Трехполосный темброблок. Мощный и качественный самодельный усилитель звука. Регуляторы повернуты на максимум

Принципиальные схемы простых самодельных регуляторов тембра (темброблоков), которые выполнены на транзисторе КТ3102, Кт315 и на операционном усилителе К140УД8 (К140УД20, К140УД12).

Схемы темброблоков содержат минимум деталей и могут быть собраны начинающими радиолюбителями. Данные темброблоки можно применить в комплексе с самодельной звуковоспроизводящей аудио аппаратурой: в усилителях НЧ, микрофонных усилителях, микшерах и т.п.

Двухполосный регулятор тембра на транзисторе

Представлен один из многочисленных примеров схем регуляторов тембра НЧ и ВЧ для УНЧ на транзисторах. Приведенной электронной схеме предшествует каскад с низким выходным сопротивлением, например, эмиттерный повторитель (каскад с общим коллектором) или ОУ.

Это обеспечивает низкое выходное сопротивление предшествующего каскада и нормальную работу данного регулятора.

Рис. 1. Схема двухполосного регулятора тембра (НЧ, ВЧ) на транзисторе.

Элементы для схемы:

R1=4.7к, R2=100к(НЧ), R3=4.7к, R4=39к, R5=5.6к,
R6=100к(ВЧ), R7=180к, R8=33к, R9=3.9к, R10=1 к;
С1=39н, С2=30мкФ-1 ООмкФ, СЗ=5мкФ-20мкФ,
С4=2.2н, С5=2.2н, С6=30мкФ-100мкФ;
Т1 - КТ3102, КТ315 или аналогичные.

Двухполосный регулятор тембра на ОУ

На рисунке 2 представлен пример схемы двухполосного регулятора тембра НЧ и ВЧ для УНЧ на операционном усилителе (ОУ). Данной электронной схеме предшествует каскад на ОУ. Это обеспечивает низкое выходное сопротивление предшествующего каскада и нормальную работу данного регулятора.

Для повышения устойчивости работы схемы (на ВЧ) целесообразно зашунтировать выводы питания ОУ конденсаторами 0.1 мкФ, например, типа КМ6. Конденсаторы подключаются максимально близко к ОУ.

Рис. 2. Схема двухполосного регулятора тембра (НЧ, ВЧ) на ОУ.

Элементы для схемы на рисунке 2:

R1=11к, R2=100к(НЧ), R3=11к, R4=11К, R5=3.6к, R6=500к(ВЧ), R7=3.6к, R8=750;
С1=0.05мкФ, С2=0.05мкФ, СЗ=0.005мкФ, С4=0.1 мкФ-0.47мкФ, С5=0.1 мкФ-0.47мкФ;
ОУ - 140УД12, 140УД20, 140УД8 или любые другие ОУ в типовом включении и желательно с внутренней коррекцией;

Трехполосный регулятор тембра на ОУ

Трехполосный регулятор тембра дает лучший результат подавления помех, чем двухполосный регулятор.

На рисунке 3 представлен пример схемы трехполосного регулятора тембра НЧ, СЧ и ВЧ для УНЧ на ОУ. Данной электронной схеме предшествует каскад на ОУ. Это обеспечивает низкое выходное сопротивление предшествующего каскада и нормальную работу данного регулятора.

Для повышения устойчивости работы схемы (на ВЧ) целесообразно зашунтировать выводы питания ОУ конденсаторами 0.1 мкФ. Конденсаторы подключаются максимально близко к ОУ.

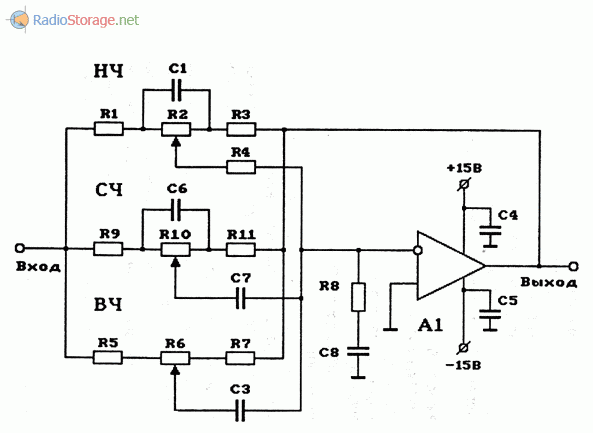

Рис. 3. Схема трехполосного регулятора тембра (НЧ, СЧ, ВЧ) на ОУ.

Элементы для схемы на рисунке 3:

R1 =11к, R2=100к (НЧ), R3=11к, R4=11к, R5=1,8к, R6=500к (ВЧ),
R7=1,8к, R8=280, R9=3.6к, R10=100к (СЧ), R11=3.6к;
С1=0.05мкФ, С2 - отсутствует, СЗ=0.005мкФ,
С4=0.1 мкФ-0.47мкФ, С5=0.1 мкФ-0.47мкФ,
С6=0.005мкФ, С7=0.0022мкФ, С8=0.001мкФ;
ОУ - 140УД8,140УД20 или любые другие ОУ с внутренней коррекцией (желательно) и в типовом включении.

Литература: Рудомедов Е.А., Рудометов В.Е - Электроника и шпионские страсти-3.

Недавно обратился некий человек с просьбой собрать ему усилитель достаточной мощности и раздельными каналами усиления по низким, средним и высоким частотам. до этого не раз уже собирал для себя в качестве эксперимента и, надо сказать, эксперименты были весьма удачными. Качество звучания даже недорогих колонок не очень высокого уровня заметно при этом улучшается по сравнению, например, с вариантом применения пассивных фильтров в самих колонках. К тому же появляется возможность довольно легко менять частоты раздела полос и коэффициент усиления каждой отдельно взятой полосы и, таким образом, проще добиться равномерной АЧХ всего звукоусилительного тракта. В усилителе были применены готовые схемы, которые до этого не раз были опробованы в более простых конструкциях.

Структурная схема

На рисунке ниже показана схема 1 канала:

Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-корректора для проигрывателя винила (при такой необходимости), переключатель входов, предварительный усилитель-тембролок (также трёхполосный, с регулировкой уровней ВЧ/СЧ/НЧ), регулятор громкости, блок фильтров на три полосы с регулировкой уровня усиления каждой полосы с возможностью отключения фильтрации и блок питания для оконечных усилителей большой мощности (нестабилизированный) и стабилизатор для «слаботочной» части (предварительные каскады усиления).

Предварительный усилитель-темброблок

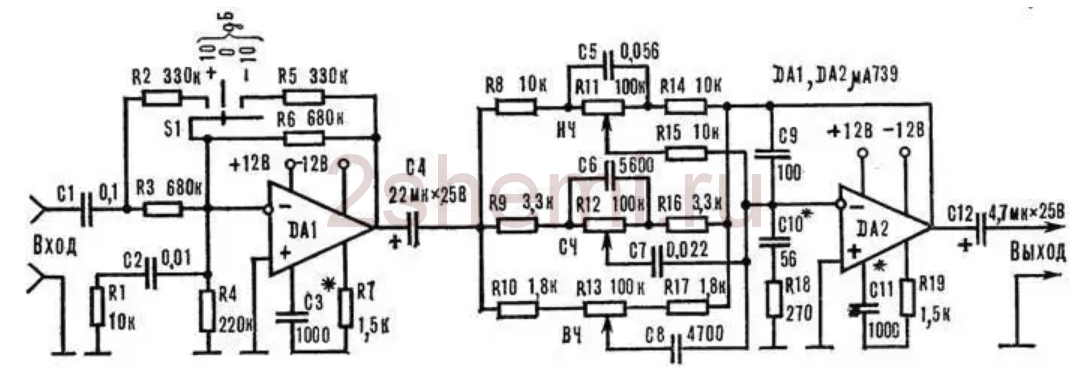

В качестве него была применена схема, не раз проверенная до этого, которая при своей простоте и доступности деталей показывает довольно хорошие характеристики. Схема (как и все последующие) в своё время была опубликована в журнале «Радио» и затем не раз публиковалась на различных сайтах в интернете:

Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с различными по уровню источниками сигнала, а на DA2 собран непосредственно регулятор тембров. Схема не капризна к некоторому разбросу номиналов элементов и не требует никакого налаживания. В качестве ОУ можно применить любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдёт любая, но лучше, конечно, выбирать варианты ОУ с возможно меньшим уровнем собственного шума и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно посмотреть в справочниках (даташитах). Конечно, здесь вовсе не обязательно применять именно эту схему, вполне можно, например, сделать не трёхполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивную» схему, а с каскадами усиления-согласования по входу и выходу на транзисторах или ОУ.

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

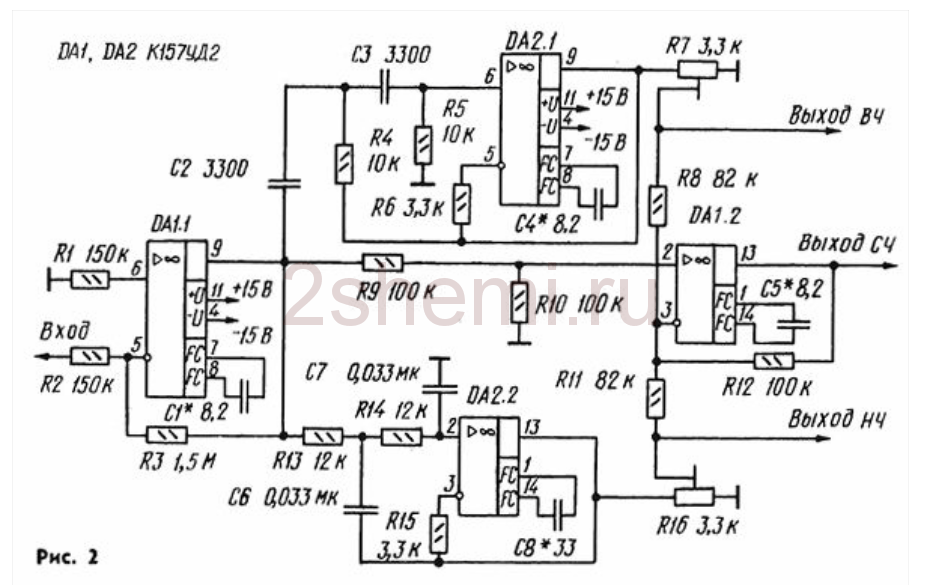

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

— вторая схема, попроще на ОУ.

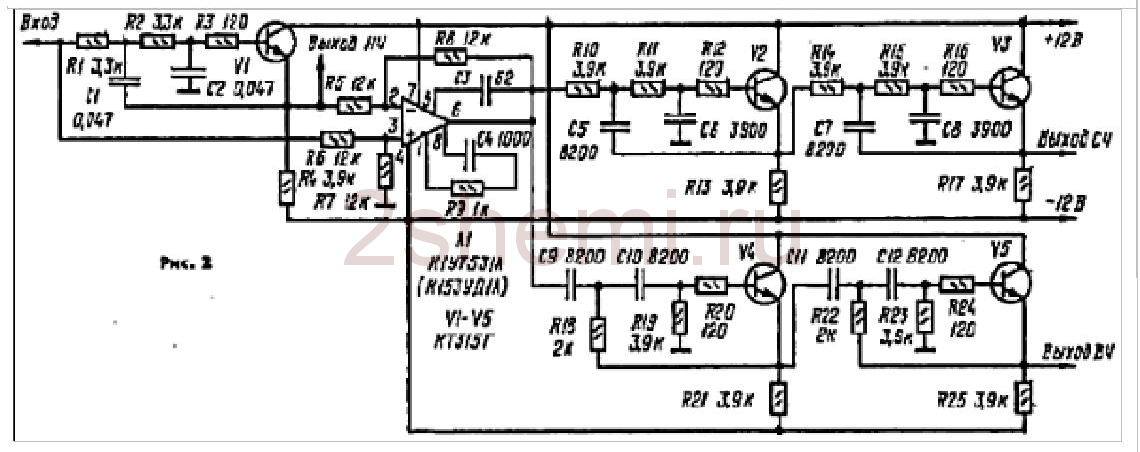

И ещё одна возможная схема, на транзисторах:

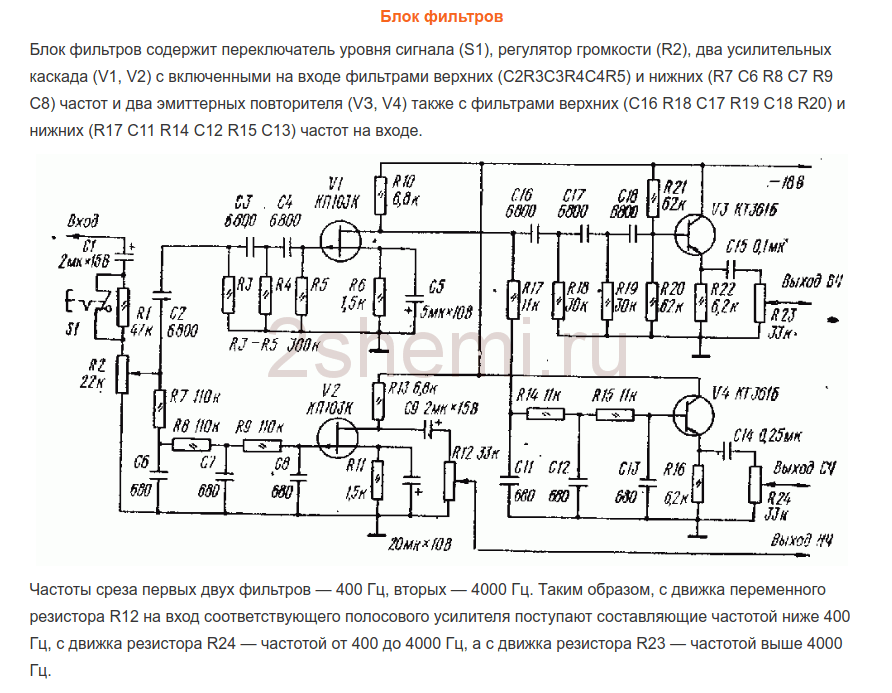

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.

В схему блока фильтров (первая схема из трёх) была добавлена возможность отключения фильтрации по каналам СЧ и ВЧ. Для этого были установлены два кнопочных переключателя типа П2К, с помощью которых просто можно замкнуть точки соединения входов фильтров - R10C9 с их соответствующими выходами — «выход ВЧ» и «выход СЧ». В этом случае по этим каналам идёт полный звуковой сигнал.

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) - на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ). ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) - трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов - трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

В общем, блок питания может быть и с одним трансформаторм, конечно, но при его соответствующей мощности. Мощность усилителя в целом в данном случае определяется исключительно возможностями источника питания. Все предварительные усилители (темброблок, фильтры) - запитаны также от одного из этих трансформаторов (можно от любого из них), но через дополнительный блок двуполярного стабилизатора, собранный на МС типа КРЕН (или импортных) или по любой из типовых схем на транзисторах.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты:-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

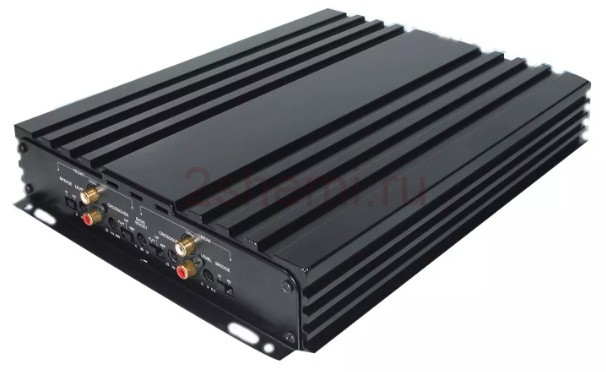

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

Вид (спереди) со всеми переключателями и регуляторами получился такой:

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта сайт ).

Во многих современных аудиосистемах, будь то музыкальный центр, домашний кинотеатр или даже портативная колонка для телефона имеется эквалайзер, или, иначе говоря, темброблок. С его помощью можно регулировать АЧХ сигнала, т.е. менять количество высоких или низких частот в сигнале. Темброблоки существуют активные, построенные, в чаще всего, на микросхемах. Они требуют наличия питания, зато не ослабляют уровень сигнала. Другая разновидность темброблоков – пассивные, они слегка ослабляют общий уровень сигнала, зато не требуют питания и не вносят никаких дополнительных искажений в сигнал. Именно поэтому в высококачественной звуковой аппаратуре используются, чаще всего, именно пассивные темброблоки. В этой статье рассмотрим, как сделать простой 2-х полосный темброблок. Его можно совместить с самодельным усилителем, либо же использовать как отдельное устройство.

Схема темброблока

Схема содержит только пассивные элементы (конденсаторы, резисторы). Два переменных резистора служат для регулировки уровня высоких и низких частот. Конденсаторы желательно применить плёночные, однако, если таких под рукой нет, подойдут и керамические. На каждый канал нужно собрать по одной такой схеме, а для того, чтобы регулировка была одинаковой в обоих каналах – использовать сдвоенные переменные резисторы. Печатная плата, выложенная в этой статье, уже содержит эту схему в двойном экземпляре, т.е. имеет вход и под левый, и под правый канал.

Скачать плату:

(cкачиваний: 742)

Изготовление темброблока

В схеме не содержится активных компонентов, поэтому её легко можно спаять навесным монтажом прямо на выводах переменных резисторов. Если есть желание – можно спаять схему на печатной плате, как я и сделал. Несколько фотографий процесса:

После сборки можно проверять работу схемы. На вход подаётся сигнал, например, с плеера, компьютера или телефона, выход схемы подключается ко входу усилителя. Вращая переменные резисторы можно регулировать уровень низких и высоких частот в сигнале. Не удивляйтесь, если в крайних положениях звук будет «не очень» - сигнал с полностью ослабленными низкими частотами, или, наоборот, завышенными, вряд ли будет приятен на слух. С помощью темброблока можно скомпенсировать неравномерность АЧХ усилителя или колонок, подобрать звучание под свой вкус.

Изготовление корпуса

Готовую схему темброблока обязательно нужно поместить в экранированный корпус, иначе не избежать фона. В качестве корпуса можно использовать обычную консервную банку. Переменные резисторы вывести наружу и надеть на них ручки. По краям банки обязательно установить разъёмы jack 3.5 для входа и выхода звука.

В этой статье вниманию читателей предлагается ряд различных по схемотехнике и функциональным возможностям регуляторов тембра, которые могут быть использованы радиолюбителями при разработке и модернизации звуковоспроизводящей аппаратуры.

Основной недостаток еще недавно популярных активных регуляторов тембра состоит в использовании глубокой частотно-зависимой ООС и больших дополнительных искажениях, вносимых ими в регулируемый сигнал. Вот почему в высококачественной аппаратуре желательно применять пассивные регуляторы. Правда, и они не лишены недостатков. Самый крупный из них - значительное затухание сигнала, соответствующее диапазону регулирования. Но так как глубина регулирования тембра в современной звуковоспроизводящей аппаратуре невелика (не более 8...10 дБ), то в большинстве случаев вводить в тракт сигнала дополнительные каскады усиления не требуется.

Другой, не столь существенный недостаток таких регуляторов - необходимость применения переменных резисторов с экспоненциальной зависимостью сопротивления от угла поворота движка (группа "В"), обеспечивающих плавное регулирование. Однако простота конструкции и высокие качественные показатели все же склоняют конструкторов к применению именно пассивных регуляторов тембра.

Следует отметить, что эти регуляторы требуют низкого выходного сопротивления предшествующего им каскада и высокого входного сопротивления последующего.

Разработанный английским инженером Баксандалом еще в 1952 г. регулятор тембра стал, пожалуй, самым распространенным частотным корректором в электроакустике. Классический его вариант состоит из образующих мост двух звеньев фильтра первого порядка - низкочастотного R1C1R3C2R2 и высокочастотного C3R5C4R6R7 (рис. 1,а). Аппроксимированные логарифмические ампли-тудно-частотные характеристики (ЛАЧХ) такого регулятора показаны на рис. 1 ,б. Там же приведены расчетные зависимости для определения постоянных времени точек перегиба ЛАЧХ.

Теоретически максимально достижимая крутизна АЧХ для звеньев первого порядка составляет 6 дБ на октаву, но при практически реализуемых характеристиках из-за незначительного различия частот перегиба (не более декады) и влияния предшествующих и последующих каскадов она не превышает 4...5 дБ на октаву. При регулировании тембра фильтр Баксандала меняет только наклон АЧХ без изменения частот перегиба. Вносимое регулятором на средних частотах затухание определяется соотношением n=R1/R3. Диапазон регулирования АЧХ при этом зависит не только от величины затухания п, но и от выбора частот перегиба частотной характеристики, поэтому для его увеличения частоты перегиба устанавливают в области средних частот, что, в свою очередь, чревато взаимным влиянием регулировок.

В традиционном варианте рассматриваемого регулятора R1/R3=C2/C1= =C4/C3=R5/R6=n, R2=R7=n-R1. При этом достигается приблизительное совпадение частот перегиба АЧХ в области ее подъема и спада (в общем случае они различны), что обеспечивает относительно симметричное регулирование АЧХ (спад даже в этом случае неизбежно получается более крутым и протяженным). При обычно используемом п=10 (для этого случая указаны минимальные значения номиналов элементов на рис. 1,а-3,а) и выборе частот раздела вблизи 1 кГц регулирование тембра на частотах 100 Гц и 10 кГц относительно частоты 1 кГц составляет ±14...18дБ. Как отмечалось выше, для достижения плавного регулирования переменные резисторы R2, R7 должны иметь экспоненциальную характеристику регулирования (группа "В") и, кроме того, для получения линейной АЧХ в среднем положении движков регуляторов соотношение сопротивлений верхнего и нижнего (по схеме) участков переменных резисторов также должно быть равно п. При "хайэндовском" п=2...3, что соответствует диапазону регулирования ±4...8 дБ, вполне допустимо использовать переменные резисторы с линейной зависимостью сопротивления от угла поворота движка (группа "А"), но при этом несколько огрубляется регулировка в области спада АЧХ и растягивается в области подъема, а плоская АЧХ получается отнюдь не в среднем положении движков регуляторов. С другой стороны, сопротивление секций сдвоенных переменных резисторов с линейной зависимостью лучше согласовано, что уменьшает рассогласование АЧХ каналов стереофонического усилителя, так что неравномерное регулирование в этом случае можно считать допустимым.

Наличие резистора R4 не принципиально, его назначение - снизить взаимное влияние звеньев и сблизить частоты перегиба АЧХ в области высших звуковых частот. Как правило, R4= =(0,3...1,2)"R1. Как показано ниже, от него в ряде случаев можно вообще отказаться. Для снижения влияния на регулятор предшествующих и последующих каскадов их выходное Rвых и входное Rвх сопротивления должны быть соответственно Rвых<>R2.

Приведенный "базовый"вариант регулятора применяется обычно в радиоаппаратуре высокого класса. В бытовой аппаратуре используют несколько упрощенный вариант (рис. 2,а). Аппроксимированные логарифмические амплитудно-частотные характеристики (ЛАЧХ) такого регулятора приведены на рис. 2,6. Упрощение его высокочастотного звена привело к некоторой расплывчатости регулирования в области высших частот и к более заметному влиянию предшествующего и последующего каскадов на АЧХ в этой области.

Pиc.2

Подобный корректор при п=2 (с переменными резисторами группы "А") был особенно популярен в простых любительских усилителях конца 60-х - начала 70-х годов (главным образом, из-за малого затухания), но вскоре величина п возросла до привычных сегодня значении. Все сказанное выше относительно диапазона регулирования, согласования и выбора регуляторов справедливо и для упрощенного варианта корректора.

Если отказаться от требования симметричного регулирования АЧХ на участках их подъема и спада (кстати, необходимость спада практически не возникает), то можно еще более упростить схему (рис. 3,а). Приведенные на рис. З.б ЛАЧХ регулятора соответствуют крайним положениям движков резисторов R2, R4. Достоинство такого регулятора - простота, но поскольку все его характеристики взаимосвязаны, для удобства регулирования целесообразно выбирать п=3...10. С ростом п крутизна подъема растет, а спада - снижается. Все сказанное выше о традиционных вариантах корректора Баксандала в полной мере относится и к этому, предельно упрощенному варианту.

Pиc.3

Однако схема регулятора тембра Баксандала и ее варианты - отнюдь не единственная возможная реализация пассивного двухполосного регулятора тембра. Вторая группа регуляторов выполнена не на базе мостов, а на базе частотно-зависимого делителя напряжения. В качестве примера изящного схемотехнического решения регулятора можно привести темброблок, в свое время использовавшийся в различных вариациях в ламповых усилителях электрогитар. "Изюминкой" данного регулятора является изменение частот перегиба АЧХ в процессе регулирования тембра, что приводит к интересным эффектам в звучании "классической" электрогитары. Базовая его схема изображена на рис. 4,а, а аппроксимированные ЛАЧХ - на рис. 4,6. Там же приведены расчетные зависимости для определения постоянных времени точек перегиба.

Pиc.4

Нетрудно заметить, что регулировка в области низших звуковых частот изменяет частоты перегиба, не меняя наклон АЧХ. Когда движок переменного резистора R4 находится в нижнем (по схеме) положении, АЧХ на низших частотах линейна. При перемещении же движка вверх на ней появляется подъем, причем точка перегиба в процессе регулирования сдвигается в область более низких частот. При дальнейшем перемещении движка верхняя (по схеме) секция резистора R4 начинает шунтировать резистор R2, что вызывает сдвиг высокочастотной точки перегиба в область более высоких частот. Таким образом, при регулировании подъем низких частот дополняется спадом средних. Регулятор высших звуковых частот представляет собой простейший фильтр первого порядка и особенностей не имеет.

На базе этой схемы можно построить несколько вариантов темброблоков, позволяющих регулировать АЧХ в области низших и высших частот. Причем в области низших частот возможен и подъем, и спад АЧХ, а на высших - только подъем.

Вариант темброблока с регулированием частоты перегиба АЧХ в низкочастотной области показан на рис. 5,а, его ЛАЧХ - на рис. 5,6. Резистор R2 регулирует частоту перегиба АЧХ, a R5 - ее наклон. Совместное действие регуляторов позволяет получить значительные пределы и большую гибкость регулирования.

Pиc.5

Схема упрощенного варианта темброблока приведена на рис. 6,а, его ЛАЧХ - на рис. 6,6. Он представляет собой, в сущности, гибрид низкочастотного звена темброблока, показанного на рис. 3,а, и высокочастотного звена темброблока, показанного на рис.4,а.

Pиc.6

Объединив функции регулирования АЧХ в низкочастотной и высокочастотной областях, можно получить простой комбинированный регулятор тембра с одним органом управления, весьма удобный для применения в радиоприемной и автомобильной аппаратуре. Его принципиальная схема показана на рис. 7,а и ЛАЧХ - на рис. 7,6. В нижнем (по схеме) положении движка переменного резистора R1 АЧХ близка к линейной во всем диапазоне частот. При перемещении.его вверх появляется подъем на низших частотах, причем низкочастотная точка перегиба в процессе регулирования сдвигается в область более низших частот. При дальнейшем перемещении движка верхняя (по схеме) секция резистора R1 включает в работу конденсатор С1, что приводит к подъему высших частот.

Pиc.7

При замене переменного резистора R1 переключателем (рис. 8,а и 8,6) рассмотренный регулятор превращается в простейший тон-регистр (положение 1 - classic; 2 - jazz; 3 - rock), популярный в 50-х - 60-х годах и вновь используемый в эквалайзерах магнитол и музыкальных центров в 90-х.

Pиc.8

Несмотря на то что о регулировании тембра, казалось бы, все давно уже сказано, многообразие пассивных корректирующих цепей не исчерпывается предложенными вариантами. Немало забытых схемотехнических решений переживают сейчас второе рождение на новом качественном уровне. Весьма перспективен, например, регулятор громкости с раздельной регулировкой тонкомпенсации по низким и высоким частотам [З].

ЛИТЕРАТУРА
1. Шкритек П. Справочное руководство по звуковой схемотехнике (пер. с нем.). - М.: Мир, 1991, с. 151-153.
2. Крылов Г. Широкополосный УНЧ. - Радио, 1973, N 9, c.56,57.
3. Шихатов А. Комбинированный блок регулирования АЧХ. - Радио, 1993, N 7, с. 16.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Мой блокнот
	Вариант 1
C1	Конденсатор	0.022 мкФ	1	В блокнот
C2	Конденсатор	0.22 мкФ	1	В блокнот
C3	Конденсатор	0.015 мкФ	1	В блокнот
C4	Конденсатор	0.15 мкФ	1	В блокнот
R1, R5	Резистор	4.7 кОм	2	В блокнот
R2, R7	Переменный резистор	47 кОм	2	В блокнот
R3, R6	Резистор	470 Ом	2	В блокнот
R4	Резистор	3.3 кОм	1	В блокнот
	Вариант 2
C1, C4	Конденсатор	0.022 мкФ	2	В блокнот
C2	Конденсатор	0.22 мкФ	1	В блокнот
C3	Конденсатор	2200 пФ	1	В блокнот
R1	Резистор	4.7 кОм	1	В блокнот
R2, R5	Переменный резистор	47 кОм	2	В блокнот
R3	Резистор	470 Ом	1	В блокнот
R4	Резистор	3.3 кОм	1	В блокнот
	Вариант 3
C1	Конденсатор	0.22 мкФ	1	В блокнот
C2	Конденсатор	2200 пФ	1	В блокнот
R1	Резистор	4.7 кОм	1	В блокнот
R2, R4	Переменный резистор	47 кОм	2	В блокнот
R3	Резистор	470 Ом	1	В блокнот
	Вариант 4
C1	Конденсатор	0.01 мкФ	1	В блокнот
C2	Конденсатор	270 пФ	1	В блокнот
R1	Резистор	100 кОм	1	В блокнот
R2	Резистор	10 кОм	1	В блокнот
R3, R4	Переменный резистор	220 кОм	2	В блокнот
	Вариант 5
C1	Конденсатор	0.1 мкФ	1	В блокнот
C2	Конденсатор	270 пФ	1	В блокнот
R1	Резистор	100 кОм	1	В блокнот
R2, R4, R5	Переменный резистор	220 кОм	3	В блокнот
R3	Резистор	10 кОм	1	В блокнот
	Вариант 6
C1	Конденсатор	0.1 мкФ	1

В настоящее время очень популярны MP3-плееры с встроенной флэш-памятью, это очень миниатюрные цифровые индивидуальные средства аудиовоспроизведения, работающие на головные телефоны.

Многие из них кромефункции воспроизведения аудио-файлов, записанных в них посредством персонального компьютера, имеют встроенные УКВ-ЧМ или многодиапазонные цифровые приемники и функцию звукозаписи как от встроенного микрофона, так и от встроенного радиоприемника.

Практически, -аудиоцентр размером с наперсток. Одна проблема, - работают они только на наушники. Для громкого воспроизведения необходим дополнительный внешний УНЧ и акустические системы.

Как вариант, -можно использовать активные «колонки» для персонального компьютера, но недорогие «компьютерные колонки» обычно вообще не знакомы с понятием «качество звука», а более качественные и стоят многократно дороже.

Принципиальная схема УНЧ

Здесь приводится схема самодельного весьма бюджетного стерео-УНЧ с вполне приличным качеством звучания (на уровне недорогого стационарного компактного музыкального центра). Усилитель двухканальный, выдающий по 6W на канал при КНИ на частоте 1000 Гц не более 0,6%. Максимальная мощность 9W на канал.

В усилителе есть аналоговые регуляторы тембра по НЧ и ВЧ, регулятор громкости и стереобаланса. При работе можно пользоваться как ими, так и органами регулировки источника сигнала (МП-3 плеера).

Входное сопротивление УНЧ относительно велико (100 кОм), поэтому если сигнал будет подаваться на вход УНЧ не с линейного, а с телефонного выхода МП-3 плеера может потребоваться создать эквивалент головных телефонов для нагрузки телефонного усилителя источника сигнала. Сделать это можно включив параллельно каждому входу этого УНЧ по одному сопротивлению 30-100 Ом.

Эти сопротивления будут играть роль катушек головных телефонов. Однако, эквивалента нагрузки может и не потребоваться, - все зависит от схемы выходного каскада телефонного усилителя конкретной модели МП-3 плеера.

Рис. 1. Принципиальная схема усилителя НЧ на TDA2003 для смартфона или плеера.

Схема УНЧ показана на рисунке. Она построена на основе двух микросхем TDA2003. Это интегральные УМЗЧ, аналогичные микросхемам К174УН14.

Практически микросхема TDA2003 представляет собой мощный операционный усилитель, работающих с однополярным питанием, и коэффициент усиления его определяется параметрами цепи ООС, включенной между инверсным входом и выходом. Здесь тоже самое. В частности изменять коэффициент усиления можно подбором сопротивления R18 или R22 (для другого канала).

Это может потребоваться для корректировки коэффициента усиления под конкретный источник сигнала (изменение чувствительности), а так же, если это необходимо, для выставления равенства чувствительности в каналах (например, с учетом акустической обстановки помещения, где данный УНЧ будет работать). Впрочем, для регулировки соотношения усиления в каналах есть регулятор стереобаланса на переменном резисторе R8 которым регулируется соотношения шунтирования полу-резисторов сдвоенного R7 (регулятора громкости).

Входной сигнал поступает через два разъема L и R. Это «азиатские» разъемы. Для подключения к выходу МП-3 плеера нужно сделать кабель, - на одном конце соответствующий телефонный штекер, на другом два «азиатских» штекера. Со входа сигнал поступает на пассивную схему регулировок.

Сначала регулятор тембра по ВЧ (R1) и НЧ (R6). Затем регулятор громкости на сдвоенном переменном резисторе R7 и регулятор стереобаланса R8.

Со схемы регулировки сигналы каналов поступают на два УМЗЧ на микросхемах А1 и А2.

Источник питания

Источник питания трансформаторный, на низкочастотном силовом трансформаторе Т1 типа 109-01AF11-01. У него первичная обмотка на 220V, а вторичная на 26V и ток 2,2А с отводом от средней части. Отвод образует среднюю точку (GND).

Поскольку есть отвод от центра вторичной обмотки, схему выпрямителя решено было сделать по двухполупериодной схеме на двух диодах VD1 и VD2.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя НЧ на TDA2003.

Источник не стабилизированный. Можно использовать другой трансформатор с аналогичными параметрами. Если будет одна обмотка на 11-13V, схему выпрямителя нужно будет сделать мостовой на четырех диодах. Можно питать и от готового источника, постоянным напряжением 12-18V при токе не ниже 2 А, например, от блока питания какой-то компьютерной периферии или оргтехники.

В заключение

Акустические системы содержат по два динамика, - один средненизкочастотный (широкополосной) мощностью 25W сопротивлением 4 Ом, и один высокочастотный мощностью 15W и сопротивлением 8 Ом. Высокочастотный динамик подключается через конденсатор С13 (С14), который вместе с сопротивлением высокочастотного динамика образует простейший фильтр ВЧ.

Широкополосные динамики FD115-7, высокочастотные типа FDG20-1. В принципе, можно использовать другие акустические системы, задавшись параметрами - максимальная мощность не ниже 10W, сопротивление 4 Ом.

При работе микросхемы нагреваются, поэтому им требуется теплоотвод. Радиаторы можно сделать из оцинкованного металлического профиля, который используется для сборки каркасов конструкций из гипсокартона (потолки, перегородки). Для каждого радиатора нужно отрезать по два куска длиной 20-25 см.

Затем один из кусков разрезать вдоль на две одинаковые части в виде двух уголков. Далее два уголка складывают «вперекрышку» и помещают в середине целого куска. Все сопрягаемые поверхности нужно промазать теплопроводной пастой.

В середине конструкции сверлят отверстие куда крепят микросхему.
