Трехполосной блок тембров своими руками. Двухполосный темброблок. Работа предварительный усилитель с темброблоком

Здравствуйте уважаемые радиолюбители! Сейчас собираю акустику 4.1 на TDA7650 и TDA1562, микросхемы автомобильные, для дома конечно можно было и лучше выбрать, но речь не о них, а о предусилителе с темброблоком. Мне всегда хотелось настраивать звук «под себя». И вот решил собрать такой темброблок. Выбор пал на микросхему TDA1524A. И сейчас мы оговорим о сборке сего чуда «с нуля», с применением технологии ЛУТ для изготовления печатной платы. Стандартная схема, по которой будем собирать темброблок на TDA1524A, показана на рисунке:

Для начала отрезаем нужный кусок текстолита, шкурим нулёвкой, обезжириваем ацетоном.

Аккуратно завернул, и начал безжалостно жарить краску, что бы она перенеслась с бумаги на текстолит.

После проглажки даем плате время остыть. Далее дело переносится в ванную комнату. Кладем плату в воду, дабы дать бумаге размякнуть. В это время можно попить чая или кофе — кто что предпочитает.

Красивое фото получилось, не правда ли? Поехали дальше, после того как мы подкрепились, можно перейти к самому, на мой взгляд, кропотливому делу – оттирание бумаги с текстолита. Аккуратно сдираем бумагу, дабы не оторвать её вместе с нашими дорожками.

Все что останется, без фанатизма, подушечками пальцев оттираем.

Затем переходим к немаловажному делу – травлению. Травлю обычно в хлорном железе, так как это быстрее, нежели травление в медном купоросе (первое время им травил, но был разочарован, т.к. ожидание доходило до 2-х суток). Аккуратно кладем плату в раствор, чтобы не разбрызгать.

Теперь можно сходить прогуляться, или заняться каким – либо другим делом. Прошел час, можно доставать нашу плату. Обычно травится быстрее, но текстолит нашел в магазине только 2-х сторонний, да и раствор не первой свежести. Достаем плату и видим наши дорожки.

Дорожки находятся сейчас под тонером, его нужно счистить. Многие это делают ацетоном, или другим растворителем. Я это делаю той же самой мелкой шкуркой.

Вот и все, этап приготовления платы для схемы темброблока пройден. Далее будет интереснее — сверлим отверстия для деталей.

Сверлить кроме как дрелью больше нечем, это крайне не удобно, тем более, что у нее патрон шатается. Так что сильно не ругайте за кривые отверстия:)

Производим пайку деталей темброблока. Начинаем это делать с сокета (разъема) для микросхемы TDA1524A.

Теперь паяем все перемычки и мелкие детали. Микросхему вставляем в последнюю очередь, так как во время пайки она может перегреться и выйти из строя, что очень печально.

Ну вот в принципе и все! Ниже смотрите фото моего темброблока.

После пайки проверяем отсутствие короткого замыкания, соплей между дорожками если ничего подобного не замечено, то можно смело включать. Видео демонстрации работы устройства:

Первый запуск всегда провожу с последовательным подключением автомобильной 12-ти вольтовой лампочки (для токоограничения в случае КЗ). Темброблок собрал — все прекрасно работает. Статью написал: Евгений (ZhekaN96).

Не мечтай, действуй!

Таким образом, вырисовывается следующая структура этой части звукоусилительного тракта:
- пассивный мостовой регулятор низших и высших частот,
- пассивный регулятор громкости,
- предварительный усилитель с линейной амплитудно-частотной характеристикой (АЧХ) и минимальными искажениями в рабочем диапазоне частот.
Очевидный недостаток регулировок на входе предварительного усилителя – ухудшение соотношения сигнал/шум в значительной степени нивелируется высоким уровнем сигнала современных устройств звуковоспроизведения.

Предлагаемый предварительный усилитель может применяться в высококачественных стереофонических усилителях звуковой частоты. Регулятор тембра позволяет корректировать амплитудно-частотную характеристику (АЧХ) одновременно по двум каналам в двух частотных областях: нижней и верхней. В результате учитываются особенности помещения и акустических систем, а также личные предпочтения слушателя.

И снова немного истории

Рис. 1. Схема высококачественного блока регуляторов тембра

Путем проб и ошибок я пришел к простой схеме предварительного усилителя (рис. 2), с которой, однако, система звуковоспроизведения намного превзошла в звучании серийно выпускавшуюся аппаратуру, по крайней мере, имевшуюся у моих друзей и знакомых.

Рис. 2. Принципиальная схема одного канала предварительного усилителя для УМЗЧ С. Батя и В. Середы

За основу взята схема предварительного усилителя стереофонического электрофона Ю. Красова и В. Черкунова, демонстрировавшегося на 26 – й Всесоюзной выставке радиолюбителей – конструкторов. Это левая часть схемы, включая регуляторы тембра.

Появление каскада на транзисторах разной проводимости в предварительном усилителе (VT3, VT4) связано с обсуждением усилителей с преподавателем лаборатории телевизионной техники на кафедре Радиосистем А. С. Мирзоянцем, с которым я работал, будучи студентом. В ходе работ понадобились линейные каскады для усиления телевизионного сигнала, и Александр Сергеевич сообщил, что по его опыту наилучшими характеристиками обладают структуры «шиворот – навыворот», как он выразился, то есть усилители на транзисторах противоположной структуры с непосредственной связью. В процессе экспериментов с УМЗЧ я выяснил, что это касается не только телевизионной техники, но и звукоусилительной. Впоследствии я часто применял подобные схемы в своих конструкциях, в том числе пары полевой транзистор – биполярный транзистор.

Попытка применить транзисторы разной структуры в первом каскаде (составном эмиттерном повторителе VT1, VT2) не принесла успехов, т. к. при всех замечательных характеристиках (низком уровне шума, малых искажениях) схема имела существенный недостаток – меньшую перегрузочную способность по сравнению с эмиттерным повторителем.
Характеристики предварительного усилителя:
Входное сопротивление, кОм=300
Чувствительность, мВ=250
Глубина регулировок тембра, дБ:
на частоте 40 Гц=±15
на частоте 15 кГц=±15
Глубина регулировок стереобаланса, дБ=±6

Поскольку в ходе конструирования усилителей возникали новые идеи, старые конструкции я дарил кому-нибудь, или продавал по твердому курсу ватт выходной мощности / рубль. В одну из поездок в Ленинград я захватил с собой этот усилитель, чтобы продать его знакомому друга. Володька сказал, что у этого парня куча всякой западной техники, и увез аппарат к нему на прослушивание. Вечером он сообщил мне результаты: молодой человек включил усилитель, послушал пару вещей и был так удовлетворен звучанием, что без слов отдал положенные деньги.

Честно сказать, когда я узнал, что сравнение будет проходить с импортной техникой, особенно не надеялся, что усилитель произведет впечатление. К тому же, он не был до конца доделан – отсутствовали верхняя и боковые крышки.

Рассмотрим принципиальную схему одного канала предварительного усилителя (рис. 2). На входе установлены высокоомные регуляторы громкости (R2.1) и баланса (R1.1). Со среднего вывода резистора R2.1 через переходной конденсатор С2 звуковой сигнал поступает на составной эмиттерный повторитель VT1, VT2, необходимый для нормальной работы пассивного регулятора тембра, выполненного по мостовой схеме. Для того чтобы устранить вносимое темброблоком затухание и усилить сигнал до необходимого уровня, установлен двухкаскадный усилитель на транзисторах VT3, VT4.

Питание предварительного усилителя нестабилизированное, от положительного плеча усилителя мощности. На каскады VT3, VT4 питающее напряжение подается через фильтр R17, C10, C13, а на входной эмиттерный повторитель - R8, C4. Важную роль играет диод VD1: без него не удалось полностью устранить фон переменного тока частотой 100 Гц на выходе усилителя мощности.

Конструктивно предварительный усилитель выполнен в «линейку», все детали установлены на печатной плате, закрытой сверху П-образным экраном из стали толщиной 0,8 мм.

--
Спасибо за внимание!

Для плавной регулировки тембра необходимы переменные резисторы с обратной логарифмической зависимостью (кривая В).
Наглядно просмотреть работу спроектированного регулятора тембра позволяет программа Tone Stack Calculator 1.3 (рис. 9).

Рис. 9. Моделирование регуляторов тембра для схемы, изображенной на рис. 8

Рис. 11. Принципиальная схема темброблока и предварительного усилителя для «студенческого» УМЗЧ

Экспериментальная проверка нескольких экземпляров операционных усилителей показала, что и без конденсатора в заземленной ветви делителя отрицательной обратной связи постоянное напряжение на выходе составляет единицы милливольт. Тем не менее, из соображений универсальности применения, на входе темброблока и выходе предварительного усилителя включены разделительные конденсаторы (С1, С6).
В зависимости от требуемой чувствительности усилителя величину сопротивления резистора R10 выбирают из табл. 2. Следует стремиться не к точному значению сопротивлений резисторов, а их попарному равенству в каналах усилителя.

Таблица 2

Хорош! Халява кончилась. Хочешь файлы и полезные статьи - помоги мне!

--
Спасибо за внимание!
Игорь Котов, учредитель журнала «Датагор»

Главным недостатком пассивного регулятора тембра является низкий коэффициент передачи. Другой недостаток заключается в том, что для получения линейной зависимости уровня громкости от угла поворота необходимо использовать переменные резисторы с логарифмической характеристикой регулирования (кривая «В»).
Достоинством пассивных регуляторов тембра является меньшие искажения, чем активных (например, регулятора тембра Баксандала, рис. 12).

Рис. 12. Активный регулятор тембра П. Баксандала

Рис. 13. Размещение деталей на печатной плате

Элементы, относящиеся к правому каналу предварительного усилителя, обозначены со штрихом. Такая же маркировка выполнена и в файле печатной платы (с расширением *.lay) – надпись появляется при подведении курсора к соответствующему элементу.
Вначале на печатной плате устанавливают малогабаритные детали: проволочные перемычки, резисторы, конденсаторы, ферритовые «бусинки» и панельку для микросхемы. В последнюю очередь монтируют клеммники и переменные резисторы.
После проверки монтажа включают питание и контролируют «ноль» на выходах операционного усилителя. Смещение составляет 2 – 4 мВ.
При желании можно погонять устройство от синусоидального генератора и снять характеристики (рис. 14).

Рис. 14. Установка для снятия характеристик предварительного усилителя

Характеристики предварительного усилителя:

Можно включить устройство с усилителем мощности и послушать музыку.
Об этом в следующей части проекта.
--Владимир Мосягин (MVV)

Россия, Великий Новгород

Радиолюбительством увлекся с пятого класса средней школы.
Специальность по диплому - радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Читательское голосование

Статью одобрил 71 читатель.

Недавно обратился некий человек с просьбой собрать ему усилитель достаточной мощности и раздельными каналами усиления по низким, средним и высоким частотам. до этого не раз уже собирал для себя в качестве эксперимента и, надо сказать, эксперименты были весьма удачными. Качество звучания даже недорогих колонок не очень высокого уровня заметно при этом улучшается по сравнению, например, с вариантом применения пассивных фильтров в самих колонках. К тому же появляется возможность довольно легко менять частоты раздела полос и коэффициент усиления каждой отдельно взятой полосы и, таким образом, проще добиться равномерной АЧХ всего звукоусилительного тракта. В усилителе были применены готовые схемы, которые до этого не раз были опробованы в более простых конструкциях.

Структурная схема

На рисунке ниже показана схема 1 канала:

Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-корректора для проигрывателя винила (при такой необходимости), переключатель входов, предварительный усилитель-тембролок (также трёхполосный, с регулировкой уровней ВЧ/СЧ/НЧ), регулятор громкости, блок фильтров на три полосы с регулировкой уровня усиления каждой полосы с возможностью отключения фильтрации и блок питания для оконечных усилителей большой мощности (нестабилизированный) и стабилизатор для «слаботочной» части (предварительные каскады усиления).

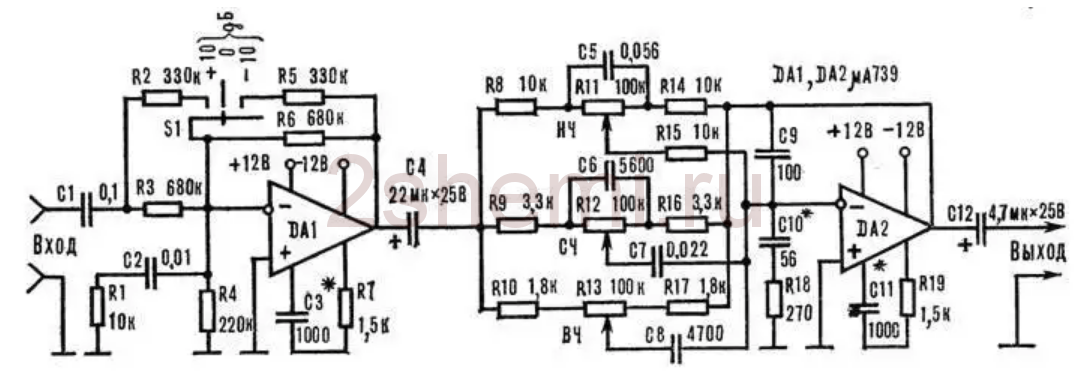

Предварительный усилитель-темброблок

В качестве него была применена схема, не раз проверенная до этого, которая при своей простоте и доступности деталей показывает довольно хорошие характеристики. Схема (как и все последующие) в своё время была опубликована в журнале «Радио» и затем не раз публиковалась на различных сайтах в интернете:

Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с различными по уровню источниками сигнала, а на DA2 собран непосредственно регулятор тембров. Схема не капризна к некоторому разбросу номиналов элементов и не требует никакого налаживания. В качестве ОУ можно применить любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдёт любая, но лучше, конечно, выбирать варианты ОУ с возможно меньшим уровнем собственного шума и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно посмотреть в справочниках (даташитах). Конечно, здесь вовсе не обязательно применять именно эту схему, вполне можно, например, сделать не трёхполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивную» схему, а с каскадами усиления-согласования по входу и выходу на транзисторах или ОУ.

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

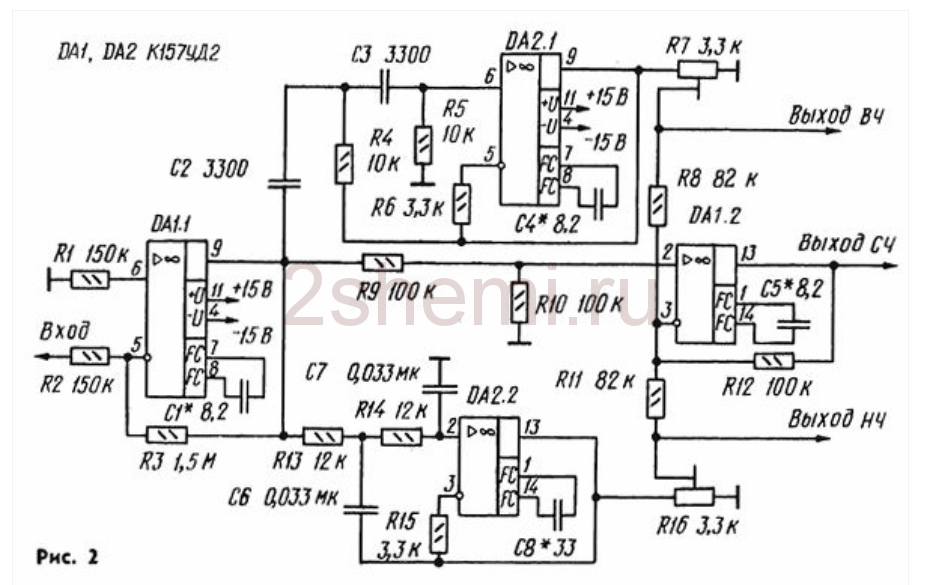

— вторая схема, попроще на ОУ.

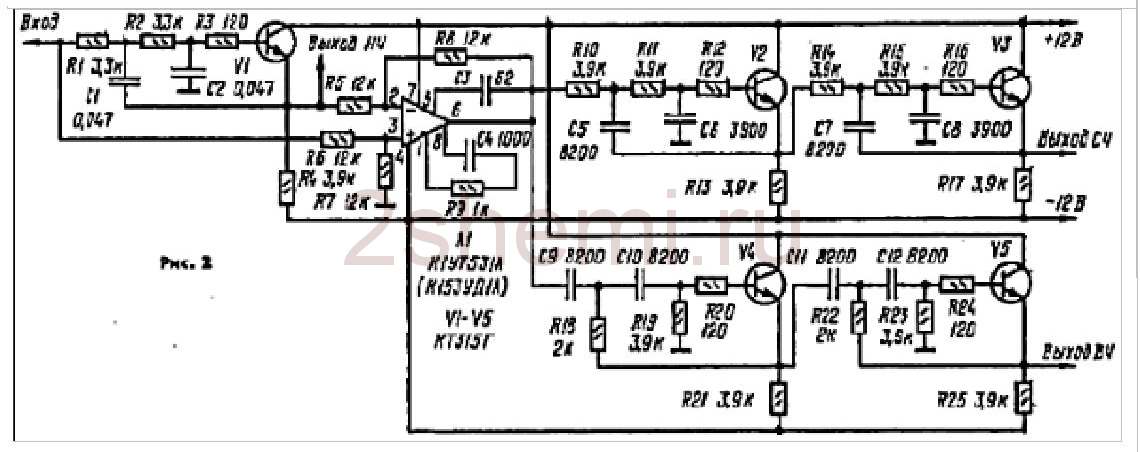

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.

В схему блока фильтров (первая схема из трёх) была добавлена возможность отключения фильтрации по каналам СЧ и ВЧ. Для этого были установлены два кнопочных переключателя типа П2К, с помощью которых просто можно замкнуть точки соединения входов фильтров - R10C9 с их соответствующими выходами — «выход ВЧ» и «выход СЧ». В этом случае по этим каналам идёт полный звуковой сигнал.

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) - на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ). ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) - трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов - трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

В общем, блок питания может быть и с одним трансформаторм, конечно, но при его соответствующей мощности. Мощность усилителя в целом в данном случае определяется исключительно возможностями источника питания. Все предварительные усилители (темброблок, фильтры) - запитаны также от одного из этих трансформаторов (можно от любого из них), но через дополнительный блок двуполярного стабилизатора, собранный на МС типа КРЕН (или импортных) или по любой из типовых схем на транзисторах.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты:-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

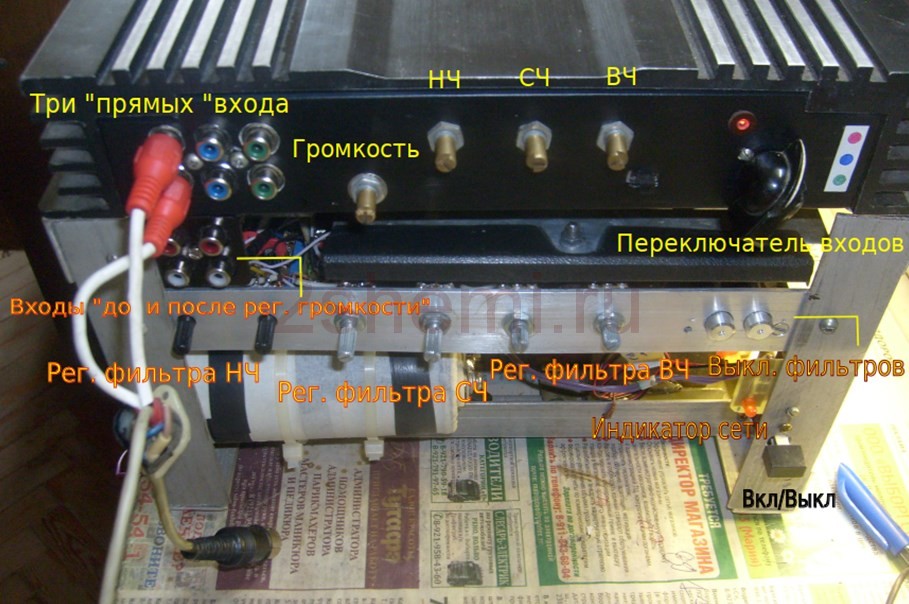

Вид (спереди) со всеми переключателями и регуляторами получился такой:

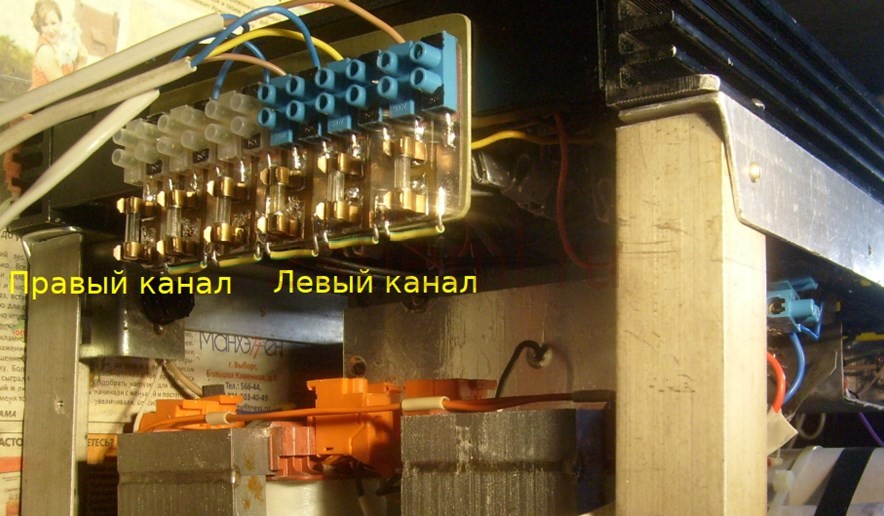

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта сайт ).

Фильтр НЧ для сабвуфера

Низкочастотная акустическая система обычно громоздка и дорога, а принимая во внимание то, что слух человека не может распознать стерео на низких частотах, понятно что и нет никакого смысла в двух низкочастотных АС - по одной для каждого стереоканала. Особенно если помещение где будет работать стереосистема не очень большого размера.

В таком случае, нужно просуммировать сигналы стереоканалов, а потом из полученного сигнала выделить низкочастотный. На рисунке 1 показана схема активного фильтра, выполненного на двух операционных усилителях микросхемы TL062 .

Сигнал НЧ на низкочастотный УНЧ или активную низкочастотную АС поступает через разъем Х2.
Питание - двуполярное, поступает через разъем Х3, возможно от ±5V до ±15V, Схему можно собрать на любых двух операционных усилителях общего назначения.

Микшер для работы с тремя микрофонами.
Если нужно сигналы от трех отдельных источников, например, от микрофонов подать на один вход записывающего или воспроизводящего аудиоустройства, нужен микшер, с помощью которого можно объединить аудиосигналы от трех источников в один, и отрегулировать их соотношение по уровням так, как это требуется.

Усиленные сигналы от трех источников поступают на переменные резисторы R5, R11, R19, с помощью которых можно оперативно регулировать соотношение сигналов в общем сигнале, вплоть до полного подавления сигнала от одного или нескольких источников.
Собственно микшер выполнен на ОУ А1.4. Сигналы на его инверсный вход поступают от переменных резисторов через резисторы R6, R12, R19.
Сигнал НЧ на внешнее записывающее или усилительное устройство поступает через разъем Х5.
Питание - двуполярное, поступает через разъем Х4, возможно от +5V до +15V.

Схему можно собрать на любых четырех операционных усилителях общего назначения.

Предварительный усилитель с темброблоком.
Многие радиолюбители сроят УМЗЧ на основе микросхем-интегральных УМЗЧ, обычно предназначенных для автомобильной аудиотехники. Главное достоинство их в том, что вполне качественный УМЗЧ получается в кратчайший срок и с минимальными трудовыми затратами. Недостаток только в том, что УНЧ получается не полный, без предусилителя с регулировками громкости и тембра.

Каскад на транзисторе VT1 построен по схеме эмиттерного повторителя и служит, в основном, для повышения входного сопротивления, и снижения влияния параметров выхода источника сигнала на регулировку тембра.

Регулятор громкости - переменный резистор R3, одновременно является и нагрузкой эмиттерного повторителя на транзисторе VT1.
Далее - пассивный мостовой регулятор тембра по низким и высоким частотам, выполненный на переменных резисторах
R6 (низкие частоты) и R10 (высокие частоты). Диапазон регулировки 12dB.

Каскад на транзисторе VT2 служит для компенсации потерь уровня сигнала в пассивном регуляторе тембра. Коэффициент усиления каскада на VT2 во многом зависит от величины ООС, конкретно сопротивления резистора R13 (чем меньше, тем больше коэффициент усиления). Режим по постоянному току выставляется резистором R11 для каскада на VT2 и R1 для каскада на VT1.

Стереофонический вариант должен состоять из двух таких усилителей. Резисторы R6 и R10 должны быть сдвоенными, что бы регулировать тембр одновременно в обоих каналах. Регуляторы громкости можно сделать раздельными для каждого канала.

Напряжение питания 12V, однополярное, соответствует номинальному напряжению питания большинства микросхем -интегральным УМЗЧ, рассчитанных на работу в автомобильной технике.

Радиоадаптер
Вся стационарная аудиоаппаратура обязательно имеет разъемы линейного выхода и линейного входа. На линейный вход можно подать сигнал от внешнего источника, что бы использовать основной аппарат как усилитель с акустическими системами или для записи, В большинстве же портативной аппаратуры линейного входа просто нет. Единственными «средствами связи с внешним миром» являются микрофон и встроенный радиоприемник. Один мой знакомый пытался переписать сигнал с МП-3-флэш плеера на магнитную кассету одевая наушники на микрофонную «дырочку» старой портативной CD-магнитолы. Получилось ужасно. Хотя, можно было и воспользоваться встроенным FM-приемником, но для этого необходим хотя бы простейший адаптер.

Для качественной передачи стереосигнала можно использовать покупной FM-модулятор, предназначенной для беспроводного подключения к автомагнитоле внешнего источника аудиосигнала. В нем есть стереомодулятор, хороший передатчик с синтезатором частоты и, часто, встроенный МП-3 плеер с внешней флешкой или картой памяти. Ну а в простейшем случае можно сделать примитивный однотранзисторный маломощный передатчик, сигнал которого приемник сможет принять при близком к его антенне расположении передатчика.
Схема адаптера показана на рисунке 4.

Сигнал звуковой частоты от внешнего источника поступает на базу VT1 через конденсатор С4 и два резистора R1 и R2, служащими микшером стереоканалов. Так как схема очень простая и в ней нет никаких узлов, формирующих комплексный стереосигнал, на вход приемника поступит сигнал в монофоническом виде.

НЧ напряжение, поступая на базу транзистора VT1, изменяет не только его рабочую точку, но и емкость перехода. В результате получается смешанная амплитудно-частотная модуляция. Амплитудная модуляция эффективно подавляется в приемном тракте радиоприемника, а частотная детектируется его частотным детектором.

Частота ВЧ, на которой происходит трансляция, устанавливается контуром L1-C2. Фактически, антенны нет, - адаптер располагается в непосредственной близости от антенны приемника, и сигнал на неё поступает непосредственно с контурной катушки.
Контурная катушка L1 - бескаркасная, её внутренний диаметр 10-12 мм, намотана проводом ПЭВ 1,06, всего 10 витков. Настраивать контур можно как подстроечным конденсатором, так и сжатием -растягиванием витков катушки.
Питание - два элемента по 1.5V (3V).

Индикатор уровня.
Для правильного установления стереобаланса и недопущения перегрузки УНЧ и акустических систем желательно чтобы в составе УНЧ был индикатор уровня сигнала, поступающего на вход УНЧ.

С практической точки зрения, для самостоятельного изготовления, лучше всего индикатор на основе светодиодной шкалы, он и механически значительно прочнее стрелочного и проще и дешевле шкального мнемометрического.

На рисунке 5 показана схема индикатора на оба стереоканала. Он выполнен на основе микросхемы ТА7666Р .
Внутри ИМС ТА7666Р два усилителя с детекторами на выходах и по две линейки компараторов, по пять компараторов для каждого канала.

На основе этой микросхемы можно сделать своеобразное свето-динамическое устройство, например, составленное из концентрических кругов ламп накаливания или светодиодных лам, например применяемых в автомобильной оптике. В этом случае потребуется дополнительные мощные выходные каскады.

На рисунке 6 показана схема выходного каскада для работы на автомобильные светодиодные лампы. Используется оптопара с фототранзистором U1, её светодиод подключается вместо индикаторного светодиода.
HF1 - это автомобильная светодиодная лампа. Она мощная и для её коммутации используется мощный ключевой полевой транзистор VT1.

Гринев В.А.
