Усилители мощности звуковой частоты с непосредственной связью представляют опасность для акустических систем. Почти все отказы внутренних компонентов усилителя приводят к значительному (по законам Мерфи, до напряжения питания) смещению на выходе. В результате дорогостоящие акустические системы могут выйти из строя, и было бы опрометчивым не снабдить усилитель схемой защиты, отключающей нагрузку при появлении на выходе усилителя постоянного потенциала. Защита должна срабатывать при превышении постоянного потенциала на выходе усилителя ±1,5 В, либо появления низкочастотных колебаний частотой ниже 2…3 Гц.
Практика показывает, что необходимо использовать простые и надежные схемы защиты акустических систем на основе электромагнитных реле.

Схема защиты акустических систем усилителя «Бриг-001»

На рис. 1 показана проверенная временем схема защиты акустических систем от постоянного смещения усилителя «Бриг-001». Вход схемы защиты присоединен к выходу усилителя мощности, а выход усилителя соединяется с нормально разомкнутыми контактами реле К1. После подачи питания на схему защиты, через некоторое время, определяемое постоянной времени R6, C2, составная пара транзисторов VT2, VT3 открываются, реле К1 срабатывает, и своими контактами соединяет выход усилителя с акустическими системами. Задержка включения позволяет устранить переходные процессы в усилителе в момент включения, воспринимаемые как неприятные на слух хлопки, разрушительные для акустических систем.

Рис. 1. Схема защиты акустических систем усилителя «Бриг-001»

При появлении на выходе усилителя любого из каналов постоянного напряжения положительной полярности открывается транзистор VT1, который шунтирует цепь базы составного транзистора на общий провод. При этом ток через реле К1 уменьшается настолько, что оно отпускает контакты и отключает акустические системы от усилителя. Конденсатор С1 предотвращает срабатывание реле К1 от переменного напряжения выходного сигнала.
В случае, если на выходе усилителя появится напряжение отрицательной полярности, оно поступит через делитель R6, R7 на базу составного транзистора, в результате реле К1 отпустит и отключит нагрузку от усилителя.

Случай появления на выходах усилителя равных по модулю двухполярных напряжений учтен выбором различных значений резисторов R1 и R2.
Таким образом, акустическая система защищена от постоянного напряжения любой полярности на выходе усилителя.

Подобная схема защиты акустических систем проработала в одном из моих усилителей более двух десятков лет, и ни разу не подвела, хотя около половины указанного срока усилитель трудился на увеселительных мероприятиях.

Предлагаемое устройство может быть использовано как для настоящего проекта, так и для самостоятельного конструирования усилителей звуковых частот.

Достоинства:
простота и надежность;
практически полное отсутствие ложных срабатываний;
универсальность применения.

Недостатки:
Отсутствует схема отключения акустических систем при пропадании питания.
Этот недостаток был принесен в угоду простоте и надежности устройства.

В схеме защиты установлены пассивные инфразвуковые фильтры нижних частот второго порядка (соответственно C3, C5, R10, R12 и C4, C6, R11, R13) и сенсоры аварийного постоянного напряжения на выходе усилителя (VT2, VT4, VT6 и VT3, VT5, VT7). При напряжении любой полярности более 1,5 В открывается соответствующий ключ (VT2 или VT3 для положительной полярности постоянного напряжения и VT4, VT6 или VT5, VT7 – отрицательной). При аварии база составного транзистора VT8, управляющего последовательно включенными электромагнитным реле К1 и К2, через низкоомный антизвоновый резистор R5 надежно соединяется с общим проводом, размыкая соединение выходов акустических систем через контакты реле.

Интегрирующая цепь R1, C2 в базовой цепи транзистора VT1 обеспечивает задержку подключения акустических систем при включении питания (на время 1,8 с), тем самым предотвращается проникновение в акустическую систему помех, вызванных переходными процессами в усилителе.
Схема защиты универсальна и может использоваться с другими УМЗЧ. В таблице, размещенной в правом верхнем углу схемы рис. 5 указаны номиналы R6, R7, которые необходимо изменить в соответствии с напряжением питания Uп усилителя.

Технические характеристики:
Напряжение питания, В=+25...45
Время задержки включения, с=1,8
Порог срабатывания защиты, В=более ±1,5
Выходной ток для питания реле, мА=до 100
Размеры печатной платы, мм=75х75

Детали модернизированной схемы устройства защиты акустических систем.

VT1…VT3, VT6, VT7 – Транзистор BC546B (ТО-92) – 5 шт.,
VT4, VT5 – Транзистор BC556B – 2 шт.,
VT8 – Транзистор КТ972А – 1 шт.,
VD1 - Стабилитрон КС212Ж (BZX55C12, 12V/0,5W, корпус DO-35) – 1 шт.,
VD2 - Диод 1N4004 – 1 шт.,
K1, К2 - Реле электромеханическое (1C, 12VDC, 30mA, 400R) BS-115C-12A-12VDC – 2 шт.,
R1 - Рез.-0,25-220 кОм (красный, красный, желтый, золотистый) – 1 шт.,
R2 - Рез.-0,25-1 м (коричневый, черный, зеленый, золотистый) – 1 шт.,
R3, R4 - Рез.-0,25-11 кОм (коричневый, коричневый, оранжевый, золотистый) – 2 шт.,
R5 - Рез.-0,25-10 Ом (коричневый, черный, черный, золотистый) – 1 шт.,
R6 - Рез.-0,25-2,2 кОм (красный, красный, красный, золотистый) – 1 шт.,
R7 – Перемычка,
R8…R11 - Рез.-0,25-22 кОм (красный, красный, оранжевый, золотистый) – 4 шт.,
R12, R13 - Рез.-1-22 кОм (красный, красный, оранжевый, золотистый) – 2 шт.,
C1, C2 - Конд.47/25V 0511 +105 °С – 2 шт.,
C3 – C6 - Конд.47/50V 1021 NPL (47/25V 1012 NPL) – 4 шт.,
Клеммник 2к шаг 5мм на плату TB-01A – 5 шт.

После окончания сборки не торопитесь включать устройство, а займитесь проверкой монтажа в соответствии со схемой (рис. 6). При этом особое внимание обратите на отсутствие перемычек между токоведущими дорожками, холодных паек (недостаточное пропаивание контакта элемента с печатной платой). Если таковые имеются, удалите их с помощью паяльника. Проверьте правильность установки полярных электролитических конденсаторов, транзисторов, диода и стабилитрона.
Внешний вид устройства защиты акустических систем, собранного племянником Алексеем, показан в аннотации статьи. У меня работает промежуточный вариант устройства защиты с реле РЭС22.
Для обрезки и снятия изоляции с проводов (кабелей) лучше воспользоваться специальным инструментом (рис. 9).

Рис. 9. Клещи для зачистки провода и обжима наконечников – помощник при монтаже усилителя

Включаем!

Первое включение всегда показательно. Включаю усилитель, слышен щелчок сработавших реле устройства защиты, дальше тишина. Хотя все узлы «гонял» по отдельности, еще раз измеряю напряжения питания и нули на выходах: все в порядке.
Отвлекаюсь на дела и только через полчаса начинаю прослушивание. Звучит усилитель хорошо, отдавая в нагрузку сопротивлением 6 Ом около 20 Вт.
Работает чисто и прозрачно, доставляя удовольствие от прослушивания. Однако не следует забывать, что усилитель на представляет собой систему начального уровня (лучшее из простого) и есть куда расти и развиваться.

Еще раз напомню, что вместо можно применить и ; при этом напряжение питания двухполярного источника должно составлять ±22 В для , ±16 В для , и ±12 В для TDA2006.

Настоятельно советую повторить этот проект всем желающим, чтобы приобрести опыт и построить неплохой усилитель для радиокомплекса. Не случайно девизом проекта я выбрал слоган «Не мечтай, действуй!» .

Защита акустических систем от постоянного напряжения на выходе усилителя под названием "Бриг" (скопированная из одноименного усилителя выпускавшегося советской промышленностью) уже долгие годы знакома многим радиолюбителям. За эти долгие годы данная схема зарекомендовала себя с лучшей стороны спасая сотни и тысячи акустических систем. Схема отличается надежностью и простотой.

Схема представленная мной ниже является одной из вариаций на тему "бриговской" защиты. Скелет схемы остался прежним. Изменения коснулись лишь номиналов схемы и моделей транзисторов.

Технические характеристики схемы:
Напряжение питания: +27 ... +65В
Время задержки подключения АС: 2 секунды
Входная чувствительность по постоянному напряжению: +/- 1,5В

Широкий предел питающих напряжений обеспечивается применением в цепи питания стабилизатора напряжения на VD5, VD6, R13 и транзисторе VT5. На транзистор VT5 необходимо установить небольшой теплоотвод. Если значительно увеличить площадь теплоотвода и заменить транзистор VT5 на BD139 можно поднять максимальное напряжение питания до +120В.

В качестве драйвера реле используется составной транзистор, что позволило отказаться от дополнительного маломощного транзистора и немного сэкономить место на плате. В качестве драйверного транзистора реле (VT3 VT4) можно применять и другие составные транзисторы, например: BD875 или КТ972. Перед заменой транзисторов на аналогичные следует свериться с их цоколевкой т.к. она не совпадает у всех перечисленных транзисторов.

Транзисторы VT1 и VT2 можно заменить на BC546-BC548 или КТ3102. Так же не забываем про цоколевку, как и прошлом случае.

VD3 и VD4 необходимы для того чтобы избежать помех при коммутации контактов реле. VD1 и VD2 необходимы для защиты VT1 и VT2 соответственно, от пробоя БЭ перехода при наличии на входе схемы отрицательного напряжения менее -15В.

Схема так же обеспечивает задержку подключения акустической системы (АС) на 1-2 секунды. Это необходимо для того, чтобы в момент включения усилителя из АС не раздавалось хлопка или других неприятных звуков сопровождающих переходные процессы в усилителе. За время задержки подключения АС отвечает конденсатор С3 и С4. Чем больше их емкость, тем больше время задержки подключения акустики. С номиналами указанными на схеме, время задержки составляет около 2 секунд.

Реле необходимо применять с управляющей обмоткой 24В, 15мА и на ток не менее выходного тока усилителя. Я применил реле - Tianbo HJR-3FF-S-Z.

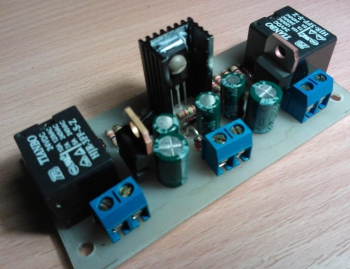

Фотография готового устройства

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT2	Биполярный транзистор	2N5551	2	BC546-BC548 или КТ3102		В блокнот
VT3, VT4	Биполярный транзистор	BDX53	2	BD875 или КТ972		В блокнот
VT5	Биполярный транзистор	BD135	1			В блокнот
VD1-VD4	Выпрямительный диод	1N4148	4			В блокнот
VD5	Стабилитрон	1N4742	1			В блокнот
VD6	Стабилитрон	1N4743A	1			В блокнот
C1, C2		47 мкФ	2			В блокнот
C3-C5	Электролитический конденсатор	220 мкФ	3			В блокнот
R1, R5	Резистор	1 кОм	2			В блокнот
R2, R6, R13	Резистор	1.5 кОм	3			В блокнот
R3, R7	Резистор	4.3 кОм	2			В блокнот
R4, R8	Резистор

В интернете сейчас представлено огромное количество различных усилителей звука, на любой вкус и цвет, под любые нужны. Как известно, даже самые надёжные усилители имеют свойство выходить из строя, например, из-за неправильных условий эксплуатации, перегрева или неправильного подключения. В этом случае велика вероятность того, что высокое питающее напряжение окажется на выходе усилителя, и, следовательно, беспрепятственно окажется прямо на динамиках акустической системы. Таким образом, вышедший из строя усилитель утягивает за собой «в мир иной» подключенную к нему акустическую систему, которая может стоить гораздо дороже самого усилителя. Именно поэтому крайне рекомендуется подключать усилитель к колонкам через специальную плату, которая называется защитой акустических систем.

Схема

Один из вариантов такой защиты показан на схеме выше. Работает защита следующим образом: сигнал с выхода усилителя подаётся на вход IN, а колонки подключаются к выходу OUT. Минус усилителя соединяется с минусом схемы защиты и идёт к колонкам напрямую. В обычном состоянии, когда усилитель работает и на плату защиты поступает питание реле Rel 1 замыкает вход платы на выход и сигнал идёт напрямую с усилителя на колонки. Но как только на входе появляется постоянное напряжение хотя бы 2-3 вольта, защита срабатывает, реле отключается, тем самым отключая усилитель от колонок. Схема не критична к номиналам резисторов и допускает разброс. Транзистор Т1 можно ставить 2N5551, 2N5833, BC547, КТ3102 или любой другой маломощный npn транзистор. Т2 обязательно должен быть составным с большим коэффициентом усиления, например, BDX53 или КТ829Г. Светодиод на схеме служит для индикации состояния реле. Когда он горит реле включено, сигнал идёт напрямую с усилителя на колонки. Помимо защиты от постоянного напряжения, схема обеспечивает задержку подключения акустической системы. После подачи напряжения питания реле включается не сразу, а через 2-3 секунды, это нужно для того, чтобы избежать щелчков в колонках при включении усилителя. Напряжение питания схемы 12 вольт. Реле можно применить любое с напряжением питания обмотки 12 вольт и максимальным током через контакты хотя бы 10 ампер. Кнопка с фиксацией S1 выводится на проводах, она нужна для принудительного отключения реле, на всякий случай. Если это не требуется, можно просто замкнуть дорожки на печатной плате.

(cкачиваний: 492)

Сборка устройства

Усилители, чаще всего, рассчитаны на два канала, левый и правый, поэтому схему защиты нужно повторить дважды для каждого канала. Для удобства плата разведена так, что на ней уже предусмотрена сборка сразу двух одинаковых схем. Печатная плата изготавливается методом ЛУТ, её размеры составляют 100 х 35 мм.

После сверления отверстий дорожки желательно залудить. Теперь можно приступать к запаиванию деталей. Особое внимание следует уделить цоколёвке транзисторов, очень важно не перепутать её и впаять транзисторы нужной стороной. Как обычно, сначала запаиваются мелкие детали – резисторы, диоды, конденсаторы, а уже затем транзисторы, клеммники, и в самую последнюю очередь массивные реле. Для подключения всех проводов можно использовать клеммники, места для которых предусмотрены на плате. После завершения пайки нужно смыть остатки флюса с дорожек, проверить правильность монтажа.

Испытания защиты

Теперь, когда плата полностью готова, можно приступать к испытаниям. Подаём питание на схему (12 вольт), спустя две секунды одновременно должны щёлкнуть реле и включиться светодиоды. Теперь берём какой-нибудь источник постоянного напряжения, например, батарейку, и подключаем её между минусом схемы и входом. Реле должно сразу же выключиться. Убираем батарейку – реле вновь включается. Можно подключить батарейку, поменяв её полярность, схема срабатывает независимо от того, какой полярности напряжение появится на её входе. Те же самые манипуляции проделываем со второй схемой, расположенной на этой же плате. Порог срабатывания защиты составляет примерно 2 вольта. Теперь, когда плата защиты протестирована, можно подключать её к усилителю и не бояться, что динамики в дорогостоящих колонках испортятся из-за поломки усилителя. Удачной сборки.

Устройство для защиты от выхода из строя динамиков акустических систем

Часто, при включении усилителя, мы слышим неприятный "хлопок" в динамиках своей акустики. Если регулятор громкости был близок к максимуму громкости, то мы рискуем "спалить" динамики в своих АС. Для того, чтобы защитить динамики и собственные уши от "хлопков" переходных процессов в момент включения, необходимо либо принять специфические решения в схемотехнике самого выходного каскада усилителя, либо просто обеспечить подключение акустических систем к выходу усилителя с небольшой задержкой, достаточной для бесшумного пуска усилка...

Предлагаемое устройство обеспечивает задержку по времени в момент включения усилителя (время задержки регулируется от 1 до 6 секунд) и обеспечивает защиту дорогостоящих динамиков при выходе из строя - пробое транзисторов выходного каскада или специализированных микросхем - аудио усилителей. В случае пробоя в выходном каскаде акустические системы будут мгновенно отключены, останутся целыми невредимыми.

Данное устройство защиты может использоваться совместно с любым стерео усилителем мощности с напряжениями питания выходного каскада до ±50В. Само устройство питается от однополярного источника питания напряжением 12В. Защитное устройство собрано на плате размерами 70х45 мм.

Подключение проводов от усилителя, к разъёмам подключения АС и к источнику питания осуществляется при помощи винтовых клемм установленных на плате. Максимальный ток, коммутируемый реле составляет 10А. По заказу возможно изготовление устройств защиты на токи до 30А. Данным устройством можно дооборудовать любой существующий усилитель либо применить в "новострое".

Стоимость собранного и проверенного устройства: 160 грн.

Стоимость набора для сборки: 120 грн.

Стоимость печатной платы с маской и маркировкой: 55 грн.

На фото выше то, что получилось в итоге. Чем хороша качественная аппаратура, в том числе аудио усилители, так это наличием всякого рода дополнительных узлов, которые помогают сохранить жизнь отдельным схемам внутри усилителя, а также подключаемым к усилителю узлам

Летом в порыве ностальгии я собрал себе простенький, но тем не менее хорошо звучащий усилитель . И так как прибор ручной работы, то захотелось в него добавить блок защиты АС от внезапных проблем внутри усилителя. У нас же не военная приемка. Так что защита может пригодится =)

Например, вдруг какой-либо канал усилителя выйдет из строя и вместо переменного напряжения у него на выходе появится большое постоянное. От которого АС сначала чихнет, а потом выплюнет диффузор далеко за пределы своей коробки.

Работает она просто. Во-первых, задерживает подключение АС к усилителю. Благодаря этому нет щелчков в АС при включении усилителя. Во-вторых, отключает АС от усилителя, если на его выходе появляется постоянное напряжение большее +/- 1.5 В

Я немного подредактировал исходную ПП для своих нужд и целей. Но в целом использовал, что нашел в сети. Спасибо нашему радиолюбительскому миру, жить в котором с появлением интернета стало значительно лучше и интересней =)

При сборке использовались вперемешку импортные и отечественные компоненты. Я так думаю, что беды в этом никакой. Я его слепил из того, что было. Покупал разве что рэлюшки.

За 8 месяцев активной, ежедневной эксплуатации усилитель (вместе с защитой) показали себя прекрасно. Конечно я не выжимал все 70Вт с каждого канала (в домашних условиях даже 10 Вт уже достаточно громко, а на 20-30Вт соседи готовы застучать в стеночку).
