Размеры asus pci ex geforce gtx 780. Компьютерный ресурс У SM. ⇡ Разгон, температура, энергопотребление

Является самой производительной в 7-ой серии видеокарт от NVIDIA. У компании получилось создать действительно «топовый» продукт, который существенно отличается от «младших» моделей. Конечно же, в первую очередь речь идет об используемом графическом процессоре.

В NVIDIA GeForce GTX 760/770 применяется модифицированная версия чипа NVIDIA GK104 , а в основе же NVIDIA GeForce GTX 780 лежит наиболее производительный на данный момент GPU – NVIDIA GK110. Иными словами NVIDIA GeForce GTX 780 сопоставима скорее с NVIDIA GeForce GTX TITAN, чем с остальными моделями из 7-ой серии. Причем, как мы уже смогли убедиться на практике, разница в производительности между «референсными» NVIDIA GeForce GTX 780 и NVIDIA GeForce GTX TITAN не такая уж и большая, чего нельзя сказать о стоимости. Исходя из этого, многие производители сделали ставку именно на флагмана 7-ой серии, а не на NVIDIA GeForce GTX TITAN.

Компания ASUS одной из первых предложила на рынке модель NVIDIA GeForce GTX 780 c модифицированным дизайном, причем сразу же представила ее разогнанную версию под названием .

Характеристики ASUS GeForce GTX 780 DirectCU 2 ОС

	ASUS GeForce GTX 780 DirectCU II ОС (ASUS GTX780-DC2OC-3GD5)
Графическое ядро	NVIDIA GeForce GTX 780 (GK110)
Количество универсальных шейдерных процессоров
Поддерживаемые API и технологии	DirectX 11.1 (Shader Model 5.0), OpenGL 4.3, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, 3-way NVIDIA SLI, NVIDIA CUDA
Частота ядра, МГц	889 (941 с учетом использования технологии GPU Boost 2.0)
Частота памяти (эффективная), МГц
Объём памяти, ГБ
Шина памяти, бит
Тип памяти

Максимальное разрешение	Цифровое - до 4096x2160 Аналоговое - до 2048x1536
	1 х DisplayPort
Поддержка HDCP и декодирования HD-видео
Размеры, мм	287 х 147 х 41

Драйверы	Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU
Сайт производителя

Упаковка и комплект поставки

Видеокарта поставляется в большой красочной упаковке с обилием полиграфии. На лицевой панели отмечены особенности устройства, основным из которых является фирменная конструкция системы охлаждения под названием «Direct CU II».

Технология Direct CU II предусматривает прямой контакт тепловых трубок с крышкой графического процессора. В результате этого увеличивается скорость передачи тепла и возрастает эффективность работы всего кулера. По заявлениям производителя, нагрев видеопроцессора уменьшается на 20% и заметно снижается шум от работы вентиляторов, по сравнению с «референсной» системой охлаждения.

Внизу коробки отмечены другие преимущества ASUS GeForce GTX 780 DirectCU II ОС:

OC Edition - на видеокарте произведен заводской разгон некоторых параметров. То есть пользователь сразу же получает более быструю версию по сравнению с эталонным вариантом.
3 GB GDDR5 Memory - используется быстрая видеопамять GDDR5 объемом 3 ГБ.
DIGI+VRM Super Alloy Power - фирменная концепция построения подсистемы питания. Данная технология предусматривает использование цифрового ШИМ-контроллера и высококачественных элементов в цепях питания графического процессора и видеопамяти. Все это позволяет на 30% снизить пульсации напряжения, на 15% повысить энергоэффективность и в 2,5 раза продлить срок службы в сравнении с «референсным» продуктом.
ASUS GPU Tweak - утилита, с помощью которой можно легко оптимизировать параметры видеокарты, а также осуществлять мониторинг основных ее показателей.

Даже этого небольшого списка достаточно для понимания того, что перед нами «топовая» модель, нацеленная на геймеров, оверклокеров и других энтузиастов компьютерной техники.

Внутри упаковки находится черная коробка из жесткого картона, которая предохраняет ASUS GeForce GTX 780 DirectCU II ОС от возможных повреждений.

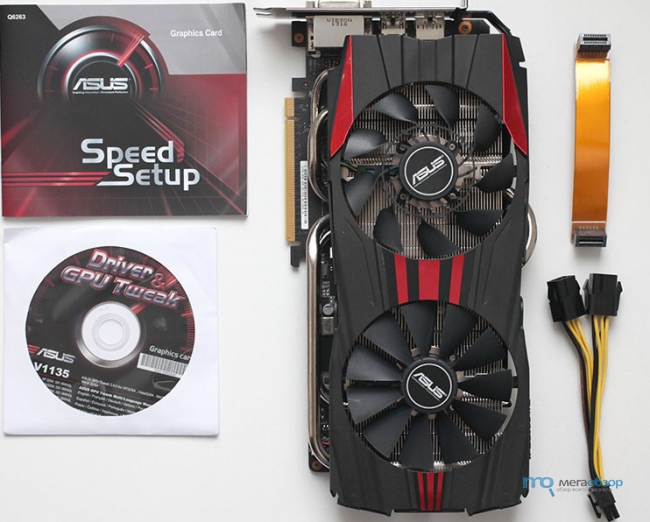

Помимо самой видеокарты, комплект поставки включает:

руководство пользователя;
диск с драйвером и утилитами;
мост NVIDIA SLI;
кабель-переходник питания с двух 6-контактных на один 8-контактным разъем.

Данный комплект поставки можно назвать оптимальным для видеокарты подобного класса. Отметим наличие кабеля-переходника питания, который может пригодиться, если в вашем блоке отсутствует 8-контактный коннектор PCI-E. Также владельцам устаревших мониторов с аналоговым разъемом стоит обратить внимание, что в комплекте нет переходника DVI-to-VGA.

Внешний вид

Несмотря на высокую производительность, видеокарту ASUS GeForce GTX 780 DirectCU II ОС нельзя назвать слишком громоздкой. Ее длина равняется 287 мм, что всего на 20 мм больше «референсного» аналога NVIDIA GeForce GTX 780. Увеличилась и высота графического адаптера - 147 мм против 111 мм у эталонной версии. В первую очередь изменения габаритов связаны с установкой принципиально другой системы охлаждения, которую мы более детально рассмотрим чуть позже.

Ширина новинки составляет 41 мм, благодаря чему в компьютере будут перекрыты только два слота для карт расширения.

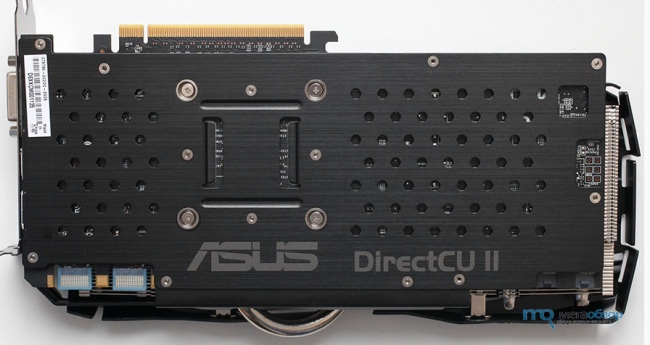

С тыльной стороны ASUS GeForce GTX 780 DirectCU II ОС закрыта металлической опорной пластиной. Производитель установил также и ребро жесткости, что поможет избежать провисания заднего края видеокарты.

Для вывода изображения на ASUS GeForce GTX 780 DirectCU II ОС предусмотрен следующий набор интерфейсов:

1 х DVI-I;
1 х DVI-D;
1 х HDMI;
1 х DisplayPort.

Поддерживаются следующие разрешения:

цифровое - до 4096x2160;
аналоговое - до 2048x1536.

Печатная плата видеокарты

ASUS GeForce GTX 780 DirectCU II ОС

NVIDIA GeForce GTX 780

В ASUS GeForce GTX 780 DirectCU II ОС производитель использовал «нереференсный» дизайн печатной платы. Основные изменения коснулись узла питания. В частности, было увеличено количество фаз с шести до восьми в подсистеме питания графического процессора. Для питания памяти по-прежнему используется две фазы.

В соответствии с фирменной концепцией Super Alloy Power, при производстве рассматриваемого видеоускорителя была применена только качественная элементная база: твердотельные и танталовые конденсаторы, а также дроссели с ферритовыми сердечниками. Силовая часть каждой фазы состоит из трех «мосфетов»: двух NTMFS4937N и одного NTMFS4955N.

Вместо ШИМ-контроллера NCP4206 установлена фирменная микросхема DIGI+VRM с маркировкой ASP1212. Данный чип очень часто встречается на «топовых» продуктах от ASUS, что говорит о его высокой надежности и функциональности. Он оснащен поддержкой современных технологий энергосбережения (в том числе предусмотрено отключение фаз питания во время простоя) и протокола связи между программой и VID-значениями напряжений. Большие возможности открываются и перед оверклокерами, ведь согласно спецификации, ASP1212 позволяет поднимать напряжение вплоть до 2,3 В.

Дополнительное питание ASUS GeForce GTX 780 DirectCU II ОС обеспечивается через два разъема, расположенных на боковой стороне видеокарты: один 6-контактный и один 8-контактный. То есть, с учетом энергопотребления через слот PCI Express x16, на тестируемый образец теоретически можно подавать до 300 Вт мощности. Напомним, TDP NVIDIA GeForce GTX 780 заявлен на уровне 250 Вт.

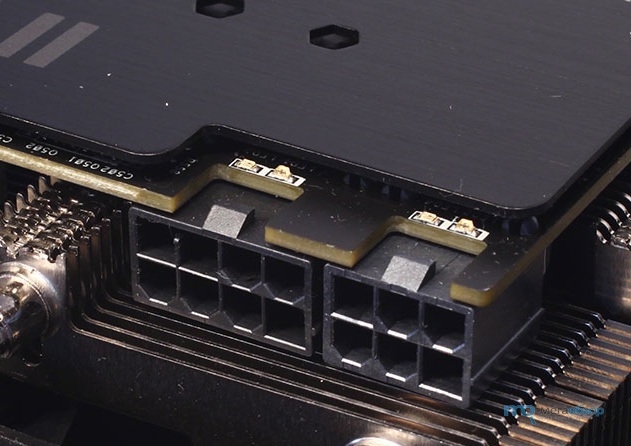

Также хотим обратить внимание на удобное расположение разъемов для дополнительного питания. В текстолите сделаны специальные прорези, что упрощает процесс подключения/отключения коннекторов PCI-E. Приятно, что специалисты компании ASUS обратили внимание даже на такие нюансы.

Под разъемами расположены четыре светодиода, которые сигнализируют об уровне энергопотребления видеокарты.

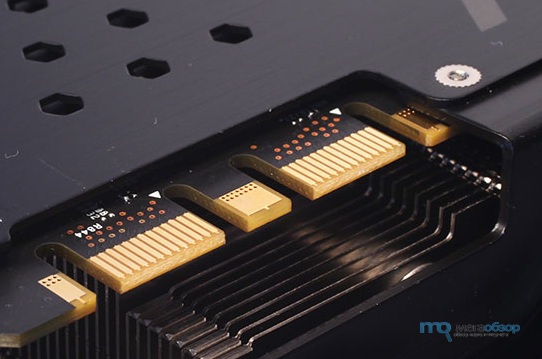

Естественно, что устройство подобного уровня поддерживает режим SLI. Благодаря наличию двух разъемов, можно создать очень мощную игровую конфигурацию, объединяющую от двух до четырех видеоускорителей.

Поскольку все значимые элементы и узлы расположены на лицевой стороне, то обратная часть печатной платы практически ничем не примечательна, хотя и тут есть свои особенности. Главным образом они коснулись возможностей разгона видеокарты ASUS GeForce GTX 780 DirectCU II ОС и в первую очередь будут интересны оверклокерам.

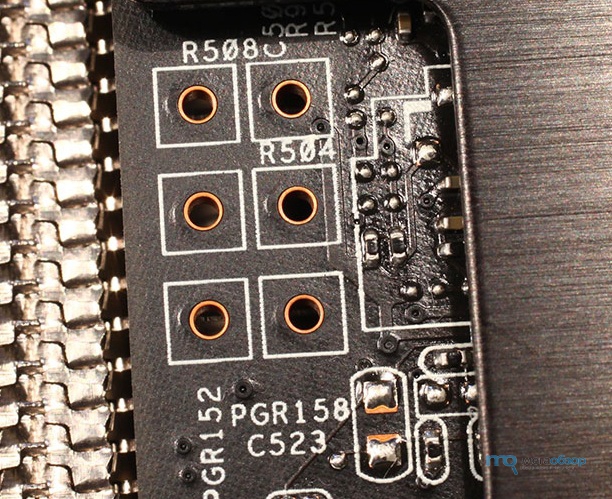

У края платы расположены точки измерения и изменения трех напряжений - GPU/память/PLL. С их помощью можно инструментально (например, внешним мультиметром) определить значения необходимых напряжений, а также произвести их аппаратную модификацию (вольтмод). Чтобы активировать последнюю опцию нужно замкнуть соответствующие контакты.

Чуть ниже находятся выводы, с помощью которых ASUS GeForce GTX 780 DirectCU II ОС подключается к фирменной материнской плате из серии ROG. В таком случае экстремальный разгон видеокарты и мониторинг напряжений можно будет осуществлять с помощью системной платы.

В основе ASUS GeForce GTX 780 DirectCU II ОС лежит графический чип NVIDIA GK110 (Kepler), произведенный по 28-нм техпроцессу, который состоит из 2304 универсальных шейдерных конвейеров (или ядер CUDA по терминологии NVIDIA) и включает 48 блоков растеризации и 192 блока текстурирования. Частота работы графического ядра равняется 889 МГц против 863 МГц у карты эталонного дизайна. Увеличена скорость работы и в турборежиме: у ASUS GeForce GTX 780 DirectCU II ОС она составляет 941 МГц, тогда как в обычной NVIDIA GeForce GTX 780 - 902 МГц.

Память видеокарты ASUS GeForce GTX 780 DirectCU II ОС, общий объем которой составляет 3 ГБ, набрана с помощью 12-ти чипов K4G20325FD-FC03 (емкостью 256 МБ каждый) производства компании Samsung. Согласно документации, напряжение может меняться в пределах от 1,455 до 1,545 В. Обмен данными осуществляется посредством 384-битной шины, пропускная способность которой достигает 288,4 Гбайт/с.

Система охлаждения

Как уже было сказано выше, система охлаждения на ASUS GeForce GTX 780 DirectCU II ОС существенно отличается от эталонного варианта. Вместо «референсной» турбины и испарительной камеры здесь установлен большой радиатор с тепловыми трубками, который продувается двумя вентиляторами.

Конструктивно радиатор кулера представляет собой одну цельную секцию с ребрами разного размера. Согласно фирменной технологии Direct CU II, тепловые трубки напрямую контактируют с поверхностью GPU. Преимущество такого метода очевидно - более быстрый отвод тепла от графического процессора.

Всего в данном кулере используется пять медных тепловых трубок: две диаметром 6 мм, две - 8 мм, и одна - 10 мм. Причем самые толстые из них находятся по центру, а более тонкие - по бокам. Такая конструкция выбрана неспроста, ведь именно трубки диаметром 8 и 10 мм непосредственно соприкасаются с видеоядром.

К качеству исполнения радиатора нет никаких претензий. Для большей жесткости и надежности конструкции, производитель использовал медную основу с желобками, к которым припаяны тепловые трубки.

Пластины радиатора прикреплены к медным трубкам также с помощью пайки.

Еще одним элементом пассивной части системы охлаждения является небольшой алюминиевый радиатор, закрывающий транзисторы узла питания. Учитывая большие возможности разгона, он будет совсем не лишним.

А вот чипы памяти лишены каких-либо радиаторов, что немного странно. Ведь поднятие частоты и аппаратный вольтмод могут существенно повлиять на их нагрев.

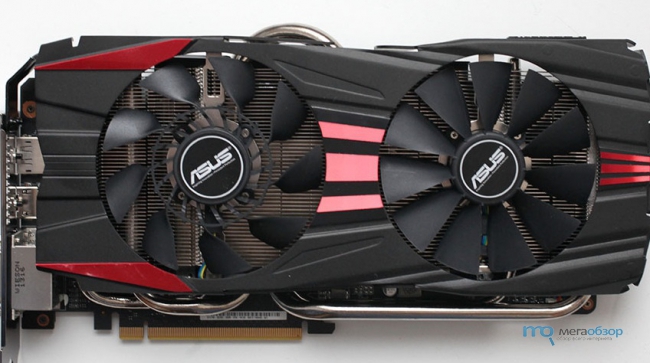

Активная часть системы охлаждения представлена двумя вентиляторами с диаметром крыльчатки 97 и 95 мм. Конструктивно они немного отличаются между собой. Первый из них совмещает в себе черты классического вентилятора и турбины. Хорошо заметно, как меняется угол «атаки» лопастей - чем ближе к центру вентилятора, тем он больше. Таким образом, обеспечивается разнонаправленность воздушного потока, за счет чего улучшается отвод тепла от пластин, в чем мы уже успели убедиться в обзоре видеокарты ASUS GeForce GTX 670 DirectCU Mini OC.

Второй вентилятор имеет уже более стандартный вид. Это объясняется тем, что помимо основного радиатора, он дополнительно охлаждает элементы подсистемы питания графического адаптера. А значит нужно, чтобы большая часть воздушного потока направлялась именно перпендикулярно текстолиту платы.

Сверху кулер закрыт пластиковым кожухом, который также принимает участие в распределении воздушных потоков от вентиляторов.

Как видим, инженеры ASUS довольно хорошо поработали над конструкцией системы охлаждения. А теперь посмотрим, как все эти технические решения работают на практике. Для мониторинга показателей работы видеокарты использовалась комплектная утилита ASUS GPU Tweak.

В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра не превышала отметку 80°С, что является хорошим результатом для продукта такого уровня. Вентиляторы работали на 69% своей мощности, при этом их не было слышно на фоне других компонентов компьютера.

В режиме максимальной скорости вращения вентиляторов, температура GPU снизилась до 76°С. Кому-то этот результат может показаться не очень существенным, но, стоит учитывать и другой фактор - шум. При максимальных оборотах он был вполне комфортным и по слуховым ощущениям его можно охарактеризовать как «средний». Также не нужно забывать, что мы имеем дело с разогнанной версией видеокарты. Для сравнения, «референсная» турбина модели NVIDIA GeForce GTX 780 на максимальных оборотах работает значительно громче, а графический процессор при этом прогревается до 71°С. Очевидно, что кулер решения ASUS GeForce GTX 780 DirectCU II ОС, с точки зрения «производительность/шум», является намного лучшим вариантом охлаждения.

При отсутствии нагрузки, частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Вентиляторы в таком режиме вращаются со скоростью, которая составляет всего 37% от максимальных оборотов. При этом не издается практически никакого шума, а температура GPU не превышает 37 °С.

По итогам данных тестов можно с уверенностью говорить, что система охлаждения видеокарты ASUS GeForce GTX 780 DirectCU II ОС является достойной заменой штатной турбины. Этот кулер отлично справляется со своей задачей, обеспечивая невысокую температуру GPU при сравнительно низком уровне шума.

Тестирование

Как и следовало ожидать, видеокарта ASUS GeForce GTX 780 DirectCU II ОС с небольшим заводским разгоном продемонстрировала более высокий уровень быстродействия в сравнении с графическим ускорителем на базе NVIDIA GeForce GTX 780 «референсного» дизайна. Ее преимущество в среднем составило 5%, что можно расценивать как хороший результат, соответствующий уровню заводской оптимизации ее параметров. Хотя в особо тяжелых графических режимах такая прибавка вряд ли будет заметна.

Но, крайне интересен и другой факт. Видеокарта ASUS GeForce GTX 780 DirectCU II ОС отстала от NVIDIA GeForce GTX TITAN в среднем на тех же 5%, что несущественно, принимая во внимание разницу в стоимости.

Если же рассматривать ASUS GeForce GTX 780 DirectCU II ОС в сравнении с одночиповым конкурентным флагманом - AMD Radeon HD 7970 GHz Edition, то преимущество новинки заметно невооруженным глазом. Правда, здесь уже разница в цене не на ее стороне. Так, модифицированная Radeon HD 7970 GHz Edition обойдется пользователю примерно на 200-250 долларов дешевле.

Разгон

Вооружившись фирменной утилитой ASUS GPU Tweak и увеличив напряжение питания GPU до 1087 мВ (номинальное составляет 1075 мВ), нам удалось разогнать графическое ядро видеокарты до частоты 1088 МГц (+22,4% относительно номинала ASUS GeForce GTX 780 DirectCU II ОС и +26,1% относительно «референса»). Эффективная частота памяти составила 6970 МГц (+16% относительно «референса»).

Несмотря на заводской разгон, видеокарта ASUS GeForce GTX 780 DirectCU II ОС имеет еще довольно большой оверклокерский потенциал. Оценить прирост производительности вследствие ручной оптимизации можно с помощью следующей таблицы:

Тестовый пакет		Стандартные частоты	Оптимизированная видеокарта	Прирост производительности, %
	Performance Score

	Performance Score
Unigine Heaven Benchmark 4.0, DirectX 11, Ultra Quality, AA4x, Fps
Sniper Elite V2 Benchmark, DirectX 11, Maximum Quality, Fps	1920x1080, AA4x/AF16x
Sniper Elite V2 Benchmark, DirectX 11, Maximum Quality, Fps	5760x1080, NoAA/AF4x, Multi monitor
Borderlands 2 Benchmark, DirectX 11,Maximum Quality, AF16x, Fps
Crysis 2 v1.9 Benchmark, DirectX 11,AA4x, Extreme Quality, fps
	5760x1080, Multi monitor
Batman Arkham City Benchmark, DirectX 11,FXAA-Hi,Tesselation-Hi, Extreme Quality, fps
	5760x1080, Multi monitor
Colin McRae: DiRT 3, DirectX 11, Very High Quality, MSAA8x, fps
Metro 2033 Benchmark, DirectX 11, Maximum Quality, AA4x / AF4x, fps	5760x1080, Multi monitor

Благодаря ручному разгону нам удалось добиться дополнительного 13%-ого прироста производительности, что позволило ASUS GeForce GTX 780 DirectCU II ОС даже немного превзойти NVIDIA GeForce GTX TITAN, а это является просто отличным результатом.

Выводы о видеокарте

Подводя итоги, можно смело утверждать, что среди флагманов от NVIDIA именно модель GeForce GTX 780, а не GeForce GTX TITAN будет иметь большую популярность среди пользователей. Протестированная видеокарта ASUS GeForce GTX 780 DirectCU II ОС является очень хорошим подтверждением этих слов. Ведь по производительности в номинале она практически не уступает NVIDIA GeForce GTX TITAN, а стоит значительно дешевле. Кроме того, у новинки от ASUS есть преимущества и над другими моделями NVIDIA GeForce GTX 780. Во-первых, это наличие заводского разгона, а во-вторых, полностью переработанный дизайн печатной платы и системы охлаждения. Установленный здесь кулер справляется с охлаждением графического процессора ничуть не хуже «референсной» турбины, но работает гораздо тише. Даже при максимальной скорости вращения лопастей, шум от них не поднимается выше среднего уровня.

Также понравилось наличие у ASUS GeForce GTX 780 DirectCU II ОС высокого оверклокерского потенциала, несмотря на примененную заводскую оптимизацию параметров.. Нам легко удалось ускорить новинку на 22%, тем самым получив прирост в игровых приложениях на уровне 13%. А это можно считать отличным результатом, тем более что на производимом шуме такие манипуляции никак не отразились.

Не забыли в компании и об энтузиастах. На тыльной стороне платы находятся контакты, с помощью которых можно осуществить аппаратный вольтмод. Также там находятся и точки для замера основных напряжений мультиметром. Все это упростит жизнь экстремальным оверклокерам и позволит легче добиться желаемого результата.

Достоинства

высококачественная элементная база;
усиленная восьмифазная система питания графического ядра;
производительная и тихая система охлаждения;

Scythe

Sea Sonic Electronics

Western Digital

Анонс GeForce GTX 780 стал настоящим праздником для тех, кто собирался обзавестись топовой видеокартой с GPU от NVIDIA. Основанный на слегка упрощенном варианте процессора GK110, флагман графической линейки GeForce GTX 700 лишь немногим уступает GeForce GTX TITAN, но стоит заметно дешевле. Возможность существенно сэкономить с минимальными потерями в производительности – заманчивая перспектива для требовательных, но расчетливых любителей поиграть. Это прекрасно понимают и производители видеокарт, которые готовы на многое, чтобы привлечь внимание придирчивых пользователей. Знакомимся поближе с возможностями форсированной версии GeForce GTX 780 от известного тайваньского производителя – ASUS GTX 780 DirectCu II OC.

Используемый индекс OC в названии устройства – верный признак того, что мы имеем дело с форсированной версией видеокарты. В данном случае производитель не слишком усердствовал. Базовая частота графического процессора повышена с 863 до 889 МГц. При этом среднее значение динамического ускорения чипа увеличено c 902 до 941 МГц. 3 ГБ памяти GDDR5 работают на рекомендованных 6008 МГц, что вкупе с 384-битовой шиной обеспечивает пропускную способность в 288,4 ГБ/c.

Напомним, что версия чипа GK110 в случае с GeForce GTX 780 облегчена не так уж и сильно. Графический процессор сохранил 2304 вычислительных блока, а также имеет 192 текстурных блока и 48 модулей растеризации, тогда как для GPU в версии для GeForce GTX TITAN имеет 2688 CUDA-вычислителя, 224 TMU и также 48 ROPs. Как мы уже могли ранее удостовериться, подобную недостачу можно сполна компенсировать за счет повышения тактовой частоты GPU, но об этом чуть позже.

Название видеокарты от ASUS красноречиво говорит о том, что для данного адаптера используется система охлаждения DirectCu II. Данная серия кулеров включает немало самых разных вариантов, но очевидно, что для GeForce GTX 780 нужна особенная конструкция – все же видеокарта имеет TDP в 250 Вт. Да и сам факт того, что речь идет об устройстве топового уровня, требует от производителя каких-то нестандартных решений, ведь рефренсный кулер оказался очень даже неплох в деле, к тому же он весьма эффектен. Посмотрим, чем же ASUS удивит на этот раз.

Производитель обращает внимание на то, что площадь рассеивания радиатора в данном случае увеличена более чем вдвое, в сравнении с таковой у референсной модели. Конечно, прямое сопоставление здесь не вполне корректно, ведь кулер стоковой модели содержит испарительную камеру. Однако охладитель от ASUS также далеко не тривиален. Модификация DirectCu II, используемая для оригинальной GeForce GTX 780, включает целый набор никелированных тепловых трубок, которые имеют прямой контакт с кристаллом графического процессора.

В общем-то, это уже привычная особенность кулеров серии DirectCu, но в данном случае одна из тепловых трубок имеет внушительный диаметр – 10 мм. Кроме того, в конструкции предусмотрено две 8-миллитровые трубки и еще пара диаметром 6 мм.

Имеющийся «трубопровод» скомпонован таким образом, чтобы максимально ускорить передачу тепла от источника на радиаторную кассету.

Наборной блок алюминиевых пластин в данном случае продувается парой 100-миллиметровых вентиляторов, которые также имеют определенные нюансы. Один из них выполнен по технологии CoolTech Fan. В центральной части расположение лопастей характерно для моделей центробежного типа, позволяющее в данном случае увеличить область обдува, а также объемы воздуха, выводимые за пределы системного блока через решетку в крепежной панели. На внешнем радиусе мы имеем форму лопастей, характерную для осевых вентиляторов.

Такая гибридная модель позволяет отчасти использовать преимущества вентиляторов обоих типов. Впервые мы сталкивались с подобной разработкой ASUS во время обзора , где производителю удалось создать мощный адаптер в рамках компактных габаритов.

Очевидно, сама идея гибридного кулера оказалась вполне успешной, потому производитель взял ее на вооружение и использует даже для топовых устройств.

Второй вентилятор также так же имеет диаметр 100 мм, но от привычных осевых моделей он отличается значительно увеличенными габаритами лопастей, позволяющих сгенерировать значительный воздушный поток.

Для видеокарты используется оригинальная печатная плата. На PCB разведена более мощная силовая подсистема, построенная по 10-фазной схеме (8+2) и управляемая с помощью цифрового контроллера DIGI+VRM (ASP1212). Силовые ключи дополнительно охлаждаются с помощью алюминиевого радиатора, имеющего оребрение.

С обратной стороны плата прикрыта металлической перфорированной пластиной. Она не используется для охлаждения компонентов, а служит для защиты от механических повреждений, а также увеличивает прочность конструкции. К тому же такие алюминиевые латы здорово дополняют внешний облик адаптера.

Для подключения дополнительного питания на верхней кромке размещены два разъема – 6- и 8-контактный. При этом сами коннекторы развернуты защелками наружу, что максимально упрощает подсоединение силовых кабелей. Уже традиционно для видеокарт такого уровня от ASUS они оснащаются индикаторами подачи питания. Светодиоды рядом с разъемами горят зеленым, если кабель подключен, или красным – если вы забыли это сделать.

Рекомендации относительно мощности блока питания не отличаются от тех, которые указывает NVIDIA для систем с GeForce GTX 780. Речь идет о моделях от 600 Вт и выше, способных обеспечить по линии 12 В ток до 38 А.

Наличие пары коннекторов для подсоединения SLI-мостов говорит о том видеокарта может работать в мультиадаптероной конфигурации, причем возможны комбинации 3/4-Way SLI.

Длина видеокарты – почти 285 мм. Конечно, данный адаптер вовсе не рекордсмен по части габаритов, тем не менее, перед покупкой будет нелишним убедиться, что видеокарта без проблем установится в корпус, а корзина с накопителями не станет тому помехой. Отметим, что ASUS GTX 780 DirectCU II OC займет два слота расширения, а не три, как многие топовые решения ASUS предыдущих поколений. Это важный нюанс, особенно если вы планируете использовать несколько видеокарт в своей системе.

В комплекте с видеокартой предлагается руководство пользователя, диск с драйверами, а также мост SLI для объединения пары видеокарт (обычно поставляются с материнскими платами) и переходник с пары 6-контактных разъемов дополнительного питания на один 8-контактный.

Эффективность кулера

О производительности GeForce GTX 780 в целом мы уже имеем общее представление, потому хотелось поскорее проверить эффективность системы охлаждения. Возможности кулера мы оценивали в условиях открытого стенда, при этом температура в помещении на момент тестирования составляла 23 °С. DirectCU II в используемой инкарнации охлаждал GPU до 29 градусов, при скорости вращения вентиляторов на уровне 1150 об/мин.

Под игровой нагрузкой обороты вентиляторов увеличивались до 1630, и этого оказалось достаточно, чтобы удерживать температуру графического процессора на уровне 63 С.

Как видно на диаграмме, пиковое значение частоты, до которой автоматически разгоняется GPU под нагрузкой, в данном случае составляет 992 МГц. В случае с тестовым семплом GeForcу GTX 780, несмотря на меньшее базовое значение, чип мог ускоряться вплоть до 1006 МГц, однако происходило это не так часто. Под высокой нагрузкой температура чипа у референсной модели на открытом стенде легко достигала отметки в 80 градусов. С учетом того, что со второй версией GPU Boost тактовая частота GPU сильно зависит от температуры, в подобных случаях встроенный механизм авторазгона начинает активно регулировать тактовую частоту процессора, снижая ее с пиковых 1006 МГц до 940–960 МГц. В то же время большой запас прочности системы охлаждения, используемой для видеокарты от ASUS, позволяет ей проходить даже тяжелые ресурсоемкие тесты фактически на максимальной заданной частоте GPU – 992 МГц.

Разгон

Более чем скромное заводское увеличение базовой частоты GPU располагает к самостоятельным экспериментам. Изменив параметр Power Limit до 110%, а также незначительно увеличив напряжение питания чипа, нам удалось увеличить частоту процессора до 1075 МГц. При этом под нагрузкой GPU динамически ускорялся вплоть до 1189 МГц.

Спурт в 20% должен обеспечить хорошую прибавку производительности. К тому же и память «пошла» тоже довольно неплохо – с 6008 МГц до 7096 МГц. Посмотрим, как это повлияет на количественный прирост кадров/c в играх.

В наших условиях тестирования дополнительный разгон увеличил нагрев GPU всего на одни градус – до 63 С. Вероятно в закрытом корпусе ситуация будет не столь оптимистичной, а значения температуры окажутся повыше.

Производительность

В среднем производительность форсированной версии видеокарты от ASUS оказалась несколько выше, чем у референсной модели. Несмотря на то, что пиковое значение динамического авторазгона здесь даже немного ниже, чем у эталонной GTX 780, эффективная система охлаждения позволяет GPU работать на максимально доступной частоте даже под серьезной нагрузкой. Потому здесь мы видим характерную закономерность – чем выше нагрузка на видеокарту в отдельно взятом тестовом этапе, тем больше разница в производительности. Впрочем, если уж говорить об абсолютных цифрах, то отличие не столь велико ~ 1–2%.

Серьезный разгон заметно ускоряет видеокарту. GeForce GTX TITAN в базовом варианте остается позади в всех без исключения случаях, при этом отрыв форсированной GTX 780 порой достигает довольно внушительных 10–15% в синтетике и более скромные 2–10% в играх. GeForce GTX TITAN также может ускориться, однако напомним, что данные модели предоставляются пока лишь в первозданном виде с референсной СО. Как показывает практика, это накладывает определенные ограничения, которые уже сняты для GeForce GTX 780.

Итоги

Флагман серии дискретных видеокарт GeForce GTX 700 по версии компании ASUS получился весьма удачным. ASUS GTX780 DirectCU II OC основана на оригинальной печатной плате с усиленной подсистемой стабилизатора питания. Эксклюзивная версия кулера справляется с охлаждением GK110 заметно лучше референсной модели. При этом качественные компоненты позволяют рассчитывать на серьезный форсаж. На наш взгляд, производитель несколько поскромничал, указывая базовые значения частот для данного адаптера. Потенциал аппаратной платформы в данном случае готов к гораздо большим игровым нагрузкам. У кого возникнет желание, смогут убедиться в этом на своем опыте. Мы проверили, и как результат – «Выбор редакции: лучшее качество ».

GeForce GTX 780 – удовольствие недешевое, к тому же рекомендованная цена оригинальной версии от ASUS выше, чем у референсных моделей (~$750). Одно, для владельцев мониторов внушительных диагоналей, которые не намерены отказываться от максимального качества графики из-за высокого разрешения, затраты на видеокарту с чипом GK110 будут оправданы. К тому же минимальный разгон позволяет легко настигнуть GeForce GTX TITAN, а возможность обладать самой скоростной одночиповой видеокартой тоже чего-то да стоит.

Понравилось

Эффективная двухслотовая система охлаждения DirectCu II

Высокая производительность

3 ГБ памяти

Очень хороший потенциал для разгона

Не понравилось

— Высокая цена

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua


Система охлаждения	активная
Частоты работы GPU, МГц	889-941
Частоты работы памяти, МГц	6008
Шина памяти, бит	384
Выходные разъемы	2xDVI Dual-link (1xDVI-I и 1xDVI-D), 1xHDMI, 1xDisplay Port
Размеры, мм	287×147,3×40,6
Низкопрофильная	—
Дополнительное питание	1×6-pin, 1×8-pin
Поддержка DirectX	DirectX 11.1
Разное

Плюсы: Эффективная двухслотовая система охлаждения DirectCu II, высокая производительность, 3 ГБ памяти, очень хороший потенциал для разгона.

ASUS GTX780-DC2OC-3GD5
Уведомить о появлении в продаже Тип Видеокарта GPU GeForce GTX 780 Объем памяти, ГБ 3 Тип памяти GDDR5 Интерфейс PCI Express 3.0 x16 Система охлаждения активная Частоты работы GPU, МГц 941 Частоты работы памяти, МГц 6008 Шина памяти, бит 384 Выходные разъемы 2xDVI Dual-Link (1xDVI-I и 1xDVI-D), 1xHDMI, 1xDisplayPort Размеры, мм 287x147,3x40,6 Низкопрофильная - Дополнительное питание 1x6pin, 1x8pin Поддержка DirectX DirectX 11.1 Разное поддержка NVIDIA PhysX, NVIDIA SLI, NVIDIA 3D Vision, NVIDIA Adaptive V-Sync, система охлаждения DirectCU II

Новое поколение видеокарт NVIDIA GeForce GTX 700 несколько взбудоражило рынок, так как конечный пользователь получил далеко не то, что ожидал. Компания NVIDIA под эгидой нового продукта GeForce GTX 770 выкатила прошлогоднее топовое решение NVIDIA GeForce GTX 680 с косметическими изменениями. А в лице NVIDIA GeForce GTX 780 пользователь получил действительно интересный продукт, который расположился на ступень ниже топового решения NVIDIA GeForce Titan. В сегодняшнем обзоре мы предлагаем остановиться на видеокарте ASUS GeForce GTX 780 DirectCU II OC, которая отличается от стандартного решения не только заводским разгоном, модифицированной системой охлаждения, но и повышенной на 50 долларов стоимостью, относительно базового продукта.
Примечательность всей новой линейки видеокарт NVIDIA GeForce GTX 780 заключается в том, что ее рекомендованная стоимость находится на уровне 650 долларов. Младший продукт GeForce GTX 770 занял нишу в 400 долларов, а в топе располагается GeForce Titan, стоимостью 1000 долларов. Естественно, в скором времени должны будут появиться новы решения, ведь имеющийся диапазон цен достаточно широк и для приличия он должен будет пополниться решением, хотя бы за 500 долларов, которое на протяжении года у удерживало решение GeForce GTX 680.

Конкурент, в лице AMD планирует выпустить новое поколение видеокарт Radeon HD 8000. К сожалению, это пока планами и остается - реальных продуктов мы не видим. Тем самым, если анонсируя новое поколение видеокарт в конце 2011-начале 2012 года - Radeon HD 7970 AMD уверенно заняла лидирующие позиции на рынке и "снимала" сливки с растущего рынка, то на сегодняшний день она рискуют во вторую очередь представить свое новое поколение видеокарт и это на фоне стремительно снижающегося спроса на компьютеры и комплектующие к ним. Все это достаточно печально и врятли сулит AMD каких-либо явных успехов.
Новое поколение видеокарт GeForce GTX 780 отличается от GeForce GTX TITAN не только уменьшением стоимости и количества вычислительных блоков в ядре. Также у продукта был урезан объем видеопамяти до трех гигабайт, в то время как GeForce GTX TITAN имеет шесть гигабайт видеопамяти. При этом новинка получила более высокие рабочие частоты и уровень тепловыделения в 250 ватт, то есть аналогичную, как и у GeForce GTX TITAN. Тем самым, напрашивается стандартный вывод, что новинка GeForce GTX 780 есть ничто иное, как отбракованный топовый продукт GeForce GTX TITAN. Тем не менее, у данного брака привлекательная стоимость, поэтому он будет пользоваться спросом у пользователей, готовых потратить на видеокарту более 500 долларов.

Комплектация

Видеокарта поставляется в коробке стандартного дизайна. Она черного цвета, на лицевой стороне указана совместимость с Windows 8, наличие модифицированной системы питания, возможности разгона программными средствами ASUS, а также применение популярной и известной в специализированных кругах системы охлаждения DirectCu II.

На оборотной стороне коробки производитель более подробно останавливается на технических особенностях продукта, а также сообщает о наличии трехлетней гарантии. По представленному изображению видна возможная конфигурация мультимониторных режимов работы видеокарты.

Несмотря на то, что продукт топовый и по сравнению с эталонной версией за нее предлагается доплатить до 50 долларов, ее комплектация достаточно бедная. В коробке имеется сама видеокарта, инструкция, диск с драйверами и программным обеспечением, переходник питания PCI-Express и мостик NVIDIA SLI.

Внешний осмотр видеокарты

При рассмотрении видеокарты в глаза бросается модифицированная система охлаждения DirectCu II. Она уже знакома нашим постоянным читателям. Ее ключевой особенностью является прямой контакт медных тепловых трубок с чипом видеокарты, что значительно сокращает дельту рабочих температур за счет улучшения теплопроводности.

Тепло от тепловых трубок распределяется на массивном радиаторе, который обдувается достаточно тихими вентиляторами охлаждения.

В отличие от эталонного решения - оборотная сторона видеокарты закрыта теплораспределительной пластиной. Насколько она эффективна - неясно, так как между элементами и самой пластиной нет теплопроводящих подушек и сама пластина по виду больше выполняет защиту от шаловливых ручек пользователя, нежели заботиться об отводе тепла.

На видеокарте имеется два коннектора SLI для организации мультиграфического режима.

Для обеспечения дополнительного питания видеокарта требует подключения двух коннекторов PCI-Express - восьми- и шестипинового.

Непосредственно на печатной плате имеется площадка для замера рабочих напряжений видеокарты.

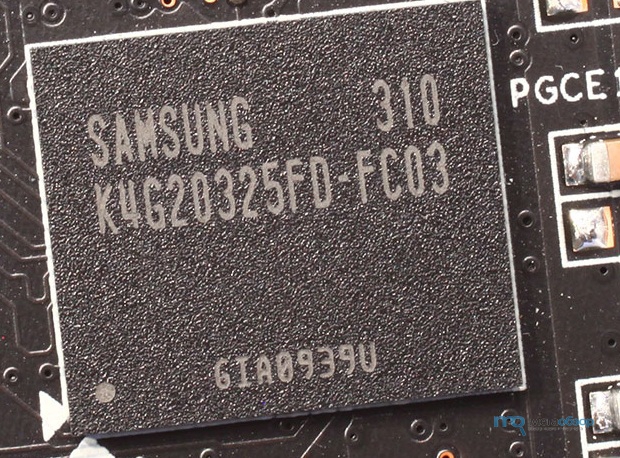

В качестве чипов видеопамяти используются элементы компании Samsung с маркировкой K4G20325FD-FC03 и номинальной рабочей частотой 1500 Мгц.

Спецификации видеокарты

1. Рабочая частота ядра: 863 МГц, турбо частота - 902 Мгц
2. Универсальных процессоров CUDA: 2304
3. Тип памяти: GDDR5
4. Объем памяти: 3 Гб
5. Рабочая частота видеопамяти: 1502 МГц
6. Шина 384 битная
7. Шина PCI Express 3.0
8. Рекомендованная стоимость: 23 990 рублей

Наш экземпляр видеокарты ASUS GeForce GTX 780 DirectCU II OC имеет заводской разгон незначительного уровня - до 889 Мгц по ядру, частота видеопамяти осталась на эталонном уровне.

1. Температурный режим работы видеокарты
ASUS GeForce GTX 780 DirectCU II OC - 34/64 С - простой/нагрузка в градусах

Видеокарта тестировалась при следующих условиях:
- в комнате 27 градусов,
- видеокарта установлена в закрытый корпус,
- в корпусе нет дополнительных вентиляторов охлаждения,
- нагрузка подается до полной стабилизации температур в течение 15 минут.

Результаты тестирования эффективности системы охлаждения DirectCU II вновь подтверждают, что ей нет равных. Даже при достаточно высоком уровне тепловыделения ядро видеокарты работает при температуре ниже 70 градусов, что говорит о неплохом тепловом запасе у примененной системы.

2. Разгон видеокарты
Разгон видеокарты ASUS GeForce GTX 780 DirectCU II OC несколько выше стандартных величин. По ядру удалось покорить 1092 Мгц, а по видеопамяти 1857 Мгц.

3. Игра Battlefield 3
Условия тестирования: разрешение FullHD, сглаживание 4хАА.
ASUS GeForce GTX 780 DirectCU II OC - 106 FPS

4. Crysis 3

ASUS GeForce GTX 780 DirectCU II OC - 39 FPS

5. Metro: Last Light
Условия тестирования: разрешение 1980х1200 пикселей, сглаживание 4хАА.
ASUS GeForce GTX 780 DirectCU II OC - 45 FPS

Заключение

Главной задачей данного материала ставилось выяснение необходимости доплаты 50 долларов за модифицированное решение от ASUS. По нашему мнению каждый пользователь сам должен для себя решить стоит или нет: заводской разгон дает видеокарте порядка 8-10% прироста производительности, а вот использованная система охлаждения показывает себя с более чем выигрышной стороны. Другое дело, что при какой температуре работает видеокарта - 60 градусов или 70 градусов - ни на что не влияет.

Производители видеокарт GeForce получили свободу с запуском семисотой серии. Каждый крупный партнер NVIDIA поспешил представить свою топовую версию GeForce GTX 780. Есть такая и в модельном ряду ASUS. Графический ускоритель GTX780-DC2OC-3GD5 предлагает сочетание уникального нереференсного дизайна и обновленной системы охлаждения DirectCU II. С этим интересным видеоадаптером мы сейчас и познакомимся.

Поставляется в крупной коробке с традиционным оформлением.

Комплект поставки следующий:

переходники питания с двух PCI-E 6pin на PCI-E 8 pin;
мостик SLI;
диск с программным обеспечением;
инструкция.

Видеокарта сильно отличается от всех других моделей ASUS. Сразу бросается в глаза применение разных вентиляторов с совершенно различной формой лопастей. Сама система охлаждения занимает два слота, хотя мы уже привыкли, что флагманские решения оснащаются трехслотовыми кулерами с большими вентиляторами. Но не стоит думать, что в ASUS решили сэкономить. Обратите внимание на толстенные тепловые трубки и большой диаметр вентиляторов. Да и размеры охладителя крупнее стандартной двухслотовой версии DirectCU II, которая устанавливалась на GeForce GTX 670 или GeForce GTX 660 Ti. Общая длина карты 29 сантиметров, ширина 15 сантиметров.

Изменился дизайн кожуха. Его формы стали более обтекаемыми и утонченными, сохранив узнаваемый стиль и красные декоративные вставки.

Обратная сторона платы закрыта перфорированной металлической пластиной.

Разъемы питания развернуты защелками вверх. Это избавляет от необходимости конструирования системы охлаждения с оглядкой на возможности свободного доступа к разъемам. Такое их расположение позволяет максимально эффективно использовать весь доступный объем непосредственно для радиатора. У края платы на открытой площадке имеется группа контактов. Назначение их не совсем ясно в виду отсутствия данных на этот счет и какой-либо маркировки этих отверстий.

Подключение мониторов можно осуществлять через интерфейсы DisplayPort, HDMI и по одному из двух DVI.

Взглянем ближе на систему охлаждения. Мощный радиатор пронизывают пять тепловых трубок, которые в основании настолько плотно подогнаны друг к другу, что между ними почти не видно швов. Благодаря прямому контакту трубки напрямую отводят тепло от поверхности кристалла. Но по отпечатку видно, что ни одна из крайних трубок с чипом не соприкасается.

Крайние трубки диаметром 6 мм, центральные по 8 мм. А есть еще гигант сантиметровой толщины, который пронизывает центральную часть пластин. Поверхность радиатора ступенчатая, в местах расположения высоких элементов на плате идут подъемы. То есть весь свободный объем задействован под радиатор.

Ступенчатая форма радиатора и с лицевой стороны, на которую крепятся вентиляторы.

Прикручиваются радиаторы к небольшим пластинам с тонкой круглой рамкой. Отметим, что старые версии DirectCU II имели более массивные рамки, особенно это касается трехслотовых версий. Ну а тут, как видим, все сделано для минимизации влияния лишних конструктивных элементов на воздушный поток.

Вентиляторы Eveflow имеют одинаковый двигатель, о чем говорит идентичная маркировка T129215SU, но кардинально отличаются формой крыльчатки. Справа расположен вентилятор более традиционной формы, но с массивными крупными лопастями. Слева (возле интерфейсных разъемов) вентилятор уникального дизайна CoolTech Fan, который работает одновременно как осевой и центробежный. Боковые лопасти создают нисходящий воздушный поток, а лопатки организуют обдув боковых секций. Такой вентилятор применяется в ASUS GTX670-DCMOC-2GD5 , где он расположен внутри радиатора-чаши. В данном случае применение столь необычного вентилятора должно улучшить обдув двух приподнятых зон радиатора и частично организовать выдув горячего воздуха за пределы корпуса.

Оба вентилятора типоразмера 100 мм (диаметр лопастей 95 мм).

На силовых компонентах узла питания есть ребристый радиатор.

Пластина с обратной стороны радиатором не является, она просто защищает поверхность платы от внешних воздействий. Под эту пластину вдоль боковой грани устанавливается ребро жесткости. Все эти элементы придают дополнительную жесткость и препятствуют деформации текстолита под весом массивного кулера.

Дизайн платы нереференсный, весьма схожий с дизайном ASUS GTX680-DC2O-2GD5 и прочих топовых моделей прошлой серии.

Графический процессор запитан от восьми фаз, память от двух. Применен стандартный для ASUS контроллер DIGI+ ASP1212.

GPU GK110-300-A1 окружен массивной защитной рамкой.

Три гигабайта памяти набраны 12 микросхемами Samsung K4G20325FD-FC03.

Заводской разгон коснулся только ядра. Базовая частота повышена до 889 МГц при официальном Boost Clock 941 МГц. Память работает на рекомендованных 6 ГГц.

ASIC у нашего экземпляра оказался невысокий — 65,6%.

Бенчмарк Crysis: Warhead при максимальном качестве графики в 2560x1440 прогрел карту до 67 °C. Скорость вращения вентиляторов легко достигала 1700 об/мин. Шум низкий.
Более тяжелый тест в Unigine Valley benchmark легко прогрел ядро до 70 °C, а вентиляторы раскручивались уже до 1800 об/мин. Шум уже более явный, но никакого дискомфорта нет.
Отметим, что данные результаты получены в открытом корпусе при 27 °C в помещении. В аналогичных условиях грелся до 62-66 °C, но и кулер у него занимает аж три слота. Референс же при такой высокой температуре окружения прогревался до 80-81 °C и большую часть рабочего времени фукционировал на частотах близких к базовому значению 862 МГц. Напомним, что новые карты GeForce поддерживают GPU Boost 2.0, у которого приоритетным ограничением по умолчанию является температурный лимит. Видеокарта регулирует частоты Boost так, чтобы не превысить установленное значение температуры. Поэтому жесткие температурные условия автоматически немного снижают производительность из-за уменьшения Boost. У ASUS таких проблем нет, ведь мощное охлаждение просто не позволит достичь стандартного лимита в 79 °C. Лимит по мощности тоже увеличен. По скриншотам видно, что даже в Unigine Valley benchmark энергопотребление карты не более 91% от заданного максимума. Поэтому частота ядра у GTX780-DC2OC-3GD5 не меняется и постоянно держится на максимально возможном значении Boost в 993 МГц. Так что реальный выигрыш относительно референса больше, чем можно было бы подумать при сравнении официальных спецификаций. Но этот заводской разгон далеко не рекордный. Inno3D iChill работал на реальной частоте ядра в 1150 МГц.

Для мониторинга и разгона можно использовать родную утилиту ASUS GPU Tweak. Мы же, как видно, использовали стандартный MSI Afterburner. Функциональность программ особо не отличается. Можно отметить разве что возможность раздельной регулировки минимального и максимального напряжения ядра в ASUS GPU Tweak.

При родном напряжении 1,15 В карта легко достигла 1163 МГц по ядру. При повышении напряжения до максимальных 1,187 В удалось достичь стабильности на 1202 МГц при базовой частоте 1069 МГц. Память удалось разогнать до 7326 МГц. Результаты выше разгона, который демонстрировали карты стандартного дизайна. Особенно большой выигрыш в частоте памяти относительно Inno3D iChill.

Польза от софтвольтмода небольшая, но охладить ядро уже значительно сложнее. Поэтому пришлось поднимать обороты вентиляторов почти до максимума. При скорости вращения 80% от максимума ядро грелось до 69 °C в Crysis: Warhead.
В Unigine Valley benchmark температура достигала 74 °C.Характеристики тестируемых видеокарт

В тестирование добавлен видеоадаптер Inno3D iChill GeForce GTX 780 HerculeZ 3000 и референсный представитель от NVIDIA . В роли Radeon HD 7970 и Radeon HD 7970 GHz Edition выступает MSI R7970 Lightning . В нижней таблице приведены официальные спецификации всех участников тестирования. На сравнительных диаграммах производительности указан полный рабочий диапазон частот для GeForce, включая едва достигаемые пиковые значения.

Видеоадаптер	GeForce GTX 690	GeForce GTX Titan	Inno3D iChill GTX 780 HerculeZ 3000	ASUS GTX780-DC2OC-3GD5	GeForce GTX 780	GeForce GTX 770	Radeon HD 7970 GHz Edition	Radeon HD 7970
Ядро	2x GK104	GK110	GK110	GK110	GK110	GK104	Tahiti	Tahiti
Количество транзисторов, млн. шт	2x 3500	7100	7100	7100	7100	3500	4312	4312
Техпроцесс, нм	28	28	28	28	28	28	28	28
Площадь ядра, кв. мм	2x 294	561	561	561	561	294	365	365
Количество потоковых процессоров	2x 1536	2688	2304	2304	2304	1536	2048	2048
Количество текстурных блоков	2x 128	224	192	192	192	128	128	128
Количество блоков рендеринга	2x 32	48	48	48	48	32	32	32
Частота ядра, МГц	915-1019	836-876	1006-1046	889-941	863-900	1046-1085	1000-1050	925
Шина памяти, бит	2x 256	384	384	384	384	256	384	384
Тип памяти	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5
Частота памяти, МГц	6008	6008	6210	6008	6008	7010	6000	5500
Объём памяти, МБ	2x 2048	6144	3072	3072	3072	2048	3072	3072
Поддерживаемая версия DirectX	11.1	11.1	11.1	11.1	11.1	11.1	11.1	11.1
Интерфейс	PCI-E 3.0	PCI-E 3.0	PCI-E 3.0	PCI-E 3.0	PCI-E 3.0	PCI-E 3.0	PCI-E 3.0	PCI-E 3.0
Заявленный уровень мощности, Вт	300	250	n/a	n/a	250	230	250	250

Тестовый стенд

Конфигурация тестового стенда следующая:

процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
кулер: Thermalright Venomous X;
материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
блок питания: Seasonic SS-750KM (750 Вт);
монитор: ASUS PB278Q (2560х1440, 27”);
операционная система: Windows 7 Ultimate SP1 x64;

драйвер ASUS: NVIDIA GeForce 320.39;
драйвер GeForce GTX 780/770: NVIDIA GeForce 320.18;
драйвер остальных GeForce: NVIDIA GeForce 314.22;
драйвер Radeon HD 7970: ATI Catalyst 13.3 beta 3;
драйвер Radeon HD 7950: ATI Catalyst 13.4.

В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана .

Результаты тестирования

Assassin’s Creed III

В Assassin’s Creed 3 у ASUS средняя позиция между референсом и Inno3D в номинале и лучший результат среди собратьев при разгоне. Отрыв от Radeon HD 7970 GHz Edition на уровне 20-30%.

Battlefield 3

Преимущество ASUS над референсом в Battlefield 3 доходит до 6%. При разгоне наш герой не только обходит все остальные GeForce GTX 780, но и ускоренный Titan. При заводских частотах старший Radeon уступает 30-32%.

BioShock Infinite

Видеокарта ASUS в BioShock Infinite лучше референса на 6-7% и на 10% слабее Inno3D iChill. Отрыв от старшего соперника AMD составляет 33-39%. При разгоне ASUS нет равных среди GeForce GTX 780.

Crysis: Warhead

Соотношение сил в Warhead почти стандартное. GTX780-DC2OC-3GD5 быстрее старшего Radeon на 20-33%. Мизерное отставание от Titan в номинале и небольшое преимущество над ним при разгоне.

Crysis 3

Среднее преимущество ASUS над обычным GeForce GTX 780 в Crysis 3 на уровне 5%. Небольшая разница с Titan в номинале и скромное преимущество над старшим братом в разгоне. Старший Radeon слабее на 26-28%. Приятно, что при разгоне новый флагман NVIDIA может обеспечить комфортный fps даже при сглаживании MSAA 2x.

Far Cry 3

в Far Cry 3 наш герой традиционно обходит старший Radeon почти на треть. Преимущество над простым GeForce GTX 780 достигает 9-10%. Наблюдается даже мизерное преимущество над старшим Titan. При разгоне ASUS занимает вторую строчку рейтинга после GeForce GTX Titan.

Hitman: Absolution

Последний Hitman более лоялен к решениям AMD. Преимущество новых флагманов NVIDIA над Radeon HD 7970 GHz Edition небольшое, но есть. При разгоне ASUS в очередной раз немного обходит форсированный Titan.

Metro 2033

В Metro 2033 герой нашего обзора уступает 7% старшему GeForce GTX Titan и на 6% обходит стандартного собрата.

Sleeping Dogs

Для ASUS GTX780-DC2OC-3GD5 использовался более новый видеодрайвер в сравнении с другими GeForce. И судя по всему, он обеспечивает хороший прирост в Sleeping Dogs , ведь ASUS даже в номинале продемонстрировал результаты выше Titan. Дабы не вносить лишней путаницы мы выделили результаты ASUS и данные по Radeon в отдельный график, чтобы можно было их сравнить без оглядки на странные показания других участников NVIDIA.

Игра оптимизирована под графические решения AMD, но повышенные частоты и новый драйвер все же помогают одолеть Radeon HD 7970 GHz Edition.

Unigine Valley benchmark

В данном тесте позиции NVIDIA наоборот очень сильны. Отставание старшего Radeon от ASUS на уровне 40-50%. Рассматриваемая карта даже в номинале равна Titan, а при разгоне лучше.

Энергопотребление

Минимальная разница с референсом в номинале. При разгоне система с ASUS потребляет чуть больше системы с Inno3D, но разница тоже минимальна. На фоне неплохого преимущества по частотам такие показатели можно назвать очень хорошими. Нельзя не обратить внимание и на меньшие показатели в сравнении со старшим Radeon. Но в роли последнего выступал графический ускоритель MSI R7970 Lightning нестандартного дизайна. Это тоже нужно учитывать, ведь обычный референс может оказаться немного экономичнее.

Выводы

ASUS GTX780-DC2OC-3GD5 является нестандартной версией GeForce GTX 780 с измененным дизайном платы и обновленным кулером DirectCU II. Система охлаждения является эволюционным развитием конструктивных особенностей старых кулеров ASUS, но с рядом улучшений. Новый кулер стал компактнее, но весь объем в нем используется намного эффективнее. Все свободное пространство задействовано под радиатор. Даже крепежные рамки вентиляторов стали меньше, чтобы не создавать сопротивления воздушному потоку. Сами вентиляторы большого диаметра 100 мм и нестандартной формы. Уникальное сочетание двух разнотипных вентиляторов позволяет добиться максимально эффективного обдува всех зон массивного радиатора. А уменьшение размеров видеокарты до двух слотов будет очень актуально для энтузиастов, которые решат организовать Triple SLI. Продемонстрированные температуры заметно ниже показателей референса, как и более низкий шум. Хотя в этом плане Inno3D iChill GeForce GTX 780 HerculeZ 3000 все равно лучше благодаря мощнейшей трехслотовой системе охлаждения. Но тут мы снова возвращаемся к вопросам габаритов, что может создать некоторые проблемы. А еще на стороне ASUS столь веский аргумент, как лучший разгонный потенциал. Это, кстати, наглядно демонстрирует преимущество уникального дизайна PCB от ASUS над стандартным. GTX780-DC2OC-3GD5 одолел рубеж в 1,2 ГГц и продемонстрировал выдающийся разгон памяти. Благодаря такому разгону выигрыш относительно стандартного GeForce GTX 780 может составить до 30%. Конечно, столь высокий разгон не достижим в тихом режиме из-за необходимости прибегать к повышению напряжения. Но, напомним, что до уровня частот Inno3D карта легко гналась и при стандартном напряжении. Достичь уровня этого соперника при невысоких оборотах вполне реально. Отставание от GeForce GTX Titan небольшое и легко компенсируется минимальным разгоном, а при среднем разгоне вы уже получите более производительнее решение. Так что ASUS GTX780-DC2OC-3GD5 — еще один выдающийся представитель в ряду топовых GeForce GTX 780, который легко способен заменить Titan при меньшем шуме и рабочих температурах.

После знакомства с такой отличной картой интересно, когда же ASUS представит не просто OC-версию, а очередного чемпиона из TOP-серии, который должен по всем параметрам превзойти эту модель.

Оборудование для тестирования было предоставлено следующими компаниями:

ASUS — монитор ASUS PB278Q, плата ASUS Rampage IV Formula/Battlefield 3, видеокарта GTX680-2GD5 и GTX780-DC2OC-3GD5;
MSI — видеокарты R7970 Lightning и N770 TF 2GD5/OC;
Intel — процессор Intel Core i7-3930K и накопитель Intel SSD 520 Series 240GB;
Kingston — комплект памяти Kingston KHX2133C11D3K4/16GX;
Syntex — блок питания Seasonic SS-750KM;
Thermalright — Thermalright Venomous X.
