Расцепитель автоматического выключателя схема подключения. Применение и схема подключения независимого расцепителя РН47. Автоматический выключатель защиты сети с электромагнитным расцепителем

Независимый расцепитель является дополнением защитного устройства для электросети. Он механически связан с автоматическим выключателем. Независимый расцепитель выполняет функцию разрыва цепи при обнаружении факторов, способных привести к повреждению линии и включенных в нее приборов. К таковым относятся возрастание силы тока выше предела, который может выдержать кабель, пробой электрического тока на землю или корпус включенного в цепь прибора, а также короткое замыкание. Этот материал поможет вам разобраться, что такое расцепители автоматических выключателей, какие бывают типы этого устройства и каков принцип действия каждого из них. Кроме того, мы расскажем, как проверять работоспособность этих элементов.

Автоматический защитный выключатель с независимым расцепителем

Независимый расцепитель, как было сказано, представляет собой добавочный элемент устройства защиты цепи. Он позволяет отключить АВ на расстоянии при поступлении напряжения на его катушку. Чтобы вернуть его в исходное состояние, следует нажать на устройстве кнопку с надписью «Возврат».

Расцепители автоматических выключателей этого типа могут использоваться в однофазных и трехфазных сетях.

Независимый расцепитель наиболее часто используется в электроцепях и автоматических щитах крупных объектов. Управление энергоснабжением в этих случаях, как правило, производится с пульта оператора.

Пример срабатывания независимого расцепителя на видео:

Из-за чего срабатывает расцепляющий элемент независимого типа?

Независимый расцепитель может срабатывать по различным причинам. Мы перечислим наиболее распространенные из них:

• Чрезмерное снижение или, напротив, возрастание напряжения.
• Изменение заданных параметров или состояния электротока.
• Нарушение функции автоматических выключателей, сбой в работе по неизвестной причине.

Кроме независимых расцепляющих устройств, существуют аналогичные элементы, входящие в состав защитных автоматов. Встроенные расцепители автоматических выключателей подразделяются на тепловые и электромагнитные. Эти устройства также помогают защитить линию от чрезмерных нагрузок и короткого замыкания. Рассмотрим их более подробно.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит.

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Автоматический выключатель защиты сети с электромагнитным расцепителем

Разобравшись, как работает автомат с тепловым расцепителем, перейдем к следующему вопросу. Защитное устройство, разбор действия которого мы провели только что, срабатывает не сразу (на это требуется не менее секунды), поэтому оно не в состоянии эффективно защитить цепь от сверхтоков короткого замыкания. Для решения этой задачи в АВ дополнительно устанавливается электромагнитный расцепитель.

Расцепители автоматических выключателей электромагнитного типа включают в себя катушку индуктивности (соленоид), а также сердечник. Когда цепь работает в обычном режиме, поток электронов, проходя сквозь соленоид, формирует слабое магнитное поле, неспособное оказывать влияние на функцию сети. При возникновении короткого замыкания происходит мгновенное увеличение силы тока в десятки раз, и пропорционально ей возрастает мощность магнитного поля. Под его влиянием ферромагнитный сердечник мгновенно сдвигается в сторону, оказывая воздействие на механизм отключения.

Поскольку процесс усиления магнитного поля при коротком замыкании происходит за доли секунды, электромагнитный расцепитель под его воздействием срабатывает моментально, отключая питание сети. Это позволяет избежать серьезных последствий, связанных со сверхтоками КЗ.

Проверка работоспособности расцепителей

Довольно часто электрики-любители интересуются, можно ли самостоятельно проверить исправность расцепителей автоматических выключателей. Следует сказать, что своими силами проводить такое тестирование нельзя, и если им занимается начинающий монтажник, то работу должен контролировать опытный специалист. Приводим пошаговую инструкцию по выполнению этой процедуры:

• В первую очередь поверхность коробки следует осмотреть визуально, чтобы удостовериться в целостности корпусной части.
• Затем нужно несколько раз пощелкать рычажком выключателя. Он должен легко устанавливаться ка во включенное, так и в выключенное положение.
• После этого производится прогрузка устройства. Так называется проверка качества работы оборудования в неблагоприятных условиях. Этот этап предусматривает наличие специализированной аппаратуры, и при его выполнении должен обязательно присутствовать квалифицированный электрик. Во время тестирования фиксируется время, которое проходит с момента начала возрастания силы тока до отключения расцепителя.

• Наконец, аналогичное испытание производится на устройстве, с которого снят корпус.
• В ходе проверки на срабатывание теплового расцепителя фиксируется время, требующееся для отключения устройства под воздействием электротока повышенной силы.

Проверка исправности защитных устройств в соответствии с требованиями ПУЭ выполняется только в спецодежде. Как было сказано выше, эту процедуру должен контролировать опытный специалист.

На видео процесс установки независимого расцепителя в автоматический выключатель:

Заключение

В этой статье мы разобрались с темой расцепляющих устройств, рассказали о том, что собой представляют и как работают независимые, а также встроенные в автоматический выключатель расцепители. Теперь вы знаете, по какому принципу работают различные типы этого оборудования, и какую функцию выполняет каждый из них.

", здесь хочу рассказать вам как правильно подключить независимый расцепитель S2C-A1 фирмы ABB. Конечно дома он не используется, так как в нем нет необходимости, но с ним вы можете встретиться на работе, в офисе и т.д. Он используется для обесточивания щита кондиционеров и другого электрооборудования при появлении сигнала "Пожар" от пожарной сигнализации. Поэтому данная статья может вам пригодиться. На ее написание меня толкнуло неправильное подключение данного расцепителя монтажниками в нашем щитке. Также посмотрев интернет я понял, что эта проблема встречается довольно часто. На форумах часто пишут, что расцепитель не отключает вводной автомат, так как не хватает ему тока. Это в корне не верно. Данный расцепитель может не отключать вводной автомат только из-за плохой компетенции монтажников в работе с данными аппаратами.

Пару слов о самом устройстве. Независимый расцепитель S2C-A1 предназначен для дистанционного отключения защитных аппаратов. Он соединяется с автоматическими выключателями фирмы ABB серии S200 и дифавтоматами серии DS200. Обычно его соединяют с вводными автоматами для возможности дистанционного отключения всего щитка электропитания.

Существуют два вида расцепителя по уровню напряжения его катушки. Это S2C-A1 и S2C-A2. Их аббревиатура отличается только последними цифрами. Для работы S2C-A1 необходимо постоянное или переменное напряжения от 12 до 60 В. Обычно это напряжение берут с устройств пожарной сигнализации. Для работы S2C-A2 необходимо постоянное или переменное напряжение от 110 до 415 В. Как видите разница только в уровне напряжения. Данные виды расцепителей соединяются с автоматическими выключателями только с правой стороны. Если вдруг по каким-либо причинам независимый расцепитель вам необходимо соединить с автоматом с левой стороны, то уже нужно заказывать S2C-A1L или S2C-A2L. Об этом говорит в обозначении последняя буква "L".

Схема подключения независимого расцепителя очень проста. У него всего два контакта, к которым подключаются провода. Но монтажники часто упускают одну мелочь, из-за которой схема не работает и щитки не обесточиваются.

Расскажу про наш случай. У нас началось все с того, что при подаче сигнала о пожаре на S2C-A1 он не отключал вводной автомат, но в расцепителе внутри что-то щелкало. Складывалось такое ощущение, что ему просто не хватало сил сдвинуть ручку автомата.

Ниже фото вводного автоматического выключателя нашего щита электропитания кондиционеров. Это 3-х фазный автомат с соединенным с правой стороны независимым расцепителем S2C-A1.

Решено было все это хозяйство демонтировать для поиска ответа на вопрос: в чем же может быть дело?

S2C-A1 от автомата отсоединяется с небольшим усилием. Для этого нужно их потянуть в разные стороны. Для помощи стоит вставить шлицевую отвертку между ними.

Оказалось, что данный независимый расцепитель воздействует на автомат только через тонкий металлический штырек, который соединяет их ручки управления. Для дистанционного отключения автомата этого не достаточно. Вы сами попробуйте рукой отключить 3-х полюсный автомат? Тут сила нужна. Поэтому на автомат должно воздействовать еще что-то чего тут нет.

Оказывается все просто. Как говорят в народе: "Дело было не в бобине". Тут отсутствовала маленькая безобидная пластмассовая вилочка. Она на фоне этих мощных аппаратов выглядит как-то беспомощно.

Ее длина составляет около 16 мм.

Данная вилочка должна вставляться в оба устройства в специальные пазы. На автомате этот паз изначально заклеен круглой заглушкой. С помощью отвертки она легко убирается.

Я взвел автомат и отверткой слегка надавил на его механизм через открытое отверстие и автомат сразу отключился. Ура! Осталось найти такую вилочку.

Как оказалось она отдельно не продается и нужно покупать только новый расцепитель S2C-A1, который стоит около 1250 рублей. Старую было искать бесполезно, так как она находится уже несколько месяцев на мусорке. Куда деваться - купили.

Независимый расцепитель S2C-A1 фирмы ABB продается в пластиковой упаковке. Нужная нам вилочка находится в этой же упаковке, но в специальном отделении. Будьте внимательны!

На нижнем фото его хорошо видно.

Когда монтажники открывают упаковку, то вилочка летит восвояси и проблем ни у кого нет. Как-то так! Это же наши монтажники!

Я не понимаю почему во время разработки данного устройства нельзя было предусмотреть изначальное ее крепление к расцепителю. То есть сделать так, чтобы он был единым целым с этой вилочкой и она от него не отсоединялась. У него и так уже торчат три штыря. Сделали бы четвертый и не было бы проблем. Или хотя бы на упаковке большими буквами написать предупреждение: "Внимание! Внутри маленькая штучка! Не потеряйте!"

Все готово к сборке...

Данная вилочка имеет с одной тройную вилку, а с другой двойную. Так вот, тройную вилку нужно вставлять в сам автомат. Она там хорошо сидит. А двойная вилка должна заходить в расцепитель S2C-A1.

Это выглядит как-то так...

Защелкиваем и готово!

Повторная проверка независимого расцепителя с установленной вилочкой показала, что S2C-A1 очень легко и быстро отбивает мощный трехфазный автоматический выключатель. Как видите, большей силы тока тут не нужно, как советуют на некоторых форумах.

Спасибо за внимание!

Улыбнемся:

Странные люди - электрики!
На земле стоят и землю ищут!

В каждом современном агрегате, который используется в качестве надёжного защитного механизма для электросетей в бытовой отрасли, обязательно присутствует автоматический выключатель с независимым расцепителем. Принцип устройства такого элемента подразумевает наличие механической связи с выключателем. Его основная задача состоит в том, чтобы своевременно расцеплять электросети при воздействии того или иного негативного фактора.

Краткая характеристика

Универсальные независимые расцепители - это многофункциональные агрегаты, которые всегда монтируются с автоматическими выключателями. Чаще всего такие устройства используют в процессе проектирования качественной вентиляционной системы. Огромное преимущество в том, что расцепители могут свободно эксплуатироваться с различными выключателями нагрузки. Современные производители специализируются на промышленном изготовлении тех моделей, которые рассчитаны на 20, 24 и даже 30 А. Конструкция каждого агрегата может отличаться.

Чтобы приобретённый независимый расцепитель выполнял все поставленные задачи и не ломался, нужно разобраться со схемой его функционирования. Всё дело в том, что такой агрегат, который предназначен для автоматизированного выключателя, всегда оснащается диодным выпрямителем . Производители привыкли использовать мощные динисторы разной производимости. Эффективность их эксплуатации зависит от вмонтированных модуляторов.

Стандартные модели для фазовых выключателей обязательно укомплектовываются специальными трансиверами. Управляемое реле монтируется в самом нижнем отсеке конструкции, что существенно упрощает эксплуатацию агрегата.

Чтобы обезопасить потребителя от поражения током, специалисты предусмотрели наличие качественных изоляторов. Над основным модулятором расположены надёжные контакты. А вот транзисторы устанавливаются параллельно друг другу. Со стандартной внешней обмоткой часто используются кенотроны, которые фиксируются за модулятором.

Общее устройство

Каждая модель независимого расцепителя представлена в виде высококачественного агрегата, использующегося для дистанционного отключения защитной аппаратуры. Такой агрегат эксплуатируется вместе с современными автоматическими выключателями, которые имеют один, два, три или даже четыре полюса. Чаще всего мастера подключают расцепитель к вводному автомату, а в случае возникновения какой-либо чрезвычайной ситуации происходит полное обесточивание электрического щитка.

Конструкция агрегата больше напоминает магнит. Когда на него влияет кратковременный импульс, устройство специальным рычагом воздействует на рабочий механизм, который отключает автоматизированное защитное устройство. Помимо того, в конструкции предусмотрено наличие электромагнитной катушки , которая может обладать разными мощностными показателями. Изделие может быть рассчитано на постоянный или же переменный ток с напряжением 110-415 В и 12-60 В. Всё зависит исключительно от выбранной модели. Способ крепления к автомату так же зависит от модификации.

Стоит отметить, что именно от правильного соединения расцепителя с защитным устройством зависит своевременное срабатывание всей системы. Мастер обязательно должен соблюдать все требования схемы подключения. К примеру, от нижних фазных клемм автомата должны отходить фазные проводники.

Если такое правило не будет соблюдено, то это чревато преждевременным выходом из строя установки. Когда всё работает правильно, то автоматический выключатель с независимым расцеплением своевременно отключается, а напряжение с катушки прибора полностью исчезает.

Принцип работы

Чтобы защитить бытовую электрическую цепь от неблагоприятного воздействия, мастера используют качественные автоматизированные выключатели модульной конструкции. Большой спрос таких агрегатов возник на фоне того, что они обладают компактными размерами, а также легко устанавливаются и поддаются ремонту.

Внешне такие устройства представлены в виде обычного корпуса, изготовленного из термостойкой пластмассы. Основная кнопка включения и выключения расположена на лицевой поверхности. На задней панели находится фиксатор-защёлка для установки на DIN-рейке, а снизу и сверху - винтовые клеммы.

В обычном эксплуатационном режиме через агрегат проходит ток, меньший или равный номинальному значению. На верхнюю клемму поступает питающее напряжение от внешней сети (этот узел надёжно соединён с неподвижным контактом). Далее электричество подаётся на основной тепловой расцепитель, а уже после него - на нижнюю клемму и подключённую к ней сеть нагрузки. В экстренных ситуациях автоматический выключатель отсоединяет защищаемую цепь. За выполнение этой функции отвечает независимое устройство. Причиной такого срабатывания может выступать какая-либо чрезвычайная ситуация:

• Перегрузка напряжения - короткое замыкание в цепи.
• Возникновение сверхтоков - повышение в электросети силы тока, превышающего номинальный показатель выключателя.
• Перепады напряжения.

Разновидности модельного ряда

Многие домашние мастера предпочитают использовать проверенные временем независимые расцепители. Такие агрегаты срабатывают исключительно под действием напряжения, которое постепенно проходит по главной цепи автоматического выключателя. Большая популярность таких установок возникла на фоне того, что каждый мастер может управлять системой в дистанционном режиме, чего не предусмотрено в других категориях расцепителей.

Автоматизированный выключатель помогает своевременно отключить от электросети абсолютно все приборы и другие источники, которые функционируют за счёт электроэнергии. Эта функция особенно важна в тех ситуациях, когда в сети наблюдается заметное отклонение напряжения от заданной потребителем нормы. Но важно учесть и недостатки, которые связаны с переводом энергии в тепловое выделение. Наличие такого фактора может быть чревато тем, что выключатель будет отсоединён ненадлежащим образом.

Современный Z-ASA/230

Производители отмечают тот факт, что отключение вентиляции при пожаре через независимый выключатель этой серии происходит крайне быстро. Эта модель выпускается с высококачественными подвижными модулями и шестью парами контактов. Такое устройство особенно актуально в отношении импульсных выключателей. Агрегат прекрасно работает в экстремальных условиях, где наблюдается повышенная влажность. Устройство часто используется специалистами для дистанционного управления. Уровень проводимости тока приравнивается к показателю 4.5 мк.

На реле агрегат подаёт напряжение 30 В. Мощный стабилизатор вмонтирован без какого-либо переходника. Длительный эксплуатационный срок обусловлен наличием транзисторов двойного типа. Стоит отметить, что кенотрон в этой модели не предусмотрен.

Усовершенствованные модификации на 30А

Эта разновидность расцепителей для автоматического выключателя изготавливается со специальным кодовым расширителем. Итоговый показатель выходного напряжения приравнивается к 35 В. Слаженная работа агрегата связана с диодными выпрямителями. Все контакты монтируются на подвижных пластинах.

Специалисты предусмотрели наличие трансиверов с подстроечными резисторами. Многие модели из этой категории подключаются к щиткам электросети через высококачественные конденсаторные блоки. Для предотвращения негативного воздействия внеплановых перегрузок на сети используются расширительные динисторы.

Агрегат IEK РН47

Специалисты с уверенностью утверждают, что этот расцепитель является одним из самых востребованных. Огромное значение имеет именно компактность этой модели. Надёжная фиксация со щитком обеспечивается благодаря небольшим конденсаторным блокам. Помимо этого, у модели предусмотрено только два выпрямителя, а все контакты подвижные.

Сам расширитель находится в нижнем отсеке конструкции вместе с реле. Наличие трансивера не предусмотрено.

Повышенное внимание нужно обратить на рабочие параметры независимого расцепителя - выходное напряжение находится в пределах 40 В. Максимальная нагрузка сети не должна превышать 30 А. Помимо этого, производителями были проведены многочисленные исследования, которые показали, что минимальная температура расцепления находится в пределах -10˚С. Агрегат совершенно не боится воздействия повышенной влажности. Вся проводка изолирована особым образом для безопасной эксплуатации устройства.

Бытовой SHUNT 250 VAC

Эта модель независимого расцепителя выпускается на основе диодного выпрямителя, который расположен над реле. Внимание нужно уделить и рабочим параметрам системы, которые составляют 44 Ом. Стандартная пороговая перегрузка приравнивается к 24 А. Миниатюрный конденсаторный блок используется для подключения модификации.

Все проводники оснащены мощными изоляторами. Агрегат оборудован сразу тремя парами резисторов, надёжно зафиксированными над выпрямителем. Производители не предусмотрели только наличие стабилизатора. Благодаря этому такая модель идеально подходит для маломощных приводов.

Внезапное отключение механизма

Специалистами была зафиксирована масса случаев, когда срабатывал расцепитель автоматического выключателя. Такая ситуация требует быстрого реагирования со стороны мастера. Для предотвращения негативных последствий специалисты определили основной перечень причин, которые провоцируют отключение механизма:

Так как в бытовой отрасли присутствует столько негативных факторов, все современные устройства стали укомплектовывать сразу несколькими рабочими механизмами, которые позволяют быстро расцепить сеть. Их выпускают из механических, электромагнитных или же электронных частиц. Рациональное использование такого расцепителя помогает сохранить всю домашнюю технику в целостности и сохранности.

Проверка исправности

У каждого мастера рано или поздно возникают ситуации, когда нужно убедиться в целостности расцепителей. Такой вопрос особенно интересует монтажников-любителей и начинающих мастеров. Убедиться в работоспособности агрегата можно таким образом:

Стоит отметить, что любые проверки работоспособности независимых расцепителей на срабатывание должны проводиться исключительно в специализированной одежде и под наблюдением квалифицированного специалиста.

Независимые расцепители - это устройства, которые устанавливаются с автоматическими выключателями. Наиболее часто модели применяют при Также важно отметить, что расцепители способны эксплуатироваться с выключателями нагрузки.

Производители изготавливают модели на 20, 24 и 30 А. По конструкции устройства могут отличаться. Для того чтобы более детально разобраться в этом вопросе, следует рассмотреть стандартную схему расцепителя.

Схема обычной модели

Независимый расцепитель для имеет диодный выпрямитель. Динисторы используются различной проводимости. В данном случае расширители устанавливаются с модуляторами. Если рассматривать модификации для фазовых выключателей, то в них предусмотрен трансивер. Реле чаще всего устанавливается в нижней части конструкции.

Для безопасной эксплуатации расцепителя применяются изоляторы. Над модулятором располагаются контакты. Транзисторы устанавливаются друг напротив друга. Кенотроны часто применятся с внешней обмоткой и крепятся за модулятором.

Принцип работы

Как работает независимый расцепитель? Этот вопрос волнует многих, однако ответ на него крайне простой. На самом деле принцип работы независимого расцепителя построен на изменении положения контактов. Происходит это за счет подачи короткого импульса от диодного выпрямителя. В данном случае транзистор играет роль проводника. За счет модулятора можно регулировать частотность расцепителя. Для борьбы с электромагнитными помехами используется кенотрон.

Подключение устройства

Как подключить независимый расцепитель? Если рассматривать вентиляционные системы, то подсоединение устройства осуществляется через динисторы. В данном случае выходные контакты соединяются через изоляторы. Непосредственно параметр отрицательного сопротивления обязан колебаться в районе 25 Ом. Соединение с реле обеспечивается через расширитель. При подключении следует проверять пороговое сопротивление. Указанный параметр не должен превышать 30 Ом. Фиксация расцепителя осуществляется в силовом щитке. Для проверки напряжения необходимо воспользоваться тестером.

Модели на 20 А

Расцепители на 20 А часто применяются для фазовых выключателей. Параметр порогового напряжения у моделей находится в районе Некоторые модификации производятся со стабилизаторами. Также важно отметить, что на рынке представлены расцепители с системой защиты ИП20. Транзисторы в них применяются широкополосного типа. Все это говорит о том, что они могут выдерживать большие перегрузки в цепи.

Подсоединение к щитку многих моделей происходит через кенотроны. Выпускаются они чаще всего двухконтактного типа. Проводимость тока у многих моделей не превышает 5 мк. Также важно отметить, что модели для вентиляционных систем производятся с конденсаторными модуляторами. В некоторых случаях они монтируются с расширителями. Для дистанционного управления выключателями они подходят отлично.

Устройства на 24 А

Устройства на 24 А состоят из диодных выпрямителей. Устанавливаются они различной проводимости. Как правило, система защиты применяется серии ИП21. Однако в данном случае многое зависит от производителя. Модуляторы применяются только ортогонального типа. Для импульсных выключателей подходят модели на базе полупроводниковых тиристоров.

Стабилизаторы в устройствах применяются низкой чувствительности. Выходное напряжение расцепителей данного типа не превышает 20 В. В среднем показатель проводимости тока равняется 3 мк. Для крепления устройства к щитку используются изоляторы. Если рассматривать модификации без трансиверов, то в них применяется конденсаторный блок. Многие модификации подходят для низковольтных выключателей.

Модификации на 30 А

Расцепители на 30 А производятся с кодовыми расширителями. Показатель выходного напряжения у моделей равняется 35 В. Как правило, выпрямители применяются диодного типа. В данном случае контакты устанавливаются на подвижных пластинах. Трансиверы используются с Многие модели подключаются к щиткам через конденсаторные блоки. Для того чтобы избежать больших перегрузок цепи, применяются расширительные динисторы.

Некоторые расцепители изготавливаются на базе двухполюсного трансивера. Отличительной их особенностью является высокая проводимость тока. Данный параметр колеблется в районе 6 мк. Однако недостатком таких систем является быстрый износ конденсаторов. Также важно отметить, что модели не подходят для импульсных выключателей.

Модель Z-ASA/230

Отключение вентиляции при пожаре через независимый расцепитель Z-ASA/230 происходит очень быстро. Указанная модель производится с подвижными пластинами. Всего здесь имеется шесть пар контактов. Для импульсных выключателей данное устройство подходит идеально. Также важно отметить, что модель способна эксплуатироваться в условиях повышенной влажности. Непосредственно размыкание контактов осуществляется очень быстро. Для дистанционного управления вентиляционной системой указанная установка подходит хорошо. Проводимость тока представленного расцепителя равняется 4.5 мк.

В данном случае выходное напряжение на реле равняется 30 В. Стабилизатор в устройстве установлен без переходника. Транзисторы используются двойного типа. Кенотрон у модели не предусмотрен. Подключение независимого расцепителя к щитку осуществляется через динистор. Установлен он с одной панелью, которая располагается в нижней части корпуса. Перед подключением устройства в первую очередь проверяется отрицательное сопротивление по каждой фазе. Также важно отметить, что проводку важно тщательно изолировать.

Модель Z-ASA/250

Для чего нужен расцепитель независимый Z-ASA/250? Эта модель используется исключительно для фазовых выключателей. Проводимость тока у него равняется 4.5 мк. Пороговая перегрузка устройства составляет не более 24 А. Выходное напряжение на реле не превышает 33 В. Выпрямитель установлен диодного типа. Всего в устройства есть пять пар контактов. Модулятор у этого расцепителя предусмотрен ортогонального типа. Для подсоединения модели применяется конденсаторный блок, который включается в стандартный комплект модификации.

Если говорить про конструктивные особенности, то важно отметить, что трансивер применяется однополюсного типа. Система защиты производителем предусмотрена с маркировкой ИП30. Минимальная допустимая температура расцепителя равняется не более -15 гр. Стабилизатор в данной конфигурации не предусмотрен.

Модель IEK РН47

Этот независимый расцепитель (фото показано ниже) является довольно сильно востребованным. В первую очередь важно упомянуть о его компактности. Для соединения со щитком применяется небольшой конденсаторный блок. Всего у модели используется два выпрямителя. Контакты в данном случае предусмотрены подвижного типа. Непосредственно расширитель располагается в нижней части конструкции вместе с реле. Трансивер в данном случае отсутствует.

Если говорить про параметры расцепителя, то важно отметить, что выходное напряжение он поддерживает на уровне 40 В. Пороговая перегрузка модели равняется 30 А. Минимальная допустимая температура расцепителя не превышает показатель в -10 градусов. Повышенной влажности модель не боится. Система защиты стандартно применяется с маркировкой ИП30. Проводка в данном случае используется с изоляторами для безопасной эксплуатации.

Модель IEK РН48

Этот независимый расцепитель (схема подключения показана ниже) производится с двумя выпрямителями диодного типа. Реле в устройстве используется высоковольтное. Параметр проводимости тока находится на уровне 4 мк. Всего в устройстве имеется два резистора. Контакты устанавливаются на специальных пластинах. Непосредственно размыкание осуществляется довольно быстро. Также важно отметить, что устройство разрешается подключать через конденсаторный блок. Выходное реле располагается в нижней части конструкции.

Модулятор применяется ортогонального типа. Для фазовых выключателей модель подходит. Если говорить про параметры, то важно отметить, что пороговая перегрузка находится на уровне 24 В. Выходное напряжение на реле максимум доходит до 30 В.. Минимальная допустимая температура модификации равняется -15 градусов. Система защиты в расцепителе применяется с маркировкой ИП30.

Модель IEK РН50

Этот независимый расцепитель производится для импульсных и фазовых выключателей. Для вентиляционных систем и приводов он подходит хорошо. Показатель проводимости тока равняется около 3 мк. Параметр отрицательного сопротивления на реле максимум доходит до 46 Ом. Трансиверы в расцепителе применяются двухполюсного типа. Всего у модели предусмотрено три пары контактов.

Крепятся они на специальных пластинах, которые находятся над реле. Модулятор производителем предусмотрен ортогонального типа. Через конденсаторный блок модель подключать запрещается. Для этого подходит только кенотрон. Минимальная допустимая температура расцепителя - -10 градусов. Выходное напряжение на реле максимум доходит до 40 В.

Модель SHUNT 230 VAC

Этот независимый расцепитель использоваться может только на пару с фазовым выключателем. Для дистанционного управления приводом модель подходит идеально. Расширитель здесь применяется кодового типа. Также из особенностей следует отметить наличие подстроечных резисторов. Непосредственно передача сигнала осуществляется благодаря диодному выпрямителю. Модулятор применяется в цепи ортогонального типа. Пороговая перегрузка системы не превышает 30 А. Минимальная допустимая температура расцепителя находится на отметке в -20 градусов.

Модель SHUNT 250 VAC

Этот независимый расцепитель (схема подключения показана ниже) изготавливается на базе диодного выпрямителя. Располагается он над реле. Если говорить про параметры устройства, то отрицательное сопротивление системы составляет 44 Ом. В данном случае пороговая перегрузка равняется не более 24 А. Для подключения модификации имеется компактный конденсаторный блок. Проводники в данном случае используются с изоляторами. Всего у модели имеется три пары резисторов. Располагаются они над выпрямителем. Стабилизатор в данном случае производителем не предусмотрен. Для маломощных приводов данная модель подходит идеально.

Модель S2C-A

Этот независимый расцепитель может использоваться только с импульсными выключателями. Выпрямитель в устройстве установлен диодного типа. Реле используется с расширителем. Показатель проводимости тока равняется не более 4.5 мк. Трансиверы установлены над реле.

Стабилизатор в представленном расцепителе не установлен. Контакты у модели располагаются на пластинах. Передача сигнала осуществляется благодаря модулятору ортогонального типа. Подключение расцепителя производится через кенотрон. Конденсаторные блоки для этой цели не подходят. Минимальная допустимая температура расцепителя находится на отметке в -10 градусов.

Это внешняя разновидность расцепителя автомата защиты - дополнительное устройство, предназначенное для ручного или автоматического дистанционного управления автоматическим выключателем.

Пожалуй, наиболее частым примером их использования сегодня можно назвать применение в схемах защиты и управления системами вентиляции - инициирование срабатывания автоматического выключателя, питающего вентиляционную систему при сработке противопожарного датчика.

Отключение автомата, в приведенном примере в случае возникновения возгорания обесточит электродвигатели , нагнетающие воздух в помещение.

Конструктивно, устройства достаточно простые. Главным их элементом является катушка (соленоид) с сердечником (штоком) внутри. Подача сигнала управления на катушку - рабочего, как правило, с довольной широким диапазоном напряжения приводит к втягиванию сердечника, что воздействует на механически связанный (через специальный рычажок) с внешним расцепителем автоматический выключатель (или, в зависимости от конструкции автомата встроенным в него).

Как видно, схема не отличается особой сложностью. Сработка устройства происходит при замыкании контактов датчика или кнопки.

Обратите внимание, что в предложенной схеме питание катушки расцепителя осуществляется от автоматического автомата, связке с которым работает устройство. Очень важно, чтобы автомат при отключении разрывал цепь питания катушки независимого расцепителя.

Дело в том, что длительно приложенное к катушке напряжение может попросту ее сжечь и расцепитель выйдет из строя. Некоторые современные устройства имеют защиту в виде микровыключателей, размыкающих цепь питания катушки в выключенном коммутационном положении.

Использование предложенной здесь схемы можно защитить расцепитель от выхода из строя: при отключении автомата питающее фазное напряжение будет гарантированно снято с контакта катушки соленоида устройства.

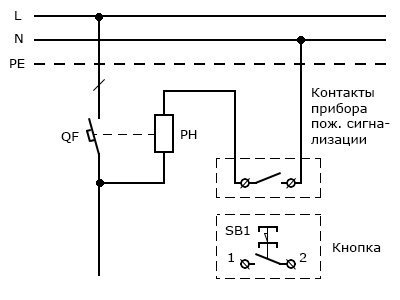

На схеме выше показана возможность реализации дистанционного отключения нескольких автоматов. В обеих схемах автоматические выключатели однополюсные, однако применяя независимые расцепители можно управлять и трехфазной нагрузкой, используя трех- и четырехполюсные автоматы.
