ДИПЛОМНАЯ РАБОТА

ТЕМА: техническое обслуживание и ремонт кабельных линий

Выполнил: обучающийся группы №35

Бобков Юрий Александрович

Проверил: преподаватель Соболев В.А.

Введение.

Силовые кабели.

1 Устройство силовых кабелей.

2 Кабельные блоки, эстакады, галереи, коллекторы, траншеи.

3 Выбор и применение кабелей.

Определение мест повреждения в кабельных сетях

1 Виды и характер повреждений кабельных линий

2 Структура системы поиска мест повреждений

3 Характеристика высокочастотных методов ОМП

4 Характеристика низкочастотных методов ОМП

Ремонт кабельных линий.

1 Общие указания по ремонту.

2 Ремонт защитных покровов.

3 Ремонт металлических оболочек.

4 Восстановление бумажной изоляции.

5 Ремонт токопроводящих жил.

6 Ремонт соединительных муфт.

7 Ремонт концевых муфт наружной установки.

8 Ремонт концевых заделок.

9 Ремонт кабельных линий 0,38…10 кВ.

Обслуживание кабельных линий.

Список используемой литературы.

Приложение.

Введение

Как известно основа надёжного электроснабжения потребителей электрической энергией - безаварийная работа кабельных линий. Бесперебойное электроснабжение потребителей городских сетей и промышленных предприятий зависит от принятых на стадии проектирования новых, прогрессивных технологических решений и использования современной кабельной арматуры, от качественной прокладки кабелей и строгого выполнения всех требований при эксплуатации кабельных линий.

Несмотря на растущее качество изоляции кабельных линий, нельзя исключать их повреждений. Более того, удельное количество повреждений - достаточно устойчивая характеристика определённого класса электрических сетей.

Определение мест повреждения (ОМП) - наиболее сложная, а часто и наиболее длительная технологическая операция по восстановлению повреждённого элемента сети. Это оперативная задача диспетчерских служб электрических сетей.

Затраты средств на ОМП составляют существенную часть эксплуатационных издержек в электросетях. Доля же капитальных затрат на устройства для ОМП в общих капитальных затратах относительно мала. Внедрение прогрессивных методов и средств ОМП даёт значительный экономический эффект. Он складывается из своевременного выявления слабых мест в кабельных линиях, путём проведения профилактических высоковольтных испытаний, сокращения перерывов электроснабжения, уменьшения объёмов ремонтных работ и снижения расходов на земляные работы в летний период времени. Совокупность операций по поиску повреждений и восстановлению работоспособности кабельной линии рассматривается как единая взаимосвязанная система.

1. Силовые кабели

1 Устройство силовых кабелей

Силовые кабели предназначены для передачи электроэнергии, используемой для питания электрических установок. Они имеют одну или несколько изолированных жил, заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может быть защитный покров, а в необходимых случаях - броня.

Силовые кабели состоят из токопроводящих жил, изоляции, оболочек и защитных покровов. Помимо этих основных элементов в конструкцию силовых кабелей могут входить экраны, нулевые жилы, жилы защитного заземления и заполнители (рис. 1.1).

Токопроводящие жилы, предназначенные для прохождения электрического тока, бывают основными и нулевыми. Основные жилы применяются для выполнения главной функции кабеля - передачи электроэнергии. Нулевые жилы, предназначенные для протекания разности токов фаз (полюсов) при неравномерной их нагрузке, присоединяются к нейтрали источника тока.

Жилы защитного заземления являются вспомогательными и предназначены для соединения не находящихся под рабочим напряжением металлических частей электроустановки, к которой подключен кабель… с контуром защитного заземления источника тока.

Изоляция служит для обеспечения необходимой электрической прочности токопроводящих жил кабеля по отношению друг к другу и к заземленной оболочке (земле).

Экраны используются для защиты внешних цепей от влияния электромагнитных полей токов, протекающих по кабелю, и для обеспечения симметрии электрического поля вокруг жил кабеля.

Заполнители предназначены для устранения свободных промежутков между конструктивными элементами кабеля в целях герметизации, придания необходимой формы и механической устойчивости конструкции кабеля.

Рис. 1.1. Сечения силовых кабелей: а - двухжильные кабели с круглыми и сегментными жилами; б - трехжильные кабели с поясной изоляцией и с отдельными оболочками; в - четырехжильные кабели с нулевой жилой секторной, круглой и треугольной формы; 1 - токопроводящая жила; 2 - нулевая жила; 3-- изоляция жилы; 4 - экран на токопроводящей жиле; 5 - поясная изоляция; 6 - заполнитель; 7 - экран на изоляции жилы; 8 - оболочка; 9 - бронепокров;10 - наружный защитный покров

Оболочки защищают внутренние элементы кабеля от увлажнения и других внешних воздействий.

Защитные покровы предназначены для защиты оболочки кабеля от внешних воздействий. В зависимости от конструкции кабеля в защитные покровы входят подушка, бронепокров и наружный покров.

Различным конструкциям кабелей присвоены буквенные индексы.

Силовые кабели с бумажной изоляцией, пропитанной или обедненной, предназначены для эксплуатации в стационарных установках и в земле при температуре окружающей среды от плюс 50 до минус 50 °С и относительной влажности до 98 % при температуре до плюс 35 °С. Изготовляются они для номинальных напряжений 1, 6 и 10 кВ переменного тока частотой 50 Гц, но могут быть использованы в сетях постоянного тока (рис. 1.2).

Рис. 1.2. Силовые кабели: а - с бумажной; и б - резиновой изоляцией; 1 - наружный покров; 2 - бронелента; 3 - кабельная пряжа; 4 - кабельная бумага; 5 - оболочка; 6 - поясная изоляция; 7 - заполнитель; 8 - изоляция жилы; 9 - токопроводящая жила

Силовые кабели с бумажной изоляцией, пропитанные нестекающим составом, предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней и эксплуатации при температуре окружающей среды от плюс 50 до минус 50 °С и относительной влажности 98 % при температуре до плюс 35 °С и изготовляются для напряжений 6 и 10 кВ переменного тока частотой 50 Гц, но могут быть использованы и в сетях постоянного тока.

Силовые кабели с пластмассовой изоляцией, в пластмассовой или алюминиевой оболочке с защитными покровами или без них, предназначены для передачи и распространения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66; 1; 3 и 6 кВ частотой 50 Гц.

Кабели могут эксплуатироваться при температуре окружающей среды от минус 50 до плюс 50 °С, относительной влажности воздуха 98 % при температуре плюс 35°С, в том числе при прокладке на открытом воздухе с защитой от воздействия солнечной радиации.

1.2 Кабельные блоки, эстакады, галереи, коллекторы, траншеи

Основным способом канализации электрической энергии на промышленных предприятиях являются кабельные линии. На крупных предприятиях число кабельных линий может доходить до 25 000 при общей длине до 2500 км. Для размещения такого количества кабелей необходимо устройство специальных кабельных сооружений. Наиболее простым и дешевым сооружением является земляная траншея, но так как число повреждений при этом способе составляет около 40 %, то применяется он реже по сравнению с прокладкой в специальных сооружениях.

На предприятиях редко отдают предпочтение какому-либо одному способу прокладки и применяют чаще смешанную прокладку. В качестве сооружений используются:

Земляная траншея. Глубина траншеи от планировочной отметки для кабелей напряжением до 10 кВ должна быть 0,8 м, при пересечении улиц, площадей - 1,1 м

Рис.1.1. Укладка кабеля в траншее

Меньшая глубина траншеи (до 0,6 м) допускается при вводе кабелей в здания, сооружения, а также в местах пересечений с подземными сооружениями при условии защиты кабелей от механических повреждений на участках длиной до 5 м. Ширина траншеи при прокладке в ней силовых кабелей до 10 кВ принимается не менее указанной в табл. 1.2 и на рис. 1.2. Укладывают кабели на подсыпку, а сверху засыпают слоем мелкой земли,
не содержащей строительного мусора и шлака. Трассы маркируют опознавательными знаками, закрепляемыми на стенах постоянных здании и сооружений или на столбиках из угловой стали (пикеты). Знаки размещают на углах и поворотах трассы, в местах установки соединительных муфт, на пересечениях путей сообщения (с обеих сторон), у вводов в здания. На знаках размером 100 х 100 мм указывают знак напряжения (красной краской), обозначение кабельной трассы, расстояние от сооружения (цифрами) и направление к нему (стрелками), № знака (черной краской). Фон знака белый.

Рис.1.2. Размеры траншеи для прокладки кабелей 1…10 кВ: В1 - размер на дне траншеи; В2 - размер у поверхности земли; В3 - зона отвода

Примерные образцы опознавательных знаков:

Рис.1.3. Кабельные знаки: а - траншея; б - кабельная муфта; в - поворот траншеи под углом

Размеры каналов:

Ширина - 600…1200 мм, высота - 300…900 мм.

Этот способ прокладки хорошо защищает от механических повреждений, но там, где могут быть пролиты металл или агрессивные вещества, сооружение кабельных каналов не допускается (рис. 1.5).

Кабельный туннель - это подземное сооружение (коридор) с расположенными в нем опорными конструкциями для размещения на них кабелей и муфт, позволяющее производить прокладку, ремонты и осмотры со свободным проходом по всей длине (рис. 1.6)

КТ сооружают из сборного ж/б и снаружи покрывают гидроизоляцией. Заглубление - 0,5м.

Проходы в кабельных туннелях, как правило, должны быть не менее 1 м, однако допускается уменьшение проходов до 800 мм на участках длиной не более 500 мм.

Рис. 1.4. Сборные железобетонные каналы: а - лотковые типа ЛК; б - из сборных плит типа СК; 1 - лоток; 2 - плита перекрытия; 3 - подготовка песчаная; 4 - плита; 5 - основание.

Рис.1.5. Варианты прокладки кабелей в кабельных каналах: а - расположение кабелей на одной стенке на подвесках; б - то же на полках; в - то же на обеих стенках на подвесах; г - то же на одной стенке на подвесах, на другой на полках; д - то же на обеих стенках на полках; е - то же на дне канала

Пол туннеля должен быть выполнен с уклоном не менее 1 % в сторону водосборников или ливневой канализации. При отсутствии дренажного устройства через каждые 25 м должны быть устроены водосборные колодцы размером 0,4 х 0,4 х 0,3 м, перекрываемые металлическими решетками. При необходимости перехода с одной отметки на другую должны быть устроены пандусы с уклоном не более 15°.

В туннелях должна быть предусмотрена защита от попадания грунтовых и технологических вод и обеспечен отвод почвенных и ливневых вод.

Туннели должны быть обеспечены в первую очередь естественной вентиляцией. Выбор системы вентиляции и расчет вентиляционных устройств производятся на основании тепловыделений, указанных в строительных заданиях. Перепад температуры между поступающим и удаляемым воздухом в туннеле не должен превышать 10 ºС.

Вентиляционные устройства должны автоматически отключаться, а воздуховоды снабжаться заслонками с дистанционным или ручным управлением для прекращения доступа воздуха в туннель в случае возникновения пожара.

В туннеле должны быть предусмотрены стационарные средства для дистанционного и автоматического пожаротушения.

В туннелях должны быть установлены датчики, реагирующие на появление дыма и повышение температуры окружающей среды выше 50 °С. Коллекторы и туннели должны быть оборудованы электрическим освещением и сетью питания переносных светильников и инструмента.

Протяженные кабельные туннели разделяют по длине огнестойкими перегородками на отсеки длиной не более 150 м с устройством в них дверей шириной не менее 0,8 м. Двери из крайних отсеков должны открываться в помещение или наружу. Дверь в помещение должна открываться ключом с двух сторон. Наружная дверь должна быть снабжена самозакрывающимся замком, открывающимся ключом снаружи. Двери в средних отсеках должны открываться в сторону лестницы и быть снабжены устройствами, фиксирующими их закрытое положение. Открываются эти двери с обеих сторон без ключа.

Прокладка кабелей в коллекторах и туннелях рассчитывается с учетом возможности дополнительной прокладки кабелей в количестве не менее 15 %.

Силовые кабели напряжением до 1 кВ следует прокладывать под кабелями напряжением выше 1 кВ и разделять их горизонтальной перегородкой. Различные группы кабелей, а именно рабочие и резервные напряжением выше 1 кВ, рекомендуется прокладывать на разных полках с разделением их горизонтальными несгораемыми перегородками. В качестве перегородок рекомендуются асбоцементные плиты, прессованные неокрашенные тол-щиной не менее 8 мм. Прокладку бронированных кабелей всех сечений и небронированных сечением жил 25 мм2 и выше следует выполнять по конструкциям (полкам), а небронированных кабелей сечением жил 16 мм2 и менее - на лотках, уложенных на кабельные конструкции.

Кабели, проложенные в туннелях, должны быть жестко закреплены в конечных точках, с обеих сторон изгибов и у соединительных муфт.

Во избежание установки дополнительных соединительных муфт следует выбирать строительную длину кабелей.

Каждую соединительную муфту на силовых кабелях нужно укладывать на отдельной полке опорных конструкций и заключать в защитный противопожарный кожух, который должен быть отделен от верхних и нижних кабелей по всей ширине полок защитными асбоцементными перегородками. В каждом туннеле и канале необходимо предусмотреть свободные ряды полок для укладки соединительных муфт.

Для прохода кабелей через перегородки, стены и перекрытия должны быть установлены патрубки из несгораемых труб.

В местах прохода кабелей в трубах зазоры в них должны быть тщательно уплотнены несгораемым материалом. Материал заполнения должен обеспечивать схватывание и легко поддаваться разрушению в случае прокладки дополнительных кабелей или их частичной замены.

Небронированные кабели с пластмассовой оболочкой допускается крепить скобами (хомутами) без прокладок.

Металлическая броня кабелей, прокладываемых в туннелях, должна иметь антикоррозионное покрытие. Расстояние между полками кабельных конструкций при прокладке силовых кабелей напряжением до 10 кВ должно быть не менее 200 мм. Расстояние между полками при установке огнестойкой перегородки при прокладке кабелей должно быть не менее 200 мм, а при укладке соединительной муфты 250 или 300 мм - в зависимости от типоразмера муфты (рис. 1.7).

Рис.1.6. Расположение кабелей в туннеле: а - туннель прямоугольного сечения; б - туннель круглого сечения; 1 - блок туннеля; 2 - стойка; 3 - полка; 4 - светильник; 5 - зона пожароизвещателей и трубопроводов механизированной уборки пыли и пожаротушения; 6 - силовые кабели; 7 - контрольные кабели

Кабельный коллектор - это сооружение, предназначенное для общего размещения кабельных линий, теплопроводов и водопроводов.

Коллектор сооружают из железобетонных конструкций круглого и прямоугольного сечений. Коллекторы круглого сечения делают на глубине не более 5 м закрытым способом. Коллектор снабжен вентиляцией, насосами и управляется с диспетчерского пункта. Необходимо предусмотреть телефонную связь. Размеры коллектора: диаметр - 3,6 м; ширина - 2,5 м; высота - 3,0 м (рис. 1.9).

Кабельный блок - это сооружение с трубами (каналами) для прокладки кабелей с относящимися к нему колодцами.

Кабельные блоки сооружают из железобетонных панелей длиной 6 м с 2-3 каналами внутри из асбоцементных или керамических труб. Блоки укладывают на подушку из железобетона и защищают гидроизоляцией. Глубина заложения - не менее 0,7м, а при пересечениях - не менее 1 м. Места стыков панелей заливают раствором, предварительно заложив в зазор жгут из пакли. Через каждые 150 м устанавливают проходные или разветвительные колодцы. Минимальная высота колодцев - 1,8м. Прокладка в блоках наиболее надежна, но менее экономична.

РЕМОНТ КАБЕЛЯ И КАБЕЛЬНЫХ ЛИНИЙ

1. ОБЩИЕ УКАЗАНИЯ ПО РЕМОНТУ КАБЕЛЯ

Во время эксплуатации кабельных линий по определенным причинам кабели, а также соединительные муфты и концевые заделки выходят из строя.

Основные причины повреждения кабельных линий напряжением 1-10 кВ следующие:

1. Предшествующие механические повреждения - 43 %.
2. Непосредственные механические повреждения строительными и другими организациями - 16 %.
3. Дефекты в соединительных муфтах и концевых заделках во время монтажа - 10 %.
4. Повреждение кабеля и муфт в результате осадки грунта - 8 %.
5. Коррозия металлических оболочек кабелей - 7 %.
6. Дефекты изготовления кабеля на заводе - 5 %.
7. Нарушения при прокладке кабеля - 3 %.
8. Старение изоляции из-за длительной эксплуатации или перегрузок- 1 %.
9. Прочие и неустановленные причины - 7 %.

Приведены средние данные за последние десять лет в Московской кабельной сети.

В соответствии с требованиями «Инструкции по эксплуатации силовых кабельных линий . Ч 1. Кабельные линии напряжением до 35 кВ» каждая кабельная линия должна подвергаться текущему или капитальному ремонту .

Текущий ремонт может быть аварийным, срочным и плановым.

Аварийным ремонтом называется такой ремонт, когда после отключения кабельной линии потребители всех категорий остались без напряжения и нет возможности подать напряжение по кабелям высокого или низкого напряжения, в том числе по временным шланговым кабелям, или когда резервная линия, на которую передана нагрузка, недопустимо перегружается и нет возможности дальнейшей разгрузки или требуется ограничение потребителей.

К аварийному ремонту приступают немедленно и выполняют его непрерывно в минимально кратчайший срок и включают кабельную линию е работу.

В больших городских кабельных сетях и на крупных промышленных предприятиях для этого сформированы аварийно-восстановительные службы из бригады или нескольких бригад, которые дежурят круглосуточно и по указанию диспетчерской службы немедленно выезжают на место аварии.

Срочным ремонтом называется такой ремонт, когда приемники первой или особо важные второй категории лишаются автоматического резервного питания, а для приемников всех категорий нагрузка на оставшихся кабельных линиях вызывает их перегрузку или ограничение потребителей. К срочному ремонту кабельных линий приступают ремонтные бригады по указанию руководства энергослужбы в течение рабочей смены.

Плановый ремонт - это ремонт всех кабельных линий, не указанных выше, который выполняется по плану-графику, утвержденному руководством энергослужбы. План-график ремонтов кабельных линий составляется ежемесячно на основе записей в журналах обходов и осмотров, результатов испытаний и измерений, а также по данным диспетчерских служб.

Капитальный ремонт кабельных линий производится по годовому плану, разрабатываемому ежегодно в летний период для следующего года на основе данных эксплуатации.

При составлении плана капитального ремонта учитывается необходимость внедрения новых, более современных типов кабелей и кабельной арматуры. Планируется ремонт кабельных сооружений и всех работ, связанных с исправностью освещения, вентиляции, противопожарных средств, устройств по откачке воды Учитывается также необходимость частичной замены кабелей на отдельных участках, лимитирующих пропускную способность линий или не удовлетворяющих требованиям термической стойкости в изменившихся условиях работы сети при возросших токах короткого замыкания

Ремонт находящихся в эксплуатации кабельных линий выполняется непосредственно самим эксплуатационным персоналом или персоналом специализированных электромонтажных организаций.

При ремонте эксплуатируемых кабельных линий выполняются следующие работы

Подготовительные - отключение кабельной линии и ее заземление, ознакомление с документацией и уточнение марки и сечения кабеля, выписка наряда-допуска по технике безопасности, погрузка материалов и инструмента, доставка бригады на место работы;

Подготовка рабочего места - выполнение шурфов, раскопка котлованов и траншей определение ремонтируемого кабеля, ограждение рабочего места и мест раскопок, определение кабеля в РП (ТП) или в кабельных сооружениях, проверка отсутствия горючих и взрывоопасных газов, получение разрешения на огневые работы;

Подготовка к монтажу - допуск бригады, прокол кабеля, разрезание кабеля или вскрытие муфты, проверка изоляции на наличие влаги отрезание участков поврежденного кабеля, установка палатки; прокладка ремонтной кабельной вставки;

ремонт кабельной муфты - разделка концов кабеля, фазировка кабелей, монтаж соединительных муфт (или муфты и заделки);

Оформление окончания работ - закрытие дверей РУ, ТП, кабельных сооружений, сдача ключей, засыпка котлованов и траншей, уборка и погрузка инструмента, доставка бригады на базу, составление исполнительного эскиза и внесение изменений в документацию кабельной линии, отчет об окончании ремонта;

Измерения и испытания кабельной линии.

В целях ускорения ремонтных работ на кабельных линиях должна широко применяться механизация при выполнении земляных работ: пневматические отбойные молотки, электромолотки, бетоноломы, экскаваторы, средства для отогрева мерзлого грунта.

Для перевозки ремонтных бригад применяются специальные передвижные кабельные мастерские

Ремонты кабельных линий бывают простые, не требующие больших трудозатрат и времени, и сложные, когда ремонт продолжается несколько дней

К простым ремонтам относятся, например, такие, как ремонт наружных покровов (джутового покрова, поливинилхлоридного шланга), покраска и ремонт бронелент, ремонт металлических оболочек, ремонт концевых заделок без демонтажа корпуса и т.п. Перечисленные ремонты выполняются в одну смену одной бригадой (звеном).

К сложным относятся такие ремонты, когда приходится заменять большие длины кабеля в кабельных сооружениях с предварительным демонтажем вышедшего из работы кабеля или прокладывать в земле новый кабель на участке длиной несколько десятков метров (в редких случаях и сотни метров).

Выполнение ремонтов усложняется в большинстве случаев тем, что кабельная трасса проходит по сложным участкам с многими поворотами, с пересечением шоссейных дорог и инженерных коммуникаций, при большой глубине залегания кабеля, а также в зимнее время, когда необходимо отогревать землю При выполнении сложных ремонтов прокладывается новый участок кабеля (вставка) и монтируются две соединительные муфты

Сложные ремонты выполняются одной или несколькими бригадами, а при необходимости круглосуточно, с применением землеройных механизмов и других средств механизации.

Сложные ремонты выполняются или силами энергослужбы предприятия (городских сетей), или с привлечением специализированных организаций по монтажу и ремонту кабельных линий.

2. РЕМОНТ ЗАЩИТНЫХ ПОКРОВОВ

Ремонт наружного джутового покрова. Протянутый через трубы, блоки или другие препятствия кабель, имеющий содранную пропитанную кабельную пряжу и остальные наружные покровы до стальной брони, необходимо восстановить Ремонт выполняется подмоткой смоляной лентой в два слоя с 50 %-ным перекрытием с последующей промазкой этою участка разогретой битумной мастикой МБ 70 (МБ 90).

Ремонт поливинилхлоридного шланга и оболочек . Первый способ ремонта поливинилхлоридного шланга или оболочек - сварка, которая в струе горячего воздуха (при температуре 170-200°С) производится с применением сварочного пистолета с электрическим подогревом воздуха (рис 1) или газовоздушным пистолетом (рис 2) Сжатый воздух при этом подводится давлением 0,98-104 Па от компрессора, баллона со сжатым воздухом, переносного блока с ручным насосом.

Рис 1. Сварочный пистолет ПС-1 с электрическим подогревом: - сопло для выхода горячего воздуха, 2 - нагревательная воздушная камера; 3 - штуцер для подачи сжатого воздуха, 4 – электропровод

В качестве присадки при сварке применяется поливинилхлоридный пруток диаметром 4-6 мм.

Перед сваркой места, подлежащие ремонту, необходимо очистить и обезжирить бензином, кабельным ножом вырезать посторонние включения и срезать в местах повреждения шланга выступающие края и задиры

Для ремонта проколов небольших отверстий и раковин место повреждения в шланге или оболочке и конец присадочного прутка прогревают в течение 10-15 с струей горячего воздуха, затем струю отводят, а конец прутка прижимают и приваривают к шлангу в месте разогрева. После охлаждения, убедившись в прочности приварки прутка легким подергиванием его, пруток отрезают.

Для герметизации и выравнивания сварочного шва место ремонта прогревают до появления признаков плавления, после этого к разогретому месту прижимают рукой кусок кабельной бумаги, сложенной в три-четыре слоя. Для надежности операцию повторяют 3-4 раза.

Для ремонта шланга или оболочки, имеющего щели, прорези и вырезы, конец присадочного прутка приваривают к целому месту шланга на расстоянии 1-2 мм от места повреждения.

Убедившись в прочности приварки, направляют струю воздуха так, чтобы одновременно прогревались нижняя часть присадочного прутка и обе стороны прорези или щели. Легким усилием нажимая на пруток, последний укладывают и приваривают вдоль щели или прорези. Приварку прутка заканчивают на целом месте на расстоянии 1--2 мм от повреждения. Затем ножом срезают выступающие поверхности прутка и производят выравнивание сваренного шва.

Разрывы шланга или оболочки ремонтируют с применением поливинилхлоридных заплат или разрезанных манжет.

Заплата изготовляется из пластиката так, чтобы края ее на 1,5-2 мм перекрывали место разрыва. Заплату по всему периметру приваривают к шлангу, а затем вдоль образовавшегося шва приваривают присадочный пруток, а выступающие поверхности прутка срезают и производят выравнивание шва в месте сварки.

Для ремонта шланга или оболочки с применением разрезной манжеты отрезают кусок поливинилхлоридной трубки на 35-40 мм больше длины поврежденного места, разрезают трубку вдоль и надевают ее иа кабель симметрично месту повреждения. Манжету временно закрепляют поливинилхлоридной или миткалевой лентой с шагом 20-25 мм, приваривают конец прутка в месте стыка манжеты со шлангом (оболочкой), а затем укладывают и приваривают пруток вокруг торца манжеты. После приварки обоих торцов манжеты к шлангу (оболочке) снимают ленты временного крепления, приваривают пруток вдоль разреза манжеты, срезают выступающие поверхности прутка и производят окончательное выравнивание всех сварных швов.

По второму способу ремонт поливинилхлоридных шлангов и оболочек кабелей может выполняться с применением эпоксидного компаунда и стеклоленты. Поверхность шланга или оболочки предварительно обрабатывается, как указано выше, и дополнительно на ней создается шероховатость с помощью драчевого напильника. Место повреждения и за его краями на расстоянии 50-60 мм в обе стороны смазывается эпоксидным компаундом К-П5 или К-176 с введенным в него отвердителей. По слою эпоксидного компаунда накладываются четыре-пять слоев стеклоленты, каждый из которых также промазывается слоем компаунда.

Временный ремонт шлангов и оболочек в целях предотвращения
проникновения влаги под оболочку кабеля , а также для предотвращения вытекания битумного состава из-под шланга разрешается выполнять с помощью липкой поливинилхлоридной ленты с 50 %-ным перекрытием в три слоя с промазкой верхнего слоя поливинилхлоридным лаком № 1. По второму способу временный ремонт выполняется лентой ЛЭТСАР в три слоя с 50 % -ным перекрытием.

Покраска бронелент. При обнаружении во время обходов в кабельных сооружениях на открыто проложенных кабелях разрушений бронепокровов кабеля коррозией выполняется их покраска. Рекомендуется применять термостойкие пентафталевые лаки ПФ-170 или ПФ-171 (ГОСТ 15907-70*) или термостойкую маслобитумную краску БТ-577 (ГОСТ 5631-79*).

Лучшим способом покраски является применение краскораспылителя, а при его отсутствии - кисти.

Ремонт бронелент. На открыто проложенных кабелях обнаруженные участки разрушенных бронелент обрезаются и удаляются. В местах отрезанных лент выполняются временные бандажи. Рядом с временными бандажами обе ленты тщательно зачищаются до металлического блеска и обслуживаются припоем ПОССу 30-2, после чего провод заземления крепится бандажами из оцинкованной проволоки диаметром 1-1,4 мм и припаивается этим же припоем. Сечение проводника заземления выбирается в зависимости от сечения жил кабеля, но не менее 6 мм2.

При облуживании и пайке бронелент применяется паяльный жир. Продолжительность каждой пайки должна быть не более 3 мин. Временные бандажи удаляются. На оголенный участок оболочки наносится антикоррозионное покрытие.

В тех случаях, когда возможны механические воздействия на ремонтируемом участке кабеля, на него дополнительно наматывается по повиву один слой бронеленты, предварительно демонтируемый с отрезка кабеля с неповрежденной броней. Лента наматывается с 50 %-ным перекрытием и закрепляется бандажами из оцинкованной проволоки. Проводник заземления в этом случае по всей длине перемычки должен быть распушен в целях создания плотного облегания брони вокруг участка ремонтируемого кабеля

3. РЕМОНТ МЕТАЛЛИЧЕСКИХ ОБОЛОЧЕК

При повреждении оболочки кабеля (трещины, проколы), когда имеется течь маслоканифольного состава на этом участке, по обе стороны от места повреждения на расстоянии по 150 мм от места повреждения удаляется оболочка с кабеля Снимается верхний слой поясной изоляции и проверяется на влажность в разогретом парафине.

В том случае, если влага отсутствует и изоляция не разрушена, ремонтируется свинцовая или алюминиевая оболочка.

Из листового свинца толщиной 2-2,5 мм вырезается полоса шириной на 70-80 мм больше оголенного участка кабеля и длиной на 30- 40 мм больше длины окружности кабеля по оболочке. В полосе делаются два заливочных отверстия с таким расчетом, чтобы они располагались над оголенной частью кабеля Полоса тщательно очищается от пыли и грязи ветошью, смоченной в бензине.

Удаленные полупроводящий слой бумаги и верхняя лента поясной изоляции восстанавливаются и закрепляются бандажами из хлопчатобумажных ниток. Прошпаривается участок кабельной массой МП-1.

Полосой свинца обертывают оголенное место кабеля так, чтобы она заходила равномерно на края оболочки кабеля , а края образовавшейся свинцовой трубы перекрывали друг друга не менее чем на 15-20 мм. Вначале производят пропайку припоем ПОССу 30-2 продольного шва, а затем торцы трубы подгибают к оболочке кабеля и припаивают к ней.

Для кабелей с алюминиевой оболочкой в месте припайки свинцовой трубы оболочка кабеля обслуживается припоем марки А. Заливается муфта горячей кабельной массой МП-1. После остывания и доливки запаиваются заливочные отверстия. На запаянное на торцах место накладывается бандаж из медной проволоки виток к витку диаметром 1 мм с выходом 10 мм на оболочку кабеля и припаивается к оболочке. Отремонтированное место покрывается смолиной лентой в два слоя с 50 %-ным перекрытием.

В том случае, если влага проникла под оболочку или повреждена поясная изоляция, а также изоляция жил, участок кабеля вырезается иа всей длине, где имеется влага или повреждения изоляции. Вместо него вставляется необходимой длины отрезок кабеля и выполняется монтаж двух соединительных муфт. Сечение и напряжение кабеля должны соответствовать вырезанному участку.

Марку кабеля для вставки можно применять другую, но по своей конструкции аналогичной вырезанному участку.

4 ВОССТАНОВЛЕНИЕ БУМАЖНОЙ ИЗОЛЯЦИИ КАБЕЛЯ

В тех случаях, когда токопроводящие жилы не повреждены, а изоляция жил и поясная изоляция повреждены, но в ней отсутствует влага, выполняется восстановление изоляции с последующим монтажом разрезной свинцовой соединительной муфты.

Производится раскопка кабеля до такой длины, чтобы можно было создать достаточную слабину кабеля для разведения жил между собой. После разведения жил и удаления старой изоляции восстанавливается изоляция жил с помощью наложения бумажных роликов или лентой ЛЭТСАР с предварительной обработкой прошпарочной массой МП-1. Устанавливается разрезная свинцовая муфта и пропаивается сначала продольный шов, а затем муфта припаивается к оболочке кабеля.

Указанный ремонт можно выполнять на горизонтальных участках кабельных трасс, где отсутствует повышенное давление масла, так как муфта с продольной пайкой имеет меньшую механическую прочность.

5. РЕМОНТ ТОКОПРОВОДЯЩИХ ЖИЛ КАБЕЛЯ

При разрыве жил кабеля на незначительной длине и возможности подтянуть кабель за счет «змейки», выполненной при прокладке, производится обычный ремонт соединительной свинцовой или эпоксидной соединительной муфты В том случае, если запаса кабеля нет, могут применяться удлиненные соединительные гильзы и муфты. Ремонт в этом случае производится с одной соединительной свинцовой муфтой. Во всех остальных случаях при ремонте токопроводящих жил кабеля применяется вставка кабеля и выполняется монтаж двух соединительных свинцовых или эпоксидных муфт.

6. РЕМОНТ СОЕДИНИТЕЛЬНЫХ МУФТ

Необходимость ремонта соединительной муфты или монтаж вставки кабеля и двух соединительных муфт устанавливается после осмотра муфты и ее разборки.

В том случае, если пробой произошел с места пайки жилы или с гильзы на корпус свинцовой муфты и разрушение от пробоя имеет небольшие размеры и изоляция не увлажнена, производится последовательная разборка муфты и разборка поврежденной части изоляции Затем восстанавливается изоляция бумажными роликами или лентой ЛЭТСАР и прошпаривается массой МП-1. Устанавливается разрезной корпус муфты, и выполняются все дальнейшие операции по монтажу муфты.

В случае, если пробой произошел в шейке муфты с жилы на край оболочки и изоляция не увлажнена, производится разборка муфты. Затем отрезается участок брони и оболочки на длину, необходимую для удобного разведения жил. Восстанавливается изоляция у поврежденной жилы, и выполняется прошпарка. Устанавливается удлиненный разрезной корпус свинцовой муфты, и выполняются все операции по монтажу муфты.

Если невозможно выполнить удлиненную муфту из-за больших разрушений, то применяется вставка кабеля с монтажом двух муфт по технологии, предусмотренной технической документацией.

В большинстве случаев повреждения в соединительных муфтах происходят при профилактических испытаниях повышенным напряжением. И если к ремонту не приступили сразу же после определения места повреждения, в муфту начинает поступать влага. В этом случае ремонт поврежденной соединительной муфты осуществляется вырезанием дефектной муфты и участков кабеля. Как правило, чем больше лежит в земле поврежденная и не отремонтированная муфта, тем длиннее приходится делать вставку кабеля для восстановления при ремонте кабельной линии.

7. РЕМОНТ КОНЦЕВЫХ МУФТ НАРУЖНОЙ УСТАНОВКИ

Концевые муфты наружной установки в большинстве случаев выходят из работы в дождливые периоды времени года или при большой относительной влажности воздуха и, как правило, имеют большие дефекты и разрушения внутри муфты. Поэтому поврежденная муфта обрезается, проверяется изоляция кабеля на влажность, и, если бумажная изоляция не увлажнена, выполняется монтаж муфты в соответствии с требованиями технической документации. Если длина кабеля в конце линии имеет достаточный запас, то ремонт ограничивается монтажом только концевой муфты. Если же запаса кабеля недостаточно, то на конце кабельной линии выполняется вставка кабеля необходимой длины. В этом случае необходимо монтировать соединительную и концевую муфты.

Демонтированные муфты могут использоваться для повторного монтажа. Но для этого необходимо очистить корпус и все детали муфты от сажи, промыть их бензином и просушить.

В концевых муфтах наружной установки с металлическим корпусом 1 раз в год в течение всего времени эксплуатации проверяют уплотнения н подтягивают гайки. Одновременно осматривают контактные соединения и в случае необходимости очищают контактные поверхности и подтягивают болты.

Систематически (по мере надобности согласно результатам осмотра) окрашивают места пайки, швы армировки и уплотнений эмалью ХВ-124.

Поверхность концевых эпоксидных муфт наружной установки необходимо в процессе эксплуатации (1 раз в 3-5 лет в зависимости oт местных условий) красить эмалями воздушной сушки ЭП-51 илт ГФ-92ХС. Окраску выполняют в сухую погоду, предварительно очистив поверхность муфты и изоляторов

Изоляторы концевых муфт наружной и внутренней установок, а также изоляционные поверхности концевых заделок необходимо периодически очищать от пыли и грязи тканью, не оставляющей ворсе], и смоченной в бензине или ацетоне Более частой очистке должна подвергаться концевая кабельная арматура в цехах промышленных предприятий и зонах с проводящей пылью

Периодичность протирки и очистки концевой кабельной арматуры на данной электроустановке устанавливает главный инженер местного энергопредприятия.

8. РЕМОНТ КОНЦЕВЫХ ЗАДЕЛОК

При разрушении корпуса заделки и выгорании жил в корешке ремонт заделок выполняется так же, как и ремонт концевых муфт, за исключением того, что корпус заделки и детали нельзя использовать повторно.

Ремонт концевых заделок в стальных воронках при разрушении изоляции жил выполняется в следующей последовательности- разрушенную изоляцию жил или пришедшую в негодность (загрязнение, увлажнение) удаляют с жил, сматывают один слой бумажной изоляции, производят подмотку в пять слоев с 50 %-ным перекрытием липкой поливинилхлоридной лентой или тремя слоями прорезиненной ленты с последующим покрытием изоляционными лентами или красками. Вместо указанных лент ремонт может быть выполнен с применением ленты ЛЭТСАР (два слоя) и ленты ПВХ (один слой).

При растрескивании, отслаивании, частичном уходе и значительном загрязнении заливочного состава, особенно когда эти дефекты сопровождаются заметным смещением жил между собой или к корпусу воронки (что может в свою очередь вызываться неправильным положением или отсутствием распорной пластины), следует сделать полную перезаливку стальной воронки.

Старый заливочный состав удаляется (выплавляется), воронка опускается вниз и очищается oт копоти и грязи. Производится подмотка нового уплотнения (под воронку), и воронка ставится на место.

Горловина воронки подматывается смоляной лентой, и воронка вместе с кабелем крепится к опорной конструкции хомутом. Проверяется правильность положения фарфоровых втулок. Производится заливка воронки заливочным составом (МБ-70, МБ-90).

Ремонт концевых заделок из поливинилхлоридных лент производится при наличии пропиточного состава в корешке или на жилах, при растрескивании и обрывах лент.

Технология ремонта заключается в демонтаже старых лент и подмотке на жилах новых лент ПВХ или ЛЭТСАР.

Ремонт эпоксидных концевых заделок при разрушении подмоток на жилах выполняется с демонтажем старых лент, восстановлением новых лент ЛЭТСАР и дополнительной подливкой эпоксидного компаунда с таким расчетом, чтобы ленты заходили в заливаемый компаунд не менее чем на 15 мм.

При течи пропитывающего состава по кабелю в корешке заделки обезжириваются нижняя часть заделки на участке 40-50 мм и на таном же расстоянии участок брони или оболочки (для небронированных кабелей). На обезжиренный участок корпуса заделки и примыкающий к нему участок кабеля шириной 15-20 мм накладывается двухслойная подмотка из смазанной эпоксидным компаундом хлопчатобумажной ленты. Устанавливается ремонтная форма (рис. 3), заливка которой производится эпоксидным компаундом.

Рис. 3. Установка ремонтной формы для устранения течи пропитывающего состава в месте ввода кабеля в корпус заделки:
1 - корпус заделки, 2 - ремонтная форма; 3 - место течи

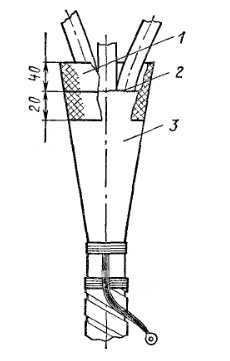

Рис. 4. Установка ремонтной формы для устранения течи в месте выхода жил из корпуса заделки:
1 - ремонтная форма; 2 - место течи, 3 - корпус заделки

При нарушении герметичности в месте выхода жил из корпуса заделки обезжириваются верхняя плоская часть корпуса заделки и участки трубок или подмотки жил длиной 30 мм, примыкающие к корпусу. Устанавливается съемная ремонтная форма (рис. 5 4), размеры которой выбираются в зависимости от типоразмера заделки. Заливка формы компаундом производится так же, как и в предыдущем случае.

При нарушении герметичности на жилах обезжиривается дефектный участок трубки или подмотки жилы и накладывается ремонтная.

Двухслойная подмотка из хлопчатобумажных лент с обильной обмазкой эпоксидным компаундом каждого витка обмотки или лента ЛЭТСАР в три слоя.

При нарушении герметичности в месте примыкания трубки или подмотки к цилиндрической части наконечника обезжириваются поверхность бандажа и участок трубки или подмотки жилы длиной 30 мм. На обезжиренные участки накладывается двухслойная подмотка из хлопчатобумажных лент с обильной обмазкой компаундом каждого витка подмотки. Поверх подмотки накладывается плотный бандаж из крученою шпагата и также обмазывается эпоксидным компаундом.

Комплекс мероприятий, направленных на восстановление работоспособности кабельной линии с рабочим напряжением до 10кВ

В случае силовой кабельной линии (КЛ-0,4/6/10 кВ), проложенной в земле, ремонтно-восстановительные работы осложняются тем, что место расположения повреждения не известно. От безошибочного определения места повреждения зависит вся последующая работа по ремонту и оформление разрешительной документации на земляные работы. Работы по поиску и подтверждению места повреждения выполняет кабельная электролаборатория.

Приведенные далее сведения редко излагаются в интернете, хотя, они являются крайне необходимыми Заказчику. Далее описано, что, и в какой последовательности, необходимо выполнить персоналу электролаборатории, для решения задачи ремонта кабельной линии . Заметим - нарушение порядка работ по поиску и определению места повреждения, как правило, приводят к тому, что время и деньги затрачены, а "воз и ныне там" - повреждение не локализовано, КЛ не исправна. В целях НЕ допущения такой ситуации, Клиенту и должно обладать ниже следующей информацией.

При строгом соблюдении последовательности технологических операций ремонт силового кабеля 0,4-10 кВ занимает 1-2 дня и особых "сюрпризов" не преподносит.

В целом, восстановление электроснабжения, в случае повреждения КЛ, происходит в три этапа:

1. Поиск места повреждения
2. Локализация и замена поврежденного участка
3. Испытания кабельной линии перед подачей рабочего напряжения

Разумеется, что в случае не единственного и / или распределенного по длине повреждения КЛ (например, при попадании влаги под оболочку, вытекании масла и пр.) задача несколько усложняется.

Как пример - обрыв кабеля по трассе (порвали экскаватором) с последующим вытеканием масла в месте порыва и, соответственно, осушением концевой муфты на дальнем, выше расположенном участке.

Оценочно можно указать:

80% простые локальные повреждения (как правило, механические, - порвали строительной техникой, продавили на не достаточно укрепленном участке дорожного покрытия, зачастую - на повороте с углом более 70 градусов EPK)

20% сложные повреждения, распределенные / не локальные / множественные (старые, давно не эксплуатировавшиеся кабели, КЛ поврежденные при перегрузках, в т.ч. длительных, систематических). В случае сложных повреждений, набор Решений и Действий сугубо индивидуален.

Характер повреждения КЛ определяется при первом выезде электролаборатории, на этапе предварительной диагностики кабельной линии. Как правило, на этом этапе используется разразрядно-волновая рефлектометрия массива жил КЛ и оценка состояния изоляции испытаниями повышенным напряжением до 80 кВ (включительно) выпрямленным напряжением (кенотронирование) и реакцией на 3,5 / 5кВ 50Гц чистой синусоиды промышленной частоты с использованием осциллографа ИФК.

В части простых повреждений КЛ-0,4/6/10 кВ (те самые 80%) - последовательно выполняется:

1. Поиск точки на поверхности, под которым находится повреждение , ориентировочная точность по горизонтальной плоскости +-0,4м

По результатам оформляется Протокол определения места повреждения кабельной линии (этот документ не только отражает место повреждения на плане местности, но и служит основанием для запроса проведения земляных работ в официальные инстанции), в частности, ОАТИ района г.Москва (МО).

2. Вскрытие траншеи (+-1,5м) поперек трассы до визуального обнаружения искомого кабеля

Вполне вероятно при этом обнаружить несколько кабелей (допустим, «ваш» и какие-то соседние, проложенные выше, ниже, рядом).

3. Подтверждение/выбор из найденных именно «вашего» кабеля

Важно понимать, что в случае механического повреждения (порвали дорожной техникой, продавили), даже найденный визуально поврежденный кабель может оказаться "чужим" (соседним, проложенным рядом).

Без подтверждения приборами никакой, пусть даже визуально прогоревший кабель, ремонтировать нельзя. Позиция "ну какой другой еще тут может неисправный кабель лежать" очень часто не проходит, потому как, действительно, МОЖЕТ рядом быть другой поврежденный кабель - смуфтите не тот - потеряете время и деньги.

Помните: при первом выезде, электролаборатория указывает только место на поверхности земли, где копать , а не кабель, который ремонтировать.

4. Прокол / контрольная резка выявленной неисправной КЛ в месте вскрытия - технологическая операция по обеспечению техники безопасности кабельных работ

Обязательная операция. Без нее начинать работу с кабельной линией (устанавливать муфты и прочее) строжайше запрещено. Не однократно бывали случаи, когда без предварительного пробоя, горе-кабельщики начинали резать и "влетали" в высокое напряжение. Помимо ощутимого фейерверка подобное ЧП чревато солидным штрафом.

Казалось бы – все - место повреждения найдено, однако оно еще не локализовано, поэтому далее:

5. Локализация повреждения и проверка исправности прочих участков кабельной линии

Электролаборатория определяет, в какую сторону отрезать кабель и на какую длину.

Обычно траншея вскрывается на +-5м от контрольной резки, концы зачищаются и проводится проверка "в обе стороны". Цель этих мероприятий - убедиться, что поврежденное место вырезано (8..10 м) и иных повреждений КЛ не имеет.

Только теперь можно однозначно сказать, что повреждение найдено и кабель остается смуфтить и подать напряжение:

6. Установка соединительных кабельных муфт и кабельной вставки (7-10 м)

Стоимость ремонта кабельной линии

Вопреки некоторым предубеждениям, мало отличается от цены ремонта КЛ-0,4 кВ. Это связано с тем, что разница состоит только в типе устанавливаемых соединительных муфт, прочие действия по поиску места повреждения и кабельным работам неизменны.

Базовые расценки на комплексный ремонт кабельных линий:

• КЛ-0,4 кВ, общая протяженность 300 м, АВБбШв(4*240) - 65 т.р.
• КЛ-10 кВ, общая протяженность 3000 м, ААБл(3*120) - 90 т.р.

Разумеется, Вы можете заказать, например, только , а земляные работы и выполнить самостоятельно, что, конечно, обойдется несколько дешевле.

В заключение

Как видим, даже в самом простом и благоприятном случае, все не так быстро и просто, как это описывается некоторыми лабораториями - т.е. выполнить п.1 (приехать - воткнуть в землю флажок, мол, "здесь копать", уехать) не достаточно. Электролаборатории придется выполнить минимум 2 выезда, причем, пока не будут выполнены пункты с 1-го по 5-й, еще и не ясно, в единственном ли месте поврежден кабель.

Подчеркнем еще раз – никакие «суперсовременные приборы» и «специалисты с огромным опытом работы» не позволят из выше приведенной последовательности что-то "выкинуть" – либо выполнить все – либо, рискуете остаться с тем с чего начинали – неисправным кабелем и не локализованным местом повреждения.

К выходу из строя кабельных линий могут привести разные причины, от естественного износа изоляции и механического повреждения кабеля до ошибок в расчетах и неправильных действий обслуживающего персонала. В свою очередь, повреждение кабельных линий нередко приводит к аварийным ситуациям, возгораниям, пожарам и поражениям электрическим током. Чтобы не допустить подобных последствий, нужно регулярно замерять сопротивление изоляции кабелей. Решить эту задачу можно двумя способами:

1. Предусмотреть штатным расписанием специально обученных людей с группой допуска, необходимой для осуществления технического обслуживания и ремонта кабельных линий связи и силовых кабелей.
2. Поручить проведение таких работ профессионалам, заключив договор на техническое обслуживание кабельных линий.

Ремонт силовых кабельных линий

При повреждении силового кабеля подача по нему электроэнергии прекращается. В таком случае нужно:

• Определить и устранить причину повреждения кабеля, чтобы при подаче питания после выполнения ремонтных работ не вышел из строя уже отремонтированный участок.
• С помощью специальных приборов найти место повреждения кабеля.
• Выполнить ремонт кабельной линии. В зависимости от масштабов повреждений, он может быть локальным или требующим замены всего участка кабельной линии. Кабельщики выполняют необходимые механические работы с кабельной трассой (вскрывают/закрывают траншею, устанавливают муфты, режут/зачищают кабель и т.д.). При этом они активно взаимодействуют с работниками электролаборатории, которые указывают проблемный участок, выполняют текущий контроль и окончательную проверку перед подачей напряжения.

Монтаж и ремонт силовых кабельных линий 10/ 6/ 0,4 кВ должны проводить обученные специалисты, имеющие соответствующие допуски. Чтобы устранить повреждение, следует осуществить разделку кабеля на участке повреждения и установить соединительную кабельную муфту. Она используется для надежного соединения, оконцевания или ответвления силовых кабелей, а также для их подсоединения к воздушным ЛЭП и электротехническим устройствам.

В процессе разделки кабеля все его слои от внешней оболочки до фазной изоляции токоведущей жилы последовательно удаляются с некоторым сдвигом. Это выполняется для дальнейшего усиления или восстановления изоляции либо замены поврежденного участка вставкой. Установка муфты - сложная и ответственная работа, позволяющая восстановить свойства кабельной линии, утраченные вследствие повреждения. Выполняют такие операции электромонтажники-муфтеры, прошедшие специальное обучение и получившие разрешительные документы на осуществление подобных работ.

Ремонт кабелей связи

Прежде всего, нарушенные связи переключаются на работоспособные пары, а для выяснения области повреждения проводятся электрические измерения и тщательный осмотр. Просматривается трасса кабеля, вскрываются смотровые устройства, проверяются зоны разрытия, выясняется воздушное давление. Если проблемная область расположена в рамках смотрового устройства, после снятия муфты этот промежуток просушивается.

Если повреждены отдельные пары жил, открывается и просматривается изнутри плинт. Жилы припаиваются, заусенцы и наплывы припоя сглаживаются, жила или штифт изолируется, штифт регулируется и выполняются иные ремонтные операции. Плинт может быть просушен горячим воздухом или промыт кабельной массой. Вышедшие из строя клеммы требуют замены. По окончании ремонта осуществляется проверка действия связей.

Ремонт волоконно-оптической линии связи (ВОЛС)

Современное использование электроэнергии требует повышенной надежности энергоснабжения. Поэтому важныммоментом является высокое эксплуатационное качество кабельных линий. Надежность кабельных линий во многом зависит от качества соединений, монтажа и прокладки кабелей. Этот показатель обеспечивают современные термоусадочные кабельные муфты. Они используются при монтаже и ремонтеновыхкабельныхлиний, ремонте уже проложенных, устройстве ответвительныхи оконечной(концевой) заделке. Для каждого из видов электромонтажных работ и типов кабеля выпускаются специализированные кабельные муфты: соединительная муфта (линейная), ответвительная, переходная и концевая муфта.

Эксплуатация кабельных линий и ремонт кабельных линий.

В течение всего срока эксплуатации кабельной линии (КЛ), на ней могут возникать разнообразные повреждения. Вызванные механическими повреждениями (порывами, пробоями), временем и нагрузками на данную линию. Для устранения которых требуется квалифицированные ремонтные работы(ремонт кабеля). Также периодически выполняется текущие ремонтные работы, это: дефекты коррозии и окисленияего оболочки, осматривают кабельные каналы, осмотр концевых кабельных муфт, проверяют маркировку, определяют температуру нагрева кабеля под нагрузкой (пирометром), проверяют нагрев и контакт наконечников. Также проверка заземления, устранение выявленных дефектов, доступ к кабельным колодцам, при необходимости производится перекладка некоторых участков кабельной линии, установка соединительных муфт и концевых муфт.

Монтаж соединительных муфт и концевых муфт произвести не так просто, как некоторые, возможно, считали. Неправильно произведенная установка муфты на кабель может привести к весьма неприятным последствиям, в том числе излишним финансовым затратам. Здесь необходимо учитывать множество факторов технического и природного характера, все условия предстоящих электромонтажных операций. Это же касается и такого сложного дела как ремонт силовых кабелей. Сделать все это на достойном уровне под силу исключительно мастеру своего дела. Кабельщик-спайщик, это довольно редкая техническая специальность, однако, обратившись к нам, вы обязательно найдете такого человека.

1. Порядок работ производимых при ремонте силовых электрических кабелей0.4-6-10 КилоВольтпри видимом повреждении.

Если кабельная линия была повреждена механическим путём, с видимым разрывом или повреждением. (Прокол, порыв, обрез и т.п.).

1. Убедиться в отсутствии напряжения на повреждённом кабеле. Отключается в подстанции или распределительных щитах.

Порыв кабеля и короткое замыкание КЗ, на кабеле даже при его полном разрыве, не даёт полной гарантии, что кабель остался без напряжения. Из опыта: кабели с поливинилхлоридной изоляцией до 1 кВ, и кабели 6-10 кВ в свинцовой оболочкепри полном разрыве могут оставаться под полным или частичным напряжением. Так как у жил кабеля происходит разрыв раньше чему у изоляции кабеля. При этом не происходит КЗ, и защитная аппаратура не отключается.

2. Откопка места повреждения кабеля. Земляные работы.

Для ремонтных работ на кабеле (для установки муфт или двух муфт со вставкой) необходимо обеспечить свободный, прямой, раскопанный участок, в размере 1.5-2 метра в оба конца от повреждения кабеля и шириной 0.6-0.7 метра - при установки одной соединительной муфт. При монтаже двух соединительных муфт со вставкой, не обходимо сделать приямки, вместе предполагаемом соединении кабеля в размере 1.5 метра на 0.7 метра. Также надо произвести меры по предотвращению попадание влаги вместо разреза или порыва кабеля.

3. Установка и монтаж кабельных муфт. Прокладка кабеля.

После того как кабель был отключён и откопан. Произвести диагностику изоляции кабеля на влагу. Установка кабельных муфт.

4. Произвести испытание кабеля повышенным напряжением.

Для кабеля до 1000 в.испытание изоляции производиться мегомметром.

Для кабеля 6-10 кВ. испытание изоляции производиться (кенотроном), в 5-6 кратном размере от номинального рабочего напряжения кабеля.

5. Засыпка кабельной линии.

При засыпке кабеля надо обеспечить (подушку) из песка без камней. 10 см под, и 10-15 см над кабелем. Поверх производиться укладка сигнальной лентой. И окончательная засыпка.

Монтаж кабельных муфт

В кабельных трассах стыки являются наиболее уязвимым местом, поэтому требования, предъявляемые к ним, не ниже, чем к самому кабелю. Соединение жил выполняется при помощи сварки, пайки, опрессовки или болтового соединения. Для восстановления экрана, изоляции и брони используются кабельные муфты.

Помимо собственно изоляции и защиты участка сращенной трассы, установка кабельных муфт позволяет решить две проблемы, возникающие при сращивании кабеля.

При стыковке кабеля снимается участок экрана. Если не восстановить его, электрические характеристики трассы нарушаются. Неравномерность напряженности электрического поля вызывает концентрацию и локализацию силовых линий, возникающая при этом ионизация ведет к пробою и выходу из строя всей кабельной линии. Вторая проблема - возникновение в местах стыков явления трекинга. Загрязнение атмосферы и производственных помещений приводит к осаждению на изоляции грязи и образованию токопроводящих дорожек. Последствия те же самые - пробой места соединения и выход линии из строя.

По назначению кабельные муфты подразделяются на:

Соединительные (служат для соединения кусков кабельной трассы);

Ответвительные (для подключения кабельной линии к магистрали);

Концевые (для присоединения электроустановок).

Концевые мачтовые муфты необходимы для присоединения к линиям воздушных электропередач.

Кабельные муфты бывают:

Свинцовые,

Из эпоксидных смесей,

Термоусадочные

Холодноусадочные

Муфта должна обеспечить стойкость к действию окружающей среды, механическую и электрическую прочность, быть герметичной и влагостойкой. Этим требованиям в наибольшей степени отвечают муфты горячей и холодной усадки, применяемые для соединения кабелей с любой изоляцией. Их использование позволяет снизить затраты труда и времени, осуществлять работы в тесных пространствах. Эти внешне схожие муфты различаются по физическим свойствам, способам установки и применению.

Термоусаживаемые муфты можно применять при любом способе прокладки кабельных линий, они имеют длительный срок службы - более 30 лет, просты при монтаже. Один типоразмер термоусадочной муфты можно использовать для разных сечений жил и типов кабелей, их арматура практически не подвержена старению и может неограниченно долго складироваться. Термоусадочные муфты обладают высокой жесткостью, стойки в большинстве агрессивных сред, но требуют защиты от ультрафиолета.

Муфты холодной усадки имеют все достоинства термоусаживаемых муфт, но не требует нагрева при монтаже, это уменьшает время установки муфты приблизительно в 2 раза. При холодной усадке в качестве изоляционного материала используется силикон или ЭПДМ-резина. Силикон стоек к ультрафиолету, отталкивает воду, но не очень устойчив к истиранию. Кабельные муфты из ЭПДМ-резины более прочны, но требуют дополнительных защитных мер от УФ-излучения.

По месту соединения термо- и холодноусаживаемыми муфтами сохраняется гибкость кабеля, они устойчивы к циклическим изменениям температуры и сезонным смещениям грунта, предел их прочности при растягивающем усилии составляет 60% от предела прочности самого кабеля. При проведении работ на кабельных линиях оптимально совмещать обе технологии.

Монтаж термоусаживаемой кабельной муфты Перед монтажом муфты разделывается конец кабеля: последовательно с некоторым сдвигом удаляются все его слои, начиная от наружного защитного покрытия до фазной изоляции каждой жилы. Размеры разделки строго регламентированы, зависят от сечения и марки жил кабеля, напряжения на линии, и приводятся в справочниках и инструкциях по монтажу.

В комплект термоусадочной муфты входят: трубки, манжеты, шланги, перчатки и другие элементы, поставляемые в растянутом состоянии. При монтаже они легко надеваются на элементы разделанного кабеля. Нагревание строительным феном или горелкой приводит к усадке деталей, они плотно охватывают элементы кабеля и обеспечивают механическую прочность конструкции. Температура усадки - 120-150°С, она не опасна для изоляции. При нагреве герметики, нанесенные на внутренние поверхности деталей муфты, расплавляются, заполняют пустоты и обеспечивают герметизацию соединения. Герметики содержат специальные добавки, выравнивающие электрическое поле по месту контакта. Это защищает соединение от пробоя.

а - разделанный кабель; б - усадка трубки, выравнивающей электрическое поле; в - усадка жильной манжеты; г - подсоединение проводника заземления и усадка шланга; д - усадка концевой манжеты; е - усадка поясной манжеты.

Монтаж трехжильного кабеля производится аналогично, но вместо термоусаживаемых трубок используются термоусаживаемые перчатки. Они надеваются на 3 фазные жилы предварительно разделанного кабеля.

Монтаж холодноусаживаемой кабельной муфты

Холодноусаживаемая муфта - это предварительно растянутое изделие, насаженное на спиралевидный пластиковый корд. По мере извлечения спирали муфта плотно облегает кабель, обеспечивая полную герметизацию. Толстые стенки муфты надежно защищают от механических воздействий.

Для того чтобы соединить или оконечить кабель, используют кабельные муфты и специальные разделки. Электромонтажники, которые выполняют этот вид работы, должны иметь высокую квалификацию и пройти специальные курсы. Кроме этого, у каждого работника, который производит монтаж муфты кабеля, должно быть удостоверение соответствующей формы, которое необходимо продлевать каждые три года, после прохождения инструктажа и сдачи экзаменов.

После соединения силовых проводников необходимо проверить место соединения, переходное сопротивление на этом участке не должно быть выше, чем сопротивление целого участка, а электрическая прочность изоляции должна быть не хуже, чем на остальном отрезке кабеля.

После того, как был произведен монтаж муфты, это место должно быть надежно защищено от попадания влаги и механических повреждений. Муфты кабелей до 1 кВ, которые прокладываются в земле, изготовлены из чугуна, а заливают их битумной смолой или стеклопластиком.

Кабели, рассчитанные на напряжение до 10 кВ, соединяют с помощью муфт из эпоксидного компаунда. Корпус и распорки таких муфт изготавливаются на заводах. Если же необходим монтаж соединительных муфт, или концевых напряжением до 1кВ, то возможен монтаж муфт без заводского корпуса - в этом случае компаунд заливается в съемные формы из металла или пластмассы.

Муфты кабелей 20 и 35 кВ выполняют однофазными с корпусом из латуни.

Кабели, имеющие пластмассовую изоляцию, могут быть соединены с помощью эпоксидных муфт, которые аналогичны муфтам для соединения кабелей с бумажно-масляной изоляцией.

Когда выполняется монтаж концевых муфт, необходимо обращать пристальное внимание на герметизацию изоляции. Также необходимо предохранить кабель от механических повреждений и вывести кабельные жилы наружу. Концевые кабельные муфты в основном используются при монтаже на открытом воздухе. В помещении же разрешается выполнение оконцовывания кабеля с использованием воронок и сухих заделок из поливинилхлоридных лент, а также перчаток из свинца и резины.

Сухие воронки используются при монтаже кабелей до 10 кВ, имеющих бумажно-масляную изоляцию. Если необходим монтаж муфты кабеля напряжением свыше 1 кВ, то воронки, которые используются для соединения кабеля, должны иметь фарфоровые втулки.

Если в помещении гарантируется полная защита от осадков, солнечных лучей и пыли, то разрешается использование кабельных муфт с использованием эпоксидного компаунда. Такой способ рекомендовано использовать в электроустановках до 10 кВ.

Во внутренних электроустановках до 10 кВ разрешается выполнение работ в свинцовых перчатках, а в установках до 6 кВ, также возможно использование и резиновых.

Свинцовые перчатки намного прочнее и надежнее, но их изготовление очень дорогостоящее и они сложнее при монтаже. Очень удобно использование свинцовых перчаток в случае нижней заделки концов кабеля разного уровня. Использование резиновых перчаток не допускается при разности уровней более 10м.

Часто используются сухие заделки из поливинилхлоридной ленты в тех случаях, когда необходим монтаж кабельных муфт на горизонтальных участках кабеля в верхней точке, имеющего разные уровни концов. Использование этого материала допускается в помещениях с максимальной температурой до 400˚С. Такие заделки являются на сегодняшний день самым оптимальным выбором - они устойчивы к химическим воздействиям, просты в эксплуатации и дешевы в изготовлении.

Металлические кабельные муфты наружного монтажа, устанавливаемые на кабелях напряжением о 10 кВ, имеют наклонные или вертикальные выводы. Корпус таких муфт отлит из чугуна или сплава алюминия, к корпусу которого прикреплены фарфоровые изоляторы. Стержни этих изоляторов внутри муфты соединяются с наконечниками жил кабеля.

Очень часто монтаж соединительных муфт позволяет использовать термоусаживаемые материалы. Использование «термоусадки» позволяет предотвратить попадание влаги и грязи на соединяемые поверхности, поскольку это может негативно отразиться на таком соединении в дальнейшем.

Такие материалы становятся все популярнее, а получаются они из обычных термопластов путем химической, радиационной, или другой обработки. Главным достоинством термоусаживаемых материалов является, так называемая, «память формы». Это способность изделий, которые предварительно были растянуты в нагретом состоянии, а затем охлаждены до температуры окружающей среды, сохранять форму неограниченное время. После нагрева до 120-150 градусов, термоусаживаемые материалы возвращаются к той форме, которая была до первоначальной обработки. Также неоспоримым преимуществом таких материалов является то, что с их помощью можно с легкостью сделать монтаж муфты, а цена материала относительно невысока.

Благодаря этому свойству материала, появляется возможность не ограничивать монтажные допуски, за счет этого упрощаются монтажно-сборочные работы, и сокращается их трудоемкость, при этом стоимость таких работ, за счет использования относительно недорогих материалов, падает с каждым днем.

Виды повреждений кабельных линий

Предприятия, допустившие такие ситуации, могут нести расходы по ремонту, ведущий к финансовым потерям. Диагностика трубопроводов и силовых кабельных линий, определение мест их повреждения требует серьезного приборного обеспечения.

Начнем с того, что все известные на сегодняшний день трассоискатели, как отечественного, так и зарубежного производства, функционируют по одному принципу - электромагнитной индукции. Все они реагируют на электрический ток, протекающий по коммуникации. Есть ток - работаем в пассивном режиме (без генератора), нет тока - создаем его с помощью генератора. Таким образом, можно прийти к выводу, что любым трассоискателем можно работать и добиваться равных результатов. Однако на практике все выходит гораздо сложнее, и малейшие преимущества прибора позволяют более эффективно решать практические задачи.

Трассоискатели, как правило, обладают высокоизбирательным гетеродинным приемником, что обеспечивает высокую помехоустойчивость и чувствительность, дает возможность работать в условиях сильных внешних помех, при слабом уровне сигнала (глубина обнаружения коммуникации - до б метров) и повышает шансы на успех в насыщенных коммуникациями районах. Вообще,
последняя проблема сейчас имеет очень большое значение, т.к. в грунте иногда твориться нечто невообразимое: десятки лет коммуникации укладывались в землю, а схемы отсутствуют, и теперь, когда возникает необходимость, очень сложно копнуть, не задев при этом чьи-либо «интересы».

Распутывать такие клубки - большое искусство. Удобнее всего это делать «на слух», опираясь на тональность сигнала приемника. Настоящий профессионал может с уверенностью отличить сетевой трубопровод от газового, а уж отличить силовой кабель от трубопровода не представляет никаких проблем. Именно этого «слухового» преимущества, когда по тональности звукового сигнала можно пройти по «своей» линии, исключив при этом «чужие», мы лишаемся, используя трассоискатели с микропроцессорной обработкой сигнала.

Использование 2-3 рабочих частот генератора для «активной» трассировки кабеля, а также наличие индуктивной антенны позволяют определять местоположение кабеля без непосредственного подключения к коммуникации.

Остановимся подробнее на методике нахождения места повреждения силового (электрического) кабеля. При возникновении неисправности силового кабеля (обрыв, короткое замыкание, пробой изоляции), как правило, срабатывает РЗ и А, и кабель отключается от сети электроснабжения. Для выяснения причины неисправности необходимо провести анализ причины отключения (по какой защите: МТЗ, ТО, ОКЗ и т.д.), и тип повреждения. Выбор метода определения места повреждения кабеля зависит от характера повреждения и переходного сопротивления в месте повреждения.

Типы повреждения:

однофазное замыкание на «Землю»; - межфазное КЗ;

двух, трехфазное КЗ на «Землю»;

обрыв жил кабеля без заземления или с заземлением как оборванных, так и необорванных жил;

заплывающий пробой, проявляющийся в виде КЗ (пробоя) при высоком напряжении и исчезающий (заплывающий) при номинальном напряжении.

Основные методы определения зоны повреждения:

Метод петли.

Метод накладной рамки.

Метод колебательного разряда.

Емкостной метод.

Импульсный метод.

Индукционный метод.

Акустический метод.

Последовательность (алгоритм) поиска места повреждения:

Для поиска места повреждения кабеля необходимо подготовить рабочее место: отключить и отсоединить кабель с двух сторон; проверить по схеме, что нет никаких транзитных ответвлений. После выполнения организационно-технических мероприятий во многих случаях для определения места повреждения кабеля необходимо, чтобы сопротивление в месте повреждения между жилой и оболочкой было как можно меньше. Снижение этого переходного сопротивления до необходимой величины выполняют прожиганием изоляции специальными установками. Процесс прожигания протекает по-разному, в зависимости от характера повреждения и состояния кабеля. Обычно через 15-20 секунд сопротивление снижается до нескольких десятков Ом. При увлажненной изоляции процесс проходит более длительно, и сопротивление удается снизить только до 2-3 кОм. Процесс прожигания в муфтах проходит длительно, иногда несколько часов, причем сопротивление резко изменяется, то, снижаясь, то, снова возрастая, пока не установится процесс, и сопротивление не начнет снижаться.

При повреждении КЛ предварительно определяют зону повреждения (относительные методы), и после этого различными методами (абсолютные или картографические) уточняют на трассе непосредственно место повреждения. Для более точного определения зоны повреждения измерения желательно выполнять с одного конца КЛ несколькими методами, если такая возможность отсутствует, более точный результат дает измерение одним методом с обоих концов кабеля.

Провести измерение сопротивления изоляции (Rиз) между фазами и между фазами и «Землей» и провести анализ состояния сопротивления изоляции кабеля. По состоянию сопротивления изоляции кабеля можно сделать вывод о типе повреждения (мегомметром).

Если повреждение однофазное КЗ или переходное сопротивление большое, то кабель необходимо «дожечь». Для этого используются установки прожига (дожига) кабеля типа: УП-7; АПК-14; МПУ-3 «Феникс», «Скат-70»и т.д.

Подсоединив рефлектометр (Р-5-10; Р-5-13 или другой) к жилам кабеля просмотреть эпюры по фазам и определить предварительное расстояние до места повреждения.

После предварительного определения места повреждения кабеля проводится поиск точного места повреждения индукционным или акустическим методами.

Поиск места повреждения индукционным методом.

Этот метод применяется для непосредственного отыскания на трассе кабеля мест повреждения при пробое изоляции жил между собой или на «землю», обрыве с одновременным пробоем изоляции между жилами или на «землю», для определения трассы кабеля и глубины его залегания, для определения местоположения соединительных муфт.

Сущность метода заключается в фиксации с поверхности земли с помощью приемной рамки характера изменения электромагнитного поля над кабелем при пропускании по нему тока звуковой частоты (800-1200 Гц) от долей ампера до 20 А в зависимости от наличия помех и глубины залегания кабеля. ЭДС, наводимая в рамке зависит от токораспределения в кабеле и взаимного пространственного расположения рамки и кабеля. Зная характер изменения поля, можно при соответствующей ориентации рамки определить трассу и место повреждения кабеля. Более точные результаты получают при прохождении тока по цепи «жила-жила», для чего «дожигают» однофазные замыкания до двух или трехфазных или создают искусственную цепь «жила-оболочка кабеля», разземляя последнюю с двух сторон.

Силовые линии поля тока «жила-земля» представляют собой концентрические окружности, центром которых является ось кабеля (после одиночного тока). При использовании цепи «жила-жила ток. идущий по прямому и обратному проводам, создает два концентрических магнитных поля, действующих в противоположных направлениях (поле пары токов). При расположении жил в горизонтальной плоскости результирующее поле на поверхности земли наибольшее, а при расположении жил в вертикальной плоскости - наименьшее, Поскольку кабели имеют скрутку жил, то в рамке, расположенной вертикально и перемещаемой вдоль трассы кабеля будут индуцироваться ЭДС, изменяющиеся от минимума до максимума.

При отыскании повреждения необходимо помнить, что сигнал за местом повреждения затухает на расстоянии не более половины шага.

Подключаем генератор к жилам кабеля по принятой схеме (в зависимости от типа повреждения). Согласовываем нагрузку. При помощи электромагнитного датчика (ЭМД), приемного блока (ПБ) и головных телефонов (ГТ) ищем место повреждения кабельной линии. В месте повреждения сигнал от генератора резко возрастает, а затем затухает.

Поиск места повреждения акустическим методом.

Сущность акустического метода состоит в создании в месте повреждения искрового разряда и прослушивании на трассе вызванных этим разрядом звуковых колебаний, возникающих над местом повреждения. Этот метод применяют для обнаружения всех видов повреждения с условием, что в месте повреждения может быть создан электрический разряд. Для устойчивого искрового разряда необходимо, чтобы величина переходного сопротивления в месте повреждения превышала 40 Ом.

Слышимость звука с поверхности земли зависит от глубины залегания кабеля, плотности грунта, вида повреждения кабеля и мощности разрядного импульса. Глубина прослушивания может колебаться в пределах от 1 до 5 метров.

В качестве генератора импульсов, например могут применяются генераторы типа АГ-120 трассировочный(мощность до 180 Вт). В качестве приемника акустического сигнала используют датчики пьезо - или электромагнитной системы, преобразующие механические колебания грунта в электрические сигналы, поступающие на вход усилителя. Над местом повреждения уровень сигнала максимальный.

Включаем генератор подключенный к жилам кабеля и при помощи акустического датчика (АД), ПБ и ГТ прослушиваем кабельную линию в предполагаемом месте повреждения. В точке повреждения кабеля будут прослушиваться характерные «щелчки» с заданной частотой.

Необходимо помнить, что новейшие российские разработки позволяют оператору работать одновременно двумя датчиками: электромагнитным и акустическим. Таким образом, можно одновременно проводить трассировку кабельной линии и поиск места повреждения индукционным и акустическими методами.

Ремонт силового кабеля и установка кабельных муфт

Ремонт силового кабеля с установкой соединительной муфты

Существует довольно много причин, по которым кабели, соединительные муфты, а также концевые заделки могут выходить из строя. Это: различные механические повреждения, дефекты при монтаже, осадка грунта, коррозия металлической оболочки кабеля, заводские дефекты, старение изоляции и прочие. Согласно с требованиями соответствующих документов, все кабельные линии должны подвергаться ремонту (текущему или капитальному).

Ремонт силового кабеля 0,4-6-10 кВ

Текущий ремонт кабеля может быть:

Срочным - ремонт силового кабеля и установка кабельных муфт или же другие виды работ, которые проводятся в случае лишения автоматического резервного питания приёмников I категории или особо важных II категории, при этом приёмники всех категорий перегружаются или ограничивают потребителей. Срочный ремонт кабельных линий 0,4кВ или 10кВ выполняется ремонтной бригадой в течении рабочего дня. Основанием для его выполнения служит указание руководства энергослужбы.

Аварийным - ремонт кабельных линий 10 кВ или 4кВ при отключении кабельной линии и лишении напряжения потребителей всех категорий без возможности его подачи по кабелю высокого или низкого напряжения или же временных шланговым кабелям. Необходимость проведения аварийного ремонта возникает и тогда, когда резервная линия сильно перегружена и требуется ограничение потребителей. Выполняется аварийный ремонт кабеля немедленно и продолжается до включения кабельной линии в работу.

Плановым - ремонт кабельных линий 0,4 кВ, а также всякий ремонт кабельных линий 10 кВ, в случаях, которые выше не указывались, выполняемый по заранее составленному плану, утверждаемому руководящим составом энергослужб. Данный план-график составляется ежемесячно с учётом записей, имеющихся в журналах осмотров и обходов, результатов проведения измерений и испытаний, сведений диспетчерских служб.

Выполняя ремонт кабеля, возникает необходимость проведения такого вида работ, как монтаж кабельных муфт. Что же это такое и для чего применяется?

Монтаж кабельных муфт: соединительных и концевых

Кабельной муфтой называют устройство, применяемое для выполнения соединений, ответвлений кабелей, а также для их присоединения к различному электрооборудованию и ЛЭП.

Установка концевой муфты требуется при присоединении кабеля к воздушным линиям электропередач или к аппаратам наружной и внутренней установки.

Установка соединительных муфт необходима при соединении двух кабелей.

Монтаж кабельной муфты производится после предварительной разделки заводской изоляции на концах кабелей. При этом удаляется наружный джутовый покров, броня, подушка из бумаги или волокна, которая находится под бронёй, изоляции (общей и каждой жилы). Установка кабельных муфт для кабелей, имеющих бумажную изоляцию, требуется проведение проверки на наличие влаги. Если влага обнаруживается, то участок кабеля вырезается, заменяется новым и выполняется установка муфты на кабель.

Муфты могут повреждаться вследствие проведения испытаний повышенным напряжением или изнашиваться при длительной эксплуатации. Ремонт и установка муфты должны производиться своевременно, так как показывает практика, при длительном нахождении повреждённой муфты приходится вырезать большие куски кабеля и делать длиннее вставки для восстановления.

Поиск места повреждения кабеля

Повреждение кабеля

В результате ухудшения общего состояния кабельной линии (износ, повреждение изоляции, нарушение технологий изготовления и прокладки) велика вероятность возникновения короткого замыкания «на землю» фазы или же короткого замыкания межфазного. При возникновении аварийных ситуаций необходимо выполнять поиск обрыва кабеля. Выбор метода, при помощи которого производится определение места повреждения кабеля, напрямую зависит от характера имеющегося повреждения и сопротивления (переходного) в повреждённом месте. К тому же, зависит и от условий нахождения кабеля - нужно производить поиск кабеля в земле или на открытом участке. Для определения характера повреждения кабеля используют мегаомметр.

Методы определения места повреждения силового кабеля

Поиск трассы кабеля и имеющихся повреждений кабельных линий выполняют следующими методами:

импульсным;

емкостным;

колебательного разряда;

акустическим;

индукционным.

Определение места повреждения кабеля

Импульсный метод используют, выполняя поиск обрыва силового кабеля при любом характере повреждения, кроме заплывающего пробоя, переходное сопротивление при этом - не больше 150 Ом. Отыскание повреждения кабеля импульсивным методом основывается на измерении временного интервала между моментами осуществления подачи импульса переменного тока и приёма импульса, отражённого от места повреждения. Учитывая то, что скорость, с которой распространяются импульсы в КЛ низкого и высокого напряжения является постоянной величиной и составляет 160м/мкс, установив время пробега импульса до повреждённого места и обратно, можно установить расстояние до участка с повреждением.

Ёмкостный метод даёт возможность произвести поиск места повреждения кабеля, основываясь на измерении ёмкости жилы, которая оборвана при помощи моста тока (переменного или постоянного).

Метод колебательного разряда используется тогда, когда необходимо произвести поиск повреждения силового кабеля при заплывающем пробое. Измерение осуществляется при подаче на повреждённую жилу напряжения от кенотронной установки для испытаний, плавно повышаемого до напряжения пробоя. В кабеле при пробое возникает разряд, имеющий колебательный характер. Расстояние до повреждённого участка определяется периодом колебаний, распространение электромагнитной волны в кабеле происходит с постоянной скоростью. Для проведения измерений используется рефлектометр РЕЙС-105Р.

Установка для прожига кабеля

Суть акустического метода, при помощи которого проводится поиск скрытых коммуникаций и мест их повреждений заключается в создании в точке повреждения искрового разряда с прослушиванием звуковых колебаний, которые вызвал данный разряд, возникшим над точкой повреждения. Данным методом выполняют поиск короткого замыкания в кабеле при любых видах повреждений, если соблюдено следующее условие: возможность создания электрического разряда в повреждённом месте. Устойчивый искровой разряд создаётся при величине переходного сопротивления, превышающей в повреждённом месте 40 Ом.

Определение места короткого замыкания индукционным способом применяется довольно широко и обеспечивает высокую точность результатов. Основан данный метод на улавливании магнитного поля при пропускании тока высокой частоты по кабелю. Метод применяется в тех случаях, когда в точке повреждения можно образовать электрическое соединение жил (одной или двух) при малом переходном сопротивлении.

Прокладка силового кабеля в земле

Кабельные линии прокладывают в земляных траншеях, специальных кабельных сооружениях (кабельные каналы, лотки), на эстакадах, в галереях, открыто по стенам зданий и сооружений, в трубах, туннелях и тд. Наиболее дешевый способ прокладки кабелей это размещение кабелей в траншее в земле.

Этот способ не требует больших затрат на строительные работы, и кроме того создаются хорошие условия для охлаждения кабелей. К недостаткам этого способа можно отнести как возможность механических повреждений кабелей при земляных работах вблизи трассы кабелей. В траншеях прокладывают кабели на глубине 0,7 м. в одной траншее размещают не более 6-ти кабелей на напряжение 6 -10 кВ или двух кабелей на 35 кВ. Допускается рядом с ними прокладка не более одного пучка контрольных кабелей.

Ширина траншеи по дну для одного кабеля определяется удобством земляных работ и составляет 0,2 м при напряжении до 10 кВ и 0,3 м при 35 кВ. Ширина траншеи по верху зависит от её глубины и угла естественного откоса грунта.

1 - кабель связи; 2 - кирпич для защиты от механических повреждений; 3 - мягкий грунт для подсыпки (песок); 4 - кабели до 35 кВ; 5 - кабели до 10 кВ; 6 - контрольные кабели.

На территориях энергоемких промышленных предприятиях и при наличии более 20 кабелей, идущих в одном направлении, применяют прокладку в туннелях.

На территориях с грунтовыми условиями, вредно действующие на кабели, в районах вечной мерзлоты прокладку кабелей производят на эстакадах и галереях.

Открыто по стенам зданий и сооружений кабели прокладывают в тех случаях, когда строительные конструкции выполнены из несгораемого материала.

Кабельные каналы изготавливают из сборных железобетонных лотковых элементов различной ширины и высоты.

Технология монтажа кабельных линий

Кабельные линии прокладывают так, чтобы исключить возможность появления опасных механических напряжений и повреждений в процессе эксплуатации.

Кабели прокладывают с небольшим запасом на случай возможных смещений почвы и температурных деформаций самого кабеля. В траншеях и на сплошных поверхностях внутри зданий и сооружений запас создают за счет волнообразной укладки кабеля, а по кабельным конструкциям запас осуществляется за счет стрелы провеса. Создание запаса кабеля за счет колец не допускается.

Кабели прокладываемые горизонтально по конструкциям, стенам и т.д. прочно закрепляют в конечных точках, у концевых муфт, а на поворотах трассы, с обеих сторон изгибов и у соединительных муфт. На вертикальных участках кабели закрепляют на каждой кабельной конструкции. В месте жесткого закрепления небронированных кабелей на конструкциях применяют прокладки из листовой резины или листового поливинилхлорида или другого эластичного материала.

Внутри помещений и с наружи в местах, доступных для неквалифицированного персонала, а также где возможно передвижение транспорта, грузов и механизмов, кабели защищают путём прокладки их на высоте не ниже 2 м от пола или на глубине 0,3 м в земле.

Монтаж кабельных линий ведут в два этапа. На первом этапе внутри зданий и сооружений устанавливают опорные конструкции для прокладки кабелей. На втором этапе прокладывают кабели и подключают их к выводам электрооборудования.

На место монтажа кабель доставляется в заводской упаковке (барабанах). Перевозку кабелей осуществляют на транспортерах ТКБ-6, ТКБ-10 грузоподъемностью 6 и 10 т. Транспортер ТКБ-6 перемещают автомобилем, а ТКБ-10 - трактором.

Удалив внешнюю обшивку барабана, оценивают состояние наружных витков кабеля, обращая внимание на оболочку и защитный покров, на подтеки пропитывающего состава, на проколы, раковины, обрывы, смещения и зазоры между витками бронелент.

Наружные витки кабеля с повреждениями удаляют, а его изоляцию испытывают повышенным напряжением. Бумажную изоляцию пере испытанием проверяют на отсутствие влаги. Для этого бумажные ленты, прилегающие к оболочке и жилам, погружают в нагретый до 150 гр С парафин. Легкое потрескивание и выделение пены говорит об увлажнении изоляции кабеля. В этом случае от конца кабеля отрезают участок 250 - 300 мм и проводят повторную проверку. Чтобы избежать ошибок при проверке на увлажненность кабеля, к лентам нельзя прикасаться руками. После испытания кабеля повышенным напряжением восстанавливают герметизирующие колпачки на концах кабеля.

Техпроцесс прокладки кабеля состоит из следующих операций:

1. Установка барабана с кабелем.

2. Подъема барабана домкратами.

3. Снятие обшивки с барабана.

4. Раскатка кабеля равномерным вращением барабана и протяжка кабеля вдоль трассы в проектное положение.

При ручной раскатке кабеля протягивание кабеля ведут электромонтажники. Расставлять людей необходимо таким образом, чтобы на каждого из них приходилась нагрузка не более 35 кг.

Кабели в холодное время года прокладывают без предварительного подогрева, если температура воздуха в течении 24 ч до начала работ не была ниже:

0 гр С - для силовых бронированных и небронированных кабелей с бумажной изоляцией в свинцовой или алюминиевой оболочке;

7 гр С - для контрольных и силовых кабелей напряжением до 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове;

15 гр С - для контрольных и силовых кабелей напряжением до 10 кВ с поливинилхло-ридной изоляцией и оболочкой без волокнистых материалов в защитном покрове;

20 гр С - для небронированных контрольных и силовых кабелей с полиэтиленовой изоляцией и оболочек без волокнистых материалов защитном покрове.

Подогрев кабелей перед прокладкой производят внутри помещений. Прокладку кабеля ведут не более часа если температура окружающего воздуха от 0 до -10 гр С, не более 40 мин при температуре от-10 до -20 гр С, и не более 30 мин при температуре ниже -20 гр С. При температуре окружающего воздуха ниже -40 гр С прокладка кабелей всех марок не допускается.

При температуре прокладки ниже -20 гр С кабель в течении всего периода раскатки подогревают электротоком

Токопроводящие жилы внутреннего конца кабеля; 2 - прогреваемый кабель; 3 - токопроводящие жилы наружного конца кабеля; 4 - трансформатор тока; 5 - трансформатор; регулируемый трансформатор.

Технология разделки концов силового кабеля

Разделку концов кабеля производят до монтажа муфт и заделок. Она заключается в последовательном ступенчатом удалении на определенной длине защитных покровов, брони, оболочки, экрана и изоляции. Размеры разделок определяют по технической документации.

Проступая к разделке кабеля, проверяют отсутствие влаги в бумажной изоляции и жилах. При необходимости удаляют влажную изоляцию, лишнюю длину концов кабеля, другие дефектные места, обрезая секторными ножницами.

Разделку кабеля начинают с определения мест установки бандажей, которые считают по формуле: А = Б + О + П + И + Г.

1 - наружный покров; 2 - броня; 3 - оболочка; 4 - поясная изоляция; 5 - изоляция жилы; 6 - жила кабеля; 7 - бандаж; А, Б, И, О, П, Г - размеры разделки.

На конце кабеля отмеряют расстояние А и распрямляют этот участок. Далее подматывают смоляную ленту и накладывают бандаж. Можно из стальной оцинкованной проволоки. Концы проволоки захватывают плоскогубцами, скручивают и пригибают вдоль кабеля.

Наружный кабельный покров разматывают до установленного бандажа, но не срезают, а оставляют для защиты брони от коррозии после монтажа муфты. На броню кабеля (Б) на расстоянии Б (50 - 70мм) от первого проволочного бандажа накладывают второй бандаж. По внешней кромке бандажа ножовкой надрезают ленты брони, затем эту броню разматывают, обламывают и снимают.

Для удаления оболочки (О) на расстоянии (50 - 70 мм) от среза брони делают кольцевые надрезы не на половину глубины. Надрез выполняют специальным ножом с ограничителем глубины резания и снимают оболочку. Далее жилы кабеля освобождают от поясной изоляции и выгибают по шаблону. Затем готовят место для присоединения заземления.

Для присоединения жил кабеля к контактным выводам электротехнических устройств их оконцовывают наконечниками, закрепляемых на жилах опрессовыванием, сваркой или пайкой. Оконцевание однопроволочных жил может быть выполнено формированием наконечника из конца жилы.

Прокладка кабелей в траншеях

В объем работ по прокладке кабелей в траншеях входят подготовительные работы, устройство траншей, доставка барабанов с кабелем к месту работ раскатка кабеля и укладка его в, зашита кабеля от механических повреждений и засыпка траншей. Во время подготовительных работ доставляют на трассу необходимое количество кирпича, песка или просеянной земли, а также стальные или асбестоцементные трубы с внутренним диаметром не менее 100мм для устройства переходов кабельной линии под железнодорожными путями, проезжими дорогами и различными препятствиями, находящихся н трассе кабельной линии.

При пересечении кабельной трассой пешеходных дорожек в соответствующих местах должны быть установлены переходные мостики с барьерами, доставляемые заблаговременно на трассу. Приступить к рытью траншей можно после того, как будет проверено по плану или с помощью пробивных шурфов отсутствие на трассе или в опасной близости от нее подземных сооружений, трубных коммуникаций или других кабелей. Для этого проверяют по плану расположение подземных сооружений, а при отсутствии плана делают пробные шурфы шириной 350мм поперек намеченной трассы; рыть шурфы надо с большой осторожностью, чтобы не повредить кабели, трубы или иные сооружения, которые могут оказаться в земле. Траншеи большой протяженностью устраивают специальными роторными траншее копательными, а чаще обычными землеройными машинами или экскаваторами.

Траншеи небольшой протяженностью и проходящие под тротуарами с асфальтным покрытием, а также траншеи прокладываемые на стенных участках,где применять механизмы невозможно, роют вручную, пользуясь ломом и лопатой.

Глубина траншеи должна быть не менее 700мм, а ширина такой, чтобы расстояние между несколькими параллельно проложенными в ней кабелями напряжением до 10кВ было не менее 100мм,а от стенки траншеи до ближайшего крайнего кабеля не менее 50мм. Глубина заложения кабеля может быть уменьшена до 0,5м на участках длиной до 5м при вводе кабеля в здание, а также в местах пересечения их с подземными сооружениями при условии защиты кабеля от механических повреждений путем прокладки его в асбестоцементных трубах.

В местах изменения направления трассы траншею роют так, чтобы кабель можно было уложить в ней с требуемым ракурсом изгиба.

В местах будущего расположения кабельных распределительных муфт траншеи расширяют, образуя котлованы. Котлованы для одной кабельной муфты кабеля напряжением до 10кВ должен быть глубиной 1,5м и длиной 2,5м.Для каждой следующей рядом укладываемой муфты ширина котлована должна увеличиваться на 350мм.

Вырытые булыжники, куски асфальта и бетона укладывают на одной из сторон траншеи или котлована на расстоянии не менее 1м от их бровки, чтобы обеспечить свободное продвижение работающих вдоль трассы.

Кабели доставляют к месту укладки в барабанах на специальных кабельных транспортерах или на автомашинах, оборудованных устройством для погрузки, транспортирования и выгрузки барабана с кабелем. Выгружать барабаны с кабелем нужно осторожно, чтобы не повредить его и не нанести травму работающим.

Категорически запрещается сбрасывать барабаны с кабелем с автомашин или с кабельных транспортеров. Кабель должен быть выгружен на максимально близком расстоянии от места раскатки, но так, чтобы он не мешал движению рабочих, не создавал угрозы падения в траншею и был удобно расположен для раскатки.

Доставленные к месту прокладки кабель раскатывают с барабанов при помощи движущегося транспорта, лебедкой по роликам, вручную по роликам или без роликов. При раскатке кабеля с движущегося транспорта с автомобиля или кабельного транспортера- двое рабочих вращают вручную барабан, сматывая с него кабель, а два других рабочих принимают и укладывают кабель в траншее. Кабель сматывают с барабана сверху, а не снизу. Раскатку производят при скорости движения автомашины или буксируемого транспортера, не превышающей 2,5км/ч. При раскатке с барабана, находящегося на земле, последний должен быть приподнят над землей на 200- 250мм с помощью стального вала и двух кабельных домкратов. Под домкраты подкладывают деревянные доски толщиной не менее 50мм,кирпичи или железобетонные плиты.

До начала раскатки кабеля в траншее устанавливают линейные и угловые раскаточные ролики: линейные ролики устанавливают на прямых участках траншеи через каждые 2м, а угловые - в местах изгибов и поворотов траншеи.

Непосредственно перед раскаткой снимают обшивку с кабельного барабана и осматривают верхние витки кабеля, чтобы убедиться в отсутствии вмятин, повреждений брони кабеля или иных дефектов. Затем сматывают с барабана лебедкой стальной трос и прикрепляют к нему конец кабеля. Раскатываемый кабель прикрепляют к тросу лебедки при помощи проволочного чулка, лопусного или рычажного зажима. Проволочный чулок надевают на конец кабеля и на длина не менее 500мм прочно закрепляют на его оболочке при помощи трех бандажей из мягкой проволоки диаметром 0,5мм, накладываемых поверх намотки из стальной ленты. Крепление троса посредством чулка имеет ряд недостатков, главным из них является необходимость большой затраты времени для закрепления чулка на кабеле, возможность соскальзывания чулка с оболочки и наконец, опасность разрыва оболочки кабеля вблизи от места наложения чулка. При раскатке кабеля ручным способом рабочие кладут его на плечи и медленно передвигаются вдоль траншеи или по ее дну. Кабель, находящийся на плечах у рабочих, не должен иметь больших изгибов. Нагрузка на каждого рабочего, участвующего в ручной раскатке кабеля, не должна превышать 35кг. Кабель должен находиться на одном и том же плече у каждого рабочего, переносящих кабель. Опускать кабель с плеч надо одновременно и в два приема:сначала на уровень опущенной руки,а затем на землю. Категорически запрещается сбрасывать кабель на землю, во избежании несчастных случаев или повреждения кабеля. При недостаточном количестве рабочих, необходимых для нормальной раскатки кабеля, рассчитанного на напряжение до 1кВи при температуре окружающего воздуха выше 0º С, применяют петлевую раскатку. Для этого барабан с кабелем устанавливают не в начале траншеи, а на середине ее длины: половину кабеля с барабана сматывают сверху в одну сторону, а оставшуюся половину сматывают снизу барабана в другую сторону петлей, занесенной через барабан.

При петлевом способе раскатки необходимо соблюдать допустимые радиусы изгибов кабеля, а также исключить его скручивания. Кабель кладут в траншею волнообразно, змеей"", с тем, чтобы создать некоторый запас кабеля по длине, необходимый для компенсации продольных напряжений, которые могут возникнуть вследствие осадки грунта или температурных изменений, запас кабеля необходим также и на случай его пробоя. Тогда удаляют поврежденный участок и устанавливают соединительную муфту, на что и используются за счет запаса требуемое количество кабеля. Создавать запас кольцеобразного уложенных витков запрещается, так как они в процессе эксплуатации будет перегреваться и кабель после непродолжительной работы может выйти из строя. Запас кабеля можно создавать в виде неполной петли, укладываемой в конце линии, у вертикальных стояков, при переходе в подводную трассу и т.п.

Повреждения и ремонт кабельных линий

Повреждения кабеля могут быть вызваны в процессе эксплуатации, к которым относятся: осушение изоляции из- за перемещения или стекания приточного состава; высыхание изоляции кабелей работающих в тяжелых режимах, частично связано с разложением пропиточного состава.
Выход из строя кабельных линий происходит также из-за механических повреждений кабелей при прокладке и перекладке их в процессе эксплуатации, коррозия металлической оболочки, которая возникает главным образом на старых кабелях. При эксплуатации возможны повреждения алюминиевой оболочки кабеля из-за разрыва шланга в процессе монтажа. Повреждения концевых и соединительных муфт происходит главным образом из-за несоблюдения технологии их монтажа, применения неконденционных комплектирующих материалов и материалов с просроченным сроком
годности, а также муфт, не соответствующих сечению и U кабеля. Свинцовые соединительные муфты повреждаются из- за нехорошей пайки свинцового корпуса к оболочке кабеля, образование пустот при восстановлении изоляции роликами и рулонами, не доливки кабельного состава, отсутствие контроля за температурой заливочных и пропарочных составов, кристаллизации пропиточного состава в процессе эксплуатации.
Повреждение эпоксидных соединительных муфт связаны с наличием пор и свищей, отсутствием герметизации. Повреждение эпоксидных заделок происходит из-за неудовлетворительного обезжиривания, обработки концов найритовых трубок, герметизации жил, изгибания жил с недопустимым радиусом изгиба. Основные причины пробоев кабелей (жил) следующие: предшествующие повреждения, прямые механические повреждения, коррозия металлической оболочки, осадка грунта, дефекты прокладки, строение изоляции.
Механические повреждения делятся на прямые, которые приводят к одновременному отказу кабельной линии, и предшествующие, при которых развитие дефекта кабеля до пробоя происходит в течении времени и которые выявляются при испытаниях, а также могут вызвать отказы линии в рабочем режиме.
Ремонтные работы на кабельных линиях осуществляют по плану, разработанному на основании данных осмотра и испытаний, а также анализа общего состояния линии. Неисправности кабельных линий или их трасс, представляющие угрозу безаварийной работы, устраняют незамедлительно, а неисправности, не вызывающие прямой угрозы надежности работы линии,- в плавном порядке.
Раскопку кабельных трасс производят только с разрешения эксплуатирующей организации. При этом обеспечивают надзор за сохранностью кабелей на весь период производства работ, а вскрытые кабели укрепляют для предупреждения провисания и защиты от механических повреждений. На месте работ устанавливают сигнальные огни и предупредительные плакаты. Подлежащую к ремонту кабельную линию отключают и заземляют. Универсальным способом ремонта кабельной линии является замена кабеля на участке трассы с ее разрытием, прокладкой кабельной вставки и заготовлением муфт. Концы разомкнутой линии замыкают кабельной вставкой в месте повреждения таким, образом, чтобы при этом было обеспечено правильное соединение одноименных шин между собой. На месте ремонта предварительно проверяют и устанавливают наименование фаз с последующей подготовкой жил.
Ремонт разрушенного броневого покрова производят из такой последовательности: снимают поврежденную часть, после чего обрез брони спаивают с металлической оболочкой кабеля. Металлическую оболочку незащищенную броней, покрывают антикоррозийным составом или выполняют подмотку пластмассовыми лентами.
Характер ремонта металлической оболочки кабеля зависит оттого, проникла ли влага внутрь него или нет. Для этого удаляют часть оболочки с обеих сторон от места его повреждения и проверяют верхний слой поясной изоляции на наличие влаги. Если влаги внутри кабеля нет, на поврежденную часть оболочки накладывают свинцовую трубу соответствующего размера с двумя заливочными отверстиями.

Муфту заполняют кабельным составом. Если внутри кабеля есть влага, поврежденный участок

вырезают и вместо него вставляют отрезок кабеля, соответствующий по марке, сечению и длине ремонтируемого. С обоих сторон кабельной вставки монтируют соединительную муфту.
Как правило, вышедшие из строя заделки вырезают и монтируют новые. Если длина кабеля имеет достаточный запас, ремонт ограничивается монтажом только концевой заделки. В противном случае кабель наращивают и дополнительно монтируют соединительную муфту. Течь пропиточного состава из концевой эпоксидной заделки возможна в месте окончания корпуса, а также в месте выхода жил из корпуса заделки. Дефекты, связанные с нарушением герметичности заделки, могут возникнуть из-за плохой обработки поверхности найритовых трубок, несоблюдения размеров, указаний по обезжириванию. Течь пропиточного состава в местах окончание корпуса заделки и выхода жил из корпуса устраняют с помощью установки ремонтной формы и заливки ее эпоксидным компаундом (рис) коронирование по поверхности найритовых трубок устраняют подмоткой по трубкам липкой ленты в два слоя.

Подключение и испытание силовых кабельных линий и силового кабеля

Залог качественного и безопасного электроснабжения объекта - надежные силовые кабели. Для удачного испытания силового кабеля, необходимо отдавать предпочтение доброкачественным сертифицированным изделиям и здесь экономить не следует, так как в противном случае под угрозой может оказаться жизнь и здоровье людей, работающих или проживающих на объекте. Это могут быть провода нашего или отечественного производства, но в сертификатах обязательно должно быть указано соответствие необходимым техническим требованиям и международным стандартам. Кабели могут быть алюминиевые или медные. Алюминиевые идут чуть дешевле, но и электропроводность у него меньше, на воздухе они быстро окисляются, а в местах перегибов быстро крошатся. Специалисты и профессионалы обычно рекомендуют выбирать медные, так как они имеют отличную электропроводность, прочные и менее подвержены коррозии. После окончания всех электромонтажных работ осуществляется подключение кабеля.

По окончании работ по подключению и пусконаладочных работ, не менее важными являются работы по проверке работоспособности. Они дают возможность определить сопротивление изоляции между жилами, а также сопротивление между каждой из них и сопротивление жил с землей. Испытание силовых кабелей позволяет вычислить, где в жилах кабеля произошел обрыв или же наличие асимметрии в изоляции. Испытания проводятся в строгом соответствии с ГОСТ, а для каждого из них существует свой способ диагностики, который выбирает специалист-профессионал, а его выбор напрямую зависит от ситуации. Силовой кабель - универсальный кабель, предназначенный для постоянной бесперебойной подачи электроэнергии от трансформаторов к различным объектам - коммунальным комплексам и предприятиям. Бывают ситуации, когда кабель изменяет свои параметры из-за температурных воздействий или же других факторов, поэтому тут необходима профессиональная диагностика. Подключение кабеля - довольно ответственная работа, к которой необходимо привлекать высококвалифицированных специалистов, которые знают различные способы их испытаний и могут с точностью диагностировать состояние. Это важно не только для безопасности, но и для обеспечения их функциональности и бесперебойной работы объекта.

Ремонт силового кабеля и установка кабельной концевой соединительной муфты

Монтаж кабельной муфты

В течении эксплуатационного срока на кабельных линиях могут возникать разнообразные повреждения для устранения которых требуется ремонт кабеля. Если выполняется текущий ремонт кабельных линий, то, в основном проводят такие работы: осматривают кабельные каналы, чистят трассы соединительных муфт, кабелей, проложенных открытым способом, проверяют муфты кабельные концевые, производят рихтовку кабеля, восстанавливают маркировку, определяют температуру нагрева кабеля, степень коррозии его оболочки. Осуществляется также проверка заземления, устранение выявленных дефектов, контролируется состояние кабельных колодцев, доступ к ним, при необходимости производится перекладка некоторых участков кабельной линии, установка соединительных муфт, доливка их мастикой.

Установка кабельной муфты

В случаях, если пробита изоляция кабеля для проведения ремонта требуется установка муфты на кабель. Муфта предназначается для соединения разных видов кабеля. Установка муфты соединительной используется при проведении ремонтных работ на повреждённых кабельных линиях для обеспечения надёжного и прочного соединения разных кабелей, произведения врезки в сеть, переноса кабельной линии. Установка концевой муфты необходима при выполнении подключения кабельной линии к электрической сети, установке и т.п.

Установка муфты на кабель должна проводиться аккуратно, с соблюдением технических требований. Если монтаж муфты выполнен непрофессионально, без соблюдения определённой технологии, а также при неправильном выборе сечения или несоответствия напряжению, могут возникать её повреждения. Независимо от того, какие муфты используются - соединительные, переходные или муфты кабельные концевые, они должны быть качественными.

Ремонт кабеля

При проведении капитального ремонта кабельных линий производится полная или частичная замена участков сети, установка кабельных муфт, окраска конструкций, замена опознавательных знаков, установка дополнительной защиты в местах возможного повреждения кабеля.

Установка соединительной кабельной муфты

Если необходимо провести ремонт кабеля, который проложен в траншее, то снимается покрытие, раскапывается траншея. При проведении земляных работ обязательно рядом с траншеей устанавливаются предупредительные знаки. При проведении полной замены повреждённого участка, выполняя ремонт кабельных линий 10 кВ, следует соблюдать установленные требования, учитывать тип грунта, близость инженерных сооружений, использовать только рекомендованные материалы, обеспечивающие надёжную защиту кабеля. Контролируется также и допустимые усилия тяжения, для этого применяют динамометр.

Осуществляя ремонт кабельных линий 0,4 кВ или 10 кВт, кабель укладывают с определённым запасом, чтобы избежать механических напряжений при перемещении почвы и изменении температурного режима. Если в траншее кабели прокладываются параллельно, то их концы, где предполагается установка соединительных муфт, располагаются на расстоянии не менее 2 м друг от друга. Также необходимо предусмотреть запас для поведения проверки на влажность изоляции, не только на монтаж муфты, но и на их переразделку при возникновении повреждения. В ограниченных условиях монтаж кабельных муфт может проводиться немного ниже уровня основной прокладки кабеля.

Ремонт кабельных линий 0,4 кВ или других проводят в соответствии с планом, который разработан на основе данных, полученных при осмотре и проведении испытаний. В обязательном порядке все работы согласовываются с эксплуатирующими и контролирующими организациями. Существует несколько технологий, при помощи которых производится ремонт кабельных линий 10 кВ, 0,4 кВт. Универсальный вариант - разрытие трассы, прокладка вставки кабеля, установка кабельных муфт. При проведении ремонта необходимо обязательно добиваться фазности соединения. Достигнуть этого помогает правильная установка концевой муфты.

Все ремонтные работы (монтаж кабельных муфт, замена участков кабеля и другие) должны выполняться профессиональными специалистами, имеющими доступ к проведению подобных работ и надлежащий опыт.

Дистанционный прокол кабеля, прокладка кабеля методом прокола, устройство для дистанционного прокола кабеля

Бестраншейный метод прокладки - метод прокола кабеля

В последние годы для прокладки кабеля или трубопровода все реже используется траншейный способ. Заботясь о внешнем виде города, власти запрещают портить его, если, например, путь кабеля проходит через дорогу (в том числе, железнодорожную), водные и другие объекты. В таком случае выполняется прокладка кабеля методом прокола: кабель с помощью вырытой специально скважины прокладывается горизонтально под землей, не повреждая и не затрагивая объекты на поверхности.

Метод дистанционного прокола кабеля используется для прокладки кабелей связи, электрокабеля, также метод прокола используется для прокладки труб инженерных коммуникаций (газопровода, водопровода, канализации). Около 90% всех работ при прокладке методом дистанционного прокола кабеля осуществляется под землей. В европейских странах метод прокола используется в 95% случаях прокладки кабеля, и в России он становится все более распространенным.

Преимущества прокладки кабеля методом прокола:
экономия средств и времени за счет быстрой работы без рытья траншей,
возможность прокола кабеля длиной до 150 метров,
отсутствие повреждений на поверхности,
отсутствие повреждений уже существующих подземных инженерных коммуникаций,
возможность прокладки кабеля в любое время года,
дистанционный прокол кабеля не требует присутствия человека на месте прокладки под землей, а все работы управляются дистанционно с поверхности,
прокол кабеля выполняется всего за один выстрел,
возможность не только прокладки нового кабеля, но и замены старого.

Поскольку прокол кабеля осуществляется дистанционно, без непосредственного присутствия работника на месте прокладки под землей, специальные устройства получили название «устройства дистанционного прокола кабеля» (с ручным механическим приводом, электроприводом или пиротехнические). Устройство дистанционного прокола кабеля позволяет производить прокол в любых условиях (траншеях, подвальных помещениях, кабельных каналах, коллекторах и т.д.) при наличии зазора между кабелями от 30 мм и в любом пространственном положении.

Устройство дистанционного прокола кабеля обеспечивает безопасность работников при проведении ремонтных и профилактических работ в действующих установках, предотвращая поражение работников электрическим током во время прокола кабеля.

Итак, если перед вами встала задача прокладки кабеля, не раздумывая, обращайтесь в нашу компанию, которая предложит вам быструю, качественную работу по прокладке кабеля методом прокола._

• Заказать продукцию на сайте.
• Интернет магазин электротехнической продукции.
• ООО "ЭлТекс" Контакты: +79184692483 +79184822755 [email protected]
• Представим Ваши интересы в Краснодарском крае и ЮФО. Поставки любой электротехнической продукции по вашим реквизитам.
• Всё для проведения электромонтажных и кабельных работ. Всё для электромонтажных организаций.
• Поставки электротехнической продукции для электромонтажных, строительны и торговых организаций и др.
• Кабельные термоусаживаемые муфты POLT,POLJ,GUST,GUSJ, SMOE,EPKT,TRAJ и другие системы Raychem для любого кабеля. Адаптеры RICS и др. Ремонтные манжеты для кабеля.
• Кабельные термоусаживаемые муфты КВТп КНТп СТп для любого кабеля
• Кабельные муфты "Cellpack Electrical Product"
• Кабельные муфты,адапторы, инструмент для разделки кабеля EUROMOLD а Nexans Company. Кабельная арматура, адаптеры, инструмент Euromold , GPH , Tyco Electronics Raychem
• Кабельные муфты фирмы 3М и др заводов.Натяжные муфты. Муфты для подводного кабеля и саморегулируемого нагревательного кабеля.
• Термоусаживаемые ремонтные манжеты для кабеля. Уплотнители кабельных проходов термоусаживаемые УКПТ.
• Инструмент для кабельных и электромонтажных работ в т.ч. снятиe изоляции с любого кабеля. Ножи для проведения кабельных и электромонтажных работ
• Инструмент для снятия изоляции с любого кабеля в т. ч. с кабеля из сшитого полиэтилена
• Наборы инструментов для кабельных и электромонтажных работ в т.ч снятие изоляции с любого кабеля. Наборы инструментов для электромонтажника, электрика, кабельщика, кабельщика-спайщика, релейщика, сварщика, аккумуляторщика и др.
• Инструмент для электромонтажных организаций.
• Всё для перемотки, размотки, смотки, протяжки кабеля, провода, троса, каната. Оборудование, станки, стелажи, стойки, ролики, вертлюги, домкраты, ролики и др. Измерители длины кабеля.
• Оборудование для перемотки и протяжки кабеля. Кабельные домкраты.
• Смазки (УВС) Суперконт, Примаконт и Экстраконт для защиты электрических контактных соединений от перегрева и окисления.
• Станки для перемотки, размотки, намотки кабеля. Кабелеукладчики. Гидравлические натяжные машины. Толкатели кабельные.
• Электромонтажный пороховой инструмент.Устройства дистанционного и механического прокола кабеля.Пороховой пресс.
• Кабельные ролики. Кабельные домкраты. Кабельные чулки. УЗК 11/150. УЗК 11/200 . Мини УЗК.
• Кабельные адаптеры КПРКО-20, 90-120 кв.мм и КПРКО-20, 240 кв.мм
• Кабельные прямые и угловые ролики, кабельные чулки для протяжки кабеля и СИП.
• Кабельные чулки стандартные, проходные, поддерживающие, монтажные для прокладки кабельных линий и СИП.
• Устройство заготовки кабельных каналов УЗК 11/100 , УЗК 11/150 , УЗК 11/200 и др. для протяжки кабеля.Мини УЗК.
• Лебёдки ручные, электрические, с бензиновым и дизельным приводом для кабельных работ. Автономные тяговые лебедки кабестановые ЛТА-1, ЛТА-3, ЛТА-5, ЛТА-8 .
• Термоусаживаемые трубки, ленты, каппы, перчатки, манжеты для электромонтажных и кабельных работ
• Термоусаживаемая электротехническая продукция RAYCHEM
• Наконечники и соединители для кабеля и СИП
• Ножницы секторные и гидравлические для резки любого кабеля в т.ч. с бронированной изоляцией. Кабельные секторные ножницы для резки бронированного и простого кабеля НС-14 , НС-45, НС-50 Бс, НС-70 БС, НС-75БС, НС-80 БС, НС-90 БС, НС 100 БС, НС 110 БС, НС -130 БС. и др
• Прессы механические и гидравлические для опрессовки наконечников,гильз, соединителей, любых аппаратных зажимов. Пресс гидравлический ПГ 70, ПГ-120, ПГ-300, ПГ-400 и др
• Прессы для работы с токоведущими шинами.Перфорация металла. Инструмент для перфорации листового металла. Оборудование для обработки медных и алюминиевых токоведущих шин. Шиногибы, шинорезы, шинодыры.
• Станки с измерителями для перемотки, размотки провода и кабеля для магазинов и складов.
• Стеллажи для кабельных барабанов.Станки намоточные и перемоточные для кабеля. Стойки намотки бухт.
• Измерители длины кабеля и провода.Измерители длин при перемотки ткани, линолеума, рубероида, пленки, каната, веревок, шланга, погонажных изделий и других материалов плоского и круглого сечения. Измерения длины профилей и труб стальной, алюминиевой, пластмассовой полосы/ленты, мебельной кромки.
• Диэлектрические стеклопластиковые лестницы, стремянки, подмости. Лестницы трансформеры. Фибергласовые стремянки и др. Диэлектрические лестницы, стремянки, подмостки, табуретки -ССВ, ССС, ЛСП, ЛСПР, ЛСПД, ЛСПРД, ССД, СВД, ПИ, ЛСПСО и др. для электромонтажных работ.
• Фибергласовые диэлектрические лестницы для электромонтажных работ.
• Комплектующие к кабельным муфтам
• Средства и приспособления электрозащиты персонала
• Электропроводящие смазки ЭПС 90,ЭПС 98,ЭПС 150, ЭПС 200, ЭПС 250, ЭПС 300 для подвижных, неподвижных и скользящих контактов.Смазки для протяжки кабеля.Специальные смазки.
• Натяжная и сцепная арматура. Изоляторы для ВЛЭП. Траверсы и др.
• Муфты телефонные связи, инструмент и кип для телесвязекоммуникаций
• Термоусаживаемые телефонные муфты ТУМ-К, ТУМ-КС, ТУМ-КП, ТУМ -Ку, ТУМ-Кр и др.
• Многофункциональные лестницы, стремянки, площадки, подмостки, переходыи др. для строительных работ.
• Промышленные станки-стрипперы для разделки кабеля
• Кабельные муфты эпоксидные, свинцовые и для контрольных кабелей.
• Кабельная и проводниковая продукция. Кабель из сшитого полиэтилена и др.
• Арматура и инструмент для СИП
• Кабельные хомуты для объединения проводов и кабелей
• Электрообогреватели Nobo и Dantex
• Измерительные приборы и испытательное оборудование для энергетики. Приборы для электролабораторий.
