Сетевой шнур используется для подключения к сети: он объединяет два ПК в одно, выполняет соединение с остальными компьютерными приспособлениями.

Он протягивается от провайдера в дом каждому пользователю индивидуально.

От качества его обжатия, напрямую зависит, насколько хорошей будет скорость соединения и сама работа устройства.

Если вы проводите интернет к себе в дом и пригласили специализированную бригаду – проблем не возникнет.

Но иногда возникает необходимость обжать его самостоятельно.

Как правильно обжать интернет кабель – вопрос серьезный и подходить к нему следует ответственно, предварительно проштудировав информацию.

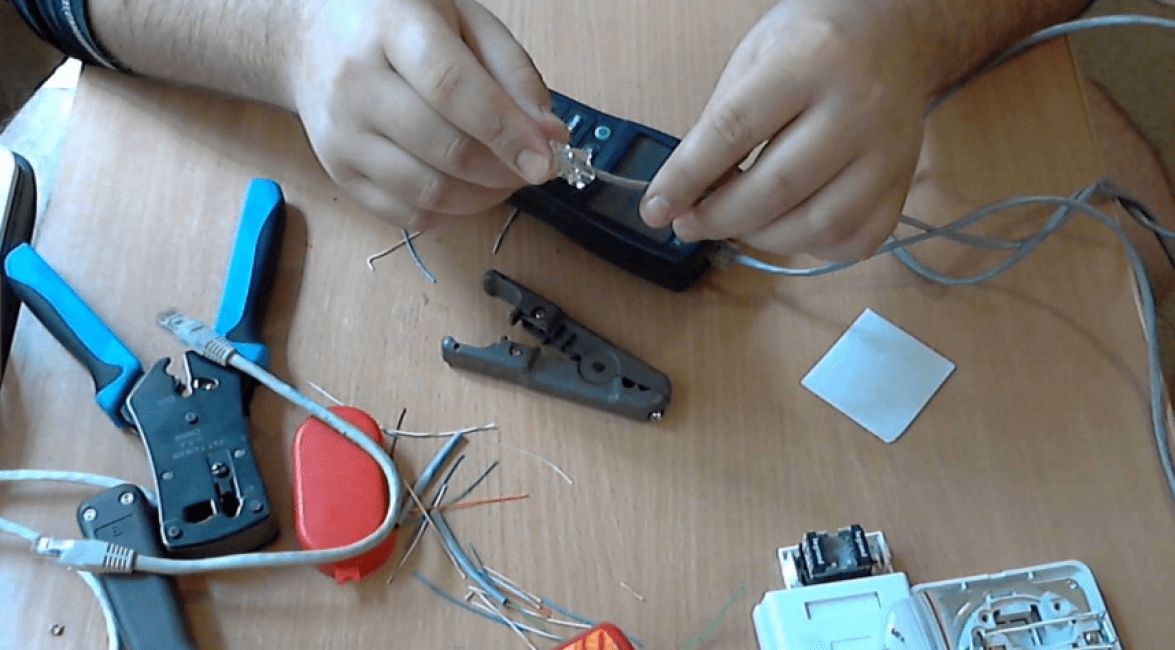

Инструменты для обжатия

Читай также: Как настроить локальную сеть на Windows? Простейшие способы

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты :

2 Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3 Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

3 Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

Виды кабеля

Читай также:

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств .

Например, два персональных компьютера или два .

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами . Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

Обжим кабеля с прямым подключением

Читайте также: [Инструкция] Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте.

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой .

1 Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2 Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3 Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4 Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

Обжим кабеля с перекрестным подключением

Читайте также:

Его отличие при подключении заключается в том, что провода меняют свою последовательность и располагаются по следующей схеме:

• бело-зеленый;
• зеленый;
• бело-оранжевый
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;
• коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в Сети

Описание

1. Зачищаем внешний шар на несколько сантиметров.
2. Разлаживаем провода в правильной последовательности.
3. Отмеряем необходимую длину. Это можно сделать, используя кримпер.
4. Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
5. Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
6. Можно принимать работу.

Кабель на четыре жилы

Читайте также: Как зарегистрироваться в социальной сети ВК (VK) без номера телефона? Ответ в нашей статье!

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Четырех жильный провод имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.

Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.

Мнение эксперта

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО "АСП Северо-Запад"

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.

Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?

Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

Иллюстрация	Выполняемое действие
	Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.
	Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
	В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.
	Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.

Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю.. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная - 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

1. UTP - витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
2. FTP - витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
3. STP - каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF/UTP - витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
5. S/FTP - каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый - самый широко используемый. Цвет красный или оранжевый - значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

1. Бело-изумрудный.
2. Изумрудный.
3. Бело-рыжий.
4. Голубой.
5. Бело-голубой.
6. Рыжий.
7. Бело-шоколадный
8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

1. Бело-рыжий.
2. Рыжий.
3. Бело-изумрудный.
4. Голубой.
5. Бело-голубой.
6. Изумрудный.
7. Бело-шоколадный.
8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ - прямой. распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами - поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ - кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой - путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема - выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 - значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Витая пара являет собой пару изолированных проводников, скрученных между собой. Данный тип кабеля также называют RJ-45 или Ethernet 10/100, о схеме обжима витой пары своими руками расскажем в материале.

После прокладки интернет кабеля, на его конце необходимо закрепить коннектор, чтобы была возможность его подключения. Для этого необходимо обжать кабель при помощи специального инструмента. После этого можно подсоединять его к сетевой карте и выполнять настройки подключения к сети интернет. В материале разберемся, как выполнить подключение витой пары к сетевой розетке и как самостоятельно обжать провод на 4 и 8 жил.

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары. По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

• стандарт T568A;
• стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Технология обжимки

Приведем пошаговый порядок обжима 8-проводного кабеля:

• удалите изоляцию и зачистите провод на 3 см;
• разъедините жилы так, чтобы они были расположены отдельно друг от друга;
• вставьте провода в коннектор;
• при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый;

• после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
• кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
• затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

• по стандарту EIA/TIA-568A: компьютер - свитч, компьютер - хаб;

• по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер - свитч, компьютер - хаб.

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер - компьютер, свитч - свитч, хаб - хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Кабель на четыре жилы

Обжать витую пару на 4 жилы можно аналогично 8 жилам, разница состоит только в количестве проводов, которые используются для передачи данных.

Инструкция, как обжать 4-жильный кабель для интернета:

• используются 1,2,3 и 6 каналы разъема RJ45. Первая пара жил вставляется в 1 и 2 каналы, вторая пара – в 3 и 6 каналы. Процедура выполняется с обеих сторон кабеля;
• снимите несколько сантиметров изоляции;
• расплетите и выпрямьте все жилы;
• составьте их по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый;
• при других цветах необходимо правильно попасть первой и второй парой в соответствующие каналы, указанные выше;
• коннектор RJ45 держите пластиковым фиксатором вниз;
• затем на другом конце кабеля выполните аналогичные действия.

При помощи данной инструкции можно обжать кабель самостоятельно и получить максимальную скорость передачи данных до 100 Мбит/сек.

Обжим без инструмента

Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:

• с помощью обычной отвертки выполняется обжим коннектора RJ 45;
• ножом можно выполнить зачистку витой пары на несколько сантиметров;
• кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.

Выполняется процедура двумя способами:

• прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
• также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.

Последовательность обжимки такова:

• зачистить кабель при помощи ножа;
• расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
• кусачками подрежьте проводки и оставьте примерно 1 см;
• проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
• вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
• при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
• защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
• выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.

Прокладка и обжимка сетевого кабеля задача нетрудная, но необходимая. Несмотря на то, что беспроводные сети завоевывают все больше сторонников, у них есть недостатки, которые отсутствуют в сети кабельной:

Двухпарный кабель состоит из четырех медных жил (которые перевиты попарно и, дополнительно, пары переплетены друг с другом), объединенных поливинилхлоридной оплеткой.

На заметку! Медные проводники переплетены для снижения влияния электрических помех. Особенно актуально это, если сетевой кабель проложен в непосредственной близости от силового (220 В). Данные передаются в виде разности потенциалов на двух проводниках. При условии, что электрические помехи действуют равномерно на весь сетевой кабель, то разница потенциалов двух медных жил на произвольно взятом участке кабеля одинакова. Пары переплетаются для исключения перекрестных помех (когда сигнал в одной паре вызывает помеху в другой).

Внутри оплетки, помимо медных проводников, скрывается разрывная нить (обычно капроновая). Эта нить может выполнять две функции:

1. Надрезание внешней оплетки кабеля, без повреждения оплетки каждой отдельной жилы.
2. Увеличение прочности на разрыв проложенного кабеля.

При выборе кабеля обращайте внимание на цвет его защитной оплетки:

1. Серый цвет – кабель предназначен для внутренней прокладки.
2. Черный цвет – кабель предназначен для внешней прокладки (как правило, имеет дополнительную жилу из поливинилхлорида или полипропилена).
3. Оранжевый цвет – для внутренней прокладки, оплетка изготовлена из негорючего материала.

Чтобы изготовить коммутационный шнур (patching cord, патч-корд) подготовьте следующие материалы и инструменты:

1. Кабель нужной Вам длины.
2. Штекеры 8p8c (8 position, 8 contact), которые чаще ошибочно называют RJ-45.
3. Инструмент для обжимки (кримпер, клещи, опрессовыватель), тонкая плоская отвертка, либо нож с тонким нехрупким лезвием.

Это интересно! Ошибка в названиях 8 p 8 c и RJ -45 заключается в том, что первое – это разъемы и штекеры, а второе – название стандарта, по которому они изготовлены. По аналогии – можно называть консервированное тушеное мясо не «тушенкой», а ГОСТом 32125-2013.

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

На заметку! Рекомендуется оставлять некоторый «припуск». Это позволит Вам не бояться неверной , с последующим «откусыванием» испорченного штекера. Кроме того, запас кабеля даст Вам некоторую мобильность для рабочего места. Натянутый кабель гораздо проще повредить, несмотря на высокую разрывную прочность. Помните, витая пара, в противовес силовым линиям, при сворачивании в бухту не вызывает наводок и не теряет ни качества, ни скорости передачи сигнала.

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

На заметку! Само собой, штекер не различает цвета, обмен данными подразумевает лишь правильную установку последовательностей медных жил. Следите за тем, чтобы проводники попадали в контакты под номерами 1, 2, 3 , 6.

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

На заметку! Обратите внимание, предназначен изначально для четырехпарных кабелей, поэтому оплетка двухпарного может быть зафиксирована ненадежно. Именно поэтому важно вставлять жилы до упора, чтобы их положение фиксировалось прокусывающими контактами коннектора.

Важно! При подборе обжимного инструмента следите за расположением обжимных ножей. При эксплуатации кримпера, они должны подниматься равномерно, а не по радиусу. Сам инструмент должен быть тяжелым – это дополнительная гарантия качества материала, кроме того, чем кримпер легче, тем быстрее он выйдет из строя (расшатаются пружины, ослабнут крепления ножей, повредится при падении). Если обжимкой предстоит заниматься часто, обращайте внимание на материал ручки – желательно, чтобы она была прорезиненной, не скользила в руках. Последняя рекомендация – выбирайте клещи с возможностью обжимки разных коннекторов (8 p , 6 p , 4 p ) – это сэкономит Вам время и средства.

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Важно! Помните, у Вас всего одна попытка на каждый штекер, поэтому стоит иметь под рукой резерв.

После закрепления проводников надавите на фиксатор оплетки.

Это интересно! Технология подключения к кабелю путем прокусывания внешней и внутренней оплетки была разработана для увеличения длины толстого соосного (коаксиального) кабеля. Приспособление для сращивания отдельных кусков кабеля носит название «трансивер» или «вампир», а сам метод – «зуб вампира». При подключении использовались два коротких зуба, которые прокусывали экранирующую оплетку, и длинный – для «вгрызания» в жилу кабеля.

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

Видео — Обжим витой пары, 4 жилы

Заключение

Мы рассмотрели нюансы проведения обжимных работ с применением четырехжильного кабеля. Помните, что данный способ позволит Вам сэкономить деньги при прокладке кабеля, однако применять его следует в сетях со скоростью передачи данных до 100 Мб/с, поскольку гигабитные сети используют восемь проводников для работы.
