Настраиваем vpn сервер. Создание VPN-сервера средствами Windows. Что такое VPN-подключение и зачем оно нужно

В данной статье мы ознакомимся с тем, как можно организовать собственный VPN сервер на Windows 7 без использования стороннего софта

Напомню, что VPN (Virtual Private Network) этотехнология, используемая для доступа к защищенным сетям через общую сеть Internet. VPN позволяет обеспечить защиту информации и данных, передаваемой по общедоступной сети, путем их шифрования. Тем самым злоумышленник не сможет получить доступ к данным, передаваемым внутри VPN сессии, даже если он получить доступ к передаваемым по сети пакетам. Для расшифровки трафика ему необходимо иметь специальный ключ, либо пытаться расшифровать сессию при помощи грубого брутфорса. Кроме того, это дешевое решение для построения сети предприятия по каналам WAN, без необходимости аренды выделенного дорогостоящего канала связи.

Для чего может понадобиться организация VPN сервера на Windows 7? Наиболее распространенный вариант – необходимость организации удаленного доступа к компьютеру с Windows 7 дома или в малом офисе (SOHO) при нахождении, например, в командировке, в гостях, в общем, не на рабочем месте.

Стоит отметить, что VPN сервер на Windows 7 имеет ряд особенностей и ограничений:

Вы должны четко понимать и принять все потенциальные риски, связанные с VPN подключением
Одновременно возможно только одно подключение пользователя и организовать одновременный VPN доступ к компьютеру с Win 7 нескольким пользователям сразу, легально нельзя.
VPN доступ можно предоставить только локальным учетным записям пользователей, и интеграция с Active Directory невозможна
Для настройки VPN сервера на машине с Win 7 необходимо иметь права администратора
Если вы подключаетесь к интернет через роутер, вам необходимо иметь к нему доступ, и нужно уметь настраивать правила для организации проброса портов (port forward) для разрешения входящих VPN подключений (собственно процедура настройки может существенно отличаться в зависимости от модели роутера)

Данная пошаговая инструкции поможет вам организовать собственный VPN сервер на Windows 7, не используя сторонние продукты и дорогостоящие корпоративные решения.

Откройте панель Network Connections (Сетевые подключения), набрав «network connection» в поисковой строке стартового меню, выберете пункт “View network connections”.

Затем зажмите кнопку Alt , щелкните по меню File и выберете пункт New Incoming Connection (Новое входящее подключение), в результате чего запустится мастер создания подключений к компьютеру.

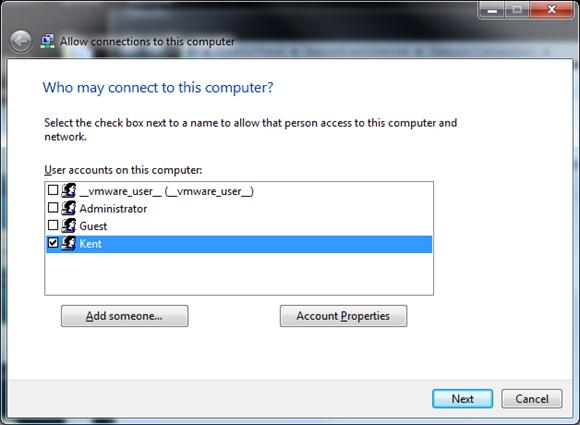

В появившемся окне мастера укажите пользователя, которому будет разрешено подключаться к этому компьютеру с Windows 7 посредством VPN.

Затем укажите тип подключения пользователя (через Интернет или через модем), в данном случае выберите “Thought the Internet”.

Затем укажите типы сетевых протоколов, которые будут использоваться для обслуживания входящего VPN подключения. Должен быть выбран как минимум TCP/IPv4.

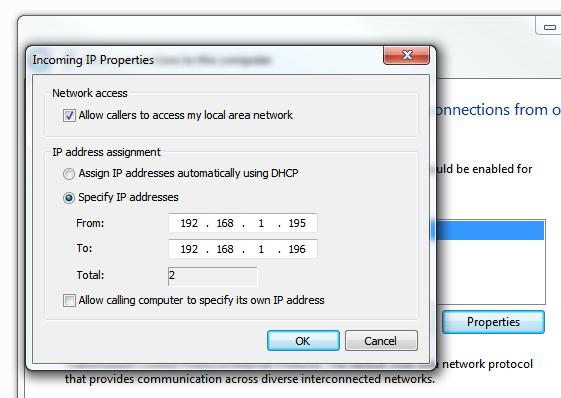

Нажмите кнопку Properties и укажите IP адрес, который будет присвоен подключающемуся компьютеру (доступный диапазон можно задать вручную, либо указать что ip адрес выдаст DHCP сервер).

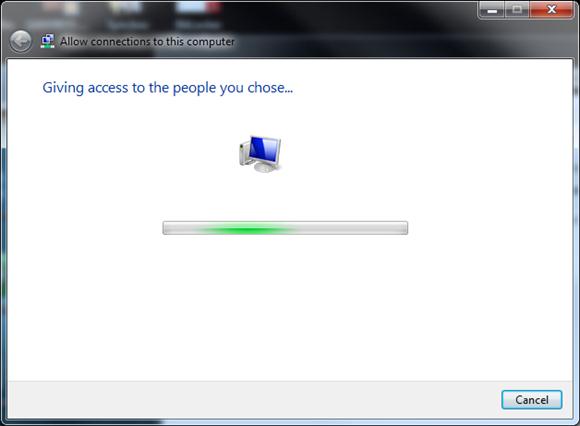

После того, как вы нажмете кнопку Allow access , Windows 7 автоматически настроит VPN сервер и появится окно с именем компьютера, которое нужно будет использоваться для подключения.

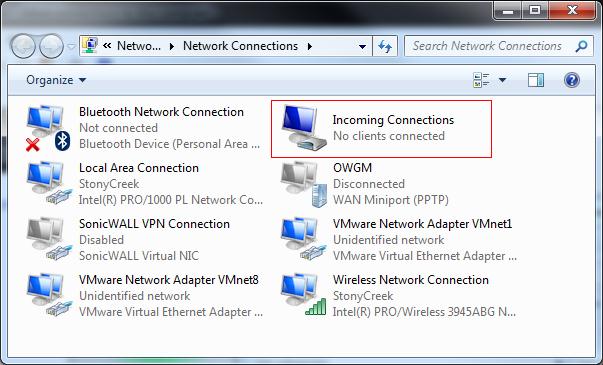

Вот и все VPN север настроен, и в окне сетевых подключений появится новое подключение с именем Incoming connections.

Есть еще несколько нюансов при организации домашнего VPN сервера на Windows 7.

Настройка межсетевых экранов

Между Вашим компьютером с Windows 7 и сетью Интернет могут находится файерволы, и для того, чтобы они пропускали входящее VPN соединение, Вам придется осуществить их донастройку. Настройка различных устройств весьма специфична и не может быть описана в рамках одной статьи, но главное уяснить правило – необходимо открыть порт VPN PPTP с номером 1723 и настроить форвард (переадресацию) подключений на машину с Windows 7, на которой поднят VPN сервер.

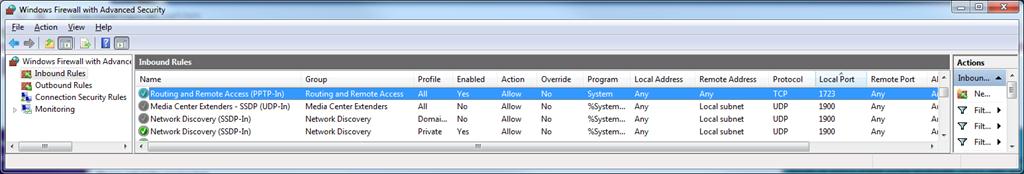

Нужно не забыть проверить параметры встроенного брандмауэра Windows. Откройте панель управления Advanced Settings в Windows Firewall, перейдите в раздел Inbound Rules (Входящие правила) и проверьте что правило “Routing and Remote Access (PPTP-In)” включено. Данное правило разрешает принимать входящие подключения по порту 1723

Проброс портов

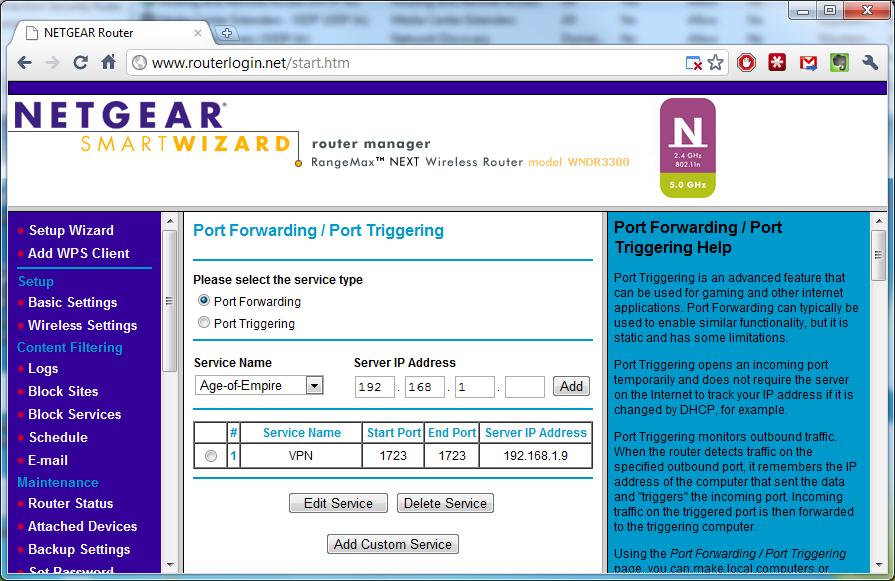

Ниже я выложил скриншот, показывающий организацию проброса (форвардинг) порта на моем роутере от NetGear. На рисунке видно, что все внешние подключения на порт 1723 перенаправляются на машину Windows 7 (адрес которой статический).

Настройка VPN подключения

Чтобы подключиться к VPN серверу с Windows 7, на подключающейся машине-клиенте необходимо настроить VPN подключение

Для этого для нового VPN соединения задайте следующие параметры:

Щелкните правой кнопкой по VPN подключению и выберите Properties .
На вкладке Security в поле Type of VPN (тип VPN) выберите опцию Point to Point Tunneling Protocol (PPTP) и в разделе Data encryption выберите Maximum strength encryption (disconnect if server declines) .
Нажмите OK , чтобы сохранить настройки

Развертывание VPN сервера в сети предприятия является более сложной задачей, чем настройка базовых служб - NAT, DHCP и файловых серверов. Перед тем как браться за дело необходимо четко представлять структуру будущей сети и задачи которые должны решаться с ее помощью. В этой статье мы затронем основные вопросы ответы на которые вы должны твердо знать еще до того, как подойдете к серверу. Такой подход позволит избежать множества типовых проблем и бездумного копирования настроек из примера, а также позволит правильно настроить VPN именно для своих задач и потребностей.

Что такое VPN?

VPN (Virtual Private Network ) - виртуальная частная сеть, под этой аббревиатурой скрывается группа технологий и протоколов позволяющих организовать логическую (виртуальную) сеть поверх обычной сети. Широко применяется для разграничения доступа и повышения безопасности корпоративных сетей, организации безопасного доступа к ресурсам корпоративной сети извне (через интернет) и, в последнее время, провайдерами городских сетей для организации доступа в интернет.

Какие типы VPN бывают?

В зависимости от применяемого протокола VPN подразделяются на:

PPTP (Point-to-point tunneling protocol) -- туннельный протокол типа точка-точка, позволяет организовать защищенное соединение за счет создания специального туннеля поверх обычной сети. На сегодняшний день это наименее безопасный из всех протоколов и его не рекомендуется применять во внешних сетях для работы с информацией доступ к которой для посторонних лиц нежелателен. Для организации соединения используется две сетевых сессии: для передачи данных устанавливается PPP сессия с помощью протокола GRE, и соединение на ТСР порту 1723 для инициализации и управления соединением. В связи с этим нередко возникают сложности с установлением подобного соединения в некоторых сетях, например гостиничных или мобильных операторов.

L2TP (Layer 2 Tunneling Protocol ) -- протокол туннелирования второго уровня, более совершенный протокол, созданный на базе PPTP и L2F (протокол эстафетной передачи второго уровня от Cisco). К его достоинствам относится гораздо более высокая безопасность за счет шифрования средствами протокола IPSec и объединения канала данных и канала управления в одну UDP сессию.

SSTP (Secure Socket Tunneling Protocol) -- протокол безопасного туннелирования сокетов, основан на SSL и позволяет создавать защищенные VPN соединения посредством HTTPS. Требует для своей работы открытого порта 443, что позволяет устанавливать соединения из любого места, даже находясь за цепочкой прокси.

Для чего обычно применяют VPN?

Рассмотрим несколько наиболее часто используемые применения VPN:

Доступ в интернет. Чаще всего применяется провайдерами городских сетей, но также весьма распространенный способ и в сетях предприятий. Основным достоинством является более высокий уровень безопасности, так как доступ в локальную сеть и интернет осуществляется через две разные сети, что позволяет задать для них разные уровни безопасности. При классическом решении - раздача интернета в корпоративную сеть - выдержать разные уровни безопасности для локального и интернет трафика практически не представляется возможным.

Доступ в корпоративную сеть извне, также возможно объединение сетей филиалов в единую сеть. Это собственно то, для чего и задумывали VPN, позволяет организовать безопасную работу в единой корпоративной сети для клиентов находящихся вне предприятия. Широко используется для объединения территориально разнесенных подразделений, обеспечения доступа в сеть для сотрудников находящихся в командировке или на отдыхе, дает возможность работать из дома.

Объединение сегментов корпоративной сети. Зачастую сеть предприятия состоит из нескольких сегментов с различным уровнем безопасности и доверия. В этом случае для взаимодействия между сегментами можно использовать VPN, это гораздо более безопасное решение, нежели простое объединение сетей. Например, таким образом можно организовать доступ сети складов к отдельным ресурсам сети отдела продаж. Так как это отдельная логическая сеть, для нее можно задать все необходимые требования безопасности не влияя на работу отдельных сетей.

Настройка VPN соединения.

В качестве клиентов VPN сервера с большой болей вероятности будут выступать рабочие станции под управлением Windows, в то время как сервер может работать как под Windows, так и под Linux или BSD, поэтому будем рассматривать настройки соединения на примере Windows 7. Мы не будем останавливаться на базовых настройках, они просты и понятны, Остановимся на одном тонком моменте.

При подключении обычного VPN соединения основной шлюз будет указан для VPN сети, то есть интернет на клиентской машине пропадет или будет использоваться через подключение в удаленной сети. Понятно, что это как минимум неудобно, а в ряде случаев способно привести к двойной оплате трафика (один раз в удаленной сети, второй раз в сети провайдера). Для исключения этого момента на закладке Сеть в свойствах протокола TCP/IPv4 нажимаем кнопку Дополнительно и в открывшемся окне снимаем галочку Использовать основной шлюз в удаленной сети .

Мы бы не останавливались на этом вопросе столь подробно, если бы не массовое возникновение проблем и отсутствие элементарных знаний о причинах такого поведения VPN соединения у многих системных администраторов.

В нашей статьи мы рассмотрим другую актуальную проблему - правильную настройку маршрутизации для VPN клиентов, что является основой грамотного построения VPN сетей уровня предприятия.

Роскомнадзор разбушевался не на шутку. Ведомство блокирует сайты, блокирует сервисы. На днях добрался и до мессенджера Telegram. А еще в планах Роскомнадзора полная блокировка VPN-сервисов или принуждение их к сотрудничеству.

Короче, прощай анонимность? Как бы не так!

Обсуждая с главным редактором Никитой Горяиновым и моим коллегой Артемом Баусовым проблематику блокировок, задумались о создании собственного VPN. В лихих 2000-х все мы баловались шутерами по сети и свой сервер создавать приходилось еще на заре знакомства с компьютерами.

Теперь же ситуация стояла как-никогда остро. В России продолжается активная блокировка всего, что неугодно Роскомнадзору, на Украине – свое веселье. Mail.ru, Yandex и десяток весьма полезных ресурсов без лишних танцев жителям недоступны.

Ну мы же за демократию? В этом материале я постараюсь максимально просто и подробно рассказать, как сделать свой VPN-сервер за смешные 75 рублей в месяц.

Почему именно свой VPN

В App Store и Google Play десятки сервисов, позволяющих обходить блокировки. Но практически все VPN не отличаются достойным быстродействием. Скорость безбожно шейпится, от рекламы – тошнит, а практически каждые 10-15 минут приходится переподключаться.

К тому же, когда вы используете публичный VPN (да еще и бесплатный), вы абсолютно не знаете, куда уходит ваш трафик и что с ним происходит на удаленных серверах очередного сервиса-однодневки.

Со своим VPN жить проще и безопаснее. А те 70 рублей, что придется ежемесячно выкладывать за свой VPN – это гарантия вашей безопасности.

Создаем облачный сервер

Не пугайтесь этих слов. Все не так страшно. Даже если вы далеки от сетевых настроек, протоколов и боитесь IP-адресов, я постараюсь максимально подробно изложить порядок действий и проиллюстрировать каждый шаг.

Ну что, поехали!

ArubaCloud – наше все

В сети есть десятки вариантов облачных серверов. Но нам же нужен «дешевый и сердитый», правда? Один из таких – итальянский облачный сервер ArubaCloud .

Что в нем хорошего? Минимальная стоимость в 1 евро (75 рублей) за месяц обслуживания удаленного сервера. Что подразумевается под удаленным сервером?

Представьте себе старенький 1-ядерный компьютер с 1 ГБ оперативной памяти и 20-гигабайтным жестким диском. И вот такой компьютер всего за 75 рублей вам отдают на удаленное растерзание.

Вот характеристики той самой бюджетной машины:

Но, поверьте, для наших задач и разворачивания собственного VPN-сервера этой мощности вполне достаточно.

Приступаем

Регистрируемся на ArubaCloud

Шаг 2. Запускаем утилиту и проводим несложные настройки.

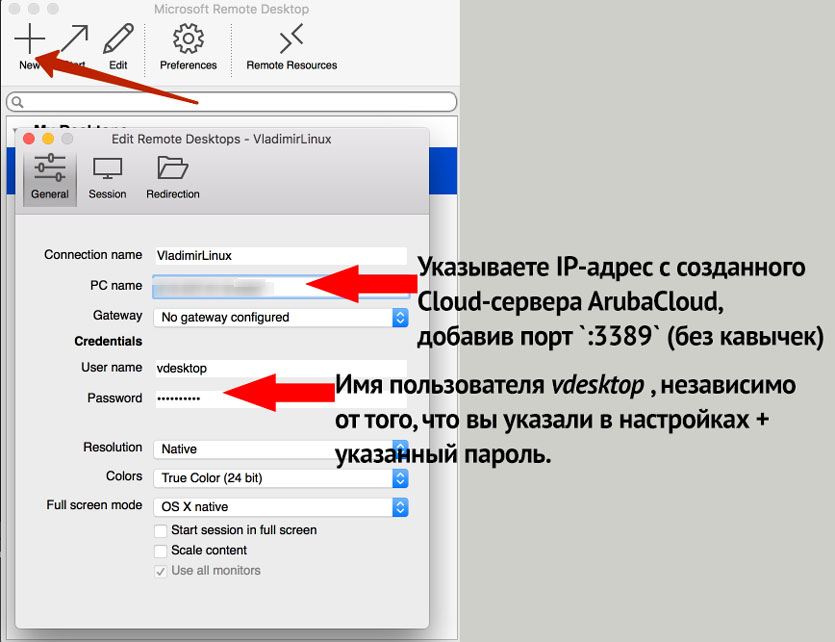

Сперва выбираете New и заполняете соответствующие поля, как расписано на скриншоте ниже.

Connection Name: тут ставите любое имя. Просто называете свое подключение.

PC Name: IP-адрес, который указан в настройках сервера сразу после его создания (шаг 4. данной инструкции).

User Name: В SSH это именно vdesktop . Указываете именно его. Пароль – тот, что задавали в пароле администратора.

Запускаете соединение и через пару секунд видите рабочий стол операционной системы Ubuntu Virtual Desktop.

Остается заключительный этап – создание собственного VPN.

Создаем свой VPN-сервер

Эта настройка сводится всего к нескольким шагам. От собственного VPN-сервера вас отделяет одна команда в терминале.

Шаг 1. В левом нижнем углу тапните по пиктограмме (а-ля меню Пуск в Windows). Выберите System Tools -> LXTerminal . В открывшемся терминале введите следующую команду (будьте внимательны):

wget https://git.io/vpnsetup -O vpnsetup.sh && sudo sh vpnsetup.sh

Примечание: в команде указано -O (анлийская буква "O", не ноль) .

Нажимайте Enter и ждите пару минут, пока окончится установка.

Шаг 2. В конце вы получите сообщение со всеми данными собственного VPN-сервера. ОБЯЗАТЕЛЬНО сохраните эти данные, запишите их и скопируйте в несколько потайных мест, чтобы потом не искать.

Все, VPN-сервер запущен. Теперь можно смело подключать его на любых устройствах.

Включаем свой VPN на iPhone

Для того, чтобы на iPhone появился пункт настроек с VPN, установите любое мобильное VPN-приложение из App Store. Оно понадобиться лишь для активации пункта меню.

После установки VPN-приложения откройте Настройки -> VPN и, создав собственный VPN, вводите следующие данные.

Имя: Любое имя для VPN какое вы решите

Тип: IPsec Xauth PSK (или IPsec)

Адрес сервера: тут IP-адрес вашего облачного сервера

Идентификатор IPSec: оставляете пустым

Общий ключ IPSec: указываете пароль IPsec PSK из терминала

Имя пользователя: Username из терминала (как правило, vpnuser )

Пароль: Password из терминала

ДОПОЛНЕНИЕ:
По не совсем понятным причинам многие пользователи сталкиваются с ситуацией, когда в VPN подключается, но интернет отказывается работать.

В таком случае в терминале выполните команду:

sudo nano /etc/ipsec.conf

Замените sha2-truncbug=yes на sha2-truncbug=no и перезагрузите Linux.

Данные входа своего VPN-сервера можете дать родственникам и друзьям. Кроме вашей семьи и избранных людей доступа к нему не будет иметь никто. В качестве бонуса вы получаете удаленный сервер. При желании, можете развернуть там файловое хранилище или запустить не слишком требовательные к системным ресурсам сервисы.

Telegram заблокировали, бесплатные прокси и VPN работают с перебоями из-за большого наплыва пользователей или вовсе прекращают функционировать без объяснения причин, как .

Платные инструменты тоже могут в любой момент исчезнуть: закон о запрете анонимайзеров и VPN давно приняли, но пока не применяли. В этой ситуации единственной гарантией свободы в интернете становится собственный VPN. Лайфхакер расскажет, как настроить его за 20 минут.

Выбираем хостинг

Для настройки VPN нужен VPS - виртуальный частный сервер. Вы можете выбрать любого хостинг-провайдера, главное, чтобы выполнялись следующие условия:

Сервер находится в стране, которая не подпадает под юрисдикцию российских органов власти, но находится достаточно близко к вашему реальному местоположению.
Оперативной памяти (RAM) должно быть не меньше 512 МБ.
Скорость сетевого интерфейса - 100 МБ/сек и выше.
Сетевой трафик - 512 ГБ и выше или неограниченный.

Количество выделенного места на жёстком диске и тип накопителя не имеет значения. Найти подходящее решение можно за 3–4 доллара в месяц.

При покупке сервера выбирайте KVM. OpenVZ и Xen тоже подойдут, если у них подключён TUN - об этом нужно спросить в технической службе хостинг-провайдера.

С KVM никаких дополнительных манипуляций производить не придётся, хотя некоторые хостинг-провайдеры и на нём могут ограничить возможность создания VPN. Уточнить это можно также в службе поддержки.

При настройке сервера в пункте «Имя хоста» можно вписать любое значение: например, test.test . Префиксы NS1 и NS2 тоже не важны: пишем ns1.test и ns2.test .

Операционная система - CentOS 7.4 64 bit или любой другой дистрибутив, принципиальных отличий в настройке нет. Сетевой трафик оставьте 512 ГБ или выберите дополнительный объём, если боитесь, что имеющегося не хватит. Локация - чем ближе, тем лучше. Нидерланды подойдут.

После оплаты на почту придёт письмо со всеми необходимыми данными для настройки VPN. Вы приобрели место на сервере другой страны, осталось перенаправить на него весь трафик.

Настраиваем VPN

Для подключения к серверу и отправки команд мы будем использовать программу Putty. Мне ссылка на неё пришла в письме с регистрационными данными для хостинга. Скачать программу можно . Putty и её аналоги есть и на macOS, настройки будут идентичными.

Запустите Putty. На вкладке Session в поле Host Name введите IP-адрес, который пришёл в письме, и нажмите Open.

При появлении окна с предупреждением об опасности нажмите «Да». После этого запустится консоль, через которую вы будете отправлять команды серверу. Для начала нужно залогиниться - данные для авторизации также есть в письме от хостера. Логин будет root , его напечатайте руками. Пароль скопируйте в буфер обмена. Для вставки пароля в консоль щёлкните правой кнопкой и нажмите Enter. Пароль не отобразится в консоли, но если вы авторизовались, то увидите информацию о системе или номер сервера.

Между вводом логина и пароля не должно пройти много времени. Если появилось сообщение об ошибке, перезапустите Putty и попробуйте ещё раз.

Для настройки VPN я использовал готовый скрипт OpenVPN road warrior. Этот способ не гарантирует полную анонимность, так что при совершении противозаконных действий пользователя легко найти. Но для обхода блокировки его достаточно. Если все VPN-сервисы перестанут работать, это подключение продолжит функционировать, пока я плачу за хостинг.

Чтобы использовать скрипт, вставьте в консоль строчку wget https://git.io/vpn -O openvpn-install.sh && bash openvpn-install.sh .

После успешного добавления скрипта запустится диалог с мастером настройки. Он самостоятельно находит оптимальные значения, вам останется только согласиться или выбрать подходящий вариант. Все действия подтверждаются нажатием клавиши Enter. Пойдём по порядку:

IP-адрес должен совпадать с IP-адресом, который вы получили в письме от хостера.
Протокол оставьте по умолчанию UDP.
Port:1194 - согласитесь.
Какой DNS использовать - выберите Google. Сотрите 1 , напишите 3 и нажмите Enter.
Client name - укажите имя пользователя. Можно оставить client .
Press any key - ещё раз нажмите Enter и дождитесь окончания настройки.

После завершения настройки необходимо создать файл, через который вы будете подключаться к VPN. Введите команду cat ~/client.ovpn .

В консоли появится содержимое файла. Прокрутите экран наверх к команде cat ~/client.ovpn и выделите всё, что появилось ниже, кроме последней строчки. Выделение должно закончиться на . Для копирования фрагмента нажмите Ctrl + V.

Запустите «Блокнот», вставьте скопированный фрагмент и сохраните файл на рабочем столе с именем client.ovpn .

Подключаемся к серверу

Для подключения с помощью созданного файла нужен клиент OpenVPN. Версию для компьютера можно скачать . Загрузите и установите программу, но не запускайте. Щёлкните правой кнопкой по файлу client.ovpn и выберите пункт Start OpenVPN.

Появится окно консоли с инициализацией соединения. Если подключение прошло успешно, внизу будет статус Initialization Sequence Completed . В процессе соединения может появиться окно выбора сети, нажмите на общественную сеть.

Чтобы убедиться, что подключение установлено верно, . Он должен совпадать с тем, который хостер написал в письме. Чтобы перестать направлять запросы на сервер в другой стране, закройте окно OpenVPN.

У OpenVPN есть также клиенты для мобильных устройств.

Для установки подключения перенесите в память телефона файл client.ovpn . Запустите приложение и выберите пункт OVPN Profile. Укажите путь к файлу и передвиньте ползунок в положение «Включён».

Наверху появится значок подключения через VPN. Чтобы убедиться в том, что трафик перенаправляется через сервер в другой стране, откройте в мобильном браузере любой сервис проверки IP-адреса.

Технология, создающая логическую сеть в другой сети, получила аббревиатуру «VPN», что дословно на английском языке расшифровывается как «Virtual Private Network». Говоря простым языком, ВПН включает в себя разные методы связи между девайсами внутри другой сети и обеспечивает возможность применять различные способы защиты, что значительно увеличивает сохранность обмениваемой между компьютерами информации.

А это в современном мире очень важно, например, для сетей больших коммерческих корпораций и, конечно же, банков. Ниже описаны подробно руководства о том, как создать VPN, инструкции по процедуре для выполнения VPN подключения и как произвести грамотную настройку созданного VPN соединения.

Определение

Чтобы проще понять, что такое VPN, надо просто знать, что она может делать. Соединение ВПН выделяет определенный сектор в уже имеющейся сети и все находящиеся в нем компьютеры, и цифровая техника имеют постоянную связь друг с другом. Но самое главное, что этот сектор полностью закрыт и защищен для всех остальных находящихся в большой сети девайсов.

Как подключить VPN

Несмотря на первоначально кажущуюся сложность определения ВПН, ее создание в компьютерах на Windows и даже сама настройка VPN не представит особого труда при наличии подробного руководства. Главное требование – это обязательно неукоснительно следовать строгой последовательности нижеуказанных шагов:

Дальше настройка VPN выполняется, учитывая многообразные сопутствующие нюансы.

Как настроить VPN?

Настраивать необходимо с учетом индивидуальных особенностей не только операционной системы, но и оператора, предоставляющего услуги связи.

Виндовс ХР

Чтобы VPN в операционной системе Windows ХР успешно осуществляла свою работу требуется произвести следующие последовательные шаги:

Потом при функционировании в созданной среде можно пользоваться некоторыми удобными функциями. Для этого необходимо сделать следующее:

Примечание: ввод параметров всегда осуществляется по-разному, т. к. они зависят не только от сервера, но и от поставщика услуг связи.

Виндовс 8

В этой ОС вопрос, как настроить VPN, не должен вызвать особых затруднений, потому что здесь он почти автоматизирован.

Алгоритм последовательности действий состоит из следующих шагов:

Далее требуется указать опции сети. С этой целью произвести следующие действия:

Примечание: ввод настроек может значительно отличаться в зависимости от конфигурации сети.

Виндовс 7

Процесс выполнения настроек в Windows 7 прост и доступен даже неопытным пользователям компьютеров.

Чтобы их произвести пользователю Windows 7 требуется сделать следующие последовательные шаги:

Примечание: с целью корректной работы необходима тщательный индивидуальный подбор всех параметров.

Android

Чтобы настроить нормальное функционирование гаджета с ОС Android в среде ВПН надо сделать несколько действий:

Характеристики соединения

Эта технология включает в себя разные виды задержек при процедурах передачи данных. Задержки проявляются из-за следующих факторов:

Нужно некоторое время для установления связи;
Идет постоянный процесс кодирования передаваемой информации;
блокам передаваемой информации.

Самые значительные отличия присутствуют у самой технологии, например, для ВПН не нужны роутеры и отдельные линии. Чтобы эффективно функционировать, требуется только выход во всемирную паутину и приложения, обеспечивающие кодирование информации.
