Литий полимерный аккумулятор. Литий полимерная аккумуляторная батарея. В чём отличие литий─полимерного аккумулятора от ионного

Развитие разных технологий с использованием автономных источников питания постоянно повышает требования к аккумуляторным батареям. Аккумуляторы на основе никеля постепенно заменяются литиевыми. Технические характеристики при этом совершенствуются и становятся лучше. Li-polymer и Li-Ion - новые устройства, способные обеспечивать энергией аппараты начиная с мобильных телефонов и заканчивая электромобилями и летательными аппаратами.

Особенности литиевых аккумуляторов

Опыты по созданию начались ещё в 1912 году, но только в начале 70-х годов появились первые батареи, которые стали использоваться в бытовых приборах. Создание аккумуляторов на основе лития было затруднено в связи с тем, что при работе с циклами заряд-разряд уменьшается тепловая стабильность и возникает опасность воспламенения устройства.

В результате исследований были разработаны устройства на основе ионов лития.

Достоинства и недостатки Li-Ion

Li-Ion безопасны и обладают большим количеством преимуществ. Сейчас существует много видов аккумуляторов Li-Ion, они имеют различные характеристики, но можно говорить об общих для всех типов преимуществах и недостатках. Некоторые из проблемных мест вызвали необходимость разработки Li-polymer батарей.

Li-Ion батареи всегда цилиндрической формы. Основные достоинства этого типа устройств:

  • Высокая энергетическая ёмкость. Энергия отдаётся заряженным аккумулятором при разряде до наименьшего допустимого значения.
  • Низкий саморазряд.
  • Не требуют обслуживания.
  • Не нужны циклы разряда для восстановления ёмкости.

Главный недостаток - необходимость защитных мер, ограничивающих напряжение при зарядке и максимальные значения тока при зарядке и разрядке. Это противодействует воспламенению элемента. Дополнительным минусом этого типа батарей является старение.

Даже если батарея не используется, со временем происходит значительное уменьшение ёмкости.

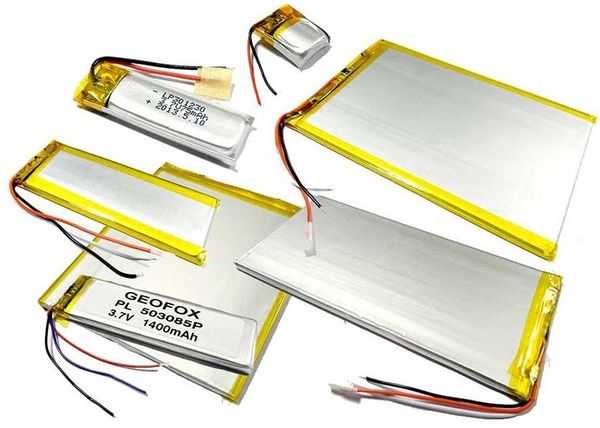

Li-polymer батареи

Проблемы с обеспечением электробезопасности Li-Ion привели к созданию батарей, в которых жидкий электролит заменили на полимер. Благодаря твёрдому наполнению, аккумуляторы могут принимать любую форму и имеют малую толщину. Обычно они выпускаются в форме пластины или бруска, что позволяет удобно размещать их в батарейном отсеке. Ли-Пол - это новый тип батарей экологически безопасный, обладающий большой плотностью заряда. Используется в мобильных телефонах, фотоаппаратах, цифровой технике.

Недостатки аккумуляторов типа Li-polymer:

Для того чтобы сгладить все эти недостатки, производители батарей добавляют небольшое количество гелевого электролита к полимерному.

Правила эксплуатации

Правила эксплуатации разделяются на зависящие от пользователя и на регулируемые специально встроенным в аккумулятор контроллером. Напряжение аккумулятора должно находиться в интервале 4,2-2,7 В . Это максимальные и минимальные значения. В зависимости от материала электродов эти цифры могут немного изменяться. Контроллеры не позволяют напряжению в аккумуляторе во время заряда стать больше 4.2 В , а минимальное напряжение будет зависеть от устройства, в котором батарея используется.


Для сложной техники может не хватить минимального напряжения и потому в телефонах и планшетах часто имеется дополнительный контроллер.

Наибольшая долговечность источника питания обеспечивается при уровне заряда 45%. При больших или меньших значениях срок службы прибора уменьшается.

Правила, которые должны соблюдать пользователи, способны значительно увеличить срок службы аккумулятора. Основные рекомендации:

Какой аккумулятор лучше использовать: Li-pol или Li-ion, производители оборудования решают исходя из конкретных технологических процессов и характеристик изделия. Разница между этими источниками питания не очень велика. Но, хотя свойства обоих видов аккумуляторов похожи, особенность Li-polymer состоит в том, что в нём используется твёрдый электролит, а гелевый добавляется только для увеличения ионной электропроводности.

Развитие технологий позволяет ожидать двух-трёхкратного увеличения ёмкости батарей в ближайшие годы, но вместе с этим будут уменьшаться размеры, так что время работы, вероятно, не изменится.

В чём отличие литий─полимерного аккумулятора от ионного?

Подавляющее большинство жителей развитых стран имеют мобильные телефоны, планшеты, ноутбуки. Когда вы приобретаете какой-нибудь гаджет в магазине, скорее всего, даже не задумываетесь о типе аккумулятора в нём. И это неудивительно. Технологии быстро развиваются, в том числе, в сфере аккумуляторов. Не так давно в мобильной электронике использовались Ni─Cd аккумуляторы, которые потом сменили Ni─MH. Затем появились литий─ионные, которые быстро завоевали рынок портативных гаджетов. И вот теперь их теснят литий─полимерные батареи. В какой-то момент пользователь начинает задумываться о том, какая аккумуляторная батарея у него. В чём её преимущества и недостатки? В этой заметке мы попытаемся понять, в чём заключается отличие литий─полимерного аккумулятора от литий─ионного.

Работы по созданию аккумуляторов с использованием лития велись достаточно давно. Но первые работоспособные экземпляры для бытовой техники появились только в 70-е годы прошлого столетия. Но тогда это были несовершенные модели с электродами из металлического лития. И эксплуатация таких аккумуляторов проблематичной в плане безопасности. Оставалось много нерешенных проблем с процессом заряда и разряда таких батарей.


Дело в том, что металлический литий очень активен и обладает высоким электрохимическим потенциалом. Его использование в аккумуляторах позволяет значительно увеличить энергетическую плотность. Аккумуляторные батареи с электродами из металлического Li, которые были разработаны первыми, имеют высокое напряжение и большую ёмкость. Однако постоянная работа такого аккумулятора в режиме заряда и разряда приводит к тому, что литиевый электрод изменяется.

Это приводит к тому, что стабильность работы нарушается и возникает угроза воспламенения из-за неконтролируемого протекания реакции в батарее. Аккумуляторный элемент быстро нагревается и, когда температура поднимается до плавления лития, то идёт бурная реакция с воспламенением. С этим были связаны отзывы первых аккумуляторов литиевого типа в потребительской электронике в начале 90-х годов.

В результате учёные стали заниматься разработкой АКБ на основе ионов Li. Из-за того, что пришлось отказаться от использования металлического лития, несколько уменьшилась энергетическая плотность. Но зато были решены проблемы с безопасностью при эксплуатации АКБ. Эти новые аккумуляторы получили название литий─ионных.


Энергетическая плотность литий─ионных аккумуляторов в 2─3 раза (в зависимости от используемых материалов) выше, чем у . При разряде Li─Ion аккумуляторы показывают схожие с Ni─Cd характеристики. Единственное, в чём они им уступают – это работа при сверхвысоких токах разряда (более 10С). К настоящему времени уже выпущено немало различных модификаций литий─ионных аккумуляторов.

Они отличаются материалом, используемым в качестве катода, форм-фактором и по некоторым другим параметрам. Их однозначно характеризует конструкция, в которую входят электроды, погружённые в жидкий электролит, содержащий ионы лития. Этот аккумуляторный элемент помещён в герметичную металлическую оболочку (сталь, алюминий). Для управления процессами заряда и разряда в литий─ионных аккумуляторных батареях есть печатная плата, называемая контроллером.

Чтобы картина по Li─Ion батареям была полной, рассмотрим их преимущества и недостатки.

Преимущества Li─Ion

  • Небольшой саморазряд;
  • Высокая энергетическая плотность и ёмкость по сравнению со щелочными;
  • Один аккумуляторный элемент имеет напряжение около 3,7 вольта. Для кадмиевых и металлогидридных это значение 1,2 вольта. Это позволяет значительно упростить конструкцию. В телефонах, например, используются батареи, имеющие в своём составе только одну банку;
  • Отсутствует эффект памяти, а значит, упрощается обслуживание АКБ.

Недостатки Li─Ion

  • Необходим контроллер. Это печатная плата, которая контролирует напряжение аккумуляторного элемента или элементов, если их несколько. Плата также контролирует максимальный ток разряда, а в некоторых случаях и температуру банки. Без контроллера невозможна безопасная эксплуатация литий─ионной АКБ;
  • Деградация Li─Ion системы идёт даже при хранении. То есть, через год ёмкость батареи ощутимо уменьшается, даже если она не используется. Аккумуляторы других типов (щелочные, свинцово-кислотные) тоже постепенно деградируют в процессе хранения, но у них это менее выражено;
  • Цена литий─ионных выше, чем кадмиевых или .


Возможности литий─ионной технологии не выработаны до конца. Поэтому постоянно появляются новые батареи, где решаются те или иные проблемы этого типа АКБ. Подробнее о том, что представляет собой читайте в статье по указанной ссылке.

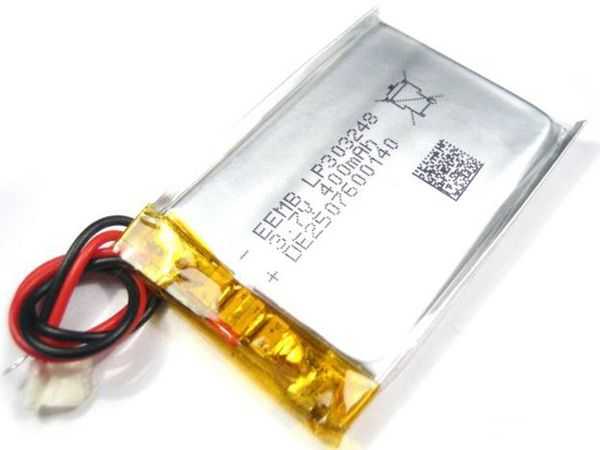

Li─Pol аккумулятор

Из-за проблем с обеспечением безопасности при заряде-разряде Li─Ion аккумуляторов стали вестись дальнейшие разработки модификаций этих батарей. В результате были разработаны литий─полимерные аккумуляторы. Их отличие от ионных в применяемом электролите. Стоит сказать, что первые разработки в этом направлении велись одновременно с Li─Ion технологией. Ещё в прошлом столетии был впервые использован сухой электролит из твёрдого полимера. По внешнему виду он похож на плёнку из пластика. Этот полимер не проводит ток, но не препятствуйте ионному обмену, который подразумевает движение заряженных атомов или их групп. Помимо содержания в нём электролита, полимер ещё выступает как пористый сепаратор между электродами.



Новая конструкция позволила повысить безопасность и упростить производство аккумуляторов. И ещё более важно то, что литий─полимерные аккумуляторы могут быть выпущены практически любой формы и очень малой толщины (до 1 миллиметра). Это позволяет делать различные устройства, работающие от Li─Pol аккумуляторных батарей, тонкими, компактными и изящными. Некоторые литий─полимерные аккумуляторные батареи могут быть даже вшиты в одежду.

Естественно, что есть и недостатки. В частности, Li─Pol аккумуляторы с сухим электролитом имеют низкую электрическую проводимость в условиях комнатной температуры. Это объясняется тем, что при этой температуре их внутреннее сопротивление большое, что препятствует выдаче разрядного тока, необходимого для работы портативной электроники.

Если нагреть литий─полимерный аккумулятор до 60 градусов Цельсия, то проводимость увеличивается. Понятно, что это не годится для использования в телефонах или планшетах. Однако аккумуляторы с сухим полимером нашли свою нишу на рынке. Их используются в роли запасных источников питания в условиях повышенных температур. Есть варианты, когда ставятся нагревательные элементы для обеспечения температуры, необходимой для нормальной работы аккумулятора.

Здесь стоит пояснить ещё один важный момент. Наверняка все видели, что в смартфонах, планшетах и ноутбуках уже давно используются аккумуляторы с пометкой Li─Pol. Это литий─полимерные аккумуляторы гибридного типа, если так можно выразиться. Они представляют собой нечто среднее между Li─Ion и батареями с сухим полимером. Производители, выпускающие литий─полимерные аккумуляторы, используют в них в роли электролита гелеобразное вещество с ионами лития.

Так, что практически все литий─полимерные аккумуляторы в современных мобильных гаджетах используют гелеобразный электролит. По своей конструкции они представляют собой гибрид ионных и полимерных батарей. В чём же отличие между ионными и полимерными АКБ с гелеобразным электролитом? Их основные электрохимические параметры примерно одинаковы. Отличие таких гибридных АКБ заключается в том, что в них вместо пористого сепаратора используется твёрдый электролит. Он, как говорилось выше, ещё и выполняет роль пористого сепаратора. А электролит в гелеобразном состоянии используется для того, чтобы увеличить электропроводимость ионов.

Литий─полимерные аккумуляторы всё больше распространяются на рынке и за ними будущее. По крайней мере, в сегменте бытовой техники и потребительской электроники. Но пока их внедрение идёт не очень активно. Некоторые эксперты на рынке объясняют это тем, что слишком много средств было вложено в разработку Li─Ion батарей. И инвесторы просто хотят «отбить» вложенные деньги. читайте по ссылке.

Особенности литий─полимерных аккумуляторов и правила их эксплуатации

Литий─полимерный аккумулятор представляет собой модифицированный вариант литий─ионных батарей. Главное отличие заключается в применении полимерного материала, исполняющего роль электролита. В этот полимер добавляются токопроводящие включения с соединениями лития. Подобные аккумуляторы в последние годы активно развиваются и используются в мобильных телефонах, планшетах, ноутбуках, радиоуправляемых моделях и другой технике. Несмотря на то что литиевые аккумуляторы неспособны обеспечивать высокие токи разрядки, некоторые специальные разновидности полимерных АКБ могут отдавать ток, значительно превышающий их ёмкость. Поскольку литий─полимерные аккумуляторы быстро распространяются на рынке, нужно иметь представление об их устройстве, правилах эксплуатации и технике безопасности при обращении с ними. Об этом речь пойдёт в нашем сегодняшнем материале.

Преимуществом замены жидкого органического электролита в на полимерный является повышение безопасности эксплуатации АКБ. Это очень важно для аккумуляторов литиевого типа. Именно безопасное использование в коммерческих целях с самого начала сдерживало их развитие. Кроме того, полимерный электролит даёт значительно больше свободы при выборе формы аккумуляторной батареи.


В основу устройства Li─Pol аккумуляторных батарей был положен процесс перехода ряда полимеров в полупроводниковое состояние при внедрении ионов электролита в них. При этом проводимость возрастает в несколько раз. Исследователи в основном были заняты подбором полимерного электролита для АКБ с металлическим литием и Li─Ion моделей. В теории допускается увеличение энергетической плотности батарей с полимером в несколько раз по сравнению с литий─ионными. На сегодняшний день можно выделить несколько групп Li─Pol аккумуляторов, отличающихся по составу электролита:

  • С гелеобразным гомогенным электролитом. Он получается в результате внедрения в структуру полимера солей лития;
  • С сухим полимерным электролитом. Этот тип изготавливается на основе полиэтиленоксида с разными солями лития;
  • Электролит в виде микропористой полимерной матрицы, в которой сорбированы неводные растворы литиевых солей.

Если сравнивать полимерный и жидкий электролит, то стоит отметить меньшую ионную проводимость первого. Она существенно снижается при отрицательных температурах. Так, что одна проблема была в том, чтобы подобрать состав для электролита с высокой проводимостью. А вторая важная задача была в расширении диапазона рабочих температур полимерных АКБ. Модели литий─полимерных аккумуляторов, используемых в современной технике, по своим характеристикам не уступают Li─Ion.

Поскольку в полимерной батарее отсутствует жидкий электролит, их безопасность при эксплуатации значительно выше. Кроме того, они могут выполняться практически любой формы и конфигурации.

Контейнеры некоторых моделей, в которых находится сама банка, выполнены из металлизированных полимер. Из-за кристаллизации полимерного электролита параметры этих АКБ значительно снижаются при отрицательных температурах.

Есть разработки полимерных АКБ с металлическим анодом. Учёным удалось добиться высокой плотности тока и значительного расширения рабочего интервала температур. Эти разновидности аккумуляторов также могут использоваться в различной портативной электронике и бытовой технике. Выпуском подобных аккумуляторов уже занимаются многие ведущие компании.


Причём у разных производителей могут отличаться материалы электродов, состав электролита и сама технология сборки. По этой причине сильно отличаются и параметры этих АКБ. Однако все производители сходятся в том, что стабильность работы Li─Pol сильное влияние оказывает однородность полимерного электролита. А она зависит от температуры полимеризации и соотношения компонентов.

Сейчас уже есть множество проведённых экспериментов, которые доказывают более высокий уровень безопасности полимерных АКБ по сравнению с ионными. Это касается перезаряда, ускоренного разряд, вибрации, сжатия, короткого замыкания, прокалывания литий─полимерных батарей. Так, что этот вид аккумуляторов имеет самые хорошие перспективы развития. Ниже приведены результаты тестов на безопасную эксплуатацию Li─Pol аккумуляторов.

Вид испытаний
Вид испытаний Аккумулятор с гель-полимерным электролитом Аккумулятор с жидким электролитом
Прокол иглой Не было изменений Взрыв, дым, протечка электролита, повышение температуры до 250°С
Нагрев до 200°С Не было изменений Взрыв, протечка электролита
Ток короткого замыкания Не было изменений Протечка электролита, повышение температуры на 100°С
Перезаряд (600%) Вздутие Взрыв, протечка электролита, повышение температуры на 100°С

Есть примеры литий─полимерных аккумуляторов, которые имеют толщину 1 миллиметр. Такие модели позволяют конструкторам мобильных устройств создавать очень компактную аппаратуру. Это открывает новые возможности по уменьшению размеров электронных устройств. Для уменьшения внутреннего сопротивления Li-Pol аккумуляторов добавляется гелевый электролит. В батареях, которые используются в мобильных телефонах, применяется такая разновидность электролита. Они сочетают в себе черты полимерных и ионных батарей.

В чём же разница между Li─Ion и Li─Pol аккумуляторными батареями. Они относятся к и близки по своим электрическим характеристикам. Но полимерные модели используют твёрдый электролит. Гелевая составляющая вносится в электролит для снижения внутреннего сопротивления батареи и стимуляции ионообменных процессов.

По своей энергоёмкости литий─полимерные аккумуляторные батареи имеют удельную энергоёмкость в 4─5 раз больше и в 3─4 раза выше . Оба этих типа относятся к . Сравнение производится именно с ними, поскольку в основном литиевые батареи заменили щелочные в мобильной электронике.


Li─Pol батареи имеют ресурс в 500─600 циклов заряд-разряд (при токе разряда 2С). По этому показателю они проигрывают кадмиевым (1 тысяча циклов) и примерно соответствуют металлогидридным. Технология производства и конструкция постоянно совершенствуется и в будущем, возможно, характеристики улучшаться. Стоит также отметить, что за 1─2 года полимерная АКБ теряет примерно 20% от своей ёмкости. По этому параметру они соответствуют ионным аккумуляторам.

Следует отметить, что среди полимерных батарей для коммерческого использования есть 2 крупные категории. Это обычные и быстроразрядные. Последние ещё часто называют Hi discharge. Различие между этими группами заключается в максимально допустимом разрядном токе. Он может указываться в абсолютной величине или кратно номинальной ёмкости.

Например, 3С. Для обычных аккумуляторных батарей максимальный ток разряда не более 3─5С. Быстроразрядные модели имеют максимальный ток разряда 8─10С. Масса быстроразрядных АКБ приблизительно на 20 процентов выше, чем у стандартных моделей. В маркировке таких батарей присутствуют символы HC или HD.

KKM2500 обозначает обычную модель ёмкостью 2500 мАч, а маркировка KKM2000HD расшифровывается, как быстроразрядный аккумулятор ёмкостью 2000 мАч. Быстроразрядные модели не используются в бытовой технике и потребительской электронике. АКБ из сотовых телефонов и планшетов не выдерживают высоких разрядных токов, и поэтому оснащены защитой от таких режимов эксплуатации.

Области применения литий─полимерных аккумуляторов вытекают из задач, которые ставились при их разработке. Это увеличение времени работы устройства и уменьшение его веса. Стандартные Li─Pol модели работают в разной электронике, имеющей невысокие токи потребления. Это ноутбуки, смартфоны, электронные книги, планшеты.


Модели, предусматривающие быстрый разряд, ещё называются «силовыми». Они используются в тех устройствах, где необходимо высокое потребление тока. Наиболее известная сфера применения «силовых» аккумуляторов – это модели на радиоуправлении. Этот рынок является наиболее привлекательным для производителей полимерных АКБ. В сфере работы устройств с очень высокими разрядными токами (до 50 С) литий─полимерные аккумуляторы проигрывают щелочным. Возможно, в будущем литиевые модели преодолеют это ограничение. По цене они примерно соответствуют никель─металлогидридным.

Эксплуатация литий─полимерных аккумуляторных батарей

Безопасность

Аккумуляторы литиевого типа в целом, и полимерные в частности, требуют довольно деликатного обращения при эксплуатации. Что требуется запомнить при эксплуатации Li─Pol аккумуляторных батарей:

  • Вреден излишний заряд аккумулятора (выше 4,2 вольта на один аккумуляторный элемент);
  • Нельзя допускать короткого замыкания;
  • Недопустим разряд токами, которые приводят к нагреву аккумулятора более 60 градусов Цельсия;
  • Нельзя разгерметизировать АКБ;
  • Нельзя разряжать аккумулятор ниже 3 вольт;
  • Недопустим нагрев выше 60 градусов;
  • Не допускается хранение в разряженном виде.


Если не соблюдать эти правила, то это может привести к пожару в худшем, и значительной потере ёмкости в лучшем случае.

В связи с этим можно дать несколько рекомендаций по безопасному использованию литий─полимерных аккумуляторов. Для начала следует приобрести качественное зарядное устройство и выставлять на нём корректные настройки. Кроме того, рекомендуется применять разъёмы, которые не допускают короткое замыкание. Обязательно контролируйте ток, который потребляется устройством.

Стоит также отметить, что нужно соблюдать температурный режим и не допускать перегрева полимерной батареи. Это слабое место всех аккумуляторов литиевого типа. Если аккумулятор нагреется до 70 градусов, то в нём начинается самопроизвольная реакция, которая энергию превращает в тепло. В результате воспламенение, а иногда и взрыв. Если есть возможность контролировать напряжение аккумулятора, то за ним особенно пристально нужно следить в конце разрядки.

Ещё одной причиной выхода литиевых АКБ из строя, является разгерметизация. Внутрь полимерной аккумуляторной банки ни в коем случае не должен проникнуть воздух. Изначально корпус герметичен и его не следует подвергать ударам, ронять. Если вы занимаетесь пайкой выводов, то делать это нужно крайне аккуратно.


Перед тем как отправить на хранение полимерную батарею, её рекомендуется зарядить наполовину. Хранить аккумулятор следует в прохладном месте без попадания на него солнечных лучей. Как и все аккумуляторные батареи, литий─полимерные имеют саморазряд, но он меньше, чем у свинцовых или щелочных.

Литий-полимерные аккумуляторы представляют усовершенствованную конструкцию известных во всем мире литий-ионных батарей. Планируется, что именно эти устройства в скором времени полностью вытеснят с рынка никель-металл-гидридные и никель-кадмиевые аккумуляторы . Литий-полимерные элементы все чаще применяются в самых разных электронных устройствах в виде источника питания. Они при одинаковом весе по энергетической емкости в несколько раз превосходят никель-металл-гидридные и никель-кадмиевые конструкции.

Потенциально литий-полимерные элементы будут стоить дешевле литий-ионных аккумуляторов. Однако на данный момент он все еще являются довольно дорогими. На данный момент их производством занимаются лишь несколько крупных фирм. По конструктивному исполнению они похожи на литий-ионные элементы, но в них применяется гелиевый электролит. В результате они выделяются малым током разряда, значительной энергетической плотностью и существенным числом циклов зарядов и разрядов. Их форма может быть самой разной, а сами они выделяются легким весом и компактностью.

Виды
На текущий момент литий-полимерные аккумуляторымогут быть нескольких видов, которые отличаются по структуре электролита:
  • Элементы, имеющие гелеобразный гомогенный электролит , который создается внедрением в состав полимерных солей лития.
  • Элементы, имеющие сухой полимерный электролит . Данный вид производится на основе полиэтиленоксида с использованием разнообразных солей лития.
  • Имеющие электролит из полимерной матрицы , имеющую микропористую структуру. В нем имеются неводные составляющие солей лития.

В связи с тем, что в полимерном элементе применяется жидкий электролит, то их эксплуатационная безопасность на порядок выше. К тому же они могут изготавливаться различной формы и конфигурации.

Некоторые литий-полимерные элементы выполняются из металлического полимера. Однако при низкой температуре параметры подобных батарей существенно снижаются вследствие кристаллизации полимера.

Существуют разработки полимерных батарей, где применяется металлический анод. Некоторым компаниям удалось получить существенного расширения рабочего температурного интервала и плотности тока. Подобные разновидности батарей можно применять в разной бытовой технике и электронике.

При этом разные производители используют различные материалы электродов, структуру электролита и сборочную технологию. В результате выпускаемые батареи могут иметь совершенно разные параметры. Но все компании, выпускающие подобные аккумуляторы, отмечают, что стабильность функционирования литий-полимерных батарей обеспечивает однородность электролита из полимера. Это в свою очередь зависит от количества компонентов, а также температуры полимеризации.

Уже выпускаются варианты батарей, имеющих толщину всего в 1 миллиметр. Благодаря этому производители могут выпускать очень компактные мобильные устройства.

Также литий-полимерные аккумуляторы, которые имеются в продаже, делятся на:
  • Обычные.
  • Быстро-разрядные.
Устройство

Литий-полимерные аккумуляторы работают по принципу перемещения ряда полимерных элементов в полупроводниковые вещества при условии включения в них ионов электролита. В итоге происходит существенное возрастание проводимости. По устройству указанные батареи выделяются электролитическим составом.

Суть полимерной технологии заключается в том, что электролит наносится на пленку из пластмассы. Она не позволяет проводить электричество, однако дает возможность обмениваться ионами. Другими словами, электролит из полимера заменяет стандартный пористый сепаратор, пропитанный жидким электролитом. Благодаря сухой полимерной конструкции удается обеспечить минимальную толщину ячейки порядка 1 мм, безопасность применения и простоту производства. Благодаря такой конструкции у разработчиков появляется возможность внедрять такие батареи в обувь, одежду, миниатюрное оборудование и иные устройства.

Но сухая полимерная батарея имеет недостатки в виде снижения проводимости и внутреннего сопротивления полимеров, что неприемлемо для ряда мощных мобильных устройств. Чтобы небольшая полимерная батарея была более продвинутой, к электролиту добавляют некоторый процент гелевых элементов. Большая часть коммерческих аккумуляторов, применяемых на данный момент в сотовых телефонах, являются гибридами полимера и геля. Гибридные аккумуляторы на данный момент являются самыми популярными.

Принцип действия

Литий-полимерные аккумуляторы имеют принцип действия, схожий с литий-ионными элементами, то есть они работают на обратимости химической реакции. Здесь анодом выступает материал из углерода, куда внедряются ионы лития. В катоде применяются оксиды ванадия, марганца либо кобальта. Работа такой батареи основана на способности полимеров переходить в полупроводниковое состояние вследствие включения в них электролитических ионов.

В качестве химической основы электролита здесь по-прежнему применяются соли лития. Однако они располагаются в соответствующей полимерной прокладке, которая находится между катодом и анодом. Благодаря этому литий-полимерные батареи могут быть выполнены в любой произвольной форме. Их можно размещать в различные недоступные места, что открывает новые возможности для производителей электроники.

Применение

Литий-полимерные аккумуляторы находят все более широкое применение. Такие батареи позволяют значительно повысить время эксплуатации работы устройства при уменьшенном весе аккумулятора. Благодаря этому можно получить энергоноситель, который будет в несколько раз большую емкость. При использовании быстроразрядных батарей будет обеспечиваться еще большая производительность. Поэтому подобные аккумуляторы становятся прекрасным вариантом для управляемых по радио моделей самолетиков и вертолетиков, в том числе иных радиоуправляемых устройств.

Применение Li-Pol аккумуляторов дает возможность уменьшить вес батареи и увеличить период работы устройств. Литий-полимерные батареи прекрасно продемонстрировали себя при применении в вертолетах маленького размера, к примеру, Piccolo. Такие устройства способны летать на таких батареях в течение 30 минут и более. Указанные элементы являются хорошим вариантом для небольших летающих конструкций.

Типичные литий-полимерные аккумуляторы используются в качестве источников питания, которые необходимы для электронных устройств, потребляющих сравнительно небольшой ток. Это могут быть ноутбуки, смартфоны и так далее. Быстроразрядные батареи применяются в устройствах, где необходимо высокое токопотребление. Подобные батареи применяются в современных , портативных электрических инструментах и радиоуправляемых устройствах.


Ограничения применения

Эти батареи в будущем можно будет повсеместно использовать в автомобильной промышленности. Сегодня же их используют для создания новых технологий и испытаний электромобилей. Вместе с тем существуют определенные ограничения, которые препятствуют использованию этих батарей повсеместно.

  • Литий-полимерные батареи требуют специального режима зарядки. В принципе это не сложно, но привычное применять для этого нельзя. Вызвано это тем, что они выделяются пожароопасностью в период переразрядки. Для борьбы с этим явлением, все подобные батареи имеют электронную систему, которые предотвращают переразрядку и перегревание.
  • Если неправильно эксплуатировать литий-полимерную батарею, то это может вызвать возгорание.
  • Литий-полимерный аккумулятор не стоит сразу эксплуатировать непосредственно после зарядки. Для начала его следует охладить до окружающей температуры. В противном случае батарея может выйти из строя.
  • Недопустимо короткое замыкание.
  • Не допускается разгерметизация аккумулятора.
  • Разряд батареи ниже 3 вольт.
  • Нельзя нагревать выше 60°С.
  • Аккумуляторы не следует подвергать воздействию микроволн либо давления. Это способно привести к появлению дыма, огня и более серьезным последствиям.
  • Нужно оберегать батарею от нарушения целостности и ударов. Сильное механическое воздействие может привести к нарушению внутренней структуры.

Однако указанные минусы не мешают их использовать в самых разнообразных областях. В будущем все эти недостатки будут нивелированы внедрением новых технологий и разработок.

Преимущества литий-полимерных батарей
  • Довольно высокая энергоплотность.
  • Небольшой параметр саморазряда.
  • Отсутствует эффект памяти.
  • Литий-полимерные аккумуляторы несколько превосходят литиевые аналоги по емкости батареи и длительности ее использования.
  • Изготовления батарей толщиной всего один миллиметр.
  • Применения в довольно широком температурном диапазоне: от минус 20 до плюс 40 градусов Цельсия.
  • Возможность придания батарее различной формы.
  • Небольшое падение напряжения при разряде.

Постоянное развитие технологий благоприятно сказывается на множестве аспектов жизни людей. Наличие потребности иметь высокопроизводительные источники питания с хорошим соотношением уровня безопасности, стоимости и эксплуатационных качеств, привели к созданию литий полимерных элементов.

Содрежание

Что такое литий полимерный аккумулятор

Li polymer аккумуляторы являются гальваническими источниками питания, в которых в качестве электролита используются полимерные материалы, насыщенные литием.

Литий полимерная технология стала новым этапом развития литий-ионных источников питания, который удешевил процесс их производства и позволил создавать миниатюрные и гибкие батареи.

При покупке и использовании таких батарей необходимо понимать нанесенную на них маркировку, которая имеет следующие особенности:

  • емкость АКБ обозначается в mAh;
  • число рядом с английской буквой S в маркировке обозначает количество отдельных элементов (банок) в батарее, каждая из которых имеет номинальное напряжение 3,7 вольта и максимальное – 4,2 вольта;
  • число рядом с буквой C означает максимальную токоотдачу в единицах C. Максимальный ток разряда в миллиамперах в час равен емкости АКБ, умноженной на эту величину;
  • число рядом с буквой P обозначает количество параллельно включенных банок. При использовании одной банки эту величину обычно не указывают.

Таким образом, обозначение 2600 mAh 3S 20C обозначает Li-polymer батарею емкостью 2600 мАч с номинальным напряжением 11,1 вольт (максимальным 12,6 вольт), с тремя последовательно соединенными банками и допустимым током разряда 52 ампера (2600х20=52000 мА).

Как осуществляется производство литий полимерных аккумуляторов

При производстве Li-polymer источников питания используется такая технология:

  1. Осуществляется контролируемое нанесение суспензии с активными материалами катода и анода (два разных процесса) на поверхность алюминиевой или медной фольги, которая выступает в роли токоприемника.
  2. Фольга с нанесенным материалом сушится, нарезается на элементы необходимого размера и формы.
  3. Осуществляется подготовка полимерного электролитного сепаратора, который затем помещают между слоями фольги с активными материалами катода и анода.
  4. Производится сборка многослойной батареи, ее герметизация и просушка.
  5. При использовании полимерного сепаратора, требующего наличия вкраплений гелевого электролита, осуществляется его заполнение нужным количеством электролитной жидкости.
  6. Производится установка контактных площадок, упаковка в защитную оболочку и обрезка ее выступающих частей.
  7. Устанавливаются внешние клеммы аккумуляторов.
  8. Производится контрольный цикл зарядки/разрядки и тестирование.
  9. Осуществляется отбраковка, сортировка по емкости и нанесение соответствующих обозначений.
  10. При необходимости к клеммам батареи подпаиваются провода.
  11. Осуществляется контроль качества, упаковка элементов батареи в корпус, на который наносят необходимую маркировку и упаковку.

Принцип работы и устройство литий полимерного аккумулятора

Принцип работы Li pol батарей основан на использовании полупроводникового эффекта в полимерных веществах с включениями ионов электролита. Добавление электролита в полимеры вызывает увеличение их ионной проводимости при сохранении изоляционных свойств пластика по отношению к электронам.

Электродвижущая сила в отношении ионов лития возникает в результате обратимой химической реакции между анодом (плюсом) из углерода (обычно графит) и катодом (минусом) из кобальта, оксида ванадия или марганца, помещенными в полимерный электролит с солями лития.

Существует три вида полимерных электролитов:

  1. Полностью сухие полимерные электролиты, которые представляют собой пластик с добавлением солей лития – дают малый ток при комнатных температурах, недостаточный для большинства современных устройств и стоят дороже обычных литий-ионных батарей.
  2. Гелеобразные полимерные электролиты, которые представляют собой сухие полимерные электролиты с вкраплениями пластификаторов-растворителей – имеют приемлемые показатели емкости, силы тока и стоимости и наиболее часто применяются на практике.
  3. Неводные растворы солей лития, распределенные в микропористой полимерной матрице с помощью абсорбирования.

Массово продающиеся Li Po аккумуляторы фактически являются гибридами, совмещающими в себе не только чистый сухой полимерный электролит, но и небольшое количество гелевого электролита, который содержат и литий-ионные источники.

Добавление вкраплений гелевого электролита в твердый полимерный электролит увеличивает его ионную электропроводность и электрические характеристики, в частности, увеличивается рабочий ток до величины, необходимой для большинства современных малогабаритных устройств.

Литий полимерный аккумулятор: плюсы и минусы

Li-polymer источники питания имеют следующие преимущества:

  • высокая энергетическая плотность по отношению к их массе, большая, чем у никель-кадмиевых АКБ в 4-5 раз, и в 3-4 раза большая, чем у никель-металлогидридных источников питания;
  • малый ток саморазряда и высокая токооотдача;
  • возможность создания гибких и очень тонких изделий;
  • отсутствие эффекта памяти;
  • сохранение напряжения в допустимых пределах при рабочем разряде;
  • большой диапазон допустимых температур при эксплуатации (от -20 до +40 градусов).

Литий-полимерным батареям присущи некоторые недостатки:

  • пожароопасность в случае перезаряда/перегрева. Эти батареи требуют использования защитной электроники, которая отслеживает зарядной ток и температуру, а также специального алгоритма зарядки;
  • эффект старения, приводящий к снижению емкости при долгом хранении и эксплуатации (считается, что АКБ теряет до 20% емкости за каждый год);
  • выход из строя при глубоком разряде (ниже 3 вольт);
  • боязнь перегрева выше 60 градусов и перезаряда выше 4,2 вольта (при напряжении выше 4.5 вольт возможен взрыв);
  • использование тонкой оболочки (обычно в виде фольги) в некоторых таких батареях удешевляет стоимость Li Pol элементов, но в то же время уменьшает их прочность.

Где применяются Li Pol АКБ

Этот вид источников питания благодаря небольшому весу и высокой мощности широко применяется для обеспечения питания малогабаритных и крупногабаритных устройств, среди которых:

  • мобильные телефоны и смартфоны;
  • радиоуправляемые модели, квадракоптеры, микросамолеты;
  • электроинструмент;
  • цифровая техника, ультрабуки;
  • электромобили.

Правила эксплуатации Li Pol аккумуляторов

Для обеспечения необходимого уровня безопасности и продления срока эксплуатации исправных батарей, необходимо придерживаться следующих правил:

  1. при наличии повреждений, вздутости элементов питания, их нельзя использовать, а необходимо подвергнуть утилизации;
  2. заряд батарей нужно производить качественным зарядным устройством под присмотром, не допуская перегрева батареи. Если во время зарядки появляется запах гари, вздутие, воспламенение, необходимо немедленно ее прекратить и отключить АКБ от зарядного устройства;
  3. лучше производить зарядку на негорючей поверхности, например на керамической плитке или фарфоровой тарелке, после полной зарядки источника питания лучше дать ему остыть и только потом начинать его использовать;
  4. нельзя допускать разряда ниже 3 вольт, перегрева или переохлаждения, которые уменьшают емкость и общее количество циклов заряда-разряда;
  5. наибольшая продолжительность эксплуатации LiPo элементов достигается при поддержании их уровня заряда на уровне 45%;
  6. самый лучший зарядный режим для LiPo АКБ осуществляется зарядными устройствами от компании Sony на протяжении примерно трех часов. Он проходит в три этапа:
    • Сначала на протяжении примерно одного часа производится зарядка до 70% постоянным током величиной 0,5-1 от величины токоотдачи батареи до напряжения 4,2 вольта;
    • Подзарядка продолжительностью 1 час до 90% напряжением не более 4,2 вольта с постепенно уменьшающимся током (до примерно 0,2 от токоотдачи);
    • На третьем этапе производится подзарядка на протяжении часа до 100% небольшим постоянно уменьшающимся током.

Дешевые зарядные устройства заканчивают заряд на первом этапе, по достижению напряжения 4,2 v, поэтому батарея не набирает своей полной емкости.

  • не допускать ударов по батарее, коротких замыканий или разряда очень высокими токами, перезарядки выше 4,2 вольт на элемент составной батареи - все эти причины могут вызвать пожар;
  • если используются составные батареи из нескольких Li Pol элементов, то их заряд лучше производить по отдельности, либо использовать специальный выравнивающий заряд с балансировкой по каждому элементу. Принцип работы такого устройства заключается в остановке заряда отдельных элементов по достижении ими напряжения около 4,17 вольт;
  • перед вводом в эксплуатацию новых батарей лучше произвести их калибровку путем двухразового полного заряда и разряда.

В некоторых Li Pol батареях при разряде ниже 2,5 вольт возможна металлизация лития, которая приводит к созданию токопроводящих мостиков внутри батареи и короткому замыканию. При зарядке такой батареи происходит неконтролируемый нагрев, который может привести к взрыву такого источника питания. Поэтому батареи, в которых напряжение упало ниже критического уровня 3 вольт лучше уже не использовать, а при падении напряжения до 2,5 вольт и ниже они подлежат обязательной утилизации.

Как хранить литий полимерный аккумуляторы

Хранить заряженные LiPo батареи желательно в защитных чехлах при комнатной температуре при зарядке на уровне 3,6-3,8 вольт.

Перед постановкой на хранение LiPo элементов рекомендуется их зарядить до 40-50%, отключить от устройств, которые они питают и периодически, хотя бы раз в полгода проверять уровень заряда.

Утилизация литий полимерных аккумуляторов

Утилизация LiPo источников питания имеет особую актуальность в связи с их высокой пожароопасностью. Они менее токсичны, чем никель-кадмиевые батареи, но все же содержат вредные для экологии вещества.

Чтобы полностью и безопасно утилизировать Li-polymer элементы питания необходимо соблюдать следующие требования:

  • утилизация разряженных батарей производится в пластиковых контейнерах с водно-солевым раствором (примерно полстакана соли на 1 литр воды) на протяжении около 2-х недель (до прекращения газообразования) в нежилом помещении. После этого их можно выбрасывать с обычным мусором;
  • перед утилизацией батареи должны быть разряженными хотя бы до одного вольта (это можно делать лампочкой в качестве нагрузки);
  • если корпус батареи поврежден, то ее не нужно разряжать, а необходимо произвести утилизацию в водно-солевом растворе;
  • если разряд производится током более допустимого, связанного с величиной максимальной токоотдачи C, то батарея должна находиться в ведре с песком или в другом месте с защитой от возгорания;
  • не допускается механическое разрушение необработанных в солевом растворе батарей, из-за которого может произойти возгорание. Особенно опасны в этом отношении элементы питания с кобальтовым катодом.
