Какой форм фактор материнской платы лучше. «Мать» – всему голова: как выбрать материнскую плату для компьютера. Видео: процессор для игр

Материнская плата является основным связывающим звеном в рамках системного блока компьютера.

Именно поэтому очень важно при покупке уметь выделить из большого ассортимента материнских плат именно ту, которая подходит под ваши задачи и удовлетворит все ваши требования. В данной статье мы в общих чертах рассмотрим основные пункты, на которые стоит обращать внимание при выборе материнской платы.

Для удобства и быстрого перехода приведено краткое содержание:

Материнская плата и ее основные компоненты

Чтобы лучше ориентироваться в основных компонентах и в дальнейшем визуализировать для себя непосредственно то, что мы будем выбирать – предлагаю ознакомиться с раскладкой элементов материнской платы на конкретном примере. Для образца мы взяли весьма оригинальную материнскую плату Sapphire Pure Z77K (оригинальную, потому что Sapphire), которая к тому же является ориентированной на рынок оверклокинга. На самом деле, для задачи наглядного рассмотрения основных элементов материнской платы, абсолютно не имеет значения ни модель, ни позиционирование. Поэтому переходим к рассмотрению данной системной платы:

Нажмите на картинку для увеличения

Здесь цифрами выделены основные компоненты, но и затронуты некоторые довольно специфические элементы присущие только разгонным материнским платам.

(1) Сокет процессора – один из основных элементов материнской платы. В сокет устанавливается процессор и очень важно, чтобы сокет процессора на который он ориентирован, был совместим с сокетом на материнской плате.

Под номером (0) был указан «двойной» радиатор , который отвечает за охлаждение элементов преобразователей питания процессора, встроенного графического ядра и CPU VTT. Подобные радиаторы зачастую встречаются только в материнских платах для оверклокинга. Обычные материнские платы поставляются без этого охлаждающего элемента.

(2) Слоты PCI-Express . На печатной плате данной материнской платы мы наблюдаем 3 слота PCI-Express X16 версии 3.0, эти разъёмы предназначены для установки видеокарт (либо одной, либо нескольких в режимах SLI и Cross Fire). Сюда же можно отнести и номер (3) – это также слот PCI-Express x16 , но уже более старой версии 2.0. Между слотами PCI-E X16, под номером (14) размещены слоты PCI-E X1 . Эти разъёмы расширения предназначены для установки устройств, не требующих большой пропускной способности шины; им вполне достаточно одной линии X1. К таким устройствам можно отнести ТВ-тюнеры , аудио и сетевые карты, различные контроллеры и многие другие.

Под номером (4) у нас указан чипсет (в данном случае Intel Z77), который скрывается под охлаждающим его радиатором. Набор системной логики содержит в себе различные контроллеры и является связывающим звеном, между управлением частью компонентов и процессором.

(5) Разъёмы для установки оперативной памяти DDR3 . Эти разъёмы окрашены в чёрный и синий цвета, для установки модулей памяти в двухканальном режиме работы, что позволяет немного увеличить эффективность их работы.

(6) Батарейка CMOS-памяти . Данная батарейка питает микросхему CMOS-памяти BIOS , чтобы та не теряла свои настройки после выключения компьютера.

(8) , (12) 24-pin и 8-pin разъёмы соответственно. 24-pin – это основной 24-х контактный разъём питания, через который запитано большинство компонентов материнской платы.

Под номером (9) и (10) указаны разъёмы SATA 3 (6 Гбит/c) и SATA 2 соответственно. Они вынесены на край материнской платы и выполнены в стиле разъёмов материнских плат для оверклокинга (подключение устройств сбоку для открытых стендов). Интерфейс SATA служит для подключения жёстких дисков, SSD-накопителей и приводов. В обычных материнских платах они развернуты фронтально и смещены ближе к центру, что позволяет удобно использовать их в рамках системного блока «не разгонных» систем.

Под номером (11) был обозначен довольно специфический элемент, который встречается только в материнских платах для энтузиастов – это индикатор POST-кодов . Также он отображает температуру процессора, но любит немного приврать.

(13) Задняя панель материнской платы с внешними разъёмами. В разъёмы на этой панели подключаются разнообразные периферийные устройства, такие как мышь, клавиатура, колонки, наушники, а также многие другие.
Теперь когда мы прошлись по раскладке компонентов на материнской плате, можно переходить к рассмотрению отдельных блоков и параметров для выбора материнской платы. Так как данная статья является вводной, то все будет описано вкратце и уже гораздо глубже рассмотрено в отдельных статьях. Итак, поехали.

Выбор производителя материнской платы

Производитель материнской платы не является очень важным фактором при выборе. Здесь абсолютно идентичная ситуацию, как и с выбором производителя для видеокарты – все хороши и вопрос здесь скорее «религиозный» – кто во что верит. Поэтому можно смело выбирать из всех не «no name» производителей таких как Asus, Biostar, ASRock, Gigabyte, Intel и MSI. Даже материнская плата от неизвестного, на рынке материнских плат, Sapphire, которую мы взяли для рассмотрения основных компонентов – представляет собой хороший образец. Возможно, у некоторых плат раскладка не очень удобная, возможно у какого-то производителя комплект поставки не очень обширный, а у кого-то может быть коробка не такая яркая как хотелось бы – но все же, все это не дает нам права вычленить кого-то одного, как безупречного лидера и ответить на вопрос: какая материнская плата лучше в рамках оценки производителя.

Все материнские платы, в конечном итоге, будут комплектоваться одними и теми же чипсетами от AMD и Intel , и будут функционально схожи. Единственное, перед покупкой советую пересмотреть обзоры материнских плат и отзывы пользователей, дабы не нарваться на модель с неудачным охлаждением, или чем-то еще. На выборе производителей материнских плат долго задерживаться не будем, а лучше будем двигаться дальше.

Правильный выбор форм-фактора

Изначально правильный выбор форм-фактора, избавит вас, в будущем от множества проблем. На данный момент наиболее популярными форм-факторами материнских плат, являются ATX и его урезанный вариант – Micro-ATX.

Очень важен тот факт, что форм-фактором определяется дальнейшая расширяемость системы. Форм-фактор Micro-ATX обычно оснащен меньшим количеством слотов расширений PCI и PCI-E под видеокарты и дополнительные устройства. Также, зачастую, такие материнские платы имеют в своем распоряжении всего два разъёма для установки модулей памяти, что значительно ограничивает наращивание оперативной памяти, как количественно, так и относительно вопросов связанных с удобством. Но главное преимущество у Micro-ATX кроется в цене. Выходя из описания этих двух стандартов, можно утверждать, что Micro-ATX позиционируется как бюджетное решение для компактных офисных и домашних систем.

Немаловажным является размер, который как раз вытекает из форм-фактора. Платы ATX гораздо габаритнее, нежели их «Micro-братья», поэтому следует учитывать размеры корпуса в соотношении с размером материнской платы.

Более подробно относительно форм-факторов и их особенностей будет описано в отдельной статье.

Выбор сокета материнской платы

После того как вы определились с процессором, начинается подбор материнской платы. И первым фактором выбора должен быть именно сокет, который обеспечивает совместимость процессора и материнской платы. То есть если был выбран процессор Intel с сокетом LGA 1155, то и материнская плата должна быть с сокетом LGA 1155. Список поддерживаемых сокетов и процессоров, можно найти на сайте производителя материнской платы.

Более подробно с современными разъёмами для процессоров вы можете ознакомиться в статье: сокет процессора .

Выбор чипсета материнской платы

Чипсет является связывающим звеном взаимодействия всей системы. Именно чипсетом во многом определяются возможности материнкой платы. Чипсет – это изначально «набор чипов» системной логики, которая состоит из северного и южного моста, но сейчас с этим не все так однозначно.

На сегодняшний день пользуются популярностью последние чипсеты 7- ой серии от Intel и 900-ой серии от АМД, также к ним примыкается Nvidia, но ассортимент в сфере чипсетов там довольно мал.

Чипсеты седьмой серии Intel такие как Z77, H77, B75 и другие, немного исказили понятие «чипсет», ибо состоят они не из нескольких чипов, а только из северного моста. Это ни как не урезает функционал материнской платы, ведь часть контроллеров просто была переведена в распоряжение процессору. К таким контроллерам можно отнести контроллер шины PCI-Express 3.0 и контроллер памяти DDR3. Северному мосту отдали управление USB, SATA, PCI-Express и т.д. Что к чему привязано и по каким шинам, четко видно на блок-схеме чипсета Z77:

Индексы Z, H, B – означают позиционирование того, или иного чипсета для разных сегментов рынка. Z77 был отнесен к чипсетам для любителей разгона. H77 – это обычный мейнстрим-чипсет с расширенным функционалом. B75 – это немного подрезанный по части возможностей H77, но для бюджетных и офисных систем. Существуют и другие буквенные индексы, но на них мы не будем подробно останавливаться.

Чипсеты от AMD продолжают традицию чипсетов на две микросхемы и последняя 900-ая серия этому не исключение. Материнские платы с этим набором системной логики комплектуются северными мостами 990FX, 990X 970, а также южным мостом SB950.

При выборе северного моста для материнской платы AMD следует также отталкиваться от его возможностей.

990FX – это северный мост, который рассчитан на рынок энтузиастов. Главной диковинкой чипсета с этим северным мостом, является поддержка 42-линий PCI-Express. Поэтому на 32 отведенных для видеоадаптеров линиях, можно подключить до 4-ых видеокарт в связке Cross Fire. Из этого делаем вывод, что единицам пользователей нужны такие возможности, поэтому функционал материнских плат с данным чипсетом для большинства пользователей будет избыточен.

990X и 970 – немного урезанные по возможностям версии. Главное отличие опять же, в линиях PCI-Express. Оба этих северных моста поддерживают по 26 линий, но бедой это вряд ли для кого-то станет. Стоит отметить, что у 970 нету поддержки SLI и Cross Fire, в результате чего он будет не интересен пользователям, которые планируют объединять в системе более одной видеокарты, но из-за своей приемлемой цены, 970-ый будет очень вкусно выглядеть для широкой аудитории пользователей ограничивающихся одной видеокартой.

Более подробно о возможностях чипсетов AMD и Intel будет рассказано в отдельной статье.

Слоты памяти и PCI-Express

Количество разъёмов для установки памяти и слотов расширения PCI-Express является немаловажным фактором при выборе материнской платы. Как мы уже говорили выше, количество этих самых разъёмов зачастую определяется именно форм-фактором. Поэтому если рассчитываете серьёзно и удобно масштабировать объёмы оперативной памяти, то лучше присматриваться к материнским платам с 4 и 6 разъёмами для установки ОЗУ. Это касается и слотов PCI-Express: глупо брать материнскую плату форм-фактора Micro-ATX, если вы рассчитываете на установку трёх видеокарт в SLI или Cross Fire.

Также, очень важно обращать внимание на тип оперативной памяти, который поддерживает материнская плата. Сейчас еще можно встретить в продаже материнские платы с поддерживаемым типом памяти DDR2. При сборке новой системы с нуля, лучше не возвращаться в прошлое и взять материнскую плату с типом памяти DDR3.

Версия шины PCI-Express не является важным фактором, поэтому не стоит так уж гнаться за поддержкой PCI-Express 3.0. Для современных видеокарт вполне хватит версии 2.0. Да и обратную совместимость различных версий этого интерфейса никто не отменял.

Внешние разъёмы

Достаточно важным является наличие тех или иных разъёмов на задней панели материнской платы. Также важно их количество. Если взять во внимание порты USB, то их должно быть, скажем так, – не мало, так как туда, в большинстве случаев, подключается мышь, клавиатура, веб-камера, принтер, сканер и большое множество других устройств.

Следует обратить внимание на аудио разъёмы интегрированной звуковой карты: их может быть либо три, либо шесть. Три разъёма достаточно для стандартной схемы: микрофон, наушники и сабвуфер. Если же вы планируете использовать многоканальную акустику, то вам необходимо смотреть в сторону материнских плат с 6-ю разъёмами. Но даже если вы на данный момент не планируете приобретение такой акустики, то разъёмы не помешают, а на будущее могут очень пригодится. А для офисных и бюджетных систем 3 аудио разъёма хватит с головой.

В дополнение может пригодиться два LAN-разъёма, для этого на плате должны быть распаяны два сетевых контроллера. Но для большинства пользователей одного сетевого разъёма будет предостаточно.

Дополнительные возможности

К дополнительным возможностям можно отнести функционал, который не является востребованным для среднестатистического пользователя, но для некоторых может быть очень полезен:

• ESATA – это интерфейс для подключения съемных дисков, присутствует далеко не во всех материнских платах и для владельцев внешних накопителей, может стать очень полезной фишкой.
• Модуль Wi-Fi и Bluetooth – интегрированные модули беспроводной сети и передачи данных, могут существенно повысить функциональность материнской платы.
• Thunderbolt – новый интерфейс для подключения периферийных устройств и обеспечивающий передачу данных на скорости до 10 Гб/сек, что в 20 раз быстрее, нежели популярный сейчас USB 2.0, и в 2 раза быстрее, чем USB 3.0.

Очень специфический интерфейс, который на сегодняшний день понадобится единицам, но в будущем обещает обрести большую популярность.

• Сюда же можно отнести специальные кнопки и индикаторы на материнских платах для оверклокинга. Также это могут быть различные фирменные элементы и технологии от производителя.

Выводы

Выбор материнской платы не такая уж и простая задача. Необходимо на основании всех параметров подобрать такой вариант, который будет удовлетворителен как в функциональном плане, так и в плане стоимости. Нужно уметь поймать ту тонкую грань соотношения «цена/производительность». Следует помнить, что здесь все очень индивидуально и лучшая материнская плата для вашего товарища, возможно, окажется худшим вариантом для ваших потребностей.

Но если ориентироваться в базовых параметрах и подходить к вопросу комплексно, то выбор будет правильный и полностью удовлетворит все ваши ожидания.

P.S. Постараемся ответить на ваши вопросы вида «какую материнскую плату купить?», «какая материнская плата лучше?» и т.д., в комментариях к статье или же на нашем форуме.

Спасибо за внимание. Удачного выбора!

В настоящее время, на рынке материнских плат, представлено большое количество марок. В нашей статье мы дадим небольшой обзор лучших брендов производителей материнских плат. Вы можете взять его в качестве руководства при выборе и покупке материнской платы.

Прежде чем мы начнем рассказывать о лучших производителях материнских плат, приведем несколько важных рекомендаций и советов.

О выборе материнской платы

• Первое, что вам нужно сделать, выбирая материнскую плату, это убедиться, что выбираемая модель совместима с процессором, который у вас есть в наличии или который Вы собираетесь приобретать. Это первый и определяющий критерий, с которого вы должны начать ознакомление со спецификацией.
• Обязательно проверьте количество слотов PCI, присутствующих в материнской плате. Этот тип разъема используется для подключения различных устройств, например, звуковой карты, видеокарты, модема и т.д. От количества PCI – слотов будет зависеть в будущем возможность расширения конфигурации и апгрейд системы.
• Материнская плата также должна иметь достаточное количество USB-портов. Они используются для подключения разнообразных периферийных устройств, таких как компьютерная мышь, клавиатура, принтер, веб-камера и т.д.
• Обратите внимание, чтобы модель покупаемой материнской платы была совместима с высокопроизводительной оперативной памятью.
• Наконец, старайтесь остановить свой выбор на моделях известных производителей, они обеспечивают высокое качество продукции.

Лучшие марки материнских плат

Учитывая вышесказанное, при выборе материнской платы, убедитесь, что она имеет достаточную в вашем случае функциональность и поддержку необходимого оборудования. В общем, не зависимо от того какой бренд вы выбрали, убедитесь что он соответствует всем вашим требованиям.

Итак, представляем топ-5 брендов производителей материнских плат, из которых вы можете подобрать модель под свой процессор.

ASUS

Когда речь заходит о материнских платах, ASUS считается крупнейшим и одним из лучших производителей материнских плат в мире, особенно, что касается материнских плат для игровых компьютеров. Asustek, кроме создания материнских плат, также производит множество другой потребительской электроники, которая успешно продается по всему миру. ASUS тесно связана с Intel и заранее получает образцы новейших процессоров, что дает ей определенные преимущества в этом компоненте перед другими производителями материнских плат. ASUS имеет репутацию одного из лучших брендов производителей материнских плат.

Системные платы этой компании всегда получали хорошую оценку от разных экспертных изданий. Кроме того, материнские платы от GIGABYTE считаются первоклассными, когда речь заходит о применении в материнских платах новейших технологий.

MSI

Эта компания была основана в 1986 году, и стала одной из лучших марок материнских плат. Многие новые модели плат от MSI по качеству и оснащению, можно сравнить с такими брендами, как ASUS и GIGABYTE, однако материнские платы от MSI стоят дешевле. Материнские платы этой марки поставляются с хорошим набором программного обеспечения. Этот бренд не очень хорошо знаком пользователям, однако он достаточно надежен и имеет хорошее соотношение в плане цены и качества.

EVGA

Этот бренд является производителем компьютерных комплектующих и в основном сосредоточен на производстве графических карт и материнских плат. Как ASUS и GIGABYTE, EVGA является одной из лучших марок производителей материнских плат. Тем не менее, EVGA не имеет такого широкого ассортимента моделей, какой имеют вышеперечисленные бренды, что, однако не умаляет их других достоинств.

Intel

Всем известно, Intel делает одни из лучших компьютерных процессоров, но многие пользователи даже не подозревают, что они также выпускают материнские платы высочайшего класса. Когда дело доходит до производства материнских плат, Intel имеет огромное преимущество, так как никто лучше них не знает микроархитектуры своих процессоров и различных спецификаций чипа. Эти знания позволяют им проектировать и выпускать платы высокой производительности. Недостатком материнских плат от Intel является то, что они совместимы только с процессорами Intel.

Заключение

Это были пять лучших брендов производителей материнских плат. Если вы не хотите ошибиться с выбором, то покупайте модели от ASUS и GIGABYTE, они станут для вас отличным приобретением. Если вы ищете бюджетный вариант, то можете рассмотреть модели от MSI.

Как подобрать подходящую материнскую плату и на что обращать внимание при покупке.

Материнская плата (МП) – самая большая и главная деталь в компьютере. От ее подбора многое зависит. При замене МП необходимо учитывать ее размеры.

Иногда нужно подбирать видеокарту к МП и процессору. Это требует определенных знаний. Подробнее ознакомиться со способами подбора материнской платы поможет данная статья.

Элементы материнской платы

МП состоит из: чипсет, сокет, слоты и др. В зависимости от назначения МП, используют разные комплектующие.

Для разных целей используют отличные модели материнки (например, МП для должны быть намного мощнее, и иметь хорошие сетевую карту и .

Для несложной работы такой уровень не требуется. Это различие определяет стоимость материнской платы).

Чтобы правильно выбрать материнскую плату

Не рекомендуется ставить мощный процессор на дешевую МП (материнка просто не выдержит такой нагрузки долго и ее придется менять). Это работает и наоборот — слабому процессору не нужна мощная МП - это зря потраченные деньги.

МП стоит выбирать только после того как вы выбрали все комплектующие для своего (именно от комплектующих зависит класс материнки и виды разъемов для подключения).

Рассмотрим подробнее элементы МП.

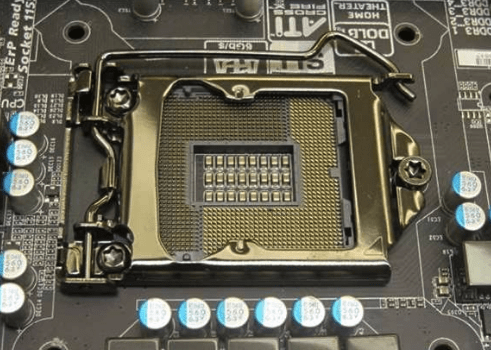

Сокет

Это разъем в материнской плате для подсоединения к процессору. Он бывает двух видов: гнездовой или щелевой.

Форма сокета зависит от типа процессора. На сегодняшний момент процессоры производят две компании: AMD и Intel. Актуальные сокеты AMD: FM2, FM2+, AM3, AM3+. Intel обозначает сокеты числовыми значениями — 1150, 1155, 2011.

Различия между процессорами AMD и Intel:

• Различное число и вид контактов;
• Разное расстояние для крепежа кулеров;
• Разные размеры разъемов сокетов;
• наличие контроллеров;
• Наличие интегрированной поддержки в процессоре графики;
• Различные разъемы для системных шин (системная шина – это общее количество линий передачи всех типов сигналов — адресов и данных управления — между процессором другими устройствами вашей машины)
• Разные виды процессоров
• Разное число портов USB и их виды. Например, количество портов USB0 и USB 3.0 (Они различаются скоростью передачи данных. USB 3.0 гораздо быстрее передает информацию)
• Отличаются объемами кэш памяти.
• Процессоры разных производителей отличаются размерами.
• МП разных производителей поддерживают разные технологии и отличаются по параметрам производительности.

Надёжность AMD и Intel приблизительно одинакова. Продукция обеих компаний соответствует требованиям министерством обороны США: 10 лет эксплуатации в штатном режиме.

Процент брака есть всегда, но гарантия при покупке сглаживает и его.

Процессоры разных фирм с одинаковыми характеристиками нельзя поставить на одну материнскую плату.

Как определить тип сокета

Важно знать фирму производителя. Эти данные можно узнать:

1 По документам. При покупке МП в документах указана информация о производителе, характеристиках, безопасности, эксплуатации и т.д. Обычно сокет обозначается буквой «S», или же словом «Socket» с информацией о нем.

2 По номеру. Можно найти название и номер сокета возле разъема для процессора на МП. Нужно снять боковую панель компьютера и кулер. Можно найти номер сокета и в сети Интернет на официальном сайте, в каталоге.

3 Сравнить . Если нет данных по сокету, можно сравнить разъем процессора и номер сокета.

4 С помощью программы Everest. Программа сканирует и выводит данные компьютерной системы на экран. Ее интерфейс похож на проводник (он подобно проводнику оформляет информацию)

Чтобы узнать результаты сканирования, надо открыть программу и искать через и DMI. Найти папку с процессорами и выбрать интересующий. В последней папке найти «тип разъема», там и будет информация о сокете.

Программа CPU-Z на титульной странице распознает данные сразу. Плюс этой — простота использования и скорость, номер сокета, и разъем процессора.

Тип сокета не сложно определить.

Чипсет

Чипсет – это блок микросхем (с англ. Chip set – набор чипов). Каждая МП имеет встроенный процессор, который отвечает за управление всеми подключенными к МП комплектующими и их слаженную работу. Этот процессор называется чипсет.

В старых моделях МП микросхемы чипсета делятся на два блока — северный и южный мост . Северный мост обеспечивает работу процессора с оперативной памятью (контроллер RAM) и видеокартой (контроллер PCI-E x16).

Южный — отвечает за связь процессора с: жесткими дисками, оптическими приводами, картами расширения и т.д. через контроллеры SATA, IDE, PCI-E x1, PCI, USB, звук.

В современных моделях северный мост находится под процессором, а южный остается на открытой поверхности. Это повышает производительность.

Есть разница в производительностях процессора и чипсета. Система будет работать по минимальным показателям одного из устройств.

Например, если процессор слабый, то его показатели и определят параметры работы системы и наоборот.

Основные производители процессоров те же две компании: AMD и Intel.

Чтобы выбрать чипсет, нужно определиться с его назначением. Для домашнего/офисного использования подойдет чипсет Интел (со встроенной видеокартой) или AMD (со встроенным ядром).

При работе в графических редакторах или для геймеров выберите устройства с дискретной картой.

Чипсеты Intel маркируются цифрой после буквы, это показатель производительности. Существуют 3 вида по этому параметру: X (максимальная), P (для желающих апгрейдить свой компьютер в дальнейшем), G (домашний / офисный вариант).

Новый сокет 1155 внес изменения в маркировку: Н (для обычных пользователей) и Z(по характеристикам это Р + Н).

Чипсеты AMD имеют другие системы обозначений. Если указаны только цифры – это бюджетный продукт. G или V говорят о встроенном видеоядре.

Указание Х или GX означает неполную поддержку нескольких видеокарт. FX могут поддерживать несколько видеокарт.

Чипсеты Intel

Актуальные представители чипсет Intel:

• H270/B250 – подойдет для простых задач, многофункциональных и игровых компьютеров
• Q270 – подойдет для сетевых компаний
• Z270 – подойдет для работы на мощных графических редакторах и для геймеров
• X299/X99 – подойдет для работы в очень мощных графических редакторах

Большинству компьютеров можно поставить материнские платы на чипсетах H270 и B250. Функционал Q270 отличный, с возможностью поддержки специальных опций безопасности и удаленного управления (обычным пользователям это не потребуется).

Возможности Z270 позволят изменять множитель процессора (с индексом «K»). Этот чипсет поддерживает память частотой выше 2400 МГц (недоступно другим чипсетам).

Кроме этого, чипсет Z270 востребован в мощных игровых ПК с поддержкой нескольких видеокарт за счет наличия большего числа линий PCI-E.

Материнские платы на чипсетах X99/X299 потребуются лишь сверхмощным и дорогим профессиональным компьютерам с процессорами на сокетах 2011-3/2066.

Чипсеты AMD

К актуальным чипсетам AMD относятся:

• A320 – подойдет для простых задач, многофункциональных и игровых компьютеров
• B350 – подойдет для работы в графических редакторах и для геймеров
• X370 – подойдет для энтузиастов.

На чипсете A320 разгон процессора не произвести, зато возможности B350 это позволяют. X370 кроме базового функционала имеет большее число линий PCI-E (для монтирования нескольких видеокарт)

ВИДЕО: AMD. Выбор материнской платы для Ryzen

AMD B450. Выбор материнской платы для Ryzen

Слоты

Слоты — это разъемы на МП. Позволяют подключать к ним дополнительные платы (карты расширения). DDR5 — самый актуальный слот (числа в конце означают период производства).

Бывают от двух слотов оперативной памяти на материнскую плату и больше (но редко более четырех). Для увеличения оперативной памяти один слот заменяется на другой, с более высокой ОЗУ.

Слоты для видеокарт имеют два вида (разные по пропускной способности): AGPи PCI Express. Чаще используется слот PCIe x16.

Большая пропускная способность слота обеспечивает лучшую производительность. Стоит знать, что разницы в бытовом использовании не чувствуется.

Материнки специального назначения могут не иметь слотов под видео. Их возможности ограничены и не подойдут для домашних ПК.

Для различных слотов для процессоров есть разные разъемы. Существуют слоты для креплений и прочих функций (например, слот для материнок расширения). Могут быть четыре слота для жестких дисков SATA3.

Видеоразъемы

Видеоразъем — важный элемент в материнской плате. От него зависит возможность и удобство подключения.

Для подключения мониторов на видеокартах устанавливаются разъемы VGA и DVI. От вида разъема зависит качество видеосигнала и цена видеокарты.

В МП встроены разъемы для аудиосистемы. Для обычных колонок, без нагрузки, подойдет бюджетный вариант кодеков ALC8xx. Разъем ALC1150 для более качественного кодека.

На дорогие материнки для игр ставят кодеки с высоким качеством звука. Для подключения колонок с аудиосистемой 2.0 и 2.1 достаточно трех кодеков.

Для многоканальной акустики подойдут от пяти до шести аудиоразъемов с системой 5.1 и 7.1.

Для подключения высококачественной аудиосистемы нужен оптический выход с цифровой системой Hi-Fi.

Современные материнские платы выпускаются со встроенной сетевой картой. Также нужно иметь роутер, который, при сбое, способен защитить связь. Изображение разъема Rj-45 на рисунке ниже.

Дешевые варианты сетевой карты обозначаются названием производителя Realtek. Для профессиональных направлений потребуются Killer или Intel.

Хорошая сетевая карта не гарантирует отсутствие сбоев сети. Часто неполадки случаются из-за некачественного сигнала.

Встроенный вай фай и блютуз

Некоторые ПК, комплектуются разъемами для блютуз и вай-фая (бюджетные варианты без таких деталей). Учитывайте это при выборе. Но их возможно установить дополнительно.

Чтобы не перегреть МП, на плату ставятся вентиляторы (кулеры). На дешевых вариантах плат нет или стоит мало кулеров. При сильных нагрузках в работе системы МП обеспечиваются дополнительными кулерами.

Дорогая материнка не гарантирует высокую производительность.

В одной из прошлых статей мы беседовали о . И о том, что в основе любой игровой сборки лежит связка процессор + видеокарта. Однако чтобы эти устройства действительно образовали связку и раскрыли весь свой потенциал, в их компании должен быть третий достойный участник – материнская плата.

В продолжение темы поговорим, как выбрать материнскую плату для стационарного компьютера. Возможно, вы перечитали десяток статей на эту тему и уже сформировали представление, какой должна быть ваша новая «мамка». Я не буду пересказывать банальные истины, а сделаю акцент на том, что пользователи часто упускают из вида, ведь невнимание к некоторым вещам приводят к разочарованию в покупке или излишним денежным тратам.

Чипсет

Первое, на что следует смотреть при выборе новой материнки, – это какой у нее чипсет.

Ч ипсет (системная логика), говоря простыми словами – это мозг материнской платы, набор чипов, который обеспечивает весь ее основной функционал и взаимодействие подключаемых устройств. На стареньких «мамках» он состоял из двух крупных микросхем – северного и южного мостов. С появлением процессоров Intel Nehalem в 2009 году необходимость в двухчиповой компоновке чипсета отпала. Это произошло потому, что контроллер памяти и интегрированная графика – то, что раньше составляло северный мост, переместилось в процессор. Оставшуюся микросхему теперь называют не южным мостом, а хабом платформы или сокращенно PHC (Intel), FCH (AMD) либо MCP (NVidia) в зависимости от производителя.
Структурная схема материнской платы на двухчиповом чипсете.

Что входит в состав современного хаба платформы:

• Контроллер периферийных устройств (звука, сети и прочих), контроллеры прерываний и прямого доступа к памяти, RAID-контроллер.
• Контроллер шин USB, SATA, PCI, PCI Express, LPC, FDI (видеовыхода VGA), SPI и т. д. Поддержки ряда устаревших интерфейсов, в частности, PCI и FDI, в некоторых новейших чипсетах уже нет.
• Часы реального времени (RTC).
• ME-контроллер (только на хабах Intel).

Но это в целом. Каждая отдельная версия чипсета отличается набором технологий, а также типом и количеством поддерживаемых интерфейсов для подключения устройств. Кроме того, в некоторых из них реализована возможность разгона процессора по множителю.

В зависимости от функциональности чипсеты делятся на классы или сегменты. У современных моделей от Intel принадлежность к классу определяется пятью буквами в названии:

• H – массовый потребительский сегмент чипсетов для мультимедийных и домашних систем. Такие устанавливают на материнские платы нижних и средних ценовых категорий.
• Q – бизнес-сегмент. Здесь реализованы технологии удаленного администрирования, доверенной загрузки, защиты безопасности на аппаратном уровне и прочие функции, необходимые корпоративному сектору. Используется в среднеценовых и дорогих материнках.
• B – бюджетный класс чипсетов для офисных «печатных машинок» с поддержкой некоторых возможностей сегмента Q.
• Z – для оверклокеров. Поддерживает разгон процессоров Intel серии K.
• X – чипсеты топового уровня для мощных игровых машин. На их основе выпускаются самые дорогие платформы.

Маркировка основной массы чипсетов AMD тоже начинается с буквы, которая означает:

• A – массовый сегмент.
• B – для бизнеса.
• X – для высокопроизводительных игровых систем.

Цифры в маркировке – это поколение и индекс модели чипсета внутри одной серии. Например, Intel B150 – представитель серии 100, Intel H270 – представитель серии 200. 50 и 70 – значения индекса. Чем больше индекс, тем шире возможности чипсета в сравнении с другими представителями того же сегмента.

Современные чипсеты Intel и AMD

Ч ем моложе поколение чипсета, тем дольше (условно) материнская плата будет отвечать современным требованиям.

На начало 2018 года среди чипсетов Intel актуальны модели серий 100, 200 для процессоров Skylake и Kaby Lake, а также 300 для новейшей микроархитектуры Coffee Lake. Среди AMD – представители серий 300 и 400 (последнюю обещают выпустить на рынок весной этого года) для процессоров AMD Ryzen, Athlon X4 и гибридов A-серии 7 поколения.

Тип сокета

Убедитесь, что сокет поддерживает нужный вам процессор.

П од типом сокета материнской платы понимают конфигурацию расположенного на ней гнезда для установки процессора. Список совместимых с платой ЦП и, соответственно, сокет определяются версией чипсета. Но будьте внимательны, так как здесь возможны нюансы. Например, платы последних поколений на базе чипсетов Intel серий 100, 200 и 300 оборудованы сокетом LGA 1151. Физически этот сокет совместим с процессорами Skylake, Kaby Lake и Coffee Lake, однако последний не запустится на плате, предназначенной для первых двух. И наоборот.

На самом деле на материнках для CPU Coffee Lake используется вторая ревизия сокета LGA 1151, но это не всегда отражено в описании на сайтах магазинов.

Если материнка выпущена раньше, чем увидело свет очередное поколение процессоров с таким же типом сокета, велика вероятность, что устройства несовместимы между собой. В лучшем случае проблема совместимости решится обновлением BIOS, но на то должна быть воля производителей. В худшем – одно из устройств придется менять на более подходящее.

Чтобы узнать, какие процессоры поддерживает приглянувшаяся вам модель материнской платы, часто достаточно «скормить» Гуглу или Яндексу поисковый запрос «наименование_модели CPU support » или «наименование_модели processor support ». Списки совместимых CPU часто хранятся в укромных уголках на сайтах производителей плат и на некоторых профильных ресурсах.

Система питания процессора

Не ведитесь на маркетинговые уловки.

О том, как устроена и как функционирует система питания процессора, которую иначе называют модулем VRM (или VRD, что правильнее), имеют представление далеко не все покупатели комплектующих ПК. Этим пользуются хитрые маркетологи, выдавая отдельные схемотехнические решения за прогрессивные инновации. Благодаря их стараниям в сознании людей поселилась уверенность, что чем больше у процессора фаз питания, тем лучше. И что плата с 8-ю фазами модуля VRM однозначно хуже, чем с 16-ю.
Система питания процессора вокруг сокета

Доля истины в этом есть, поскольку многофазные системы питания CPU используются для сглаживания пульсаций напряжения, а чем оно ровнее, тем выше его качество. Чем больше фаз, тем меньше пульсаций и тем ниже токовая нагрузка на элементы. Однако здесь кроется подвох, ведь маркетологи и инженеры называют фазами питания ЦП разные вещи.

На самом деле число фаз питания процессоров на платах из примера выше может быть одинаковым. На второй их может быть даже меньше, чем на первой. Если не вдаваться в технические детали, поясню: истинное количество фаз питания процессора равно количеству фаз шимконтроллера, который «дирижирует» всей этой системой. Если на первой материнке установлен 8-фазный ШИМ, а на второй – 4-фазный, то число фаз на них, соответственно, будет 8 и 4. Откуда же у второй взялось 16? Просто к одной фазе шимконтроллера может быть подключено несколько каналов питания, в частности, 4. А вместе их получается 16.

Отличие каналов от истинных фаз питания ЦП в том, что они не сглаживают пульсации, а только распределяют токовую нагрузку. Допускаю, что подобные решения технологически оправданы, но выдавать их за то, чем они не являются, да еще и накручивать за это цену, считаю неправильным.

Набор, модели, версии и расположение интегрированных устройств

Важен не только набор, но и размещение устройств на плате.

К оличество слотов оперативной памяти, сетевой контроллер, марка звукового кодека, число, поколение и расположение гнезд USB, а также прочие интерфейсы и устройства, которые присутствуют на “борту” материнской платы – это то, на чем заостряют внимание, пожалуй, все пользователи. И это правильно. Однако важно смотреть не только на наличие и количество устройств, но и на их расположение.
Сетевой контроллер Realtek

Например, вы планируете разогнать процессор и приобрели для этого кулер с массивным радиатором. Если выбрать «мать», на которой слоты оперативки находятся близко к сокету, кулер перекроет часть из них, и вы не сможете установить на компьютер весь поддерживаемый объем памяти.

Если корпус системного блока длинный и высокий, корзинка для накопителей расположена наверху, а порты SATA – в самом низу материнки, длины стандартных шлейфов может не хватить.

Это лишь 2 возможных ситуации, в реальности нюансов в плане взаимного размещения устройств гораздо больше.

Система охлаждения

Адекватное охлаждение – залог здоровья.

Р адиаторами для охлаждения крупных микросхем и высоконагруженных элементов цепей питания оборудована каждая современная материнка, однако одни модели охлаждаются эффективно, а другие – не очень. На многих игровых праформах радиаторы покрывают значительную площадь поверхности. На представителях эконом-класса ничего выдающегося, как правило, нет, разве что один небольшой алюминиевый «ёжик» на чипсете.

По мнению некоторых производителей материнских плат, хорошее охлаждение – это роскошь, которой достойны только топовые модели. А на остальных почему бы не сэкономить?

Неполадки от длительной работы в условиях избыточного нагрева и слабого теплоотвода дадут о себе знать, скорее всего, не в первый год эксплуатации компьютера, а после окончания гарантийного срока на «мамку». Словом, если хотите, чтобы ваша материнская плата «прожила» долгую здоровую жизнь, выбирайте модели с хорошим пассивным охлаждением.

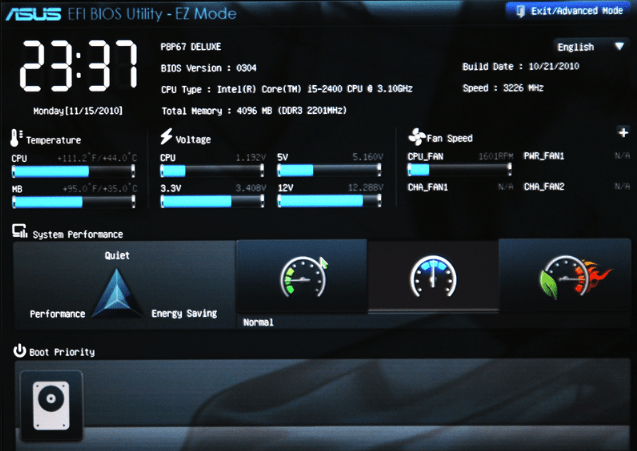

BIOS (UEFI)

Если плата с топовым чипсетом стоит подозрительно дешево, часть его функций, скорее всего, отключена в BIOS.

У знать из описаний, какие функции и технологии поддерживает BIOS конкретной материнской платы, возможно далеко не всегда. Но если вам удастся найти такую информацию, считайте, повезло. Доступность для пользователя функций чипсета реализуется через интерфейс BIOS (UEFI). И чем из их набора сможете воспользоваться вы, решает производитель платы по своему «высочайшему благоволению».

Такие нюансы особенно важно выяснить, если вы собираете компьютер для разгона, игр или использования в корпоративном секторе. Кроме того, не стоит упускать из вида поддержку технологий .

Формфактор

Размер имеет значение, но не решающее .

Ф ормфактор или типоразмер материнской платы имеет значение при выборе только в одном случае – если вы уже обзавелись корпусом системного блока и подбираете комплектующие, исходя из его вместительности. Принцип чем больше, тем лучше, неприменим при выборе материнок. Среди них есть и маленькие да удаленькие, и большие, но тормозные.

Производитель

Известный бренд – это страховка.

Ч то касается брендов, то выбирать материнскую плату всё-таки лучше из известных. Крупные производители, такие как Asus, Asrock, Gigabyte, MSI могут позволить себе дорогостоящие разработки, поэтому их продукция, как правило, более технологична, да и более предсказуема. Купив изделие никому не известной марки, вы, возможно, сэкономите, но при этом рискуете столкнуться с отсутствием гарантии, обновлений BIOS, документации по устройству и технической поддержки. Или документы и поддержка будут доступны только на китайском языке, что создаст вам лишние трудности.

Материнская плата – основа основ компьютера. От нее зависит стабильность работы, возможности подключения различных дополнительных устройств, пригодность компьютера для модернизации и срок его службы. Экономить в разумных пределах можно практически на всех компонентах компьютера, но на материнской плате – ни в коем случае. Нестабильность и баги, спровоцированные неудачной моделью, доставляют много хлопот и трудно вычисляются.

Но, в то же время, выбор материнской платы – процесс непростой даже для человека, который немного разбирается в технике. И вот почему. В стародавние времена (скажем, лет 20 назад) модельные ряды у производителей плат были очень маленькими. Буквально по 5-10 моделей на все случаи жизни. И выбирали мы не столько модель, сколько производителя, которых, кстати, было великое множество. С очень разными качеством и ценовыми аппетитами. Каких только названий не было, от всяких ультра-«мега-супер-пупер-старов» до овощных (среди небогатых компьютерщиков пользовались популярностью, например, материнские платы Tomato).

Сегодня производителей осталось мало. Из приличных стоит упомянуть ASUS, ASRock, Gigabyte, MSI и всё. Но зато у каждого из них одновременно выпускается от 50 до 100 моделей, среди которых надо как-то выбирать подходящую по возможностям и цене. Принцип «Заверните самую дорогую!» не работает: больше всего просят за решения для хардкорных геймеров, уникальные качества которых нормальному человеку не потребуются никогда. И, более того, такая плата может увеличить энергопотребление системы без пользы делу. Не прокатывает и вариант «Да они все одинаковые, дайте-ка подешевле»: ничего не одинаковые, отличий просто море.

Прочитав этот текст, вы сможете разобраться в пестром разнообразии материнских плат и выбрать именно ту, что надо. Мы пройдемся по форм-факторам, чипсетам и специальным функциям. В рассказе буду опираться на модельный ряд ASUS. По двум причинам. Во-первых, еще двадцать лет назад материнские платы у этого производителя были лучшими на рынке, вот только денег у меня на них не было. Как только появились, стал брать ASUS, и жалеть не приходилось. Во-вторых, линейка у ASUS достаточно понятная, в ней трудно заблудиться. К примеру, у MSI плат так много, а различия между ними столь неочевидны, что мне просто жалко вашего и своего времени на попытки найти подходящий вариант.

Да, и еще один момент: мы начнем с материнских плат на платформе Intel, а о решениях для AMD будет отдельный материал. Дело в том, что компания начала яростно копировать названия чипсетов своего вечного конкурента, и, смешав все воедино, мы рискуем получить кашу.

Ну, поехали.

Форм-фактор

1) Mini-ITX . Если хотите ультракомпактную систему, выбирайте именно этот форм-фактор. Такие платы реально маленькие, и в большинстве случаев изготавливаются на базе недорогих наборов микросхем. Чаще всего маленькие компьютеры предназначены для решения несложных задач, однако если вы геймер, но при этом хочется играть в полный рост, можно взять ASUS ROG STRIX Z370-I GAMING, где все очень по-взрослому, от поддержки процессоров Core 8-го поколения до 2 слотов для памяти DDR Единственное ограничение – нельзя поставить больше одной видеокарты.

Внешний вид платы Mini-ITX. В тесноте, да.

Но в целом, повторюсь, платы mini-ITX предназначены для использования в маленьком корпусе с тихим охлаждением, чтобы спокойно и недорого решать набор базовых задач, стоящих перед современным компьютером.

2) mATX . Также довольно компактный формат, однако здесь уже свободно умещаются слоты расширения для звуковой карты, быстрого SSD PCI-Express и т.д. Продвинутые (и не самые дешевые) платы из семейства ASUS ROG Strix также позволяют установить две видеокарты одновременно, получив на выходе геймерскую систему достойного уровня.

mATX: компактность налицо, но уже не такая лютая

Но все же главное предназначение формата – дать возможность собрать компьютер средних размеров со средней производительностью и достаточным простором для подключения плат расширения (звук, сеть, SSD и т.д.). Оптимальный вариант для большинства домашних пользователей.

3) ATX . Полноразмерный формат, где можно уместить все, что только захочет пользователь – дополнительные слоты для карт, встроенную беспроводную сеть и дискретный звук, интерфейсы для подключения водяного охлаждения и т.д. Иногда все это (и многое другое) присутствует одновременно, иногда по отдельности. Но в целом пространства реально достаточно для всего. Но и корпус надо брать достаточно крупный, который вряд ли комфортно встанет на столе – самое место ему на полу.

ATX – простор!

Вариант для мощных, если не сказать – бескомпромиссных компьютеров, одинаково хороших и для домашних нужд, и для профессионального применения. Последнее, правда, зависит от набора микросхем, о которых мы поговорим чуть ниже.

4) Extended- ATX. Большой формат для больших компьютеров. Встречается крайне редко и предназначен для сборки самых мощных (и дорогих) систем. Чаще всего геймерских. У ASUS, например, таких плат всего пять, и самая «дешевая» стоит от 20 тысяч рублей (а топовая под 35). Такую плату покупать из любопытства не стоит. Она нужна, если вы реально уперлись в ограничения обычного ATX, и, боюсь, таких людей очень мало.

Extended-ATX – для ценителей самых крупных форм

Сокет (разъем для процессора)

Актуальных всего два: Socket 1151 и Socket 2066. Все остальные уже устарели, и покупать платы с ними в 2018 году явно не стоит.

Socket 1151 подходит абсолютному большинству людей. Под него есть процессоры и для скромных домашних нужд, и для суровых вычислений, и для зажигательного гейминга.

Socket 2066 реально нужен тем, кому не хватает 64 гигабайт оперативной памяти. Главное отличие процессоров для него – поддержка до 128 гигабайт. Если вы знаете, зачем столько нужно, вперед. Но с учетом того, что даже крутому игровому ПК даже 32 гигабайта девать некуда, решение это действительно специфическое.

Да, очень важный нюанс: Socket 1151 существует довольно давно, однако поддержка процессоров Intel Core 8-го поколения есть только в новых материнских платах. Это стоит обязательно уточнять при покупке. У обновленного сокета есть не совсем официальное название Socket 1151 v.2.

Чипсеты

Чипсет – это набор микросхем, отвечающий за работу материнской платы. Раньше в нем было сосредоточено вообще всё, включая кэш-память, но сейчас многое переезжает в процессор. Тем не менее, от чипсета до сих пор зависит производительность компьютера и его возможности.

Сегодня у Intel четыре семейства чипсетов для массового рынка – B, H, Z и X . В продаже также можно встретить платы на чипсетах серии Q, однако они предназначены для корпоративного рынка и несут всякие рюшечки, полезные для сисадминов, но абсолютно не нужные для индивидуального пользователя. По возможностям они близки к семейству H, но, повторюсь, смысла покупать их мало.

Говоря несколько упрощенно, чипсеты отличаются друг от друга количеством поддерживаемых линий PCI-Express. Линия – это канал передачи данных, по одной линии по PCI-E 3.0 прокачивается около гигабайта данных в секунду. Разнообразные карты расширения и контроллеры обычно потребляют от 1 до 4 линий. Так что тут при выборе действительно надо подходить с умом. Еще чипсеты отличаются максимальным количеством USB-портов, но тут переживать особенно не стоит, потому что даже у самых простых наборов микросхем с USB все нормально. И да, USB тоже потребляет линии PCI-E.

В материнских платах, заточенных под разгон, у чипсета может появиться дополнительный кулер, хотя у обычных моделей он уже отсутствует за ненадобностью.

C видеокартами, особенно жадными до линий PCI-E, процессор обычно работает напрямую. У массовых моделей процессоров имеется до 16 собственных линий, которые и используются для этих целей. Для тех, кому мало, есть специальные серии процессоров, где число линий PCI-E может достигать 44(!), но цена там суровая, «на всякий случай» покупать не стоит. Чтобы не хватило стандартного набора, вы должны быть очень прокачанным техноманьяком.

• Семейство B. Базовый набор, до 12 линий PCI-E0 и до 12 портов USB 2.0/3.0. Ничего особенного на нем не построишь. Подходит для простых компьютеров для домашних нужд.
• Семейство H. Тут уже все посерьезнее – до 20 линий PCI-E0 и до 14 портов USB 2.0/3.0. Уже можно собирать серьезную систему с двумя видеокартами или с несколькими SSD с интерфейсом PCI-E, или еще с какими прибамбасами. Я бы назвал это золотой серединой.
• Семейство Z. Почти самый топ. Целых 24 линии PCI-У 3.0 и до 14 портов USB0/3.0. На такую мощь можно навешать разное, поэтому платы на чипсетах Zxx отличаются богатым набором интегрированных устройств – звук, быстрая беспроводная сеть, слоты для SSD с интерфейсом PCI-E. Еще одна важная особенность чипсетов Z – на платах с ними можно разгонять процессоры Intel с индексом K на конце, то есть с разлоченным множителем. На других чипсетах сделать это не получится.
• Семейство X. До 24 линий PCI-E0 и до 24 портов USB 2.0/3.0. Но главное достоинство – поддержка процессоров, умеющих адресовать до 128 гигабайт оперативной памяти. В остальных случаях разницы с Z практически нет. Работает только с Socket 2066.

Когда на одной плате собирается много устройств (а всякие встроенные контроллеры SATA, USB и т.д. тоже считаются таковыми), линий PCI-E может на всех не хватить. И тогда в дело вступают уже производители материнских плат, которые на относительно дорогих моделях ставят мультипликаторы каналов. Они позволяют использовать два устройства на одной линии PCI-E, что, конечно, сказывается на скорости, но зато не отрубает порты и контроллеры полностью, как это происходит на недорогих моделях.

– Семейство B подходит только в тех случаях, когда компьютер соберут раз и навсегда, и он проживет всю жизнь в роли печатной машинки.

– Семейство H оптимальна для хорошего домашнего компьютера, особенно если брать материнскую плату уровнем повыше

– Семейство Z невероятно крута для нормального человека.

– Семейство X покупают те, кто знает, зачем оно им нужно. Скорее всего, такие люди эту статью вообще читать не будут.

Чем материнские платы отличаются друг от друга?

Я решил написать эту статью после того, как сам, мягко говоря, запутался в разнообразии плат ASUS. Зашел на сайт, читал-читал, да так и не понял – какую сделали именно для меня? К счастью, мне нужно было сочетание топового чипсета (потому что процессор с разлоченным множителем) и встроенного быстрого Wi-Fi, а таких вариантов в ассортименте ASUS не так и много. Но что делать, если надо просто подобрать надежный вариант по сходной цене?

Изучение секретных гайдов и встречи со специалистами (Евгений, спасибо!) помогли выстроить понятное ранжирование материнских плат. Предлагаю его вашему вниманию.

Материнские платы ASUS делятся на четыре больших семейства. Если расположить их по степени нарастания крутизны, получится Prime, TUF, ROG Strix и ROG. Каждое семейство включает немало моделей, но при этом обладает общими родовыми признаками.

Prime – базовый уровень. То есть это ASUS, сделано все основательно, есть трехлетняя гарантия, но отсутствуют некоторые навороты, которые большинству людей не нужны, а на цену влияют весьма существенно. Например, усиленные схемы питания, дорогие интегрированные контроллеры, большие красивые радиаторы, подсветка, специальные инструменты для разгона и т.д. и т.п. Повторюсь, все перечисленное нужно только тем, кто понимает – зачем оно может потребоваться. А если мы просто хотим собрать компьютер, чтобы работал и не хандрил, переплачивать просто нет смысла. В то же время, никаких «обрезаний» здесь тоже нет. Все возможности чипсетов реализованы в соответствии со спецификациями, и некоторые платы не лишены красоты.

Материнская плата, как она есть – все нужное и ничего лишнего

Внутри Prime тоже есть градации, которые легко определяются по индексу в конце названия модели. Например, если перед нами материнская плата ASUS Prime Z270-K, то по букве К на конце мы сразу понимаем, что перед нами модель, относящаяся к Value-сегменту. То есть недорогая, но не самая простая. Буковки могут быть следующими:

P, R, T, U, Y, Z – базовый уровень, самые простые и дешевые модели.

A, E, G, K – более высокий класс, но все еще очень бюджетно.

Plus, Pro, Deluxe и Premium (по нарастающей) – максимально функциональные модели, насколько это возможно, оставаясь в ограничениях семейства Prime .

TUF – очень похоже на Prime, но с усиленными компонентами для повышенных нагрузок. TUF в данном случае не аббревиатура, а транскрипция английского слова Tough (крепкий, твердый, крутой). Если заранее известно, что компьютер будет пахать круглосуточно и под полной нагрузкой (например, мы собираем студию видеорендеринга), брать следует именно TUF. Семейство использует усиленные компоненты (там, где усиление требуется), а гарантия достигает 5 лет. Также там можно найти редкие фишки, нужные только для профессионального использования, типа дублированного порта Ethernet. В линейке TUF недавно появились и геймерские модели (TUF Gaming), но даже они выглядят достаточно строго и лишним обвесом не балуют.

ROG Strix относится к топовому геймерскому семейству Republic of Gamers, но, скажем так, держит себя в руках. Да, здесь уже есть усовершенствованные схемы питания, усиленные слоты для графических карт (известно, что геймеры постоянно вставляют новые!), инструменты для разгона, красивая подсветка и могучие радиаторы. Однако выглядят платы достаточно строго, плюс они могут базироваться на бюджетных чипсетах семейств B и H, что благотворно влияет на цену. Фактически, можно купить геймерскую материнскую плату со всеми особенностями таковой по цене семейства Prime, что очень симпатично.

Интересная фишка топовых ASUS – слоты для SSD M.2 с пассивным охлаждением. Оно им очень кстати, греются SSD довольно заметно

ROG – самый топ. Только флагманские чипсеты, никаких скучных бюджетников. Дизайн такой, что ставить материнскую плату в непрозрачный корпус – настоящее преступление. Даже без подсветки платы выглядят впечатляюще, а уж с ней – и говорить не приходится. Красотища. А еще лютое количество наворотов – усовершенствованные звуковые чипы со специальным игровым софтом, поддержка самой быстрой памяти, усиленные порты, встроенные Wi-Fi и Bluetooth, интегрированная поддержка водяного охлаждения… Не, серьезно – в серии ROG никто не сдерживается, там все самое-самое лучшее. Недостаток один: по сравнению с другими семействами ASUS стоят такие платы недешево. И доплата, как мы уже говорили выше, не за надежность, а за дополнительные функции, нужные только матерым и состоятельным геймерам.

Желтые полоски – это не для красоты. Перед нами выделенный звуковой тракт, благодаря которому звук на плате не подвержен помехам и наводкам от соседних компонентов
SSD можно поставить прямо в слот для оперативной памяти, что бы было СОВСЕМ БЫСТРО Дублирование управления компьютером прямо на плате – не новость. А вот возможность отключать вручную отдельные слоты для пущей надежности и скорости – это необычно

Так какую же материнскую плату покупать?

Мне кажется, большинству пользователей надо начинать с семейства Prime. Оно очень обширно, и в нем есть модели на любых чипсетах, от самых бюджетных до топовых. И функциональность может быть впечатляющей. А вот цена радует. Просто для примера: новейшая ASUS Prime Z370-A на топовом чипсете Intel Z370 стоит около 10 тысяч рублей, а самая доступная в семействе ROG Maximus X Hero обойдется минимум в полтора раза дороже. Если же не гнаться за наворотами, отличную плату Prime можно подобрать за 5-6 тысяч рублей.

Если система работает круглосуточно или близко к тому, берем TUF . Дополнительная гарантия тоже не лишняя.

Играем много, но все же это не единственное занятие в жизни – подойдет ROG Strix . Все, как у больших, но есть возможность сэкономить.

Ну и, наконец, если рубимся в разное с утра до ночи, разгоняем железо, постоянно апгрейдимся и вообще любим экспериментировать с компьютером, надо брать ROG . Rampage, Maximus, Hero, Formula – тут уж кому что больше понравится. Сэкономить тут не получится, цена серьезная. Но при такой плотности технических достижений на одном куске текстолита иначе быть не может.

Сколько вообще стоит нормальная материнская плата?

Диапазон большой. Базовая модель из семейства Prime на бюджетном чипсете Intel B250 стоит около 4 тысяч рублей. Фантастически навороченная ROG Rampage VI Extreme с поддержкой 10-гигабитного Ethernet, 128 гигабайт оперативной памяти, мегазвуком и огромным простором для разгона процессора с Socket 2066 – в 10 раз дороже.

Но для большинства пользователей оптимальная цена лежит не посредине, а где-то в районе 6-10 тысяч рублей. Именно столько стоит набор функций, необходимый для выполнения компьютером всех современных задач. Остальное уже прокачка отдельных скилов и функций, нужных именно вам.
