Доброго времени суток! В прошлой записи мы с вами в подробностях рассмотрели устройство харда, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия харда и остальных устройств компа, или если еще конкретней, способы взаимодействия (соединения) харда и материнской платы писишника.

А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целого поста. Так что сейчас разберем подробно наиболее популярные на сегодняшний день интерфейсы . Сразу оговорюсь, что запись или пост (кому как удобнее) в данный раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится не совсем понятно.

Быстрая навигация

Понятие интерфейса жесткого диска ПК

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, поскольку блог то на обычных людей рассчитан, таких как мы с вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств. К примеру, многие из вас должно быть слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — просто способ взаимодействия конкретно харда и материнской платы писишника. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — шлейф (кабель, провод), с 2-х сторон которого располагаются входы, а на жестком диске и материнке есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Виды взаимодействия винтов и материнской платы компа (виды интерфейсов)

Что ж, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, ввиду того, что контроллер (находящийся в устройстве, в основном в жестких дисках и оптических приводах) и надо было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять сразу сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу 2-х устройств, пропускная способность линии делилась пополам. Но, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей в целом. В общем IDE уже устарел морально и физически, по данной причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

SATA

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания поста — является самым массовым для применения в компьютерах.

Существуют три основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. три (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения винтов в основном не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений отмечу — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. три и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличие от PATA, интерфейсом SATA предусмотрена «горячая замена» жестяков, это значит, что при включенном питании системника компа, можно присоединять/отсоединять жесткие диски. Только для ее реализации надо будет немного покопаться в настройках БИОС и включить режим AHCI.

eSATA (External SATA)

Следующий по списку — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет в данный момент аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компу. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винтов. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire может обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он даёт возможность передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как к примеру USB или eSATA. Для подключения винтов он используется довольно редко, в большинстве случаев при помощи FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus)

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестяков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до три метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с крупными файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak)

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый комп с данным интерфейсом, а чуть позднее в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», сразуе соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только три метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Но, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI)

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, так что с контроллером сразу могло работать только лишь одно из устройств, SAS — лишен этого недостатка.

Кроме этого, он обратно совместим с SATA, что несомненно является крупным плюсом. К сожалению цена винтов с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

NAS (Network Attached Storage)

Если вы еще не утомились, предлагаю рассмотреть еще один прикольный способ подключения HDD — NAS (Network Attached Storage). В настоящее время сетевые системы хранения информации (NAS) имеют большую популярность. По сути, это отдельный комп, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому ПК через сетевой кабель и управляется с другого компа через обычный браузер. Это все надо в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к писишникам юзеров либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Надеюсь вам понравился материал, предлагаю добавить в закладки бложик, чтобы ничего не пропустить и встретимся с вами уже в следующих постах сайта.

#SATA Serial ATA (Serial Advanced Technology Attachment)
новый последовательный интерфейс подключения дисковых накопителей, идущий на смену параллельному интерфейсу UltraATA33/66/100/133, известном также как ATA (IDE) или PATA (Parallel ATA). Последовательный интерфейс передачи данных не требует многожильного шлейфа (7 контактов против 40), поэтому кабель, подключающий жесткие диски, SSD или оптические приводы к материнской плате, намного тоньше традиционного, что способствует лучшей вентиляции внутри корпуса. Другим достоинством является то, что максимальная длина кабеля достигает одного метра. Увеличена и пропускная способность у самого быстрого параллельного интерфейса UltraDMA 133 она равна 133 Мбайт/с, в то время как по Serial ATA первой версии данные передаются со скоростью 150 Мбайт/с. Еще одним преимуществом нового интерфейса можно считать возможность горячей замены жестких дисков или SSD. Эта возможность по понятным причинам не распространяется на жесткий диск с установленной операционной системой, которая используется компьютером - можно подключать или отключать только дополнительные жесткие диски, при этом нужно соблюдать следующие правила: при добавлении накопителя сначала подключается шлейф, затем питание, а если накопитель нужно извлечь, то сначала необходимо отключить кабель питания, а затем шлейф.

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Устройства с интерфейсом SATA используют два разъема - 7-контактный для передачи данных и 15-контактный для обеспечения устройства питанием. В некоторых винчестерах в качестве альтернативного разъема питания использовался 4-контактный разъем типа MOLEX. Существует также 13-контактный совмещенный разъем (7 контактов для передачи данных и 6 для питания устройства) - обычно таким разъемом оснащаются HDD и , предназначенные для портативных устройств типа малогабаритных ноутбуков или планшетов. Для подключения таких накопителей к стандартному разъему SATA обязательно нужен специальный переходник.

SATA revision 1.0 (SATA 1.5 Gbit/s)

- первая версия стандарта, которая обеспечивала фактическую пропускную способность на уровне 1.2 Гбит/с (150 МБ/с). Фактическая скорость передачи данных была приблизительно на 20% ниже заявленных 1.5 Гбит/с, по той простой причине, что использовалась система кодирования 8B/10B, т.е. на каждые 8 бит полезной информации приходится 2 служебных бита. Основным преимуществом интерфейса SATA перед своим предшественником (PATA) является поддержка технологии оптимизации чередования команд (), благодаря которой повышается быстродействие программ интенсивно выполняющие операции случайного чтения/записи, особенно в многозадачном режиме.

SATA revision 2.0 (SATA 3 Gbit/s)

- второе поколение интерфейса, пропускная способность которого выросла приблизительно в два раза до 2.4 Гбит/с (300 МБ/с). Популяризированными названиями этого интерфейса стали SATA II и SATA 2.0. Новая ревизия интерфейса SATA стала актуальна с появлением первых SSD накопителей, скорость чтения которых превысила значение пропускной способности интерфейса SATA/150.

SATA revision 3.0 (SATA 6 Gbit/s)

- на сегодняшний день последнее поколение интерфейса, который, с учетом все того же 10b/8b кодирования, обеспечивает возможность передачи данных на скорости до 6 Гбит/с (600 МБ/с). Кроме увеличенной пропускной способности интерфейса, было улучшено управление питанием накопителя. Окончательная версия стандарта была представлена 27 мая 2009 года и используется по сей день. Кстати, консорциум SATA-IO не приветствует такие обозначения интерфейса как SATA III, SATA 3.0 или SATA Gen 3 - официальное название интерфейса SATA 6Gb/s. Данная ревизия интерфейса полностью обратно совместима с предыдущими версиями интерфейса, т.е. любой винчестер или SSD с новым интерфейсом легко можно подключить к материнской плате или контроллеру с интерфейсом SATA/150 или SATA/300. По прежнему действуют некоторые ограничения на работу с устаревшими контроллерами, которые описан в . Последняя ревизия интерфейса SATA, в отличие от предыдущих двух ревизий, обеспечивает достаточную пропускную способность для твердотельных накопителей (SSD) созданных на базе новейших и , скорость которых на чтение и запись может превышать отметку в 500 МБ/с.

Наверное, каждый из нас при выборе компьютерного комплектующего сталкивался с непонятными названиями, которые могли бы повлиять на совместимость устройств. Так, не разобравшись с нужными разъемами, пользователь получал сбой системы или другие подобные проблемы.

Обычно с потребностью изучать интерфейсы не сталкиваются те, кто купил готовый ПК. Это нужно тем, кто самостоятельно собирает систему, от материнской платы до термопасты, либо у кого возникли проблемы с одним из устройств и требуется замена.

Что это?

Интерфейс SATA - это интерфейс с последовательной схемой, который позволяет обмениваться информацией с накопителями. На материнской плате есть разъем SATA, а в комплекте такой же коннектор.

Начало

Этот тип разъемов появился благодаря предыдущему, с похожим именем ATA. Он имел параллельную схему, но заметно устарел, особенно к 2017 году. Вообще, его замена начала планироваться в 2000 году. Тогда компания Intel собрала вокруг себя специалистов, которые вошли в специальную группу разработчиков. Так сюда входили ныне известные партнеры Seagate, Dell, Quantum, Maxtor и др.

Уже спустя пару лет интерфейс жесткого диска SATA стал реальным для производителей устройств. В 2002 году на рынок вышли первые материнские платы с этим разъемом. Он начал использоваться в качестве передатчика данных через устройства сети. Уже на следующий год его внедрили в современные вариации материнки.

Новинка

Нужно сказать, что новинка совместима на программном уровне со всеми аппаратными девайсами и является высокоскоростным передатчиком данных. Если у PATA 40 контактов, то для SATA их всего 7. Кабель занимает небольшую площадь, поэтому сопротивление воздуха значительно уменьшается, а поэтому комплектующие системы не перегреваются. Намного проще теперь с проводами внутри системника.

Кабель также сделали более качественным, чтобы можно было не бояться за его состояние после многократного подключения. Также переработан питающий кабель. Кстати, он подает сразу три напряжения по нескольким линиям: +12, +5 и +3,3 В. Учитывая то, что современные девайсы в большей степени перешли на работу линии +3,3 В, поэтому часто используют пассивный переходник, который часто встречается в комплекте с материнской платой: IDE на SATA. Есть комплектующие, которые, помимо питания SATA, могут также обзавестись форматом Molex.

Интересно, что интерфейс SATA привнес и новую технологию подключения, которое ранее использовал PATA. Теперь редко по два устройства размешаются на одном шлейфе. Каждый девайс получил свой провод, поэтому они теперь работают самостоятельно, независимо друг от друга. Так избавились от множества проблем, связанных с одновременной работой, монтажом системы, нетерменированными шлейфами и т.д.

Разнообразие

Как уже говорилось ранее, интерфейс получил два типа: один 7-контактный, второй 15-контактный. Первый вариант используется для соединения шины данных, второй вариант рассчитан конкретно для питания. Стандарт позволяет пользователям смену конфигурации, так возможно 15-контактный поменять на тип Molex, который имеет 4 контакта. Но стоит понимать, что если при этом запустить оба типа силовых разъемов, то устройство даст сбой и придется приобретать новое.

Интерфейс накопителей SATA работает по двум каналам передачи информации: от устройства к контроллеру и обратно. Наделили стандарт технологиями разных типов. К примеру, есть функция LVDS, которая отвечает за передачу сигнала.

На этом типы разъемов не заканчиваются. Есть также 13-контактный вариант, который чаще можно найти на серверах, гаджетах и других тонких девайсах. Этот разъем совмещен и состоит из 7- и 6-контактного. Есть на этот случай и переходник.

Мини-версия

Прежде чем мы узнаем типы SATA-интерфейсов, стоит сказать о еще одном разъеме, который появился в ревизии 2.6. Версия slimline была разработана на малогабаритные устройства. Имеются в виду оптические приводы в ноутбуках. Относительно своей старшей версии оба разъема несовместимы, поскольку есть разница ширины коннектора питания, а также уменьшен шаг контактов. Кроме того, такой коннектор работает лишь по одной линии напряжения +5 В. Но в целом для каждого подобного разъема есть недорогие переходники.

Первый тип

Интерфейсы дисков SATA представлены в широком разнообразии. На протяжении 15 лет их совершенствовали, улучшали, дорабатывали и переделывали. В итоге первая ревизия вышла со скоростью до 1,5 Гбит/с. Стандарт представили в 2003 году. Он был рассчитан на работу с частотой 1,5 Гц, которая обеспечивала пропускную способность 150 Мбайт/с. Учитывая, что это были первые попытки разработать интерфейс, то подобный результат был практически идентичен показателям Ultra ATA. Несмотря на одинаковые цифры, все же главным преимуществом новинки считалась последовательная шина вместо параллельной.

Можно было бы предположить, что такая технология все же уступает в скорости, но все недостатки компенсировались благодаря работе на высоких частотах. Этот вариант был доступен из-за того, что синхронизация каналов перестала быть необходимой, а помехоустойчивость шнура возросла.

Второй тип

Вторая ревизия стала известна уже на следующий год. Её скорость заметно возросла, как и частота. Теперь спецификация работала при 3 ГГц, при этом пропускная способность составила 3 Гбит/с. Среди новинок также отметили появление фирменного контроллера чипсета nForce 4. Так получилось, что сразу никто не заметил, что обе ревизии перестали быть совместимы. Хотя теоретически это подразумевалось, если принимать во внимание согласование скоростей. Но на деле оказалось, что некоторые устройства и контроллеры требовали ручного режима работы, все параметры необходимо было самостоятельно регулировать.

Третий тип

Эта ревизия стала известна лишь спустя 5 лет, в 2008 году. Значение скорости интерфейса SATA составило уже 6 Гбит/с. Разработчики постарались сохранить синхронизацию не только кабелей и разъемов, но и обмена протоколов.

Новинка позже получила еще две версии. Так появились типы 3.1 и 3.2. Первый вариант обзавелся mSATA, так называемым вариантом для мобильных устройств. Также стала известна технология, при которой в режиме ожидания оптический привод перестал потреблять энергию. Улучшилась работа SSD-накопителей, что привело к их популярности. Также ревизия 3.1 обзавелась хост-идентификацией способностей девайса и заниженным энергопотреблением.

Ревизия 3.2 получила еще одно имя Express. Изменилась немного конструкция, при которой порт выглядит как два собранных разъема в длину. Таким образом, появилась возможность использовать два вида накопителей с SATA и SATA Express. Скорость возросла до 8 Гбит/с, если подключать только через один порт, если же использовать сразу два - то 16 Гбит/с. Кроме всего прочего, из новинок к этой ревизии относят новый интерфейс µSSD.

Разновидность

Помимо основных типов, интерфейс (HDD) SATA обзавелся модификациями. Так в 2004 году стал известен eSATA, который позволял подключать внешние устройства, при этом возможно было использовать «горячую замену».

Этот стандарт имеет целый ряд особенностей. К примеру, разъемы не такие хрупкие, как у первоначального типа. Они создаются специально для многократного подключения. Они не совместимы с SATA, а также получили экранирование разъема.

Чтобы использовать такой тип, необходимо обзавестись двумя проводами, среди которых есть шина данных и кабель питания. Также решено было удлинить провод до 2 метров, чтобы потерь не стало больше, изменили уровни сигналов.

Уменьшенный

В 2009 году появился еще один SATA-интерфейс, но с уменьшенными параметрами. Mini-SATA считается форм-фактором твердотельных накопителей. Обычно такие устройства имеют небольшие размеры 61х30х3 мм. Такие жесткие диски размещают в нетбуках и других девайсах, которые принимают уменьшенные копии SSD-дисков. Сам разъем для них называется mSATA и копирует PCI Express Mini Card. Между собой оба типа совместимы электрически, но нуждаются в переключении.

Недоработка

Также известен миру eSATAp, который был разработан из eSATA. Его главной задачей было совместить интерфейс вместе со знакомым нам USB2.0. Его преимуществом считалась передача информации по каналам +5 и +12 В. Был также аналогичный вариант для ноутбуков.

Перспектива

Несмотря на то что интерфейс SATA еще функционирует активно в разных устройствах, его развивают и разрабатывают, на рынке появляется множество аналогов, которые в будущем могут стать заменой этому стандарту. SAS, к примеру, несколько быстрее, надежнее, хотя и дороже. Совместим с SATA, но потребляет больше энергии.

Thunderbolt также показал себя с положительной стороны. Рассчитан на подключение периферийных устройств к ПК. Появился впервые в 2010 году. Компания Intel разработала этот тип для замены всех популярных интерфейсов. Скорость передачи достигает 10 Гбит/с, длина до 3 метров, поддерживает множество полезных протоколов, а также возможность «горячего подключения».

Каждый пользователь хочет, чтобы его компьютер работал быстро и без ошибок. Конечно, это зависит от многих аспектов: количество оперативной памяти, количество памяти на системном диске, операционная система, количество ядер и разрядность процессора. Но, даже если ваш компьютер составлен из самых новых элементов, он не сможет быстро передавать информацию между накопительными устройствами без скоростной шины данных. Именно от нее зависит количество и скорость передачи информации. Ниже мы рассмотрим всем известный интерфейс SATA и сравним две различные спецификации: SATA 1.0 и SATA 2.0.

Описание

Интерфейс SATA обеспечивает последовательную передачу данных между информационными накопителями. SATA была создана после развития параллельного интерфейса ATA, его еще называют IDE. После создания и тестирования интерфейс SATA отметился хорошими показателями. Это касалось не только передачи данных, но и нового 7 — ми контактного разъема который пришел на смену своему старшему брату 40 — ка разъемном ATA или PATA. Это значительно повлияло на физические показатели.

Уменьшив разъем разработчики соответственно уменьшили и коннектор. Это тоже большой плюс, ведь площадь, которую занимал коннектор предыдущей версии шины, уменьшили минимум в 3 раза. Это позволило лучше охлаждать коннектор и разместить большое их количество на материнской плате. В свою очередь, это позволило создавать подключения многих накопителей отдельно.

SATA отказался от версии подключения PATA (два устройства на один шлейф) и это еще один большой плюс, ведь в таком случае, каждое устройство подключается отдельным кабелем, что забирает проблему задержек, из-за подключения двух устройств и при поломке одного из устройств или неисправность кабеля (что маловероятно), вы не потеряете возможность работы с другим устройством. Во время сборки или разборки вам легко отсоединять разъем от коннектора, что обеспечивает устойчивость к многократным подключениям. Отсутствует конфликт Slave / Master. Кабель этого интерфейса занимает малое пространство, что соответственно дает возможность лучшего охлаждения других устройств компьютера.

Разъем интерфейса SATA подает 3 различные напряжения питания: + 12В, + 5В, + 3,3В хотя новые устройства могут работать без подачи напряжения + 3,3В. На этом разработчики не перестают нас удивлять. Данный интерфейс имеет возможность похвастаться наличием горячего подключения, что способно обезопасить пользователя от частых поломок. Не все знают, что нельзя отключать электронные устройства при включенным компьютером.

Разъемы

Устройства данного интерфейса используют два разъема подключения: 7 — контактный для подключения шины данных и 15 — контактный для подключения питания. Но, стандарт SATA позволяет выбрать два разных подключения питания: 15 — контактный или 4 — контактный разъем Molex. Обратите внимание на то, что при использовании двух различных типов силовых разъемов, возможны определенного рода повреждения.

В интерфейсе SATA присутствуют два канала передачи данных. Первый от контроллера к устройству, второй от устройства к контроллеру. С помощью технологии LVDS, передача данных происходит по каждой паре проводов экранированной витой пары.

Инженеры SATA не перестают удивлять новыми разработками и по этому, в настоящее время, существует 13 — контактный разъем. Сейчас его используют в портативных и мобильных устройствах, а также серверах.

Чем отличаются SATA 1.0 и SATA 2.0

Данный интерфейс быстро развивался и каждый параметр совершенствовался пошагово. Разница между SATA 1.0 и SATA 2.0 содержится почти в каждом параметре, начиная с главного — частоты и т.д.

Частота SATA 1.0: 1,5 ГГц, а частота SATA 2.0: 3 ГГц.
Пропускная способность SATA 1.0: 1,2 Гбит / с, а пропускная способность SATA 2.0: 3 Гбит / с.

Как вы видите, системной разницы параметров — не очень много. Но, именно усовершенствования значительно влияет на работу компьютера.

Что общего у SATA 1.0 и SATA 2.0

Общего у них гораздо больше, чем разного и в этом случае много спорных вопросов и предложений по поводу плюсов и минусов.

Система кодирования SATA 1.0 и SATA 2.0: 8b / 10b. Хотя система кодирования одинакова, SATA 1.0 теряет 20% производительности . Физически интерфейсы одинаковые, что позволяет осуществлять подключение различных разъемов и коннекторов SATA. Они совместимы при подключении. SATA 2.0 совместим с SATA 1.0, но при таком подключении, теряется скорость передачи информации через скоростные ограничения порта.

SATA – это интерфейс использующийся для связи между материнской платой и HDD. Технология основывается на протоколе правил, который определяет, как будут передаваться биты в контроллере, который осуществляет передачу и сигнальные линии на кабеле. Интерфейс является последовательным, а это значит, что данные передаются бит за битом.

Разработка технологии началась ещё в 2000 г., лучшими компаниями в IT-сфере. В материнские платы разъём начал интегрироваться в 2003 г.

SATA – переводится как последовательное применение новейших технологий. Расшифровывается как Serial Advanced Technology Attachment. Ключевым тут является слово Serial, что означает «последовательное», чем соответственно и отличается интерфейс от своего предшественника PATA.

IDE (он же PATA) использует параллельную передачу данных , чем сильно уступает по скорости более новому интерфейсу. К тому же IDE использует 40-контактный кабель, чем затрудняет циркуляцию воздуха внутри ПК и способствует росту температуры.

Кабеля и разъемы

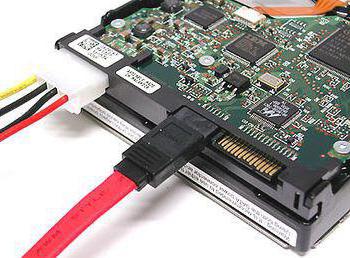

Для подключения жесткого диска с помощью Serial ATA потребуется два кабеля .

Первый кабель служит для передачи данных и имеет 7 контактов. Второй же SATA кабель является питанием и подключается непосредственно к блоку питания через 4-х контактный MOLEX-разъём. Напряжение, которое проходит через кабель питания равняется 3, 3,5 и 12 В, при этом сила тока 4,5 А.

Чтобы не создавать резких скачков в переходе с одного интерфейса на другой, в плане питания, на многих HDD присутствуют старый 4-х контактный разъём.

Более новые HDD используют уже только 15-контактный SATA разъём.

Кабель SATA

Кабель питания

Интерфейс SATA и IDE

Разновидности САТА

С момента выхода (2003 г.) разработка технологии не стояла на месте и выпускались всё более быстрые и стабильные версии. На данный момент существует 6 основных версий, которые широко популярны и востребованы.

Sata

Первую модель, в данный момент встретить в ПК достаточно сложно. Работает на частоте 1.5 ГГц и имеет пропускную способность в 150 Мб/с , что не сильно превышает пропускную способность Ultra ATA. Основным преимуществом перед прошлым интерфейсом является последовательная шина, которая обеспечивает большую скорость передачи данных.

Sata 2

SATA 2 вышла на следующий год после выхода первой версии. Частота шины стала 3 ГГц , а пропускная способность 300 Мб/с . Использовала чипсет от NVIDIA с названием nForce 4. Визуально выглядит, как и первая версия.

Sata 3

Первая вариация 3 версии появилась в 2008 году. Скорость передачи данных 600 Мб/с .

В версии 3.1 была улучшена работа с SSD, снижено общее энергопотребление для системы, в которую входят несколько устройств.

Версия 3.2 имеет отличительную особенность — это слияние в PCI Express и Serial ATA названное как SATA Express. Основным является PCI, но программно по-прежнему совместим с Serial ATA. Имеет пропускную способность в 1969 Мб/с .

Esata

Данная технология используется для подключения внешних устройств, использующих функцию «Hot Swap ». Разъёмы были изменены и теперь несовместимы с стандартным Serial ATA хотя сигнально они идентичны. Также разъёмы стали более прочными, что позволяет сделать больше число подключений/отключений устройств до выхода из строя. Используются два кабеля, один для передачи данных, другой для питания.

Разъем Esata

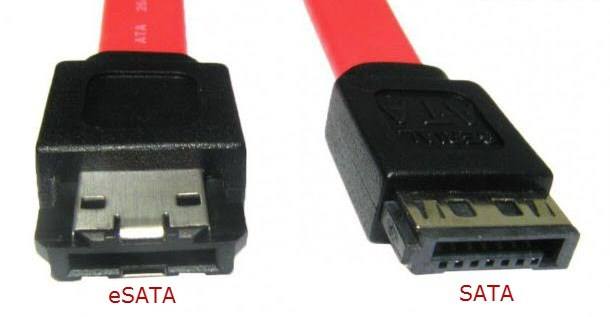

Отличие Esata и SATA

Power eSATA

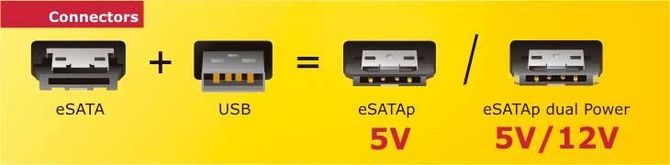

Power eSATA (eSATAp) – специально разработан для того, чтобы избавится от двух кабелей требуемых при подключении. Данный интерфейс по одному кабелю передаёт данные и питание, чем упрощает использование.

Msata

Интерфейс, который используется в нетбуках и ультрабуках, заменяя собой более громоздкий разъём предшественника. Пропускная способность 6 Гбит/с .

SAS

Интерфейс подключения по физическому каналу, аналогу Serial ATA, устройств, которые управляются с помощью набора команд SCSI. Тем самым появляется возможность подключать любые устройства , которые в управлении используют набор команда SCSI, этому так же способствует обратная совместимость с Serial ATA. Если сравнивать два эти интерфейса, то топология SAS находится на более развитом уровне, что позволяет подключить по двум или более каналам параллельно одно устройство. Первые ревизии SAS и Serial ATA 2 значились как синонимы, но со временем создатели решили, что использование SCSI в ПК нецелесообразно и разделили их.

Что такое

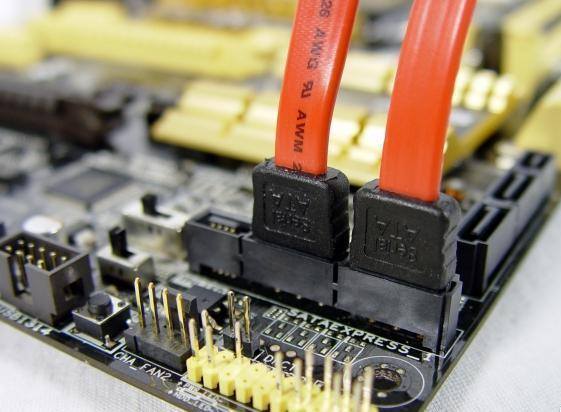

Это технология совмещения PCI Express и SATA. На материнской плате выглядит как два рядом расположенных порта SATA, что позволяет подключить как устройства использующие прошлые интерфейсы так и более новый. Пропускная способность 8 Гб/с при подключении одного разъёма и 16 Гб/с при подключении сразу двух разъёмов.

Разъемы Sata Express

Кабель Sata Express

Отличия и совместимость

Все версии обратно совместимы между собой. Т.е. при наличии Serial ATA 3 пользователь без труда сможет подключить устройство использующее версию 2. И так со всеми версиями.

Пропускная способность у 3 версии вдвое выше чем у 2 и составляет 6 Гбит/с . По сравнению с предыдущей было улучшено управление питанием .

Распиновка

Распиновка кабеля питания Serial ATA:

Распиновка кабеля подключения :

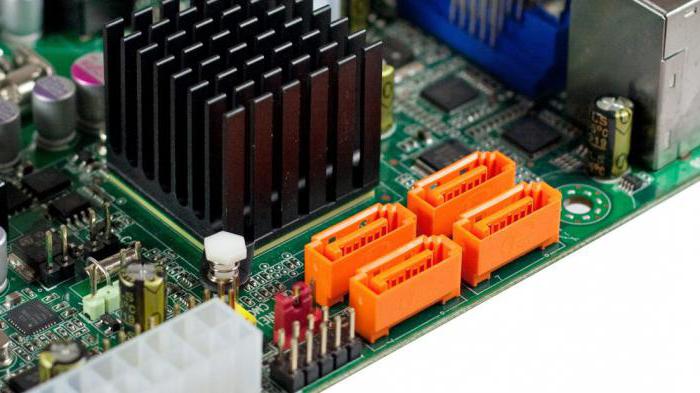

Как узнать какой SATA на материнской плате

Узнать какой разъём Serial ATA установлен на материнской плате пользователь может в несколько способов. Для владельцев стационарных ПК первый способ будет наиболее актуальный.

Нужно снять боковую крышку системного блока, чтобы добраться до материнской платы. Если у вас ноутбук придётся производит полную разборку. Делать это неопытному пользователю не рекомендуется. После того, как добрались до материнской платы следует найти разъём с надписью SATA или же можно просто отследить кабель, который идёт от HDD в материнскую плату. Возле этого разъёма на материнке и будет написано SATA. 6 Гб/с – это третья ревизия, а 3 Гб/с — это вторая.

Если же нет возможности разобрать, а разъём Serial ATA узнать нужно, можно воспользоваться программами. Нужно скачать программу HWiNFO , установить её и открыть.

В главном окне выбрать Bus – Pci Bus и посмотреть в правой части окна какие порты Serial ATA присутствуют на материнской плате.
