Иногда возникают такие проблемы с техникой, что без её разборки не обойтись. Чаще всего такую процедуру проводят для того, чтобы почистить девайс изнутри или заменить неисправную батарею на рабочую.

Для начала, убедитесь, что вы действительно готовы разобрать ваш планшет самостоятельно. Для новичка этот процесс довольно деликатный и сложный. Если вы не уверены в собственных силах впоследствии собрать все детали в той же последовательности, то обратитесь лучше к профессионалам по ремонту планшетов Samsung .

Перед началом разбора планшета, убедитесь, что у вас под рукой есть отвертка и тоненький пластмассовый предмет на подобии пластиковой карты. Это всё, что понадобиться вам при разборке. Если вы намерены снять и саму лицевую панель с сенсором, то дополнительно потребуется фен. Итак, приступим.

Пошаговая инструкция разборки планшета Samsung Galaxy Tab

Поддеваем защелки панели с помощью упомянутого выше пластмассового предмета. Делаем это постепенно и аккуратно по всему периметру планшета.

Под этой панелью находится несколько винтов, которые нужно открутить отверткой.

Отсоединяем аккумуляторную батарею от платы, и вынимаем её.

Аккуратно с помощью пластиковой карты или иного тонкого предмета открепляем разъем шлейфа камеры.

Аналогично отсоединяем все шлейфы дисплея, кнопок громкости и другие от главной платы.

Вынимаем саму плату, аккуратно освобождая из пазов в нижней части планшета, либо откручивая винты в зависимости от модели.

Чтобы отсоединить разъем для наушников, откручиваем два винта и отсоединяем шлейф.

Для снятия лицевой панели с тачскрином необходимо нагревание термофеном.

Готово! Ваш планшет полностью разобран и вы с легкостью можете почистить его детали от пыли и грязи. Нужно заметить, что именно планшеты Samsung разбираются относительно просто, по сравнению с другими планшетами, даже марки Apple.

Вы легко сможете провести эту процедуру в домашних условиях. Для этого вам не понадобится много инструментов или времени. Самое главное, будьте предельно аккуратны, чтобы не повредить внутренние детали планшета, ведь их ремонт может обойтись вам в очень кругленькую сумму.

Надеемся, что наша статья дала вам развернутый ответ на ваш запрос.

Всем привет. Сегодня на ремонте планшет SAMSUNG GT P5210 GALAXY TAB 3 с неисправным гнездом зарядки.
Ремонт планшета начал с его разборки. Корпус планшета скреплен только защелками, так что для разборки необходима только старая пластиковая карта, или уже готовый съемник.

Аккуратно вставив карточку в щель между сенсором и крышкой, поочередно начал отщелкивать защелки.

Разборка планшета при помощи пластиковой карты

В этом деле главное не спешить, так как можно повредить корпус планшета. В моем случае за 1-2 минуты планшет удалось разобрать.

Гнездо зарядки находиться на шлейфе, который подключает также микрофон и еще какую-то аппаратуру.
Первым делом решил отключить шлейф зарядки от материнской платы планшета. Для этого, снял скотч с разъема, и отщёлкнул зажим.

После этого шлейф легко освободился от разъема.

Снятый шлейф

Следующим этапом отключил фишку слева от разъёма питания и приподнял шлейф вместе с микрофоном.

Отвинтил два винта, что держат разъем сверху, после чего вытянул его вместе с шлейфом.

Отложил планшет и крышку в другой угол стола, так как он мне пока не нужен в работе.
Так как в планшете используется без свинцовое олово, пропаиваю разъем свинцовым оловом, для того, чтобы легче было его отпаять.

Разбавляем припой под разъемом

Закончив эту процедуру, закрепил шлейф на штативе, и по возможности обложил шлейф экранами, чтоб случайно его не перегреть.

Выпаивал разъем с помощью паяльного фена. Выставив на нем температуру 380 градусов, и воздух больше среднего, начал подогревать разъем снизу.

Примерно через 40 секунд разъем получилось снять.
Почистив разъем спиртом от следов старого флюса, залудил контакты новым оловом и нанес новый флюс.

Впаивал разъем таким же образом, как и выпаивал. Положив новый разъем на плату, подогревал ее снизу, пока разъем не был впаян. Процесс не заснял, отвлекся.
Таким способом припаялся только корпус разъёма, ножки пришлось припаивать отдельно паяльником.
Имея дешёвый китайский микроскоп, потихоньку припаивал каждую ножку. Паять под ним очень проблематично, так что использовал его только для проверки качества.
Фото результата припайки с микроскопа прилагаю ниже.

Для работы потребуются следующие инструменты:

стоматологический шпатель (продается в любом радиомаркете),
пинцет,

Шаг 1. Батарея.

Перед тем, как разобрать планшет, убедитесь, что устройство выключено.
Используйте стоматологический шпатель, чтобы создать зазор между корпусом устройства и передней панелью в районе слота карты памяти.
Стоматологический шпатель стоит использовать только для создания зазора, а не для снятия задней крышки.
Если есть возможность, для отделения задней крышки лучше использовать пластиковую лопатку, так как она заметно мягче и не оставляет царапин на корпусе планшета.

Шаг 2.

С помощью стоматологичекого шпателя необходимо снять заднюю крышку. Это делается путем сдвига стоматологического шпателя по периметру устройства, начиная с верхней части порта для карты памяти.
На второй фотографии изображен планшет Samsung Galaxy Tab A со снятой задней крышкой.

Шаг 3.

Необходимо отсоединить разъем аккумулятора от материнской платы с помощью изогнутого пинцета (пинцет должен быть качественный, жесткий).
Очень важно не прикасаться пинцетом к материнской плате. Металлические инструменты, такие как пинцет, могут поцарапать материнскую плату, привести к непоправимым повреждениям.

Шаг 4.

С помощью пластиковой лопатки вытаскиваем батарею из устройства.
Альтернативный метод заключается в том, чтобы ослабить крепление батареи к корпусу с помощью пластиковой лопатки, а затем извлечь батарею, потянув за язычок, на котором есть надпись «Потянуть» («Pull»).
После снятия задней крышки и батареи устройство должно выглядеть так, как показано на втором рисунке.
Аккумулятор для Samsung galaxy Tab A в нашем устройстве имел маркировку EB-BT355ABA

Это руководство является переводом статьи: http://www.ifixit.com/Teardown/Samsung-Galaxy-Tab-Teardown/4103/1 .

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

Давайте вместе заглянем внутрь 7-дюймового планшета Samsung на базе Android! Огромное спасибо порталу Engadget и редактору Ричарда Лаю лично за предоставленное неземное устройство.

Пора приступить к разборке!

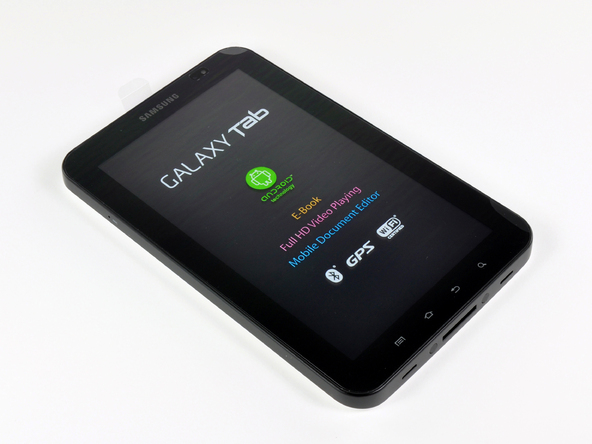

Итак, в руках специалистов iFixit планшет Samsung Galaxy Tab.

Уже давно ходят слухи, что этот планшет станет «Убийцей iPad». Давайте же проверим, насколько они обоснованы.

Технические характеристики:

Процессор ARM Cortex-A8 Hummingbird с тактовой частотой 1 ГГц для мультимедийных устройств, на базе архитектуры ARMv7
Встроенный модуль памяти емкостью 16 Гб или 32 Г + внешняя расширяемая память microSD
Оперативная память 512 Мб
3,2 МП основная камера с тыльной стороны и 1,3 МП фронтальная камера.
Операционная система Android 2.2 (Froyo) + фирменная программная оболочка Samsung TouchWiz

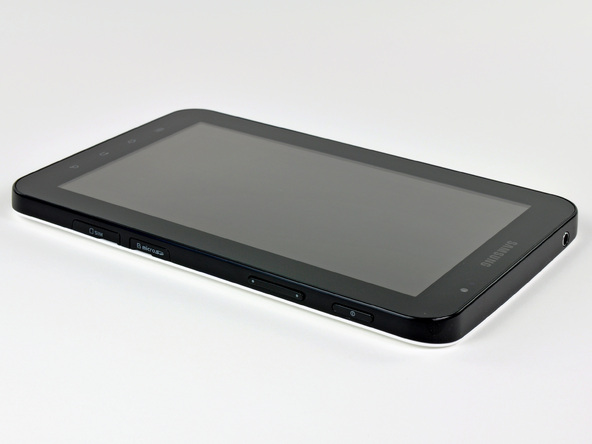

Когда устройства фактически состоят из одного сенсорного экрана, придумать оригинальный дизайн весьма непросто. Однако фирме Samsung это удалось: белая задняя панель выделяется на фоне лицевой панели а-ля iPad.

Внизу лицевой панели находятся стандартные сенсорные элементы управления ОС Android, как у большинства телефонов с сенсорным дисплеем.

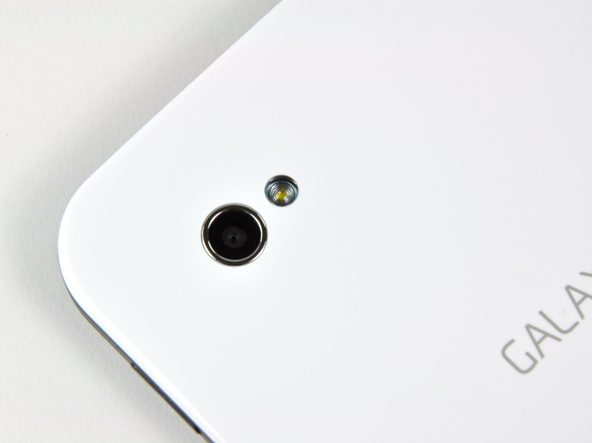

3,2-мегапиксельная основная камера со светодиодной вспышкой – это как-то маловато для устройства такого калибра, ведь даже в куда более мелкие устройства вроде телефона Droid 2 сейчас устанавливают 5-мегапиксельные камеры.

Интерфейсы Galaxy Tab: разъём для наушников, слот для SIM-карты, слот для карты памяти microSD (с поддержкой до 32 Гб) и док-станция USB.

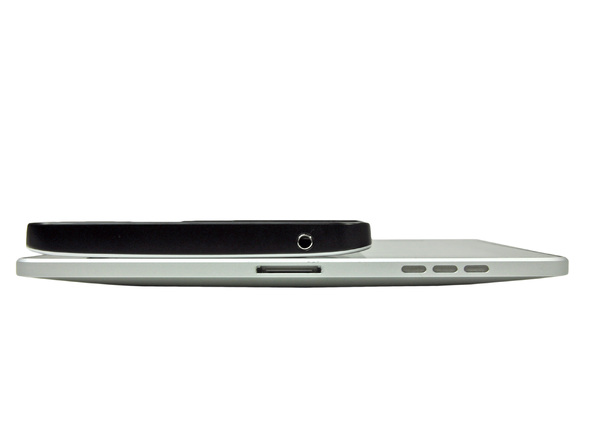

Сложим рядом планшеты Galaxy Tab и iPad для сравнения.
Galaxy Tab гораздо меньше соперника по размерам: 190,1 x 120,6 x 12,0 мм. Габариты iPad: 242,8 x 189,7 x 13,4 мм.
В единицах объёма Galaxy Tab занимает 275,1 см3, тогда как iPad – 617,2 см3.

Довольно пожирать глазами планшет. Давайте-ка поищем на нём шурупы.

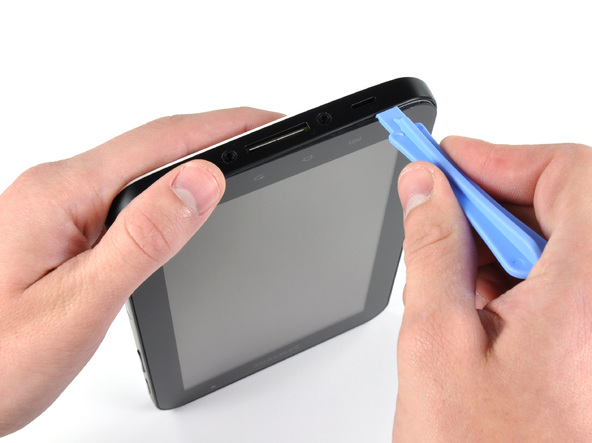

Поддеваем пластиковую накладку с обеих сторон док-станции в стиле Apple и обнаруживаем под ней 2 трёхлопастных винта типа Tri-wing.

Трёхлопастные винты – не самая сильная преграда для вскрытия планшета народными умельцами. У нас есть комплект отвёрток с 26 насадками (включая Tri-wing), чтобы продолжить расправу над планшетом.

Насколько сильно док-станция напоминает об устройствах Apple? Вот вам кабели USB для наглядного сравнения.

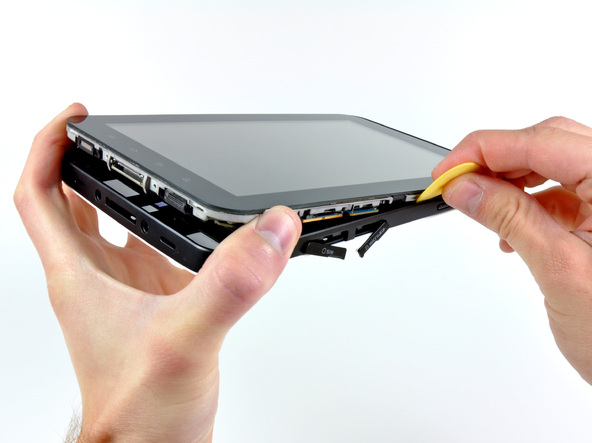

Используя пластиковые инструменты для вскрытия корпусов и гитарные медиаторы, поддеваем по периметру лицевую панель и открепляем от пластмассовой задней части корпуса.

К счастью, в Galaxy Tab нет никаких саморазрушающихся медных зажимов, в отличие от iPad.

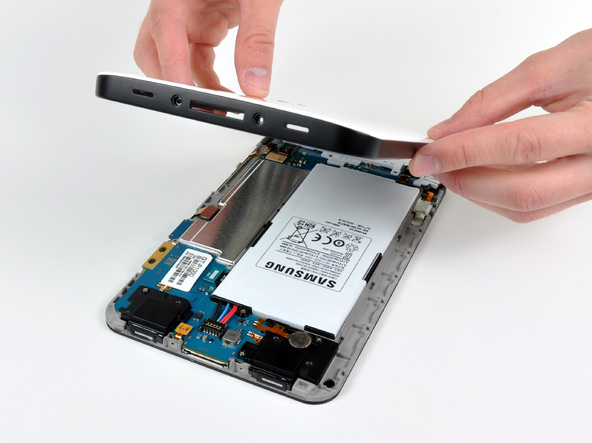

Открепив все пластмассовые защёлки, можно снять заднюю часть корпуса Galaxy Tab.

С внутренней стороны задней части корпуса мы видим тяжёлую пластину электромагнитного щита, расположенную над процессором и микросхемами памяти на материнской плате.

Пластиковая конструкция задней части корпуса несомненно способствует хорошему приёму при использовании беспроводной связи. Использование пластика позволило фирме Samsung обойти креативные методы конструкторов Apple iPad по улучшению передачи сигнала.

Почти половину полезной площади Galaxy Tab занимает аккумулятор.

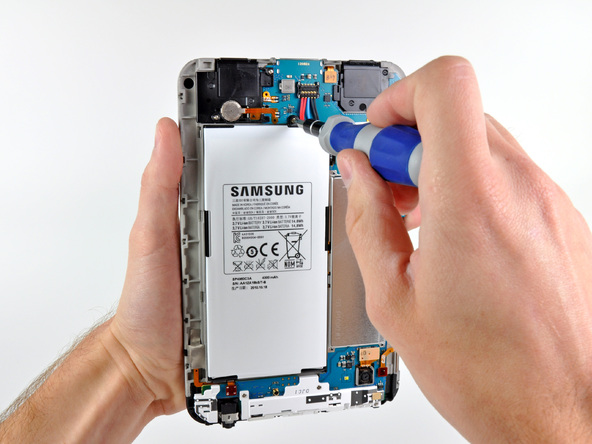

Аккумулятор крепится к задней панели одним-единственным винтом с крестовым шлицем.

Чтобы отсоединить аккумулятор, нужно вытащить его разъём из гнезда на материнской плате.

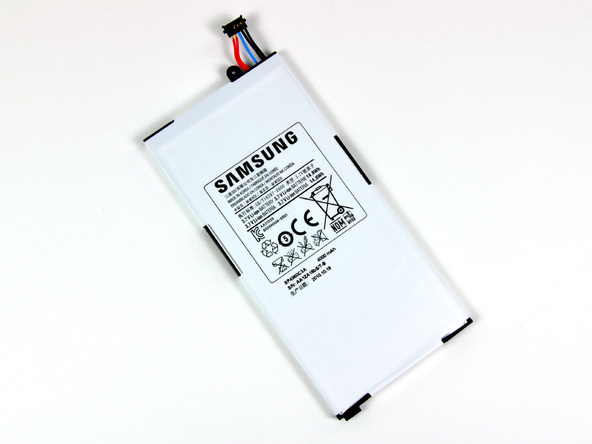

Литий-ионный аккумулятор GalaxyT ab напряжением 3,7 В имеет ёмкость 14,8 Вт/ч, или 4000 мАч.
По утвеждению Samsung, батарея обеспечивает достаточно энергии для 7 часов просмотра кинофильмов.
7 часов – недостаточно для просмотра любимой кинотрилогии. А вот iPad с лёгкостью предоставил бы такую возможность.

Батарея Galaxy Tab весит81 грамм и составляет примерно 55% веса и 60% ёмкости гигантской батареи iPad.

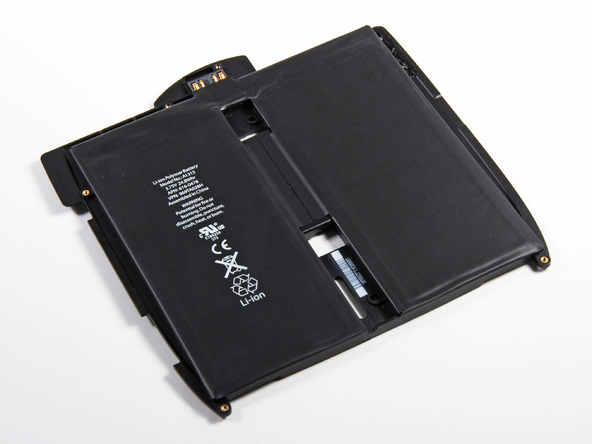

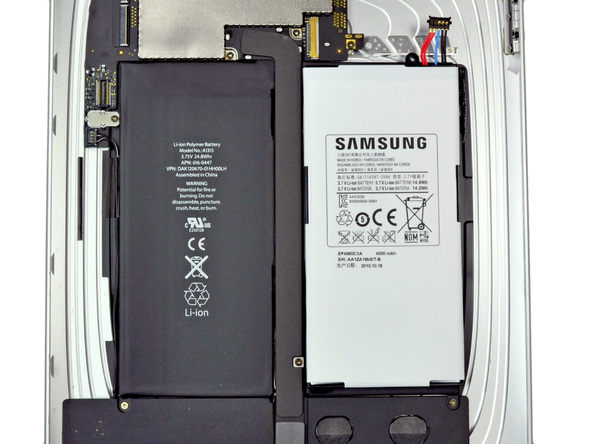

Как видно на картинке, батарея Galaxy Tab примерно в 2 раза меньше батареи iPad.

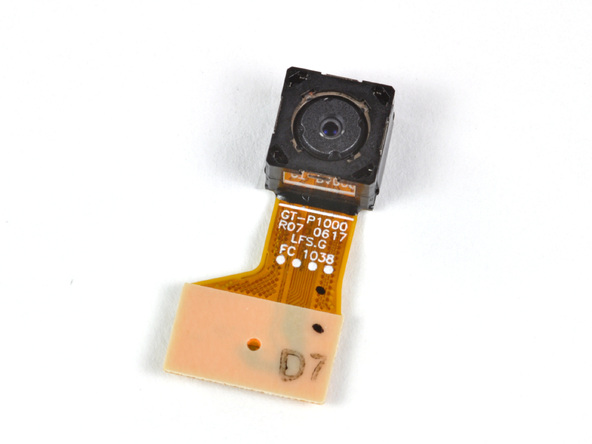

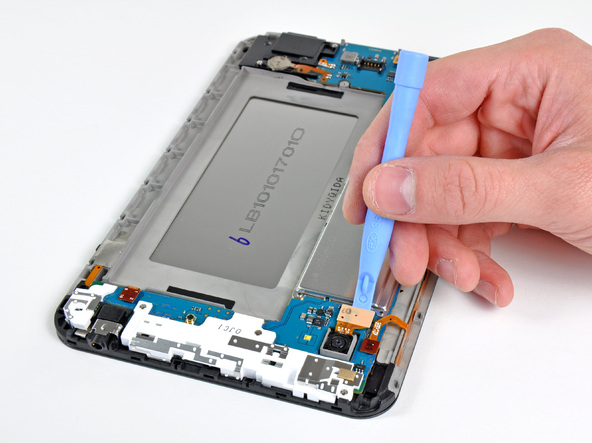

С помощью пластикового инструмента открепляем разъём шлейфа основной камеры.

Прощай, основная камера…

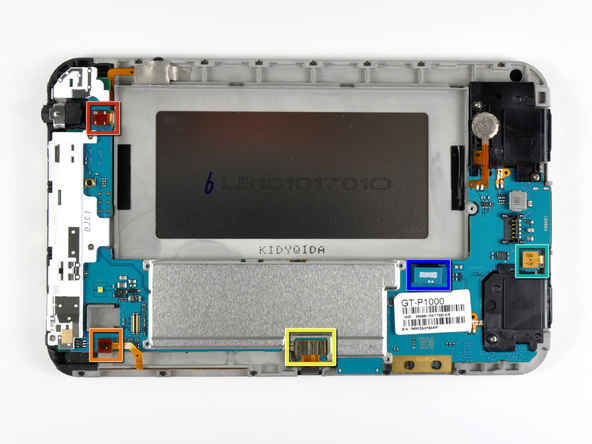

Чтобы снять материнскую плату, нужно сначала отсоединить несколько шлейфов:

шлейф разъёма для наушников / микрофона (обведён красным)
шлейф кнопки регулировки громкости (обведён оранжевым)
шлейф сенсорного экрана (обведён жёлтым)
шлейф светодиодной подсветки кнопок управления (обведён бирюзовым)
дата-кабель дисплея (обведён синим)

Материнская плата крепится к задней панели 7 винтами с крестовым шлицем.

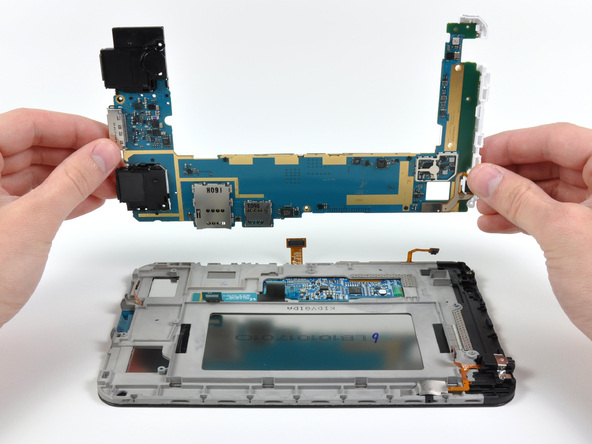

Чтобы снять материнскую плату, её нужно открепить от задней панели.

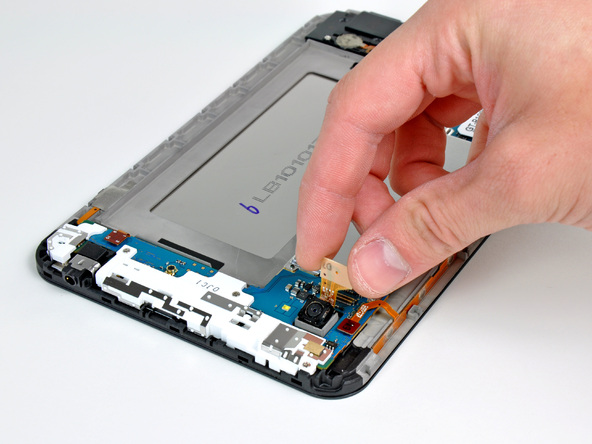

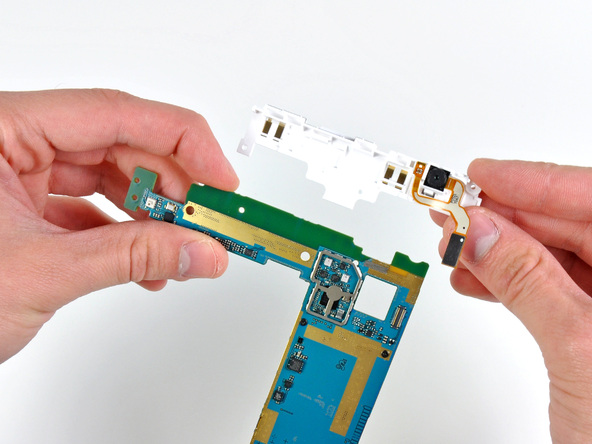

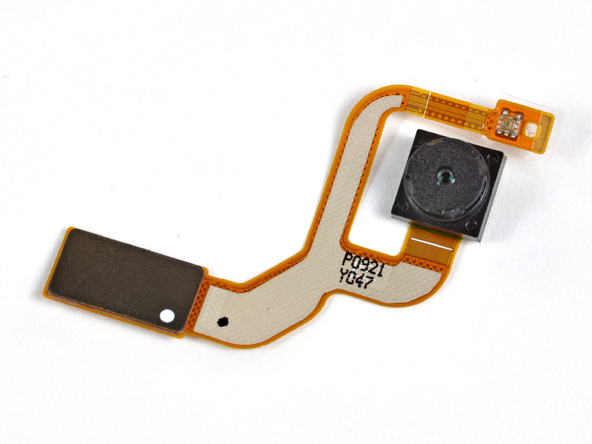

Фронтальная камера легко открепляется от материнской платы.

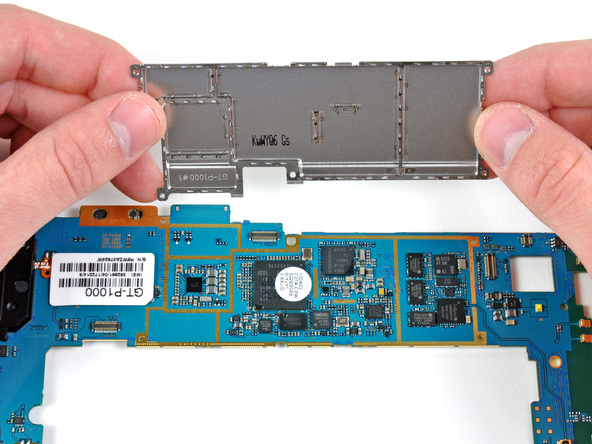

Давайте-ка снимем эти страшные электромагнитные щиты и посмотрим на электронные схемы Galaxy Tab.

С фронтальной стороны материнской платы находятся (по данным портала UBM TechInsights):

NAND-флеш память SanDisk SDIN4C2 16 Гб MLC (обведена красным)
Интегральная схема управления питанием Maxim 8998 (обведена оранжевым)
Samsung S5PC110A01 + Samsung KB100D100YM (1 Ггц процессор для мультимедийных устройств Hummingbird + 8 Гб памяти MLC Flex OneNAND, 1 Гб памяти OneDRAM и 3 Гб памяти DDR для мобильных устройств) (обведены жёлтым)
Модем Infineon PM9801 (X-GOLD 616 HSDPA/HSUPA/EDGE) (обведён бирюзовым)
Аудиокодек Wolfson Microelectronics WM8994 (обведен синим)
Радиочастотный приёмопередатчик Infineon PMB5703 (обведён розовым)

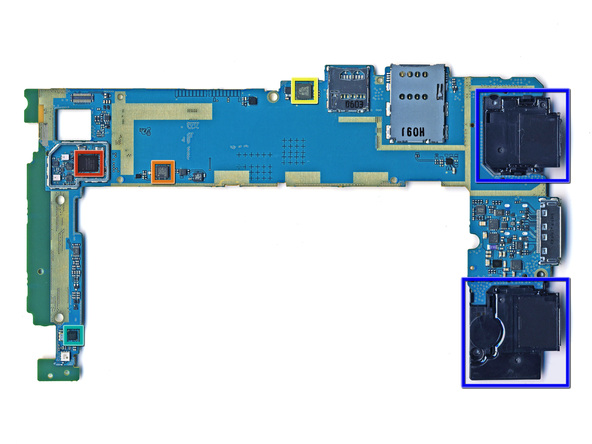

С обратной стороны материнской платы находятся:

Приёмник Broadcom BCM4329 (Bluetooth/FM/WLAN) (обведён красным)
Гироскоп STMicroelectronics L3G4200D (обведён оранжевым)
Контроллер сенсорного экрана ATMEL MXT224 (обведен жёлтым)
GPS-приёмник Broadcom BCM4751(обведен бирюзовым)
2 громкоговорителя возле док-станции образуют аудиосистему Galaxy Tab (обведены синим)

Так что же делает Samsung Galaxy Tab реальным конкурентом iPad? Ответ кроется в процессоре.
В Galaxy Tab установлен процессор для мультимедийных устройств Samsung S5PC110A01.
Как и процессор A4 в iPad, процессор Hummingbird с тактовой частотой 1 ГГц построен на базе архитектуры ARM в исполнении «корпус-на корпусе» для улучшения быстродействия и эффективности внутренних процессов.

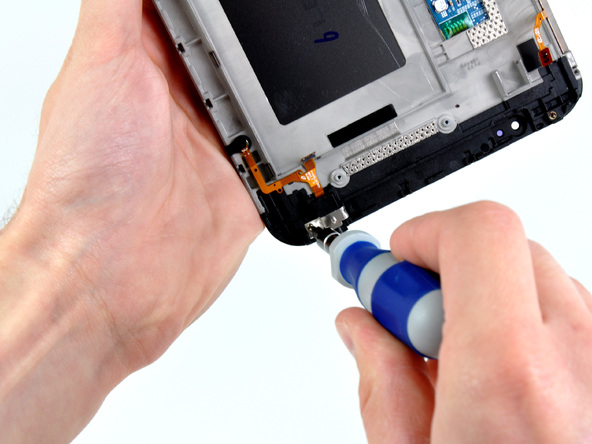

Модуль разъёма для наушников / микрофона закреплён на задней панели одним винтом с крестовым шлицем.

Его нужно слегка поддеть, чтобы отклеить, и снять с корпуса Galaxy Tab.

К счастью, разъём для наушников не крепится к материнской плате. Так что его несложно заменить при повреждении, если вы случайно уроните планшет с подключенными наушниками.

Подобные идеи были и у Apple в отношении iPad.

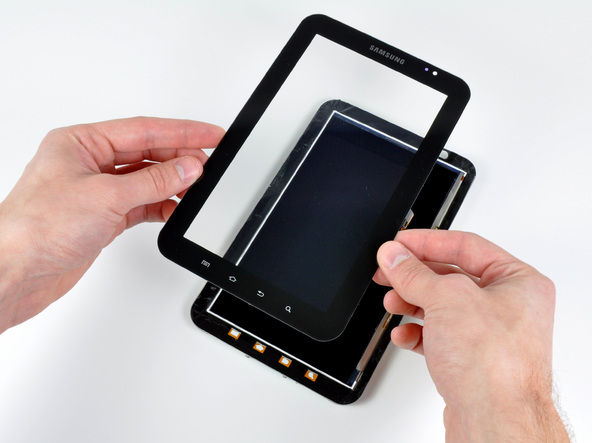

Сенсорный экран производства Atmel защищён стеклянной лицевой панелью Corning Gorilla Glass.

По всей видимости, Galaxy Tab можно также использовать в качестве бронезащиты.

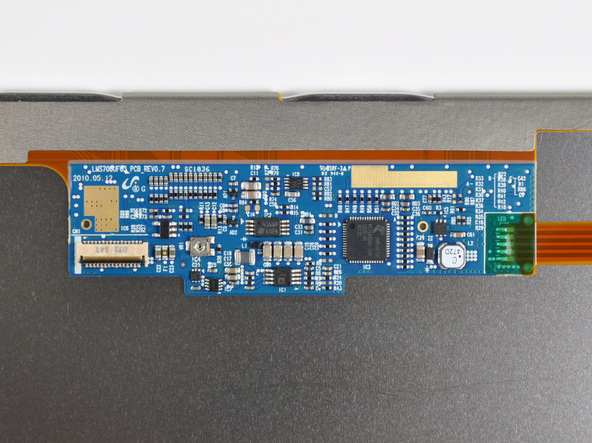

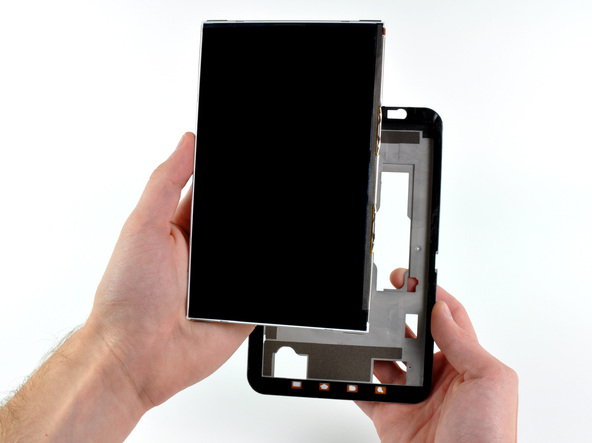

В Galaxy Tab установлен ЖК-дисплей Super TFT, обеспечивающий улучшенное качество изображения и угол обзора по сравнению с обычным ЖК-экраном.

Хотя разрешение экрана Galaxy Tab (1024×600) ниже, чему экрана iPad (1024 x 768), у него больше плотность пикселей (169 пикселей на дюйм у Galaxy Tab против 132 у iPad).

169 пикселей на дюйм – это хорошо, но явно недостаточно для нас. Мы предпочитаем дисплей Retina в iPhone 4 с плотностью 326 пикселей на дюйм.

Простота ремонта планшета Samsung Galaxy Tab: 6 из 10 (10 баллов означают максимальную простоту).

До всех компонентов можно добраться без применения паяльника.
Аккумулятор подлежит замене пользователем.
Трёхлопастные винты типа Tri-wing предназначены для отпугивания начинающих ремонтников, но с ними легко справиться при помощи хорошего набора отвёрток с насадками, как у iFixit.
Для снятия ЖК-дисплея необходим термофен.
Вскрытие Galaxy Tab – весьма тяжёлая задача; одними пластиковыми инструментами тут не обойтись.

Как и конкурентная модель, iPad 3G, планшет Samsung Galaxy Tab не выдержал натиска мастеров iFixit.

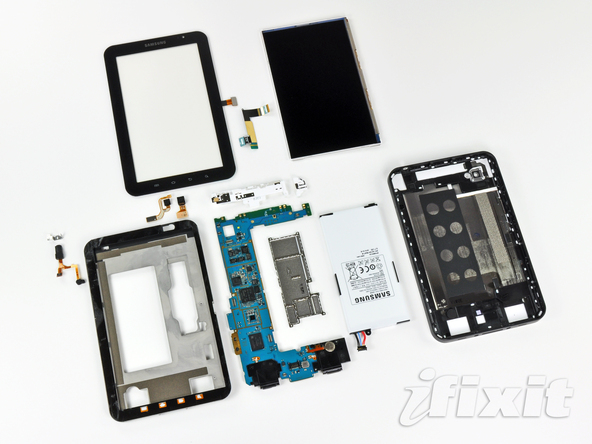

Разборка завершена!

Видео: снятие крышки и простой разбор Samsung Galaxy Tab 3

Нередко возникают причины, по которым вам нужно разобрать вашу технику. Чаще всего, эта процедура проводится для внутренней чистки. После неё, ваша техника начинает исправнее и быстрее работать, а также исчезают проблемы, которые ранее выводили вас из себя.

Процедуру разборки планшета можно проводить в домашних условиях, если вы берете на себя всю ответственность за последствия. Некоторые сервисные центры, не возьмутся чинить ваш планшет даже по гарантии после того, как вы его разобрали. Это стоит учесть, и при сомнении в своих силах, лучше обратиться в сервисный центр по ремонту планшетов Samsung .

Чаще всего, когда нужно разобрать планшет, мы сталкиваемся с самыми нелепыми проблемами. Самой первой обычно является снятие крышки планшета. Да, вы не ослышались, снять крышку - это тоже не всегда просто. Трудности с открытием крышки встречаются и на планшетах Apple. Крышка планшета Samsung Galaxy Tab 3 тоже достаточно плотно и крепко крепится к корпусу, и многие задаются вопросом, как ее снять, не повредив.

Разборка планшета Samsung Galaxy Tab 3

Чтобы снять крышку вам понадобится тонкий пластиковый предмет (например, лопатка). Вытащите заглушку для сим-карты и, поддев заднюю крышку лопаткой, аккуратно по всему периметру, снимите её.

Если вам нужно было только снять крышку, дальнейшие инструкции вам не понадобятся. Однако, если вам нужно полностью разобрать ваш планшет, идем дальше.

Сняв заднюю крышку, можно извлекать остальные детали. Начинаем извлечение с аккумуляторной батареи. Для этого нам понадобится отвертка. С её помощью нам нужно открутить 4 шурупа по краям батареи. Но это ещё не всё. Нужно ещё отсоединить батарею от материнской платы. Для этого берем пинцет и аккуратно отсоединяем шлейф. Готово, батарею можно извлекать.

Далее можно вынимать материнскую плату. Опять же берем пинцет и отсоединяем шлейфы. Если пинцета нет под рукой, можете взять отвертку. Она тоже подойдет. Теперь на панели будет четко видно винтики по бокам. Их нужно открутить. Этих шурупов должно быть всего 7. Плату можно вынимать.

Теперь нужно снять заднюю камеру. Эта процедура не отличается от выше упомянутых. Также отщелкиваем шлейфы, к которым крепится камера, и вынимаем её. Фронтальная камера снимается немного по-другому, чем задняя. Для того чтобы её извлечь, нужно отщелкнуть заглушку.

Готово! Ваш планшет разобран. Теперь его можно почистить и в той же последовательности собрать назад. Процедура разборки планшета Samsung Galaxy Tab 3 не считается сложной, но если вы сомневаетесь в своих силах, лучше обратитесь в сервисный центр.
