Как сделать пульт управления схема. Дистанционный выключатель – основные виды, принцип работы, фото, схема установки, пошаговая инструкция подключения и настройка. Типы дистанционного включения света

Собрав JDM программатор, приступаем к поискам какой-либо несложной для повторения схемы. Довольно часто это бывают банальные мигалки на светодиоде или часы на LED индикаторах, но первый вариант практического применения почти не имеет, а второй нередко не подходит не потому, что нежелателен, а потому, что радиолюбитель, особенно начинающий или проживающий в глубинке, не всегда располагает нужными компонентами (например, кварцевым резонатором или LED индикаторми).

Фотодатчик TSOP1738 был заменён мной на TSOP1736, но можно поэкспериментировать и с аналогичными деталями, снятыми с неисправной аппаратуры.

Микроконтроллеры, указанные в схеме, прошиваются разными прошивками - оба варианта прошивок можно скачать с упомянутого выше сайта.

Реле можно использовать любое на напряжение обмотки 12 вольт.

Немного об остальных деталях, поскольку на схеме номиналы некоторых из них читаются не очень хорошо:
C1 - 220 мкФ 25 В;
C2 - 220 мкФ, не менее 10 В;
C3 - 0,1 мкФ (тут в схему автора вкралась опечатка - следующий конденсатор, электролитический, должен иметь порядковый номер 4);
C4 - 4,7 мкФ 10 В;
R1 - 330 Ом;
R2 - 1K;
R3 - 4,7 K;
Т1 - BC547, КТ315 или другие аналогичные транзисторы структуры N-P-N;
LED - светодиод любого типа и понравившегося цвета;
D1 - 1N4148, 1N4007 или аналоги;
Кнопка - без фиксации.
Стабилизатор - любой на 5 вольт.

Дистанционный выключатель света представляет собой устройство, использующееся для управления световыми приборами на расстоянии. Для пенсионеров и людей с ограниченными возможностями такое изделие будет незаменимым.

[ Скрыть ]

Когда актуально использовать?

Использование устройств, которыми можно управлять и включать свет по радиоканалу, актуально в таких ситуациях:

1. Радиоуправляемые устройства могут применяться как альтернатива проводным выключателям. Если потребитель делает ремонт или пытается внести новшества в интерьер, можно установить беспроводной выключатель.
2. Если переносится старый переключатель, а монтажу мешает меблировка и интерьер в комнате. Установка устройства выполняется в любом месте помещения. Его монтаж допускается на зеркала, мебель и прочие компоненты комнаты.
3. Чтобы избавиться от ошибок, допущенных электриками. Укладка линий с освещением часто сопровождается оплошностями, которые снижают удобство и комфорт проживания. Чтобы исправить проблему, потребителю не нужно штробировать стену или делать ремонт в квартире, доме или на дачном участке.
4. Если в помещении дефицит свободного места. Обычный двухклавишный переключатель сложно вмонтировать на шкаф или стенку из-за неудобства установки. Беспроводные включатели относятся к накладному типу переключателей и их монтаж сможет выполнить новичок. При установке не потребуется укладка электролинии, потребителю не придется думать, как спрятать переключатель.
5. При выполнении ремонта в домах из дерева. Хотя деревянные строения более долговечны, укладка проводки в них может вызвать сложности, это связано с требованиями пожарной безопасности. Использование дистанционных устройств с приемником и подсветкой позволит выполнить скрытый монтаж проводки и сэкономить средства.
6. Если требуется управлять осветительными приборами в помещении из разных мест. Использование устройств на радиоуправлении позволит избавить владельца дома от прокладки кабелей к каждому переключателю. Соответственно, время на проведение монтажных работ сводится к минимуму. Установка беспроводных устройств позволит решить проблему, если после ремонта месторасположения выключателей не устраивает хозяина.
7. Для включения и отключения уличного освещения на расстоянии. Укладкой нового провода на улицу можно решить проблему, но этот вариант более затратный и менее безопасный. Основная особенность дистанционных переключателей кроется в том, что они характеризуются высоким диапазоном действия, составляющим до 350 метров.
8. Для сохранения дизайна интерьера комнаты или дома. Если установка переключателя в углубление в стене невозможна, потребителям приходится монтировать накладные устройства. Их монтаж приводит к ухудшению внешнего вида помещения, в целом они выглядят менее эстетично. Беспроводные устройства обладают небольшой толщиной и хорошо вписываются в дизайн почти любого помещения.

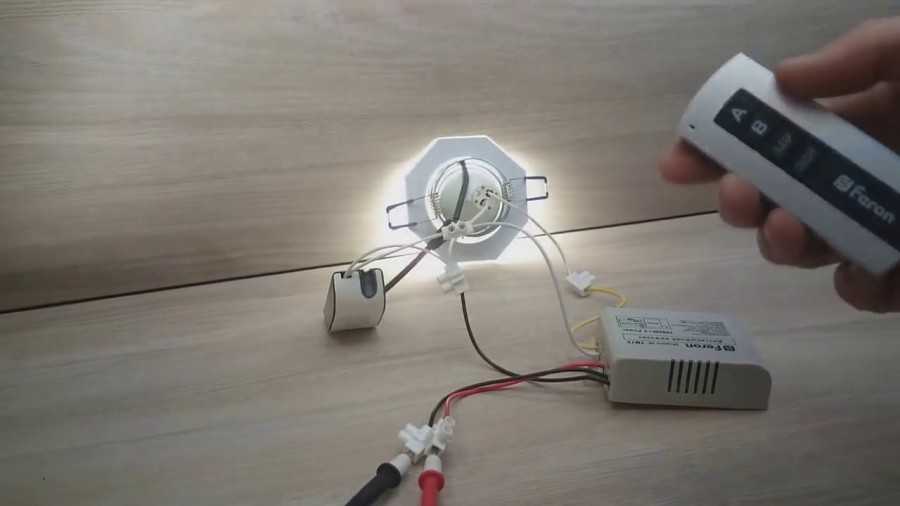

Канал Ledosmotr представил обзор дистанционного устройства управления освещением.

Виды

Управляемые системы для выключения и активации света на первую линию нагрузки делятся по трем признакам:

• способ управления;
• наличие возможности настраивать по сигналу уровень освещения светового прибора;
• количество световых устройств, которыми они могут управлять.

С учетом этих разновидностей выделим такие типы радиуправляемых устройств:

1. С опцией задержки. Ее наличие позволяет обеспечить работу источника света на протяжении запрограммированного временного интервала. С ее помощью можно дойти до кровати при включенном освещении, затем лампа будет отключена.
2. С опцией настройки разных каналов. Это позволит одновременно произвести активацию сразу нескольких светильников.

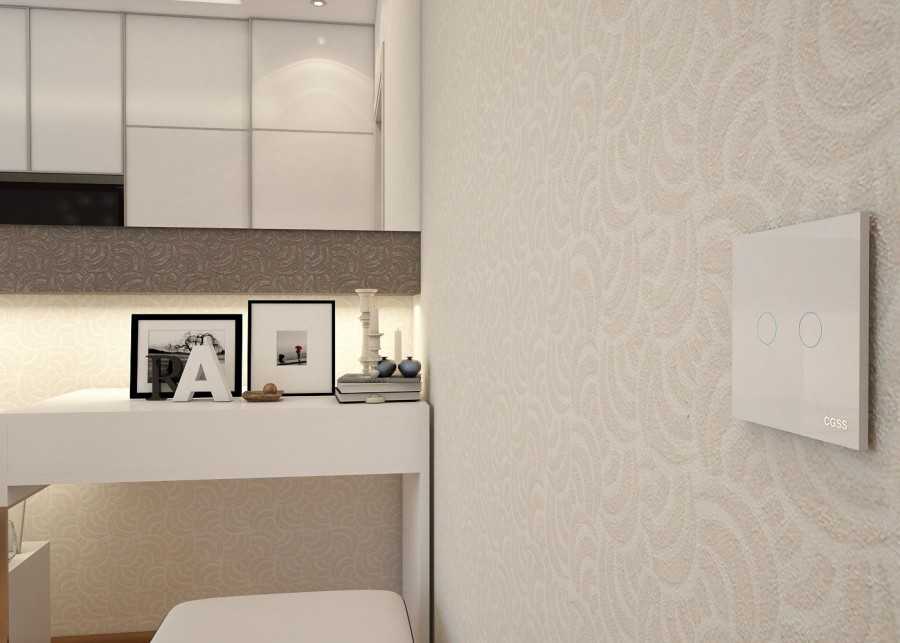

3. Сенсорные устройства. Чтобы переключать режим освещения, потребителю надо прикоснуться к сенсору.
4. Беспроводные устройства, которые могут работать по сигналу от Wi-Fi сети.

Принцип работы и конструкция

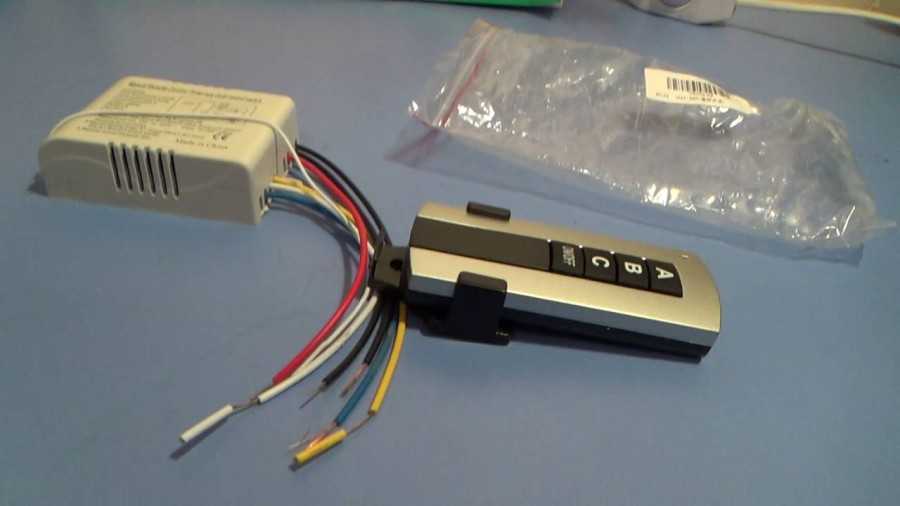

Приемник и пульт дистанционного переключателя

Конструктивно устройство дистанционного переключения освещения состоит приемника и передатчика сигнала.

Подробнее об этих устройствах:

1. Приемник. Элемент выполнен в виде радиореле, управляющегося посредством пульта дистанционного управления. Выключать и включать свет можно от мобильного устройства, подключенного к сети Wi-Fi, а также от проводного переключателя. В результате поступления сигнала реле срабатывает и замыкает контактные элементы либо размыкает их. Желательна установка устройства к непосредственной близости к осветительному прибору или внутри него, если позволяют размеры. В случае с точечными светильниками устанавливать устройство надо в распределительном щитке или в свободном пространстве между подвесным и основным потолком.
2. Передатчик или пульт. Устройство конструктивно состоит из генератора, вырабатывающего электроэнергию после активации кнопки на пульте. Выработка происходит после прикосновения к сенсору или передаче сигналов с мобильного гаджета. Электрически сигнал преобразуется в радиоимпульс, который улавливается приемником. Монтаж передатчика можно выполнить в стене или вовсе не устанавливать, а носить с собой. Внутри пульта есть источник питания, поэтому подключать его к электролинии не нужно.

Инфракрасное управление

Осветительные устройства управляются посредством воздействия инфракрасного излучения. Для этого процессорный модуль управления надо соединять в разрыв электроцепи освещения. Действие может производиться с помощью пульта от телевизора. Устройство наводится на процессорный модуль, после чего нажимается кнопка, которой не переключаются телевизионные каналы. Это приводит к записи команд в память устройства, затем управление освещением выполняется с нажатой клавиши. Основной минус этого метода управления состоит в необходимости обеспечения прямой видимости на небольшом расстоянии.

Радиоволновое управление

Такой вариант управления более распространен. Передача сигналов на радиовыключатель выполняется с пульта на процессорный модуль. который настроен для работы в определенном частотном диапазоне. Обмен пакетными данными выполняется посредством использования специальных кодов. Высокая надежность передачи сигнала от пульта на сам радио переключатель обеспечивается благодаря созданию нужного уровня импульсов и их повторению в определенной последовательности. Сигналы повторяются несколько раз. Для предотвращения ситуации, когда освещение срабатывает от соседского пульта, каждому переключателю назначается собственный уникальный адрес.

В радиоуправляемых устройствах часто применяются энергонезависимые контроллеры, что позволяет использовать их без подключения к бытовой сети.

На выключателе располагается клавиша, с помощью которой можно выключить удаленное управление и переключать освещение вручную. Такие устройства могут оснащаться клавишей поиска, кликнув по которой можно найти потерянный пульт. Устройство сообщит о своем месте нахождения с помощью звуковых сигналов. Управление освещением возможно с помощью мобильного устройства либо компьютера. Для этого предварительно на устройство надо загрузить программу и настроить конкретные команды.

Между собой радиоуправляемые выключатели делятся по используемой мощности, которая может достигать нескольких киловатт. Возможна настройка устройств для работы с отдельными осветительными приборами или целыми системами освещения. Оптимальным вариантом будет управления с общего передатчика разными группами ламп.

Mr. Борисыч рассказал о принципе действия беспроводной радиовыключателях.

Преимущества и недостатки

Достоинства дистанционных устройств:

1. Комфортное использование.
2. Удобство самостоятельного подключения.
3. Функциональность устройства. Потребитель может приобрести устройство с возможностью регулировки освещения и активации света по определенным программам.
4. Более функциональные модели позволяют управлять несколькими каналами. Один переключатель можно использовать для нескольких осветительных приборов.

Недостатки:

1. Высокая стоимость. Самые дешевые беспроводные аналоги обойдутся покупателю минимум в 1300 рублей. Стоимость более функциональных устройств может составить до шести тысяч рублей.
2. Необходимость периодической замены батареек. Для постоянного управления придется потратиться на покупку источников питания.

О минусах некоторых устройств, а также о том, какие переключатели не стоит покупать, рассказал Ledosmotr.

Выбираем дистанционный выключатель света

Современный рынок предлагает множество моделей устройств от разных производителей. При покупке надо знать, какими параметрами следует руководствоваться.

Характеристики, на которые стоит обращать внимание при выборе

Параметры выбора:

• тип источников света, которые могут работать с переключателем;
• дизайн устройства, материал, из которого оно изготовлено, а также его цвет;
• параметр рабочего напряжения;
• количество каналов для использования, наличие дополнительных каналов приветствуется при необходимости управления комплексным освещением;
• диапазон работы устройства;
• параметр максимальной нагрузки;
• размеры переключателя;
• величина номинального тока, с которым работает устройство;
• комплектация;
• метод передачи пакетных данных;
• наличие кодировки, позволит предотвратить использование домашнего освещения с помощью сторонних приборов;
• способ питания пульта управления;
• ресурс эксплуатации элементов питания в пульте;
• метод крепления устройства к стене;
• температурный диапазон, в котором устройство оптимально выполняет свои функции;
• стоимость.

Обзор популярных производителей

Самые популярные производители устройств:

1. Мастер Кит, в частности, выделим модели МК343 и МК 344. Переключатель МК343 позволяет управлять двумя каналами, каждый из которых имеет 300 Вт мощности. Если в силовом блоке имеются радиаторные устройства, то максимальная величина нагрузки будет равна 1000 Вт. Процедура управления выполняется пультом, оснащенными четырьмя клавишами. В МК 344 одной парой допускается подсоединение нагрузки, а второй — регулировка яркости источников света либо напряжения на приборах.
2. Wookee. Устройства этого производителя могут функционировать в условиях нагрузок в диапазоне от 200 до 500 Вт. Многие модели имеют до шести каналов управления. В жилых помещениях диапазон работы может составить до 30 метров. Монтаж выключателей выполняется в монтажной коробке. Их использование возможно без пульта.
3. Сапфир. Устройства этого производителя могут применяться для работы с лампочками накаливания, а также галогенными источниками света. Обладают возможности плавной регулировки освещения, имеют функцию имитации присутствия хозяина в доме. При корректной настройке переключатель будет включать и отключать освещение в квартире автоматически, через определенный временной интервал. Есть возможность автоматического выключения света через 12 часов.
4. Legrand. Продукты Legrand поставляются на рынок в разных цветах и моделях. Между собой они отличаются как по дизайну, так и по техническим характеристикам. Переключатели предназначены для работы в бытовой сети мощностью 220 вольт. Могут оснащаться несколькими каналами управления, что позволяет активировать и отключать одним пультом разные осветительные приборы.

Канал Montag-Spez рассказал о работе переключателей от производителя Legrand.

Как подключить?

Для правильного подсоединения устройства надо изучить электросхему, которая идет в комплекте. Сначала на выключатель надо подать напряжение, для этого выполняется подключение фазы и нулевого провода. К самому устройству будет прокладываться фазный кабель, нуль не требуется, поэтому его установка выполняется в месте монтажа осветительного прибора. Если в квартире монолитный потолок, а не подвесной, то скрыть устройство можно в подрозетнике. Допускается монтаж в основании светильника, этот метод более удобный.

Чтобы получить контакт фазы, который будет поступать без разрывов и всегда подавать напряжение на устройство, включите переключатель. Можно соединить электроцепи напрямую, этот метод более предпочтительный. Прежде чем выполнить задачу, надо отключить напряжение в электросети и убедиться в том, что ток на линиях отсутствует. Если напряжения нет, выполняется снятие старого переключателя. К нему подсоединены один фазный контакт и два нулевых. Чтобы сделать фазу без разрывов, этот контакт надо подключить к одной из электроцепей, соединенных с осветительным устройством.

Подключение переключателя разберем на примере модели Zamel RZB-04:

1. На выход L подсоединяется фазный кабель. Проводить его через переключатель не надо, поскольку устройство функционирует в постоянном режиме.
2. К контакту N надо подсоединить нулевую электроцепь, она берется из распределительного щитка.
3. На выход Out1 подключается фазный контакт, идущий на осветительный прибор. Для соединения потребуется нулевой провод. Он берется от приемника (выход N) либо от распределительного устройства.
4. К контакту Out2 подсоединяется фазный провод, он также идет к осветительному устройству либо к группе приборов (в данном случае вторая группа). Нулевой контакт берется там же, где и при подключении к выходу Out1.
5. На выход Int1 должен быть подключен импульсный переключатель. Его особенность заключается в том, что во время клика по кнопке он передает только кратковременный импульс. После активации выполняется смена режима функционирования первой группы осветительных приборов. Это позволяет управлять устройством посредством пульта либо импульсного переключателя.
6. На контакт Int2 подсоединяется один либо группа импульсных переключателей. При клике кнопки изменяется режим функционирования второй группы.

После подключения требуется привязать дистанционное устройство с приемным адаптером сигналов и выставить режимы функционирования. Для настройки включается автомат и на электросеть подается напряжение. В соответствии с инструкцией выполняется выбор требуемого режима функционирования. Можно остановиться на стандартном способе.

Процедура настройки выполняется так:

1. Используя отвертку, кликните по клавише Prog, расположенной на радиоприемнике. Эта кнопка удерживается до момента, пока не начнет гореть красный диодный индикатор, после чего она отпускается.
2. Затем кратковременно кликните по верхней части кнопки самого переключателя. Красный диодный индикатор начнет гореть.
3. Кликните по нижней части кнопки переключателя. Убедитесь, что диод загорелся.

Перенастройка второй клавиши выполняется аналогично. Различие состоит в том, что все действия выполняются с другой, ненастроенной кнопкой. Когда привязка будет окончена, устройство можно установить на поверхность стены. Для фиксации в комплект входит двусторонний скотч и набор дюбелей с саморезами. Проще использовать скотч, он для большего удобства разделен на несколько квадратов, которые фиксируются по периметру устройства.

Как сделать дистанционный выключатель своими руками?

Чтобы соорудить устройство самостоятельно, подготовьте следующее:

1. Плата МР325М с пультом управления. Можно использовать другие схемы, к примеру, Ардуино.
2. Элемент питания типа PW1245.
3. Дополнительный передатчик сигналов МР325М.
4. Простой однокнопочный переключатель.

В набор платы МР325М входит приемник и пульт, в итоге в комплекте имеем два передатчика. Для решения задачи потребуется именно два устройства.

Схема покдлючения самодельного устройства

Процедура сборки:

1. Обесточьте участок электролинии, где будет выполняться модификация системы освещения.
2. Извлеките из посадочного гнезда штатный переключатель, после чего соедините два штатных кабеля друг с другом. Электроцепи должны быть заизолированы с помощью изоленты.
3. Возьмите один из передатчиков для управления платой и разберите его. Подпаяйте к одной из клавиш для управления два отрезка электроцепи, пайка осуществляется параллельно. Полученные контакты зачищаются и подсоединяются к контактам переключателя. Саму плату пульта можно обмотать изолентой.
4. Дальнейшие работы выполняются рядом с осветительным устройством. Надо соединить две платы в соответствии с приведенной выше схемой.
5. Если в помещении установлен натяжной потолок, то платы можно установить в свободное пространство между подвесным и основным потолком. При отсутствии монтаж выполняется в ниже осветительного плафона. Элемент питания и основной модуль надо заизолировать лентой.

Недавно приобрёл на известном сайте - интернет магазине Дилэкстрим, очередное интересное устройство, представляющее собой комплект из пульта управления и приёмного блока, подключаемого в разрыв сети и нагрузки. Предназначено это для управления по радиоканалу любым бытовым прибором - мотором, лампами освещения, вентилятором, гаражными воротами с мотором. В общем смысл сводится к тому, что пультом управления можно подать команду ON - включить (подать) питание прибора и OFF - отключить питание.

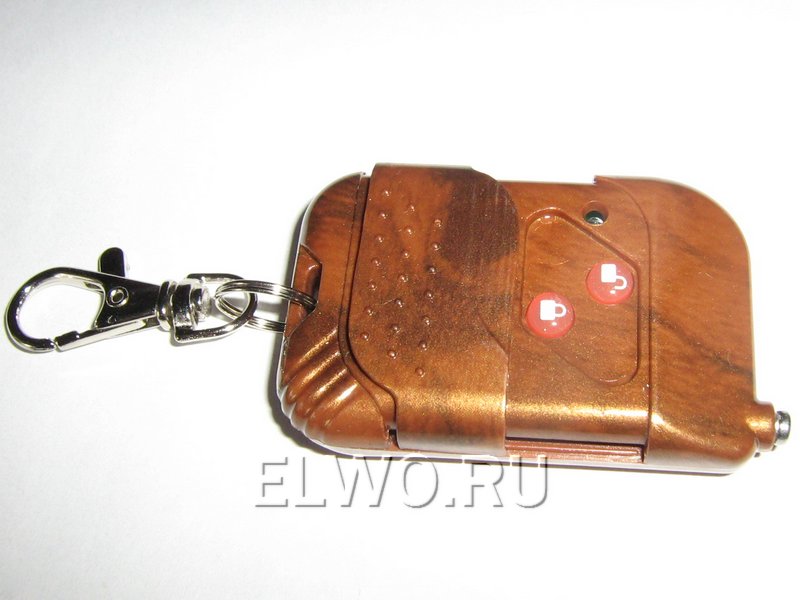

Сам пульт прост, но удобен. Сделан он в виде небольшого брелка с карабином, и содержит 2 кнопки для включения и выключения нагрузки - исполняемого устройства.

Раздельное управление, а не одна кнопка включить-выключить, сделаны для предотвращения ложных срабатываний при случайно неоднократном нажатии на кнопку пульта. Более того, кнопки закрываются подвижной крышечкой, что полностью исключает непредвиденное нажатие.

Если вы используете устройство в условиях сильных радиопомех, то можно повысить дальность работы радиоканала выдвинув небольшую телескопическую антенку на брелке. Тогда в условиях прямой видимости дальность повысится раза в два.

Пульт дистанционного управления питается от батарейки на 12 В, которая обычно ставится в ПДУ автосигнализаций.

Внутри брелок тоже очень похож на платку пульта автомобильной сигнализации, что позволяет сделать вывод об идентичности схемного решения, а соответственно и об уровне защиты.

При нажатии на любую кнопку кратковременно вспыхивает красный светодиод - чтоб было понятно: батарея рабочая и сигнал передаётся на приёмную часть.

Мощность передатчика достаточно высокая - на фото видно отклонение стрелки простого ВЧ пробника, а частота радиоканала около 315 мегагерц.

Приёмник устройства дистанционного управления нагрузкой выполнен по классической схеме с небольшим планарным модулем ВЧ (по схеме сверхрегенеративного приёмника) и дешифратором на SC2272-L4. можно посмотреть здесь.

Нагрузкой управляет реле на 250 В 5 А, что даёт возможность коммутировать максимум 1 киловатт.

Управление осветительными приборами на расстоянии находит широкое применение в жилых домах, административных и производственных помещениях. Типичным устройством, позволяющим осуществить процесс, является выключатель света с пультом дистанционного управления. ДУ производится на основе различных принципов.

В представленной нами статье детально описаны все виды устройств, позволяющих управлять приборами и системами освещения без непосредственного контакта. Самостоятельные мастера у нас найдут пошаговое руководство по их монтажу. Для облегчения выбора мы привели самые востребованные на рынке модели.

Современные устройства, включающие/выключающие свет на расстоянии, обычно работают на основе излучения/фиксации волн определенной частоты (звуковых, инфракрасных, ультразвуковых, прочих).

Подобные устройства, как правило, состоят из двух частей:

1. Приемника на микросхемах, который устанавливается возле осветительного прибора или механического выключателя, подключенного проводами питания.
2. Пульта ДУ (дистанционного управления).

Рассмотрим подробнее наиболее распространенные разновидности таких приборов.

Выключатель с инфракрасным управлением

Категория приспособлений работает на основе излучателя инфракрасных волн, дистанционное управление которыми ведется из специального блока, подсоединенного в разрыв цепи. Это дает возможность включать/выключать светильник при помощи пульта.

Главным недостатком подобных устройств является необходимость точного наведения инфракрасного сигнала, который должен обязательно находиться в пределах видимости пользователя

Ряд производителей (BJC, Duwi, Simon, Steinel) нашли способ избежать этой проблемы. Модели, изготовляемые этими предприятиями, оснащены контроллерами, которые преобразуют инфракрасное излучение в радиосигнал, что позволяет увеличивать радиус действия и преодолевать встреченные на пути преграды.

Подробная схема монтажа дистанционного выключателя. При проведении работ следует помнить, что медные провода не следует прикреплять непосредственно к алюминиевым деталям – эту операцию нужно проводить через клеммные или специальные разъемы

В некоторых случаях команды, трансформированные в радиочастоты, на выходе вновь преобразуются в ИК, что необходимо для управления определенными видами устройств (кондиционерами). Еще одним минусом является недостаточная дальность действия инфракрасных волн (до 20 метров), что можно преодолеть, воспользовавшись ретрансляторами.

Устройства для управления светом по радиоканалу

Подобные приспособления часто входят в , но могут применяться самостоятельно. В радиочастотных дистанционных выключателях процесс передачи команды осуществляется при помощи пульта, сигнал которого предается на контроллер, отвечающий за управление светом.

Для прохода информации выделяется особый диапазон радиочастот (как правило, 315, 433, 868 мГц). Мощность радиопередатчиков у таких приборов составляет 10 милливатт, что регламентируется законом.

Внешний вид стандартного ДУ-пульта, применяемого для приборов, действующих по радиоканалу. Нажав на кнопу команды, можно задействовать до 30 каналов одновременно, однако сработает лишь один, который получает в сообщении свой адрес

Несмотря на небольшой показатель, радиус работы приборов достаточно обширен: на открытой местности он доходит до 100 метров, а на пространствах с препятствиями – до 25 метров.

Подобная дальность действия устройства (ее можно усилить ретрансляторами и другими приборами), а также возможность преодолевать препятствия являются главными причинами распространенности радиовыключателей, которые применяются как в быту, так и в производственных и административных учреждениях.

Схема работы радиочастотных устройств

Для осуществления передачи радиосигнала необходим следующий комплект оборудования:

• аккумулятор (обычные батарейки);
• контроллер ДУ, подключающийся к нагрузке и сети;
• пульт, напоминающий ПДУ для видео- или телевизионного устройства. Существуют карманные минипульты или устройства-брелоки с 2-6 кнопками; подобные устройства используются для управления небольшой группой приборов.

Контроллер дистанционного управления монтируется в стену, осветительный прибор (стакан люстры) или под натяжной потолок.

Подобное устройство совместимо с различными разновидностями ламп: накаливания, (обычными и компактными), обычными и , вне зависимости от того, расположены ли они единично или группами.

Помимо обычных пультов ДУ существуют также настенные радиопередатчики, имеющие компактные параметры и ограниченное количество командных кнопок. Подобные устройства прикрепляются к вертикальным поверхностям специальными держателями или даже скотчем

При радиоуправлении сигнал передается в виде пакета информации: он содержит команду, адрес прибора, которому предназначено указание, а также контрольную сумму. Радиоволны принимаются сразу всеми приемными устройствами, однако из-за указания адреса на него реагирует лишь прибор, для которого предназначена команда.

Переданная контрольная сумма используется для сверки информации: количество, присланное передатчиком, должно совпадать с числом, подсчитанным приемником. Если результаты расходятся, устройство не срабатывает.

Для стабильной безошибочной работы каждая команда передается передатчикам неоднократно (как минимум, три раза), что несколько замедляет оперативность работы системы. На радиовыключателях обычно также предусмотрена кнопка, позволяющая отключать ДУ и управлять прибором в ручном режиме.

Управление по мобильникам или через интернет

В современных устройствах может быть предусмотрена функция регулировки освещения при помощи смартфона или мобильного телефона. В этом случае управление производится через интернет при помощи спецприложений, которые устанавливаются на смартфон или компьютер. Как правило, программное обеспечение является частью комплекта, прилагаемого к аппарату при покупке.

Упрощенная схема управления источниками света при помощи современных мобильных устройств. Применение подобного варианта возможно лишь при наличии Интернета

Подобные приборы отличаются большим, практически неограниченным, радиусом действия, однако требуют присутствия Wi-Fi или иного доступа к всемирной сети. При помощи телефонов и смартфонов можно включать/выключать свет, регулировать его интенсивность, задавать устройствам особые режимы (стандартные, пользовательские).

Приборы для выключения света, оснащенные пультами ДУ, могут иметь также добавочные функции, к которым относятся:

• возможность регулировки уровнем интенсивности освещения;
• специально установленная стационарная кнопка, позволяющая отыскать затерявшийся дистанционный пульт;
• оснащенность таймером, датчиком света либо движения.

Важно лишь помнить, что каждая дополнительная опция повышает стоимость прибора.

Выбор системы управления на расстоянии

При подборе аппарата с ДУ необходимо обратить внимание на ряд факторов. Следует проверить, соответствует ли мощность силового блока аналогичному показателю осветительного прибора, а также требуемому для питания выключателя напряжению. Последнее должно совпадать с количеством вольт в сети, к которой планируется подключать дистанционное устройство.

Устройство современного дистанционного выключателя, обладающего рядом дополнительных функций: реагирование на движущиеся объекты, защита от природных явлений и другие

Желательно также оценить необходимость дополнительных функций, которыми часто оснащаются модели: с одной стороны, они заметно расширяют сферу применения прибора, с другой – в конкретных ситуациях они часто остаются невостребованными.

Наконец, определенное значение имеет дизайн приспособления, его форма, цвет, размеры, наличие дополнительной подсветки, другие факторы.

Достоинства и недостатки устройств ДУ

Приборы, позволяющие управлять освещением при помощи пульта управления, имеют определенные плюсы и минусы. Наиболее важным достоинством является легкость установки и простота подключения: монтаж приспособления не требует особых знаний.

Привлекает внимание комфорт в эксплуатации и возможность плавной регулировки осветительных приборов. В ряде моделей присутствует также функция программирования устройства, с помощью которой можно задать «эффект присутствия».

В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире.

Как правило, производители выпускают комплект оборудования, необходимого для возможности дистанционной регулировки осветительными приборами. Силовой блок требуется подключить к имеющейся электросети

Использование ДУ-приборов способствует снижению расхода электричества, а также продлению службы различных видов ламп. Кроме того, дистанционный выключатель дает возможность одновременно управлять с одного пульта сразу несколькими источниками света или даже другими приборами.

К недостаткам подобных устройств можно отнести случающиеся ложные или самопроизвольные срабатывания; слабый радиосигнал, который может не пройти сквозь препятствие; возможное воздействие на кардиостимуляторы или слуховые аппараты.

Выключатели, находящиеся на открытом воздухе, могут некорректно работать из-за атмосферных осадков. Кроме того, у пульта управления в самый неподходящий момент могут сесть батарейки.

Подключение дистанционных выключателей

Схема монтажа подобных устройств часто зависит от лампочек, с которыми предстоит работать прибору, а также от других факторов, поэтому перед началом сборки следует тщательно изучить инструкцию, прилагаемую к модели.

Как правило, изделия рассчитаны на стандартное напряжение 220 вольт, однако при специфических требованиях светильника этот показатель может быть занижен.

При подключении любой модели выключателя с дистанционным пультом требуется соблюдать правила безопасности. Запрещается прикасаться к оголенным проводам, не отключив питание

Если система включает в себя прибор, понижающий напряжение, первоначально требуется смонтировать блок управления, а уже затем трансформатор. При нажатии кнопки на ДУ-пульте силовой блок подает питание либо непосредственно на лампочку, либо на понижающий трансформатор (в зависимости от источника света). Чаще всего подобная схема применяется при освещении комнат светодиодами.

В зависимости от модели, силовой блок может иметь один или несколько каналов: последний вариант позволяет одновременно управлять сразу несколькими приспособлениями.

Обзор популярных моделей ДВ

Подобную электрическую технику выпускают производители разных стран.

Популярные радиовыключатели Wookee

Дистанционные приборы, производимые этой фирмой, состоят из комплекта, включающего блок приема радиосигнала и пульт удаленного управления. Для комфортного использования в набор входит также держатель. Специально сделанные на нем отверстия позволяют легко прикрепить эту деталь к вертикальной поверхности обычными саморезами.

Модели оснащены двумя переключателями, благодаря чему приборы могут функционировать с различными электросетями. Предельная нагрузка в каждой может достигать 500 Вт. Радиус функционирования аппарата составляет 100 метров на открытом пространстве и 20 метров в помещении. Чтобы устройство работало корректно, рекомендуется установить его вместе с реле в распределительной коробке.

«Ноотехника» – на основе инфракрасных волн

Известная белорусская компания выпускает линейку выключателей с дистанционным управлением на основе инфракрасного излучения «Сапфир». Представленные в серии модели выполнены из полимеров высокого качества, имеющих преимущественно белый цвет.

Дистанционные выключатели марки «Сапфир» выпускают в широком ассортименте. Их действие основано на принципе воздействия инфракрасного излучения. Модели различаются как дизайном, так и техническими характеристиками

Изделия оснащены диммерами, позволяющими регулировать мощность потока энергии, что продлевает срок эксплуатации ламп. Заданные во время последнего включения параметры сохраняются при новом запуске прибора, а это сокращает время на выбор нужного параметра яркости.

Во многих моделях предусмотрена функция имитирования присутствия в доме хозяина, связанная с периодическим выключением/включением ламп в доме. К недостаткам моделей этой фирмы можно отнести низкочувствительные сенсоры, из-за чего затруднено ручное управление: для корректной работы все манипуляции требуется выполнять ладонью.

Немецкое качество и дизайн марки Jung

Известная немецкая компания, производящая электротехническую продукцию, уделяет внимание как качественному механизму, так и безупречному дизайну.

Модели дистанционных выключателей света, произведенные на предприятиях этой фирмы, обладают стандартным набором функций, высоким качеством сборки, использованием первосортных деталей и комплектующих. Широкий ассортимент разнообразно оформленных изделий позволяет подобрать модель, которая безупречно впишется в самый изысканный интерьер.

В каталоге компании представлены линейки приборов «антрацит» (с черными полированными поверхностями), яркие модели, выполненные из акрила и цветного стекла, универсальные изделия традиционной формы, выполненные из стали и алюминия, демократичные устройства из пластика.

Отдельная серия объединяет приспособления с защитой от влаги, которые предназначены для использования в помещениях с повышенным содержанием водяных паров, например, в ванных комнатах.

Практичные модели «Мастер Кит»

Наиболее популярными устройствами этой марки являются дистанционные выключатели МК343 и МК344. Первый вариант позволяет дистанционно переключаться по двум независимым радиоканалам (допустимая мощность каждого 300 Вт).

При этом, если силовой блок снабжен радиатором, прибор выдерживает мощность в 1000 Вт. Для управления устройством используется брелок-передатчик, оснащенный четырьмя кнопками.

Более продвинутой модификацией считается модель МК344, которая предусматривает не только включение/выключение, но и плавную регулировку интенсивности света по двум отдельным каналам.

Все функции можно выполнить при помощи 4-х кнопок на пульте: две из них служат для подачи нагрузки, а две оставшиеся – для управления яркостью ламп.

Компактные и удобные в применении СОСО

Компания специализируется на выпуске беспроводных выключателей небольших размеров. Подобные устройства, способные функционировать с большими мощностями (до 3,5 кВт), можно разместить в монтажной коробке за сетевым выключателем или розеткой.

Компактный дистанционный прибор, имеющий размер и форму обычной лампы. Оригинальная конфигурация позволяет разместить устройство в обычный патрон люстры. Прокладки проводов при этом не требуется

Силовой блок в этом случае монтируется следующим образом. Выбрав соответствующий показатель нагрузки, необходимо отключить питание сети. Аналогично обычному выключателю устанавливается силовой блок, который необходимо подключить к фазе и нулю.

На схеме представлена установка в монтажной коробке радиовыключателя СОСО ACM-1000. Соединение проводов производится посредством клеммников, скрутка не рекомендуется

Провод фазы сети (коричневый) проходит через клеммник и подается к L-клемме силового блока, тогда как нулевой – прикрепляется к клемме N. Розетка же, в свою очередь, подсоединяется к блоковым выходным клеммам N и L, после чего на нее можно устанавливать прибор.

Важно также активировать режим запоминания команды, для чего необходимо нажать соответствующую кнопку. После этого нужно подать с радиопульта сигнал. Показателем запоминания этой информации является двойное мигание светодиода.

С правилами и ориентирами выбора беспроводного выключателя света ознакомит , полностью посвященная этому интересному вопросу.

Выводы и полезное видео по теме

Помещенный ниже ролик содержит обзор устройства дистанционной модели управления освещением:

Подробная инструкция по подключению двухканального прибора дистанционного управления к люстре:

При помощи разнообразных выключателей света с дистанционными пультами управления можно удаленно регулировать работу осветительных приборов. Такие устройства повышают уровень жизни, способствуют увеличению срока службы светильников и сокращают расходы на электричество.

Широкий ассортимент приборов этого типа позволяет подобрать модель, соответствующую потребностям и возможностям пользователя, а легкость установки способствует выполнению самостоятельного монтажа изделия с минимальной затратой времени и сил.

Расскажите о том, как подбирали выключатель с пультом для обустройства собственной квартиры/дома. Возможно, вы располагаете полезными технологическими нюансами, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, публикуйте фотоснимки по теме статьи.

Современные технологии не стоят на месте, поскольку все больше факторов, вредящих нашему зрению, и посему вопрос о грамотном освещении стоит ребром. Поскольку мода на собственные огромные дома снова появилась, одним из наиболее важных и значимых изобретений в нашем мире является дистанционный выключатель. Устройство позволяет контролировать осветительные приборы не только в здании, но и за его пределами.

Главными плюсами дистанционных выключателей является то, что управление световыми приборами возможно из любой точки дома. Для их подключения используется уже имеющаяся сеть, а это значит, что вам не нужно прокладывать новый кабель. Появляется возможность управления всеми приборами сразу или их группами. Многообразие выбора данного товара позволяет вам найти именно тот, что будет подходить вашему дому.

Управление при помощи пульта управления

Некоторые модели позволяют выполнять регулировку светом благодаря пульту управления – выключатели с пультом для управления. При нажатии на кнопку включения, цепь управления начинает свою работу, благодаря этому катушка получает питание. Достаточно удобное и надежное устройство, которое позволяет контролировать свет, не вставая с дивана.

Самое удобное применение данных выключателей в спальне. В более масштабных комнатах пульт может теряться или быть далеко от вас. В интернете имеется огромное количество фото дистанционных включателей разных видов, в частности, представлены модели с дистанционным управлением для наглядного изучения.

Беспроводные выключатели света

Неудивительными сегодня являются и беспроводные выключатели света. Главным их преимуществом является то, что вам не придется долбить стены каждый раз, включая свет, следовательно, у вас не будет засаленных кругов на обоях.

Также его можно установить в абсолютно любом месте вашего дома или квартиры, практически не испортив дизайна стены. Он охватывает большие участки и способен контролировать весь дом.

Особо полезное его качество – минимальный заряд тока. Если вдруг у вас имеются дети, которым все интересно, то это устройство для вас. Даже если они его разберут, то ничего с ними не случится.

Само по себе устройство небольшого размера, закладывать его можно в сам осветительный прибор. Беспроводных выключателей достаточно немного, они подразделяются лишь на три признака: сколькими светильниками они могут управлять, способ управления и возможность регулировки осветительными приборами. Главная его особенность – легкая установка, не требующая сил профессионала.

Подключение выключателей

В подключении дистанционных выключателей нет ничего сложного. При желании вы можете с легкостью своими руками установить устройство. Приемник имеет два или четыре провода, которые из него выходят, это зависит от того сколькими группами светильников он управляет.

Один из проводов это вход, другие же – выход. Для установки подобного устройства мастеру необходимо разорвать фазу, которая подает питание на осветительный прибор, а его просто последовательно включить в цепь.

По поводу самого выключателя все гораздо проще, чем кажется на первый взгляд. В стене высверливается отверстие, в него устанавливается стандартный подрозетник, а дальше нужно действовать как и с установкой обычного выключателя.

Когда устанавливают беспроводное устройство, все становится еще проще. Здесь вовсе провода не нужны, мастер просто закрепляет кнопку в коробочке, и готово. Как вы можете заметить, все не так уж сложно. Для установки дистанционных выключателей глубоких познаний в электрике не требуется. Вам достаточно просто знать немного о движении тока в цепи.

Подключение выключателя с пультом

Подключить дистанционный выключатель хоть с пультом, хоть беспроводной, не составит великого труда. Главное, это иметь минимальные знания электрики. Иметь представление о том, что такое фаза и цепь. Знание того, что нужно делать, какой провод к чему относить.

Установка дистанционных выключателей не займет у вас много времени и сил, поэтому совершенно никакой надобности вызывать мастера для установки. Человек, даже слабо разбирающийся в электрике, сможет установить дистанционный выключатель своими руками. Ведь система установки дистанционного выключателя фактически ничем не отличается от установки обычного выключателя в квартире. Подключение данных устройств происходит максимально близко к осветительному устройству.

Выбор устройства и его разновидность

Хорошее освещение является залогом нашего здорового зрения. Поэтому к выбору выключателей, будь то дистанционные устройства или обычные, нужно подходить с крайней осторожностью и внимательностью. Для частных двухэтажных домов хорошо подойдут дистанционные выключатели. Выключатели с пультом управления будут наиболее удобны в спальнях, где вы ляжете и сможете спокойно управлять освещением, зная, что пульт находится всегда в одном месте.

Для залов и гостиных наиболее удобными и рекомендуемыми будут беспроводные дистанционные устройства. Так же они удобны в использовании на участке, например, в беседке. Выключатели с пультом, все же подходят больше для домов или масштабных квартир с несколькими комнатами.

Главное помнить, что чем сложнее система управления устройства, тем больше она склонная к перепадам напряжения. А самые продаваемые товары являются наиболее кратковременными. При выборе дистанционного устройства, нужно опираться лишь на свои знания и особенности электрики и дизайна вашего дома. Каким будет дистанционное устройство у вас, выбирать вам!

Какие же выключатели все-таки лучше? С пультом, беспроводные, с датчиком движения или же реагирующие на звук? Определенного ответа на данный вопрос нет. Как говорится, на вкус и цвет… Каждый прибор дистанционного управления по-своему хорош. У каждого есть свои плюсы и минусы. Также каждый хорош в своем применении, если определить его в подходящее для него место.

У нас есть множество фирм по продаже дистанционных выключателей, и у каждой индивидуальные особенности товара. Большей популярностью пользуется белорусская фирма «Ноотехника» со своими выключателями Сапфир. Товар данной фирмы исключительно белого цвета. Устройства способны регулировать яркость, что способствует долгому использованию ламп.

Главной новинкой функций товара является способность периодического включения и выключения, что создает эффект присутствия хозяев в доме. Это очень хорошая функция для тех, кто часто бывает в длительном отъезде!

Фото дистанционных выключателей
