Как разобрать беспроводные наушники. Как открыть наушники sony. Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры. Ремонт внутриканальных наушников

Данную инструкцию прислал Пётр Слепцов, вот что он пишет:

«Наушникам более двух лет, аккумулятор, естественно, уже «устал» и заряд держит весьма недолго. Решил разобрать эти беспроводные наушники, чтобы понять устройство, а в дальнейшем и заменить старый аккумулятор. Думаю поставить, если позволит место, такой же никель-кадмиевый плоский аккумулятор, но ёмкостью побольше.... В интернете не нашел, как разобрать наушники Rapoo H1030. И вот, родилась такая инструкция:)...».

Итак, как разобрать и ремонтировать беспроводные наушники Rapoo H1030? Инструкция.

1) Сначала нодо снять мягкую подкладку.
2) Теперь, между центральной вставкой с надписью Rapoo и серой большой крышкой, просуньте что-то тонкое (отвёртку, скальпель или лезвие ножа), и насколько это возможно, аккуратно, поджимая защёлочки тонкой отвёрточкой (см. фото), снимите крышку наушника. У меня, кстати, поскольку я делал это первый раз и не знал в каких местах находились защёлки, оторвалось одно крепление.

3) Снять планку с надписью Rapoo. Она легко снимается и даже не закреплена, а просто вставляется штифтами в отверстия.

На фото думаю всё видно, главное смотрите где и в каком месте расположены защёлки, их надо поддеть, слегка отогнуть, создав при этом натяжение, тогда детали наушников легко расщепляются.

А что касается ремонта беспроводных наушников, то здесь, как видите, конструкция простая: стоит маленькая платка с чипами и аккумулятор. Электроника, как правило, в таких наушниках надёжная, а самый ненадёжный элемент - это аккумулятор, его и приходится периодически менять, плюс, конечно, могут быть различные обрывы проводков, ну это легко устраняется.

Как видите на фото выше, здесь стоит плоский аккумулятор - на 3,7 V 360 mAh, а если выломать некоторые пластиковые перегородки - то места в корпусе наушника достаточно, чтобы туда вставить аккумулятор на 700 mAh и более, например с телефона "Nokia".

Собирать беспроводные наушники намного легче чем разбирать, т.е. всё в обратном порядке надо назад просто позащёлкивать, если, конечно, эти защёлки небыли сломаны. Тогда придётся вклеить пластиковые стоечки, сделать в них отверстия и скрепить делали маленькими саморезами, из магнитофонной кассеты например.

Теперь что касается самых наушников, если кому-то будет интересно. Задумка, сделать беспроводные наушники, хороша и вещь довольно удобная, поскольку не привязан жёстко к компьютеру, можно отойти от него, пойти попить кофе, например, не прерываясь прослушивать свою любимую аудиокнигу или музыку, и не мешая при этом окружающим.

Но, в этой модели есть и некоторые недостатки: микрофон не вынесен, а встроен в корпус самих наушников, что искажает звук и уменьшает их чувствительность. Для прослушивания музыки это никак не отразится, а вот при общении в Skype - уже существенный недостаток. А также хотелось бы иметь побольше ёмкость аккумулятора.

Время работы наушников, в варианте модели Rapoo H1030 - 8 часов, при 50% громкости, и 4 часа - при 80%, а когда аккумулятор подносится и того меньше. Зарядка, хоть и не продолжительная - около 2-х часов, но хотелось бы её делать пореже. Поэтому, при выборе наушников, выясните, для чего они вам нужны. Возможно лучше доплатить и взять наушники с хорошим микрофоном, или купить вот такие, эконом вариант, а при общении в Skype использовать обычные проводные наушники.

Пол года назад я купил дочери в подарок беспроводные наушники Meizu Pop. Они были дороже самых бюджетных моделей аналогичных блютуз гарнитур примерно в три раза, хотя их характеристики не отличаются. Но меня подкупили их дизайн и компактность, для девочки такой подарок мне показался самым подходящим.

Краткий обзор наушников

Беспроводные наушники Meizu Pop, на мой взгляд, будут хорошим подарком, как самому себе, так и кому-то еще. Но, как оказалось, у данной модели попадается много брака, мне, как раз, попалась бракованная модель, о чем я расскажу ниже. Так же на яндекс макете оказалось много отрицательных отзывов, как по звучанию и качеству сигнала, так и по браку.

На момент покупки гарнитура стоила, в среднем, от 6000 до 9000 рублей. Свою модель я купил за 8000 рублей, т.к. искать цену дешевле времени не было, поджимало время на выбор подарка. Сейчас их стоимость, в среднем, 5000 рублей.

Дочурке подарок очень понравился и она сразу же начала их носить. По ее словам, в ухе они сидят хорошо и не выпадают, хотя надевала она их без использования дополнительных ушных распорок, которые идут в комплекте с наушниками.

К звуку и качеству Bluetooth соединения претензий почти нет. Иногда, по словам дочки, сигнал может прерываться, но происходит это редко и особого дискомфорта не вызывает. Качество звука находится на хорошем уровне, я особой разницы не услышал по сравнению со своими беспроводными наушниками Awai и обычной проводной гарнитурой.

Продолжительность работы составляет, примерно, 4 часа, несмотря на то, что производитель заявляет 3 часа беспрерывной работы. Для подзарядки их нужно поместить на свои посадочные места в зарядную станцию, в которой встроен свой аккумулятор.

Для зарядки самой док-станции на ее нижней стороне есть порт USB Type-C. Так же есть возможность беспроводной. Одной зарядки станции хватает примерно на 4 полных зарядки обоих наушников без ее подзарядки от сети.

Таблица с основными характеристиками.

Ремонт наушников

Сначала все было хорошо, гарнитура исполняла свои обязанности отлично, без нареканий. Но через три месяца, когда истекла гарантия, перестал работать правый наушник. Сначала он снова возвращался к жизни, если его потрясти, но после сломался совсем. Еще через два месяца ослабло магнитное крепление правого наушника, а еще через месяц он полностью сломался.

Наушники совсем не работали, т.е. не мигали индикатором, если установить их в станцию на зарядку и не определялись телефоном. Полагаю, мне попалась бракованная модель или подделка. Гарантийный срок в три месяца уже прошел, терять было нечего, и я решил их разобрать, перед тем как отнести на помойку.

Как разобрать наушники Meizu Pop

В интернете нашлось насколько видео инструкций по разборке Meizu Pop своими руками. В целом, процесс оказался не сложным, как всегда, все было собрано на защёлках, которые я так не люблю. Мне больше нравится, когда производители дают возможность разобрать гаджет, открутив пару винтиков без креплений с защёлками.

Мой комплект для ремонта электроники скромен, т.к. я этим профессионально не занимаюсь. В нем нет специальных скальпелей, тоненьких пластинок и прочих инструментов для разборки мелкой техники. Но под рукой оказалось несколько подходящих вещиц, которые позволили мне вскрыть как саму зарядную станцию, так и оба наушника.

Для того чтобы разобрать зарядную станцию, нужно поддеть ее верхнюю часть чем-то очень тонким и плоским. Поддевать нужно аккуратно, отщелкивая защелки по всему периметру. Как всегда, при подобном вскрытии, корпус на стыках легко повреждается и теряет свой товарный вид, но для меня это не было критично.

Внутри корпуса была основная плата с контроллером зарядки, два аккумулятора, катушка беспроводной зарядки, плата с портом USB Type-C. На верхней крышке крепятся 4 прямоугольных магнитика для удержания наушников, по 2 для каждого. Так же есть 2 круглых магнитика, по одному на каждый, выполняющих функцию магнитных концевиков, благодаря им наушник отключается при постановке на зарядку.

Разобрать сами наушники оказалось не так сложно, я аккуратно обстучал их по кругу пассатижами, положив на платочек, а после прошёл по шву канцелярским ножом. Крышечка снялась легко, но при вскрытии я сломал пару пластиковых штырьков, на что так же можно закрыть глаза.

Внутри оказалась плата приема сигнала и управления с микрофоном и микросхемами. К плате из корпуса идут шлейфа с контактами зарядки, динамика и аккумулятора.

Ремонт магнитного крепления станции

У моей гарнитуры один удерживающий прямоугольный магнитик на крышке док станции отвалился. Поэтому наушник слабо примагничивался к своему посадочному месту.

Эту проблему решить было проще всего, т.к. достаточно было приклеить магнитик на место. Но я решил закрепить покрепче не только отвалившийся, но и другие магниты. Как оказалось, держались они тоже на соплях, мне даже показалось, что они вообще не были приклеены.

Проверил, какой стороной магнитики примагничивались к наушнику и по очереди приклеил их обратно на свои места. Для этого я использовал тоненькую полоску термоклея, отрезанного канцелярским ножом от тремоклеевого стержня. Полоску нарезал квадратиками, квадратики заложил в пазы для магнитов. Далее нагрел магниты паяльником, прижимая медным проводом к своим посадочным местам.

В процессе я допустил ошибку. Сильно надавил на один из магнитов, из-за чего на наружной стороне крепления выступил бугорок. Пришлось стачивать его гравером. Немного пострадал внешний вид, но он уже никакой роли не играл.

После проверил, как наушники держались на своих местах, затем собрал док-станцию и приступил к ремонту левого наушника.

Ремонт левого наушника

При разборке левого наушника и изучении платы под лупой я случайно надавил на контакты аккумулятора, из-за чего загорелся индикатор включения. Так я понял, что проблема именно в этих контактах.

Оказалось, что аккумулятор не был закреплен в корпусе и держится только на своих контактах питания, идущих на дорожки платы. Это и привело к поломке, т.к. при тряске дорожка, к которой припаян контакт питания аккумулятора, просто оторвалась от текстолита.

Далее отогнул контакт, паяльником снял с него олово и кусочек оторвавшейся дорожки. При изучении места, откуда она оторвалась, оказалось, что эта дорожка была соединена сквозным каналом с дорожкой на другой стороне платы. При замыкании иголочкой ножки аккумулятора с этим контактом наушник включился.

По хорошему, нужно было снять плату, отпаяв от нее все контакты и припаять новую перемычку к дорожке на обратной стороне платы. Но я решил не тратить время и расплющил медный проводок, залудил его и припаял к тому сквозному контакту, который остался от оторванной дорожки.

После проверил, заряжается ли левый наушник, включается ли индикатор при установке его в док станцию и начинается ли поиск устройства с соответствующей световой индикацией. Все было хорошо, и я собрал его, приклеив крышечку на супер клей в трех местах. Дополнительно закрепил аккумулятор на термоклей, чтобы он не болтался.

Во время ремонта я нашел видео ролик с такой же проблемой. Но у автора было сразу две поломки, а для ремонта он полностью разбирал гарнитуру, отпаивая контакты. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.

Ремонт правого наушника

Проблема с правым наушникам была аналогична левому. Так же от текстолита оторвалась дорожка с припаянным контактом аккумулятора, но уже с другой стороны платы. В этот раз я сразу проверил именно дорожки. Одна из них шаталась, но при надавливании гарнитура не подавала признаков жизни.

При ремонте я действовал так же, как с левым наушником. Отогнул и зачистил контакт аккумулятора и приступил к поиску нужной контактной дорожки на плате, к которой можно припаяться для восстановления контакта.

В этом случае нужно было припаяться к маленькому кусочку оставшейся дорожки, которая уходила под зажим для шлейфа. Если бы она оторвалась немного дальше, то найти и восстановить ее я бы не смог. Зачистил и залудил оставшийся кусочек дорожки и припаял к нему расплющенный медный проводок, соединив с ножкой аккумулятора.

Но при проверке оказалось, что гарнитура работала не всегда, а как-то на половину. При установке ее на зарядку она мигала индикатором, а при извлечении из док-станции переставала подавать признаки жизни.

Оказалось, что у оторванной дорожки был и другой контакт, который шел насквозь на другую сторону платы. Я поступил так же, как сделал и с левым наушником. Не стал отпаивать контакты и снимать плату, а припаялся к этой точке, которая шла на другую сторону.

Теперь наушник полностью работал, как один, так и в паре с левым. Дополнительно закрепил аккумулятор на термоклей и собрал его корпус, капнув в трех местах суперклеем, чтобы приклеить крышечку.

При этом, как и в первом случае, здесь тоже нашел видео с такой же проблемой и именно с правым наушником. Правда, у его автора дорожка не отрывалась от текстолита, контакт просто был плохо припаян и отвалился. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.

Резюмируя итоги

В начале ремонта, я не думал, что не смогу починить гарнитуру своими руками. Но оказалось, что это вполне реально при небольшом опыте ремонта электроники, только с начальными навыками пайки. Дочурка была рада, что снова может слушать музыку без проводов, а я получил дополнительный скилл самостоятельного ремонта и небольшой плюсик в карму.

Показательно, что не работает ни левый, ни правый наушник. То есть один и тот же заводской брак присутствует и там и там. Это со временем приводит к гарантированному выходу устройства из строя, т.к. тряска в процессе эксплуатации в любом случае будет присутствовать.

Производитель беспроводной гарнитуры Meizu Pop не потрудился закрепить аккумулятор в корпусе, из-за чего и происходят почти все поломки в данной модели. Болтающийся аккумулятор со временем просто отрывает дорожки с контактами от текстолита. Так же можно было сделать контакты аккумулятора гибкими, чтобы компенсировать вибрацию.

На креплении удерживающих магнитиков в корпусе док станции так же сэкономили. Они были плохо приклеены на своих посадочных местах. Здесь тоже требовались минимальные затраты, чтобы в принципе избежать возникновения данной проблемы.

Главным компонентом любых наушников является динамик. К сожалению динамики, как любая другая вещь, иногда отправляются в мир иной. Что делать если не работает динамик наушников и можно ли его починить своими руками.

Если у вас не работает левый или правый наушник, это еще не означает что проблема в динамике. В подавляющем большинстве случаев проблема кроется в переломе провода около штекера. Решение этой проблемы дано в статье:

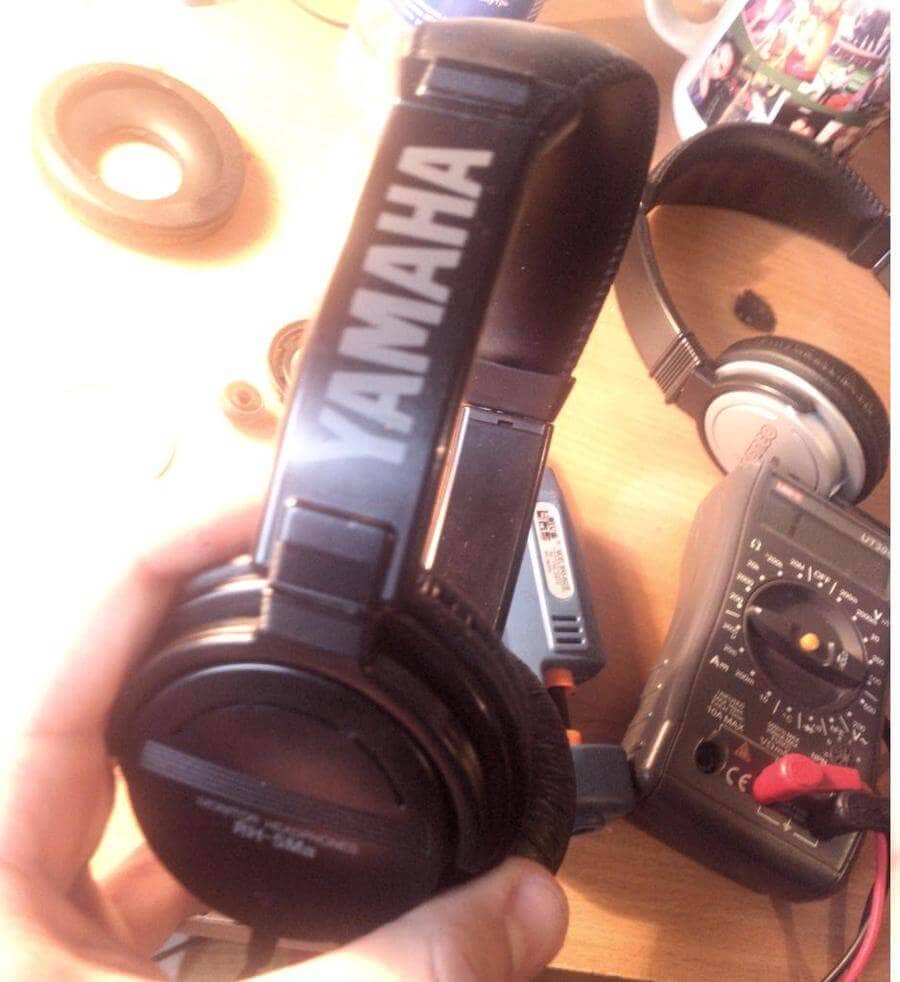

В один из дней у накладных Ямах(RH5-MA) перестал играть правый наушник. Была надежда, что не работает динамик наушников потому, что переломился провод. Но вскрытие показало, что причина кроется в самом динамике. Он сдох….

Самым простым решением проблемы могло стать выкидывание наушников в мусорную корзину. Но было решено попытаться починить динамик. Это было не просто и не идеально, но оказалось реальным. Что делать если не работает динамик наушников и как его починить читайте в статье…

Не работает динамик наушников

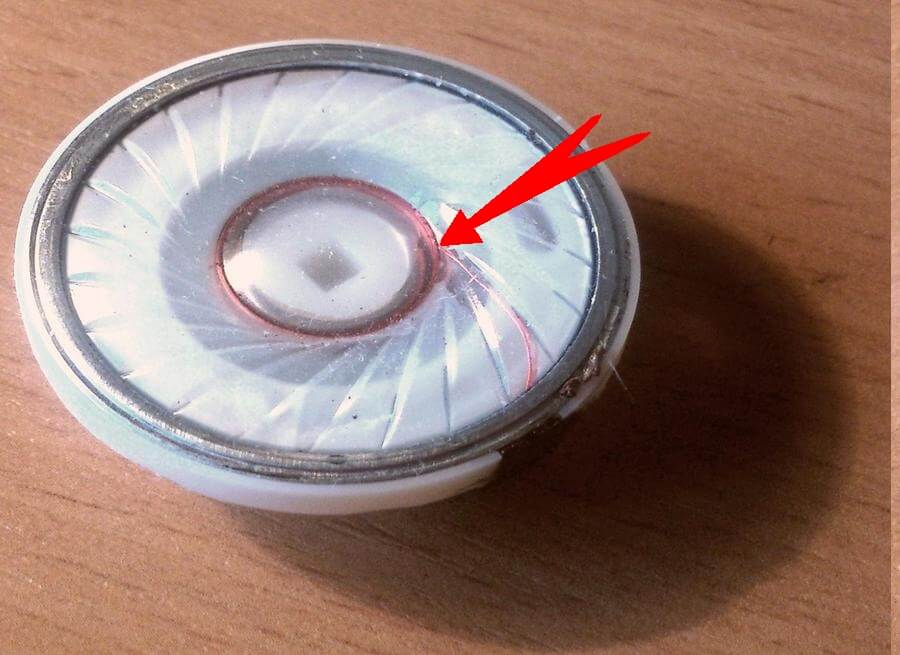

Как выяснилось после вскрытия, не работает динамик наушников от того, что прямо на подходе к катушке переломился подводящий проводок. На это досадное место указывает красная стрелочка.

Этот динамик имеет диаметр 40 мм. Динамики такого размера применяются в подавляющем большинстве накладного типа и зачастую в полноразмерых наушниках.

Это еще не конец?

На этом печальная история наушников, которым кстати было только 2 месяца, могла и закончиться. Но так же не интересно))

По аналогии с динамиками для акустических систем, возникла мысль переселить катушку от динамика других наушников. Но попытка аккуратно оторвать катушку в домашних условиях не увенчалась успехом и положительных эмоций не дала…

Практически сразу пришла другая идея — трансплантировать не просто катушку, а катушку вместе с диффузором от наушников доноров.

Использовать наушники той же ценовой категории просто не имеет смысла, поэтому разумеется доноры — более дешевые наушники. Конечно это не есть хорошо, и про фирменный звук можно забыть, но не все так уж плохо.

В защиту такого решения можно сказать, что магнитная система, которая останется родной, так же оказывает очень большое влияние на звук, возможно даже не меньшее чем диффузор. Помимо этого родной также останется и пластмаска (корзина динамика?), в которой есть звуководы с акустическими фильтрами, рассчитанными производителем.

От идеи к реализации

У динамиков этих наушников есть одна особенность, которую вы наверняка уже заметили — металлическое колечко по периметру. В него был запрессован родной диффузор.

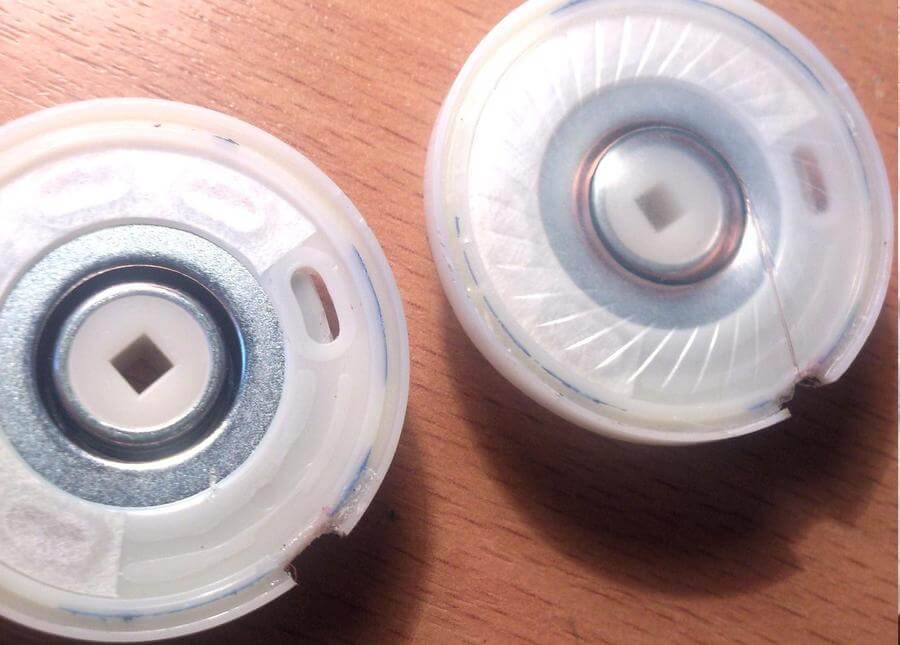

Поддеванием ножа это кольцо было благополучно отклеено.

Аккуратность на этом этапе, по большому счету, не требуется — можно нагло оторвать и выкинуть. Но чтобы починить динамик наушников было проще, лучше уже на родном потренироваться и понять как можно сделать все аккуратно. А то когда запорите донора будет уже поздно)

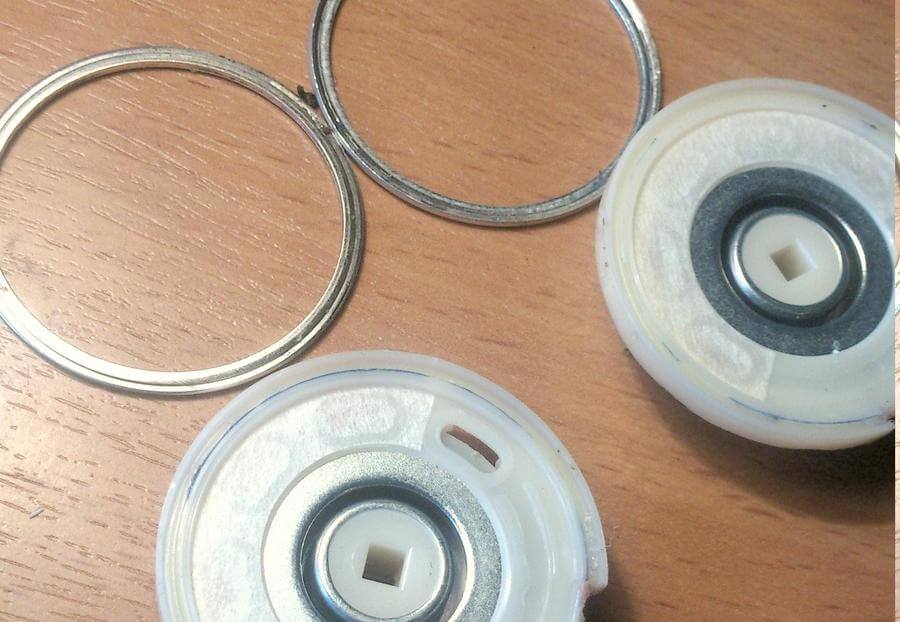

После отклейки родных диффузоров все было тщательно очищено от остатков клея. Следует так же очень внимательно осмотреть магнитные зазоры, т.е. те места где располагается катушка. Они должны быть чистыми. Если в них присутствует какая либо грязь — вычистите ее ватной палочкой смоченной в спирте.

Главное не допускайте попадания металлических частиц в магнитный зазор! Если это все же произошло, то самый простой способ их от туда убрать — просовывать в зазор скотч. Для удобства его лучше сложить пополам, клейкой стороной наружу и собирать на него все частички.

А вот и доноры подоспели

Я думаю итак понятно, что динамики наушников доноров должны обладать теми же размерами. Мне повезло, динамики были диаметром 40мм по внешнему краю, и около 13мм диаметр катушки. Такими же размерами обладает подавляющая часть компьютерных наушников. Но даже среди 40-ка миллиметровых встречаются иногда такие динамики, у которых диаметр катушки больше.

Теперь необходимо собрать всю сосредоточенность в кулак и аккуратно, словно вы кардиохирург, отклеить диффузор. Диффузор проклеен по периметру каким-то резиновым клеем.

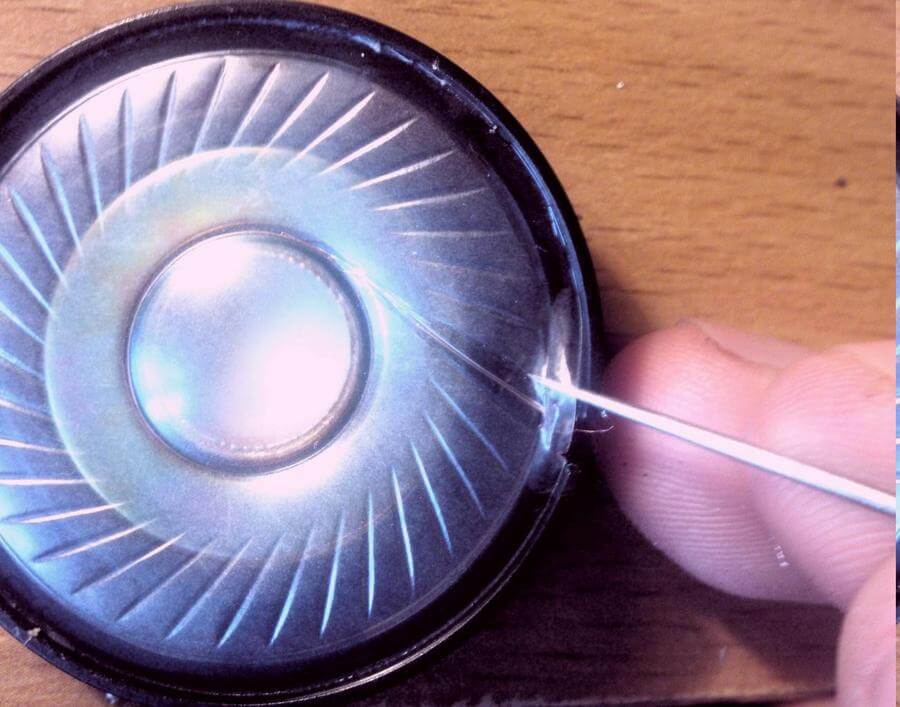

Для того чтобы подцепить диффузор отлично подойдет иголка. Главное — не торопитесь. Диффузор — это тонкая полиэтиленовая пленочка, которая легко тянется и довольно легко рвется.

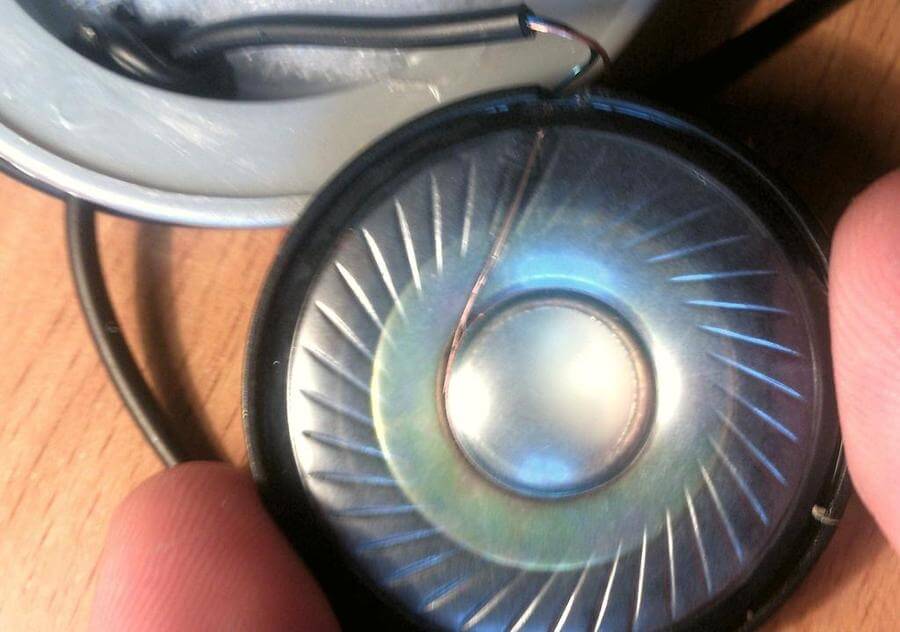

Отклеивать удобнее оказалось с того места, где проходят проводки. Перед этим проводки были отпаяны от контактов. По мере отклеивания так же активно использовался нож. Поддевая острие ножа под диффузор и прижимая сверху пальцем мееедленно отклеиваем диффузор и продвигаемся так по кругу.

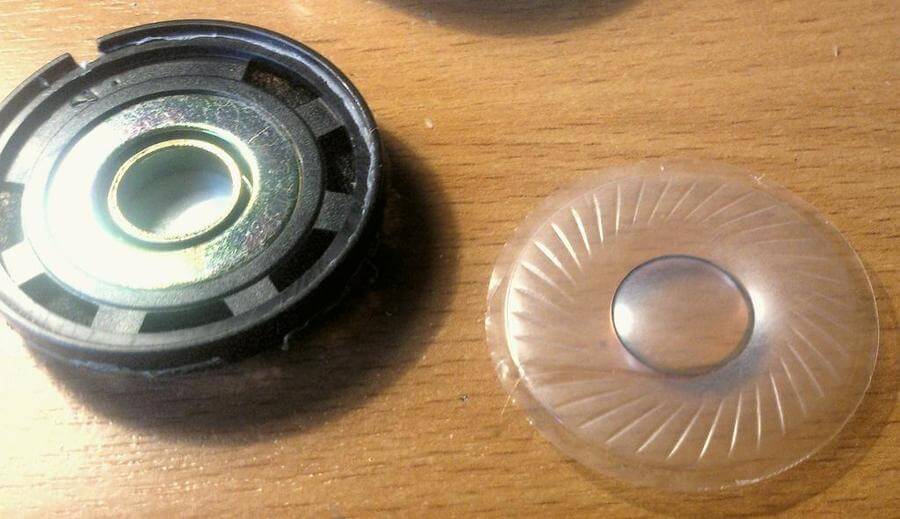

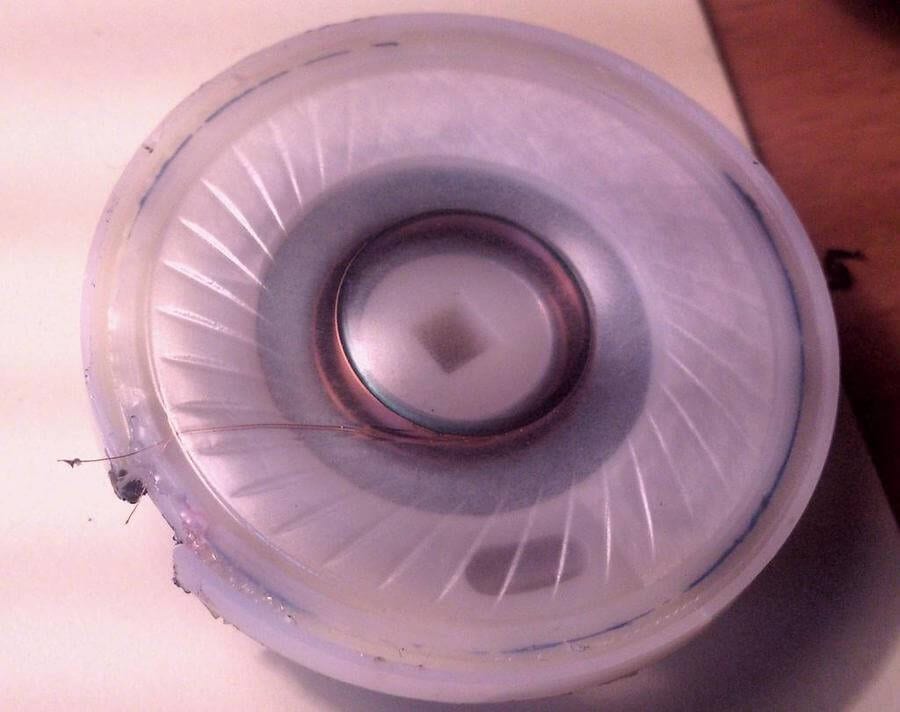

Как итог имеем то что нам и требовалось — донора для ремонта динамика наушников. Проделываем аналогичные операции и со вторым динамиком.

Аккуратнее с проводками

Очень часто производители заливают клеем проводки идущие от контактов к катушке и не всегда можно извлечь их неповрежденными. Даже если проводки оторвались на краю диффузора можно проделать следующий трюк- отклеить проводки от диффузора. Затем немного отмотать с катушки, после чего приклеить их обратно, но уже под другим углом.

Если катушка разматывается неохотно, то не стоит усердствовать — можно легко порвать проводки. Лучше приклеить их поперек диффузора. Так можно удлинить торчащие конци проводков практически на сантиметр, чего более чем достаточно.

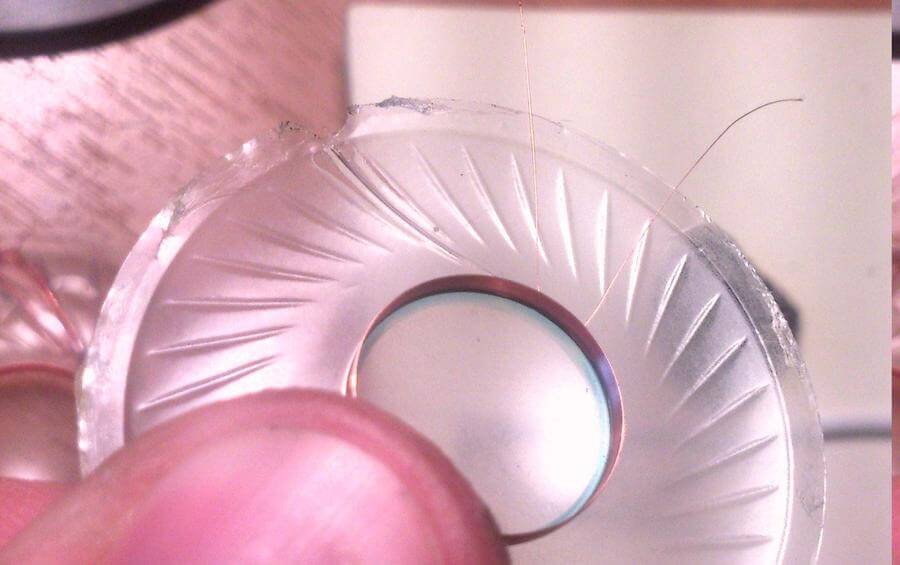

На фото — тестовый диффузор с которым проводились эксперименты

Лудим проводки

Для того чтобы потом можно было сразу подпаять проводки к контактам — лучше уже на этом этапе их залудить, т.е. Покрыть их оловом.

Внимание — не забывайте тот факт, что проводки непосредственно касаются диффузора, а медь, из которой они изготовлены, отлично проводит тепло. Так можно легко оплавить и деформировать диффузор.

Часто проводки покрывают лаком, который не сгорает даже от паяльника. В таком случае поможет таблетка аспирина. Можно конечно ее выпить и она поможет от вчерашнего похмелья, но в нашем случае от нее будет больше толку, если положить на нее проводок и лудить прямо на ней. Но в любом случае не забываем, что делать все нужно быстро и ждать пока проводки остынут иначе диффузор отправится в мусорку.

Образующиеся пары токсичны! Указанными фокусами с аспирином желательно заниматься в хорошо проветриваемом помещении.

Припаиваемся

Куда и кого следует припаивать? Все очень просто. Катушка динамика — это просто скрученный и склеенный кусок провода . Как такового понятия плюса и минуса у самой катушки нет. Обычно за плюс принимают начало катушки, а за минус его конец.

Но не стоит заморачиваться. Полярность легко определяется после припайки. Лучше припаивать так, чтобы оба проводка свободно дотягивались.

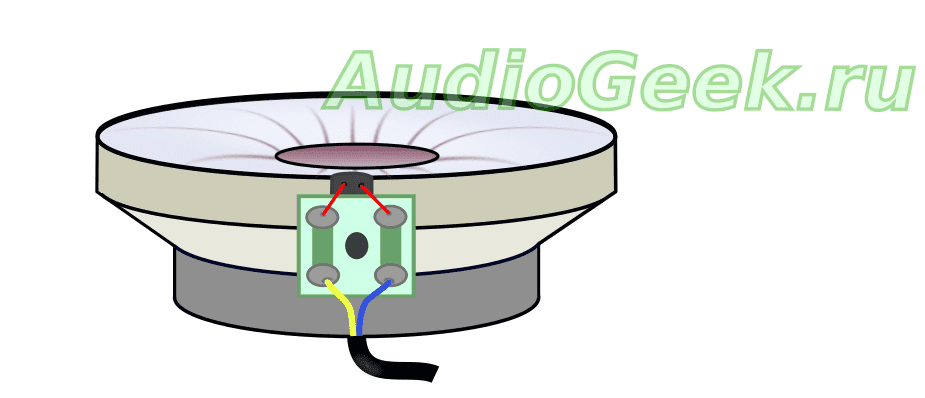

У каждого динамика есть контактная группа. Чаще всего это кусочек стеклотекстолита с четырьмя контактами. При этом левые два замкнуты между собой, а правые два- между собой. Проводки катушки припаиваются к двум верхним контактам, а провода, идущие от штекера к двум нижним (желтый и синий ). Таким образом цепь и замыкается.

С контактами разобрались. Настала пора примерить новый диффузор. Для этого нам какраз и потребуется припаять проводки катушки к верхним двум контактам. Если один или обо проводка не дотягиваются до контактов — то припаиваем дополнительно кусочек проволочки к площадкам. А уже к проволочке припаиваем проводки катушки

Приклеиваем диффузор

Настал черед приклейки диффузора к пластиковой основе. Я предпочел использовать Момент. Обязательно предварительно опробуйте клей на аналогичном материале. Клей Момент суперцемент — привел к подплавлению и необратимой деформации. Для максимальной аккуратности при нанесении лучше использовать большую иглу.

На этом этапе очень важно правильно отцентрировать динамик, иначе потом он будет задевать катушкой магнитную систему. Для центровки я подпаял к еще непроклеенному динамику провод, для его подключения к аудиоустройству и включил трек. При этом придерживая диффузор, дабы не оборвать провод. Не стоит включать слишком громко, даже на малой громкости вы отчетливо услышите жужжание при задевании.

Постарайтесь найти положение, чтобы катушка максимально симметрично входила в зазор и при этом не задевала. Запомните его. После этого придерживая пальцами диффузор промажьте его клеем в районе проводов, просовывая иголку с клеем под диффузор. При этом трек можно оставить включенным, чтобы сразу обнаружить малейший перекос.

Подкладываем что-либо под динамик и мажем клеем по периметру. И опять же следует при включенном треке, постараться аккуратно посадить диффузор так, чтобы ничего не звенело и не пердело.

После этого желательно придавить ушком иголки краешек диффузора. Если где-то он не приклеился, то во первых динамик начнет издавать призвуки, а во вторых будет провал по низким частотам. Поэтому дополнительно промазываем клеем по периметру поверх края диффузора.

Не забываем проверять катушку на обрыв измерением сопротивления. Сопротивление подобным динамиков как правило около 32 ом. Проверить катушку стоит так же сразу после отклейки ее от доноров.

Промазав клеем, кольцо было вставлено на положенное место.

Как определить полярность динамиков

В процессе пайки проводки катушки могли быть перепутаны. Для того, чтобы определить фазировку динамика, удобнее всего воспользоваться маленькой батарейкой на 1.5 вольта. Припаиваем пару проводков к динамику и их концами ненадолго прикасаемся к разным полюсам батарейки.

При одной полярности диффузор динамика поднимется, при противоположной полярности — втянется в катушку. Можно принять за положительную полярность подъем диффузора. Смотрим как подключена батарейка и на динамике отмечаем плюс и минус.

Проделываем это с обоими динамиками, после чего смело припаиваем подводящие провода и собираем наушники.

Что получилось

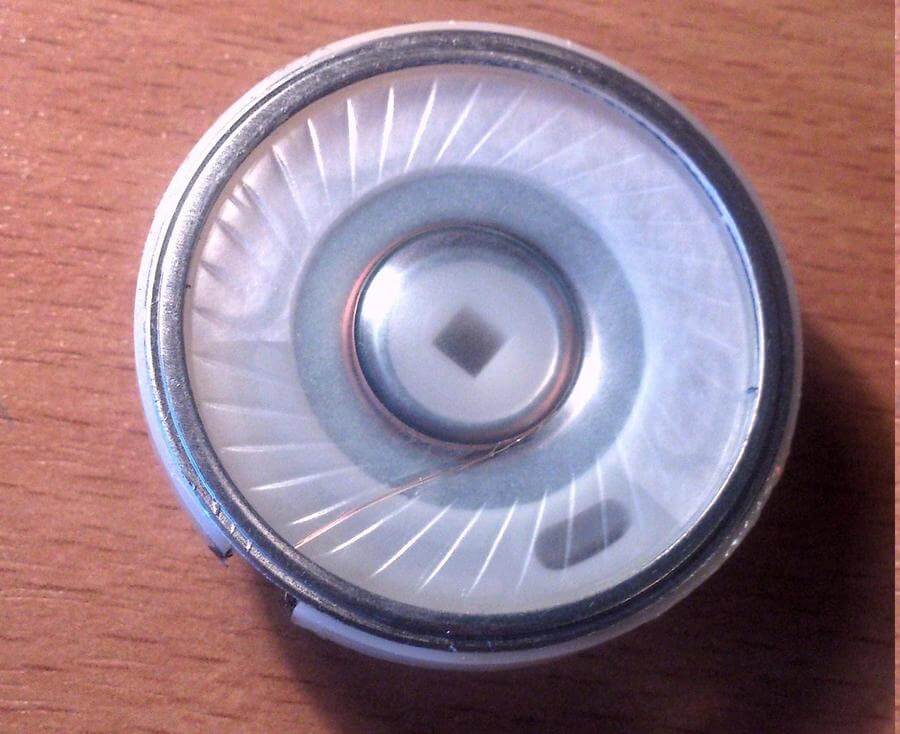

Конечно звук уже не тот. Он стал лучше того, что было у доноров, но несколько хуже, чем у оригинальных динамиков ямах. Но дело даже не в звуке. Я, честно говоря, даже получил удовольствие от самого процесса)

Эти наушникам пришлось еще дважды пережить подобные манипуляции по разным причинам, и в зависимости от использованных диффузоров доноров звук приобретал разные оттенки. В одном случае НЧ прибавились, а ВЧ присели — видимо купол диффузора был недостаточно жестким. При совсем дешевых донорах — выпятились средние частоты.

Путей для экспериментов со звуком — море! Очень увлекательное времяпровождение:) два часа проходят как на одном дыхании, пока напряженно занимаешься кропотливыми манипуляциями, а потом радуешься как ребенок, что все таки получилось))

Материал подготовлен исключительно для сайта

Беспроводная гарнитура, посредством которой звук с телефона передается непосредственно в ушную раковину человека, без сомнения очень удобное и практичное устройство.

С ее помощью руки остаются свободными и позволяют безопасно управлять автомобилем или просто делать повседневные дела, общаясь при этом по мобильной связи.

По мимо удобства, считается, что излучения от «голубого луча» намного безопасней мощного излучения, исходящего непосредственно от мобильного телефона. Для многих это очень весомый аргумент в пользу блютуз гарнитуры.

Например, его можно с успехом ремонтировать или модернизировать. Ниже в этой статье будет описан вариант ремонта блютус гарнитуры, а именно замена слухового динамика.

В каких случаях это может понадобиться?

1. Когда при покупке гарнитуры, на максимальной громкости в шумном месте, ничего не можно разобрать из разговора, а вернуть обратно в магазин нет возможности.
2. Когда со временем слуховой динамик частично или полностью выходит из строя.

Речь пойдет о замене слухового динамика.

Вот, на фото обычная гарнитура с проблемой громкости динамика.

Заменить этот динамик, даже на такой же оригинальный, может ничего не дать, поэтому замена будет происходить на слуховой элемент с дешевых, возможно с полурабочих наушников.

Главное подобрать элемент с самой высокой громкостью на выходе.

Для этого - если есть несколько наушников,- необходимо подключить каждые по очереди и оценить громкость звука при одинаковом уровне, выставленном на телефоне.

Но сначала нужно снять старый динамик. Делать это необходимо при выключенном приборе.

Когда динамик отклеен, аккуратно отпаиваем от него провода.

Длины оставшихся проводов будет вполне достаточно для комфортной пайки другого элемента. Можно еще немного, пинцетом подтянуть их, что даст дополнительную длину.

Разбираем наушник и отклеиваем его динамик.

Прикладываем припаянный динамик к корпусу, и по кругу, с натяжкой обматываем его черной ПВХ лентой.

Включаем устройство и проверяем его работу.

После такого ремонта, гарнитурой можно прекрасно пользоваться и звук будет намного лучше оригинального.

Наушники состоят из провода, штекера и двух динамиков. Дополнительно гарнитура комплектуется микрофоном и регулятором громкости. Любой из этих элементов со временем выходит из строя. Перед выполнением ремонта нужно выяснить, как разобрать наушники, чтобы не сломать их окончательно.

Разборка и ремонт штекера

Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.

Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.

Рекомендации: Как самостоятельно починить наушники, если один перестал работать
, Наушник не работает: диагностика поломки, способы ремонта
, Ремонт наушников своими руками

Процедура восстановления штекера состоит из следующих шагов:

Штекер откусывают кусачками от кабеля наушников.

Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.

Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.

В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.

Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.

Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.

Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.

Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.

Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

Жилы кабеля припаивают к контактам штекера. Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером. Проще подключить штекер в разъем мобильного телефона или компьютера.

Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.

В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.

Разборка вакуумных наушников

Провод может переломиться не только на штекере, но и возле динамика. Чтобы в вакуумных наушниках к этой детали добраться выполняют следующие действия:

На корпусе наушника находят шов. По нему пытаются сделать надрез острым ножом. Корпус слегка прижимают пассатижами, чтобы шов разошелся.

Когда корпус развалиться на две части, на обозрении появится тыльная часть динамика с контактами. Паяльником отпаивают поврежденные жилы, но сначала помечают маркером цвет изоляции, чтобы не перепутать провода.

От общего кабеля гарнитуры отрезают поврежденный кусок. У исправного провода зачищают жилы, после чего припаивают их к контактам динамика с соблюдением пометок цвета изоляции.

Работу вакуумной гарнитуры проверяют, подключив к разъему телефона или компьютера. Если из динамиков исходит не прерывистое качественное звучание, половинки корпуса наушника склеивают.

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Разборка корпуса микрофона с регулятором громкости

Наушники для компьютера производят с регулятором громкости и микрофоном. Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.

Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.

Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.

Разборка наушников любой марки происходит несложно. Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно.

Тематические материалы: Нет звука в наушниках
, Распиновка наушников
, Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
