Как работает мобильный (сотовый) телефон. Как работает сотовая связь. Экскурсия по белгородским высоткам Как работает мобильная сотовая связь

Многие ли из нас задумываются, что происходит после того, как мы нажимаем кнопку вызова на мобильном телефоне? Как работают сотовые сети ?

Скорее всего, нет. Чаще всего мы набираем федеральный номер собеседника на автомате, как правило, по делу, поэтому что там и как устроено нас не интересует в конкретный момент времени. А ведь это удивительные вещи. Как можно позвонить человеку, находящемуся в горах или посреди океана? Почему во время разговора мы можем плохо слышать друг друга, а то и вовсе прерваться. Наша статья попробует пролить свет на принцип работы сотовой связи.

Итак, большая часть плотно заселенной территории России, покрыта так называемыми БС, что без сокращения именуются Базовыми Станциями. Многие могли обращать на них свое внимание, путешествуя между городами. В открытом поле, Базовые станции больше похожи на вышки, которые имеют красный и белый цвет. А вот в городе такие БС продуманно размещены на крышах нежилых высоток. Эти вышки способны поймать сигнал от любого сотового телефона, находящегося территориально в радиусе не более, чем 35 километров. "Общение" между БС и телефоном происходит через специальный служебный или голосовой канал.

Как только человек набирает нужный ему номер на мобильном устройстве, аппарат находит самую близко расположенную к нему Базовую Станцию поэтому специальному служебному каналу и просит у нее выделить голосовой канал. Вышка после получения запроса от устройства отправляет запрос на так называемый контроллер, который сокращенно будем называть BSC. Этот самый контроллер перенаправляет запрос уже на коммутатор. "Умный" коммутатор MSC определит, к какому оператору подключен вызываемый абонент.

Если оказывается, что звонок совершается на телефон внутри одной сети, например от абонента Билайн другому абоненту этого оператора, или внутри МТС, внутри Мегафон и так далее, то коммутатор начнет выяснять местоположение вызываемого абонента. Благодаря Home Location Register коммутатор найдет, где находится необходимый человек. Он может быть где угодно, дома, на работе, на даче или вообще в другой стране. Это не помешает коммутатору перевести звонок на соответствующий коммутатор. И тут "клубок" начнет "разматываться". То есть звонок от коммутатора - "ответчика" пойдет на контроллер - "ответчика", затем на его Базовую Станцию и на мобильный телефон соответственно.

Если же коммутатор выяснит, что вызываемый абонент принадлежит другому оператору, то отправит запрос на коммутатор уже другой сети.
Согласитесь, схема достаточно простая, но трудно представима. Как "умная" Базовая Станция находит телефон, отправляет запрос, а коммутатор сам определяет оператора и другого коммутатора. Что такое Базовая станция на самом деле? Оказывается, это несколько железных шкафов, которые располагаются либор под самой крышей здания, на чердаке или в специальном контейнере. Главное условие - помещение должно отлично кондиционироваться.

Логично, что у БС есть антенна, которая и помогает ей "ловить" связь. Антенна у БС состоит из нескольких частей (секторов), каждый из которых отвечает за территорию. Часть антенны, которая расположена вертикально отвечает за связь с мобильными телефонами, а круглая предназначены для связи с контроллером.

Один сектор способен одновременно принимать звонки от семидесяти телефонных аппаратов. Если учесть, что одна БС может состоять из шести секторов, то одновременно она спокойно обслужит 6*72=432 звонка.

Как правило, такой мощности Базовой станции хватает "с головой". Конечно, случаются ситуации, когда все население нашей страны начинает одновременно звонить друг другу. Это новый Год. Некоторым достаточно лишь произнести в трубку заветную фразу «С Новым Годом!», другие же готовы проговаривать часы с безлимитным тарифом от "Корпорации Связи" , обсуждая гостей и планы на всю ночь.

Однако вне зависимости от продолжительности разговора, Базовые станции не справляются, и дозвониться до абонента бывает очень сложно. Но в будние дни большую часть года БС из шести секторов вполне достаточно, тем более для оптимальной загруженности оператору подбирают Станции в соответствии с заселенностью территории. Некоторые операторы отдают свое предпочтение большим БС в целях улучшения качества предоставляемой связи.

Существует три диапазона, в которых может работать БС и которые определяют количество поддерживаемых аппаратов и охватываемое расстояние. В диапазоне 900 МГЦ станция способна охватить большую территорию, а вот в диапазоне 1800 МГц расстояние существенно сократится, зато увеличится число подключаемых передатчиков. Третий диапазон в 2100 МГц предполагает уже связь нового поколения - 3G.
Понятно, что в малонаселенных пунктах целесообразнее установить Базовую Станцию на 900 МГц, а вот в городе подойдет 1800 МГц, чтобы лучше проникать сквозь толстые бетонные стены, причем понадобится этих БС в десять раз больше, чем в поселке. Отметим, что одна БС может поддерживать три диапазона сразу.

Станции в режиме 900 МГц охватывают территорию радиусом в 35 км, однако если в данный момент она обслуживает мало телефонов, то может "пробить" и до 70 км. Естественно, наши мобильные телефоны могут "находить" БС даже на расстоянии 70 км. Базовые Станции разработаны так, чтобы максимально покрывать земную поверхность и обеспечивать большое количество людей связью именно на земле, поэтому при возможности ловить сигналы на расстоянии минимум 35 километров, на такое же расстояние, но в небо, Базовые Станции не "пробивают".

Для того, чтобы обеспечить своих пассажиров сотовой связью, некоторые авиакомпании начинают размещать маленькие БС на бортах самолетов. Связь "небесной" Базовой Станции с "земной" осуществляется с помощью спутникового канала. Так как работа мобильных устройств может помешать процессу полета, бортовые БС легко могут включаться / выключаться, имеют несколько режимов работы, вплоть до полного отключения передачи голосовых сообщений. Во время полета телефон может случайно быть переведен на базовую станцию с худшим сигналом или без свободных каналов. В таком случае звонок прервется. Все это тонкости работы сотовой связи в небе в движении.

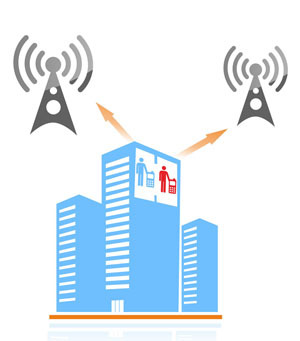

Помимо самолетов, некоторые проблемы возникают и у жителей пентхаусов. Даже безлимитный тариф и ВИП - условия у оператора сотовой связи не помогут в случае разных БС. Житель квартиры на высоком этаже, переходя из одной комнаты в другую, потеряет связь. Это может произойти из-за того, что телефон в одной комнате "видит" одну БС, а в другой он "обнаруживает" другую. Поэтому при разговоре связь прерывается, так как эти БС находятся на относительном расстоянии друг от друга и даже не считаются "соседними" у одного оператора.

Все мы пользуемся мобильными телефонами, но при этом редко кто задумывается - как же они работают? В данной статье мы постараемся разобраться, как, собственно, реализуется связь относительно вашего мобильного оператора.

Когда вы осуществляете звонок своему собеседнику, или кто-то звонит вам, ваш телефон соединяется по радиоканалу с одной из антенн соседней базовой станции (БС, BS, Base Station) .Каждая базовая станция сотовой связи (в простонародье - вышки сотовой связи) включает в себя от одной до двенадцати приемо-передающих антенн , имеющих направления в разные стороны с целью обеспечения качественной связью абонентов в радиусе своего действия. Такие антенны специалисты на своем жаргоне называют «секторами» , представляющими собой серые прямоугольные конструкции, которые вы можете практически каждый день видеть на крышах зданий или специальных мачтах.

Сигнал от такой антенны поступает по кабелю прямо в управляющий блок базовой станции. Базовая станция является совокупностью секторов и управляющего блока. При этом определенную часть населенного пункта или территории обслуживают сразу несколько базовых станций, подключенных к специальному блоку - контроллеру локальной зоны (сокращенно LAC, Local Area Controller или просто «контроллер»). Как правило, один контроллер объединяет до 15 базовых станций определенного района.

Со своей стороны, контроллеры (их также может быть несколько) соединены с самым главным блоком - Центром управления мобильными услугами (MSC, Mobile services Switching Center) , который для упрощения восприятия принято называть просто «коммутатором» . Коммутатор, в свою очередь, осуществляет вход и выход на любые линии связи - как сотовой, так и проводной.

Если отобразить написанное в виде схемы, то получится следующее:
GSM-сети небольшого масштаба (как правило, региональные) могут использовать всего один коммутатор. Крупные же, такие как наши операторы «большой тройки» МТС, Билайн или МегаФон, обслущивающие одновременно миллионы абонентов, используют сразу несколько объединенный между собой устройств MSC.

Давайте разберемся, зачем нужна столь сложная система и почему нельзя подключить антенны базовых станций к коммутатору напрямую? Для этого нужно рассказать про еще один термин, называемый на техническом языке handover (хэндовер) . Он характеризует собой передачу обслуживания в мобильных сетях по эстафетному принципу. Иными словами, когда вы перемещаетесь по улице пешком или в транспортном средстве и говорите при этом по телефону, то, чтобы ваш разговор при этом не прерывался, следует своевременно переключать ваш аппарат из одного сектора БС в другой, из зоны действия одной базовой станции или контроллера локальной зоны в другую и т.д. Следовательно, если бы сектора базовых станций подключались к коммутатору напрямую, ему бы пришлось самому осуществлять данную процедуру хендовера всех своих абонентов, а у коммутатора и без того хватает задач. Поэтому для уменьшения вероятности отказов оборудования, связанных с его перегрузками, схема построения сотовых сетей GSM реализуется по многоуровнему принципу.

В итоге, если вы со своим телефоном перемещаетесь из зоны обслуживания одного сектора БС в зону действия другого, то данное перемещение осуществляет блок управления данной базовой станции, не касаясь при это более «высокостоящих» устройств - LAC и MSC. Если же хэндовер происходит между разными БС, то за него берется уже LAC и т. д.

Коммутатор - ни что иное, как основной «мозг» сетей GSM, поэтому его работу следует рассмотреть более детально. Коммутатор сотовой сети берет на себя примерно те же задачи, что и АТС в сетях проводных операторов. Именно он понимает, куда вы осуществляете звонок или кто звонит вам, регулирует работу дополнительных услуг и, собственно, решает - можете ли вы в настоящее время осуществить свой звонок или нет.

Теперь давайте разберемся, что же происходит, когда вы включаете свой телефон или смартфон?

Итак, вы нажали «волшебную кнопку» и ваш телефон включился. На SIM-карте вашего сотового оператора находится специальный номер, который носит название IMSI - International Subscriber Identification Number (Международный опознавательный номер абонента) . Он является уникальным номером для кажой SIM-карты не только у вашего оператора МТС, Билайн, МегаФон и т.п., а уникальным номером для всех мобильных сетей в мире! Именно по нему операторы отличают абонентов между собой.

В момент включения телефона ваш аппарат посылает данный код IMSI на базовую станцию, которая передает его далее на LAC, он же, в свою очередь, отсылает его на коммутатор. При этом в нашу игру вступают два дополнительных устройства, свзанных непосредственно с коммутатором - HLR (Home Location Register) и VLR (Visitor Location Register) . В переводе на русский это, соответственно, Регистр домашних абонентов и Регистр гостевых абонентов . HLR хранит в себе IMSI всех абонентов своей сети. В VLR же содержится информация о тех абонентах, которые пользуются сетью данного оператора в настоящее время.

Номер IMSI передается в HLR с помощью системы шифрования (за этот процесс отвечает еще одно устройство AuC - Центр аутентификации) . HLR при этом проверяет, существует ли в его базе абонент с данным номером, и если факт его наличия подтверждается, система смотрит, может ли он в настоящее время пользоваться услугами связи или, скажем, имеет финансовую блокировку. Если все нормально, то данный абонент отправляется в VLR и после этого получает возможность звонить и пользоваться другими услугами связи.

Для наглядности отобразим данную процедуру с помощью схемы:

Таким образом, мы коротко описали принцип работы сотовых сетей GSM. На самом деле, это описание достаточно поверхностно, т.к. если углубиться в технические детали подробнее, то материал бы получился во много раз объемнее и гораздо менее понятным для большинства читателей.

Во второй части мы продолжим знакомство с работой сетей GSM и рассмотрим, как и за что оператор списывает средства с нашего с вами счета.

Немного грустно, что подавляющее большинство людей на вопрос: «Как работает сотовая связь?», отвечают «по воздуху» или вообще - «не знаю».

В продолжение этой темы, у меня вышел один забавный разговор с другом на тему работы мобильной связи. Случилось это аккурат за пару дней до отмечаемого всеми связистами и телекомщиками праздника «Дня радио». Так уж сложилось, что в силу своей ярой жизненной позиции, мой друг считал, что мобильная связь работает вообще без проводов через спутник . Исключительно за счет радиоволн. Сначала у меня не получалось переубедить его. Но после непродолжительной беседы все встало на свои места.

После этой дружеской «лекции» появилась идея написать простым языком о том, как работает сотовая связь. Все как есть.

Когда вы набираете номер и начинаете звонить, ну, или вам кто-нибудь звонит, то ваш мобильный телефон по радиоканалу связывается с одной из антенн ближайшей базовой станции. Где же находятся эти базовые станции, спросите вы?

Обратите внимание на промышленные здания, городские высотки и специальные вышки . На них и располагаются большие серые прямоугольные блоки с торчащими антеннами разных форм. Но антенны эти не телевизионные и не спутниковые, а приемо-передающие операторов сотовой связи. Они направлены в разные стороны, чтобы обеспечить связью абонентов со всех сторон. Ведь мы же не знаем, откуда будет поступать сигнал и куда занесет «горе-абонента» с телефонной трубкой? На профессиональном жаргоне антенны также называют «секторами». Как правило, они устанавливаются от одной до двенадцати.

От антенны сигнал по кабелю передается непосредственно в управляющий блок станции . Вместе они и образуют базовую станцию [антенны и управляющий блок]. Несколько базовых станций, чьи антенны обслуживают отдельную территорию, например, район города или небольшой населенный пункт, подсоединены к специальному блоку - контроллеру . К одному контроллеру обычно подключается до 15 базовых станций.

В свою очередь, контроллеры, которых также может быть несколько, кабелями подключены к «мозговому центру» - коммутатору . Коммутатор обеспечивает выход и вход сигналов на городские телефонные линии, на других операторов сотовой связи, а также операторов междугородней и международной связи.

В небольших сетях используется только один коммутатор, в более крупных, обслуживающих сразу более миллиона абонентов, могут использоваться два, три и более коммутаторов , объединенных между собой опять-таки проводами.

Зачем же такая сложность? Спросят читатели. Казалось бы, можно антенны просто подключить к коммутатору и все будет работать . А тут базовые станции, коммутаторы, куча кабелей… Но, не все так просто.

Когда человек передвигается по улице пешком или идет на автомобиле, поезде и т.д. и при этом еще и разговаривает по телефону, важно обеспечить непрерывность связи. Связисты процесс эстафетной передачи обслуживания в мобильных сетях называют термином «handover». Необходимо вовремя переключать телефон абонента из одной базовой станции на другую, от одного контроллера к другому и так далее.

Если бы базовые станции были напрямую подключены к коммутатору, то всеми этими переключениями пришлось бы управлять коммутатору . А ему «бедному» и так есть, чем заняться. Многоуровневая схема сети дает возможность равномерно распределить нагрузку на технические средства . Это снижает вероятность отказа оборудования и, как следствие, потери связи. Ведь все мы заинтересованы в бесперебойной связи, не так ли?

Итак, достигнув коммутатора, наш звонок переводится д алее - на сеть другого оператора мобильной, городской междугородной и международной связи. Конечно же, это происходит по высокоскоростным кабельным каналам связи. Звонок поступает на коммутатор другого оператора. При этом последний «знает», на какой территории [в области действия, какого контроллера] сейчас находится нужный абонент. Коммутатор передает телефонный вызов конкретному контроллеру, в котором содержится информация, в зоне действия какой базовой станции находится адресат звонка. Контроллер посылает сигнал этой единственной базовой станции, а она в свою очередь «опрашивает», то есть вызывает мобильный телефон. Трубка начинает причудливо звонить.

Весь этот длинный и сложный процесс в реальности занимает 2-3 секунды !

Точно также происходят телефонные звонки в разные города России, Европы и мира. Для связи коммутаторов различных операторов связи используются высокоскоростные оптоволоконные каналы связи . Благодаря им сотни тысяч километров телефонный сигнал преодолевает за считанные секунды.

Спасибо великому Александру Попову за то, что он дал миру радио! Если бы не он, возможно, мы бы сейчас были лишены многих благ цивилизации.

Знаете ли вы, что происходит после того, как вы набрали номер друга на мобильном телефоне? Как сотовая сеть находит его в горах Андалусии или на побережье далекого острова Пасхи? Почему иногда неожиданно разговор прерывается? На прошлой неделе я побывал в компании Beeline и попытался разобраться, как устроена сотовая связь…

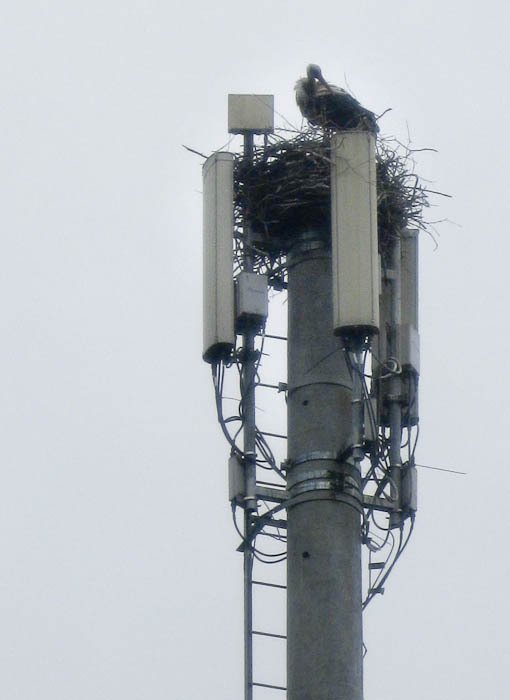

Большая площадь населенной части нашей страны покрыта Базовыми Станциями (БС). В поле они выглядят как красно-белые вышки, а в городе спрятаны на крышах нежилых домов. Каждая станция ловит сигнал от мобильных телефонов на удалении до 35 километров и общается с мобильным телефоном по служебным или голосовым каналам.

После того, как вы набрали номер друга, ваш телефон связывается с ближайшей к вам Базовой Станцией (БС) по служебному каналу и просит выделить голосовой канал. Базовая Станция отправляет запрос на контроллер (BSC), а тот переадресует его на коммутатор (MSC). Если ваш друг является абонентом той же сотовой сети, то коммутатор сверится с Home Location Register (HLR), выяснит, где в данный момент находится вызываемый абонент (дома, в Турции или на Аляске), и переведет звонок на соответствующий коммутатор, откуда тот его переправит на контроллер и затем на Базовую Станцию. Базовая Станция свяжется с мобильным телефоном и соединит вас с другом. Если ваш друг абонент другой сети или вы звоните на городской телефон, то ваш коммутатор обратится к соответствующему коммутатору другой сети. Сложно? Давайте разберемся подробнее. Базовая Станция представляет из себя пару железных шкафов, запертых в хорошо кондиционируемом помещении. Учитывая, что в Москве было на улице +40, мне захотелось немного пожить в этом помещении. Обычно, Базовая Станция находится либо на чердаке здания, либо в контейнере на крыше:

2.

Антенна Базовой Станции разделена на несколько секторов, каждый из которых «светит» в свою сторону. Вертикальная антенна осуществляет связь с телефонами, круглая соединяет Базовую Станцию с контроллером:

3.

Каждый сектор может обслуживать до 72 звонков одновременно, в зависимости от настройки и конфигурации. Базовая Станция может состоять из 6 секторов, таким образом, одна Базовая Станция может обслуживать до 432 звонков, однако, обычно на станции установлено меньшее количество передатчиков и секторов. Сотовые операторы предпочитают ставить больше БС для улучшения качества связи. Базовая Станция может работать в трех диапазонах: 900 МГц — сигнал на этой частоте распространяется дальше и лучше проникает внутрь зданий 1800 МГц — сигнал распространяется на более короткие расстояния, но позволяет установить большее количество передатчиков на 1 секторе 2100 МГц — Сеть 3G Вот так выглядит шкаф с 3G оборудованием:

4.

На Базовые Станции в полях и деревнях устанавливают передатчики 900 МГц, а в городе, где Базовые Станции натыканы как иглы у ежика, в основном, связь осуществляется на частоте 1800 МГц, хотя на любой Базовой Станции могут присутствовать передатчики всех трех диапазонов одновременно.

5.

6.

Сигнал частотой 900 МГц может бить до 35 километров, хотя «дальность» некоторых Базовых Станций, стоящих вдоль трасс, может доходить до 70 километров, за счет снижения числа одновременно обслуживаемых абонентов на станции в два раза. Соответственно, наш телефон с его маленькой встроенной антенной также может передавать сигнал на расстояние до 70 километров… Все Базовые Станции проектируются таким образом, чтобы обеспечить оптимальное покрытие радиосигналом на уровне земли. Поэтому, несмотря на дальность в 35 километров, на высоту полета самолетов радиосигнал просто не посылается. Тем не менее, некоторые авиакомпании уже начали устанавливать на своих самолетах маломощные базовые станции, которые обеспечивают покрытие внутри самолета. Такая БС соединяется с наземной сотовой сетью с помощью спутникового канала. Система дополняется панелью управления, которая позволяет экипажу включать и выключать систему, а также отдельные типы услуг, например, выключать голос на ночных рейсах. Телефон может измерять уровень сигнала от 32 Базовых Станций одновременно. Информацию о 6-ти лучших (по уровню сигнала) он отправляет по служебному каналу, и уже контроллер (BSC) решает, какой БС передать текущий звонок (Handover), если вы находитесь в движении. Иногда телефон может ошибиться и перебросить вас на БС с худшим сигналом, в этом случае разговор может прерваться. Также может оказаться, что на Базовой Станции, которую выбрал ваш телефон, все голосовые линии заняты. В этом случае разговор также прервется. Еще мне рассказали о так называемой «проблеме верхних этажей». Если вы живете в пентхаусе, то иногда, при переходе из одной комнаты в другую, разговор может прерываться. Это происходит потому, что в одной комнате телефон может «видеть» одну БС, а во второй — другую, если она выходит на другую сторону дома, и, при этом эти 2 Базовые Станции находятся на большом удалении друг от друга и не прописаны как «соседние» у сотового оператора. В этом случае передача звонка с одной БС на другую происходить не будет:

Связь в метро обеспечивается так же, как и на улице: Базовая Станция – контроллер – коммутатор, с той лишь разницей, что применяются там маленькие Базовые Станции, а в тоннеле покрытие обеспечивается не обычной антенной, а специальным излучающим кабелем. Как я уже писал выше, одна БС может производить до 432 звонков одновременно. Обычно этой мощности хватает за глаза, но, например, во время некоторых праздников БС может не справиться с количеством желающих позвонить. Обычно это случается на Новый Год, когда все начинают поздравлять друг друга. SMS передаются по служебным каналам. На 8 марта и 23 февраля люди предпочитают поздравлять друг друга с помощью SMS, пересылая смешные стишки, и телефоны зачастую не могут договориться с БС о выделении голосового канала. Мне рассказали интересный случай. Из одного района Москвы стали поступать жалобы от абонентов о том, что они не могут никуда дозвониться. Технические специалисты стали разбираться. Большинство голосовых каналов было свободно, а все служебные были заняты. Оказалось, что рядом с этой БС находился институт, в котором шли экзамены и студенты беспрерывно обменивались эсэмэсками. Длинные SMS телефон делит на несколько коротких и отправляет каждое отдельно. Сотрудники технической службы советуют отправлять такие поздравления с помощью MMS. Это будет быстрее и дешевле. С Базовой Станции звонок попадает на контроллер. Выглядит он так же скучно, как и сама БС — это просто набор шкафов:

7.

В зависимости от оборудования, контроллер может обслуживать до 60 Базовых Станций. Связь между БС и контроллером (BSC) может осуществляться по радиорелейному каналу либо по оптике. Контроллер осуществляет управление работой радиоканалов, в т.ч. контролирует передвижение абонента, передачу сигнала с одной БС на другую. Гораздо интереснее выглядит коммутатор:

8.

9.

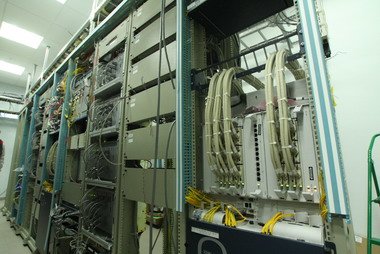

Каждый коммутатор обслуживает от 2 до 30 контроллеров. Он занимает уже большой зал, заставленный различными шкафами с оборудованием:

10.

11.

12.

Коммутатор осуществляет управление трафиком. Помните старые фильмы, где люди сначала дозванивались до «девушки», а затем она уже соединяла их с другим абонентом, перетыкивая проводки? Этим же занимаются и современные коммутаторы:

13.

Для контроля за сетью у Билайна есть несколько автомобилей, которые они ласково называют «ежики». Они передвигаются по городу и измеряют уровень сигнала собственной сети, а также уровень сети коллег из «Большой Тройки»:

14.

Вся крыша такого автомобиля утыкана антеннами:

15.

Внутри стоит оборудование, осуществляющее сотни звонков и снимающее информацию:

16.

Круглосуточный контроль за коммутаторами и контроллерами осуществляется из Центра Управления Полетами Центра Контроля Сети (ЦКС):

17.

Существует 3 основных направления по контролю за сотовой сетью: аварийность, статистика и обратная связь от абонентов. Так же, как и в самолетах, на всем оборудовании сотовой сети стоят датчики, которые посылают сигнал в ЦКС и выводят информацию на компьютеры диспетчеров. Если какое-то оборудование вышло из строя, то на мониторе начнет «мигать лампочка». ЦКС также отслеживает статистику по всем коммутаторам и контроллерам. Он анализирует ее, сравнивая с предыдущими периодами (часом, сутками, неделей и т.д.). Если статистика какого-то из узлов стала резко отличаться от предыдущих показателей, то на мониторе опять начнет «мигать лампочка». Обратную связь принимают операторы абонентской службы. Если они не могут решить проблему, то звонок переводится на технического специалиста. Если же и он оказывается бессильным, то в компании создается «инцидент», который решают инженеры, занимающиеся эксплуатацией соответствующего оборудования. За коммутаторами круглосуточно следят по 2 инженера:

18.

На графике показана активность московских коммутаторов. Хорошо видно, что ночью практически никто не звонит:

19.

Контроль за контроллерами (простите за тавтологию) осуществляется со второго этажа Центра Контроля Сети:

22.

21.

Если все время сидеть в интернете, то складывается ложное впечатление, что кругом все всем должны. Даже, если не углубляться в политику, где вообще все как один эксперты и знают что нужно делать, но, как говорил герой одного анекдота, делать самому что-то некогда, потому что нужно «таксовать», то нас окружают толпы недовольных людей. Мобильной связью вообще недовольны все, как один. У меня нет готового рецепта как это недовольство исправить, но есть хорошая новость: если вы понимаете как эта чертова мобильная связь работает, то вы гораздо меньше нервничаете. Вот вы, например, когда-нибудь разговаривали о качестве связи с теми, кто ею занимается? Я так точно не раз разговаривал. И ни разу не встречал недовольного специалиста (хотя проблемы со связью, безусловно, бывают и у них). Они не суетятся, не нервничают, потому что почти всегда четко себе представляют что (и почему) происходит. И при каких условиях ситуация может измениться. Овладеть этим «кунг-фу» на самом деле несложно, и начать нужно с того, чтобы разобраться как работает мобильная связь и какие процессы в ней происходят, когда мы снимаем трубку, делаем вызов или используем телефон для интернета.

Радиосигнал

И начать нужно с банального: мобильная связь на самом деле (вот новость-то, да?) использует радиосигнал, который по определению не может быть таким же надежным соединением, как толстый медный кабель надежно спрятанный от любых воздействий (ну, кроме ковша экскаватора, конечно же) извне. Радиосигнал подвержен куче всяких других вещей в этом несправедливом мире. Хотя бы потому, что нас постоянно окружает множество невидимых глазу передач, проходящих на самых разных частотах. Конечно, все мы знаем из школьного курса физики, что сигнал радиоволны может быть на разных частотах (и разной мощности, добавлю, но для нашего понимания ситуации это уже чересчур сложно, не будем так углубляться). И когда мы говорим о том, что наши телефоны работают на частотах 900, 1800 и 1900 МГц, на самом деле это диапазоны частот. А конкретная базовая станция и ваш телефон могут работать на других, близких к ним: 1799 или 1801 ГГц. Именно такое разделение частот и позволяет в современном городе пользоваться мобильной связью тысячам людей одновременно, а не ждать пока свободная частота освободится. Что еще больше усложняет ситуации, если задуматься, что операторов мобильной связи у нас больше, чем один. И все они работают тоже одновременно.

Также из курса физики мы помним (ведь помним же, да?), что при прохождении препятствия сигнал ослабевает. Вспомните как обстоит дело с Bluetooth-сигналом, если вы выйдете в соседнюю комнату. А ведь расстояние менее заявленных стандартом 10 метров. Так что ж - вам врут? Нет, на пути стоит препятствие, а если стена еще и несущая, то внутри нее не гипсокартон, а железная арматура, что однозначно лишь ухудшает сигнал и уж никак не улучшает его. Аналогичная ситуация и с Wi-Fi, и с мобильной связью. Потому что в обоих случаях используется радиосигнал. Поэтому каждый раз, когда вы заходите в лифт или спускаетесь в подвал (например, в кафе), то связь может внезапно ухудшаться. И это нормально, потому что полностью соответствует законам физики, даже если вы о них ничего не знаете.

Базовые станции

Поставили как-то в одном селе базовую станцию.
Через некоторое время оператору, установившему базовую станцию,
стали приходить жалобы от местных жителей
на ухудшееся самочувствие.
«Это еще что», - ответили представители оператора, -
«вот посмотрите что начнется, когда мы ее включим»
Популярный в среде операторов анекдот

Некоторые (не все, конечно) догадываются о том, что для мобильной связи нужны еще и базовые станции. Это довольно сложные (и дорогие) комплексные конструкции, включающие в себя различный набор коммуникационного (и не только его) оборудования. В минимальной конфигурации базовой станции нужно питание, подключение к другим таким же базовым станциям и/или маршрутизаторам сети, способным правильно направить данные и мгновенно связать между собой двух абонентов. Связь эта может быть по опто-волоконному кабелю (и тогда вы его даже не увидите) или по радиоканалу. И тогда вы увидите такие большие круглые антенны радиорелейной связи, работающие по направленному лучу и связывающие базовую станцию с другой (конкретной) такой же станцией. В городе такие базовые станции могут размещаться на крышах административных (премущественно, так проще получить разрешение на их установку) зданиях. Почему на крышах? Потому что чем выше - тем больше открытого пространства и меньше препятствий для радиосигнала. За городом (или там, где нет высоких зданий) для базовой станции устанавливается отдельная мачта, с виду напоминающая мачты электропередач. Сама базовая станция - это еще и ящик с умной электроникой, обслуживающей все это хозяйство, а также кондиционер, охлаждающий ее работу (особенно нужен, как мы все понимаем, летом). По идее, у каждой базовой станции должен еще быть дизель-генератор с автономным питанием, включающийся автоматически при отключении электричества. Иначе при любых авариях энергосети мобильная связь тут же будет отключена, а так она какое-то время еще способна проработать (в идеале - до приезда ремонтной бригады или ликвидации аварии энергосети). Заценили? И это мы еще не перешли к передатчикам, непосредственно связывающим базовую станцию с мобильными телефонами. Вы их видите чаще всего - это вертикально установленные панели, обычно их три - по сектору в 120 градусов на каждый.

Чтобы все это работало как часы и разные игроки рынка не мешали друг другу существует государственное регулирование. Оно касается мощности используемого оборудования, безопасности мобильных телефонов (именно поэтому все легально продаваемые телефоны проходят обязательную сертификацию, что, пусть и немного, но увеличивает их стоимость). Кстати, именно поэтому купленные за границей телефоны могут работать не так хорошо, как хотелось бы - они разработаны для других условий и соответствуют другим требованиям. Особенно это касется дешевых моделей (с брендовыми телефонами таких сюрпризов, как правило, не происходит, потому что их выпускают компании, тщательно следящими за соответствиями своих устройств нормам тех стран, где они официально продаются). О том зачем государство это делает, каким образом и какую пользу это приносит обществу, вы можете почитать в отдельной статье на эту тему.

Но мы помним, что радиосвязь и ее качество все-таки зависит от многих факторов, которые являются непостоянными. Скорость передачи данных в конкретном месте в конкретно взятом промежутке времени может существенно измениться, если поменяются исходные данные. Поэтому, потребительские тестирования - субъективны, однако именно они могут дать информацию потребителю в определенной географической точке о качестве предоставляемой услуги. По-настоящему оценить качество сети можно только при помощи специального оборудования и целой команды специалистов (причем в каждом городе - отдельной).

Помимо естественных причин (нагрузки на сеть, например) есть еще и другая проблема: в городах, где мы живем, постоянно строятся новые объекты, которые способны кардинально менять картину покрытия сети и наличия сигнала в конкретном районе. Поэтому процесс радиопланирования сети - процесс непрерывный. Он никогда не прекращается, и внедрение 3G, которое мы наблюдаем сейчас, - всего лишь один эпизод в длинной цепочке постоянной работы, которая велась, ведется и будет проходить в будущем. Всегда.

Помимо довольно медленных изменений (строительство высотки, согласитесь, занимает месяцы, а то и годы), есть еще стихийные всплески потребления мобильной связи, способные создать пиковые нагрузки, многократно превосходящие емкость сети в текущем месте. Самый простой пример - выставки, когда в одном здании или павильоне собираются тысячи людей, у каждого из которых в кармане есть мобильный телефон. Вы, наверняка, сталкивались с ситуацией, когда на выставке (или стадионе) плохо работала мобильная связь. Аналогичные всплески, например, происходят накануне Нового года, к которому все операторы тщательно готовятся. Потому что для них это не только определенный вызов и удовлетворенность потребителей, но и (к чему скрывать) дополнительный заработок.

Если о мероприятии известно заранее, для увеличения емкости сети используются так называемые мобильные базовые станции. Они представляют собой автомобиль, внутри которого находится куча дорогостоящей электроники, подключающейся к сети оператора и увеличивающей емкость сети в конкретно взятом месте. Для развертывания такой мобильной базовой станции необходимо от 3-4 часов до суток (в зависимости от сложности условий - напомню, что у каждого оператора они свои, и определяются наличием ближайщих базовых станций, расстоянием до них, прямой видимостью и так далее). Например, по словам Юрия Григорьева, начальника департамента эксплуатации мобильной сети Центрального региона lifecell, во время проведения чемпионата по футболу Евро-2012 на Крещатике, в фан-зоне работало сразу три мобильных базовых станции в разных частях улицы (весь Крещатик представлял собой тогда фан-зону с огромными установленными экранами для зрителей). Аналогичные действия проводятся с сезонными мероприятиями, например, днями городов. Свои коррективы вносят и периоды отпусков с курортными местами - морскими летом и горнолыжными зимой. Все эти действия проводятся незаметно для большинства абонентов мобильной связи, которые даже не подозревают о технических сложностях (да, между нами говоря, и не должны подозревать). Но они проводятся всеми операторами вне зависимости от того какого вы мнения об их работе.

Отдельного разговора стоит оборудование, используемое для улучшения связи внутри помещений. Чтобы не усложнять рассказ перечислением разных репитеров и фемтосот, просто скажу, что внутри помещения (это может быть кафе в подвале или огромный торговый центр) устанавливается оборудование, повышающее тем или иным способом емкость сети и передающее весь трафик (голосовой и данные) дальше в сеть оператора. В метро для этого используют специальный излучающий радиосигнал кабель, поэтому мы можем иметь (или не иметь) мобильную связь даже в тоннелях метро, хотя они и находятся на недостижимой для обычных радиоволн глубине.

Опорная сеть

На первый взгляд, вопрос кажется странным, но мы никогда не задумываемся о том куда сигнал с мобильного телефона уходит дальше. Нет, понятно, что он уходит в сеть мобильного оператора, но что такое «сеть»? На самом деле значительная часть сети мобильного оператора находится в... кабеле. Базовые станции, связанные между собой только по радио не способны передавать весь тот объем голосовой связи и тем более данных по радиосигналу. Тем более, что большинство пользователей мобильной связи сосредоточены в отдельных городах, не связанных между собой радиосвязью. И сигнал между ними проходит через магистральные опто-волоконные кабели, составляющие основу отрасли телекоммуникаций. Существует понятие «опорной сети» или back bone, которую еще могут называть трансмиссией в силу ее функций - передачи огромного потока данных между ключевыми сегментами сети оператора. Каждый город, в свою очередь, может иметь свое «кольцо», соединяющее в себе потоки данных от конкретных базовых станций или опорных пунктов, аккумулирующих трафик с нескольких базовых станций. Для управления всей сетью необходимы огромные узловые коммутаторы, обслуживающие целые регионы. Это огромные дата-центры, управляющие всем трафиков и занимающих отдельное здание. Они, как и любые другие дата-центры, имеют несколько независимых каналов подключения, собственные системы энергопотребления. В менее купных городах существуют еще «выносные» коммутаторы, меньшие по размерам, предназначенные для обслуживания своего региона.

Теперь вы понимаете, что мобильная сеть оператора представляет собой очень сложную систему. И на каждом ее этапе, в каждом звене цепочки - от мобильного телефона пользователя до базовой станции, коммутатора и опорной сети может возникнуть проблема с качеством связи. Подробнее мы рассказывали об этих проблемах в отдельной статье , поэтому вкратце напомню, что качество связи зависит от трех факторов: покрытия, емкости и качества самой сети. Грубо говоря, покрытие - это то, куда «добивает» сигнал базовой станции, емкость - способность сети принимать большее количество звонков и/или передавать больший объем данных (кстати, это главная выгода от внедрения сетей 4G, позволяющая нарастить емкость и использовать большее количество частот - это своя отдельная проблема , связанная в том числе с перераспределением частот и технологической нейтральности).

Биллинг

Говоря о мобильной связи, о том как она работает и откуда могут возникнуть проблемы у пользователей, нельзя не затронуть вопрос биллинга. Технически это программное обеспечение определяющее тариф абонента, учитывающий все, включенные в него затраты пользователя, и рассчитывающее его баланс на счету. Оно интегрированно в сеть оператора и при совершеннии какого-либо действия со стороны абонента (вызов, SMS, доступ в интернет) сначала проверяет может ли пользователь совершить это действие, затем либо разрешает системе предоставить абоненту запрашиваемую услугу, либо выдает ему сообщение почему это действие выполнить нельзя (например, не хватает средств на счету). Все эти многочисленные операции происходят мгновенно и незаметно для пользователя, но для общего понимания того как работает мобильная связь, знать об этом стоит.

Как работает биллинг нам объяснил Константин Жилин, руководитель Департамента эксплуатации телекоммуникационных сетей оператора lifecell: «Для того, чтобы сделать звонок, сервер определяет триггер: что нужно сделать, чтобы дать абоненту возможность звонить. Триггером может быть «проиграй какую-то мелодию», иногда это триггер «иди сходи проверь тарификацию». Для того, чтобы абонент сделал звонок, биллинговой системе сначала нужно запросить есть ли достаточно средств у абонента для того, чтобы сделать звонок. Биллинговая система смотрит счет абонента и отвечает: «пожалуйста, разрешаю сделать звонок такой-то длительности». И только после этого происходит подключение трафика, маршрутизации и так далее. После того, как абонент использовал эту квоту звонка, например, 150 секунд, биллинг снова делает запрос разрешения и проверяет остаток денег на счету. Квота выдается исходя из среднестатистического времени совершения звонка и остатка денег на счету и исчисляется в минутах».

Само снятие денег со счета (сакральный момент) происходит по окочанию звонка, когда биллинг запрашивает систему об окончательной длительности звонка и тарифицирует его по фактической продолжительности, а не по объему выделенной квоты. С точки зрения биллинговой системы смена тарифного плана абонента просто означает замена в каталоге продуктов оператора одного пункта на другой. В продуктовом плане для биллинга есть список доступных абоненту услуг, часть из которых являются базовыми (и предоставляемых в рамках тарифного плана без дополнительной платы), а часть - дополнительными и, соответственно, оплачиваемыми отдельно. Если изменяется одно либо другое, значит для биллинга что-то бесплатное становится платным или наоборот. Либо меняется стоимость какой-то конкретной услуги. Так это работает. Все разговоры про воровство операторами денег на самом деле является распространенным заблуждением. Что не отменяет активной маркетинговой деятельности большинства операторов. Но что-то украсть у абонента невозможно физически.

Как говорится, знание - сила, поэтому во всех спорных случаях нужно внимательно читать условия своего тарифного плана и не стесняться уточнять все вопросы у оператора. Сотрудники кол-центров стрессоустойчивы, проходят специальные треннинги и всегда готовы спокойно выслушать абонента и постараться помочь ему. Об этом подробнее мы еще поговорим как-нибудь в следующий раз.

Тем, кто хочет знать больше

Операторы используют свои собственные жаргонные словечки, которые нам показались забавными и стоящими вашего внимания:

• «кастрюлька» - радиорелейная антенна, имеющая круглую форму и предназначенная для связи двух базовых станций между собой по радиоканалу
• «греть воздух » - работать вхолостую, так говорят, когда дорогостоящее оборудование не использует свои возможности полностью, имеет избыточную емкость сети и, соответсвенно, не приносящее ожидаемого дохода для оператора
• «кабинет» - шкаф мобильной базовой станции с оборудованием: шасси с приемо-передатчиком (вмещает в себя до 4 полок, на которых размещается до 12 приемо-передатчиков) и «мозги» базовой станции - электроника, обеспечивающая работу самой сети
