Как правильно собрать системный блок компа. Как самому собрать компьютер своей мечты из комплектующих. Установка блока питания

Иногда, бывает так, что компьютер, который есть в доме, по причине преклонного возраста начал плохо работать, или что ещё хуже, просто взял и умер тихой и нежданной смертью. А, возможно, все не так драматично и старая железная машина просто надоела своему хозяину, который стремиться всегда успевать за новыми технологиями.

Причин по которым возникает необходимость или желание обзавестись новым компьютером может быть много. Но вопрос даже не в этом, а в том, где взять новый компьютер. Конечно, можно его просто купить в ближайшем магазине техники. Но, можно и собрать своими руками, что намного интереснее и, что немаловажно, существенно подымает самооценку. Да и такой компьютер будет намного функциональнее своего магазинного собрата, так как детали к нему можно подобрать по своему усмотрению.

Собрать компьютер самостоятельно может практически каждый пользователь. Но для того чтобы это сделать правильно, необходимо немного подтянуть теорию о компьютерных внутренностях и о том, что-куда и в какой очередности вставлять, прикручивать, соединять и т.д. Кроме того, теоретическая часть будет весьма полезной для тех кто впервые решился на сборку компьютера. Именно для того, чтобы у таких новичков не возникала дрожь в руках и непреодолимое желание отыскать в шкафу валерьянку, написана эта статья, которая по сути является инструкцией по сборке компьютера, да еще и с иллюстрациями. Поэтому бояться нечего, отвертку в руки и вперед!

Что надо иметь при себе:

·Крестовую отвертку подлиннее (можно и обычную, но будет сложнее).

·Круглогубцы (пассатижи).

·Пластиковые стяжки или хомуты.

·Медикаменты (для самых мнительных).

Сборка и установка материнской платы в корпус

Первым делом необходимо собрать все надлежащие компоненты для материнской платы. Сама материнка изображена на рисунке ниже. Рассмотрим ее составляющие:

1.Гнездо для процессора (сокет);

2.Гнезда для оперативной памяти (количество их может быть разным, здесь изображено 4 шт.);

3.Разъем для видеокарты;

4.Гнездо питания материнской платы;

5.Разъем SATA;

6.Разъемы передней панели.

Более подробно эти составляющие материнской платы будут рассмотрены ниже, по ходу сборки.

Установка процессора

Процессором называется небольшой плоский квадратик, имеющий контакты с одной стороны. В компьютере больше нет похожих деталей, поэтому перепутать процессор с чем-то другим довольно сложно.

Для того чтобы правильно вставить процессор в сокет необходимо сделать это определенным образом. Один из углов процессора имеет особую отметку в виде треугольника. Ваша задача состоит в том, чтобы найти этот уголок на детали, затем освободить крепеж на материнской плате, найти такой же уголок в гнезде для процессора (сокете) и вставить процессор так, чтобы обозначения совпадали.

Перед тем как закрепить процессор, очень важно убедиться в том, что он вставлен ровно, так как попытка закрыть неправильно вставленную деталь, может привести к повреждению контактов процессора или их полному обламыванию.

Установка кулера

Кулер или, другими словами, вентилятор, устанавливается на процессор. Но сначала поверхность процессора необходимо намазать термопастой, если, конечно, она не нанесена на поверхность кулера.

Чтобы слой получился тонким, пасту (которой должно быть с горошину) можно распределить по поверхности с помощью кусочка картона или пластиковой карты. После того как процессор смазан необходимо установить кулер и закрепить его при помощи специальных ножек, как показано на картинке.

Установка оперативной памяти

На изображении материнской платы слоты для оперативной памяти изображены под цифрой 2. Количество их может быть разным. Сами планки оперативной памяти выглядят как показано на следующей картинке. Для того чтобы вставить оперативную память в слот необходимо открыть пластмассовые клипсы, которые находятся по краям гнезда. Затем непосредственно вставить планку вертикально до упора. Если процедура проделана правильно, тогда клипсы защелкнуться сами собой.

При наличии одинаковых планок оперативной памяти вставлять их лучше в слоты одного цвета. Это даст возможность существенно ускорить работу компьютера.

Установка материнской платы в системный блок

После того как материнская плата полностью укомплектована, нужно вставить ее в корпус компьютера, который выглядит следующим образом.

Устанавливается материнка на боковую стенку блока. Не стоит волноваться если вы обратили внимание что отверстий для крепления в корпусе больше чем необходимо. Это нужно чтобы можно было установить разные по размеру материнские платы.

Для начала необходимо «примерить» материнскую плату, плотно приложив ее к корпусу. Это нужно, чтобы посмотреть входят ли разъемы материнской платы в защитную панель. Если все совпадает – материнскую плату можно крепить. Если же что-то не совпадает, тогда необходимо выломать защитную пластину с отверстиями при помощи пассатижей и вставить туда другую панель.

Установка жесткого диска, привода, видеокарты

Для того чтобы установить привод или жесткий диск не нужно много усилий, главное знать, что с чем соединять. Так, для подключения жесткого диска или привода используется канал данных SATA, который изображен на первом рисунке под номером 5.

Пара шлейфов для подключения идет в комплекте с материнской платой, поэтому их не придется искать. Подключать шлейфы можно к любым контактам SATA.

Так как обычно устанавливается не один винчестер, а несколько, необходимо запомнить один важный момент. Устанавливать жесткие диски лучше всего не слишком близко друг к другу. Обычно в системном блоке предусмотрено три и более ячеек для винчестеров. Поэтому можно установить один винчестер в нижней ячейке, и один в верхней, для того чтобы между ними циркулировал воздух, который препятствует перегреву поверхностей деталей.

Если же все ячейки для винчестеров заняты, тогда желательно установить дополнительный вентилятор для охлаждения жестких дисков, так как перегрев существенно укорачивает срок их эксплуатации.

Слот для подключения видеокарты находится на изображении под номером 3. Сама же видеокарта имеет следующий вид.

Подключить ее не составит труда, но прежде видеокарту также необходимо «примерить» к слоту. Это делается для того, чтобы точно определить куда вставить карту и какую заглушку придется снимать с задней стенки компьютера. Дальнейший процесс идентичен подключению оперативной памяти: вставляем ровно и до конца. Последний штрих – закрепление видеокарты специальным креплением или болтом.

Установка блока питания

Блок питания имеет вид металлической коробки из которой выходит много проводов. В системном блоке есть специальное место для блока питания. Наглядно изображено ниже.

Вставляется блок питания таким образом, чтобы сетевой выход и кнопка оказались снаружи, а пучок проводов – внутри.

После того как блок питания установлен на место, необходимо подключить провода. Сперва подключаем самый широкий штекер к материнской плате. Его сложно перепутать с другим проводом, так как он состоит из 24 сегментов, которые обычно называют пинами. Однако, 4 таких пина могут быть «отделены» и составляют отдельный кабель, который можно прикрепить к основному при необходимости. Это нужно для того, чтобы блок питания можно было подключить не только к современным материнским платам, но и к старым, которые имеют только 20 пинов.

Этот кабель представляет собой сплетение четырех проводов: двух желтых и двух черных. Место куда его нужно подключить обычно находится над процессором и представляет собой четырех-пиновый вход.

Кабели питания привода и жесткого диска имеют следующий вид.

Найти куда вставляются такой кабель несложно, так как он имеет особую форму и встанет только на свое место.

В этом случае также не составит труда найти что и куда вставлять. Но, необходимо обратить внимание на то, что есть такие видеокарты в которых нет разъема для кабеля питания. Это означает что запчасть старого образца и ей хватает питания, получаемого от материнской платы. В этом случае питание от блока просто не подключается.

Дополнительно из блока питания выходят еще такие провода.

Они необходимы для подключения Floppy-дискетника и картридера.

Подключение разъемов передней панели

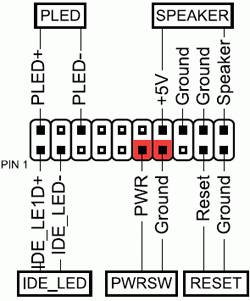

Передняя панель на системном блоке также имеет много элементов, которые требуют подключения к материнской плате. Это может быть кнопка питания, кнопка перезагрузки, световые индикаторы, USB порты и другое. Кабели подключения имеют следующий вид.

Power SW – отвечает за кнопку включения компьютера.

Reset SW – отвечает за кнопку перезагрузки.

Power LED – отвечает за светодиодную индикацию питания.

H.D.D. LED – светодиод, который показывает работу винчестера.

MIC-IN – выход микрофона.

Spkout L, R – Выходы динамиков правого и левого.

GND – земля на контакты микрофона и динамиков.

Все эти элементы также важно подключить правильно потому, что в противном случае машина не будет включаться. Любая материнская плата имеет своеобразный блок контактов, которые называются Front panel (F-panel) и имеют следующий вид.

Подключение этих проводов происходит по инструкции, которая идет вместе с материнской платой. Но если такой инструкции нет, это не страшно. На самой материнской плате есть подсказки, которыми можно воспользоваться. Находятся они обычно рядом с F-panel.

Также на передней панели компьютера (системного блока) есть разъем USB. Он может быть один, а может быть и несколько. Сюда же можно отнести порты для подключения микрофона, наушников и колонок. Вся эта «конструкция» выглядит примерно так.

Для подключения всех этих элементов также нужны кабеля (так называемые пины). Внешний вид необходимых пинов показан на картинке ниже.

К счастью, все они идут в комплекте и подключаются к материнской плате, а именно к блокам под названием F-USB1 и F-USB2. Цвет этих блоков и расположение на материнской плате может быть разным, но составляющая одна и та же.

Порты для подключения звуковых входов выглядят похоже, только отличаются положением и количеством штырьков. Подключаются они довольно просто хотя бы потому, что в другие блоки они просто не влезут. Кроме того, всегда можно воспользоваться подсказками, находящимися в инструкции, если, конечно, она есть.

На этом основную сборку компьютера можно считать законченной. Остается лишь подключить разнообразные дополнительные элементы, такие как клавиатура, мышка, колонки и прочие мелочи. И далее можно наслаждаться предметом своего труда.

Напоследок еще несколько моментов о самостоятельной сборке компьютеров. Кроме удовольствия от проделанной работы можно получить существенную экономию средств, которая может составить 20% от стоимости готового компьютера. Помимо этого самостоятельная сборка позволяет получить важные навыки работы с этим видом техники. Эти навыки могут пригодиться когда встанет вопрос о необходимости ремонта компьютера или его составляющих. Также нет необходимости вызывать специалиста для настройки компьютера, ведь это все можно делать самостоятельно и тем самым сэкономить еще кучу времени и денег.

И все же необходимо обратить внимание на некоторые негативные факторы. На рынке компьютерных деталей существует вероятность приобрести бракованный элемент. Поэтому нужно со всей ответственностью подходить к выбору комплектующих к своему будущему компьютеру и тщательно изучить теорию по его сборке. При выполнении этих нехитрых рекомендаций, вы соберете замечательный компьютер, который прослужит долгое время.

Тем, кто решили собрать свой собственный компьютер с нуля, а не покупать готовый системный блок, полезно будет знать о том, как собрать правильно отдельные элементы в единое работоспособное целое. Представляю вашему вниманию руководство, как собрать компьютер.

Что покупать

Первый шаг купить минимально необходимый набор для запуска компьютера

• корпус
• источник
• материнская плата
• система охлаждения процессора
• оперативная память
• Видеокарта (не всегда требуется дискретная)
• жесткий диск

Необходимо понимать, что все купленные элементы должны иметь совместимость.

При покупке материнской платы и процессора, сокет (проще говоря площадка куда вставляется процессор) на плате и у CPU должен быть одинаковый. Данный параметр всегда указывается в технических характеристиках, например Intel Core i3-4130, имеет сокет LGA1150, его мы можем вполне установить на плату ASRock H81M. Также необходимо учесть разъем для ОЗУ, в момент выхода статьи, самый распространенный DDR3, следовательно, и память нужно покупать DDR3.
Начинаем с корпуса, которое будет “домом” для всех остальных компонентов. После распаковки открутите боковую панель.
Видим готовые отверстия под крепеж системной платы. Все что нужно, «примерить» плату к отверстиям, и закрепить. Отверстий бывает много, так как некоторые корпуса рассчитаны на материнки разных типоразмеров(форм-факторов).

Однако, прежде крепить материнскую плату, нужно на нее установить некоторые элементы.

Установка процессора и системы охлаждения Intel

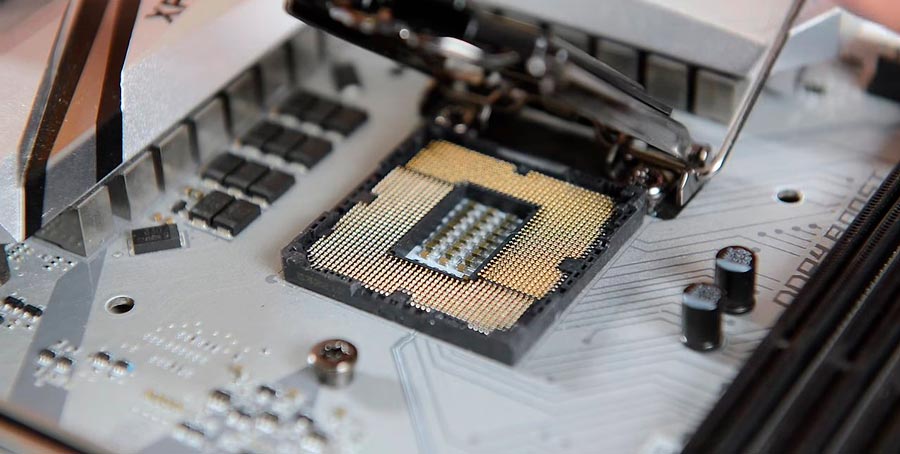

Открываем процессорный разъем, используя фиксатор, показанный на рисунке. Вещь довольна деликатная, не нужно прилагать больших усилий.

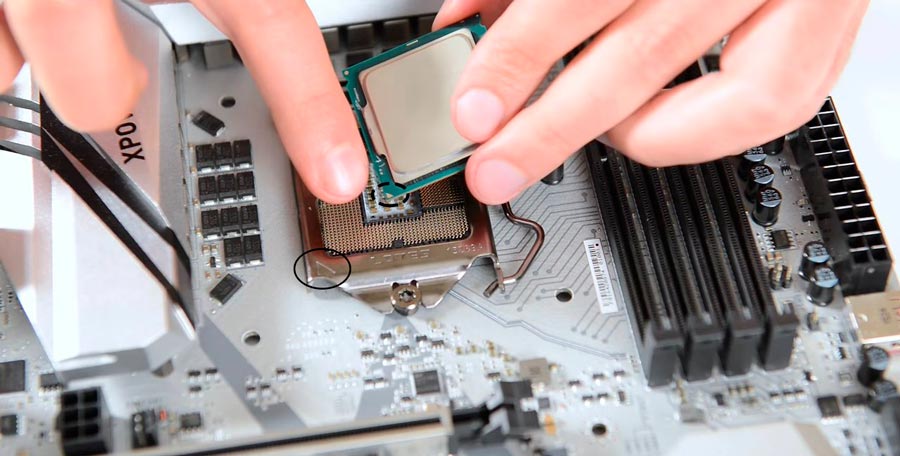

После открытия слота, обратите внимание на процессор. В случае с Intel, есть специальная кромка, а на материнской плате направляющая, которые не дадут вам вставить процессор не правильно. Что существенно упрощает нам жизнь, кто знаком с электроникой, знают как нужно заморачиваться с микросхемами, чтобы их правильно припаять к плате. Направляющих, как правило, на плате нет, только точка в углу микросхемы, показывающая первую ножку.

После установки процессора заканчиваем процедуру, защищая гнездо: закрываем так же, как и открывали раньше.

Следующий важный шаг подключение системы охлаждения.

Кулер часто идет в комплекте с покупаемым процессором, если его нет, то производитель процессора имеет список рекомендуемых к подключению

Обязательно нужно помнить о термопасте. В на некоторых радиаторах уже нанесена термопаста, если ее нет, то нужно нанести
Обратите внимание система охлаждения крепится с помощью четырех защелок.Они должны отлично вставляться в отверстия на плате, по углам рядом с сокетом.

Собственно в отверстия мы его и устанавливаем, и начинаем без большого усилия прижимать, до тех пор пока не услышите четыре щелчка.

Осталось нам только подключить к системе питания вентилятор, на плате разъем обозначается как CPUF AN , к нему и подключаем)

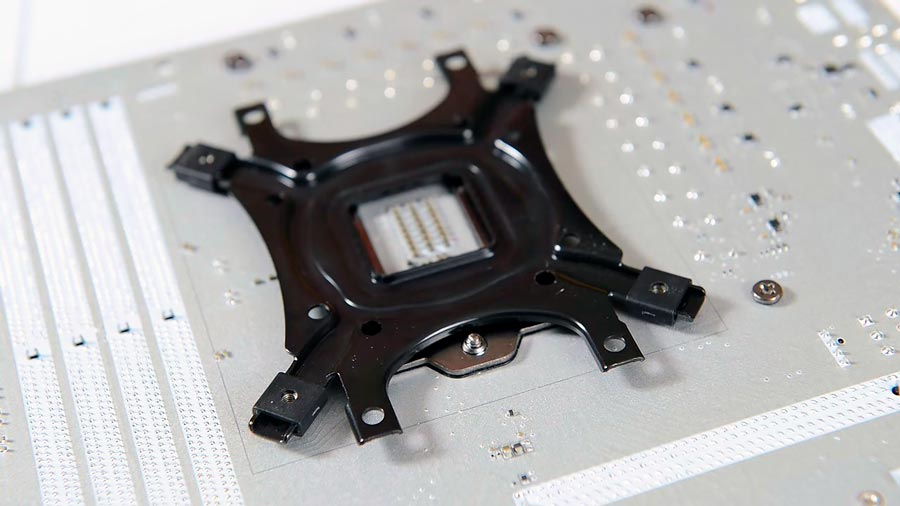

Если вы купили охлаждение отдельно, вы решили что стандартного вам не достаточно. Тогда непременно необходимо будет наносить термопасту. Просто нанесите небольшое количество на центр процессора и размажьте его по всей поверхности, старой кредитной или ненужной пластиковой картой, точно подогнать поверхность процессора и охладителя

Примечание: Покупая систему охлаждения не забудьте отклеить пленку

Установка системы процессором и радиатором — AMD

Рассмотрим, что в случае AMD CPU установка системы охлаждения

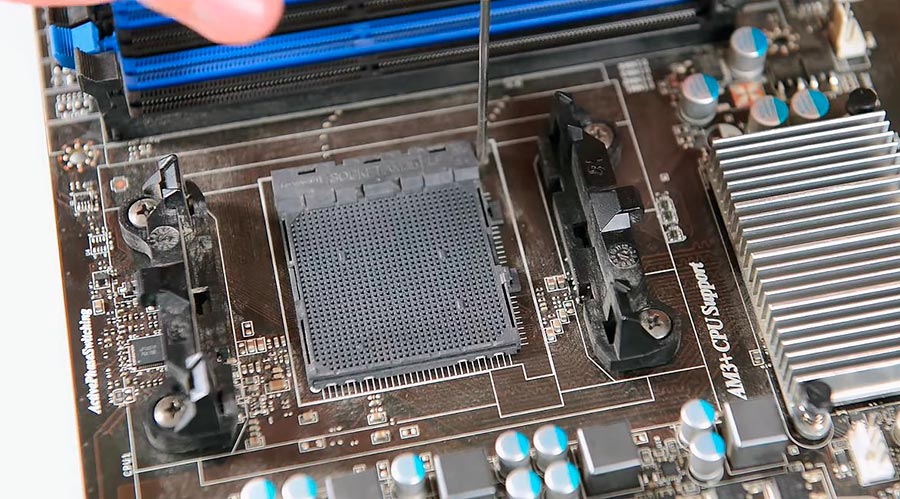

В начале разблокируем сокет, потянув за металлическую ручку, непосредственно примыкающую краю

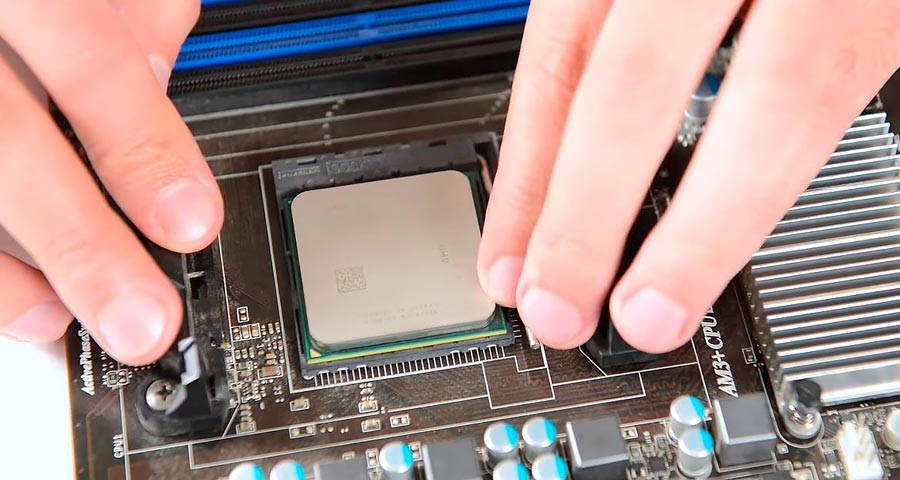

Ножки AMD процессоров располагаются так, что в слот можно вставить только одним способом: как и в случае Intel невозможно установить процессор иначе, чем задумал производитель. Вставили и закрепили.

Затем наносим термопасту…


Совмещаем плоскости процессора и базу систему охлаждения

Способы крепления у кулеров разные, и все они указаны в руководстве, сложностей не должно быть. В нашем случае, рядом с сокетом имеем пластиковую основу с выступами. Металлическое крепление идет в комплекте с охлаждением.

Установка памяти (RAM)

Последний элемент, который мы можем установить на этой фазе – это ОЗУ.
Для этого необходимо найти слоты ОПЕРАТИВНОЙ памяти, расположенные рядом с сокетом процессора.

Перед установкой памяти необходимо проверить руководство по эксплуатации материнской платы, чтобы выяснить в какие слоты устанавливать в первую очередь (если количество модулей меньше четырех). В нашем случае, это синие слоты. Открываем защелки

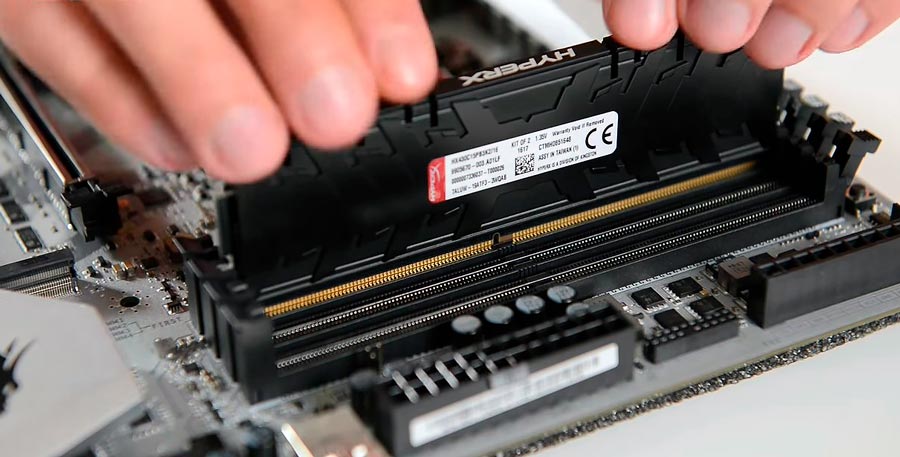

Вставляем модули должным образом

После установки в слот памяти возвращаем пластиковые защелки в исходное положение

На данном этапе должны получить материнскую плату с процессором, охлаждением и модулями памяти. На некоторое время откладываем все в сторону и переходим к корпусу и блоку питания.

Установка блока питания

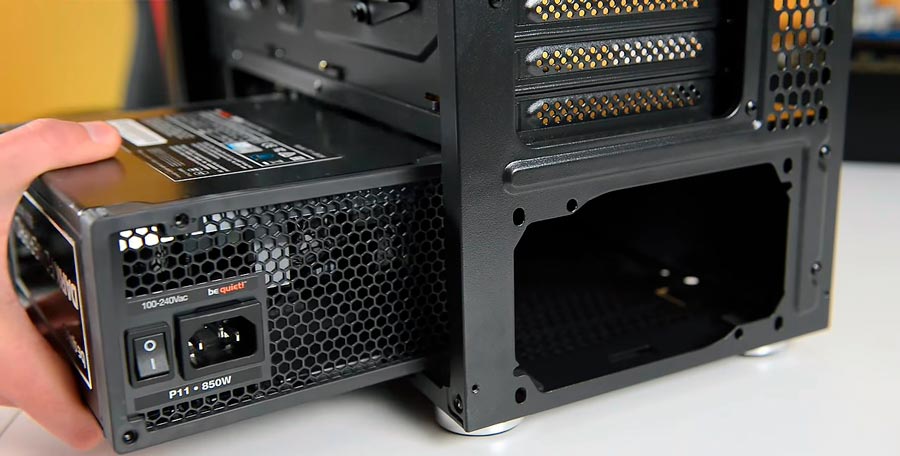

Блок питания устанавливаем в нижней части корпуса.

Закрепляем его вентилятором ВНИЗ.

Такое положение обеспечивает ему идеальное условия работы: устройство постоянно имеет доступ к холодному воздуху из-под корпуса и одновременно исключает попадания теплого воздуха, который из него выбрасывается на другие элементы, и ничего дополнительно не греется.
На задней панели корпуса, зафиксируйте адаптер питания, прикручивая четыре болта.

Если блок питания не имеет съемных проводов, то просто мы пропускаем все провода через резиновые втулки на заднюю панель корпуса.
Если же модульная (съемные кабеля), то сначала необходимо подключить необходимые кабели, в том числе питание PCI Express (для видеокарты) и SATA (для носителей данных).

Только теперь весь пучок проводов из блока питания, мы пропускаем через резиновые шланги за лоток с материнской платой.

Установка материнской платы в корпус

Вставляем плату в корпус, в корпусе должно быть специально выделенное место для нее.


Ни ставим никаких прокладок и подкладок, используем только набор идущий в комплекте (болты плюс стойки)


Затем необходимо подключить внешние порты USB, расположенные на передней панели, а также кнопки питания (Power) и сброса (Reset), два индикатора, отображающие активность носителей данных и питания.
Сначала мы ищем разъем подписаный как USB, затем подключаем вилку

А потом найдите пины (JFP1), связанных с кнопками и светодиодами, подключаем их к разъему, согласно маркировке рядом.

Установочные носители (HDD / SSD)

Говоря о креплении жестких дисков, опять же все индивидуально. В нашем случае имеем стойку с пластиковыми салазками. Крепим на эти салазки жесткий диск, и вставляем в стойку.

Далее необходимым шагом является подключение носителя/носителей с материнской платой при помощи сигнальных кабелей SATA, а также доведение до них питания.

Для этого найдите на плате маленькие разъемы подписанные как SATA. В инструкции к плате проверяем, какие из них являются самыми быстрыми (SATA 3 — 6 Гб/с), и именно к ним подключаем диск, на который будем ставить систему, особенно если система будет установлена на SSD. Другие носители удовлетворят в полной объеме и более медленная скорость (SATA 2 — 3 Гбит/с).

В первую очередь, подключаем кабель питания, а потом уже сигнальный кабель

Установка видеокарты

Видеокарта-это последний элемент (в рамках базовой конфигурации), который необходимо установить.


Ищите первый свободный порт PCI Express x 16 (синий, ближе к системы охлаждения процессора на фото ниже). Сначала разбираемся пробками. 99% имеющихся в настоящее время видеокарты нуждаются в пространстве, занимаемыми двумя плашками сзади

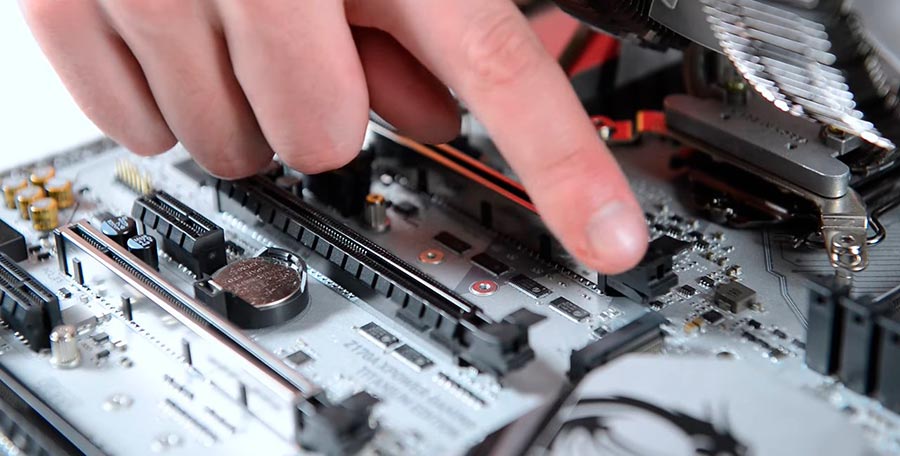

Как и в случае слотов для модулей памяти, в слоте PCI Express есть небольшие выступы, которые не дадут ошибочно поставить видеокарту. У вас просто нет выбора, вы все сделаете правильно.

Затем закрепляем видео карту.

Подключение питания к материнской плате

Материнская плата питается через два провода. Один из них 24-контактный разъем, показанную на картинке ниже. Расположен на правой стороне платы, рядом с оперативной памятью.

Второй кабель для питания сердце компьютера – процессора. вставляем его в гнездо, расположенное в левом верхнем углу.

Осталось «накормить» нашу видеокарту. В наиболее энергоемких (но мощный) моделях требуются две вилки, видно на снимке.

Перед закрытием корпуса нужно проверить работу кнопки питания,перезагрузки и светодиодный информацию (ту часть, которая говорит вам, что ваш компьютер включен, и другие, которые указывает на активность HDD / SSD).

Итоги

Представления о том, что в сборке что-то чрезвычайно сложное, ошибочное. Действительно нужно не хило постараться, чтобы что-то испортить. Производители оборудования заботятся о удобстве пользователей, вводя физические ограничения: процессор можно вставить в разъем только в одном положении, невозможно подключение разъема питания неправильной стороной, или не к тому разъему. Самое страшное, что может произойти, вы можете забыть о каком-то из кабелей. Но не следует беспокоиться об этом: компьютеру ничего не будет, просто не запуститься до тех пор, пока провода не будут правильно подключены. Удачи!

Здравствуйте, мои уважаемые читатели!

Во время стремительного развития компьютерных технологий очень сложно представить свою жизнь без ПК. И если у вас еще нет ни ноутбука, ни нетбука, ни персонального компьютера, то вы обязательно подумываете о подобной покупке.

Что может быть проще: пойти и купить?! Но приобрести компьютер по деталям и собрать его из комплектующих самостоятельно намного дешевле, к тому же и характеристики вы можете подобрать по собственному желанию.

Перед тем, как собрать свой компьютер с нуля своими руками, узнайте, сколько стоит стандартный набор деталей в магазине. Собственно я воспользовался онлайн сервисом с проверкой совместимости элементов будущего ПК http://www.edelws.ru/constructor/. Это очень удобно, так как без особых знаний компьютера подобрать аппаратную часть самому очень сложно. К тому же здесь комплектующие стоят дешево.

Корпус

Тут особо выбирать не нужно. Данный элемент абсолютно никак не влияет на рабочий процесс устройства. Покупать корпус следует из расчета комфортности. Желательно, чтобы существовала возможность установить USB-порт с лицевой стороны короба, дисковод и различные панели на задней стенке (тв-тюнер и т.д.).

Материал так же не имеет значения.

Важным аспектом могут быть габариты.

Тут играют роль 2 главных фактора – это количество слотов для планок оперативной памяти и охлаждение. Если вы хотите просто работать за компьютером и ничего больше, тогда 2 слотов для планок вполне достаточно и особо важной роли охлаждение не играет.

Но, если же вы заядлый геймер, в таком случае вам должен быть доступен вариант установки оперативной памяти от 8 Гб и больше, а для этого нужно уже 4 слота. Естественно, что для такой мощности должен быть хороший и надежный куллер для охлаждения. Так что выбирая материнскую плату, обращайте внимание на размеры стокового вентилятора. Кажется, что мелочь, но это важно.

Блок питания

Самый популярный вариант – это блок питания на 500W. Его мощности вполне достаточно, чтобы подключить любое периферийное устройство без автономного питания. К тому же, такой блок способен выдерживать скачки напряжения без вреда для компьютера.

Еще блок питания должен подходить под выбранный вами корпус (для надежного крепежа).

Все модули памяти делятся на 2 типа: DDR2 (для стационарных компьютеров) и DDR3 (для ноутбуков, нетбуков и моноблоков). Количество устанавливаемых планок напрямую зависит от выбранной вами материнской платы (об этом говорилось выше). Устанавливаются они предельно просто, как флешка в телефон: нажатие до щелчка.

При покупке оперативной памяти следует обратить внимание на распил у медных контактов планки, так как они по своей схеме все разные, то есть каждой материнской плате соответствует лишь определенная группа модулей памяти.

Выбрать данную деталь очень просто: чем больше объем, тем лучше.

Это очень важная деталь для любого геймера. Именно графическая память сможет обеспечить высококачественное изображение. Среди большого количества видеокарт чаще всего используют Nvidia G-Force, AMD ATI Radeon (для видеоигр) и Intel ® Graphics HD (для работы и офисных программ).

Intel ® Graphics HD не очень мощная видеокарта, но большинство стоковых ноутбуков комплектуют именно им. Естественно, игровой компьютер так же отлично справляется с офисными работами, но стоит дороже.

Тип разъема для подключения видеоадаптера разный, поэтому графический чипсет нужно выбирать под основную схему.

Сейчас выбор подобных деталей компьютера просто невероятный, так что с поисками проблем не будет. Не маловажно для видеокарты и охлаждение. На обычных офисных адаптерах нет куллера, есть только большой алюминиевый радиатор, который осуществляет охлаждение. Более мощные карты оснащены одним или даже двумя вентиляторами для более надежного охлаждения.

Нет никакого смысла скрывать, что графический чипсет – это самая дорогая деталь в компьютере, так как большинство функций ПК или ноутбука доступны благодаря именно данному адаптеру. Следует ли говорить, что большинство даже самых старых видеоигр не буду работать на стоковом графическом блоке памяти! Если вам нужен бюджетный рабочий компьютер, тогда дискретной видеокарты вам должно хватить.

Процессор (ЦП)

Большинство материнских плат уже поступают в продажу с установленным процессором. Но, если вы знаете, как его установить самостоятельно, тогда можете взять пустую основную плату и подобрать ЦП самостоятельно.

Сейчас самые популярные центральные процессоры – это устройства i3, i5, i7. Самый дорогой, последний соответственно. Первые варианты покупать нет абсолютно никакого смысла, так как они уже считаются устаревшими.

Вышеуказанные процессоры от Intel работают на придельных частотах, что позволяет с большим удовольствием наслаждаться рабочим процессом компьютера или видеоигры. Но знайте: установка ЦП – это не такой уж и простой процесс, как может показаться, так что если у вас нет даже самых минимальных представлений об аппаратной части ПК, тогда покупайте основную плату уже с установленным ЦП.

Выбирать данную деталь долго не нужно, все контакты абсолютно одинаковые на любом процессоре.

Жесткий диск (HDD, Хард или винчестер)

Данная деталь компьютера так же не имеет абсолютно никакого значения в плане производительности устройства. Винчестер отвечает лишь за хранение файлов, ПО и ОС компьютера. Все жесткие диски нового поколения имеют абсолютно одинаковый принцип подключения (SATA II), разница лишь в их назначении (ПК или ноутбук).

Если вы хотите хранить достаточно большие объемы файлов, но не хотите выкидывать большие суммы денег, тогда 500 Гб вам будет вполне достаточно. Все знающие люди выбирают Хард от Samsung, так как именно эти диски отличаются большой надежностью и хорошей пропускной способность.

Звуковая карта

Это небольшая плата, которая подключается к материнке и выводится на заднюю часть короба. На ней размещены входы для наушников, акустической системы и микрофона. Даже возраст звуковой платы не имеет значения: все они конструктивно одинаковые. Выбирайте то, что подешевле.

Еще пару нюансов

В установке флопи-дисковода или оптического привода в принципе нет никакой потребности, так как они уже отходят в историю. Внешние жесткие диски и флеш-накопители абсолютно вытеснили их из мира компьютерных технологий. Но, если вы по-старинке предпочитаете хранить информацию (фото, фильмы, музыку и т.д.) на DVD-дисках, тогда позаботьтесь о наличии дисковода на вашем ПК.

Прочитав статью вы узнали, как собрать свой компьютер из комплектующих самостоятельно. Таким образом можно сэкономить до 10%-15% затрат на долгожданный компьютер. Если желаете лучше и глубже разбираться в “железе”, советую пойти обучающий курс “Гений компьютерщик ”.

Желаю вам, чтобы у вас все получилось! Расскажите в социальных сетях друзьям и знакомым о своих намерениях, поделившись ссылкой на эту статью. Не забудьте подписаться на обновления блога – это возможность получить много полезной информации о своем ПК. До встречи!

С уважением! Абдуллин Руслан

Сначала нужно подготовить корпус системного блока к сборке.

1. Откручиваем винты с боковых панелей корпуса
2. Снимаем обе боковых крышки

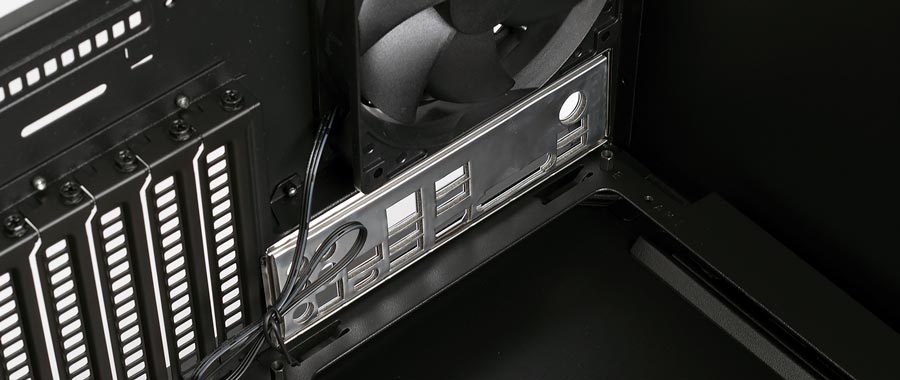

3. Устанавливаем панель разъемов для материнской платы до ее установки в корпус

Эта панель для разъемов, уже всегда идет в комплекте с материнкой. Аккуратно (чтобы не порезаться об ее острые края) вставляем ее в корпус до характерного щелчка, она должна плотно защелкнуться в корпусе.

Подготовка материнской платы для сборки в корпус ПК

На данном этапе мы подготовим материнскую плату для ее установки в корпус ПК. Будем устанавливать:

• Центральный процессор
• Модули оперативной памяти
• Систему охлаждения для ЦП (кулер, вентилятор)

Установка процессора Intel (Интел)

Первым делом удалите защитный черный пластик из сокета процессора. Просто отожмите прижимную скобу и снимите пластиковую защиту.

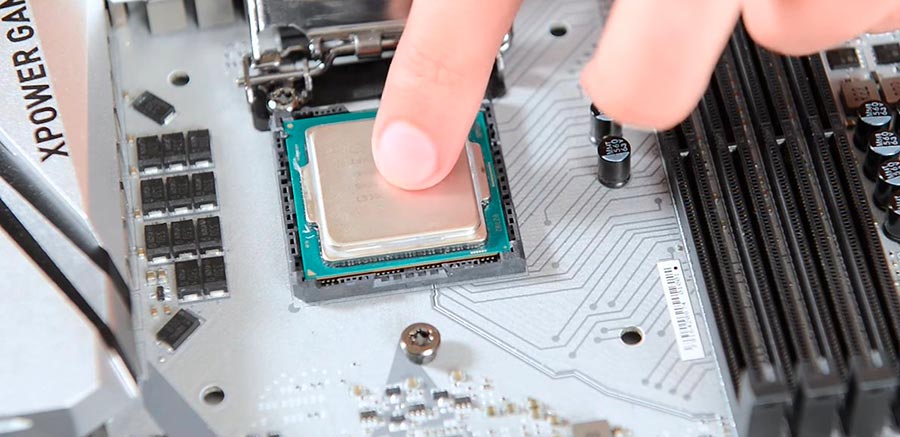

Аккуратно возьмите пальцами процессор и установите его в сокет , обращая внимание на его правильную ориентацию.

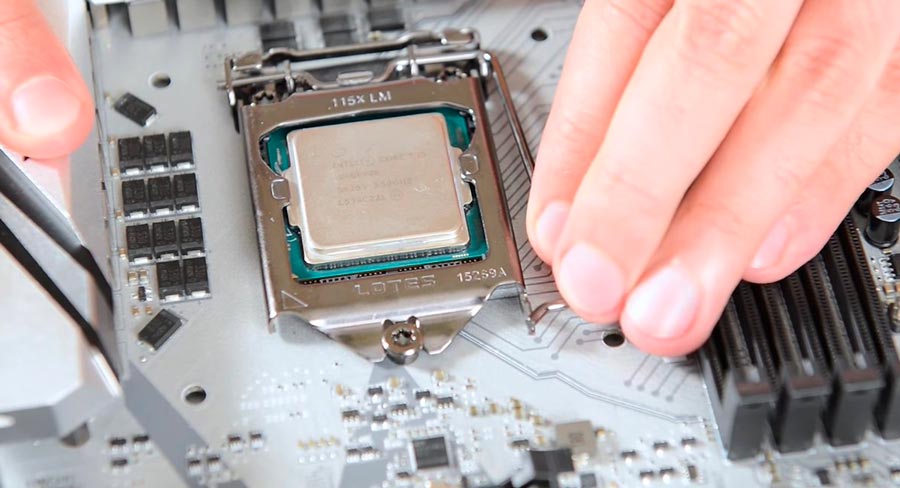

Обратно зажмите прижимную скобу с некоторым усилием в конце действия.

Центральный процессор должен "лечь в гнездо" без всяких усилий и применения силы.

На данном этапе мы будем устанавливать систему охлаждения на процессор . В данном случае используется штатный кулер, тот который шел в комплекте с процессором, так называемый "боксовый".

Если у вас есть своя термопаста, лучше заменить ею ту, которая уже нанесена на радиатор. Если нет, оставляйте как есть и устанавливайте СО (не забудьте удалить пленку с термопасты!).

Мы устанавливаем кулер так, чтобы крепежные штифты вошли в соответствующие им отверстия в материнской плате. Обратите внимание, чтобы кабель питания доставал до разъема питания (в нашем случае он расположен в верхней части материнки).

Затем с усилием защелкните штифты по диагонали , при этом каждый раз должен быть характерный щелчок.

Подсоедините вентилятор к разъему питания "CPU FAN1".

Теперь нам нужно произвести установку оперативной памяти на материнскую плату. Для этого разведите в стороны защелки -зажимы слота для модулей оперативки.

Обратите внимание на выемку в модуле оперативной памяти, она обязательно должна совпасть с перегородкой в слоте. Это защита от несовместимых модулей. Не упустите этот момент, иначе вы можете повредить оперативную память!

Установив модуль ОЗУ, защелкните его защелками , которые вы предварительно развели в стороны.

Чтобы установить в корпус материнскую плату , возьмите ее руками и установите в корпус системного блока. Все боковые разъемы и порты ввода / вывода должны при этом очень точно войти в пластину с отверстиями для них, предварительно установленную вами в корпус на предыдущих этапах сборки компьютера.

Теперь прикрутите материнскую плату болтами к корпусу системного блока. Лучше первый винт закрутить на несколько оборотов не до конца, чтобы точно вошли другие болты. Закрутите остальные винты до возникновения четкого сопротивления , потом докрутите первый.

Подключение к материнской плате передней панели с usb и аудио-выходом

В руководстве (инструкции) к нашей материнской плате мы должны найти информацию о том, как подключить переднюю панель с аудио и USB выходом. Нужно также убедиться, что все кабели не мешают свободному ходу воздуха в корпусе.

Установка жесткого диска в корпус системного блока

Теперь установим жесткий диск HDD 3,5 дюйма в корпус системного блока. Сделать это довольно просто, как вы видите на фото, HDD устанавливается в специально отведенное для него место ближе к лицевой части корпуса.

Закрепите жесткий диск по бокам четырьмя болтами, по два с каждой стороны.

Установка блока питания компьютера тоже не должна вызвать у вас каких-то трудностей. Просто поместите его в соответствующий отсек корпуса и закрепите четырьмя болтами. Крепить болты всегда лучше по диагонали !

Подключение кабелей блока питания

На данном этапе сборки, вам нужно подключить питание к комплектующим . SATA (САТА) кабель вы подключаете к жесткому диску и дисководу, если вы решили его установить. А также EPS кабель (питание CPU), 24 контактный разъем для материнской платы, питание графической карты PCI-E. Проследите, чтобы кабеля были уложены так, чтобы не создавалось трудностей для теплоотвода .

В блоке питания есть специальный выход с 4-мя желто-черными проводами, вот его и подключаем в гнездо питания процессора на материнской плате.

На данном фото вы видите подключенный SATA кабелем (5 проводов - 2 желтых, 2 черных, 1 красный) жесткий диск , сверху. И подключено питание материнской платы , справа внизу на фото.

На современных материнских платах нужно подключить еще дополнительный 4-х контактный разъем, который, как правило, отдельно от основного кабеля. Чтобы легче было подключить, возьмите в руки основной разъем, и соедините его с дополнительным . Потом всю конструкцию подключите к разъему на мат. плате.

Подключение сигнального кабеля SATA от жесткого диска к материнской плате к разъему "sata 1 ".

Установка видеокарты в корпус

Для установки видеокарты в корпус компьютера, вам сначала надо будет удалить металлическую планку напротив разъема PCI-E.

Далее установим саму видеокарту в слот PCI-E на материнской плате. Для этого вам нужно отжать блокирующий зажим и воткнуть карту до щелчка. Потом прикручиваете карту винтом к панели , где вы предварительно удалили металлическую пластину.

Итог самостоятельной сборки системного блока компьютера

Как видим, с самостоятельной сборкой системного блока ПК может справиться любой пользователь, при наличии всех необходимых комплектующих и желания это сделать самому своими руками в домашних условиях.

Собрать компьютер не сложно. Сборка компьютера как конструктор — все детали встают только на свои места и зная теоретическую часть, в принципе, проблем со сборкой возникнуть не должно. Все что от вас требуется — это время и аккуратность, поскольку конструктор этот зачастую дорогой, и ошибок не прощает.

В этой статье мы рассмотрим самые важные аспекты и вопросы, которые могут возникнуть при сборке ПК. Как собрать компьютер и ничего не сломать?

Перед тем как собрать компьютер вы должны быть уверены, что все комплектующие между собой совместимы. Проверить комплектующие на их совместимость не сложно. Если не уверены сами, то воспользуйтесь специальными конфигураторами сборок, которые есть при многих магазинах. К примеру, один из таких конфигураторов — www.regard.ru/cfg.

Кстати, вы можете подобрать наиболее подходящую для вас сборку на нашем канале в Яндексе .

Процессор

Контактная площадка на процессорах для стационарного ПК бывает двух типов: PGA (в виде «штырьков») и LGA, где их заменили контактными поверхностями.

PGA используется в процессорах AMD и старых версиях Intel. После 775 сокета (место куда устанавливается процессор) в Intel перешли на разъем LGA. Что-либо согнуть или сломать в таком процессоре крайне сложно, чего не скажешь про материнские платы под этот разъем. Производители материнских плат под сокет Intel не просто так ставят специальную заглушку.

Под ней находятся очень много контактов, которые называются «ножками». Здесь необходима аккуратность. Попавшую пыль или грязь вы скорее уже не достанете. Ножки очень хлипкие. Если погнете одну из ножек, то вполне возможно мат. плата станет не исправна. Выравнивать их самостоятельно так же не стоит. Если это все же случилось — будет разумней обратится в сервисный центр.

Заглушку с сокета нужно снимать непосредственно перед установкой процессора. Проверьте, все ли ножки целы, ничего ли не погнуто и только потом приступайте к установке процессора в сокет.

Кстати, заглушку на последних версиях материнских платах для процессоров Intel можно и вовсе не снимать.

Механизм фиксации открывается с помощью специального рычажка. Флажок на процессоре и сокете должны смотреть в одну сторону.

Он и пара ключей на разъеме и процессоре — ваши главные ориентиры. Убедитесь, что процессор нормально встал на контакты, и только потом закройте механизм фиксации.

Он будет немного сопротивляться, но не пугайтесь. Это нормально, просто рамка процессора довольно плотно прижимает процессор ко всем ножкам.

С процессорами AMD дело обстоит иначе. У них «ножки» расположены непосредственно на процессоре, а разъем материнской платы выполнен в виде специальных ниши под эти «ножки». Убедитесь, что все ножки на процессоре на своем месте и ничего не согнуто, и только потом приступайте к установке процессора в сокет. При установке опять же следует ориентироваться на специальную разметку (флажок).

Установка процессоров AMD более проста. Аккуратно открываете сокет и ставите процессор. Он должен полностью сесть в разъем.

Система охлаждения

Возможно, установка кулера является более сложным занятием (относительно установки прочих компонентов). Зачастую на них уже нанесена термопаста. Нужно ли ее заменить на что-то более стоящее? Если это бюджетный кулер или боксовый (шел в комплекте) – да, желательно, но не критично. На топовых системах охлаждения это будет лишним.

Перед установкой кулера, протрите поверхность процессора. Сделать это можно спиртом или обезжиривателем.

Ознакомьтесь с инструкцией, не игнорируйте данный шаг. Произведите установку и проверьте, что кулер закреплён и не болтается. Можно обхватить его рукой и приподнять с материнской платой.

С охлаждением для процессов AMD бывает все проще, но тоже обязательно читаем инструкцию. Устанавливаем кулер и фиксируем его рычагом.

На купленной отдельно системе охлаждения тоже, как правило, уже нанесена термопаста, но способы фиксации могут быть другие. Для башеных кулеров, например, нужна специальная подложка под процессор (бэкплейт), а в случае с процессорами AMD может потребоваться демонтаж родных фиксаторов на плате

Башенные кулеры обычно крепятся винтами, ключ для монтажа чаще всего идет в комплекте. Самое главное при установке такого кулера не переусердствовать с затягиванием винтов. Он должен плотно прилегать к процессору, и не болтаться, но это не значит, что винты нужно закручивать как колесо автомобиля.

Не слишком усердствуйте. После установки системы охлаждения подключите ее к материнской плате – разъем CPU FAN.

Термопаста

Бывает так, что паста не нанесена на кулер, а лежит отдельно с ним в коробке. Тогда ее придется нанести самостоятельно. Паста наносится только на металлическую крышку процессора. Чем тоньше слой, тем лучше.

Хорошо наносится паста, например, пластиковой картой. Не желательно что бы паста попадала на подложку процессора. Некоторые термопасты проводят электричество и это может стать причиной короткого замыкания.

Просто нанесите немного пасты на центр процессора и установите кулер. Под давлением она равномерно распределяется по крышке процессора. Иногда края остаются не смазанные, но они не играют существенной роли в процессе отвода тепла. Какую термопасту лучше выбрать и как ее поменять, читайте .

Оперативная память

Самое простое — установка оперативной памяти. Правда, в слотах с односторонней фиксацией память вставляется сложнее. Иногда требуется нормальное усилие.

В сокете гнезда есть ключ, на плате памяти выемка. Откройте защелку на слоте, вставьте модель до упора, закройте защелку. Убедитесь, что память стала ровно, особенно это касается слотов с односторонней фиксацией.

Часто бывает, что на стороне рычажка модуль не полностью вставлен. Это может привести к тому, что после включения ПК система не будет стартовать.

Обычно, перед тем как установить материнскую плату в корпус, я проверяю работоспособность системы на открытом стенде. Вы можете этого не делать, но возможно кому-то пригодится.

После установки процессора, системы охлаждения, жесткого диска и оперативной памяти, я запитываю от блока питания материнскую плату, процессор и подключаю HDD. Далее замыкаю отверткой коннекторы, к которым подключаются кнопки включения от корпуса. Они, как правило, находятся в нижней правой части мат. платы:

Gigabyte

Проверив работоспособность системы, а иногда и установив на этом этапе Windows, перехожу к сборке уже в корпусе

Корпус

Теперь пора ставить материнскую плату в корпус, но перед этим желательно установить блок питания, иначе в дальнейшем может возникнуть проблема с аккуратной укладкой проводов. Заранее распланируйте, что где будет стоять и проведите туда соответствующие провода.

Так же перед установкой материнской платы не забудьте установить специальную панельку под разъёмы, которая шла в комплекте с материнской платой на заднюю часть корпуса. Она заводится с внутренней части корпуса и устанавливается как-бы вдавливая ее наружу.

Плата должна стоять в корпусе на специальных стойках (пеньки), их бывает от 4 до 15. Не пропустите этот момент! Сопоставив материнскую плату с ее примерным расположением в корпусе, вкрутите в данные отверстия корпуса стойки.

Они должны быть одинаковой высоты. Проверьте все ли «пеньки» вкрутились в корпус на одинаковую высоту (до конца). В дешевых корпусах это бывает проблемой и без помощи инструмента зачастую не обойтись. Материнская плата не должна касаться корпуса, она должна равномерно лежать на стойках.

Стойки - часть комплекта корпуса. Бывает так, что отверстий на плате больше чем на поддоне. Не беда, использовать все не обязательно. Главное закрепить края платы и середину платы хотя бы в одном месте.

Накопители

Подключить накопитель проще простого. В случае обычного SSD (2.5 дюймов) или жесткого диска, вы будете иметь дело всего с двумя проводами: питание и провод передачи данных (SATA), который идет в комплекте с материнской платой.

Проверьте расположение ключа, ничего ли не мешает их нормальному подключению. С шнуром SATA все тоже самое. В большинстве случаев на шнуре имеется фиксатор с рычажком вверху коннектора. Если кабель нужно достать, просто зажмите его, иначе можно сломать разъем на мат плате.

В современных корпусах накопители фиксируются в специальных салазках. Очень удобно и не требуется специальных винтов в отличии от бюджетных корпусов.

Укладка проводов

Не допускайте ситуаций, когда провода питания или коннектор подключен к устройству на излом, гарантированно разломаете колодку или коннектор на самом устройстве, особенно это касается накопителей.

Можно наплевать на аккуратность и напихать все провода комом. Работать система разумеется будет, но несчастливо. Провода будут мешать нормальной циркуляции воздуха в корпусе, система быстрее запылится, и будет перегреваться. Плюс есть вероятность, что один из проводов может попасть в полость вентилятора процессора.

Заводите провода за заднюю стенку и через специальные проушины фиксируйте их стяжками.

Корпусные вентиляторы

Их, как правило, два спереди и один на выдув. Крепятся к корпусу на саморезы. Перед установкой в корпус, обратите внимание на указатели воздушного потока. Если это задняя стенка (или верхняя часть корпуса) – стрелка на выдув из корпуса, передняя – забор воздуха в корпус.

Вентилятор можно подключать как к материнской плате, так и к блоку питания (через переходник). Если вентилятор имеет 4 контактный разъем, то и подключать его нужно к соответствующему разъему на мат. плате, который обозначается как SYS FAN. Преимущество разъема 4-pin — появляется возможность автоматического контроля скорости вращения вентилятора в зависимости от загрузки процессора.

Убедитесь, что на пути циркуляции воздуха им ничего не мешает. Верхняя часть жесткого диска должна продуваться — это продлит ему жизнь.

Подключение Блока Питания

Первым делом подключаем самые главные кабеля. Их два – это 24 pin (или 20+4) кабель питания для материнской платы и кабель для питания процессора CPU 8 pin (или 4 pin). Вставляем их до предела, услышите характерный щелчок (не всегда). Не путать провода блока питания 4 pin CPU и PCI-E.

Иногда случается так, что разъем питания процессора на материнской плате имеет 8-pin коннектор, а кабель блока питания, предназначенный для CPU — только 4 pin.

Подключить половину можно и работать это будет, но так делать не желательно. Не факт, что ваша материнская плата это переживет.

Кстати, видеокарт это не касается и позже разберем почему. Если в характеристиках блока питания указанно питание CPU 4+4pin — это обозначает, что коннектор наборной, подойдет как для 8 контактных разъёмов, так и для 4 контактных.

Тоже самое с питанием платы. Питание 20+4 обозначает, что ваш блок подойдет как для материнок с 20 пиновым слотом, так и для стандартного 24-контактного.

С видеокартой ситуация другая. Здесь тоже встречается наборной коннектор на 6+2 контакта или только на 6. По сути, здесь только 6-контактный разъем. Он может быть один, два или три — зависит от крутости вашего блока питания. И отличается он от 8-контактного только перемычкой.

Дополнительные 2 контакта не создают разницу потенциалов, это два нуля. Они служат маркером для карты, что ваш блок питания достаточно мощный для карты и обеспечит нужную силу тока.

Аккуратно подключайте дополнительные порты корпуса. Не спешите. На коннекторе есть ключ - ориентируйтесь по нему, следите что бы ножки разъёма были ровные, не погните их. Особенно это касается разъёма USB 3.0. Не редки случаи, когда из-за невнимательности пользователь гнет ножку на разъёме или отрывает, когда резко извлекает коннектор. Как подключить переднюю панель компьютера к материнской плате более детально описано здесь.

Видеоадаптер

Как правило, видеоадаптер устанавливается последним. Здесь все просто. Вставляете видеокарту в графический слот и фиксируете винтом на рамке карт расширения. Если карта широкая, то лучше закрепить двумя винтами.

Не забывайте про фиксатор на слоте. Он не для красоты. Перед установкой он должен быть открыт и только потом вставляем видеокарту до характерного щелчка. Вынимать карту только с помощью рычага фиксатора. Нажмите на него, и карта поднимется в слоте, после чего ее можно уже извлекать.

Статическое электричество и методы борьбы с ним

Не собирайте ПК в синтетических носках стоя на шерстяном ковре. Можно использовать простые хлопковые перчатки, особенно при работе с модулями оперативной памяти без радиаторов. Пожалуй, это единственная деталь, которая боится статики. Здравый смысл и обязательное чтение инструкции ваши лучшие помощники.

Если компьютер не стартует после сборки — проверьте как вы установили комплектующие. Стартует, но скорее прекращает работу – скорее проблема с оперативной памятью или ее неправильная установка.собрать компьютер

Если доходит до БИОС уже хорошо, можно найти возможную причину. Если на мат плате загораются лампочки, крутятся кулеры, но на мониторе ничего — проверьте установку видеокарты. Может помочь сброс БИОСа или его обновление.

Как видите, собрать компьютер самому из комплектующих не так и сложно. Главное — знать теоретическую часть. Мы разобрали основные моменты, которые могут пригодится. Естественно это не все. Сколько вариаций комплектующий столько и возможных проблем. На комплектующих не должно быть механических повреждений. Перед тем как вы решитесь собрать компьютер, тщательно проверяйте комплектующие на наличие внешних дефектов. Удачи в сборке.
