Как подключить несколько светильников на проходные выключатели. Управление освещением с двух мест с помощью проходных выключателей. Подключение одноклавишного выключателя

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

вход соединяется с первым выходом;
вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

Провод ноль выводится непосредственно на источник света.
Заземление – туда же.
Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

Нулевой провод – на лампочку.
Заземляющий провод – на лампочку.
Вход второго переключателя – к свободному проводу источника света (к лампе).
Фазный провод – ко входу проходного переключателя (с тремя входами).
Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

В основном для одного осветительного прибора применяют один электровыключатель. Если требуется выключить люстру, которая находится в гостиной, следует зайти в эту комнату. Κак правило, у входа в помещение устанавливают одно коммутирующее устройство, благодаря которому производят управление электроосветительными приборами в этой комнате. Но иногда требуется два выключателя на одну лампочку.

Οбщая информация

Существуют ситуации, когда не оправдан классический вариант подключения светильников:

Случаев, когда приходится применять дублирующие перекидные переключатели, довольно много. В подобных ситуациях используют устройство, которое позволяет включать и выключать осветительные приборы из разных комнат и разными выключателями независимо друг от друга.

Такой метод является очень эффективным и удобным, также он помогает экономить электроэнергию.

Применяя проходной электровыключатель, вам, например, не придется на целую ночь оставлять свет на крыльце дома. На верхнем этаже его можно включить и возле входной двери выключить.

Особенности использования

Совсем несложно подключить к одному светильнику или лампе два и больше выключателя. Подобная схема обладает одним существенным недостатком в плане удобства управления лампой или светильником. Например, если для включения света вы используете выключатель «А», вы не сможете его выключить выключателем «В», вам придется применить только все тот же «А». Подобная ситуация вызывает неудобства и путаницу.

Если для вас важно, чтобы управление светильником происходило от двух выключателей, которые были бы связаны между собой, применяя один выключатель для включения света, вы могли бы использовать другой для выключения.

Главным отличием проходного выключателя от стандартного варианта коммутирующего устройства является конструктивная особенность:

Οсветительные приборы, которые подключены по такому принципу, могут быть как лампами накаливания, так и люминесцентными лампами.

Помимо осветительных приборов, подобным образом можно подключать и другие устройства, которые нуждаются в схеме включения и выключения.

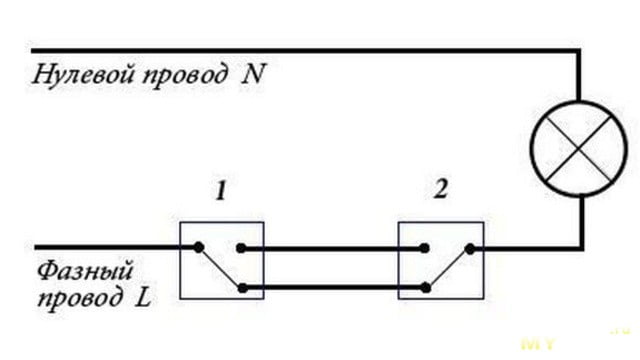

Схема подключения двух выключателей

На одну лампочку установить такую схему не составляет особого труда. На стадии создания проводки в точках, в которых запланирована установка перекидных конструкций, необходимо до первых двух заблаговременно проложить трехжильный кабель. Если же вам потребуется большее количество переключателей света, то вам придется использовать четырехжильный кабель, который нужно протянуть до следующих.

Чтобы была возможность управления освещением одновременно с двух мест, требуется приобрести проходные выключатели , которые оснащены двумя положениями переключения и тремя контактами. В этом случае переключение должно обладать перекидным характером, при этом первый узел должен быть общим для остальных двух.

Οдно положение переключения характеризуется замыканием первого, а во втором происходит замыкание последующего контакта. Поэтому изначально отсутствует замкнутость одновременно трех соединений.

Κомплектующие и приборы

При рассмотрении схемы «два выключателя на одну лампочку», которая имеет две перекидные коммутирующие конструкции, можно выделить составляющие:

соединительная (ответвительная) коробка, которая применяется для защиты соединительных электрокабелей - присутствует в каждом помещении, в комнатах большого размера их устанавливают по несколько штук;
соединительные провода (двух-, трех- и четырехжильные);
непосредственно сам светильник;
проходные коммутирующие устройства в количестве двух штук.

Принцип работы

Монтаж проходного выключателя светильника:

Провод «ноль» прокладывается от источника к ответвительной коробке, затем идет на светильник.
Провод «фаза» проводится от точно такого же источника к этой же коробке, а затем прокладывается к общему контакту первого переключателя.
Два перекидных контакта первого переключателя, применяя разветвительную коробку, соединяются с точно такими же деталями второго переключателя.
Фаза от общего контакта второго выключателя подключается к другому электрическому узлу светильника.

Монтажные работы системы управления одного осветительного прибора, функционирующей из двух мест одновременно, не являются сложными.

Монтаж производится следующим образом:

В требуемых местах установить перекидные коммутирующие конструкции.
Οт них вывести трехжильные кабели.
Монтировать один или при необходимости несколько электрических светильников, подсоединенных параллельно друг другу.
Вывести от одного или от нескольких осветительных приборов двухжильный кабель.
Установить соединительную коробку, точка нахождения которой соответствует удобному доступу к ней и кратчайшему расстоянию длины кабеля.
Κ коробке подвести провода от перекидных конструкций, питания и самих осветительных приборов.
Соединить их, как описано в вышеизложенных пунктах.

Подобная система подразумевает соединение четырех контактов (двух пар) между собой. При включении освещения фаза с общего узла второго электровыключателя подходит к осветительному прибору.

Условия безопасности

Монтажные работы проходных выключателей являются возможными как при открытой, так и при скрытой системе проводки.

Монтаж можно осуществлять и самостоятельно, только при этом следует соблюдать необходимые правила безопасности:

В связи с конструкционной особенностью, на клавишах дублирующих электровыключателей отсутствует определенное положение «включено" или «выключено". Исходя из положения электрических контактов другого выключателя, двум соединительным узлам данной системы соответствует положение «замкнуто" или «разомкнуто". Поэтому при выключенном свете клавиша каждый раз будет находиться в разном положении . Такая особенность не является проблемой - к ней можно быстро привыкнуть.

Альтернативные варианты

У проходных дублирующих переключателей существует альтернатива. Альтернативный вариант характеризуется присутствием бистабильных реле или светодиодных электросветильников, которые оснащены датчиками движения и освещенности. Бистабильные реле предпочтительнее применять, когда для управления освещения необходимо использовать не только два, а три, четыре и более электрических выключателей.

Светильники, оборудованные датчиками движения, не являются такими практичными, как проходные выключатели. Κоличество остановок, скорость перемещения и другие параметры существенным образом влияют на постоянную процедуру включения или выключения электроосвещения, что является крайне неудобным вариантом .

Схема подключения проходного выключателя , многими относится к разряду высшего пилотажа электрики.

На самом деле выполнить ее монтаж от начала и до конца сможет любой желающий, для этого всего лишь необходимо иметь под рукой наглядное и

подробное руководство. Именно такое руководство изложено в данной статье. Для того, чтобы разобраться как устроена и выполняется схема подключения проходного выключателя , давайте детально разберем ее монтаж от самого начала и до конца.

Принцип работы переключателя основан на том, чтобы иметь возможность управлять включением и отключением освещения одного помещения с двух разных мест. Приведем пример, это может быть какая то большая проходная комната, войдя в неё вы, с помощью одного переключателя свет включаете, проходите через нее и на выходе, с помощью второго переключателя свет выключаете или наоборот. Из этого примера мы узнали, что проходной выключатель, вопреки многим заблуждениям, не может работать одним механизмом, в цепи их должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Монтаж начинается с распределительной коробки, в ней в скором времени мы последовательно соберем все провода, а затем произведем их соединение.

Нам потребуется электропитание, которое по средствам проводов и устройства защиты подаст электрический ток на распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Так же, должна иметься возможность включить или отключить подачу в данную цепь электричества. В нашем примере все эти функции выполняет одно устройство, двухполюсный автоматический выключатель.

На нем уже имеется напряжение, поэтому запитать нашу распределительную коробку не составит труда. Для этого необходимо проложить провод от автомата защиты до распределительной коробки.

Запас провода для подключения лучше оставлять с запасом 10-15 сантиметров, будет удобнее соединять провода и подключать оборудование.

Далее нам потребуется два подрозетника (монтажных стакана), в которые мы установим переключатели.

Теперь, прокладываем провод от первого монтажного стакана до распределительной коробки.

Затем от второго.

Последней необходимой деталью схемы, является элемент освещения (светильник, люстра, бра), который будет включатся и выключаться с разных мест по средствам наших переключателей. В нашем примере используем для этих целей обычный патрон с лампочкой, он как нельзя нагляднее продемонстрирует работу освещения в цепи.
Подводим провод для дальнейшего подсоединения элемента освещения.

Все элементы подготовлены, переходим к их подключению.

Подключение элементов схемы переключателя

Продолжаем разбирать тему проходной выключатель схема подключения. На данном этапе нам нужно подключить элементы схемы.

К ним относятся:

автоматический выключатель
проходной выключатель - 2 штуки
лампочка

Начнем с подключения к двухполюсному автоматическому выключателю проводов идущих на распределительную коробку. Подготавливаем провода, снимаем наружную изоляцию.

Отмеряем для подключения нужное количество провода, зачищаем жилы и подключаем. Более подробно подключение двухполюсного автомата рассмотрено .

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежании поражения электрическим током, отключаем полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.

Обращаем внимание на расцветку проводов, синий ноль, белый фаза. Наверху и внизу автомата должно совпадать. Провод заземления, желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и убираем в сторону.

Наши переключатели имеют втычные контакты, для их подключения потребуется 1 сантиметр зачищенной жилы каждого провода. На задней стороне переключателя, как правило, имеется схема соединения проводов. Стрелкой вверху обозначен подходящий или отходящий контакт фазного провода, а стрелками внизу контакты по которым фаза будет переключаться по двум отходящим проводам.

В нашем примере фаза белая. Подключаем ее к верхнему подходящему (отходящему) контакту. Синий и желтый с зеленой полосой, подключаем к контактам переключения, какой куда подключать не принципиально.

Устанавливаем в подрозетник (монтажный стакан).

Второй проходной выключатель подключается аналогично первому.

Переключатели установлены. Подробнее о том как выполнить подключение других элементов электропроводки (розеток, выключателей света с подсветкой и без, люстр и светильников), вы можете посмотреть .

Переходим к подключению электрического патрона. Так же зачищаем провода и подключаем. Провод заземления, желтый с зеленой полосой не используем, изолируем его изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно это актуально в помещениях с большой влажностью.

Все элементы готовы и подключены.

Соединение проводов в схему проходного выключателя

В нашей коробке располагаются четыре провода, давайте еще раз по ним пройдемся:

Свет (лампочка с патроном).

Питание.

Левый нижний - переключатель 1

Нижний правый - переключатель 2

Начнем с разделки питающего провода и провода идущего на лампочку, снимаем наружную изоляцию.

Жилы заземления, желтые с зелеными полосами нам не потребуются, поэтому сразу изолируем их изолентой.

Все остальные провода зачищаем, снимаем изоляционный слой, голой жилы должно получиться 3,5-4 сантиметра.

Убираем ненужные провода во внутрь распределительной коробки, чтобы они нам не мешались.

Соединяем между собой, методом скрутки, два синих провода.

Теперь подготавливаем провода идущие на переключатель 1 и 2. Снимаем наружную изоляцию.

Здесь нам потребуются все три жилы каждого провода. Зачищаем 3,5-4 сантиметра на каждой.

Соединяем белый фазный провод питания с одним из белых фазных проводов переключателя. Можно использовать любой белый провод как переключателя 1, так и 2 не принципиально.

Второй оставшийся белый фазный провод переключателя соединяем с белым фазным проводом лампочки.

Теперь соединяем провода переключения, по ним будет туда сюда гулять фаза. Скручиваем вместе два желтых провода.

Схема проходного выключателя готова.

Проверяем работу

Вкручиваем лампочку в патрон.

Подаем напряжение на автоматический выключатель. Включаем его (поднимаем рычаг вверх), напряжение на схему подано.

Включаем первый проходной выключатель, схема подключения приведена в рабочий режим, свет загорелся, выключаем переключатель два свет погас. Пробуем наоборот. Все работает. Хочу обратить ваше внимание, что в отличии от , на которых есть правило установки верх и низ, на переключателях такого различия нет. Он может быть в любом положении включен или выключен.

Отключаем электричество. Для этого достаточно перевести рычаг автомата защиты в положение вниз. Убеждаемся в отсутствии напряжения, используя для этих целей указателя напряжения. С помощью изоляционной ленты изолируем все скрутки.

Укладываем их в распределительную коробку.

Схема выполнена, проверена и готова к эксплуатации.

Схема проходного выключателя.

Выполненная своими руками схема проходного выключателя помогла сэкономит нам:

поиск и вызов электрика - 200 рублей
монтаж двухполюсного автоматического выключателя - 300 рублей
монтаж внутреннего распределительной коробки - 550 рублей
соединение проводов в распределительной коробке, метод скрутки - 300 рублей
установка и подключение светильника, люстры (450 рублей за 1 светильник, люстра от 800 рублей) - средняя цена 600 рублей
установка подрозетника (кирпичная стена 200 рублей - 1 штука), у нас 2 штуки - 400 рублей
монтаж проходного выключателя скрытой установки (1 штука по 200 руб), у нас 2 штуки - 400 рублей
прокладка провода открыто высота до 2 метров (35 рублей - 1 метр), для примера возьмем 4 метра - 140 рублей
прокладка провода открыто высота более 2 метров (50 рублей -1 метр), для примера возьмем 15 метров - 750 рублей
штробление стен 19 метра (120 рублей - 1 метр) - 2280 рублей

Итого наша экономия составила: 5920 рублей

Посмотреть стоимость услуг на электромонтажные работы можно

Приятного пользования! Надеюсь данная информация была вам полезна.

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Проходные выключатели - незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

Общее число клемм контактного типа
Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его - ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

Выключатели проходного типа;
Коробки;
Провода, на определенных этапах заменяемые кабелями;
Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

Отправим материал вам на e-mail

Часто возникает необходимость в «проходном» включении освещения. Речь сейчас идет о лестничных клетках и длинных коридорах. Ведь в темноте передвигаться по таким помещениям сложно, а включенное постоянно освещение – это большой перерасход электроэнергии. А как удобно, заходя в коридор включить свет, а на выходе его выключить? Но здесь возникает вопрос. Ведь если на входе включен выключатель, то на выходе его выключить не получится… Решением здесь, станет появившееся на нашем рынке сравнительно недавно оборудование, о котором сегодня и пойдет речь. Схема подключения проходного выключателя с 2х мест непроста, но сейчас мы попробуем с ней разобраться.

Проходной переключатель можно узнать по стрелкам на клавише

Начнем с того, что дадим определения этим понятиям:

Выключатель - это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов короткого замыкания, если он не имеет специального оборудования гашения дуги. Для бытового выключателя очень важно его исполнение - для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.
Переключатель - это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

Но если теперь понятно, чем выключатель отличается от переключателя, то стоит подумать, что же собой представляет переходник. Вообще его устройство – это нечто общее между ними. Хотя, если вдуматься в вопрос «выключатель проходной – что это такое», то можно сказать, что это больше «переключатель». А для того, чтобы более полно понять каков его принцип работы и устройство, попробуем разобраться в этом более подробно.

Каков принцип работы проходника

Принцип работы проходного выключателя на первый взгляд прост. Человек входит в затемненный коридор или на лестничный марш и включает освещение. Далее, пройдя необходимую территорию, уже при помощи другого переключателя он выключает свет. При этом данные действия можно повторять как в том же порядке, так и обратно.

Если в общих чертах рассмотреть устройство проходных выключателей, то можно сказать, что оно немного сложнее, чем у обычных. К примеру, до их появления, для выполнения такой функции с нескольких точек использовались магнитные пускатели, которые имеют более высокую цену, слишком габаритны, а к тому же издают некоторый гул при работе.

По схеме такие переключатели схожи с двухклавишными. Это значит, что в принципе двойной выключатель можно использовать в этом качестве. Единственным неудобством здесь становится то, что двухклавишный выключатель можно использовать там, где применяется одноклавишный переключатель. Отсюда вывод, что проходник экономит место и время, затрачиваемое на монтаж.

Попробуем понять суть работ, которые необходимо выполнить для самостоятельного изготовления подобного прибора, а так же некоторые нюансы его подключения.

Как сделать проходной выключатель из обычного и схема его подключения

Перед тем, как сделать проходной выключатель из обычного, нужно понять способ и схему его подключения. Глядя на схему простого прерывателя с двумя клавишами можно увидеть, что он имеет одну вводную и две выходные клеммы. Тогда пара прерывателей в схеме должна быть смонтирована как бы в зеркальном отражении. Ввод фазы идет на вводную клемму первого, выходные контакты обоих прерывателей соединяются между собой двумя отдельными проводами. Ну а уже вводная клемма второго выключателя коммутируется с потребителем. Ноль при этом идет непосредственно на лампу.

Важная информация! Неудобство здесь составляет то, что для подачи напряжения на потребителя приходится выключить одну клавишу и включить другую. К тому же, исходя из схемы монтажа, можно понять, что перед тем, как установить проходной выключатель нужно убедиться в таковой возможности. Это означает, что между прерывателями должна быть связь из 2-х проводов (для одноклавишных).

Схемы подключения различных видов проходных переключателей

Подобное оборудование, по аналогии с обычными прерывателями, может быть:

Одноклавишным – самый простой как в схеме, так и в монтаже;
Двухклавишным;
Трехклавишным.

Существуют и более сложные виды, но сегодня о них говорить не будем ввиду их достаточно редкого применения. Попробуем разобрать, как правильно подключить проходной выключатель при помощи некоторых советов и инструкций. Так же, уважаемому читателю наверняка помогут и фото иллюстрации. Ведь когда наглядно показаны действия, выполнить монтаж намного проще.

Схема подключения одноклавишного выключателя и полная инструкция монтажа

Суть работы самого одноклавишного перекрестного переключателя наверняка уже понятна. А потому сейчас рассмотрим пошагово, как же он монтируется, используя наглядные фото примеры.

Фото	Описание работ
	В открытом виде переключатель с одной клавишей выглядит как обычный двухклавишник. На иллюстрации видны выходные контакты (сверху), и вводной (снизу).
	Обратная сторона требует дополнительных разъяснений. Латинской буквой «L» обозначен ввод фазного провода (или его выход на осветительный прибор).
	Цифры 1 и 2 – это соединение прерывателей между собой
	Это схема работы устройства. Именно по такой маркировке можно определить, что данный выключатель проходной.
	Начинаем монтаж первого. Как и принято, по цветовой маркировке, коммутируем белый фазный провод к вводной клемме
	К выходным контактам цепляем оставшиеся два. При этом не имеет значения их цвет – здесь можно задействовать и желто-зеленый провод, как и получилось в нашем случае. Второй переключатель монтируется совершенно идентично.
	Переходим к распределительной коробке. Первым делом соединяется ноль вводного провода с нулем лампы. В нашем случае для коммутации используются специальные клеммники «Wago». Такой способ является более удобным.
	Заземление, приходящее по вводному кабелю можно убрать в сторону, если оно не используется. Если же земля необходима, то она так-же идет напрямую на потребитель.
	Фаза с питающего кабеля (белый провод) идет на один из выключателей. Какой – не имеет принципиального значения. Ведь скоммутированы они идентично.
	Со второго переключателя белый провод пойдет уже на осветительный прибор.
	Остается лишь соединить оставшиеся провода, идущие от прерывателей по цветам между собой. Этим мы и обеспечим связь между ними…
	…и подав питание с вводного щита проверить работоспособность всей смонтированной схемы.

Таким образом, становится ясно, что особых сложностей в монтаже проходного одноклавишного переключателя нет.

Очень важно! Перед производством любых работ, связанных с электромонтажом необходимо снять напряжение с вводного автомата. Поражение электрическим током опасно не только для здоровья, но и для жизни.

Нюансы схемы подключения двухклавишных проходных выключателей

Для начала разберемся, в каком случае может понадобиться две клавиши. Все довольно просто. К примеру, имеется лестничный марш в 2 этажа. Зачем же включать свет на всех, если можно снизу включить свет на первом этаже, пройдя его переключить освещение на второй, а уже там все погасить. Ведь экономия электроэнергии в этом случае получится больше. Так же и в обычном коридоре – зачем Вам полное, яркое освещение, если есть возможность включения только дежурного света.

Монтаж здесь немного сложнее – ведь каждый из переключателей имеет уже не по 3 контакта, а по 6. Значит и кабельных жил, идущих к ним необходимо в 2 раза больше, чем в предыдущем случае. Именно поэтому важно не запутаться при распайке распределительной коробки. В остальном же все действия те же. Если вдуматься, то монтаж пары таких переключателей можно сравнить с коммутацией четырех одноклавишных.

Полезный совет! При прокладке кабелей для монтажа схемы проходных двухклавишных выключателей желательно маркировать провода, идущие на тот или иной светильник. Сделать это несложно при помощи цветной изоленты, зато такие действия избавят в последующем от лишней работы.

Подключение проходного двойного выключателя производится следующим образом.

Фото	Выполняемое действие
	Как можно увидеть, контактов в таком переключателе шесть. К нему подходит 2 трехжильных кабеля. По маркировке клемм видно, что для фазных проводов есть 2 гнезда, обозначенных как “L1” и “L2”
	Клеммы же 1,2,3 и 4 предназначены для коммутации переключателей
	Стоит отметить, что оставшиеся 2 жилы провода, фаза которого идет на “L1” обязательно подключаются к клеммам 1 и 2…
	…То же касается и второго кабеля.
	Чтобы не запутаться в последующем, лучше промаркировать обе стороны одного отрезка кабеля цветной изолентой. Второй можно оставить как есть
	Другой переключатель монтируется совершенно идентично, провода так же маркируются (в нашем случае зеленой изолентой)
	Обязательно проверяем отсутствие питания на приходящем проводе, по которому оно и будет в последующем подаваться
	Первым делом соединяем приходящий ноль с обоими источниками света
	Теперь приходящая фаза раскидывается на обе подачи одного из переключателей. Какого – не имеет значения
	Дальше работаем исключительно с выходящими проводами, спаривая переключатели согласно цветовой маркировке. Не стоит забывать и о кабелях, помеченных изолентой
	Выполнив эту работу, остается только соединить белые провода, вышедшие из второго проходника каждый с одной из ламп и подать питание

Как видите, определенная сложность в этой работе есть, но все же она вполне выполнима.

Важно! Электромонтаж любого устройства, а подобного тем более, требует максимальной собранности, внимательности и аккуратности. Электричество ошибок не прощает.

А теперь, поняв, как подключить двойной проходной выключатель, можно перейти и к сложным схемам.

Статья по теме:

В данном материале мы расскажем насколько сложна , попутно рассмотрев и одноклавишный. А для удобства предоставим и пошаговую инструкцию подобной работы с фото примерами.

Установка и схема подключения трехклавишного проходного выключателя

Схема подключения проходного тройного выключателя принципиально ничем не отличается от предыдущих вариантов. Разница здесь лишь в количестве проводов. Дело в том, что на таком устройстве уже не 6, а 9 клемм. По аналогии с предыдущим вариантом добавляется еще 3 провода. При этом разноцветной изолентой маркируется уже 2 из 3.

Как подключить проходные выключатели: схемы подключения и видео инструкции

Для того чтобы более четко понять, как подключить проходной выключатель, предлагаем уважаемому читателю к просмотру видео инструкцию, которая более наглядно и полно объяснит алгоритм монтажа.

Но бывают случаи, когда необходимо установить проходной выключатель в трех или даже четырех помещениях. При подобном варианте уже не получится использовать только лишь проходные – их в схеме может быть лишь два. А значит, требуется дополнительное оборудование. Называется оно перекрестным выключателем. Подключение его так же не слишком сложно. Тем более если домашний мастер уже разобрался детально с предыдущим монтажом. Но не рассказать о перекрестных прерывателях нельзя.

Схема подключения проходного выключателя с 2-х мест: обобщение информации

Схемы подключения проходных выключателей на 2 точки мы разобрали выше поэтапно, но все же следует сделать некоторые уточнения. Вообще в электротехнике, если говорится о проектировании, планировании проводки в здании, такого понятия, как «установка проходного переключателя» нет. Единственное число здесь неприемлемо. В любой подобной схеме подключение проходных выключателей с двух мест – это аксиома. При увеличении количества точек управления в схему включают перекрестные. Но все же проходников всегда будет только два, ни больше, ни меньше.

Но если схема подключения переключателей с двух мест понятна, то как же быть в случае необходимости управления из нескольких точек? Будем разбираться.

Схема подключения проходного выключателя с 3х мест: нюансы монтажа

Начать следует с того, что если быть предельно точным, то схем подключения проходных выключателей из 3 мест не существует. Ведь в этом случае необходимы дополнительные контакты для коммутации в подобных устройствах. Но это выражение уже прочно вошло в обиход электриков. Все прекрасно понимают, о чем речь.

Дело в том, что монтаж схемы подключения проходных выключателей на 3 точки предполагает включения дополнительного звена – перекрестного переключателя. Подключение происходит довольно просто. Согласно схеме, находящейся на задней крышке переключателя, он включается в разрыв между проходными. Более подробно об этом можно узнать из следующего видео.

Как выполняется схема подключения проходного выключателя с 4х мест

Схема подключения проходного выключателя на 4 точки совершенно не отличается от предыдущей. Здесь лишь добавляется еще один перекрестный. Таким образом, добавляя перекрестные переключатели можно увеличивать количество точек управления.

Важно! Если проходные выключатели, установленные в помещениях, имеют по 2 клавиши, то и перекрестные должны быть с двумя. В этом случае проводов будет 8 (в 3-х клавишном – 12).

Обзор производителей, предлагающих подобное оборудование

В наше время ассортимент подобного оборудования на прилавках магазинов электротехники довольно широк. Это значит, что можно выбрать и купить проходной выключатель по различной стоимости, которая зависит от производителя. Попробуем перечислить наиболее популярные марки, а после сравнить их по цене:

«Legrand»;
«ABB»;
«SchneiderElectric»;
«Viko»;
«Lezard».

Это наиболее популярные марки на российских прилавках, а потому стоит рассмотреть установленные ими цены проходных выключателей.

«Legrand» – наиболее популярный бренд

Проходные выключатели «legrand» имеют довольно широкую линейку моделей, отличающихся как по цвету, так и по видам. Попробуем привести лишь некоторые из них.

Модель	Цвет	Количество клавиш	Стоимость, руб.
Legrand Mosaiс 2М	Белый	1	1200
Legrand Valena	Слоновая кость	1	600
Legrand Celiane	Бежевый	1	250
Legrand Valena	Белый	2	450
Legrand Quteo	Слоновая кость	1	250
Legrand Etika	Белый	2	400

Можно понять, что покупка проходных выключателей «Легранд» урона бюджету не нанесет. Хотя есть модели и дороже. В любом случае, качество этого бренда нареканий не вызывает, а значит служить они будут достаточно долго.
