В любом имеющем электропроводку доме на распределительном щите есть автоматический выключатель (автомат). Это устройство предназначено для автоматического обесточивания сети. Для того чтобы понять, почему выбивает автомат в щитке и что делать, надо определить причины этого явления.

Основные причины

Если подключение устройства в розеточную группу приведёт к превышению суммарной мощности, его следует подсоединить к другой цепи

Автомат в распределительном щитке может сработать вследствие следующих причин:

подключение слишком большой нагрузки;
короткое замыкание;
неисправность самого автомата.

При включении в сеть большого количества электроприборов в цепи может возникнуть ток, значение которого превышает допустимое для этой цепи. Это может случиться, когда одновременно включаются чайник, машина для стирки, электроплита и другие приборы. В этом случае срабатывает автомат, который отключает сеть. В современных автоматах на превышение тока реагирует тепловой расцепитель.

При частых срабатываниях автоматического выключателя категорически запрещается его замена на аппарат с большим номиналом!

В случае короткого замыкания происходит резкое увеличение тока. Тогда срабатывает электромагнитный расцепитель автомата. При этом в катушку втягивается сердечник и через рычаги размыкает контакты. Время срабатывания этого расцепителя не превышает 0,02 с.

В некоторых случаях виновником отключения может стать неисправность самого автомата, представляющего довольно сложную конструкцию.

Возможные последствия

Короткое замыкание - самая частая причина пожаров в квартирах и домах

Последствиями внезапного отключения сети при срабатывании автомата, в худшем случае, могут быть перерывы в компьютерной игре или в работе стиральной машины. Гораздо более тяжёлые последствия могут возникнуть, если автомат не сработает. Например, если он откажет при коротком замыкании, то может возникнуть возгорание, которое часто приводит к пожару.

Что делать

Если у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели

В случае отключения сети вначале желательно разобраться в том, почему выбивает автомат в щитке. Для этого можно использовать следующий алгоритм:

Определить суммарную мощность всех подключённых электроприборов.
Разделить суммарную мощность на напряжение 220 В и определить суммарный потребляемый ток (Iп).
Сравнить потребляемый ток с номинальным током (Iн) автомата.
Если Iп > Iн, то необходимо сократить число включённых приборов таким образом, чтобы Iп< Iн.

Если неисправность связана с появлением короткого замыкания, то вначале необходимо проверить каждый из подключённых приборов. Это можно сделать, например, путём их поочерёдного отключения. Если окажется, что при отключении всех электроприборов в цепи остаётся короткое замыкание, то следует проверить саму электропроводку, в том числе такие её элементы, как выключатели или розетки.

Если окажется, что автомат отключается сам по себе независимо от наличия неисправностей в цепи, то его следует заменить на исправный.

Поскольку по технике безопасности замену такого прибора необходимо производить при отключённом напряжении, подводимом к щитку, то эту замену лучше поручить электромонтёру.

В большинстве случаев срабатывание автомата в щитке - его штатная работа, и то, что он её выполняет - очень хорошо, так и должно быть, но при условии, что сам автоматический выключатель исправен. Для проверки работы электрической сети в квартире или доме лучше пригласить специалиста.

То любой мало-мальски знакомый с электротехникой человек идет на площадку проверять в электрощите состояние автоматических выключателей . Чаще всего, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется легко: ручка находится в положении «вниз», на ней отчетливо виден круглый знак - «ноль». Для включения достаточно повернуть эту ручку вверх, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами немного другого образца. Автоматические выключатели серии АЕ и им подобные имеют немного большие габариты, крепятся к основанию длинными винтами и обладают неприятным свойством: при срабатывании их ручка остается в прежнем, верхнем положении. Это затрудняет поиск сработавшего автомата, который необходимо выключить и снова включить, чтобы вновь подать напряжение.

Но все это, по большому счету, мелочи. Сработавший автомат говорит о какой-то неисправности, а нам надо разобраться, о какой именно.

Расцепители автоматических выключателей

Для начала надо выяснить хотя бы в общих чертах, что такое автоматический выключатель, и как он работает . Многим известно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только по желанию владельца, поворачивающего ручку вниз. На то это и «автоматический» выключатель, что выключиться он может и автоматически.

Необходимо это для того, чтобы защитить проводники и квартирное электрооборудование от повышенного электрического тока, способного вызвать пожар и разрушения. Причиной же возрастания тока может стать:

1. Перегрузка сети . Ее может вызвать включение неисправных электроприемников, или электроприемников, суммарная мощность которых превышает возможности сети. Последнее может быть связано и с по квартире, когда на одну группу приходится большое количество штепсельных розеток. Каждая розетка в отдельности вполне может быть и не перегружена, но суммарный их ток может достигать недопустимых для одного автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется тепловой расцепитель - биметаллический контакт, состояние которого зависит от температуры, которая, в свою очередь, зависит от протекающего электрического тока. Уставку, то есть, ток срабатывания теплового расцепителя обычно можно регулировать в небольших пределах.

2. Короткое замыкание в сети . Оно может быть вызвано неисправностью электропроводки или выходом из строя какого-либо электроприемника. Для новой электропроводки короткое замыкание может стать результатом ошибки в монтаже, например, при соединении проводов в . Физически короткое замыкание - это электрическое соединение фазного и нулевого проводника помимо нагрузки. Поскольку сопротивление цепи в этом случае ограничивается только сопротивлением проводов, то электрический ток мгновенно достигает очень большого значения.

Для защиты от сверхтоков короткого замыкания тепловой расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже практически наверняка будут повреждены, а электрическая дуга вызовет возгорание. Поэтому в модульных автоматических выключателях всегда применяется электромагнитный расцепитель , скорость срабатывания которого составляет доли секунды с момента возрастания тока.

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, конечно, включить его вновь. Однако систематическое срабатывание говорит о какой-то проблеме, которую придется решать. Что же делать, если отключился автомат в электрощите?

Короткое замыкание в цепи розеток

При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием - тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи - сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю. Разумеется, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы убедились, что причина срабатывания - короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать должен именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкания в той части цепи, которая расположена после него относительно линии.

Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах квартиры срабатывает групповой выключатель и зачастую вместе с ним - вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу - эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющих электронное управление. Неисправный прибор, разумеется, подлежит ремонту.

Если все приборы исправны, необходимо приступить к осмотру розеток, входящих в состав группы: пластиковые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок. Их придется вскрыть. И если осмотр не выявит явных неисправностей, то провода надо разъединить, чтобы проверить сопротивление между жилами кабелей по отдельности. Такая проверка уже точно позволит определить, в каком именно из кабелей имеется замыкание. Поврежденная линия подлежит замене, а жилы в коробке необходимо вновь соединить с применением сертифицированных зажимов.

Короткое замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат - можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.

В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.

Если же короткое замыкание выявляется на всех светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то местом замыкания, скорее всего, является ответвительная коробка освещения. Ее необходимо вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные линии, разъединив их концы.

Перегрузка сети

Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю требуется некоторое время для срабатывания. Обычно речь идет о нескольких минутах. Поэтому если автомат вышибает время от времени, то очень может быть, что вы имеете дело именно с перегрузкой.

Перегрузка цепи освещения - явление достаточно редкое, и чтобы его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир часто бывают защищены одним автоматом на десять ампер. Этого часто бывает и достаточно, но при установке большого количества дополнительных светильников в щитке необходимо предусмотреть дополнительный автомат освещения для их питания, особенно, если светильники галогеновые или с обычными лампами накаливания.

Перегрузка розеточной сети - это совсем не редкость. Во время проектирования и монтажа электропроводки в доме невозможно точно определить нагрузку на каждую группу. Поэтому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, несмотря на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превышает 25 ампер, номинальный ток розеток может составлять 16 ампер.

Здесь есть все предпосылки для перегрузки, если все мощные электроприемники, такие как чайник, утюг, микроволновая печь и тому подобное, включить в розетки одной группы. Тут уж, разумеется, сработает автоматический выключатель. И чтобы подобного не происходило, необходимо равномерно распределять мощную нагрузку между группами, а при отсутствии такой возможности - не включать в сеть одновременно несколько мощных электроприемников.

Случается, что неисправный электроприбор потребляет повышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых условиях не всегда возможно, но если срабатывание теплового расцепителя происходит только при включении какого-то одного электроприемника, а номинальная мощность этого прибора не превышает 2,5 кВт, то следует произвести его ревизию на предмет наличия неисправностей.

Неисправность автоматического выключателя

Не так уж и редко причиной постоянного срабатывания автоматических выключателей является неисправность последних. Даже среди новых автоматов допускается некоторое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в основном, тепловых расцепителей) часто выявляется только в ходе эксплуатации.

Поэтому при систематическом срабатывании теплового расцепителя автомата, прежде чем приступать к радикальным методам решения проблемы, можно просто произвести пробную замену автомата на схожий по номиналу и характеристике.

В заключение

В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано - это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата - замена его на автомат большего номинала - не допустим категорически. Автоматические выключатели - это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.

Александр Молоков

Срабатывание автоматического выключателя электропроводки – не такое уж редкое явление. В этой ситуации нельзя просто возвращать рычаг включения автомат в рабочее положение. Предварительно необходимо ответить на вопрос: почему выбивает автомат, так как без неисправности тут не обошлось.

Срабатывание автоматического выключателя происходит по различным причинам. Чаще всего он «срабатывает» в результате короткого замыкания или перегруза электропроводки. Однако, даже при надежности современной техники нельзя исключить отказ самого устройства.

Процедура поиска неисправности не отличается сложностью, а ее выполнение доступно даже начинающему электрику. Далее мы расскажем об основных приемах обнаружения причины срабатывания и способах устранения неисправностей.

Основное назначение автоматического выключателя?

Начнем с самого простого: для чего используют автоматические выключатели, и какие функции они выполняют.

Автоматический выключатель предназначен для защиты от перегрузки и короткого замыкания той части электропроводки, которая подключена к его клеммам. Автомат защищает только электропроводку. Ни какую бутовую технику, которая подключена к розеткам, он не защищает. Нельзя требовать от него защиты различных нагрузок типа музыкальных центров, компьютеров и аналогичных им: он принципиально не предназначен для этого.

С назначением разобрались, теперь разберем, ? При возникновении в сети короткого замыкания возрастает электрический ток, на мгновенное увеличение которого реагирует электромагнитный расцепитель автоматического выключателя. Электромагнитный расцепитель приводит в срабатывание спусковой механизм автомата и цепь разрывается. Время срабатывания в этом случае не превышает несколько сотых секунды.

Если вы решили одновременно включить большое количество электроприборов, например стиральную машинку, электрочайник, пылесос, микроволновку и т.п. в сети также возрастет электрический ток, но его значение будет на порядок меньше тока короткого замыкания - это называется перегрузом электропроводки.

При перегрузке ток в цепи превышает номинальный ток автомата и в этом случае реагирует тепловая защита – биметаллическая пластина. При перегрузке она начинает нагреваться и изгибаться, цепляя при этом спусковой механизм автомата и цепь разрывается.

Время отключения в этом случае зависит от величины перегрузки и может составлять от нескольких секунд до нескольких минут.

Понять, что автомат действительно отключился можно только при его осмотре. Для этого необходимо в щите обратить внимание на положение рычага управления (язычка). При отключении управляющий язычок переходит в нижнее положение, а в индикаторном окошке появляется цифра «0».

Почему выбивает автомат в щитке?

Восстановление нормальной работы электропроводки всегда начинают с поиска причины срабатывания автомата . Наиболее часто встречающиеся согласно моему богатому опыту причины я перечислю далее. Сначала рассмотрим самые вероятные из них, а потом поговорим о редко встречающихся случаях.

#1. Перегрузка в электропроводке

Под перегрузкой понимают подключение к сети слишком большого количества мощных потребителей. Перегрузка становится основной причиной «неожиданного» обесточивания определенных потребителей. Такую картину часто можно наблюдать с наступлением холодов, когда централизованное отопление еще не работает, но людям в квартирах нужно как то греться и тогда комфортную температуру начинают поддерживать электронагревателями.

Любой нагреватель сам по себе это большая нагрузка (в среднем мощность обычного камина порядка 2 кВт), а добавить сюда стиральную машину или микроволновку – вот и получаем отключения автомата из-за перегруза.

При перегрузке автомат выбивает не сразу: между моментами ее наступления и срабатыванием автомата проходит какое-то время. В этот период происходит разогрев цепей тепловой защиты и чем больше будет перегрузка по отношению к номинальному току автомата, тем быстрее он отключится.

Конкретное значение срабатывания «по перегрузке» можно определить по время-токовым характеристикам . Например, биметаллическая пластина теплового расцепителя 16-амперного автомата с характеристикой типа «С» при токе в 20 А сработает примерно через 3 минуты.

В результате этого можно наблюдать такую картину, когда люди включив в розетки все что у них есть, идут заниматься своими делами и не понимают, почему вдруг нистого ниссего выбило автомат, и вся квартира потухла.

Восстановить нормальное функционирование проводки можно двумя способами. Любо включать мощную бытовую технику по очереди. Например, не включать электрочайник, когда работает стиральная машина или перед тем как включить утюг на время отключить камин.

Суть второго способа, заключается в перераспределении нагрузки, т.е. наиболее мощные потребители подключают к розеткам, защищаемые разными автоматами. Но этот способ возможен, если у вас электропроводка действительно разделена на группы и каждая группа защищается своим автоматическим выключателем.

#2. Короткое замыкание

Короткое замыкание – основной ответ на вопрос о том, почему выбивает автомат при включении . Как правило, короткое замыкание всегда сопровождается какими то действиями. Типичные причины короткого замыкания во время сверления стены сверлом «перебивается» кабель электропроводки. Либо при ремонте не обесточенной розетки случайно закоротить инструментом фазу и ноль. То же самое можно наблюдать при попытке подправить контакты в патроне люстры.

Общее для этих событий - автомат срабатывает мгновенно . В такой ситуации включать его сразу нельзя. Предварительно следует убедиться в отсутствии короткого замыкания жил поврежденного провода, контактов розетки и патрона люстры. Затем включаем автомат и убеждаемся в нормальном функционировании сети.

Короткое замыкание также может стать последствием неисправностей самих электроприборов. Оно часто встречается, например, при выходе из строя водонагревателей и иных бытовых устройств, у которых происходит пробой изоляции на заземленный корпус.

#3. Неисправность автоматического выключателя

Нередки случаю когда причиной отключения является неисправность внутреннего механизма автоматического выключателя. Сам автомат может стать причиной отключения из-за внутренней неисправности и плохого контакта. Признак внутренней неисправности - автомат выбивает без нагрузки или при небольшой нагрузке.

В этой ситуации лучше всего поменять его на аналогичный, рассчитанный на такой же номинальный ток. Увеличивать номинал автомата при замене нельзя, т.к. может расплавиться изоляция кабелей электропроводки.

#4. Плохой контакт на клеммах

Иногда помогает подтяжка отверткой контактов автомата. Бывают случаи, когда причиной срабатывания является плохой контакт провода в клеммах . Особенно это часто встречается, если к автомату подключена алюминиевая проводка. Алюминий сам по себе очень текучий металл, мягкий и со временем контакты ослабевают. Особенно при больших нагрузках.

При ослабленном контакте автомат начинает греться, вся контактная пластина соответственно тоже, дальше на тепло реагирует биметаллическая пластина расцепителя и срабатывает тепловая защита.

Рекомендуется время от времени (хотя бы раз в год) проводить ревизию в электрощите и подтягивать клеммы на автоматических выключателях. Конечно, если после подтягивания клемм автомат и дальше продолжает выбивать его следует заменить.

#5. Высокая окружающая температура

Еще одна ситуация, - его нагрев до высокой температуры. Это характерно для дачных щитков расположенных на улице с солнечной стороны. Аналогично – щиток смонтирован в котельной рядом с работающим котлом. В этом случае заметно снижается ток достаточный для срабатывания теплового расцепителя.

#6. Другие причины

Можно привести еще ряд причин срабатывания автоматического выключателя. Например, залив квартиры. Поэтому после потопа обязательно следует проверить состояние проводки и убедиться в ее исправности.

Что нельзя делать, если автомат отключается?

К сожалению люди, не понимают, что автоматический выключатель в первую очередь используется для защиты, а не просто для включения/отключения проводки во время ремонта. При частом срабатывании автомата неопытные электрики не хотят разбираться с причинами такого поведения и просто предлагают заменить его на более мощный.

Например, если в щите установлен 16-ти амперный автомат менять его на 25-ти амперный запрещено. Ничем хорошим это не кончится, так как из-за больших токов может элементарно сгореть сама защищаемая электропроводка.

Мы ответили на вопросы о том, почему выбивает автомат. Как видим, причины этого одинаковы для городской квартиры, дачи и загородного дома. Более того, правила наших дальнейших действий идентичны вне зависимости от места нахождения автомата: вводной и распределительный щитки или щиток на столбе.

При понимании принципов работы автомата неисправность вполне можно устранить самому. Если же необходимой уверенности нет, то лучше всего вызвать мастера, который быстро выявит место неисправности и качественно выполнит ремонт.

Нередко происходит отключение автоматического выключателя, установленного на вводе в квартиру. Распространенный, но неправильный способ устранения частого отключения АВ – замена на прибор большего номинала. Проблема может только усугубиться, есть вероятность повреждения проводки или приборов.

Автоматические выключатели – устройство и как работают

Когда выбивает автомат в щитке, его включают вручную, но если это случается слишком часто, начинают задумываться о причинах и способах их устранения. Чтобы яснее представлять, почему так часто ток автоматически отключается, следует ознакомиться с автоматическими выключателями и их работой. Электрический ток характеризуется силой тока и напряжением. Из этих показателей высчитывается мощность.

При постоянной величине напряжения сила тока зависит от подключенной мощности. Эту закономерность используют для защиты проводки и приборов.

Самый распространенный тип аппаратов, защищающих домашнюю сеть – автоматический выключатель. Каждый автомат:

рассчитан на определенное количество срабатываний;
имеет свой порог чувствительности, при превышении отключает потребителей;
имеет ограничение по току.

Многие, наверное, еще и сейчас используют пробки, 6 А, 10 А и так далее. Автоматы также выпускаются с расчетом на различную силу тока. Автоматические выключатели устанавливаются для защиты от короткого замыкания и перегрузок, которые могут привести к пожару. Так что устанавливать автоматы и пробки большего номинала, ставить жучки нельзя, они не смогут выполнять свою защитную функцию.

Еще одно устройство защиты – дифференциальное реле (УЗО). Когда происходит утечка тока, большего, чем заложен в параметрах прибора, реле разрывает цепь. УЗО рассчитаны на ток утечки 30 мА, но если помещение влажное, рекомендуется дифреле на 10 мА. С током утечки потребители иногда встречаются, когда, прикоснувшись, например, к холодильнику, ощущают удар током, если на щитке нет УЗО, при его наличии цепь при утечке тока разрывается.

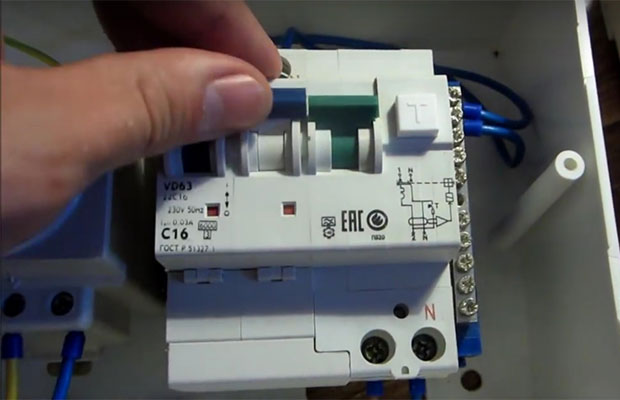

Следующее более совершенное устройство – дифференциальный автомат, сочетающий функции автоматического выключателя и дифференциального реле, то есть срабатывает при перегрузке и утечке тока. Для защиты приборов от повышенного напряжения и скачков в сети служит . Его регулируют по минимальному напряжению или максимальному, времени срабатывания при нарушении диапазона заданных напряжений. Незаменимая вещь для домашней сети, если напряжение нестабильное.

Почему срабатывает автомат – возможные причины

Вызывают многие причины, от самых простых до довольно сложных. Найти причину, почему выбивает пробки, не составляет большого труда, приглашать электрика совсем не обязательно. Наиболее часто встречается отключение цепи в квартире, когда включено слишком много потребителей, тогда нагрузка по силе тока превышает максимально допустимую для АВ. Прибор защиты просто выполняет свою непосредственную работу – разрывает цепь, чтобы не произошло повреждения проводки.

Каждый автомат рассчитан на определенную нагрузку: 6 А, 10 А, 16 А и далее. Если одновременно включить несколько приборов солидной мощности, ток может достичь предела большего, чем выдерживает АВ, срабатывает защита. Наиболее распространены автоматы на 16 А, но одновременного включения стиральной машины, бойлера, электрочайника, кондиционера он не выдержит. Происходит отключение, проводка защищена от перегрузки. Если автомат имеет тепловой расцепитель, включить его сразу не удастся, он должен остыть.

Возможно также, что отключение происходит из-за неисправности самого защитного устройства. Иногда покупается бракованное изделие: на аппарате указан один номинальный ток, а он в действительности выдерживает значительно меньший. Корпус при этом нагревается, что говорит о срабатывании теплового расцепителя. Когда ток нагрузки, при котором срабатывает автомат и номинальный сильно не отличаются, аппарат исправен. На его работу влияет температура воздуха, класс изделия.

Частое срабатывание автомата происходит, если контакт на входе выполнен некачественно. Нагревается контактная пластина, само устройство, срабатывает тепловая защита. Часто корпус около вводных клемм, изоляция проводника оплавлены, что свидетельствует о перегреве из-за плохого контакта, и автомат отключает цепь. Возможно, что следов оплавления нет, но корпус горячий – значит, контакты плохие, но еще не успели подгореть.

Если подключен прибор, и автомат, до сих пор нормально работавший, мгновенно отключил цепь – причина, скорее всего, в поломке электроприбора. Отключаем его, включаем автоматический выключатель и другой прибор в ту же розетку. Если он работает, то причина кроется в неисправности бытового электроприбора. Повторное отключение автомата указывает на другие причины.

Причины частого выбивания автомата иногда кроются в повреждении проводки, отчего происходит короткое замыкание. Фаза и нуль где-то соприкасаются оголенными участками проводов, автомат реагирует на КЗ и отключает сеть. Отключаем всех потребителей, включаем АВ. Если автомат сработал – причина в проводке. Это часто одна из самых сложных неисправностей, найти место короткого замыкания иногда очень трудно, особенно если повреждена проводка в стене.

Устраняем причины частого отключения АВ – что и как делать

Если пропал свет, не работают розетки, идем к щитку и смотрим на автоматические выключатели. Чаще всего придется просто включить автомат. Современные АВ при срабатывании отправляют ручку включения вниз. Чтобы включить питание, поднимаем ее вверх. Во многих домах еще встречаются автоматы старого советского образца, у которых при срабатывании ручка находится в верхнем положении. Если АВ в щитке много, найти сработавший трудно. По очереди выключаем и включаем все автоматы.

Если сеть перегружена, она будет отключаться автоматом, но не постоянно, а через некоторый временной промежуток, необходимый для срабатывания защиты. Реже всего случается перегрузка цепей освещения. Обычно их защищает один автоматический выключатель на 10 А, этого в большинстве случаев достаточно. Но если установлено много дополнительных светильников, особенно галогеновых или с применением ламп накаливания, ставим отдельный автомат для освещения.

Гораздо чаще встречается перегрузка сети от бытовых электроприборов. Если включить потребителей на 20 А, а номинальный ток срабатывания автомата – 16 А, цепь, конечно, разорвется. Чтобы появилось полное убеждение, что автомат срабатывает от перегрузки, подсчитываем общее потребление тока электроприборами. Особенно хорошо это сделать в момент отключения электричества защитным устройством. Суммируем мощность всех включенных приборов, это число делим на напряжение сети (220 В), получаем силу тока в Амперах.

Сравниваем нагрузку сети с номиналом автоматического выключателя. В случае значительного превышения нагрузки тока от номинального автомата используем одновременно меньшее количество бытовых приборов. Если в доме старая алюминиевая проводка с малым сечением, устанавливаем дополнительное устройство – приоритетное реле тока, которое принудительно отключит неприоритетный прибор. Амперметр и вольтметр в щитке позволят визуально контролировать нагрузку и напряжение.

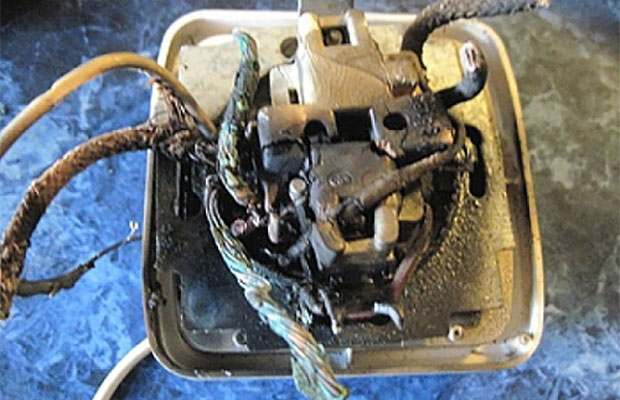

Плохой контакт возникает при некачественном соединении, может быть в любом месте – от , распределительных коробок до светильников и розеток. Слабо подтянутые контакты затягиваем, если они не успели подгореть, оплавленный автоматический выключатель меняем на аналогичный. Контакты розеток со временем ослабевают, подгорают. Смотря по степени повреждения, поджимаем контакты или меняем розетку. Осматриваем систему освещения – выключатели, светильники и устраняем неполадки аналогичным способом, что и в розетках. В последнюю очередь смотрим контакты в распределительных коробках, устраняем проблемы.

Бытовая техника может иметь различные неисправности, способные вызвать срабатывание защитного автомата. Если это происходит с определенной закономерностью, большая вероятность именно такой причины. Замечаем, при включении какой техники срабатывает автомат, отключаем ее и смотрим, как ведет себя АВ без этого прибора. Если отключения не происходит, ищем неисправность в бытовой технике или сдаем в ремонт.

При коротком замыкании, если выбило пробки, делаем осмотр выключателей и розеток, проверяем, как подключены жилы к клеммам, подтягиваем винты, если провода настолько слабо затянуты, что могут соприкасаться и коротить. Дальше переходим к распределительным коробкам, проверяем, нет ли оголенных проводов, способных при касании вызвать короткое замыкание. Затем проверяем качество соединений в светильниках, люстрах. Последней проверяем проводку, которая в большинстве скрыта в стене. Для обнаружения КЗ пользуемся тестером или вызываем электрика, имеющего тепловизор или другие приборы, способные обнаружить короткое замыкание в скрытой проводке.

Другие причины отключения сети автоматом случаются довольно редко. Перегорела лампочка накаливания, АВ разорвал цепь. Ничего страшного нет, просто возникла кратковременная перегрузка, автомат среагировал. Иногда выбивает при включении стабилизатора, если он при запуске создает ток, выше номинального в автомате. Если отключение происходит при включении освещения, проверяем светильники мультиметром. После затопления квартиры случается, что расклеивается изоляция, происходит короткое замыкание. Обязательно после подтопления проверяем всю проводку.

Устанавливаем защитное устройство – как подобрать номинал

Если требуется установить автоматический выключатель, отличающийся номиналом от установленного ранее, требуется осторожность. Неправильно подобранный номинал может вызвать возгорание проводки или постоянное отключение автомата. Если использовать способ, когда мощность приборов делят на 220 и не учитывать другие факторы, можно совершить ошибку. Обязательно учитываем внутри дома.

Если выбило пробку, необязательно менять ее на автоматический выключатель. Ведь пробка – тот же автомат с аналогичными функциями.

Если в квартире используется старая алюминиевая проводка 2,5 мм 2 , изоляция задубела и потрескалась, выбираем только автомат на 16 А, какие бы приборы не использовали. Возможный вариант – проводим еще один фазный провод и устанавливаем на каждый АВ с номиналом 16 А, потому что такая проводка способна выдержать только 19 А. Выбираем для автомата номинал 16 А, чтобы он надежно срабатывал и не загорелись провода. Одновременно включаем электроприборы общей мощностью до 3,5 кВт.

Если проводка новая медная, но сечение неизвестное, нужно его определить. Берем небольшой кусочек провода, идем в магазин, сравниваем с образцами электропроводки. После определения сечения подбираем автоматический выключатель:

на вход медного кабеля 1,5 мм 2 устанавливаем 10-амперный автомат;
при сечении 2,5 мм 2 – 20 А, но лучше 16;
кабель 4 мм 2 выдержит ток 25 А;
32 А подойдет для кабеля 6 мм 2 .

Подсчитываем нагрузку для каждой линии.

Когда одновременно меняем автоматический выключатель и проводку, предельный номинальный ток автомата для городских многоэтажек – 40 А, чтобы не пострадала проводка от ЛЭП к дому. Устанавливаем щиток с отдельными автоматами для каждой линии. Смотрим мощность приборов для каждой линии, подбираем кабель с соответствующим сечением и только потом автоматический выключатель соответствующего номинала.

Наверное, многие сталкивались с ситуацией, когда в доме или квартире отключалась подача электроэнергии не по вине электроснабжающей организации. Первое, что приходит сразу же на ум, это проверить автоматы в распределительном щитке . И как это часто бывает, именно они и являлись причиной отключения. Остается лишь только опять их включить, и дом снова наполнялся светом, начинают работать бытовые приборы. Так почему же выбивает автомат – причины каковы?

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности , который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

Перегруз в электрической сети.
Неисправность самого автоматического выключателя.
Неисправность одного из бытовых приборов.
Неисправность осветительного прибора.
Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

Контролировать суммарную мощность подключаемой бытовой техники.
Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов , уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

Вытаскиваете из розеток все подключенные приборы.
Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Здесь две причины:

Плохой контакт в розетке.
Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Заключение по теме

Еще совсем недавно место автоматов занимали пробки, но вопрос, почему выбивает пробки, стоял и тогда. Причины все те же. Хотя не всегда их исправляли. Домовладельцы шли по легкому пути, заменяя защитный проводник медной проволокой большего сечения. Это нередко приводило к пожарам. С автоматами такое не проходит. И все же необходимо тщательно подходить к определению причин, почему выбивает автомат.

Как же поступить, если сработал автоматический выключатель

При моментальном отключении автомата сразу после того, как его подключили имеются основания считать, что здесь дело связано с коротким замыканием – тепловой расцепитель не сработает так скоро. Распознать что это именно замыкание возможно с помощью мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании будет приближенным к нулю. Предупреждаем, что проводить подобные измерения разрешено лишь тогда, когда автомат выключен.

Как только выяснено, что фактор срабатывания – короткое замыкание, то важно узнать, где именно оно случилось. Автоматические выключатели в щитке нужно подбирать в соответствии с соображениями селективности, а это свидетельствует о том, что подействовать должен именно автомат, находящийся наиболее близко к месту возникновения короткого замыкания. Тогда выключатель откликается лишь на замыкания в том звене цепи, которое находится за ним. сравнительно линии.

Потому, к примеру, если включается лишь вводной автоматический выключатель, то место замыкания будет находится именно во вводном щитке. При замыкании внутри жилплощади действует групповой выключатель и иногда совместно с ним – вводной автомат. Именно в этом случае вводной аппарат разрешено смело подключить опять и узнать, какая из групп электроприемников подключена к проблематичному проводу – имеено эта группа не будет действовать. Главное правильно сделать выбор между автоматом и УЗО.

Выяснив данный вопрос, разрешается выключить все электроприемники и опять задействовать групповой автомат. Если автоматический выключатель сработал, то сломан один из выключенных электроприборов, то автомат может не сработать. Найти определенного виновника допустимо или последовательным подключением всех электроприемников, или измерить их входное сопротивление. Другой вариант не подойдет для приборов, которые имеют электронное управление. Поломанный прибор, естественно, подлежит ремонтным работам.

В случае исправности приборов, необходимо произвести проверку розеток, которые входят в состав данной группы: корпуса вскрыть, исследовать и затянуть клеммные зажимы. Розетки проверены, приходит очередь коробок. Их нужно разобрать. Если при проверке не выявлены очевидные поломки, то нужно разъединить провода, чтобы испытать сопротивление среди жил кабелей по отдельности. Такая проверка действительно позволит найти, где именно из кабелей произошло замыкание. Испорченная линия нужно заменить, а жилы в коробке важно опять соединить, применяя сертифицированные зажимы.

Если действующий автоматический выключатель оберегает цепи освещения, то анализ разрешено начать с включения автомата при отключенных выключателях. Если автомат не сработал – разрешено попеременно щелкать выключателями, чтобы выяснить, где именно произошло короткое замыкание. Так область поиска сузится до цепи группы светильников, подключаемых одним выключателем.

Затем необходимо осмотреть все светильники в данной группе, выкрутив лампы и осмотрев клеммные зажимы. Мультиметром измеряется сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом разрешено определить светильник либо кабельную линию , в которой имеется замыкание.

Если же во всех светильниках группы найдено замыкание, либо имеется в сети не зависимо от положения выключателя, то замыкание скорее всего, произошло в ответвительной коробке освещения. Как и в случае, когда мы замыкали сеть розеток ее стоит вскрыть и исследовать. Если в коробке все в порядке, то нужно прозвонить каждую кабельную линию, разъединив их концы.

Выше рассказывалось, что если сеть перегружена по току автоматическому выключателю потребуется какое-то время, чтобы он подействовал. Чаще всего это занимает буквально пару минут. В случае если автомат выбивает постоянно, то дело может быть именно в перегрузке.

Перегрузка цепи освещения – не слишком частое явление, и чтоб его избежать, приобретайте лишь лампы, которые по мощности подходят к вашим лампам, а модификацию цепи освещения производите с учетом запаса по мощности. Часто только один автомат на десять ампер защищает все цепи освещения отдельно взятых квартир.Что делать если сработал автоматический выключатель. Зачастую, бывает достаточно и этого, однако при подключении большего количества добавочных светильников в щитке нужно установить дополнительный автомат освещения чтобы их питать, в особенности, если осветительные приборы галогеновые или имеют лампы накаливания.

Перегрузка розеточной сети – не редкое явление. В период проектирования и проведения электропроводки в жилище невозможно распределить нагрузку на каждую из групп. Поэтому для комфорта жителей на группу, которая подключается через один автоматический выключатель, приходится по 3-4 розетки. Номинальный ток в розетках может достичь 16 ампер, хотя номинал автоматического выключателя выбирался по сечению питающей жилы и был не более 25 ампер.

Однозначно возникнет перегруженность, если все мощные электроприемники, будь то чайник, холодильник, микроволновая печь, будут подключены к розеткам одной группы. и точно будет задействован автоматический выключатель. Чтобы не возникало подобных проблем, необходимо равномерно распределить нагрузку меж группами, а при неимении такой возможности – не включать в сеть большое количество мощных электроприемников.

Если электроприбор поврежден, то он употребляет повышенный ток , что обязательно сводится к загруженности сети и задействованию автоматического выключателя. Самостоятельно измерить ток не всегда возможно, однако если теплового расцепитель срабатывает лишь при подключении лишь одного из электроприемников, а номинальная мощность данного устройства не выше 2,5 кВт, то необходимо его проверить на предмет присутствия поломок.

Неисправность автоматического выключателя

Очень часто сработал автоматический выключатель по причине неисправности. Некоторое количество дефектных экземпляров и среди новых автоматов. То, что они не могут удерживать уставку (а касается это, по большей части, тепловых расцепителей) часто выясняется лишь после начала использования.

Так при постоянном отключении теплового расцепителя автомата, нужно попробовать сменить автомат на аналогичный по характеристикам, до того как радикально решать задачу.

Вывод

В заметке мы намеренно не коснулись факторов, когда автомат срабатывает при дефекте линии во время ремонта – это вопрос другой направленности.Именно поэтому мы не и стали затрагивать случаи, когда действует дифференциальный автоматический выключатель. Сработал автоматический выключатель это всегда не вовремя.

Абсолютно любой человек, который хоть немного знаком с таким понятием, как электричество, прекрасно знает, что необходимо сделать, если в квартире внезапно погас весь свет, выключились все, работавшие до этого, электроприборы и вообще отключилось все электрическое питание . Правильно, человек выходит в подъезд и проверяет исправность щитка. Чаще всего проблема заключается именно в нем. Все, что нужно сделать в этом случае - это просто-напросто вернуть рычажок в исходное положение, после чего можете смело возвращаться в свою обитель, ведь Ваша миссия уже завершена, а электропитание вновь функционирует.

Стоит сказать о том, как именно работает этот автомат с рычажком. Если ручка рычажка повернута вниз и Вы видите нарисованный «ноль», то значит, что автомат сработал и электричество сейчас выключено. При перемещении ручки рычажка вверх, Вы можете услышать характерный щелчок, а после увидеть небольшую нарисованную горизонтальную линию, которая и говорит нам о том, что теперь рычажок находится в нужном положении, а значит и электричество в квартире теперь функционирует правильно.

Также стоит рассказать и о том, что в Российской Федерации огромнейшее количество домов и, следовательно, квартир оборудовано с автоматами старого образца, их неудобство заключается в том, что при срабатывании самого автомата, рычажок остается в том же положении, что и был до этого, поэтому найти необходимый автомат получается далеко не с первого раза. Чтобы активировать такой автомат, необходимо ручку рычажка передвинуть сначала вниз, а потом снова вернуть в исходное положение, после чего электричество в квартире вновь будет функционировать. Но это мелочи, ведь если автомат в щитке сработал, значит есть и неисправность, которую необходимо срочно устранить дабы избежать неприятных последствий в будущем. Далее в нашей статье, которая носит информативный характер, будут перечислены все основные проблемы, которые и могут быть причинами того, что сработал автомат, то есть возникшей проблемы. Что же, давайте приступим.
