Диаметр разных мощностей трансформаторов от микроволновки. Как проверить трансформатор в микроволновке. Важные дополнительные устройства

Предназначен для формирования напряжений, необходимых для питания магнетрона. Выбор трансформатора по параметрам зависит от характеристик установленного в конкретной печи магнетрона. Чем мощнее магнетрон, тем большую мощность должен развивать питающий его трансформатор. Таким образом, высоковольтный трансформатор и магнетрон образуют некую неразлучную пару. Основу трансформатора составляет сердечник, представляющий собой пакет набранный из Ш – образных пластин, изготовленных из электротехнической стали и скрепленных между собой посредством сварки (на рисунке сварные швы). К нижней части пакета приварен фланец, в виде прямоугольника из стального листа, посредством которого трансформатор крепится к днищу микроволновой печи. Трансформатор содержит три обмотки: первичную (сетевую), и две вторичных. К вторичным обмоткам относятся: обмотка накала и повышающая (анодная) обмотка. Сетевая обмотка намотана (как правило) эмалированным, алюминиевым проводом . Концы обмотки, выведены под клеммы. Накальная обмотка представляет собой 2 – 3 витка монтажного провода и предназначена для питания нити накала магнетрона. Выводы обмотки, в виде проводников оснащены разъемами, для удобства присоединения к клеммам магнетрона. Обмотка накала, выдает напряжение порядка 3,3В., при токе 10А. Точные значения тока и напряжения, зависят от конкретной пары, магнетрон – трансформатор. Повышающая обмотка формирует высокое напряжение необходимое для питания магнетрона. С этой обмотки снимается порядка 2000 вольт при токе 0,3А., точные значения так же зависят от конкретной пары магнетрон – трансформатор. Обмотка намотана эмалированным проводом. Один конец выведен под клемму, второй соединен с сердечником трансформатора (а через сердечник и с корпусом печи) посредством пайки. Вся конструкция трансформатора, для надежной изоляции обмоток и для устранения дребезга при работе, пропитана специальным пропиточным лаком.

К основным неисправностям высоковольтного трансформатора, можно отнести межвитковое замыкание в обмотках. Такая неисправность возникает в следствии нарушения изоляции между витками обмотки (разрушение эмали провода). Сопровождается усиленным гулом при работе трансформатора (даже без нагрузки) и значительным повышением температуры, как обмоток, так и сердечника. Визуально заметно потемнение эмали обмоточного провода и пропиточного материала. При длительной работе ощущается едкий запах.

Так как все обмотки трансформатора выполнены довольно толстым проводом, то обрыв обмоток возникает очень редко (если только в результате внешнего механического воздействия). Чаще, в результате не качественной пайки, возникает потеря контакта между одним из концов обмотки и клеммой (на рисунке место пайки). Клеммы трансформатора выполнены из медного сплава, который хорошо паяется, а вот обмотка намотана алюминиевым проводом, и спаять алюминий и медь, без специального флюса, практически не возможно. Наличие контакта можно проверить омметром. Накальная обмотка должна звониться практически накоротко, сетевая имеет сопротивление в районе 4ом, а повышающая приблизительно 150 – 200ом. Сопротивление обмоток зависит от параметров конкретного трансформатора.

Наиболее распространенной неисправностью цепей питания магнетрона – является пропадание контакта между клеммами обмоток трансформатора и разъемами внешних цепей печи. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на рисунке.

Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. «Что делать, если не хватает средств на приобретение сварочного аппарата?», - вопрос, всегда возникающий при мысли о покупке. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки.

Важная деталь-трансформатор

В микроволновой печи есть только одна важная деталь, способная пригодиться в создании аппарата - трансформатор. Трансформатор в микроволновке представляет собой обычные две катушки из медного провода , намотанного на сердечник. Имеются две обмотки – первичная и вторичная. Катушки с обмоткой имеют разное количество витков проволоки: для того чтобы подключая к первичной обмотке напряжение, во второй катушке из-за индукции возникал ток с меньшим напряжением, а сила тока при этом возросла.

Извлечение

Для извлечения трансформатора из СВЧ печи необходимо аккуратно отсоединить крепеж на корпусе микроволновки, не повредив при этом обмотку трансформатора. При резком или сильно грубом извлечении может возникнуть разрыв в цепи, и тогда появятся лишние проблемы по перемотке катушки с обмоткой. Далее требуется произвести чистку катушек и сердечника от мелких стружек или мусора, попавшего во время разборки. Для проведения чистки можно использовать обычную щетку для покраски, главная чтобы она была сухая и чистая, как на фото.

Подготовка

Каждый сварщик знает, что если сварочный аппарат выдаёт малую силу тока, то это может сказаться на качестве сварного шва. Стоит заметить, что при увеличении ампеража в процессе сварки может возникнуть прожигание металла электродом. Попросту детали будут не свариваться между собой, а резаться. На вторичной обмотке трансформатора микроволновки возникает напряжение в 2 тыс. вольт, что довольно много. Для этого требуется перемотка вторичной обмотки проводом большего сечения. Для этого хорошо подойдёт повод типа ПВ-3 с сечением в 4 квадрата, он обладает хорошей гибкостью и не придется долго выгибать провод вокруг катушки. Производить перемотку требуется очень аккуратно, во избежание сделать повреждения на первичной обмотке. Для начала следует перекусить обмотку в нескольких местах и извлечь её из катушки. Затем, внимательно намотать каждый виток из нового провода. Число витков напрямую зависит от мощности трансформатора, так как микроволновки существуют с разными техническими характеристиками , соответственно трансформаторы монтируются согласно параметрам СВЧ печи. Когда перемотка завершена, следует нанести токоизоляционый лак на поверхность новой обмотки.

Монтирование

Берём во внимание, если мощность трансформатора 600–800 ватт, то будущий сварочный аппарат сможет производить сварку металла толщиной не более одного миллиметра. Если планируется сваривать более толстый металл, можно прибегнуть к соединению между собой двух трансформаторов, что значительно повысит мощность сварочного аппарата. Когда процесс перемотки закончен, и лак хорошо просох на новой обмотке, приступаем к соединению, учитывая, что у нас два трансформатора – первичные обмотки следует соединять параллельно, вторичные соответственно последовательно. Необходимо правильно соединить между собой выводы контактов обмоток, иначе возможно короткое замыкание.

Электроды для аппарата

Сварочный аппарат, как и споттер от микроволновой печи, осуществляет работу под средством электрода. Стержни для надёжной работы следует тщательно обработать, слегка подточив, в противном случае они легко утратят свою форму. Кабель, подходящий к электродам, должен иметь как можно меньшую длину и наименьшее количество соединений, чтобы не было потерь в мощности. На каждом из концов провода следует прикрепить медные наконечники. В процессе сварки возможно окисление меди, неспаянные участки будут давать лишнее сопротивление, что приведёт к потере мощности.

Монтирование корпуса

Будущий сварочный аппарат для безопасности следует поместить в прочный корпус, предварительно проделав по периметру ряд отверстий (чем больше, тем лучше) для осуществления должного охлаждения аппарата во время сварки. Для большего эффекта можно прикрепить с торцов корпуса два вентилятора. Для этого отлично подойдут кулеры охлаждения от системного блока персонального компьютера. Также очень часто такие трансформаторы применяют для создания катушки тесла и лампового усилителя.

Alexey () Уважаемые подскажите если кто сталкивался...Имеется голое железо от микроволновки LG.и есть желание перемотать на ток 7-10А, вторичка нужна 20вольт.И характеристики данного железа тоже интересны-подойдет ли для зар.устройства авто аккумуляторов? Feb 8, 2017 at 8:33 am

Eduard (Alvena) Алексей, ну а чего ж не подойдет, подойдет конечно! Кинь размеры, я скажу сколько примерно с него мощности снять можно, и расчитаю.

Да, еще, сделай фотку с торца, хочу на набор пластин глянуть, а то по этой фото ниче не понятно.

Alexey (Rimona)

Alexey (Rimona) интересно для долговременного режима работы как он, а то мнения разделились....

Eduard (Alvena) Блин, он что проварен сбоку? Это фигово. Возможно грется будет, но не смертельно, работать должен. Ну измерь размеры окна и сечения стержня.

Eduard (Alvena)

Alexey (Rimona) да проварен.я измерил.под фото файл безымянный.

Alexey (Rimona) ну а насчет грется-склею и стяну железными хомутами

Alexey (Rimona) Насколько мне известно, трансы от микроволновок всё-таки рассчитаны исключительно на кратковременный режим работы.

Eduard (Alvena) Так вот, площадь окна маленькая, плохое охлаждение обмоток, да и витки туда очень тяжело все уместить.

И плюс сварка, ток холостого хода большой будет.А так. Первичка 490 витков провода 0, 55-0, 6мм. Примерно 100 метров провода. Вторичка 46 витков диаметром 1, 8мм, примерно 11-12 метров. Габаритная мощность 130вт, потери в обмотках 5вт, без учета холостого хода. Ну примерно 120вт. В итоге имеем 20в при токе до 6А.

Alexey (Rimona) Алексей, да и у меня такая инфа есть.спасибо.

Alexey (Rimona) Эдуард, спасибо за работу. сомнения мои оправдываются, лучше советского железа еще ничего не придумали, однако все реже и реже встречается.

Eduard (Alvena) Алексей, это не так! Импортное железо лучше, так как позволяет работать на более высокой индукции, за счет этого получаем больше мощности при меньших габаритах! А кратковременный режим работы только потому, что с данного транса пытаются выжать больше чем он может дать. Я дал расчеты на долговременную работу, с запасом по мощности, току, индукции и напряжению. Он может часами работать при полной нагрузке.

Alexey (Rimona) Эдуард, спасибо огромное за проделанную работу и за емкую, дельную информацию, осталось только витки уложить, особенно первичку ну а 6 А как раз для 55 аккумуляторов и то с запасом!!!

Eduard (Alvena) Алексей, а там все вмещается, главное провод найти 0, 55-0, 6 не толще и не тоньше. Первичка примерно 7 слоев, займет с учетом каркаса и межслойной изоляции где то 7-8мм. Вторичка 2 слоя провода 1, 8-2мм, заимет соответственнго где то 4мм, и того 12-13мм в окне, а окно 15, так что все помещается.

Alexey (Rimona) Эдуард, ну и отлично, жалко только намоточного станочка нету чтоб витки считал, придется на руках ну да не в первый раз!

Eduard (Alvena) Алексей, а не надо все считать! Зачем? Считаем первый слой, к примеру 75 витков, а потом просто прибавляем слои! Ведь витки примерно одинаковые будут, ну там +/-2-3 витка, это пустяк. Это вот бублик мотать, да, там с каждым слоем витков все меньше, надо считать.

Ilya (Tobikuma) намоточный станок делается из деревянного бруска, шпильки 30см, пары гаек, магнита, геркона, калькулятора...

Метки: Где можно перемотать трансформатор от микроволновой печи

В этом видео подробно показываю, как легко и быстро разобрать трансформатор от микроволновой печи, всего...

Где взять мощный трансформатор? Из чего можно вытащить? | Автор топика: Егор

Нужны трансформаторы от 400Вт и выше, вот только где так сокровища найти? Старые телевизоры, магнитофоны? Дядя извлек из старого советского телека броневой транс мощёностью 600-650Вт, довольно тяжелый. Не подскажите где такие же? Видел в деревне у соседа стоит в гараже Рубин нерабочий, чё там интересненько? Трансформаторы для дела.

Дмитрий в старых совковых ламповых цветных телевизорах - 380 вт. .Руслан
можно ободрать всю вторичку и намотать свою. .

проще по барахолкам пройтись..

Павел небыло таких телевизоров пи.. дит твой дядя!

Владислав Старый цветной ламповый телевизор, трансформаторное зарядное устройство д\автомобиля, микроволновая печь, линейные трансформаторы проводного радиовещания.

Григорий Если "Рубин" с импульсным блоком питания, ничего в нём не найдёшь для себя. Походи по рынкам, там часто старьё продают. Обязательно что-нибудь найдёшь.

Илья В старых ЦВЕТНЫХ ламповых телевизорах стояли 250-270Вт, максимум 315 Вт.

Алексей Микроволновки. Но учтите, что там трансформаторы работают с превышением габаритной мощности, в режиме насыщения сердечника.

Валерий Со старых цветных ламповых телевизоров можно изготавливать любые трансформаторы от 250 Вт до 5 КВТ. Остается с железа ободрать все обмотки, сложить железо в нужные пакеты, конечно же понадобиться не один такой транс, сделать новый каркас и перемотать заново обмотки по расчету. Даже сварочный трансформатор можно соорудить с 4-х таких трансформаторов.

Игорь Промышленные есть разных мощностей. На заводах надо интересоваться

трансформатор из микроволновки - Металлический форум

трансформатор из микроволновки: 01072011754.jpg трансформатор из микроволновки: .... перемотать можно, главное чтобы оно было нужно.

Применение трансформаторов от СВЧ печи [Архив] - Форумы АУДИО ПОРТАЛ

Разжился двумя трансформаторами от СВЧ-печи "Лена". Тип - АВЮ... Подскажите - можно ли их использовать в качестве выходных? (С перемоткой... советуйте.... А если использовать только железо, а катушки перемотать?

Микроволновые печи нагревают продукты . Трансформатор является важным элементом генерирующей лучи цепочки. Это устройство преобразует величину обычного напряжения бытовой сети, подаваемого на его первичную обмотку, до необходимых для работы значений на выходе вторичных. Часто именно он выступает причиной неисправности техники, поэтому проверке трансформатора микроволновки уделяется особое внимание. При самостоятельной работе желательно использовать безопасный способ обследования устройства.

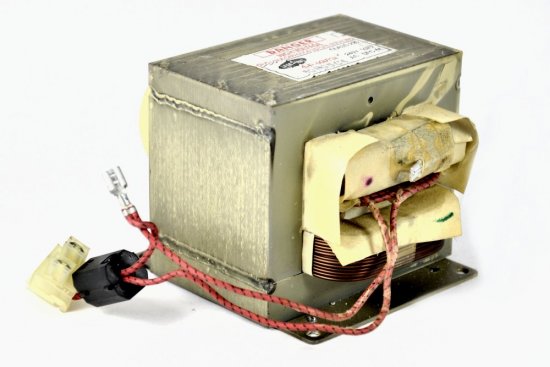

Высоковольтный трансформатор микроволновой печи – это устройство, состоящее из магнитопровода, каркаса, одной первичной обмотки и двух вторичных. Последние питают цепи магнетрона : накальную нить и линию анода. Первую изготавливают из толстого провода, а напряжение на ее выходе составляет несколько вольт (около трех). Вторая (анодная) вторичная обмотка создает на выходе переменное напряжение величиной до 4 кВ. На первичную обмотку подается 220 V с сети.

Трансформаторы микроволновых печей, выпускаемых различными производителями, отличаются не только своим внешним видом: размерами, вариантами креплений. Они выпускаются разной мощности, класса. Отличны также выходное напряжение вторичных обмоток, количество витков и толщина провода в них (следовательно — сопротивление).

Вторичная высоковольтная обмотка замкнута на корпус, как и один из выходов магнетрона.

В электрическую схему микроволновки помимо высоковольтного трансформатора входят следующие элементы:

высоковольтный конденсатор и диод;
магнетрон;
концевые выключатели;
предохранитель;
электродвигатели: платформы (поворачивает ее внутри микроволнового шкафа) и вентилятора;
управляющий блок.

В дорогих моделях печей применяют вместо трансформаторов импульсные блоки , имеющие более сложное устройство, но меньший вес.

Возможные неисправности трансформатора и их признаки

Проверку трансформатора микроволновки стоит устраивать при плохой работе данной бытовой техники, либо когда она вовсе не функционирует. Признаки неисправности трансформирующего устройства такие:

от техники начинает исходить достаточно сильный гул (шум) после включения;
поставленные на платформу блюда не разогреваются вовсе или подвергаются незначительному подогреву;
во время работы появляется запах горелой изоляции.

При появлении таких признаков прибором лучше не пользоваться до его ремонта. В последнем случае отключать его от сети необходимо незамедлительно, чтобы избежать еще больших поломок.

Необходимо помнить, что поломки с электроприборами случаются при скачках напряжения питающей сети. Если такое имело место, то при появлении малейших намеков на неисправность следует приступать к ремонту, во время проведения которого может обнаружиться и производственный брак.

Вышеизложенные проявления в большинстве случаев вызываются рядом причин:

обрывом провода первичной или вторичной (повышающей) обмоток, в обоих одновременно (редкий случай);
коротким замыканием между витками в одной из них, либо сразу в двух;
обрывом или замыканием в обмотке накальной цепи магнетрона.

Трансформаторный магнитопровод состоит из листов электротехнической стали. Шум при работе печи также может появиться в результате их отслоения друг от друга — тогда необходимо менять трансформатор полностью. Но это происходит очень редко и легко определяется визуально.

Абсолютное большинство неполадок при работе трансформатора связано с его обмотками.

Порядок работ по безопасной проверке

Приступая к самостоятельной проверке, необходимо запастись мультиметром (на крайний случай – двухполюсным индикатором со встроенным источником питания), отвертками с различными наконечниками, омметром, плоскогубцами.

Общая схема безопасных работ выглядит так:

отключают прибор от электропитания;
откручивая винты, снимают кожух;
разряжают конденсатор;
с трансформатора аккуратно снимают клеммы;
проверяют его обмотки: если параметры в норме – устанавливают на место и ищут другие причины;
когда в них находят обрыв или замыкание – выполняют замену устройства;
печь собирают и проверяют ее работоспособность.

Если после сборки микроволновка не функционирует, то следует искать еще причины или прибегнуть к проверке с подключенным напряжением.

Если после снятия трансформатора на его обмотках видны следы оплавления изоляции, от него исходит сильный горелый запах, то к применению он уже не пригоден, а проверять — не имеет смысла. В этом случае поможет только замена устройства .

Прежде чем приступать к обследованию трансформирующего устройства, необходимо точно убедиться, что на него поступает питание. Для этого следует мультиметром проверить наличие (предварительно включив прибор в сеть и запустив программу подогрева) в точках подключения первичной обмотки переменного напряжения значением 220 V. Эта работа выполняется предельно осторожно во избежание поражения электрическим током.

Так как для проверки трансформатора потребуется разбирать СВЧ печь, то делать это можно только после отключения ее от питающей сети.

Наличие высоковольтного конденсатора, способного сохранять электрический заряд, приводит к необходимости его разрядки перед проведением проверочных работ . Это делается простым замыканием его контактов между собой (отверткой, пассатижами) или на корпус при выключенном напряжении.

Способы диагностики работоспособности устройства

Простейшим способом проверки работоспособности трансформатора является замена существующего устройства на заведомо исправное.

Метод безопасной проверки

Самый безопасный способ диагностики – проверка целостности трансформаторных обмоток мультиметром. Весь процесс выполняется последовательно. Определяют измерительным прибором (выставляемом на определенные пределы) сопротивление первичной обмотки и двух вторичных, демонтированного и отсоединенного трансформатора. При наличии обрыва на табло будет выведена 1. Если цепь замкнута, показания для первичной обмотки (прибор выставлен на 200 Ом) должны находиться в пределах 2 — 4,5 Ом, накальной – 3,5 — 8 Ом, а у высоковольтной вторичной (переключатель устанавливают на 2000 Ом) их диапазон уже составляет 140 — 350 Ом.

Выход сопротивления за указанные пределы свидетельствует о наличии межвиткового замыкания.

Выполняя замеры, требуется учитывать величину собственной погрешности мультиметра . Ее определяют замыканием его щупов накоротко в используемом пределе. Выданное значение будет погрешностью, которую следует учитывать.

Можно как проверить прибором трансформатор в микроволновке самостоятельно, так и доверить это дело профессионалам из мастерской. Первый случай потребует знание элементарных основ электротехники и наличия некоторых рабочих навыков.

Испытания под напряжением

Когда результаты измерений соответствуют нормативным показателям, но печь не работает, чтобы убедится в работоспособности трансформатора необходимо проверить его эксплуатационные характеристики.

Опасным вариантом является проведение измерений выходных напряжений вторичных обмоток. Действия при этом выполняется в такой последовательности:

на печь подается питание 220 V;
тестером проверяется напряжение на выходе каждой обмотки: для высоковольтной оно составит около 2 кВ, а его величина на накальной будет в районе 3 В.

Кроме соблюдения техники безопасности этот метод требует наличия оборудования, способного измерять переменное напряжение величиной более 2000 V.

Более безопасно использовать следующие методы.

Обратный способ проверки проводится подачей на повышающую вторичную обмотку 220 V, а на выходе первичной должно получиться около 24 V (средний коэффициент трансформации принимается равным 9,1).
Можно запитать первичную катушку напряжением 12 V (от низковольтного трансформатора или блока питания), тогда на вторичной должно быть приблизительно 109 V.
Также замыкание между витками присутствует, если трансформаторное устройство греется на холостом ходу.
Если оно нагревается при наличии нагрузки во вторичных цепях, а после ее отключения перестает, то причину следует искать далее по схеме.

Выбор способа проверки в домашних условиях трансформатора микроволновки зависит от личной квалификации, знаний и умений, имеющихся инструментов. Самый безопасный вариант – обычная прозвонка на выявление целостности цепей или наличие обрывов. Использование во время определения работоспособности устройства напряжения 220 V требует строгого соблюдения мер по электробезопасности . Когда присутствует неуверенность в собственных возможностях, лучше прибегнуть к помощи профессионалов.

Важная деталь-трансформатор

В микроволновой печи есть только одна важная деталь, способная пригодиться в создании аппарата — трансформатор. Трансформатор в микроволновке представляет собой обычные две катушки из медного провода, намотанного на сердечник. Имеются две обмотки – первичная и вторичная. Катушки с обмоткой имеют разное количество витков проволоки: для того чтобы подключая к первичной обмотке напряжение, во второй катушке из-за индукции возникал ток с меньшим напряжением, а сила тока при этом возросла.

Извлечение

Подготовка

Каждый сварщик знает, что если сварочный аппарат выдаёт малую силу тока, то это может сказаться на качестве сварного шва. Стоит заметить, что при увеличении ампеража в процессе сварки может возникнуть прожигание металла электродом. Попросту детали будут не свариваться между собой, а резаться. На вторичной обмотке трансформатора микроволновки возникает напряжение в 2 тыс. вольт, что довольно много. Для этого требуется перемотка вторичной обмотки проводом большего сечения. Для этого хорошо подойдёт повод типа ПВ-3 с сечением в 4 квадрата, он обладает хорошей гибкостью и не придется долго выгибать провод вокруг катушки. Производить перемотку требуется очень аккуратно, во избежание сделать повреждения на первичной обмотке. Для начала следует перекусить обмотку в нескольких местах и извлечь её из катушки. Затем, внимательно намотать каждый виток из нового провода. Число витков напрямую зависит от мощности трансформатора, так как микроволновки существуют с разными техническими характеристиками, соответственно трансформаторы монтируются согласно параметрам СВЧ печи. Когда перемотка завершена, следует нанести токоизоляционый лак на поверхность новой обмотки.

Монтирование

Электроды для аппарата

Монтирование корпуса

Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.

Один из вариантов аппарата для контактной сварки из микроволновой печи

Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:

трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
толстый медный провод или жгут проводов небольшого диаметра;
рычаги, которые будут использоваться в качестве прижимов;
рычаг требуемой длины;
надежное основание, на котором будет установлен сварочный аппарат;
зажимные струбцины;
набор отверток;
кабели и обмоточные материалы;
электроды из меди, за счет которых и будет выполняться сварка.

Сборка трансформатора

Основным элементом любого аппарата для контактной сварки является трансформатор, который можно взять из старой, но рабочей микроволновки. Чтобы самодельное сварочное устройство было способно соединять стальные листы толщиной до 1 мм, необходим трансформатор мощностью не менее 1 кВт. В случае, если нужен более мощный аппарат для контактной сварки, потребуется два трансформатора.

Повышающий трансформатор от микроволновки

Чтобы изготовить своими руками оборудование для контактной сварки, надо взять не весь трансформатор от микроволновки, а только его магнитопровод и первичную обмотку. Вторичную обмотку с трансформатора аккуратно демонтируют, а также из него убираются шунты, которые располагаются с двух его сторон.

Вторичную обмотку срезаем зубилом (стамеской) или спиливаем ножовкой по металлу

Шунты удаляем

Новая обмотка на трансформатор от микроволновки делается из многожильного провода с сечением не менее 100 мм 2 (или диаметром более 1 см). Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой. Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.

Следующими этапами изготовления своими руками контактной сварки из микроволновки являются монтаж органов управления, изготовление и подсоединение электродов, установка внутренней части оборудования в надежный корпус, который тоже можно взять от вышедшей из строя бытовой техники.

Еще одно отличное видео по теме:

Выбор электродов

Электроды оборудования для осуществления точечной сварки выполняют одновременно несколько функций: сжатие соединяемых листов, подвод тока в зону сварки, последующий отвод тепла. Важными параметрами при выборе электрода являются его форма, размеры и др. Именно от этих параметров напрямую зависит, насколько качественным получится сварное соединение. Геометрическая форма электродов может быть прямой или фигурной, но предпочтение отдается прямым моделям, так как они обеспечивают лучший доступ в зону выполнения сварки.

При выборе электродов для сварочного аппарата из микроволновки можно просто обратиться к соответствующему ГОСТу (14111-90), в котором уже оговорены все возможные диаметры данных элементов (10, 13, 16, 20, 25, 32, 40 мм).

Диаметр прутков из меди, которые будут использованы в качестве электродов, должен быть больше или равен диаметру рабочих проводов. Чтобы избежать активного окисления электродов в процессе работы, их соединяют с рабочими проводами при помощи пайки. Электроды устройства для контактной сварки (в том числе сделанного из микроволновки) активно изнашиваются в процессе работы, поэтому их необходимо регулярно подтачивать, придавая им при помощи напильника форму заточенного карандаша.

Нижний электрод установлен

Как управлять самодельным сварочным аппаратом

Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.

От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным. Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины.

Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.

Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.

Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.

Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.

Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.

Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.

Готовый сварочный аппарат (вид сверху)

В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.

Кстати, используя трансформатор от старой микроволновки и простейшие комплектующие, можно самостоятельно собрать сварочный аппарат и для дуговой сварки. Конечно, такой аппарат, сложно назвать полноценным, но для некоторых видов мелких работ он вполне применим. Пример создания такого мини-сварочника можно увидеть в видео ниже.

Для питания магнетрона микроволновой печи традиционно применяется выпрямленное высокое напряжение, получаемое из сетевого при помощи повышающего трансформатора, который так и называется «МОТ» (аббревиатура от английского «Microwave Oven Tranformer» - трансформатор микроволновой печи).

На выходе МОТа (а точнее - на его анодной обмотке) переменное напряжение в районе 2200 вольт складывается с напряжением на проходном конденсаторе удвоителя (емкостью 1 мкф), и подается на анод магнетрона уже в форме пульсирующего напряжения частотой 50 Гц, величиной порядка 4000-4500 вольт - этого как раз достаточно , который является весьма мощным электронным прибором. Магнетрон здесь включен параллельно высоковольтному диоду, который служит в качестве клапана в схеме удвоителя напряжения.

Накал магнетрона также обеспечивается МОТом, для этой цели здесь имеется дополнительная вторичная обмотка (накальная), состоящая из 3 витков, и выдающая от 2,5 до 4,6 вольт при токе до 20 ампер. Для каждого магнетрона МОТ подбирается индивидуально, в связи с чем и параметры обмоток МОТов от разных микроволновок будут немного отличаться от модели к модели, в большую или в меньшую сторону. Так или иначе, именно МОТ остается наиболее тяжелым элементом любой микроволновой печи, и именно от него зависит то, какую мощность сможет обеспечить магнетрон в данной микроволновке.

Многие из тех, кому довелось видеть МОТ или даже посчастливилось держать его в руках, наверняка обратили внимание на особенность, заключающуюся в том, что габариты МОТа очень скромны, несмотря на мощность микроволновки, в которой он был установлен.

Например, если исходить из обычных ориентиров касательно габаритной мощности сетевого трансформатора, то окажется, что МОТ имеет в 2 раза меньший по объему , чем следовало бы применить при столь существенной рабочей мощности микроволновки. Это значит, что под своей обычной нагрузкой трансформатор данного вида работает в не совсем обычном режиме.

Давайте же разберемся, что отличает МОТ .

Действительно, трансформатор микроволновки не работает все время на чисто активную нагрузку. Цепь магнетрона для переменного тока является по большому счету нагрузкой емкостной. Именно по этой причине между обмотками трансформатора микроволновки установлены дополнительные конструктивные элементы магнитопровда - шунты.

Благодаря наличию шунтов, рабочий магнитный поток имеет возможность частично замыкаться вне вторичной обмотки, что равноценно включению в рабочую цепь балластного дросселя. По этой причине, именно данный конкретный МОТ, именно с этим конкретным магнетроном в паре будет работать идеально, и не выйдет из строя. Однако работать МОТ будет все равно на пределе своих возможностей, хотя и не влетая в опасное насыщение. Статистика свидетельствует, что чаще всего из строя выходят магнетроны, но не МОТы.

Любители катушек на искровом промежутке часто используют МОТы в качестве высоковольтных сетевых трансформаторов. Для этого несколько МОТов соединяют анодными обмотками последовательно, а первичные обмотки включают параллельно. Часто для получения большей мощности от МОТов, тесластроители выбивают из МОТов шунты, и даже погружают трансформаторы в масло.

Конечно, и без шунтов МОТ способен работать даже на мощную активную нагрузку, но такая работа продлится не более нескольких минут, и сильный перегрев не заставит себя долго ждать. Поэтому, если МОТ используется не по прямому назначению, да еще и без шунтов, - имеет смысл применять принудительное его охлаждение.

Внимание! Напряжение вторичной обмотки МОТа смертельно опасно и работать с ним нужно предельно аккуратно.
