Детальная инструкция по разгону процессора. Как разогнать процессор на базе Intel для ускорения работы ПК? Софт, который под рукой

Недавно компания Intel выпустила процессоры 9-го поколения вместе с чипсетом Z390. Продуктовую линейку пополнили модели Core i9-9900K, i7-9700K и i5-9600K. По сравнению с процессорами 8-го поколения было увеличено количество вычислительных ядер, чтобы более успешно конкурировать с продуктами AMD. Так, у модели Core i9-9900K имеется 8 ядер, способных выполнять 16 вычислительных потоков одновременно!

В свою очередь, компания MSI представила 9 моделей материнских плат на базе чипсета Z390 для процессоров 9-го поколения. Среди них, например, MEG Z390 ACE с мощной 13-фазной системой питания. И в данной статье мы расскажем, как с их помощью разогнать процессор Core i9-9900K до частоты 5,0 ГГц и выше. Наши инструкции подходят для всех плат MSI серии Z390, и даже неопытные пользователи смогут осуществить разгон своей системы, просто выполнив их шаг за шагом.

↓ Материнские платы MSI Z390

Что такое разгон?

Разгон – это увеличение частоты работы компьютерных компонентов по сравнению со стандартным уровнем, чтобы повысить их производительность. Разогнать можно все ключевые узлы: процессор, память, видеокарту. Однако, разгон всегда связан с определенным риском. Он может привести к нестабильной работе компьютера или даже повреждению компонентов.

Технология Intel® Turbo Boost - это официальный разгон от компании Intel. Благодаря ей частота процессора меняется в зависимости от его нагрузки, чтобы соблюсти баланс между энергопотреблением и производительностью.

Мы же покажем другой способ разгона, который позволяет задавать параметры работы процессора вручную.

Чипсет Intel® Z390 и процессоры Intel® 9-го поколения

В линейку процессоров Intel Core 9-го поколения входят модели Core i9-9900K, i7-9700K и i5-9600K. Все они поддерживают разгон. По сравнению с восьмым поколением, девятое использует в качестве термоинтерфейса припой, а не термопасту, поэтому такие процессоры должны лучше охлаждаться, а значит и обладать более высоким разгонным потенциалом. Благодаря этому максимальная частота процессора Core i9-9900K в режиме Turbo достигает 5 ГГц.

Отличия чипсета Z390 от его предшественника Z370 состоят в поддержке беспроводного модуля Intel Wireless-AC и интерфейса USB 3.1 Gen2. По сравнению с процессорами 8-го поколения, модели 9-го поколения отличаются лучшим охлаждением, а значит и увеличенным разгонным потенциалом, за счет использования припоя в качестве термоинтерфейса.

Линейка процессоров Intel® Core 9-го поколения включает в себя модели i5-9600K, i7-9700K и i9-9900K. Термопакет каждой равен 95 Вт, все они поддерживают технологию Intel Turbo Boost 2.0. Количество ядер увеличено по сравнению с предыдущим поколением: до 6 у модели i5-9600K и до 8 у моделей i7-9700K и i9-9900K. Процессор i9-9900K – единственный из них, в котором реализована технология Hyper-Threading, позволяющая выполнять два вычислительных потока на одном ядре одновременно для повышения общей производительности.

Модель процессора	Hyper- Threading	Ядра/потоки	Термопакет	Intel Turbo Boost 2.0	Intel Smart Cache
9-го поколения Intel®Core™ i9-9900K		8/16	95 W	5.0 GH	16MB
9-го поколения Intel®Core™ i7-9700K	x	8/8	95 W	4.9 GH	12MB
9-го поколения Intel®Core™ i5-9600K	x	6/6	95 W	4.6 GH	9MB

Обзор разгонных возможностей процессоров Intel 9-го поколения

На то, какой частоты можно достичь при разгоне, влияние оказывают несколько факторов. В их числе конструкция системы питания материнской платы, наличие радиатора для охлаждения транзисторов и, самое важное, разгонный потенциал самого чипа. У каждого экземпляра процессора имеется свой частотный потолок. Хорошие чипы могут работать на более высокой частоте, чем менее удачные, а также требовать меньшего напряжения питания.

Мы взяли несколько экземпляров процессоров Intel 9-го поколения и выявили соотношение между их частотой и напряжением. Все они были поделены на классы A, B и C в соответствии с результатами тестов. Класс A лучше всего подходит для разгона, класс C – плох в разгоне, а класс B – нечто среднее между двумя другими. На представленных ниже диаграммах показано процентное соотношение разных классов. Как видите, 20% экземпляров процессора i9-9900K хорошо проявляют себя при оверклокинге.

↓ По результатам тестов, A – лучшие чипы для разгона, B – средние, C – наименее удачные.

Соотношение частота/напряжение процессоров Intel 9-го поколения

Основываясь на результатах наших собственных тестов процессоров Intel 9-го поколения, мы составили кривую зависимости частоты от напряжения. Эта зависимость может быть иной для конкретного экземпляра, однако приведенные ниже данные послужат хорошей отправной точкой для разгонных экспериментов. Используя их, вы сэкономите время на поиск оптимальных настроек для вашего процессора.

Разгон процессора i9-9900K через интерфейс BIOS

Существуют разные методы разгона: с помощью интерфейса BIOS, эксклюзивной разгонной утилиты MSI Command Center или функции геймерского ускорения Game Boost. В данной статье мы будем осуществлять оверклокинг через BIOS. Начнем!

1. Входим в интерфейс BIOS

Первым делом нужно войти в интерфейс MSI Click BIOS, нажав клавишу Delete при загрузке компьютера.

2. Жмем F7, чтобы переключиться в расширенный режим BIOS

В интерфейсе Click BIOS имеется два режима: упрощенный и расширенный. В упрощенном режиме все часто используемые настройки выводятся на одной странице, а в расширенном пользователю предлагаются абсолютно все имеющиеся настройки BIOS. Именно расширенный режим рекомендуется для разгона. Для перехода в него нужно нажать клавишу F7.

3. Переходим к настройкам разгона

Перейдите на страницу OC, которая содержит все настройки, относящиеся к разгону. Переключите параметр OC Explore Mode из стандартного значения Normal в значение Expert. Теперь вы видите все, что нужно для оверклокинга, включая такие настройки как частотный множитель процессора, частота памяти, напряжение питания процессора и памяти.

↓ По умолчанию интерфейс BIOS открывается в упрощенном режиме. Чтобы перейти в расширенный, нажмите клавишу F7.

↓ На этой странице можно увидеть множество настроек.

4. Изменяем частотные множители (CPU Ratio и Ring Ratio)

Параметр Ring Ratio
Разгон процессора i9-9900K нужно начать с параметра CPU Ratio. Нашей целью является 5 ГГц, поэтому введите для него значение 50. Затем измените параметр Ring Ratio в значение 47. Вы можете попробовать другие значения для Ring Ratio, однако мы рекомендуем, чтобы оно было на 3 меньше, чем значение параметра CPU Ratio. Кольцевая шина Ring Bus связывает не относящиеся к вычислительным ядрам элементы процессора, такие как контроллер памяти и кэш, поэтому более высокая частота ее работы поможет достичь более высокой производительности.

Параметр CPU Ratio Mode
Множитель частоты процессора может задаваться в фиксированном (Fixed Mode) или динамическом (Dynamic Mode) режиме. Мы рекомендуем выбрать фиксированный. В нем частота процессора будет постоянной, независимо от нагрузки. В динамическом же она меняется в зависимости от нагрузки и, например, в спящем режиме опустится ниже обычного значения.

5. Меняем напряжение питания процессорного ядра

Далее займемся напряжением питания процессорного ядра. Для достижения высокой частоты напряжение нужно повысить. Наша рекомендация для частоты 5 ГГц: 1,32 В для процессора i9-9900K, 1,37 В для i7-9700K и 1,43 В для i5-9600K. Каждый экземпляр процессора будет работать стабильно на определенной частоте. Если вам повезет, то ваш заработает на частоте 5 ГГц при меньшем напряжении, чем указано выше. Поэтому вы можете попробовать понизить или увеличить рекомендуемое напряжение, чтобы найти оптимальный вариант именно для вашего чипа.

Автоматическая настройка напряжения
Если вы не имеете ни малейшего представления о том, какое напряжение питания требует ваш чип, можно оставить параметр CPU Core Voltage в значении Auto. В этом случае напряжение питания будет выбрано автоматически в соответствии с возможностями процессора. Такой выбор осуществляется на основе тестовых данных, собранных специалистами MSI, и зависит от конкретного процессора: ниже для удачных экземпляров и выше для не очень удачных. Впоследствии вы сможете изменить напряжение на основе результатов теста стабильности.

Функция автоматической настройки напряжения питания процессора, реализованная на материнских платах MSI серии Z390, не гарантирует идеального результата. Например, ниже показаны результаты для двух экземпляров процессора i9-9900K, разогнанных до 5 ГГц. Одному потребовалось напряжение 1,345 В, а другому – 1,38 В.

↓ Разным экземплярам процессора требуется разное напряжение питания.

Формирование напряжения питания ядра
Имеется 5 вариантов формирования напряжения питания процессорных ядер:
- Override Mode
- Adaptive Mode
- Offset Mode
- Override+Offset Mode
- Adaptive+Offset Mode

В режиме Override напряжение ядра остается фиксированным, независимо от нагрузки на процессор. В режиме Adaptive оно меняется в зависимости от нагрузки. В режиме Offset к базовому напряжению добавляется некоторое значение. Также есть комбинированные режимы: Override+Offset и Adaptive+Offset. Для разгона рекомендуется режим Override – он же по умолчанию выбирается в BIOS при оверклокинге.

Параметр CPU Loadline Calibration
Обычной ситуацией в работе процессора является уменьшение напряжения питания ядра при возрастании нагрузки. Такое проседание напряжения может привести к нестабильной работе компьютера во время разгона, и для исправления данной проблемы служит параметр CPU Loadline Calibration. Наша рекомендация – оставить его в значении Auto (Mode 3), чтобы система BIOS применяла оптимальные значения этого параметра во время разгона. Если вам хочется узнать об этом больше, ознакомьтесь с нашей статьей

6. Отключаем технологию Intel C-State (C-State: CPU State)

Технологии управления электропитанием Intel, такие как C-State и Package C-State, могут оказывать негативное влияние на стабильность компьютера при разгоне. Чтобы избежать этой проблемы, мы рекомендуем отключить их.

7. Готово! Жмем F10, чтобы сохранить изменения.

Задав все необходимые настройки, нажмите на клавишу F10, чтобы их сохранить и выйти из интерфейса BIOS. Для этого выберите Yes в появившемся диалоговом окне.

Тест стабильности для разогнанного компьютера

После того, как все параметры разгона будут заданы в интерфейсе BIOS, наступит время провести тест стабильности. Если компьютер будет работать без проблем, значит можно попытаться поднять частоту еще больше, чтобы достичь еще более высокой производительности. Или можно снизить напряжение, чтобы уменьшить температуру процессора. Если же компьютер станет работать с ошибками, нужно увеличить напряжение питания процессора или снизить его частоту.

Рекомендованные приложения для теста стабильности
Ниже представлен список популярных утилит, которые часто используются для проверки стабильности компьютера.
- Утилита CPU-Z используется для проверки частоты процессора.
- Утилиты Core Temp и HWiNFO используются для отслеживания температуры и энергопотребления процессора.
- Приложение Cinebench R15 служит для быстрой проверки стабильности и отслеживания роста производительности компьютера.
- AIDA64 или Prime95 v26.6 (non-AVX) / Prime95 v27.9 (AVX) используются для стресс-теста.

Проверка стабильности с приложением Cinebench R15
Cinebench R15 – это полезный инструмент для быстрой проверки стабильности компьютера. При этом утилита CPU-Z может использоваться для того, чтобы проверить работоспособность настройки CPU Ratio, которую мы меняли в BIOS, а утилита Core Temp – для мониторинга температуры процессора. Если компьютер работает нестабильно, попробуйте увеличить напряжение питания (Core Voltage) или снизить множитель частоты (CPU Ratio). Если температура процессора превышает 90°, следует снизить его напряжение питания.

Рост производительности процессоров серии 9000 в тесте Cinebench R15
Ниже представлены данные о результатах теста Cinebench R15 для процессоров i9-9900K, i7-9700K и i5-9600K. Можете использовать их для оценки того, насколько производительность вашего процессора растет по мере повышения его частоты.

↓ i5-9600K Cinebench R15

↓ i7-9700K Cinebench R15

↓ i9-9900K Cinebench R15

Данное руководство по разгону предназначено для платформы Z390 с системой BIOS компании MSI. Все приведенные в нем результаты были получены нами во время собственных тестов. Если вы являетесь новичком, то следуйте этим инструкциям шаг за шагом, используя наши настройки. Для более опытных пользователей они могут стать фундаментом для того, чтобы затем вручную подкорректировать параметры разгона в соответствии со своими предпочтениями.

Подробнее о материнских платах MSI серии Z390:

*Примечание: Ответственность за риск, связанный с разгоном, ложится на пользователя. Неправильные действия при разгоне могут привести к повреждению компонентов. Представленная в данной статье информация относится к конфигурации с системой BIOS версии E7B10IMS.100, двухканальной памятью DDR4-2133 и самосборной системой водяного охлаждения. Параметры разгона, тепловыделение и производительность компьютера могут меняться в зависимости от версии BIOS и отличий в конфигурации. В процессе разгона рекомендуется соблюдать максимальную осторожность.

Здравствуйте админ! Читал, что недорогой четырёхъядерный процессор от Intel - Core i5-6400 (2.70 ГГц) на архитектуре Skylake имеет заблокированный множитель, но несмотря на это его можно разогнать до частоты 4.3 ГГц и работать он будет на уровне процессора i7-6700K (4.0 ГГц), который в два раза его дороже (18 тысяч рублей)! Каким образом разгоняется i5-6400 , если у него заблокирован множитель?

Разгон процессора по шине на примере i5 6400 и материнской платы Asrock Z170 Pro 4s

Итак, для начала давайте разберемся, что же такое разгон (оверклокинг), тактовая частота и производительность процессора. Разгон - это принудительное повышение характеристик оборудования для увеличения его эффективности. Мощность ЦП напрямую связана с его тактовой частотой, которая высчитывается путем умножения частоты тактового генератора BCLK (шина) на множитель (коэффицент).

Вы, наверное, замечали, что камни (сленг. – процессор) у Intel делятся на два типа, одни с индексом K на конце (i5-6600K, i5-2500K, i7-5820K и т.д.), другие без него (i7-2600, i5-7600, i5-4590). Так вот у первых множитель разблокирован и может быть легко изменен. И если вспомнить формулу, приведенную мной ранее (частота шины Х коэффициент = частота процессора), становится понятно, что если его увеличить конечная производительность вырастет. У второй категории процессоров этот множитель заблокирован производителем и сами по себе они оверклок не подразумевают. Но благодаря некоторым энтузиастам в этой сфере увеличение КПД все же возможно путем увеличения тактовой частоты шины. Хочется сразу отметить, что после разгона процессора по шине, гарантия на него спадает.

Многие спрашивают: Для чего вообще нужен оверклок?

Ответ очень прост. Разгоняя сердце компьютера, его характеристики на выходе будут значительно выше, чем в стоковом варианте. К примеру, наш i5 6400, о котором дальше пойдет речь, в конечном итоге будет работать как i5 6700 без разгона, не плохо ведь, правда? Логичный вывод из этого всего этого это банальная экономия денег. Зачем платить больше, если можно заплатить меньше и разогнать?

Второй постоянный вопрос: Зачем гнать по шине, если гарантия перестает действовать? Можно ведь купить К-процессор и разогнать по множителю?

Здесь ответ тот же самый. Экономическая целесообразность. Все дело в том, что К-процессоры стоят ощутимо дороже своих собратьев без индекса. Да и про разгон в сервисных центрах никто не узнает, если сбросить настройки БИОСа. Это всего лишь попытка разработчиков запугать нас и заставить платить больше, но мы-то с вами знаем толк, верно?

Еще один немаловажный момент, о котором стоит упомянуть, это то, что у разогнанных камней отключается встроенное видео ядро. Но если используется дискретная видеокарта, то я думаю, потеря не велика. Да и зачем нужно гнать процессор без хорошей видюхи?

Теперь, когда мы разобрались с теорией, можно приступать к практике.

Для разгона по шине нам потребуется:

Сам процессор без индекса K (возьмём Intel Core i5-6400 Processor на архитектуре Skylake).

Материнская плата нужна исключительно на 170 чипсете (Asrock Z170 Pro 4s)

Специальная версия BIOS которую можно скачать на сайте производителя.

Затем в БИОСе, на вкладке OC Tweaker/CPU Configuration, увеличиваем значение BCLK. Сильно нагружать компьютерное сердце я не стал и остановился на отметке в 159, что равняется 4.3 МГц (тактовая частота процессора).

Из-за того, что мы разогнали процессор по шине, а не по множителю у нас увеличилась и частота оперативной памяти.

Для того, чтобы камень работал стабильно и не сбрасывал новые частоты на базовые, поднимаем ему напряжение до 1.3V (было 1V ) во вкладке Voltage Configuration. Не бойтесь, интеловские скайлейки спокойно берут отметку в 1.4V при хорошем охлаждении, главное не переусердствуйте.

Вероятно вы хотите узнать как стабильно зарабатывать в Интернете от 500 рублей в день?
Скачайте мою бесплатную книгу
=>>

Не ошибусь, если скажу, что процессор пятой серии, компании Intel, наиболее популярный среди пользователей. На то есть несколько причин. Одна из которых – сравнительно не высокая стоимость, при хорошем качестве.

Конечно, пятёрочки не такие быстрые, как процессоры более высоких серий. Но они заметно дешевле, чем те же семёрки. К тому же, пятая модель, с пометкой “К”, имеет небольшой запас. При желании, и подходящих условиях, такой процессор можно разогнать, то бишь – ускорить.

Следует понимать, что разгоняя процессор, мы, тем самым, разгоняем оперативку и ускоряем работу всего компьютера. А это приводит к более быстрому износу комплектующих. При разгоне процессора наблюдается перегрев компьютера и существенное увеличение потребления электроэнергии.

Кроме того, никто не даст вам 100% гарантии, что всё закончится хорошо. Малейшая оплошность с вашей стороны, может привести к поломке. То есть, процессор сгорит, может выйти из строя оперативная память и кулер.

Так что, прежде чем задумываться о разгоне процессора, следует хорошенько взвесить все плюсы и минусы от данного действия.

Как разогнать процессор Intel Core i5, пошаговая инструкция

Я предупредил вас о всех, возможных рисках. Перед проведением разгона следует, также, обратить внимания на некоторые детали.

В первую очередь, требуется проверить, выдержит ли разгон процессора оперативная память и компьютер. Так как на них, также, будет воздействовать немаленькая нагрузка. Хиленький системный блок может не справиться с возросшей нагрузкой.

Так что, на совсем слабом компьютере, я бы не рекомендовал проводить такие эксперименты. Не помешает вашему устройству и дополнительное охлаждение. Продумайте этот момент, прежде чем приступать к операции.

Заранее сделайте анализ материнской платы. Вам нужно узнать модель своего клокера. Рекомендую, также, сделать обновление BIOS до последней версии.

Думаю, не лишним будет проделать тестирование работы процессора на стабильность, при максимальных нагрузках. Например, при помощи утилиты S&M.

Теперь можно переходить непосредственно к самой инструкции.

Температура процессора

Для разгона процессора нам понадобятся две программы. Первая будет отслеживать температуру процессора, а вторая займётся увеличением скорости. Прежде всего скачивайте утилиту отслеживающую температуру.

Наиболее продвинутой в этом направлении считается – CoreTemp. Но, у вас могут быть свои предпочтения. После установки программы оставьте её открытой, чтобы сразу видеть малейшие колебания в температуре.

То, что вы видите на скриншоте, внизу, в красной обводке – это та зона, которая нас интересует. Важно следить за показателями и не допускать превышения 90 градусов в разделе Max. Хотя и это уже слишком много.

Разгон

Теперь можно приступать к скачиванию с официального сайта, приложения – SetFSB. Именно оно поможет нам ускорить работу компьютера. На этом же сайте найдите информацию, вернее список плат, поддерживаемых программой. Так как эта программа совместима не со всеми материнками.

Убедитесь, что ваша материнская плата есть в списке. Только после этого скачивайте приложение. Все файлы для скачивания, должны быть в архиве.

После открытия которого, следует дважды щёлкнуть по запускающему установку файлу – SetFSB.exe.

После установки откроется маленькое окно приложения. Найдите модель своего клокера в поле Clock Generator.

Как только показатели вас устроят, то зафиксируйте результат нажатием на Set FSB.

Перезагружать компьютер не нужно. Настройка будет действовать только пока работает компьютер. После его выключения или перезагрузки, всё придётся настраивать по новой.

Полезные статьи:

P.S. Прикладываю скриншот моих заработков в партнёрских программах. Более того, напоминаю, что так зарабатывать может каждый, даже новичок! Главное – правильно это делать, а значит, научиться у тех, кто уже зарабатывает, то есть, у профессионалов Интернет бизнеса.

Заберите список проверенных, особенно актуальных, Партнёрских Программ 2018 года, которые платят деньги!

Скачайте чек-лист и ценные бонусы бесплатно
=>> «Лучшие партнёрки 2018 года»

Проблемы при регистрации на сайте? НАЖМИТЕ СЮДА ! Не проходите мимо весьма интересного раздела нашего сайта - проекты посетителей . Там вы всегда найдете свежие новости, анекдоты, прогноз погоды (в ADSL-газете), телепрограмму эфирных и ADSL-TV каналов , самые свежие и интересные новости из мира высоких технологий , самые оригинальные и удивительные картинки из интернета , большой архив журналов за последние годы, аппетитные рецепты в картинках , информативные . Раздел обновляется ежедневно. Всегда свежие версии самых лучших бесплатных программ для повседневного использования в разделе Необходимые программы . Там практически все, что требуется для повседневной работы. Начните постепенно отказываться от пиратских версий в пользу более удобных и функциональных бесплатных аналогов. Если Вы все еще не пользуетесь нашим чатом , весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов - всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Железный эксперимент: разгон процессоров Intel Core i5-6400 и Core i3-6300T

Под давлением Intel разгон центральных процессоров Core стал исключительно прерогативой зажиточных пользователей. Хочешь больше мегагерц, не хватает быстродействия? Покупай самый дорогой чип в линейке, а вместе с ним и матплату соответствующего уровня! С выходом 14-нанометровых Skylake показалось, что «избушка» повернулась к нам передом. Перекрестившись, изучаем лазейку по разгону неоверклокерских чипов Intel Core шестого поколения.

Удивляться такому положению дел не приходится. Начиная со второго поколения процессоров Core (Sandy Bridge), в сериях Core i5 и Core i7 есть два-три флагманских процессора, оснащенных разблокированным множителем. Эти чипы имеют отличительную оверклокерскую символику — литеру «К» в названии. Разгон таких моделей сводится к простому увеличению коэффициента умножения. Легендарный Core i5-2500K, выпущенный в 2011 году, спокойно разгонялся до 5 ГГц с применением воздушной системы охлаждения. Остальные модели — те, что без разблокированного множителя, — остались без оверклокинга вообще. Разгон по шине Intel заблокировала.

С выходом третьего поколения Core ситуация ухудшилась. Вместо припоя, используемого в Sandy Bridge, Intel стала добавлять под крышку процессоров Ivy Bridge термопасту весьма посредственного качества. В итоге к откровенно куцему списку оверклокерских моделей с разблокированным множителем прибавились общее снижение разгонного потенциала и увеличенные требования к охлаждению. Энтузиасты вновь вспомнили про скальпирование . Современные решения — Haswell, Broadwell и Skylake — переняли все антиоверклокерские «фишки». Так и живем.

Сегодня, в международный день оверклокинга, я подробно расскажу о том, как обойти запрет по разгону процессоров Skylake без разблокированного множителя. И что для этого необходимо.

Хронология событий

Летом 2015 года вышла линейка современных 14-нанометровых чипов Skylake. В этот раз Intel начала с топовых моделей, а потому первыми в продажу поступили оверклокерские Core i5-6600K и Core i7-6700K . Процессоры получили не только разблокированный множитель, но и возможность разгона за счет увеличения частоты тактового генератора BCLK (разгона по шине). Я несказанно обрадовался этому факту, так как заранее присвоил такую возможность всем остальным (еще не вышедшим в продажу) «камням» Skylake. Радовался недолго: вскоре стало ясно, что по шине разгоняются исключительно Core i5-6600K и Core i7-6700K. И только на платах с логикой Z170 Express.

В декабре 2015 года филиппинский энтузиаст Dhenzjhen разогнал процессор Core i3-6320 до 4680 МГц. Для этого оверклокер увеличил BCLK материнской платы Supermicro C7H170-M до 120 МГц. Чуть позже другой процессор, Core i3-6100, разогнали до 6104 МГц при помощи жидкого азота, увеличив частоту шины до 165 МГц. Оказалось, что инженеры Supermicro обошли блокировку. Чуть позже подтянулись остальные производители: ASRock, ASUS, BIOSTAR, EVGA, GIGABYTE и MSI. Перечисленные компании представили специальные прошивки для целого ряда материнских плат.

Первое правило оверклокерского клуба: не рассказывать об оверклокерском клубе. Сначала во всеуслышание о разгоне неоверклокерских Skylake заявила компания ASRock. Появилась целая маркетинговая технология под название Sky OC: обновляешь BIOS, активируешь эту функцию, разгоняешь процессор по шине. Пафоса было немерено. Другие производители оказались скромнее. Например, на сайте ASUS вы не найдете необходимых прошивок для матплат Z170 Express. BIOS’ы переданы оверклокерам с форума hwbot.org . Таким образом, к ASUS никак не подкопаться, все вопросы к энтузиастам. ASRock в итоге принудили отказаться от поддержки функции Sky OC. В новых прошивках ее больше нет. Информации по другим брендам на момент написания статьи не поступало, но не исключаю сценария, в котором Intel «прижмет» и другие бренды. Все это наводит на определенные мысли. Во-первых, «оверклокерскую революцию» устроили производители матплат. Их легко понять: в 2015 году продажи технологичного текстолита упали в среднем на 20%, а возвращение к истокам разгона — хороший способ подтолкнуть пользователя к переходу на новую платформу. Во-вторых, Intel принципиальна. Чипмейкер сказал: разгоняются только Core i5-6600K с Core i7-6700K — и точка. Жирная.

Экономическая целесообразность

Оверклокинг делает жизнь бедняков краше. Изначально разгонять железо начали исключительно ради выгоды. Цепочка упрощена, но: берем дешевый процессор, увеличиваем производительность до уровня более дорогого представителя, радуемся полученному результату и собственной находчивости. Теперь же, повторюсь, Intel превратила оверклок в дополнительный бонус для тех, кто изначально не экономит.

За примером далеко не пойду. Взглянем на основного конкурента Intel — AMD. У «красных» есть линейка процессоров FX. Каждая модель оснащена разблокированным множителем. В итоге любой желающий может купить какой-нибудь FX-8320E (10 000 руб.) и мановением указательного пальца правой руки превратить его в FX-8370 (17 000 руб.), а то и вовсе в FX-9370 (19 000 руб.). Да и приличная часть гибридных APU оснащена разблокированным множителем. В плане лояльности к энтузиастам к AMD нет никаких нареканий, их позиция достойна похвалы.

Впрочем, с «красными» все ясно. Возможность разгонять все без исключения FX-чипы — это еще один козырь в борьбе с Intel, которая давно задает планку на рынке центральных процессоров. Не вижу смысла раскрывать этическую сторону этого вопроса. Статья не об этом. Просто есть факт: разгон экономит денежные средства. Еще один пример — сборка непосредственно системного блока на платформе LGA1151. Допустим, что самый дешевый четырехъядерник, Core i5-6400, разгонится до частот, заведомо превышающих скорость работы старшей модели Core i5-6600. Для этого нам потребуется более качественное охлаждение и более дорогая плата на чипсете Z170 Express. Даже в этом случае мы либо экономим, либо получаем большую производительность за те же деньги, либо и то, и то сразу. Звучит заманчиво, правда? К сожалению, разгону неоверклокерских Skylake характерны несколько ограничивающих факторов. О них поговорим далее.

Методология разгона и подводные камни

О первом факторе я уже сказал. Для разгона не К-чипов Skylake требуется плата исключительно на чипсете Z170 Express. Ограничение формальное, внедрено либо Intel, либо производителями материнских плат. Доказать это очень просто, ведь первые успехи по разгону неоверклокерских чипов получились при помощи Supermicro C7H170-M, построенной на логике H170 Express.

Полный перечень материнских плат легко найти в интернете. Я приведу список наиболее доступных моделей от ASRock, ASUS, GIGABYTE и MSI. Покупать более дорогие платы для разгона неоверклокерских Skylake не вижу смысла. Теряется так рьяно пропагандируемый мной эффект экономии. Да и сборки, в которых матплаты стоят дороже процессоров, выглядят весьма странно.

Для разгона по шине необходима специальная версия BIOS. Сначала перепрошиваемся, затем занимаемся оверклокингом. В гиперссылках — архивы с BIOS’ами для всех матплат от ведущих производителей.

Материнские платы, поддерживающие разгон процессоров Skylake без разблокированного множителя
ASRock (скачать BIOS)	ASUS (скачать BIOS)	GIGABYTE (скачать BIOS)	MSI (скачать BIOS)
Z170 Pro4; Z170 Pro4S; Z170 Pro4D3; Z170 Gaming K4; Z170 Gaming K4D3.	Z170M-E D3; Z170-P D3; Z170M-Plus; Z170-P; Z170-K; Z170 Pro Gaming; Z170-E; Z170-A.	GA-Z170-HD3; GA-Z170XP-SLI; GA-Z170X-UD3; GA-Z170M-D3H; GA-Z170-D3H; GA-Z170-Gaming K3; GA-Z170-HD3P.	Z170A TOMAHAWK; Z170 KRAIT GAMING; Z170-A PRO; Z170A PC MATE; Z170A-G43 PLUS; Z170A SLI PLUS; Z170M MORTAR.

А вот мой джентльменский набор:

Единственный способ разгона неоверклокерского Skylake — увеличить частоту тактового генератора BCLK (шины). Результирующая частота центрального процессора зависит от произведения шины и коэффициента умножения. Чипы в одной линейке делятся по скорости работы. У кого-то множитель больше, у кого-то меньше. Чтобы разогнать Core i5-6400 до 4500 МГц, придется увеличить частоту шины до 4500/27=167 МГц. Чтобы на такой скорости заработал Core i5-6600, потребуется поднять BCLK до 4500/33=136 МГц. Во втором случае вероятность покорения заветных 4,5 ГГц гораздо выше.

Разгон процессоров Skylake по частоте BCLK (шине)

Частота BCLK \ Множитель процессора
100 МГц
110 МГц
120 МГц
130 МГц
150 МГц
170 МГц

Разгон — это всегда лотерея. С неоверклокерскими чипами на итоговый результат влияют сразу два фактора: потенциал как самого чипа, так и материнской платы. С момента выхода платформы LGA1151 тестовая лаборатория познакомилась с несколькими Z170-устройствами. Каждая плата вела себя по-разному. Мне удалось разогнать ASUS MAXIMUS VIII EXTREME до 360 МГц по шине, а MSI Z170A GAMING M7 — до 158 МГц.

Эксперимент проводился над процессорами Core i5-6400 и Core i3-6300T (обзор). Легких путей я не искал, так как обе модели работают на весьма низких множителях. Интереснее всего разгонять четырехъядерник. По статистике, эта модель очень даже хорошо разгоняется, но, как мы уже выяснили, требуется определенный запас прочности и от материнской платы. С другой стороны, в сравнении с дефолтными 2,7 ГГц оверклок даже до 4 ГГц даст ощутимый прирост производительности. Что нам и нужно.

Третий ограничивающий фактор — отключение энергосберегающих функций неоверклокерских Skylake. Для успешного разгона потребуется деактивировать следующие функции: Intel SpeedStep, CPU C states и Turbo Boost (Turbo Mode). Ниже приведен скриншот BIOS матплаты ASUS Z170-PRO Gaming. Эти три функции отключаются в ветке Advanced/CPU Configuration/CPU Management Configuration. Без них центральный процессор всегда будет работать на максимальной частоте при заданном напряжении. Ничего страшного в этом нет. Skylake отличаются высокой энергоэффективностью и греются не так сильно, как те же Haswell, например.

Четвертое ограничение — отключаются датчики температуры ядер процессора. Следить за термическим состоянием кристалла можно лишь по единственно доступному параметру CPU Package. Это температура области под теплораспределительной крышкой, ядра чипа греются приблизительно до такого же значения, но бывают исключения.

С цветочками познакомились, пора поговорить о ягодках. Есть у разгона два серьезных ограничивающих фактора. Первый такой: оверклок по шине приводит к отключению встроенного графического ядра. Windows элементарно не загружается. Если в системе используется дискретная видеокарта, то, прямо скажем, потеря невелика. Во всех остальных случаях про разгон неоверклокерских Skylake придется забыть.

Второй серьезный ограничивающий фактор — снижение скорости выполнения AVX/AVX2-инструкций. Возьмем тесты FPU бенчмарка AIDA64. Выполнение паттернов Mandel и Julia существенно замедлилось на разогнанном процессоре. Да и в тесте VP8 прирост получился какой-то несерьезный. Поэтому производительность софта, задействующего инструкции AVX/AVX2, может быть снижена. Что это за приложения? Векторные системы команды используют кодировщики видео, программы 3D-моделирования, некоторые фоторедакторы и даже компьютерные игры (GRID 2).

Наличие шести ограничивающих факторов, особенно тех, что влияют на общую производительность системы, откровенно расстраивает. Все они — софтверные, внедрены специально, ведь тот же Core i5-6400 ничем не отличается от оверклокерского Core i5-6600K. Вывод напрашивается сам собой: палки в колеса энтузиастов вставляются, чтобы как можно сильнее уменьшить пул желающих поднять своему Skylake-чипу несколько сотен мегагерц, а, следовательно, сэкономить на покупке более дорогой и быстрой модели процессора.

Разгон тестовых образцов

Вооружившись полученными знаниями, приступаем к нелегитимному разгону Core i3-6300T и Core i5-6400. Отключаю функции Turbo Boost, SpeedStep и C states. Далее выставляю для всех ядер процессора множитель, соответствующий номинальной частоте процессора. У Core i5-6400 — x27, у Core i3-6300T — x33. Все, можно повышать скорость работы тактового генератора. В стенде использовался классический комплект оперативной памяти DDR4-2133 с задержками CL15. Я не стал его разгонять, поэтому при поднятии частоты шины эффективная частота ОЗУ регулировалась уменьшением делителя (функция DRAM Frequency в BIOS матплат ASUS).

Core i3-6300T оказался весьма посредственен в разгоне, что только подтверждает сказанное ранее: оверклокинг — это всегда лотерея! Частоту чипа удалось увеличить с 3,3 ГГц до 4,29 ГГц. Почти на 1 ГГц, или на 30%. «Посредственен», потому что все познается в сравнении. Частота Core i5-6400 увеличилась с 2,70 ГГц до, держите меня семеро, 4,94 ГГц — почти на 83%! В интернете полно валидаций, когда младший 4-ядерный Skylake успешно разгоняли до 4,7/4,8 ГГц. Так что подобный результат — закономерность. Для получения 4,29 ГГц для Core i3-6300T пришлось поднять частоту тактового генератора всего до 130 МГц, а напряжение VCore — до 1,4 В. С таким оверклоком справится абсолютное большинство матплат на чипсете Z170 Express. А вот разгон Core i5-6400 до 4,94 ГГц станет серьезным испытанием, ведь придется поднять шину до 183 МГц. Напряжение чуть больше — 1,42 В. Замечу, что в обоих случаях речь идет о стабильных частотах, на таких скоростях процессоры работают в режиме 24/7.

Результаты

Тестовый стенд:

Процессор: Intel Core i5-6600K, Core i5-6400, Core i3-6300T
Процессорный кулер : Corsair H110i GT
Материнская плата: ASUS Z170 PRO Gaming
Видеокарта: AMD Radeon R9 Nano, 4 Гбайт HBM
Оперативная память: DDR4-2133 (15-15-15-36), 2 x 8 Гбайт
Накопитель: OCZ Vertex 3, 360 Гбайт
Блок питания: Corsair HX850 i, 850 Вт
Периферия : Samsung U28D590D , ROCCAT ARVO, ROCCAT SAVU
Операционная система: Windows 10 х64

Начну с изучения производительность разогнанных Core i5-6400 и Core i3-6300T в тесте кэша и памяти AIDA64. Основной вывод — встроенный контроллер во время оверклока «не пострадал». Скорость операций с оперативной памятью с увеличением частоты процессоров только увеличилась.

Парадигма оверклокинга в том, что модель с разблокированным множителем — Core i5-6600K — разогналась до более скромного показателя в размере 4,7 ГГц. Таков потенциал К-процессора, попавшего в мои руки. Неудивительно, что в приложениях, не использующих команды AVX/AVX2, оверклокнутый Core i5-6400 оказался быстрее разогнанного Core i5-6600K. И это при разнице в цене в ~6000 рублей.

Самый наглядный пример — CINEBENCH R15. В этом бенчмарке разогнанный Core i5-6400 опередил Core i5-6600K на 5%. Если же сравнить младший 4-ядерник с самим собой до оверклока и после, то быстродействие чипа увеличилось на 47,5%. Core i3-6300T за счет прибавки одного гигагерца ускорился на 32,4% соответственно.

А вот и первый звоночек. Разгон ускорил обработку 3D-графики в Blender, но прирост оказался непропорционален увеличению тактовой частоты. Core i5-6400 быстрее себя самого на 33,5%, а Core i3-6300T — всего на 12,5%. Оверклокнутый Core i5-6600K победил: увеличение частоты на 32% ускорило рендеринг на 22%. А ведь Core i5-6400 в OC-режиме работал на 240 МГц быстрее.

И все же толк от разгона есть.

Заметное снижение — именно снижение, а не уменьшение прироста — производительности неоверклокерских Skylake наблюдается LuxMark 2.0 и x265 Benchmark. В первом приложении разгон Core i5-6400 на 83% привел к уменьшению баллов на 15%. У Core i3-6300T результат еще печальнее: трассировка лучей замедлилась на 40%.

В x265 Benchmark наблюдается схожая, но не такая печальная картина. Core i3-6300T после оверклока замедлился на 12,5%, Core i5-6400, наоборот, ускорился на 19,7%, но все равно отстал от разогнанного Core i5-6600K на 24,6%.

Важно помнить, что разгон — это всегда лотерея. Мне попался очень бодрый Core i5-6400, который в итоге разогнался лучше, чем специально для этого разработанный Core i5-6600K. Я не могу гарантировать, что другие пользователи смогут как минимум повторить такой результат. В принципе, до 4-4,2 ГГц Core i5-6400 разгонится точно. Это тоже очень приличный результат. Главное, чтобы матплата сумела взять 4200/27=155,5 МГц по шине.

Core i3-6300T — плохой «экспонат» для оверклокинга в домашних условиях. Вся соль этого чипа заключена в очень низком TDP. Вот и потенциал у него так себе. Лучше разгонять заведомо более быстрые модели Core i3-6100/6300. Здесь уж точно получится покорить отметку в 4,5-4,7 ГГц.

Выдвину гипотезу: AMD не в том положении, чтобы в 2016 году хоть как-нибудь ущемлять права энтузиастов. Следовательно, добрая часть чипов Zen, если их частотный потенциал окажется на высоте, получит разблокированный множитель. Если между производителями вновь возгорит жаркая конкуренция, то Intel пойдет на уступки в том числе и любителям разгона. Возможно, позабытая в далеком 2011-м году золотая эра оверклокинга вернется.

Разгон процессора - дело несложное, но требует определенных знаний и осторожности. Грамотный подход к этому занятию позволяет получить хороший прирост производительности, которого порой очень не хватает. В некоторых случаях можно разогнать процессор через биос, но если эта возможность отсутствует или хочется проводить манипуляции прямо из-под Windows, то лучше воспользоваться специальным софтом.

Одной из простых и универсальных программ является SetFSB. Она хороша тем, что с ее помощью можно разогнать процессор intel core 2 duo и аналогичные ему старые модели, а также различные современные процессоры. Принцип работы этой программы прост - она повышает частоту системной шины, воздействуя на чип PLL, установленный в материнскую плату. Соответственно, все, что от вас требуется - знать марку своей платы и проверить, входит ли она в список поддерживаемых.

Сперва вам необходимо узнать наименование материнской платы. Если вы не владеете такими данными, то воспользуйтесь специальным софтом, например, программой CPU-Z.

После того, как вы определили марку платы, отправляйтесь на . Оформление там, мягко говоря, не из лучших, однако вся необходимая информация здесь есть. Если плата есть в списке поддерживаемых, то можно с радостью продолжать дальше.

Особенности скачивания

Последние версии этой программы, к сожалению, платные для русскоязычного населения. Необходимо внести примерно $6, чтобы получить код для активации.

Есть и альтернатива - скачать старую версию программы, рекомендуем версию 2.2.129.95. Сделать это можно, например, .

Установка программы и подготовка к разгону

Программа работает без установки. После запуска перед вами появится вот такое окно.

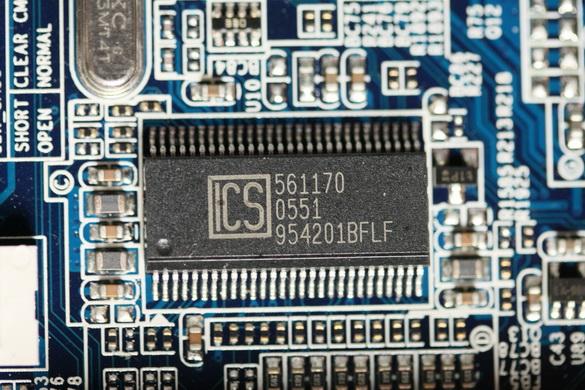

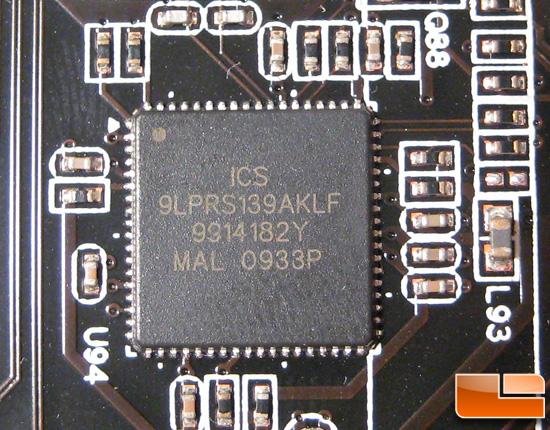

Чтобы начать разгон, предварительно необходимо узнать свой тактовый генератор (PLL). К сожалению, узнать его не так-то и просто. Владельцы компьютеров могут разобрать системный блок и найти необходимую информацию вручную. Выглядят эти данные примерно вот так:

Способы программной идентификации чипа PLL

Если же у вас ноутбук или вы не хотите разбирать ПК, то есть еще два способа узнать свой PLL.

1. Заходим и ищем свой ноутбук в таблице.
2. Программа SetFSB поможет определить фирму чипа PLL сама.

Остановимся на рассмотрении второго способа. Переключитесь на вкладку «Diagnosis », в выпадающем списке «Clock Generator » выберите «PLL diagnosis », после чего нажмите на кнопку «Get FSB ».

Опускаемся ниже, в поле «PLL Control Registers » и видим там таблицу. Ищем столбец 07 (это Vendor ID) и смотрим на значение первой строки:

Если значение равняется хЕ - то PLL от Realtek, например, RTM520-39D;
если значение равняется х1 - то PLL от IDT, например, ICS952703BF;
если значение равняется х6 - то PLL от SILEGO, например, SLG505YC56DT;
если значение равняется х8 - то PLL от Silicon Labs, например, CY28341OC-3.

х - любое число.

Иногда возможны исключения, например, для чипов от Silicon Labs - в этом случае Vendor ID будет располагаться не в седьмом байте (07), а в шестом (06).

Проверка защиты от программного разгона

Узнать, есть ли аппаратная защита от программного разгона, можно так:

Смотрим в поле «PLL Control Registers » на столбец 09 и нажимаем на значение первой строки;
смотрим в поле «Bin » и находим в этом числе шестой бит. Обратите внимание, что отсчет бита должен начинаться с единицы! Поэтому, если первый бит равен нулю, то шестым битом будет седьмая цифра;
если шестой бит равняется 1 - то для разгона через SetFSB нужен аппаратный мод PLL (TME-mod);
если шестой бит равняется 0 - то аппаратный мод не требуется.

Приступаем к разгону

Вся работа с программой будет происходить во вкладке «Control ». В поле «Clock Generator » выберите свой чип, а затем нажмите на «Get FSB ».

В нижней части окна, справа, вы увидите текущую частоту процессора.

Напоминаем, разгон осуществляется путем повышения частоты системной шины. Это происходит каждый раз, когда вы двигаете центральный ползунок вправо. Все остальные полузнки оставляем как есть.

Если вам необходимо увеличить диапазон для регулировки, то выставьте флажок рядом с параметром «Ultra ».

Повышать частоту лучше всего осторожно, по 10-15 МГц за раз.

После регулировки жмем на клавишу «SetFSB».

Если после этого ваш ПК завис или отключился, то причины тому две: 1) вы указали неверный PLL; 2) сильно повысили частоту. Ну а если все было сделано правильно, то частота процессора повысится.

Что делать после разгона?

Нам необходимо узнать, насколько стабильно компьютер работает на новой частоте. Это можно сделать, например, в играх или специализированных программах для тестов (Prime95 или другие). Также следите за температурой, во избежание возможных перегревов при нагрузке на процессор. Параллельно с тестами запустите программу-монитор температуры (CPU-Z, HWMonitor или другие). Тесты лучше всего проводить примерно 10-15 минут. Если все работает стабильно, то вы можете остаться на новой частоте или продолжить повышать ее, выполняя все вышеуказанные действия по новому кругу.

Как заставить ПК запускаться с новой частотой?

Вам уже должно быть известно, программа работает с новой частотой лишь только до перезагрузки. Поэтому, чтобы компьютер всегда запускался с новой частотой системной шины, необходимо поставить программу в автозагрузку. Это обязательное условие, если вы хотите пользоваться разогнанным компьютером на постоянной основе. Однако в данном случае речь пойдет не о простом добавлении программы в папку «Автозагрузка». Для этого есть свой способ - создание bat-скрипта.

Открывает «Блокнот », где мы и будем создавать скрипт. Пишем там строку, примерно такую:

C:\Desktop\SetFSB 2.2.129.95\setfsb.exe –w15 –s668 –cg

ВНИМАНИЕ! НЕ КОПИРУЙТЕ ЭТУ СТРОЧКУ! Она у вас должна получиться другой!

Итак, разбираем ее:

C:\Desktop\SetFSB 2.2.129.95\setfsb.exe - это путь к самой утилите. У вас может различать место расположения и версия программы!
-w15 - задержка перед запуском программы (измеряется в секундах).
-s668 - настройка разгона. Ваша цифра будет отличаться! Чтобы узнать ее, посмотрите на зеленое поле во вкладке Control программы. Там будут указаны два числа через слеш. Берите первое число.
-cg - модель вашего PLL. Эти данные у вас могут быть другими! В квадратные скобки необходимо вписать модель вашего PLL так, как она указана в SetFSB.
