Цветомузыка простая на светодиодах. Как сделать цветомузыку на светодиодах своими силами? Принцип действия цветомузыкальных приставок
В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя, да и не только, в своё время возникало желание собрать цветомузыку. Что это такое, думаю, известно всем — говоря проще, это создание визуальных эффектов, изменяющихся в такт музыке.
Та часть цветомузыки, которая излучает свет, может быть выполнена на мощных лампах, например в концертной установке, в случае если цветомузыка нужна для домашних дискотек, её можно сделать на обычных лампах накаливания 220 вольт, а если цветомузыка планируется, например, как моддинг компьютера, для повседневного использования, её можно выполнить на светодиодах.
В последнее время, с появлением в продаже светодиодных лент, находят все большее применение цветомузыкальные приставки с использованием таких led-лент. В любом случае, для сборки Цвето Музыкальных Установок (ЦМУ сокращенно) требуется источник сигнала, в роли его может выступать микрофон с собранными несколькими каскадами усилителя.
Также сигнал может браться с линейного выхода устройства, звуковой карты компьютера, с выхода mp3 плейера и т. д., в этом случае также потребуется усилитель, например два каскада на транзисторах, я для этой цели воспользовался транзисторами КТ3102. Схема предусилителя изображена на следующем рисунке:
Предусилитель — схема
Далее приведена схема одноканальной цветомузыки с фильтром, работающей совместно с предусилителем (выше). В этой схеме светодиод мигает под басы (низкие частоты). Для согласования уровня сигнала в схеме цветомузыки предусмотрен переменный резистор R6.
Существуют и более простые схемы цветомузыки, которые может собрать любой начинающий, на 1 транзисторе, к тому же не нуждающиеся в предусилителе, одна из таких схем изображена на картинке ниже:
Цветомузыка на транзисторе
Схема распайки выводов штекера Джек 3.5 приведена на следующем рисунке:
Если по каким-то причинам нет возможности собрать предварительный усилитель на транзисторах, можно заменить его трансформатором, включённым как повышающий. Такой трансформатор должен выдавать напряжения на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается в источнике звука, например, магнитоле, параллельно динамику, усилитель при этом должен выдавать мощность как минимум 3-5 ватт. Обмотка с большим количеством витков подключается ко входу цветомузыки .
Разумеется, цветомузыка бывает не только одноканальной, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает при воспроизведении частот своего диапазона. При этом диапазон частот задается путем использования фильтров. В следующей схеме, трехканальной цветомузыки (которую сам недавно собирал) в качестве фильтров стоят конденсаторы:
Если мы захотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме следует убрать токоограничивающие резисторы R1, R2, R3. Если лента или светодиод используется RGB, то должна быть выполнена с общим анодом. Если планируется подключать светодиодные ленты большой длины, то для управления лентой следует применить мощные транзисторы, установленные на радиаторы.
Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно и питание в схеме нам следует поднять до 12 Вольт, причем питание должно быть стабилизированным.
Тиристоры в цветомузыке
До сих пор в статье рассказывалось только про цветомузыкальные устройства на светодиодах. Если возникнет надобность собрать ЦМУ на лампах накаливания, тогда для управления яркостью ламп нужно будет применить тиристоры. Что такое вообще тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод , Катод и Управляющий электрод .
КУ202 Тиристор
На рисунке выше изображен советский тиристор КУ202. Тиристоры, в случае, если планируется использовать с мощной нагрузкой, также необходимо крепить на теплоотвод (радиатор). Как мы видим на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто снабжены фланцем с отверстием.
Одна из подобных схем на тиристорах приведена выше. Это схема трехканальной цветомузыки с повышающим трансформатором на входе. В случае подбора аналогов тиристоров, следует смотреть на максимальное допустимое напряжение тиристоров, в нашем случае у КУ202Н — это 400 вольт.
На рисунке приведена подобная схема цветомузыки приведенной выше, главное отличие в нижней схеме — отсутствует диодный мост. Также цветомузыку на светодиодах можно встроить в системный блок. Мной была собрана такая трехканальная цветомузыка с предусилителем в корпусе от сидирома. При этом сигнал брался со звуковой карты компьютера с помощью делителя сигнала, в выходы которого подключались активная акустика и цветомузыка. Предусмотрена регулировка уровня сигнала, как общего, так и отдельно по каналам. Запитывались предусилитель и цветомузыка от разъема Молекс 12 Вольт (желтый и черный провода). Схемы предусилителя и трехканальной цветомузыки по которым собирались приведены выше. Существуют и другие схемы цветомузыки на светодиодах, например эта, также трехканальная:
Цветомузыка на 3 светодиодах — схема
В этой схеме, в отличие от той, что собирал я, используется в канале средних частот индуктивность. Для тех, кто захочет сперва собрать что-нибудь попроще, привожу следующую схему на 2 канала:
Если собирать цветомузыку на лампах, то придется использовать использовать светофильтры, которые могут быть в свою очередь, как самодельными так и покупными. На рисунке ниже изображены светофильтры, которые есть в продаже:
Некоторые любители цветомузыкальных эффектов собирают устройства на основе микроконтроллеров. Ниже приведена схема четырехканальной цветомузыки на МК AVR tiny 15:
Микроконтроллер Тiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. И под конец обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по зрелищности цветомузыке на LED, так как лампы более инерционные, чем светодиоды. А для самостоятельного повторения можно рекомендовать вот такую
Чтобы собрать цветомузыку на светодиодах своими руками необходимо обладать базовыми знаниями электроники, уметь читать схемы и работать с паяльником. В статье мы рассмотрим, как работает цветомузыка на светодиодах, основные рабочие схемы, на основе которых можно собрать самостоятельно готовые устройства, а в конце пошагово соберем готовое устройство на примере.
По какому принципу работает цветомузыка
В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.
Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.
Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.
Настройки фильтров устанавливаются на следующие параметры:
- до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
- 250-2500 Гц для средних, цвет зелёный;
- все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.
Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.
Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные колебания в сочетании с применением нестандартного цветового решения, могут существенно повлиять на качество результата.
Для регулировки доступны и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разных цветов, и возможна индивидуальная регулировка каждого из них по частоте и ширине канала.
Что необходимо, для изготовления цветомузыки
Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.
Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.
Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.
Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.
Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.
Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.
Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.
Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.
Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».
И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.
Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.
Несколько рабочих схем
Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.
Вариант №1
Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.
Вариант №2
Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.
Пошаговая сборка наипростейшей модели цветомузыки
Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:
- светодиоды размером пять миллиметров;
- провод от старых наушников;
- оригинал либо аналог транзистора КТ817;
- блок питания на 12 вольт;
- несколько проводов;
- кусок оргстекла;
- клеевой пистолет.
Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.
Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.
Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.
Один провод нам не понадобится и его можно изолировать.
Схема простой цветомузыки на светодиодах выглядит следующим образом:
Перед сборкой, кабель прокладываем внутрь короба.
светодиоды имеют полярность, соответственно при подключении, её необходимо учитывать.
В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.
Готовый вариант цветомузыки на светодиодах
В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.
Цветомузыка на RGB-светодиодах
Пик популярности цветомузыкальных установок приходится на 80-е годы прошлого века. Сейчас о них как-то почти позабыли. И все же, время не стоит на месте, и есть новые технологии, способные оживить «цветомузыку» в новом виде. Вот, например, трехцветные светодиодные RGB-ленты или гирлянды, они могут быть значительной длины и работать даже как осветительный прибор. Только, управляются они обычно по программе, как ёлочные гирлянды или реклама, ну или можно менять с их помощью цвет освещения в помещении. А если все это будет завязано на музыку? Представьте, экран ЦМУ размером с потолок! Но для этого нужно соответствующее устройство управления.
На рисунке показана экспериментальная схема ЦМУ, работающая с RGB-свето-диодной лентой или гирляндой. Все как у «типовой» ЦМУ, - три частотных канала, три выходных ключа, к которым соответственно подключены три цвета RGB-светодиодной ленты (или гирлянды).
Схема полосовых фильтров выполнена на микросхемах LM567.
Микросхемы LM567 являются тональными декодерами с ФАПЧ, они предназначены для работы в системах управления с частотным кодирование и представляют собой активные фильтры с очень узкой полосой захвата ФАПЧ. В данном случае, чтобы перекрыть весь звуковой диапазон хотя бы от 50 Гц до 12000 Гц на три полосы нужно расширить полосы захвата ФАПЧ микросхем. Полоса захвата ФАПЧ ИМС LM567 зависит от конденсатора на выводе 2, чем его емкость больше, тем уже полоса. Обычно там несколько мкФ, но здесь емкости этих конденсаторов уменьшены до 0,047 мкФ, в результате полоса захвата очень расширилась, и стала достаточной для использования микросхем LM567 в качестве фильтров в цветомузыкальной установке.
Диапазон входного напряжения ЗЧ на входе ИМС LM567 - 20-200 мВ, при частоте, соответствующей полосе настройки фильтра происходит захват. Если частота входного сигнала лежит в пределах полосы на выходе ИМС LM567 открывается ключ, между выводом 8 и общим минусом питания.
Входной сигнал поступает на разъем Х1, номинальная величина входного напряжения ЗЧ должна быть в районе 100-300 мВ. Это напряжение поступает на три регулятора на переменных резисторах R1, R6, R11. Этими переменными резисторами в процессе работы устройства устанавливаются оптимальные уровни ЗЧ сигналов по частотным каналам, конкретно для каждого случая воспроизведения, так чтобы получить желаемый эффект.
Значения средних частот полос устанавливаются RC-цепями, подключенными между выводами 5 и 6 микросхем LM567. Подсчитать их можно по формуле:
F = 1/ (1,1*R*C)
F - частота в кГц, R - сопротивление в кОм, С - емкость в мкФ.
Соответственно, центральные частоты выбраны 150 Гц, 900 Гц, и 9000 Гц. При желании, пользуясь вышеуказанной формулой можно выбрать другие центральные частоты полос. При этом можно подбирать не только конденсаторы, но и резисторы (включенные между выводами 5 и 6 ИМС LM567).
Рассмотрим работу на примере низкочастотного канала на А1. Пока сигнала частотой в полосе частот фильтра нет, либо его уровень мал, на выходе, на выводе 8 А1 будет напряжение логической единицы (выходной ключ закрыт, выход подтянут к плюсу питания через резистор R2). На элементах D1.1-D1.2 выполнен триггер Шмитта, его выходом является выход элемента D1.1, поэтому когда на выходе А1 единица, на выходе D1.1 имеется логический ноль. Ключ на полевом мощном транзисторе VT1 закрыт и питание на R-часть светодиодной RGB-ленты не поступает.
Если на входе А1 есть напряжение ЗЧ с частотой в полосе частот фильтра, и его уровень достаточен для захвата, на выходе, на выводе 8 А1 будет напряжение логического нуля (выходной ключ открыт). На выходе D1.1 при этом - логическая единица. Транзистор VT1 открывается и включает питание R-части светодиодной RGB-ленты.
Аналогично работают и два других канала, среднечастотный на А2 и высокочастотный на А3, разница только в частоте входного напряжения ЗЧ.
В принципе, затворы полевых ключевых транзисторов можно и непосредственно подключить к выходам LM567, но, во-первых, схема будет работать наоброт, то есть, когда сигнала нет светодиодная лента будет гореть, а когда есть, - гаснуть. И во-вторых, транзисторы будут перегреваться, потому что будет затянут во времени процесс их открывания, и существенное время они будут находиться в среднем состоянии, когда на канале падает значительное напряжение, и мощность. Триггер Шмитта устраняет эти проблемы.
Монтаж выполнен на макетной плате.
Большинство людей с огромным удовольствием слушают музыку, используя для этого различную аппаратуру. Нередко возникает желание усилить ее положительное воздействие. Одним из таких способов является цветомузыка на диодах, выполненная в виде специальных приставок. С помощью диодов звуковые эффекты приобретают совершенно другую окраску, оказывая положительное влияние на эмоциональный настрой слушателей. Подобная радиоэлектронная техника обычно приобретается в готовом виде, но при наличии схемы, определенных знаний и навыков она вполне может быть изготовлена своими руками.
Принцип действия цветомузыки на светодиодах
Основой работы каждой схемы цветомузыкальной установки лежит физический принцип, связанный с частотным преобразованием музыки. Далее она передается через отдельные каналы и осуществляет управление подключенными световыми приборами. Данная цепочка связывает основные музыкальные характеристики с цветовыми элементами, которые соответствуют друг другу и работают во взаимной связи. Этот принцип служит основой всех радиоэлектронных схем из области цветомузыки, в том числе и созданных самостоятельно.
Чаще всего цветовая гамма включает в себя как минимум три разных цвета, например, красный, зеленый и синий. Существует множество комбинаций, создаваемых в результате их смешивания, поэтому, если схема собрана нормально, она обязательно даст желаемый эффект. Для его достижения сигнал разделяется и работает на низких, средних и высоких частотах. Разделение осуществляется с помощью специальных фильтров LC и RC, устанавливаемых в общую цепочку светодиодной цветомузыкальной системы.
Существуют определенные параметры, используемые при настройке фильтров, работающих в собственной узкой частотной полосе и пропускающих колебания лишь на этом отрезке диапазона звучания:
- ФНЧ - фильтры низких частот. Частота колебаний, проходящих через них, достигает 300 Гц, а световой источник должен быть красного цвета.
- ФСЧ - фильтры средних частот. Способны пропускать колебания частотой от 250 до 2500 Гц, цвет источника света - желтый или зеленый.
- ФВЧ - фильтры высоких частот, пропускающие более 2500 Гц и работающие совместно с синим источником света.
Разделенные частоты схемы немного перекрывают друг друга, что дает возможность получать разнообразные цветовые оттенки в процессе работы. Основные цвета, перечисленные выше, не имеют принципиального значения, их вполне возможно заменить другими - наиболее подходящими для конкретной ситуации. В некоторых случаях конечный результат значительно превосходит ожидания, благодаря использованию нестандартных цветовых решений.
Схемы простые и сложные
Знакомство с цветомузыкой открывает наиболее простейшая схема. Как правило, такие устройства используют минимальное количество элементов - всего один светодиод, и по одному резистору и транзистору. Питание осуществляется через постоянный источник тока на 6-12В.
В собранном виде цветомузыка на светодиодах представляет собой усилительный каскад, дополняемый общим эмиттером. Основное действие оказывает сигнал с изменяющейся амплитудой и частотой, поступающий на базу. При превышение частоты установленного порогового значения, происходит открытие транзистора. В этот момент на светодиод поступает питание и он сразу же загорается.
Такая простая цветомузыка может быть собрана с применением , к которой потребуется соответствующий транзистор. Существенный недостаток данной сборки заключается в прямой зависимости между уровнем звука и частотой мигания светодиодных лампочек. То есть, наиболее эффективно система будет работать при поддержке лишь одного, наиболее подходящего уровня звучания. При пониженной громкости мигание будет происходит реже, а на высоком уровне звука свет станет постоянным.
Данный недостаток легко убирается трехканальным звуковым преобразователем, который применяется в более сложных схемах. В этом случае потребуется питание напряжением 9 вольт, обеспечивающее нормальное свечение лампочек в соответствующих каналах.
Для сборки схемы трех каскадов усиления необходимо запастись транзисторами КТ315 или их аналогами КТ3102. Нагрузкой служат светодиоды разных цветов. Усиливающая функция выполняется понижающим трансформатором, с помощью резисторов регулируются светодиодные вспышки, а вышеупомянутые фильтры пропускают через себя различные частоты.
Данную схему цветомузыки на светодиодах можно еще больше усовершенствовать. В первую очередь это касается яркости свечения, добавляемой за счет включения в цепочку маленьких лампочек накаливания на 12 вольт. В этом случае схема дополняется тиристорами управления, а питание всего устройства осуществляется через трансформатор.
Использование светодиодных лент
Схема цветомузыки со светодиодной лентой RGB работает от напряжения 12 вольт. В ней наилучшим образом совмещаются основные параметры обычных вариантов. Данное устройство может работать в разных режимах - в качестве осветительного прибора или цветомузыкального сопровождения.
Включение режима цветомузыки производится с помощью микрофона, бесконтактным способом. В случае перехода на режим освещения, все имеющиеся светодиоды одновременно запускаются на полную мощность. Переход из одного состояния в другое выполняется специальным переключателем, для которого предусмотрена отдельная плата.
Порядок работы данной схемы осуществляется следующим образом:
- Основной сигнал поступает через микрофон, выполняющий преобразования звуковых колебаний фонограммы. Поскольку сила полученного сигнала, поступающего в цветомузыкальную схему, незначительная, его необходимо усилить. Для этой цели используется транзистор или специальный усилитель.
- Далее происходит запуск автоматического регулятора, удерживающего звуковые колебания в установленных рамках. Одновременно звук готовится к дальнейшей обработке.
- С помощью встроенных фильтров сигнал разделяется на три составляющие, для каждой из которых предусмотрен отдельный диапазон частоты.
- В конце всех действий выполняется усиление токового сигнала после его предварительной подготовки с применением транзисторов, функционирующих в режиме ключа.
Основные детали и компоненты
Перед тем как изготавливать аппаратуру для цветомузыки своими руками, необходимо заранее приготовить все детали и компоненты. В схеме следует пользоваться лишь постоянными резисторами с диапазоном мощности 0,125-0,25 Ом. Корпуса элементов схемы промаркированы специальными полосками, указывающими на значение сопротивления. Дополнительно используются подстроечные резисторы R7, R10, R14, R18. Они могут быть разных типов, но единственным требованием к ним является возможность монтажа на плату, используемую для сборки.
Конденсаторы рассчитываются на рабочее напряжение от 16В и выше. В цветомузыке также могут использоваться любые типы этих устройств. Если невозможно найти конденсатор с нужными параметрами, допускается параллельное соединение двух других, с меньшими емкостями, составляющих в сумме требуемые показатели.
Сделанная цветомузыкальная схема не может обойтись без диодного моста. Обычно он рассчитывается на рабочий ток до 200 мА и напряжение 50 вольт. При отсутствии готового устройства можно воспользоваться несколькими отдельно взятыми выпрямительными диодами и смонтировать их для удобства на отдельной небольшой плате.
Основные цвета светодиодов - красный, зеленый и синий. Их общее количество определяется из расчета на один канал - 6 штук. Будут нужны стандартные транзисторы с любым индексом обозначения. Стабилизатор напряжения с артикулом 7805 рассчитывается на 5В, а устройство на 9В имеет обозначение 7809. При наличии опыта, цветомузыка собирается на плате Arduino и светодиодах.
Соединение музыкального центра с цветомузыкой осуществляется различными типами разъемов с тремя контактами. Последней деталью сборки служит трансформатор, который должен иметь наиболее подходящие параметры напряжения.
Оборудование цветомузыки в автомобиле
Цветомузыкальное оборудование используется не только в домашних условиях. Многие владельцы автомобилей устанавливают их совместно с магнитолами. В случае необходимости данная система работает в качестве подсветки внутри салона. Для устройства подобного типа освещения также применяются светодиоды, размещаемые на потолке в конфигурации «Звездное небо». Такой вариант часто применяется не только в автомобилях, но и в конструкциях подвесных потолков квартир и частных домов.

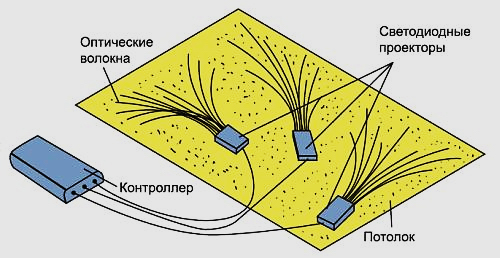

Данная схема размещения при решении задачи, как спмостоятельно сделать цветомузыку из светодиодов, может быть использована в разных вариантах. В первую очередь, это равномерное распределение светодиодов в определенной конфигурации или в произвольной форме. Лампочки, применяемые в схеме, могут обладать различной мощностью свечения. То есть звездочки, имитируемые светодиодами, бывают яркими и неяркими. Эффективность подсветки во многом зависит от фона потолочного покрытия салона автомобиля или квартиры.
В случае установки системы цветомузыки на светодиодах своими руками, в процессе монтажа придется перетягивать потолок. В связи с этим, необходимо внимательно выбирать необходимые детали и затем тщательно монтировать их в единое целое. При каких-либо нарушений придется разбирать покрытие салона и исправлять ошибки. Поэтому, по окончании сборки, следует обязательно проверить работоспособность установленной аппаратуры.
После того как собрана цветомузыка, светодиоды вставляются в отверстия потолка и фиксируются с обратной стороны с помощью клея. Также необходимо заранее продумать надежное крепление стабилизатора напряжения и выключателя.
Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.
Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.
Схема простой цветомузыки
Три транзистора – три канала. Каждый транзистор выполнят роль порогового компаратора и как уровень превысит 0,6 Вольта – транзистор открывается. Нагрузкой транзистора служит светодиод. Для каждого канала свой цвет.Перед каждым транзистором идет RC цепочка, играющая роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть – это канал высоких частот. Средняя часть - канал средних частот. Ну и самый нижний по схеме канал – это канал низких частот.
Питается схема от 9 Вольт. На вход подается сигнал с наушников или с колонок. Если чувствительности будет не хватать, то нужно будет собрать усилительный каскад на одном транзисторе. А если чувствительность будет высока, то на вход можно поставить переменный резистор и им регулировать входной уровень.
Транзисторы можно взять любые, не обязательно КТ805, тут можно даже поставить маломощные типа ТК315, если нагрузкой будет только один светодиод. А вообще, лучше использовать составной транзистор типа КТ829.
Там же можно взять и все остальные компоненты схемы.
Сборка цветомузыки
Собрать цветомузыку можно навесным монтажом или на монтажной плате как это сделал я.Настройка не нужна, собрали, и если все детали годные – все работает и мигает без проблем.
