Лазерные принтеры широко применяются для печати документации в офисе и дома. Высокое качество печати и скорость работы обусловлены особенностями конструкции. Для того чтобы понять принцип работы оборудования, необходимо детально изучить устройство. Кратко рассмотреть этот вопрос не получиться, но чем детальнее мы все разберем, тем понятнее будет ответ.

В основе работы лазерного принтера лежит фотоэлектрический принцип ксерографии. Конструкция включает в себя сложные механизмы и узлы, которые можно разделить на три основных блока.

В основе лежит печатающий механизм.
За сканирование отвечает контроллер с растровым процессором.
Обмен данными осуществляется при помощи интерфейсного блока.

Элементы печатающего механизма:

фотобарабан со статическим зарядом, меняющийся в зависимости от освещения;
лазер и система зеркал обеспечивает засвечивание определённых участков на фотобарабане;
промежуточный блок, необходимый для переноса изображения на конечный носитель;
блок хранения и подачи тонера, в основе которого лежит картридж;
механизмы протяжки бумаги из лотка к печатающей головке;
нагревательные элементы для проявления изображения на листе.

Как устроен картридж

Картридж состоит из тонера и барабана. Тонер по химическому составу представляет собой измельчённый полимерный материал. Порошки в зависимости от производителя отличаются по консистенции и физическим свойствам. Тонер отличается от чернил качеством получаемого изображения, но при работе с ним необходимо соблюдать осторожность.

Важно. Для качественной печати на лазерном принтере необходимо вовремя менять расходные материалы. Заправлять некачественным тонером картриджи не рекомендуется.

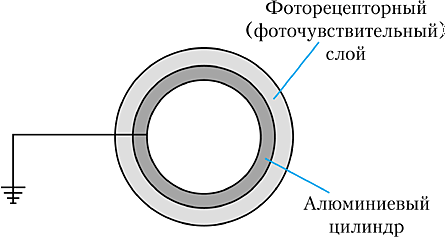

Барабан представляет собой цилиндр с фотопроводящей поверхностью. Магнитный вал заряжает тонер, а лезвие очистки очищает от неиспользованного тонера.

Как работает лазерный принтер

Принцип работы лазерного принтера состоит в создании предварительного изображения на барабане и последующем переносе его на бумагу. Качественный отпечаток получается за счёт точечного нанесения точек на фотобарабан при помощи лазера и системы зеркал. В основе принципа действия лазерного принтера лежит физический процесс ксерографии.

Чтобы понять, как печатает устройство, необходимо детально изучить этапы и принцип работы лазерного принтера:

Обработка изображение и зарядка барабана заряженными частицами.
Далее происходит предварительное создание изображения.
Следующий этап включает в себя проявку при помощи тонера.

Закрепление происходит при помощи высоких температур. Конструкция обеспечивает высокое качество печати и скорость работы. Технология постоянно развивается, предлагая новые решения.

Заряд фотобарабана

Для того чтобы сформировать предварительное изображение, необходимо создать электрический заряд на поверхности барабана. Могут быть положительные и отрицательные частицы, в зависимости от модели принтера и особенностей конструкции.

Существует два способа передать заряд:

Коронатор представляет собой нить из вольфрама, содержащая вкрапления из золота или платины. Под воздействием напряжения, создаётся электрическое поле, которое переносится на барабан. При таком способе со временем ухудшается качество распечатанного материала.
Ролик заряда – это вал с нанесённым на него слоем из резины или поролона. При взаимодействии с барабаном передаётся электричество. При этом методе образуется пониженное напряжение, которое позволяет продлить срок службы сложным механизмам.

Экспонирование

Процесс создания предварительного изображения на фотобарабане называется экспонированием. На поверхности барабана полупроводниковое покрытие, которое при попадании света начинает проводить ток. Освещение появляется благодаря тонкому лучу лазера и сложной системе зеркал.

По заданным параметрам луч формирует изображение, снимая заряд на засвеченных участках. Нанесение рисунка или текста происходит точечно. В результате получается на поверхности из отрицательно заряженных частиц. Вращение барабана происходит при помощи шагового двигателя. Точки наносятся по всей окружности.

Проявка

Изображение проявляется при помощи тонера и магнитного вала. Механизм представляет собой трубку из металла с магнитным сердечником. При помощи вращения, тонер притягивается к валу. Дозирующее лезвие обеспечивает равномерное распределение краски по всей поверхности. Слой образуется путём прохождения тонера через зазор между лезвием и барабаном.

Внимание.Необходимо правильно установить механизм, чтобы избежать появление дефектов на распечатанном документе. Лишний тонер приводит к точкам и полоскам.

Магнитный вал работает циклично. В процессе работы притягиваются новые частицы, создавая изображение. Излишки порошка сбрасывают в специальный контейнер.

Перенос

На бумагу изображение переносится также при помощи заряда. Подвижные механизмы подают лист из лотка к фотобарабану, рядом с которым находится вал для переноса изображения. Частицы тонера передаются по схеме на бумажный носитель из-за статического напряжения. Излишки краски попадают обратно в бункер. При помощи специальных элементов, на поверхности листа удаляется пыль и мелкие частицы. Восстановление заряда после целого цикла происходит при помощи коротрона. Далее процесс повторяется, пока всё изображение не перенесётся на бумагу.

Закрепление

Следующим этапом печати на лазерном принтере происходит закрепление. Данный этап необходим, чтобы на бумаге осталось изображение. Под воздействием высоких температур, тонер начинает плавиться, что позволяет прочно закрепиться на поверхности. Когда лист проходит между двух роликов происходит нагрев.

Справка. В зависимости от модели печка может нагреть порошок до 200–350 °C.

Вид нагрева:

Термопленка используется в недорогих лазерных принтерах. Она сильно подвержена механическим воздействиям.
Тефлоновая конструкция нагревает поверхность при помощи лампы. Надёжная и долговечная конструкция.

Контроль температуры происходит при помощи датчика. В случае превышения значений, устройство автоматически отключается. Чтобы лист не приклеивался к барабану, на выходе стоит разделительный механизм. При соблюдении основных правил эксплуатации, данные элементы редко выходят из строя.

Цветная печать

Лазерная цветная печать широко используется для печати качественных изображений. С учётом того, что принтер создаёт субстрактивную цветовую модель, удаётся получить любой оттенок. Это происходит за счёт поглощения и отражения разных световых волн. При введении чёрного цвета, на выходе получаются насыщенные цвета. Лазерный принтер состоит из большого количества модулей и блоков, которые позволяют смешивать цвета, и переносить изображение на лист. Модели отличаются по техническим характеристикам и принципу работы.

Какой принцип печати используется в цветных лазерных принтерах?

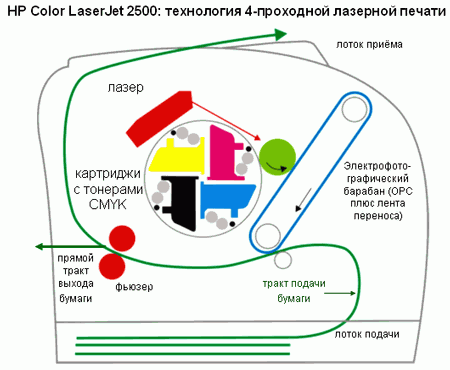

В отличие от чёрно-белого принтера, принцип работы цветного оборудования отличается. Перед началом печати, принтер обрабатывает изображение и разбивает его на монохром. Всего используется четыре основных цвета: голубой, пурпурный, жёлтый и чёрный. Для каждого из них предусмотрен отдельный отсек. В процессе печати оттенки смешиваются. Модели отличаются по конструкции и принципу действия.

Способы цветной печати:

Цветной лазерный принтер является высокотехнологичным устройством. Изделие, как правило, имеет свой процессор и HDD. Широко применяется технология переноса изображения на промежуточную секцию. Способ позволяет продлить срок службы изделия, т. к. отсутствует контакт печатающего механизма с бумагой. Такие устройства подойдут для использования в офисе и в домашних условиях.

Включает в себя семь последовательных операций по созданию заданного изображения на листе бумаги. Это весьма интересный и технологичный процесс, который можно разделить на два основных этапа: нанесение изображения и его закрепление. Первый этап связан с работой картриджа, второй протекает в блоке термозакрепления (печке). В итоге за считанные секунды на белом листе бумаги мы получаем интересующее нас изображение.

Итак, что же происходит за столь короткий промежуток времени в принтере? Давайте в этом разберемся.

Заряд

Напомним, что тонер является мелкодисперсной субстанцией (5-30 микрон), и его частицы очень легко принимают любой электрический заряд.

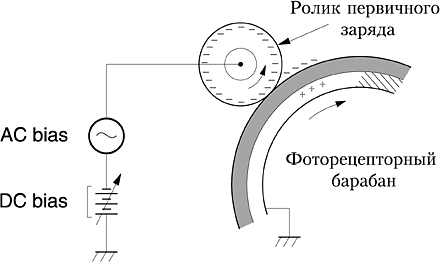

В картридже ролик заряда обеспечивает равномерную передачу отрицательного заряда фотобарабану. Это происходит когда ролик заряда прижимается к фотобарабану, и вращаясь в одном направлении (при этом равномерно сообщая отрицательный статический заряд фотобарабану), заставляет его вращаться в другом.

Таким образом, поверхность фотобарабана имеет равномерно расположенный по площади отрицательный заряд.

Экспонирование

В следущем процессе происходит экспонирование будущего изображения на фотобарабане.

Это происходит благодаря лазеру. Лазерный луч при попадании на поверхность фотобарабана снимает в этом месте отрицательный заряд (точка становиться нейтрально заряженной). Таким образом, лазерный луч формирует будущую картинку по заданным координатам в программе. Исключительно в тех местах где это необходимо.

Так мы получаем экспонированную часть изображения в виде отрицательно заряженных точек на поверхности фотобарабана.

Проявка

Далее на экспонированное изображение на поверхности фотобарабана ровным тонким слоем с помощью ролика проявки наносится тонер. Частицы тонера принимают отрицательный заряд и формируют на поверхности барабана будущее изображение.

Перенос

Следущим этапом является перенос тонерного отрицательно заряженного изображения с фотобарабана на чистый лист бумаги.

Это происходит в результате соприкосновения ролика переноса изображения с листом бумаги (лист проходит между роликом переноса и фотобарабаном). Ролик переноса имеет высокий положительный потенциал, в результате чего все отрицательно заряженные частицы тонера (в виде сформированного изображения) переносятся на лист бумаги.

Закрепление

Следующим этапом в лазерной печати является закрепление изображения из тонера на листе бумаги в блоке термозакрепления (в печке).

По своей сути это процесс «запекания» на бумаги. Лист с тонером, проходя между термовалом и прижимным роликом, подвергается термо-барической (температура и давление) обработке, в результате чего тонер на листе закрепляется и становится устойчивым к внешним механическим воздействиям.

На нашем рисунке Вы видите термовал и прижимной ролик. Термовал используется в ряде аппаратов лазерного типа печати. Внутри термовала применяется галогеновая лампа, которая и осуществляет разогрев (нагревательный элемент).

Существует и другие модели аппаратов лазерного типа печати, где вместо термовала используется термопленка (как нагревательный элемент). Отличие между ними в том, что при работе галогенового нагревателя требуется больше времени. Стоит отметить тот факт, что аппараты с термопленкой весьма сильно подвержены механическим воздействиям посторонних предметов (скрепок, скоб от степлера) на листе бумаги. Это чревато выходом из строя самой термопленки. Она очень чувствительна к повреждениям.

Очистка

Так как при всем этом процессе на поверхности фотобарабана остается небольшое количество тонера, в картридже устанавливается ракель (чистящее лезвие) для очистки от остаточных микрочастиц тонера вала фотобарабана.

Прокручиваясь, вал подвергается очистке. Остаточный порошок попадает в бункер с отработанным тонером.

Снятие заряда

При последнем этапе вал фотобарабана соприкасается с роликом заряда. Это приводит к тому, что на поверхности барабана снова выравнивается «карта» отрицательного заряда (до этого момента на поверхности оставались как отрицательно заряженные места так и нейтрально заряженные – они и были проекцией изображения).

Таким образом ролик заряда снова сообщает поверхности фотобарабана равномерно распределенный отрицательный потенциал.

Так заканчивается цикл печати одного листа.

Заключение

Таким образом технология лазерной печати включает в себя семь последовательных этапов переноса и закрепления изображения на бумаге. На современных аппаратах такой процесс печати одного изображения на бумаге А4 занимает всего считанные секунды.

При происходит замена износившихся внутренних деталей, таких как фотобарабан, ролик заряда или магнитный вал. Эти составляющие находятся внутри картриджа, и Вы можете увидеть их на рисунке, приведенном выше. Из-за износа этих элементов значительно ухудшается качество печати.

Немного об истории лазерной печати

Ну и напоследок немного о разработке технологии лазерной печати. Удивительно, но технология лазерной печати появилась раньше, например той же технологии матричной печати. Chester Carlson в 1938 году изобрел метод печати, получивший название электрография. Он применялся в копировальных аппаратах того времени (60-70-е года прошлого века).

Непосредственно саму разработку и создание первого лазерного принтера предписывают Гэри Старквеатер (Gary Starkweather). Он являлся сотрудником фирмы Xerox. Его идея заключалась в том, чтобы использовать технологию копировального устройства для создания принтера.

В 1971 году впервые появился первый лазерный принтер фирмы Xerox. Он назывался Xerox 9700 Electronic Printing System. Серийное производство было налажено позже – в 1977 году.

Большим спросом для офисных нужд пользуются лазерные печатающие устройства. Применяется эта техника и для дома. Отличные потребительские качества обусловлены принципом работы лазерного принтера. Об этом, а также о конструктивных особенностях аппарата, его достоинствах и недостатках пойдет речь в данном материале.

Суть лазерной технологии печати

Печатный процесс в лазерном принтере базируется на технологии получения оттиска на бумаге при помощи сухих чернил под воздействием статического электричества, изобретенной в 1938 году. В конце 70-х годов для автоматизации работы в копировальных машинах стал использоваться лазерный луч. Спустя почти 20 лет усовершенствования технологии позволили выпускать лазерные аппараты настольного размещения.

В современных лазерных принтерах, а также МФУ со сканером и копиром изображение формируется методом фотоэлектрической ксерографии и фиксируется находящимся под воздействием тепла специальным тонером, которым заправляются сменные картриджи .

Конструктивные элементы лазерного принтера

Вне зависимости от модели любой лазерный печатный аппарат имеет модульную конструкцию из следующих частей:

модуль лазерного сканирования (печатная плата);
блок формирования изображения (картридж);
блок подачи бумаги;
термоузел.

Печатная плата представляет собой защищенный крышкой модуль, состоящий из следующих элементов: полупроводникового лазера с линзой, фокусирующей луч, вращающегося при помощи мотора зеркала, группы направляющих лазерный луч линз, а также зеркала.

Важно! Генерируемый печатной платой лазерный луч направляется в формирующий изображение модуль - картридж.

Особенность конструкции картриджа

Конструкция картриджа для лазерного принтера представляет собой отдельный сменный корпус с находящимися внутри элементами, предназначение которых «для чайников» не слишком понятно. В их числе:

фоточувствительный барабан;
зарядный ролик;
ракель для очистки фотослоя от остатков красящих частиц;
резервуар с тонером;
магнитный вал с сердечником;
дозировщик красящего порошка, так называемый «Доктор»;
пломба (снимается при установке в принтер).

В отличие от матричных и струйных моделей принтеров, у которых символы, передаваемые процессором на печатную головку, воспроизводятся на бумаге посредством красящей ленты или капель краски, процесс печати в лазерном аппарате многошаговый. Так, сначала происходит предварительный заряд фотобарабана, затем зкспонирование скрытого изображения лазером, далее перенос оттиска на бумагу с последующей его тепловой обработкой .

Основные расходные материалы

Основным расходным материалом лазерного печатного оборудования является картридж. После того, как важный узел выработал свой ресурс, у пользователя есть три варианта обслуживания.

Купить новый оригинальный экземпляр на замену, что довольно дорого.
Приобрести совместимый печатный узел от стороннего производителя. Это приемлемый эконом - вариант.
Воспользоваться услугами сервисной фирмы, специализирующейся на ремонте и обслуживании оргтехники, в перечне услуг которой есть восстановление/дозаправка картриджей . Это супер-эконом вариант. Но после 3-4 заправок изнашивается фотобарабан, и придется пользоваться 1 или 2 вариантом.

Процесс формирования оттиска на бумаге

При включении аппарат переводится в состояние готовности к процессу печати. Внутренние элементы принтера приходят в движение, разогревается термоузел, что сопровождается характерным для печати звуком, но в этот момент лазерный луч не включается. Далее аппарат затихает, а индикатор на его корпусе загорается, сигнализируя о готовности к работе. Когда на устройство поступает команда печати документа, инициируется многошаговый процесс формирования печатного листа.

На заметку! Лазерное печатное оборудование для контроля процесса вывода изображения на бумагу снабжается встроенным процессором. Также многие скоростные офисные модели оснащаются встроенной памятью.

Заряд фотобарабана

Когда готовый к работе аппарат получает команду на печать, в движение приводятся все механизмы, отвечающие за этот процесс: печатная плата, картридж, подача бумаги. Также происходит предпечатная подготовка картриджа, в ходе которой осуществляется фотозарядка - на фоточувствительные элементы барабана передается электрический заряд при соприкосновении вращающегося ролика PCR . Последний получает подзарядку при включении принтера.

В зависимости от производителя печатного оборудования и используемого им тонера передаваемый заряд может быть отрицательным или положительным . У цифровых моделей НР, Xerox, Canon, Ricoh, Samsung комбинация зарядов тонера и фотоцилиндра - оба отрицательные. Соответственно Epson, Kyocera, Brother - оба положительные.

Экспонирование лазерным лучом

На втором этапе формирования изображения включается лазерный луч, посредством которого происходит экспонирование. Сфокусированный лазерный луч отражается от зеркала и попадает на направляющую систему линз, а далее отправляется в необходимое место на поворачивающемся фотоцилиндре.

Важно! Символьная строка на фоточувствительном слое формируется из засвеченных отдельных точек, которые создаются последовательно перенаправляемым лазерным лучом. Под его воздействием фото-точки теряют заряд. Таким образом, из нейтрально заряженных точек и формируется скрытое изображение страницы.

Проявление изображения

Следующий этап - нанесение тонера, состоящего из красителя со специальными заряженными добавками. В результате этой процедуры на фоточувствительном слое проявляется изображение. Происходит процесс следующим образом.

Магнитный вал, часть которого находится в заправочном отсеке, притягивает частички порошка, и те через «Доктор» дозированными порциями направляются к фоточувствительному барабану.
От заряженных участков (не обработанных лазерным лучом) частички отталкиваются и прилипают к потерявшим заряд точкам. Таким образом скрытое изображение становится видимым.

Печать на бумагу и закрепление изображения

При соприкосновении фотобарабана с бумагой, которая подается роликом переноса с противоположным электрическим зарядом, краситель притягивается к листу , формируя оттиск. Удерживаются частички краски за счет статического электричества. Оставшиеся в барабане крупинки тонера счищаются ракелем в бункер для отходов.

Фиксируется изображение при помощи нагревания. Лист с нанесенным тонером протягивается между прижимным и нагревательным элементами. Под воздействием печки красящие частицы вплавляются в структуру бумаги . После выхода наружу краситель быстро застывает, и отпечатанное изображение становится устойчивым.

По завершению процесса формирования изображения на бумажном листе, фотозаряд барабана восстанавливается посредством зарядного ролика , а потом по цикличной схеме продолжается работа над печатью следующих страниц

Технологии цветной лазерной печати

Основной принцип формирования и получения оттиска на бумаге в цветном варианте идентичен монохромной лазерной печати. Для воспроизведения многоцветной картинки создаются и накладываются друг на друга 4 изображения разных оттенков, используемых в цветной полиграфии: черный, голубой, пурпурный и желтый.

На заметку! Полноцветная картинка может создаваться одним из двух способов: по многопроходной или однопроходной технологии.

Многопроходный принцип печати

При формировании цветного оттиска по многопроходному принципу принтер оснащается револьвером с 4 тонер-резервуарами. Также технология предполагает использование вспомогательного носителя (ремня), на который в каждый проход переносится изображение одного цвета. После формирования всех 4-х разноцветных эскизов, полноцветное изображение с ремня переноса отпечатывается на бумаге, а затем полученный оттиск фиксируется под воздействием тепла. Многопроходная технология довольно медленная , и используется она в бюджетных моделях лазерных цветных аппаратов печати.

Однопроходное формирование изображения

Чтобы полноцветная картинка формировалась за один проход, лазерное оборудование оснащается одновременно работающими в тандемном варианте четырьмя цветными механизмами. В каждом из них имеется свой фотобарабан и тонер-резервуар с дозатором. Бумага при помощи роликового транспортера проходит под каждым фоточувствительным элементом, где на нее переносится тонер. Сформированная за один проход цветная картинка фиксируется при протяжке по нагревательному элементу. Однопроходным циклом печати оснащаются высокоскоростные дорогостоящие модели.

Достоинства и недостатки лазерной печати

Лазерная оргтехника очень популярна, высокотехнологична и производительна. Многие пользователи отдают ей предпочтение за такие достоинства:

высокую производительность;
большие ресурсные возможности;
низкую себестоимость печати;
неприхотливость в обслуживании;
быстрое высыхание оттиска;
стойкость опечатанного изображения к внешним воздействиям (влаге, теплу);
низкий уровень шума при работе;
длительное хранение тонера, исключающее высыхание краски;
высокую скорость печати и т.д.

Это главные преимущества представителей всех ценовых сегментов, благодаря которым лазерная техника лидирует по востребованности.

Однако технические характеристики лазерных устройств вывода не подходят для печати сложной 3d графики, фотографий, файлов в формате gif. Еще одним недостатком можно назвать стоимость устройств – самые доступные по цене аппараты в 2-3 раза дороже струйников.

Кратко резюмируя вышеприведенную информацию, следует отметить, что лазерные модели оргтехники пользуются спросом, когда необходимо много и быстро печатать. Однако это не касается фотографических оттисков, так как к ним предъявляются повышенные требования к цветопередаче, которую обеспечить лазерные аппараты не смогут. Более подробно о технологии такой печати можно посмотреть на тематическом видео.

Лучшие принтеры 2019 года

Принтер KYOCERA ECOSYS P3045dn на Яндекс Маркете

Принтер KYOCERA ECOSYS P2040dw на Яндекс Маркете

Принтер HP Color LaserJet Enterprise M553n на Яндекс Маркете

Принтер Canon i-SENSYS LBP212dw на Яндекс Маркете

Принтер KYOCERA ECOSYS P5026cdw на Яндекс Маркете

Современные принтеры в большинстве своем по технологии работы подразделяются на лазерные и струйные. Причем, благодаря прогрессу, вторые постепенно покидают рынок «бытовой оргтехники», оставаясь специализированной. В офисах, домах и даже некоторых центрах печати чаще всего можно встретить именно лазерные принтеры.

В бытовом использовании главное отличие струйных принтеров от лазерных заключается в первую очередь в высокой экономичности последних. Расход чернил практически минимален - одного картриджа хватает на несколько тысяч листов с достаточно большой плотностью закрашивания. Кроме того, лазерные принтеры работают очень быстро и не требуют специального сервисного ухода.

Вопреки распространенному мнению, лазерные принтеры не «выжигают» символы на бумаге. Для нанесения изображения используется специальный тонер. Именно он прилипает к бумажному листу, оставляя символы или картинки. К слову, из-за данной особенности технологии цветные лазерные принтеры практически не встречаются, в отличие от монохромных (черно-белых).

Основные функциональные узлы лазерного принтера

Конструкция любого лазерного принтера независимо от конкретной модели, производителя и возможностей включает в себя несколько основных функциональных узлов:

барабан. Именно на него наносится тонер посредством электростатического притяжения и отталкивания согласно закону Кулона;
ракель. Он предназначен для очистки барабана от остатков тонера перед нанесением нового;
коронатор. Это устройство предназначено для электростатической зарядки барабана;
лазер и система зеркал. Будучи источником когерентного электромагнитного излучения, он точечно разряжает барабан;
магнитный вал. На нем закрепляется тонер для последующего переноса на поверхность барабана;
печка. Она предназначена для запекания тонера, оставшегося на бумаге. Поэтому листы, вышедшие из лазерного принтера, имеют достаточно высокую температуру;
модель управления (контроллер) - микропроцессорная система, управляющая всем этим оборудованием.

И цветные, и монохромные лазерные принтеры имеют в своей основе именно эти функциональные узлы. Меняется только система и возможности. Например, в цветных лазерных принтерах установлено четыре барабана - для каждого из фундаментальных цветов (красный, желтый, синий и черный) - и так называемая лента переноса, которая предназначена для передачи изображения, сформированного соответствующими тонерами, на бумагу.

Принцип действия лазерного принтера

Принцип действия лазерного принтера в сокращенном описании довольно прост. Полное же отличается от одной модели к другой, однако некоторые фундаментальные элементы присутствуют в каждом случае:

Производится очистка барабана. Ракельный нож убирает с его поверхности прилипший, но не использованный в предыдущем цикле печати тонер;
Коронатор производит зарядку поверхности барабана. На ней возникают или положительные ионы, или увеличивается количество отрицательных электронов. Это предназначено для возникновения кулоновских сил.
Лазер, управляющийся поворотным зеркалом, частично разряжает поверхность барабана. Тонер сам по себе отрицательно или положительно заряжен. Поэтому он отталкивается от заряженных участков площади барабана и притягивается к разряженным. Опять же, это обусловлено действием кулоновских сил.
С поверхности магнитного вала на барабан переносится порошковый тонер.
С поверхности барабана прилепившийся к нему тонер переносится на бумажный лист.
Бумага отправляется в «печь», состоящую чаще всего из нагревательного элемента в виде галогеновой лампы и прижимного ролика. Тонер закрепляется за счет расплавления под действием высокой температуры и благодаря давлению со стороны закрепленного на пружине вала.

Если в цветных лазерных принтерах установлено 4 отдельных барабана и столько же магнитных валов, однако тонер наносится не на саму бумагу непосредственно, а на ленту переноса. Все четыре оттенка сначала наносятся именно на неё. Затем лента переноса прокатывается по бумаге, и разноцветное изображение оказывается на листе. Затем тонер запекается и закрепляется.

Фундаментальные нетехнологические различия между лазерными и струйными принтерами

Лазерные принтеры в последнее время более популярны, чем струйные. Если абстрагироваться от технологических различий, то они обладают следующими преимуществами:

экономичность. Картриджа лазерного принтера хватает на несколько тысяч листов бумаги с высоким заполнением.
возможность заправки. Картриджи лазерного принтера можно дозаправлять тонером при необходимости без риска нарушения их функциональности. Проводить данную операцию можно даже самостоятельно, но стоит быть осторожным, поскольку красящий пигмент отрицательно или положительно заряжен и под действием кулоновских сил быстро прилипает к коже, одежде и другим поверхностям. Картриджи струйного принтера в большинстве случаев заправлять нельзя, поскольку это приводит к нарушению их герметичности. Для некоторых моделей техники такого типа можно использовать системы непрерывной подачи чернил, однако это рассматривается как самовольная модификация и приводит к расторжению гарантийного соглашения.
высокая скорость работы. Большинство моделей лазерных принтеров способно печатать до 10 страниц с текстом в минуту. Некоторые работают даже быстрее.
отсутствие необходимости в еженедельной печати. Тонер, использующийся в лазерных принтерах, не высыхает и не слипается. Поэтому периодически «прогонять печать», чтобы предотвратить забивание головки, не нужно. Собственно, никакой головки в лазерных принтерах и нет.
долговечность отпечатков. Изображения и текст на бумаге, полученные с использованием такой оргтехники, не выцветают и не исчезают со временем под действием высокой влажности воздуха.
высокое разрешение изображения. Цветные лазерные принтеры обеспечивают разрешение при печати до 9600 Х 1200 точек на дюйм.

Впрочем, у них также есть некоторые недостатки по сравнению со струйными принтерами:

дороговизна. В среднем лазерный принтер в комплектации «с завода» - то есть с неполными картриджами - стоит в несколько раз больше, чем аналогичный струйный. Для монохромных это 2-3-кратное увеличение цены, для цветных - 10-кратное и выше.
дороговизна картриджей и тонера. Расходные материалы для лазерных принтеров стоят в 2-3 раза больше, чем для струйных. Однако стоит учесть, что их лимит использования также в 2-3 раза выше.
громоздкость. Лазерные принтеры обычно в несколько раз больше, чем струйные. Это также объясняется сложностью конструкции. Как следствие, они требуют отдельного места для установки.
необходимость прогрева перед работой и риск перегрева после продолжительного печатания. Несмотря на то, что в конструкцию «печки» входит специальный термоэлемент, не позволяющий температуре достигнуть критической отметки, в некоторых случаях он может выходить из строя или работать неадекватно. После этого наблюдается перегрев устройства с риском появления системных проблем.
малая экологичность. При работе такие устройства выделяют в воздух некоторые вредные соединения, пыль, а также эмитируют инфракрасное и ультрафиолетовое излучение.
высокая ресурсоемкость. Вследствие наличия «прожорливых» по отношению к току элементов лазерные принтеры потребляют больше электричества. Более того, пиковая мощность может быть настолько высока, что такая оргтехника не будет работать от бытовых или офисных ИБП.
невозможность стабильного повторения полноцветовых изображений вследствие бесконтрольного действия электромагнитных полей.

Таким образом, лазерные принтеры обладают как достоинствами, так и недостатками по сравнению со струйными. Однако в некоторых сценариях использования они проявляют себя как значительно более оптимальные или полезные, чем аналоги.

Лазерные принтеры обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами - разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark.

Принцип действия лазерного принтера основан на методе сухого электростатического переноса изображения, изобретенном Ч.Ф.Карлсоном в 1939 г. и реализуемом также в копировальных аппаратах. Функциональная схема лазерного принтера приведена на рис. 5.6. Основным элементом конструкции является вращающийся барабан , служащий промежуточным носителем, с помощью которого производится перенос изображения на бумагу.

Рис. 5.6. Функциональная схема лазерного принтера

Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника. Обычно в качестве такого полупроводника используется оксид цинка или селен. По поверхности барабана равномерно распределяется статический заряд. Это обеспечивается тонкой проволокой или сеткой, называемой коронирующим проводом, или коротроном. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Развертка изображения происходит так же, как и в телевизионном кинескопе: движением луча по строке и кадру. С помощью вращающегося зеркала луч скользит вдоль цилиндра, причем его яркость меняется скачком: от полного света до полной темноты, и так же скачкообразно (поточечно) заряжается цилиндр. Этот луч, достигнув барабана, изменяет его электрический заряд в точке прикосновения. Размер заряженной площади зависит от фокусировки луча лазера. Фокусируется луч с помощью объектива. Признаком хорошей фокусировки считают наличие четких кромок и углов на изображении. Для некоторых типов принтеров в процессе подзарядки потенциал поверхности барабана уменьшается от 900 до 200 В. Таким образом, на барабане, промежуточном носителе, возникает скрытая копия изображения в виде электростатического рельефа.

На следующем этапе на фотонаборный барабан наносится тонер - краска, представляющая собой мельчайшие частицы. Под действием статического заряда частицы легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение уже в виде рельефа красителя.

Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном корот-рон сообщает бумаге статический заряд. Затем бумага соприкасается с барабаном и притягивает благодаря своему заряду частички тонера, нанесенные ранее на барабан.

Для фиксации тонера бумага пропускается между двумя роликами с температурой около 180 "С. После окончания процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц для осуществления нового процесса печати. Лазерный принтер является постраничным , т. е. формирует для печати полную страницу.

Процесс работы лазерного принтера с момента получения команды от компьютера до выхода отпечатанного листа можно разделить на несколько взаимосвязанных этапов, во время которых оказываются задействованными такие функциональные компоненты принтера, как центральный процессор; процессор развертки; плата управления двигателем зеркала; усилитель яркости луча; блок управления температурой; блок управления подачей листа; плата управления протяжкой бумаги; интерфейсная плата; блок питания; плата кнопок и индикации управляющей панели; дополнительные платы расширения ОЗУ. По сути, функционирование лазерного принтера подобно компьютеру: тот же центральный процессор, на котором сосредоточены главные функции взаимосвязи и управления; ОЗУ, где размещаются данные и шрифты, интерфейсные платы и плата управляющей панели, осуществляющие связь принтера с другими устройствами, узел печати, выдающий информацию на лист бумаги.
