Перегоревшая энергосберегающая лампа

Привет всем,

сегодня я хочу показать вам, как вы можете сделать большую часть из этих денег вы вложили в энергосберегающие лампы путем извлечения его полезных деталей после он сгорел.

Цель:

Цель этой Instructable, чтобы показать вам источник свободной части можно использовать для следующих проектов и снижения потерь электроэнергии.

Вы можете получить эти детали из энергосберегающих ламп:

  • Конденсаторы
  • Диоды
  • Транзисторы
  • Катушки

Необходимые инструменты:

  • плоскую отвертку или пилу/режущий инструмент
  • оловоотсос
  • паяльник

Пожалуйста, прочитайте следующий текст для вашей же безопасности. Я не хочу, чтобы люди пострадали так что читайте и, пожалуйста, будьте осторожны.

Файл readme:

  • Перед началом убедитесь, что стеклянные тела энергосберегающая Лампа разбита! Если он сломан, нужно запечатать его в сумку или какой-то контейнер, чтобы избежать попадания воздействию ртути внутри лампы.
  • Будьте очень осторожны, чтобы не повредить стекло и корпус светильника! Не пытайтесь открыть лампу, повернув стекло кузова или пытается порвать или как-то так.
  • Не пытайтесь открыть лампу сразу после этого сгорел. Он содержит высоковольтный конденсатор, который должен выполнять первым! Не прикасайтесь к печатной плате, если Вы не знаете, если конденсатор остается заряженным или вы можете получить удар током!
  • Я думаю, что лучший совет, чтобы распоряжаться сгорел или разбитые энергосберегающие лампы, чтобы положить их в емкость (например, ведро с крышкой или как-то так) и хранить контейнер в безопасном месте, пока вы не найдете место, чтобы переработать их.
  • Пожалуйста, не выбрасывайте энергосберегающие лампы в мусорное ведро! Энергосберегающие лампы являются экологически опасными и могут нанести вред людям!

Шаг 2: Откройте корпус лампы


Разборка старой энергосберегающей лампы

Ок. Начнем. Сначала посмотрим на дела. Большинстве случаев либо приклеены или закрепить вместе. (Мой был обрезан вместе, как и большинство других ламп у меня до сих пор открыт.)

Вы должны быть в состоянии открыть дело, открыв его с помощью отвертки или разрезая его открыть с помощью пилы.

В обоих случаях вы должны быть осторожны, чтобы не повредить стеклянное тело! Будьте очень осторожны.

После того как вы открыли дело, нужно просто обрезать провода, ведущие в стеклянном корпусе, так что вы можете положить его в безопасное место, чтобы избавиться от этой опасности.

Шаг 3: удалите печатную плату из корпуса


Иногда корпус сохранить не удается.
Плата драйвера энергосберегающей лампы готовая к распайке.

Теперь вам необходимо извлечь плату из корпуса.

Будьте очень осторожны и не прикасайтесь к печатной плате голыми руками! Там есть высоковольтный конденсатор (большой электролитический конденсатор можно увидеть на фото) на плате, которая еще могла быть! Попробуйте удалить его из схемы путем перерезания ножки и положить его в безопасное место. (Убедитесь, что не касаетесь ногами!)

Как только высоковольтный конденсатор снимается с доски ничего не останется страха. Теперь можно приступить к отпаяйте все полезные элементы.

Шаг 4: Отпаяйте все полезные части


Детали, которые удалось отпаять



Теперь возьмите паяльник и оловоотсос свой и запчастей.

Как вы можете видеть на картинке есть много полезных деталей на печатной плате, так что вы должны быть в состоянии собрать большое количество полезных элементов для вашего проекта:)

Ну, вот и все. Надеюсь, я смог предоставить вам несколько полезных советов, и я надеюсь, вам понравился мой Instructable:)

  • Что можно сделать из старых шприцов. (0)
    Встречайте. Подставка под микрофон, пистолет и продуктивная овощерезка. Все из старых шприцов. Вроде ничего особенного, но может приукрасить […]
  • Еще одна полезная вещь из алюминиевой банки. Попкорн заказывали? (0)
    Что еще можно сделать из алюминиевой банки. Или еще один способ как сделать попкорн своими руками. Имея две банки и нижеприведенную инструкцию […]

Экономные осветительные приборы известны благодаря своей долговечности, но из-за неправильного обращения их срок службы может значительно уменьшиться. Предлагаем рассмотреть, как осуществляется ремонт энергосберегающей лампы своими руками, и как починить светильник со сгоревшей спиралью.

Виды неисправностей

Перед тем, как начинать починку лампочки, нужно определиться с родом поломки. Существует несколько типов неисправностей:

  1. Заводские;
  2. Эксплуатационные.

Первые – это поломки, которые возникают из-за недобросовестности производителей. К ним можно отнести расхождение контактов, неправильная форма цоколя, и т.д. При этом эксплуатационные неисправности – те, что возникают в связи с использованием источника света. Это обычное перегорание спирали, нарушение целостности колбы, разрыв проводов и т.д.

Как починить лампу

Чтобы починить энергосберегающую лампу, Вам нужно выяснить род поломки. Далее изучить конструкцию светильника. Энергосберегающая лампа состоит из специальной колбы и схемы, которая отвечает за появление света, или проводов питания. Разобрать светильник можно в домашних условиях, если у Вас есть тонкий нож или отвертка. Разъединив составляющие, Вы сможете более подробно изучить конструкцию.

Разбираем лампу с помощью ножа

Обратите внимание, что не все энергосберегающие лампы можно ремонтировать самостоятельно или вообще разбирать. Скажем, люминесцентные содержат в колбе вредные газы и соединения, которые могут стать причиной отравления. Довольно опасны ртутные светильники. Если у Вас сломалась лампа такого типа, то ни в коем случае не начинайте ремонт или утилизацию без специалистов.

Видео: Как починить энергосберегающую лампочку своими руками

И еще одно интересное видео:

Для начала рассмотрим, что сделать, если сгорела. Светильник сгорает из-за двух причин:

  1. Перегорела спираль накала;
  2. Вылетела балластная схема.

Определить их можно только при разборе электронного устройства . Вам нужно взять в руки энергосберегающую лампу, на нижней части колбы Вы увидите небольшую впадину. На фото это место показано стрелками. Аккуратно, чтобы не повредить корпус, вставляете туда тонкий но или отвертку, и слегка приподнимаете корпус. Очень важно, чтобы колба не лопнула, иначе в ремонте не будет смысла.


Перед Вами разобранная лампа, у которой провода соединены методом простой перемотки, без пайки и прочих термических способов крепления. Внутри прибора Вы можете увидеть округлую плату, которая из-за перегрузок немного потемнела. По её краям расположены несколько штыков, квадратной формы, они выполняют роль своеобразных клемм. К этим клеммам присоединяются провода питания, по которым подается электрический ток. Провода к штыкам примотаны, при повторном соединении ни в коем случае не паяйте их даже точечным методом.


После того, как Вы раскрутили провода, нужно проверить каждую спираль при помощи мультиметра. Таким образом, выясняется, какая из них сгорела. После прозвона и выяснения рода поломки, сгоревшая спираль заменяется новой.


Если Вы хотите проверить исправность электронного балласта, то нужно обязательно изучить его конструкцию. Принципиальная схема этой детали лампы очень похода на стандартный импульсный блок . Основными элементами являются конденсатор, резистор и динистор. Для защиты схемы от сгорания необходимы выпрямляющие диоды, а также резисторы. Когда лампа включается в цепь, резистор заряжает конденсатор. Когда деталь нормально заряжены, динистор включается и формирует импульс, который в вою очередь подключает транзистор. После этого цикла, конденсатор снова разряжается, а выпрямительный диод начинает шунтировать сеть. Далее транзисторы запускают генератор лампы и трансформатор.


С6 – это силовой конденсатор, который через себя пропускает электрический ток на проволоку накаливания. При этом ток также проходит фильтрацию на конденсаторе и проверку на индуктивность. Мощность, с которой горит лампа, определяется при помощи резонансного конденсатора. Частота контура при работе этой детали несколько снижается, т.к. у силового конденсатора значительно больше емкость. Во время работы деталей, транзистор находится в открытом состоянии, а сердечник трансформатора насыщается. Когда он полностью заряжен, происходит обратный процесс, и так бесконечное количество циклов.

После этого контакты стартера нагреваются из-за того, что на них поступает определенный разряд газа. Контакты замыкаются, и электричество поступает на накаливающиеся проволоки. У энергосберегающих ламп они могут нагреваться до 700 и выше градусов по Цельсию. Когда контакты стартера остывают, дроссель передает сверхсильный сигнал напряжения на электроды. После чего зажигается газ, который находится внутри осветительного прибора.

Эта принципиальная схема работы блока балласта используется в таких моделях, как «Навигатор» («Navigator»), «Максус» («Maxus» серии ESL), «Космос», «Спутник», «Светозар» и прочие.

В люминесцентной лампе электронный балласт выглядит следующим образом:


Ремонт этой детали в большинстве случаев необходим, если какая-то из частей схемы не выдержала напряжения или скачка, и перегорела. На место перегоревшей детали нужно установить новую, но это не всегда целесообразно. Часто неисправности довольно серьезные, и понадобится замена всего блока, значительно проще купить новую энергосберегающую лампу в замен сгоревшей, нежели производить ремонт старой своими руками.

В импортных лампах типа «Comtech», «Galeon», «Lezard», «Philips», «Camelion» и прочих, часто выгорают высоковольтные транзисторы. Эти устройства необходимы для нормального питания нити, и сгорая, они могут повредить всю плату. Для их замены ознакомьтесь с таблицей:

Если энергосберегающая лампа мигает, то, скорее всего это сбой во время включения контактов. Данную поломку можно отнести к заводским, если устройство начало давать сбой сразу после покупки. Для устранения неисправности нужно снова аккуратно разобрать осветительный прибор . Рассмотрим пример починки на лампе с цоколем Е27.

В этих точках часто возникает коррозионные процессы, чтобы произвести ремонт энергосберегающей лампы с таким цоколем своими руками, почистите его от ржавчины. Делать это нужно осторожно, при помощи абразивной бумаги. В этих же местах проверяем плотность соединения контактов, немного подкрутите их и проверьте устройство при помощи мультиметра. Сопротивление должно находиться в пределах десяти ОМ, при неисправности будет происходить обрыв.

Если починить самостоятельно плату не выходит, то попробуйте использовать дроссельную схему включения. При этом нити буду расположены параллельно друг к другу. Если тумблер замыкает, напряжение начинает поступать на контактную проволоку ламп, а после этого на стартер, пропускаясь через дроссель. Ниже показана схема такого соединения. Её можно реализовать в лампах «Эра» («Era»), «SPIRAL-econom», «Vito», «Nakai».

Хотя если верить производителю, то срок службы у энергосберегающих ламп просто огромен. Купил себе лампу, отдал деньги и радуйся. Она тебе и светит и электроэнергию экономит!

А так как энергосберегающие лампы стоят не дешево, и один раз в месяц покупать лампу за 5 – 8 зеленых, мне показалось расточительно. Какая тут может быть экономия? Даже получается дороже.

Как обычно полез в интернет, а там оказывается, что «наши» люди такие лампы уже ремонтируют давно. Причем успешно. Вот и сам решил попробовать.

Разбираем энергосберегающую лампу

У лампы, которую начал разбирать, надломил нижнюю часть патрона, поэтому будьте осторожны, если будете половинить любую энергосберегающую лампу. Но это не беда – устранимо.

Когда лампа уже будет отремонтированна и собрана, прикладываем оторванную часть на место, и паяльником пропаиваем трещены. Можно приклеить - кому как удобно.

Половинить энергосберегающую лампу лучше всего рабочей частью отвертки. Внутри патрона есть специальные защелки, которые надо будет отщелкнуть. Если Вы когда-нибудь разбирали пульт дистанционного управления или сотовый телефон, то это похожая процедура.

Только здесь делаете так: вставляете рабочую часть отвертки между двух половинок, и крутите отвертку вправо или влево. Когда щель увеличится, в нее можно вставить еще одну отвертку, а первой немного отступаете, вставляете в щель и опять проворачиваете. Здесь самое главное, как в пульте дистанционного управления - отщелкнуть первую защелку.

Когда у Вас в руках окажутся две половинки, раздвигайте их осторожно. Здесь не надо торопиться, можно оторвать провода.

Перед Вами окажется плата электронного блока, которая одной частью связана с цоколем, а другой - с колбой лампы. Сама плата электронного блока – это обыкновенное пускорегулирующее устройство, которое обычно установлено в старых светильниках дневного света. Только здесь электроника, а там дроссель и стартер.

Определяем степень повреждения лампы

Первым делом осматриваем плату с обеих сторон и визуально определяем, какие из деталей явно повреждены и подлежат замене.

Со стороны радиокомпонентов видимых нарушений не было, а вот со стороны дорожек, где расположены SMD компоненты, видны два резистора R1 и R4, которые однозначно надо менять.

Здесь еще с правой стороны резистора R1 отгорел кусочек дорожки. Это может говорить о том, что в момент включения лампы или во время ее работы, вышел из строя элемент схемы, от чего произошло замыкание в схеме.

Первый осмотр не очень обнадежил. Если горят резисторы и дорожки, то это говорит о том, что схема работала в тяжелом режиме, и заменой только этих резисторов мы не отделаемся.

Определяем неисправные элементы на плате пускорегулирующего устройства

Предохранитель.

В первую очередь проверяем предохранитель. Найти его легко. Одним концом он припаян к центральному контакту цоколя лампы, а вторым к плате. На него надета трубка из изоляционного материала. Обычно при такой неисправности предохранители не выживают.

Но как оказалось, это не предохранитель, а пол ваттный резистор сопротивлением около 10 Ом, причем был сгоревшим (в обрыве).


Определяется исправность резистора легко.
Мультиметр переводите в режим измерения сопротивления на предел «прозвонка» или «200» и производите замер. Если резистор-предохранитель целый, то прибор покажет сопротивление около 10 Ом, ну а если покажет бесконечность (единицу), значит, он в обрыве.

Здесь один щуп мультиметра ставите к центральному контакту цоколя, а второй к месту на плате, куда припаян вывод резистора-предохранителя.

Еще один момент. Если резистор-предохранитель окажется сгоревшим, то когда будете его выкусывать, старайтесь откусить ближе к корпусу резистора, как показано на правой части верхнего рисунка. Потом к выводу, оставшемуся в цоколе, будем припаивать новый резистор.

Колба (лампа).

Далее проверяем сопротивление нитей накала колбы. Желательно выпаять по одному выводу с каждой стороны. Сопротивление нитей должно быть одинаковым, а если разное, значит, одна из них сгорела. Что не очень хорошо.


В таких случаях специалисты советуют параллельно сгоревшей спирали припаять резистор таким же сопротивлением, как у второй спирали. Но в моем случае обе спирали оказались целыми, а их сопротивление составило 11 Ом.

Следующим этапом проверяем на исправность все полупроводники – это транзисторы, диоды и стабилитрон.


Как правило, полупроводники не любят работу с перегрузкой и коротких замыканий, поэтому их проверяем тщательно.

Диоды и стабилитрон.

Диоды и стабилитрон выпаивать не надо, они и так прекрасно прозваниваются прямо на плате.
Прямое сопротивление p-n перехода диодов будет находиться в пределах 750 Ом, а обратное должно составлять бесконечность. У меня все диоды оказались целыми, что немного обрадовало.

Стабилитрон двуханодный, поэтому в обоих направлениях должен показать сопротивление равное бесконечности (единица).

Если у Вас некоторые диоды оказались неисправные, то их надо приобрести в магазине радиокомпонентов. Здесь используются 1N4007. А вот номинал стабилитрона определить не смог, но думаю, что можно ставить любой с подходящим напряжением стабилизации.

Транзисторы.

Транзисторы, а их два - придется выпаять, так как их p-n переходы база-эмиттер зашунтированы низкоомной обмоткой трансформатора.

Один транзистор звонился и вправо и влево, а вот второй был якобы целым, но вот между коллектором и эмиттером, в одном направлении, показал сопротивление около 745 Ом. Но я значение этому не придал, и посчитал его неисправным, так как с транзисторами типа 13003 дело имел в первый раз.

Транзисторы такого типа, в корпусе ТО-92, найти не смог, пришлось купить размером больше, в корпусе ТО-126.

Резисторы и конденсаторы.

Их тоже надо все проверить на исправность. А вдруг.

У меня еще оставался один SMD резистор, номинал которого небыло видно, тем более, что принципиальную схему этого пускорегулирующего устройства я не знал. Но была еще одна такая же рабочая энергосберегающая лампа, и она пришла мне на выручку. На ней видно, что номинал резистора R6 составляет 1,5 Ома.

Чтобы окончательно убедиться в том, что все возможные неисправности были найдены, я прозвонил все элементы на рабочей плате и сравнил их сопротивления на неисправной. Причем выпаивать ничего не стал.

В итоге, по цене вышло совсем не дорого:

1. Транзисторы 13003 – 2 шт. по 10 рублей каждый (в корпусе ТО-126 - взял 10 штук);
2. SMD резисторы - 1,5 Ома и 510 кОм по 1 рублю каждый (взял по 10 штук);
3. Резистор 10 Ом – 3 рубля за штуку (взял 10 штук);
4. Диоды 1N4007 – 5 рублей за штуку (взял 10 штук на всякий случай);
5. Термоусадка – 15 рублей.

Сборка

Здесь меня ожидал сюрприз. Но об этом по порядку.

В первую очередь выпаиваем сгоревшие, а затем впаиваем новые SMD резисторы. Здесь, что-либо советовать трудно, потому что сам толком не научился их выпаивать.

Делаю так: паяльником прогреваю обе стороны одновременно, при этом пытаюсь сдвинуть резистор с места отверткой или жалом паяльника. Если есть возможность, то грею с боковой части резистора и выдавливаю жалом, а если нет, тогда грею верхнюю часть и двигаю отверткой. Только делать это надо аккуратно и быстро, чтобы не отклеились проводники от платы.

На фотографии видно, что резистор прогревается с боку.

Впаивать SMD резисторы намного легче!
Если на контактных площадках остался припой, и он мешает установке резистора, значит, его убираем.

Делается это просто: держите плату под наклоном дорожками вниз, и к контактной площадке подносите угол кончика жала. С жала предварительно тоже снимаете лишний припой.

Когда площадка прогреется, будет видно, как припой перетекает на паяльник. Опять же, делать это надо быстро и аккуратно.

На место ставите резистор, выравниваете его и прижимаете отверткой, и теперь по очереди припаиваете каждую сторону.

Теперь выпаиваем неисправные и впаиваем новые транзисторы. В нужном корпусе транзисторов не нашел, а эти немного великоваты, но цоколевка выводов соответствует. Что уже не плохо.
Здесь откусываем выводы, приблизительно, как на картинке ниже.

Выпаиваете неисправный, и так же впаиваете новый. Один транзистор будет стоять к Вам «передом», а второй «задом». На картинке ниже транзистор стоит «задом».

И последним этапом припаиваем предохранитель-резистор.
Откусываете вывод длиной, как на неисправном. Подпаиваетесь к выводу торчащему из цоколя, одеваете термоусадку, и только после этого, свободный вывод резистора припаиваем к плате на место.


Все готово. Но пока полностью лампу не собираем. Надо убедиться в ее работоспособности.

Еще раз внимательно осматриваем места, где производилась пайка и правильно ли установлены элементы схемы. Здесь нельзя ошибаться. Иначе весь процесс ремонта придется начать сначала.

Подаем питание на лампу. И вот тут у меня произошел хлопок. Рванул транзистор, причем с той же стороны, где неисправный прозванивался и вправо и влево. Ошибок в монтаже не могло быть – проверил несколько раз.

После хлопка потерял транзистор и резистор R6 номиналом 15 Ом. Все остальное было целое.

Опять разбираю рабочую лампу, и сравниваю сопротивление всех элементов. Все в норме. И тут вспомнил про транзистор, который был на половину исправный.

Когда такой транзистор выпаял с рабочей лампы и прозвонил, то оказалось, что между коллектором и эмиттером он так же показывает наличие сопротивления около 745 Ом в одну сторону. Тут стало ясно, что это не простой транзистор. Полез гуглить в интернет.

И тут на одном китайском сайте (ссылка удалена, так как сайт больше не работает) нахожу интересный материал про транзисторы серии 13003. Оказывается, они бывают простые, составные, с диодом внутри, и различаются только по последним 2 – 3 буквам, нанесенным на корпусе. В данном пускорегулирующем устройстве стояли составные транзисторы с диодом внутри.

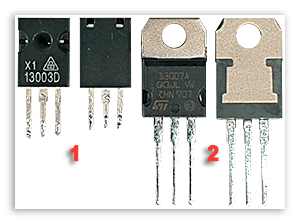

Как оказалось, «неисправный» транзистор, у которого прозванивались коллектор и эмиттер в одну сторону, был «живой». И когда Вам придется менять транзисторы, вначале определите по последним буквам какой он – простой или составной.

Впаиваю новый транзистор, и между коллектором и эмиттером ставлю диод согласно приведенной схеме выше: катодом к коллектору, а анодом к эмиттеру.
Вместо резистора SMD ставлю обыкновенный на 15 Ом, так как с таким номиналом эсэмдэшного у меня небыло.

Опять подаю питание. Как видите - лампа горыть.

Вот и все.
Теперь, когда будете ремонтировать энергосберегающие лампы, надеюсь, Вам пригодится мой опыт.
Удачи!

По материалам sesaga.ru

Также Интересно

В данной статье дается классификация энергосберегающих ламп. Показан порядок их разборки и проверки элементов. Даны рекомендации по устранению неисправностей.

Характеристика

Энергосберегающие лампы (ЭСЛ) постепенно становятся основным источником света как в производственной сфере, так и в быту. Их преимущества неоспоримы. Экономия энергии, высокие КПД и светоотдача, длительный срок эксплуатации и низкий нагрев делают их одним из самых перспективных электротехнических приборов ближайшего будущего.

Учеными ведутся исследования для повышения качества ЭСЛ. Позитивные результаты не заставляют себя ждать. Однако полностью устранить некоторые серьезные недостатки изделий пока не удается. На рынках много низкокачественной продукции, не отвечающей требованиям энергетической экономии и экологической безопасности. Товары знаковых производителей по большинству показателей хороши, но имеют высокую стоимость. В этих условиях ремонт энергосберегающих ламп своими руками сохраняет свою актуальность.

Виды ЭСЛ

Энергосберегающие лампы бытового назначения делятся на три вида:

  1. Люминесцентные. Наиболее распространенные электрические приборы . Бывают трубчатыми, кольцевыми и компактными. Разрядные световые источники. Содержат инертный газ с небольшим объемом ртути.
  2. Галогенные. Усовершенствованный вариант ламп накаливания. Спектр света идентичен солнечному. К ЭСЛ относятся условно. Энергетическая экономия лишь в два раза превышает показатели ламп накаливания. Теплоотдача высока.


Устройство ЭСЛ

Перед тем как произвести ремонт энергосберегающей лампы 9 w своими руками, рассмотрим их устройство. Люминесцентные энергосберегающие лампы имеют идентичное устройство. Структурно они состоят из газоразрядной трубки, корпуса, цоколя, блока пуска и электропитания (электромагнитный балласт).

Пускорегулирующее устройство - импульсный преобразователь напряжения от 220 W до 400 W. Газоразрядная трубка именуется колбой ЭСЛ. Она запаяна с двух сторон. Содержит электроды, пары ртути в инертном газе. Ртуть дает свечение под воздействием электрического тока . Спиралевидная или дугообразная виды трубки предназначены для придания изделию компактной формы.

Колба соединяется с корпусом. Он изготавливается из негорючих полимерных композитов. В нем располагается электронная схема (печатная плата) высокочастотного преобразователя, предохранитель, соединительные провода, пускорегулирующие элементы. Цоколь - стандартный элемент. По структуре и типоразмерам продукт идентичен аналогам, применяемым в лампах накаливания.


Разборка ЭСЛ

Неисправности люминесцентных ламп связаны главным образом с электроникой. Разбор изделий нацелен на получение доступа к печатной плате и электромагнитному балласту. Демонтаж прибора начинается с его внешнего осмотра. В нем могут быть механические повреждения и трещины. Если приложить небольшие усилия, конструкция разрушится без возможности восстановления.

Отделение колбы от корпуса не представляет больших сложностей. Крепление двух частей осуществляется при помощи защелок, установленных внутри корпуса. Доступ к ним удобен с помощью подходящего размера отвертки. Процесс требует аккуратности и внимания. Торопливость или излишние усилия при отделении элементов приведут к обрыву проводов, что существенно затруднит дальнейшую работу. Если лампа эксплуатируется продолжительное время, то из-за высыхания пластика защелки могут потерять свою эластичность. Открыть механическим путем их не удастся. Корпус придется разрушать дисковой фрезой малого размера или другим способом.


Есть варианты сохранения корпуса. Для этого потребуется сделать на нем фрезой несколько надрезов и аккуратно раскрыть образовавшиеся лепестки. Колба легко отделится. По завершении работ все детали корпуса восстанавливаются в первоначальном виде с помощью клея.

Данный этап разборки откроет доступ к блоку электронной платы. Она соединена с разрядной трубкой и цоколем. Печатная плата - регулирующее и пусковое устройство. Заменяет устаревшие стартеры и дроссели. Плата соединена с разрядной трубкой и цоколем в колбе при помощи проводов. Без их разрыва с электронной схемой дальнейший ремонт энергосберегающих ламп своими руками практически невозможен. Они могут отделяться от базы распайкой или разрезом. В обоих случаях должно предусматриваться их возвращение в исходное состояние после устранения неисправностей лампы. Круглая плата - искомый компонент для дальнейшей работы.


Ремонт ЭСЛ

Ремонт энергосберегающих ламп своими руками начинается с выяснения причин поломки прибора. Как правило, их две: нарушение работы электронной схемы или спирали накала. Чаще всего они перегорают. Визуальный всесторонний осмотр платы нередко позволяет определить поврежденные элементы, подлежащие замене. Процесс исследования электроники начинается с предохранителя. Он припаивается к базовому контакту цоколя и плате. Изолирован от остальных деталей специальным диэлектрическим материалом.


Поскольку лампы перестают функционировать из-за повышенных энергетических нагрузок, включая короткие замыкания, то именно предохранители перегорают в первую очередь, разрывая электрическую цепь . Проверка элемента проводится с помощью мультиметра. При отсутствии разрыва в элементе аналогичное исследование осуществляется в резисторе. Обнаружив неисправность в одном из этих элементов, устраните ее. Для этого перекусываются соединительные провода.

Следующий проверочный компонент - колба. Прозвонкой определяется резистенция нитей накала. Для этого они распаиваются с каждой стороны. Если сопротивление в каждой из нитей имеет номинальное значение (около 10 Ом), то они целы. При перегорании элементов накаливания ремонт энергосберегающих ламп своими руками затруднителен. Придется проводить новую нить с требуемым показателем сопротивления. В домашних условиях это не всегда возможно.

Следующие этапы

Они связаны с проверкой полупроводников. Из них изготавливаются диоды, транзисторы, стабилизаторы. Они наиболее чувствительны к перегрузкам. Достоинство диодов и стабилизаторов заключается в том, что их прозвонка может производиться прямо по месту установки без отпайки. Неисправные детали могут заменяться купленными в магазинах радиотоваров. Имеющие в лампе транзисторы (их два) подлежат распайке. Без этого проверить их исправность невозможно.

Аналогичная диагностика производится в отношении резисторов и конденсаторов. Практика показывает, что при замене даже значительной части полупроводниковых элементов ремонт энергосберегающих ламп своими руками сделать будет дешевле, чем купить новую лампу. Если же собирать изделие из 3-5 неисправных приборов, то экономия окажется существенной.


Ремонт ЭСЛ Zeon

Китайский производитель люминесцентных элементов Zeon в последние годы заметно ухудшил качество предлагаемой продукции. Товары редко выдерживают заявленный эксплуатационный срок в 8000 часов. Ремонт энергосберегающей лампы Zeon своими руками становится обыденным явлением. Он не отличается от удаления неисправностей в других ЭСЛ. Однако особенность китайских товаров заключается в возможности замены большинства проводниковых изделий более совершенными отечественными и зарубежными продуктами. В частности, широко распространенные в лампах Д226Б замещаются кремниевыми диодами с током 0,3 А.

Вместо китайских конденсаторов используются российские аналоги (МГП). Они работают с напряжением выше 400 W. Резисторы R1 соответствуют аналогам МЛТ. Нихромовый провод подбирается такой длины, чтобы сопротивление соответствовало номиналу оригинала. Все электронные элементы конструкции ламп имеются в свободной продаже. Практика ремонта энергосберегающих ламп от китайской компании показывает, что показатели ресурса можно увеличить на 20 процентов. Есть примеры увеличения рабочего срока до 10000 часов, что выше параметра от самого производителя Zeon.


Ремонт ЭСЛ Maxus

Еще один известный китайский продукт - ЭСЛ Maxus. В целом выпускаемая компанией продукция обладает высоким качеством и пользуется популярностью. Ремонт энергосберегающих ламп Maxus своими руками осложнен одной особенностью, имеющей технологический характер. При повышении нагрузки выше критических значений краска, с помощью которой маркируются детали, оплавляется и попадает на дорожку платы. Основа последней - это текстолит. Он при коротких замыканиях местами выгорает. Обе неисправности проводят к пробою схемы.

Как производится ремонт энергосберегающей лампы своими руками? Схемы восстановить вполне возможно. Устраняется проблема легко - простым удалением краски острым предметом. Тогда сопротивление будет стремиться к бесконечности. Однако найти место повреждения крайне сложно. В некоторых случаях для этого приходится делать отпайку всех проводников.

Ремонт энергосберегающих ламп своими руками (20W)

Он не имеет принципиальных отличий от других ламп. Исключение составляют случаи, когда соединительный провод платы и корпуса представлен в виде тонкого провода , наматываемого на резистор. При разрезе нужно следить, чтобы не было нарушено проектное номинальное сопротивление. В противном случае неизбежны скачки напряжения в конструкции с выводом из строя отдельных элементов. Итак, мы выяснили, как производится ремонт энергосберегающих ламп. Инструкция поможет восстановить вам старый элемент.

Посещая сайты зарубежных самодельщиков, я обратил внимание что там очень популярен так называемый лайф хакинг. Дословно это переводится как «взлом жизни». Не подумайте ничего плохого, к компьютерному хакингу лайф хакинг не имеет никакого отношения! Просто так называют полезные советы , которые помогают людям использовать казалось бы совсем ненужные вещи - пустые жестяные банки, ПЭТ-бутылки, перегоревшие лампочки, выведшие из строя бытовые приборы . Они не выбрасываются, а просто меняют свое амплуа или идут на запчасти для других полезных устройств. Нечто похожее хочу предложить и я.
Энергосберегающие лампы набирают популярность. Евросоюз вообще уже запрещает производить обычные лампы накаливания . Но к сожалению, энергосберегающие лампы тоже иногда выходят из строя. Их можно, конечно выбросить и забыть. А можно ее подвергнуть процедуре хакинга. Итак, разбираем перегоревшую энергосберегающую лампу для попытки использовать ее повторно . Потому что перегорают, как правило, только нити в самой колбе, а электронные компоненты в цоколе лампы работоспособны с вероятностью 99,9%.

Что бы посмотреть, какого цвета внутренности у энергосберегающей лампы , ее надо вскрыть. Что бы не поранить руки о стеклянные трубки (они из тонкого стекла и могут лопнуть в любой момент) , оборачиваем колбу полиэтиленовым пакетом и прихватываем скотчем. Место склейки корпуса очевидно и мы пытаемся разъединить его части с помощью отвертки или мощного ножа. Если делать это аккуратно, потратим минуты 2.

Когда энергосберегающая лампа распадется на три части, нам откроется приведенная картина

Как видим, основные части это колба , плата с электронными элементами (радиодеталями) и цоколь лампы. Теперь прикинем, что и как мы можем применить.

Колба энергосберегающей лампы. Честно говоря, что делать с ним, я пока не придумал. Колба - это запаянная стеклянная оболочка, покрытая изнутри люминофором. Безболезненно вскрыть ее удастся вряд ли. А использовать ее как какой нибудь поплавок - ненадежно – стекло все таки.

Цоколь. Это предмет уже более привлекательный. Ему можно дать вторую жизнь. Ведь это фактически небольшой корпус, с контактом, который можно ввинтить в любой стандартный патрон Е27 или Е14.

Самое простое применение - из этого цоколя можно сделать удлинитель (маломощный, конечно). Только включать его можно будет не в розетку, а в любой патрон. Возможно, самое старшее поколение помнит такие приборы. Назывались они почему то «жулик». Такой своеобразный переходник «лампа-розетка». Между прочим, может быть весьма полезен и в наше время. Особенно при поездках за границу. Поскольку система конструкции розеток может быть в стране свои и оригинальная и не всегда удается приобрести или подобрать переходник к ней, а заряжать мобильник, ноутбук, навигатор, фотоаппарат надо.

Я лично однажды попал в такую ситуацию, отдыхая на Мальдивах. В тот раз – выручила смекалка и то, что я все же инженер электронщик. А вот некоторые соплеменники помаялись с зарядкой, пока я им не рассказал.

В то же время – будь у них такой «жулик» - не было бы проблем! Во всем мире только 2 стандарта ламп (цокольных) и есть - на 27 и на 14 мм цоколь. И подключиться к электросети имея комплект из двух таких переходников можно хоть в Африке.

Другое применение цоколя - сделать из него светодиодный ночник. Если взять мощные осветительные светодиоды и подобрать к ним гасящее сопротивление, то их можно будет включать в 220-вольтовую сеть. Закрыть все можно какой либо мелкой полупрозрачной игрушкой или просто кусочком оргстекла. Вот и готова светодиодная дежурная лампа или ночник для ребенка. И вкручивать его можно в обычную настольную лампу или бра. А можно обеспечить подсветку в каком то техническом помещении. Ведь такая лампа будет потреблять от силы 1-2 Вт.
Можно сделать переходник с Е27 на Е14 (миньон), а если вы дружите с электроникой, можно собрать в цоколе и какое то другое электронное устройство.

Электронная плата энергосберегающей лампы . Фактически, представляет из себя блок питания – преобразователь, причем высокочастотный.

Рассмотрим поближе, что там есть интересного, на этой плате. Итак:

Диоды - 6 шт. Высоковольтные (220 Вольт) держат, хотя, очевидно и маломощные (вряд ли больше 0,5 Ампер). Но для диодного выпрямительного моста сгодятся вполне.

Дроссель. Вещь в принципе полезная, но не очень. Помехи по сети убирает, где они есть.

Недостатки энергосберегающих ламп
Единственным и значительным недостатком энергосберегающих ламп по сравнению с традиционными лампами накаливания является их высокая цена. Цена энергосберегающей лампочки в 10-20 раз больше обычной лампочки накаливания. Но энергосберегающая лампочка неспроста называется энергосберегающей. Учитывая экономию на электроэнергии при использовании этих ламп и с их срок службы, в итого, применение энергосберегающих ламп станет для вас и вашего бюджета более выгодным.

Есть еще одна особенность применения энергосберегающих ламп , которую нужно отнести к их недостатку. Энергосберегающая лампа наполнена внутри парами ртути. Ртуть считается опасным ядом. Поэтому очень опасно разбивать такие лампы в квартире и помещении. Следует быть очень осторожными при обращении с ними. По той же причине энергосберегающие лампы можно отнести к экологически вредным, и поэтому они требуют специальной утилизации, а выбрасывать такие лампы, по сути, запрещено. Но почему-то при продаже энергосберегающих ламп в магазине, продавцы не объясняют, куда их потом девать.

Поэтому, используя неисправные лампы повторно , мы еще и окружающую среду сохраняем от вредного воздействия.

Энергосберегающие лампы помогают экономить на коммунальных платежах, кроме того, можно выбрать наиболее комфортный цветовой спектр, при котором не устают глаза во время работы, который способен снять напряжение в зоне отдыха и каждый из видов ЭСЛ позволит подобрать именно такой вариант освещения, который подходит для определённой зоны в помещении. Их заявленный срок службы может превышать 10 тысяч часов, что в десять раз превышает ресурс обычной лампы накаливания. Но. Иногда ЭСЛ перестают работать, поэтому платить пять долларов за новую не слишком приятно.

Характерные неисправности лампы

Именно поэтому перед тем как утилизировать лампу, можно попробовать её восстановить. Только ремонт энергосберегающих ламп своими руками возможен тогда, когда известна их конструкция и характерные неисправности. Рассмотрением этого вопроса мы и займёмся прямо сейчас.

В ремонте ЭСЛ нет никаких сложностей в том случае, когда в руках уверенно лежит паяльник и есть элементарные навыки чтения схем. Но до ремонта и схем может и не дойти, поскольку очень часто лампы производителей средней ценовой категории могут просто иметь заводской брак. Выражается это просто - лампа мигает при включении или же тухнет ни с того ни с сего.

Ремонт и схемы ЭСЛ

Но вначале вкратце об устройстве и архитектуре лампы. Каждая из ЭСЛ имеет колбу в виде спирали или U-образной формы, электронный блок управления и цоколь. Концы колбы соединяются со спиралями на плате электронного блока, а в его состав входят:

    транзисторы средней мощности;

    дроссели;

    конденсаторы высокого вольтажа;

    высокочастотный трансформатор.

Самыми уязвимыми элементами схемы могут быть спирали нагрева, а их перегрев может привести к выходу из строя других элементов платы.

Ремонт и диагностика балласта

ЭСЛ низшей и средней ценовой категории могут собираться без применения пайки, а фиксация проводов выполняется при помощи защёлок-фиксаторов. Естественно, что через какое-то время контакты подгорают или окисляются, а для ремонта таких ламп достаточно либо пропаять проводники в местах их крепления к цоколю, либо просто очистить от нагара или окиси вследствие коррозии.

Кроме этой причины, может быть ещё одна неисправность, которая приводит к морганию лампы - это перегорание спирали. Лампа со сгоревшей спиралью может долго не включаться, может моргать. Для устранения неисправности придётся вскрывать корпус и отделять его от цоколя ножом, острой отвёрткой. После того, как получен доступ к плате, надо проверить целостность спирали розжига. Её сопротивление должно быть в пределах 10-15 Ом, если же нить не звонится тестером, она перегорела.

Возможные проблемы с лампой

Можно даже не проверять нити тестером, если стекло колбы подгорело возле цоколя, их можно смело менять но подходящие по сопротивлению. В тех случаях, когда лампа просто моргает при включении, возможен выход из строя конденсатора. Самый большой конденсатор на схеме, на 400 В, может вздуться, это значит, что он вышел из строя. Естественно, что нужно его заменить на аналогичный по номиналу.

Вышедший из строя конденсатор может привести в свою очередь к подгоранию контактов на транзисторах, иногда они могут взрываться и это сразу заметно при вскрытии лампы. В этих случаях транзисторы также заменяют на новые (как правило, это транзисторы 13003). Вот ещё несколько типичных проблем с ЭСЛ:

    пробой конденсатора, который установлен между нитями накала, его заменяют на соответствующий по номиналу (3,3Нф, 2кВ);

    ЭСЛ неважного качества могут моргать или не включаться при температуре воздуха около 3-5 градусов ниже нуля, либо выше +40-45⁰С;

    лампа может терять интенсивность свечения со временем, так, люминофор низкого качества может показывать только 50% эффективности к концу срока службы.

При замене транзисторов, при ремонте балласта, необходимо учитывать, что номинал транзистора зависит от мощности лампы. В таблице приведена зависимость наименований применяемых транзисторов от мощности ЭСЛ.

Модернизация ЭСЛ

Для ламп невысокого качества рекомендуется проводить некоторую модернизацию, которая поможет продлить срок службы лампы. Для этого в разрыв с нитями накаливания устанавливается NTC-термистор. Он поможет ограничить величину пускового тока и как следствие, исключит вероятность перегорания нитей накаливания. Есть один немаловажный момент - термистор будет нагреваться, поэтому его нельзя размещать непосредственно возле балласта.

В завершение будет не лишним сделать несколько вентиляционных отверстий в пластиковом корпусе. Это позволит улучшить циркуляцию воздуха и также будет способствовать поддержанию нормальной температуры платы. Правда, лампы с отверстиями уже нельзя устанавливать во влажных помещениях. Надеемся, что эти советы помогут продлить жизнь энергосберегающей лампе и сэкономить пару сотен на покупке новой лампы. Продуктивной работы!

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В одной из своих статей я рассказывал Вам, что для внутреннего освещения распределительных устройств (РУ) подстанций в основном мы применяем трубчатые и компактные люминесцентные лампы (КЛЛ).

Про их преимущества и недостатки читайте .

В этой статье я расскажу Вам, как произвести ремонт компактной люминесцентной лампы Sylvania Mini-Lynx Economy мощностью 20 (Вт) производства Китай.

Данная лампа проработала на подстанции около 1,5 лет. Если режим ее работы перевести в часы, то получится в среднем около 2000 часов, вместо 6000 часов, заявленных производителем.

Идея с ремонтом люминесцентных ламп возникла тогда, когда мне на глаза попалась очередная коробка со сгоревшими лампами, которые планировали утилизировать. Подстанций много, объем ламп большой, соответственно, и сгоревшие лампы регулярно накапливаются.

Напомню Вам, что в люминесцентных лампах содержится ртуть, поэтому выбрасывать их с бытовым мусором не допустимо.

Для начала приведу основные характеристики ремонтируемой лампы Sylvania Mini-Lynx Economy:

  • мощность 20 (Вт)
  • цоколь Е27
  • напряжение сети 220-240 (В)
  • тип лампы — 3U
  • световой поток 1100 (Лм)

Ремонт энергосберегающей лампы своими руками

С помощью плоской отвертки с широким жалом нужно аккуратно отстегнуть защелки корпуса в местах соединения двух его половинок. Для этого вставляем отвертку в паз и поворачиваем ее в ту или иную сторону, чтобы отщелкнуть первую защелку.

Как только первая защелка откроется, продолжаем вскрывать остальные по периметру корпуса.

Будьте аккуратны, иначе при разборке можно сколоть корпус лампы или, не дай Бог, разбить саму колбу, тогда придется из-за наличия в колбе паров ртути.

Компактная люминесцентная лампа состоит из трех частей:

  • 3 U-образные дуговые колбы
  • электронная плата (ЭПРА)
  • цоколь Е27

Круглая печатная плата — это и есть плата электронного пускорегулирующего устройства (ЭПРА), или другими словами электронный баласт. Рабочая частота ЭПРА составляет от 10 до 60 (кГц). В связи с этим устраняется стробоскопический эффект «моргания» (значительно уменьшается коэффициент пульсаций ламп), который присутствует у люминесцентных ламп, собранных на электромагнитных ПРА (на основе дросселя и стартера) и работающих на частоте сети 50 (Гц).

Кстати, скоро мне принесут попользоваться прибор для измерения коэффициента пульсаций. Произведем замер и сравним коэффициенты пульсаций у лампы накаливания, у люминесцентной лампы с ЭПРА и с ЭмПРА, и у светодиодной лампы.

Подписывайтесь на новости сайта, чтобы не пропустить новые статьи.

Питающие провода от цоколя очень короткие, поэтому не дергайте резко, а то можно их оторвать.

В первую очередь нужно проверить целостность нитей накаливания. В данной энергосберегающей лампе их две. Они обозначены на плате, как А1-А2 и В1-В2. Их выводы намотаны на проволочные штыри в несколько витков без применения пайки.

С помощью мультиметра проверим сопротивление каждой нити.

Нить А1-А2.

Нить накала А1-А2 имеет обрыв.

Нить В1-В2.

Вторая нить В1-В2 имеет сопротивление 9 (Ом).

В принципе, перегоревшую нить можно определить визуально по затемненным участкам стекла на колбе. Но все равно без измерения сопротивления не обойтись.

Сгоревшую нить накаливания А1-А2 можно зашунтировать резистором с номиналом, аналогичным исправной нити, т.е. порядка 9-10 (Ом). Я установлю резистор сопротивлением 10 (Ом) мощностью 1 (Вт). Этого вполне хватит.

Впаиваю резистор с обратной стороны платы на выводы А1-А2. Вот, что получилось.

Между резистором и платой нужно установить прокладку (на фото ее пока нет). Теперь нужно проверить лампу на работоспособность.

Лампа горит. Теперь можно собрать корпус и продолжать ее эксплуатировать.

При таком ремонте запуск люминесцентной лампы будет происходить с некоторым мерцанием (порядка 2-3 секунд) - подтверждение тому смотрите в видео.

Неисправности, встречающиеся при ремонте ламп

Если нити накаливания в лампе исправны, то можно переходить к поиску неисправностей в электронной плате (ЭПРА). Визуально оцениваем ее состояние на наличие механических повреждений, сколов, трещин, сгоревших элементов и т.п. Также не забываем проверить качество пайки — это же китайское изделие.

В моем примере на вид плата чистая, трещин, сколов и сгоревших элементов не наблюдается.

Вот наиболее распространенная схема ЭПРА, которая используется в большинстве компактных люминесцентных лампах (КЛЛ). У каждого производителя есть свои небольшие отличия (разброс параметров элементов схемы в зависимости от мощности лампы), но общий принцип схемы остается тот же.

Выйти из строя могут следующие элементы платы:

  • ограничительный резистор
  • диодный мост
  • сглаживающий конденсатор
  • транзисторы, резисторы и диоды
  • высоковольтный конденсатор
  • динистор

А теперь поговорим о каждом элементе подробнее.

1. Ограничительный резистор

В схеме указан предохранитель FU, но зачастую он просто отсутствует, как в моем примере.

Его роль выполняет входной ограничительный резистор. При возникновении какой-либо неисправности в лампе (ток короткого или перегруз) ток в цепи растет и резистор сгорает, тем самым разрывая цепь питания. Резистор усажен в термоусадочной трубке. Один его вывод соединен с резьбовым контактом цоколя, а второй - с платой.

Я решил проверить этот резистор — он оказался целым, а значит можно сделать вывод, что короткого замыкания в цепи не было — произошел просто обрыв нити А1-А2. Сопротивление резистора составляет 6,3 (Ом).

Если у Вас резистор «не звонится», то в любом случае нужно искать причины по которым он сгорел (см. далее по тексту). При сгоревшем резисторе лампа гореть не будет.

2. Диодный мост

Диодный мост VD1-VD4 служит для выпрямления сетевого напряжения 220 (В). Выполнен он на 4 диодах марки 1N4007 HWD.

Если диоды «пробиты», то соответственно, производим их замену. При пробое диодов ограничительный резистор, как правило, тоже сгорает, а лампа перестает гореть.

Электролитический конденсатор С1 сглаживает пульсации выпрямленного напряжения. Очень часто выходит из строя (теряет емкость и вздувается), особенно в китайских лампах, поэтому не лишним будет его проверить. При его неисправности лампа плохо включается и гудит.

На фотографии он зеленого цвета. Имеет емкость 4,7 (мкФ) напряжением 400 (В).

4. Транзисторы, резисторы и диоды

На двух транзисторах VT3 и VT4 собран высокочастотный генератор (импульсный преобразователь). В качестве транзисторов применяются высоковольтные кремниевые транзисторы серий MJE13003 и MJE13001. Для моей 20-Ваттной лампы установлено два транзистора серии MJE13003 ТО-126.

Чтобы проверить транзисторы, их нужно выпаивать из схемы, т.к. между их переходами подключены диоды, резисторы и низкоомные обмотки тороидального трансформатора, что ложно отразится при измерении мультиметром. Зачастую выходят из строя резисторы R3 и R4 в цепи базы транзисторов — их номинал около 20-22 (Ом).

5. Высоковольтный конденсатор

Если лампа сильно мерцает или светится в районе электродов, то скорее всего причиной тому является пробой высоковольтного конденсатора C5, подключенного между нитями накала. Этот конденсатор создает высоковольтный импульс для появления разряда в колбе. И если он пробит, то лампа не загорится, а в районе электродов будет наблюдаться свечение из-за разогрева спиралей (нитей накаливания). Кстати, это одна из распространенных неисправностей.

В моей лампе установлен конденсатор B472J 1200 (В). Если он вышел из строя, то его можно заменить на конденсатор с более высоким напряжением, например, 3,9 (нФ) 2000 (В).

6. Динистор

Динистор VS1 (по схеме DB3) выглядит как миниатюрный диод.

При достижении между анодом и катодом напряжения около 30 (В) он открывается. С помощью мультиметра проверить динистор не возможно, только лишь его целостность — он не должен «звониться» ни в одном направлении. Из строя выходит гораздо реже, нежели предыдущие элементы. У маломощных ламп динистор обычно отсутствует.

7. Тороидальный трансформатор

Тороидальный трансформатор Т1 имеет кольцевой магнитопровод, на котором намотаны 3 обмотки. Количество витков каждой обмотки находится в пределах от 2 до 10. Практически не выходит из строя.

Хотел бы отметить то, что лампа Sylvania имеет холодный запуск, т.к. у нее в схеме отсутствует позистор РТС (терморезистор с положительным коэффициентом).

Это значит, что при включении лампы ток подается на холодные нити накала (спирали), что отрицательно сказывается на их сроке службы, т.к. они предварительно не прогреваются и при холодном запуске перегорают от скачка тока (аналогично, как у ламп накаливания). А у нас ведь как раз сгорела одна из нитей накала (А1-А2) и это является хорошим тому подтверждением.

При установленном позисторе РТС, ток последовательно проходит через позистор РТС и нити накала, тем самым плавно их разогревая. Затем сопротивление позистора РТС увеличивается, переставая шунтировать лампу, что приводит к резонансу напряжений на конденсаторе С5 и электродах лампы. Высокое напряжение пробивает газ в колбе и лампа зажигается. Это и называется горячим запуском лампы, что положительно сказывается на сроке службы нитей накала.

Почему же выходят из строя электронные компоненты платы?

Причин на самом деле может быть несколько: использование бракованных элементов, низкое качество изготовления, неправильная эксплуатация (частые включения, пониженная или повышенная температура). Как видите, среди вышедших из строя ламп имеются, как китайские производители, так и известные брендовые, типа Osram и Philips. Тут, уж, кому как повезет.

Если у Вас сгорели сразу две нити накала, а электронная плата ЭПРА осталась исправной, то ее можно использовать для питания обычной трубчатой люминесцентной лампы, тем самым избавившись от схемы дросселя со стартером, и уменьшив ее коэффициент пульсаций.

P.S. Уважаемые читатели и гости сайта «Заметки электрика», у кого из Вас имеется опыт по ремонту энергосберегающих ламп, то буду рад, если поделитесь в комментариях своими наблюдениями. Спасибо за внимание.

95 комментариев к записи “Ремонт энергосберегающей лампы Sylvania мощностью 20 (Вт) своими руками”

    «Если у Вас сгорели сразу две нити накала, а электронная плата ЭПРА осталась исправной, то ее можно использовать для питания обычной трубчатой люминесцентной лампы, тем самым избавившись от схемы дросселя со стартером, и уменьшив ее коэффициент пульсаций.»

    Обратная замена допускается? То есть подключать колбу лампы КЛЛ к ЭПРА для обычной трубчатой ЛЛ.

    Обратная замена исключена.

    Админ, а почему сгорают нити накала либо элементы управления, это просчеты в схеме или специально сделано производителем? Я видел в ютубе выложены ролики про «запланированное» старение, это правда?

    Алексей, про запланированное старение я не верю. В конце статьи я указал реальные причины по которым выходят из строя лампы.

    Дмитрий, на фото тороидальный тр-р, кажется, не верно указан.
    И ещё один вопрос: обычные трубчатые ЛЛ (на 20 и 40(Вт)) можно также «лечить» резистором при обрыве нити? Спасибо.

    Где ж Вы раньше-то были?
    Регулярно восстанавливаю КЛЛ. Электронные платы-то ремонтировал, но не догадался шунтировать сгоревшую спираль резистором.
    Недавно сдал в переработку целый кулек с колбами. Сейчас буду пробовать впаивать резистор.
    Спасибо за совет!

    Не поверите, но когда дочитал про вскрытие корпуса,погасла одна из этих самых ламп Как по заказу ))

    Добрый вечер. Интересует такой вопрос, резистор МЛТ-1 сопротивлением 10 (Ом), советского производства? Или же российского? Если первый вариант, откуда такие запасы?)

    Статья полезна только в масштабах квартиры, и только для прижимистых владельцев))) Не вижу смысла делать ТАК на производстве, тем более государственном. Никто медаль не выдаст 100%. А статья очень полезная, спасибо за труд!

    Дмитрий, заинтересовала ваша статья про ремонт КЛЛ. Взялся за дело на ночь глядя, (нашлась одна завалявшаяся), сделал все по инструкции. Единственно, вместо 12 Ом (сопротивление целой нити) впаял шунт на 15 Ом(что нашлось). Лампа ЗАРАБОТАЛА! Ну думаю, можно идти спать с чувством выполненного долга. Однако, после непродолжительной работы лампы заметил, что колба очень сильно нагревается (как ЛН). Почему??? Ведь такого не должно быть. Всему виной неправильно подобранное сопротивление или же дело в самом принципе ШУНТА? Что то подобное происходило в вашем опыте?

    А как с улучшением вентиляции путем сверления корпуса?

    Андрей, Вы правы, резистор советского производства. Запасы сохранились с тех же времен. Резисторы и прочие плупроводниковые элементы закупали для группы ремонтов приборов, которая раньше входила в состав нашей электролаборатории. Сейчас группу перевели в другое подразделение, а запасы остались.

    Мсье Серж, занимаюсь их ремонтом не ради медали, а исключительно ради опыта.

    Антон, попробуйте заменить резистор на 9-10 (Ом) и повторите эксперимент. У меня лампа не греется больше обычного.

    elalex, на этом экземпляре сверлить отверстия для охлаждения не стал, хотя было бы не плохо.

    Дмитрий, может быть мой вопрос покажется вам глупым, но все же: Нить накала перегорела, мы устанавливаем шунт — за счет чего происходит розжиг лампы??? Ведь нить так и осталась в колбе перегоревшей???

    У меня проблема с эпра ми 18 X 4 .Замена эпра мучительное дело,схема расключки не совпадает с оригиналом,каждый раз приходиться снимать светильник,и делать новую проводку под новую эпра. Ест ли возможность ремонта сгоревшей эпра?

    А можно выложить версию для печати?

    Статья хорошая, но только для тех кто дружит с электроникой. Для людей далеких от таких вещей проще будет купить новую, чем искать специалиста для ремонта. Не думаю, что ремонт будет дешевле покупки новой лампы.
    Чисто мое мнение.

    Спасибо за статью,Дмитрий.Как всегда все разобрано основательно,лучше не напишешь.Для меня новшество-шунтирование перегоревшей нити.

    Опять спасибо!

    Я думаю, что перед тем, как измерять сопротивление нитей накаливания и определять их целостность, нужно отсоединить их от схемы. Или я не прав?

    Сергей, не обязательно, обходных цепочек нет.

    Антону (за 16.10.14.):За счёт 2-й нити накала — она испускает электроны, а впаянное сопротивление-шунт восстанавливает цепочку, которая должна работать перед поджигом лампы (перед пробоем газового промежутка). После зажигания лампы эта цепочка будет не нужна. См. схему, приведённую в статье. Аналог данной цепочки в обычных трубчатых лампах дневного света — электрическая цепь, в которой стоит стартёр (после поджига лампы стартёр шунтируется цепью через саму лампу, сопротивление которой становится небольшим).

    Дмитрий, спасибо за статью! У меня похожая по схеме лампа с ЭПРА. Проблема такая. Буквально вчера при работе лампы раздался маленький взрыв. Добрался до платы, обнаружил, в конце концов, что резисторы R3 и R4 в цепи базы транзисторов (по вашей схеме)- их номинал у меня оказался где-то 7 Ом (судя по цветным кругам) неисправны. Выпаял, заменил на исправные — при включении опять микровзрыв -(
    При этом проверил тестером уже все элементы, и емкости конденсаторов, никаких отклонений не обнаружил, на конденсатор C1 приходит порядка 300В. Никак не пойму, в чем проблема, не подскажете, в чем первопричина выхода из строя этих сопротивлений?

    Спасибо за статью. Восстановил две лампы))) В одной был отпаян контакт на спирали, у другой заменил высоковольтный конденсатор.
    На подходе еще три с обрывом нитей. Осталось найти резисторы.

    Андрею: А сами транзисторы проверили? Часто, из-за перегрева /нето, чтобы неудачный дизайн — я думаю, все специально так сделано дабы увеличить подажи этого хлама/ коротят сами транзисторы либо же выпрямители. В транзисторах первым погибает эмиттерный переход а уж оттуда… Хотя были штуки,/с виду вроде все ОК, а не пашут/ у которых коэфф.передачи тока ну, прям погибал. Был да сплыл, где-то нижи 5 и даже 3-х единиц. Опять-таки, из-за перегрева. Я корпуса «сверлил» жалом паяльника с боковых сторон /пока корпус разобран/. Все нормально. Еще вот что: Лампы дольше горят цоколем вниз, ибо тепло от трубок нагревает коробку, когда она сверху. Факт. Ставьте их, лучше, чтоб стояли, а не чтоб «висели». К тому же, надо время от времени сдувать пыль и зажаренные мотылечки с /недостаточных/ центральных отверстий на крышке корпуса, что со стороны трубочек. Засори отверстия, и 3,14здец конвективному охлаждению ППП. Те и так натянуты ну, по самые уши и без очков. Далее: лучше, если ставить на месте перегоревшей нити резистор то, до того, объединять два ее проводка, разорвав дорожку до /или после/ штырька, где ставим резистор. Улучшается эмиссия, ибо половинки нити уже при одинаковых потенциалах пашет.
    Т.е. должна пахать. А там-там посмотрим.

    Установил резистор 10 ом. Объединил 2 проводка. При подсоединении на один их выводов резистора зажглась. Греется конец колбы, где оборванная спираль. Пластмасса плавится.

    Админ, наверно глупый вопрос, но почему сопротивление 1Вт? Имеется лампа на 11Вт Эколайт. Проверил спирали, одна дохлая, вторая 12,3Ом. Имеется сопротивление 12 Ом/ 0,25Вт. Могу ли я поставить его, и что может произойти в моем случае, мне не хотелось бы устроить пожар при первом моем ремонте ламп??? Почитал про закон Ома. Мощность сопротивления можно рассчитать, но я знаю только сопротивление резистора. А какое напряжение подается на нити накаливания или какой ток через них протекает?

    Всё хорошо, но про шунтирование сгоревшей нити — откровенно вредный совет, кончиться может разгерметизацией колбы, бабахом ЭПРА, а то и пожаром. Нити в люминесцентных лампах как правило просто так не сгорают, с них в процессе эксплуатации распыляется паста-эмиттер (что хорошо видно по появлению характерной «копоти» на колбе лампы около нити), а т.к. чистый металл обладает худшими эмиссионными способностями, то нить начинает сильнее греться, вплоть до ярко-белого каления и плавления стекла колбы вместе с пластиком основания.

    Зашунтировать (достаточно простой перемычки, резистор -лишнее)нить можно лишь в том случае, когда эмиссия в норме, а например нить просто стрясли. И то подобная лампа будет миной замедленного действия. Справедливости ради, сберегайки все оными и являются, ведь защит у ЭПРА нету (предохранитель не в счет, да и встречаются экземпляры где его нет)вообще! Он будет молотить что называется до победного конца. Это в полной мере относится и к простейшим китайским ЭПРА для линейных ламп, собственно схема у них один к одному. Фирменный же ЭПРА просто отключится.

    И тут надо отметить, что «толстые» лампы по сравнению с компактными колбами имеют совершенно другие рабочие параметры (ниже напряжение, но больше ток) и поэтому подключать оные к ЭПРА от КЛЛ не совсем корректно. Лампа будет недогружена (а т.к. нити при работе подогреваются непосредственно током разряда, то при недогрузе с них будет усиленно распыляться эмиттер, ведь рассчитаны они на определенную рабочую температуру, которая достигается при номинальном токе, и в итоге лампа быстрее сдохнет), а сам ЭПРА будет перегружен. Посему подключать можно только схожие по общей длине/диаметру трубки лампы. И хорошо бы замерить фактическую потребляемую мощность получившегося «кентавра», что при отсутствии необходимых приборов, проще всего сделать запитав ЭПРА от постоянного тока (выпрямителя сети с достаточной емкостью фильтра, имеющегося в составе компьютерного БП например). Ток потребления мерять удобнее косвенно, без разрыва цепи, подключив ЭПРА в выпрямителю через низкоомный резистор с известным сопротивлением.

    Кстати, при ремонте ЭПРА, крайне желательно первое включение произвести через лампочку, если что-то не так, и в схеме коротыш, то «микровзрыва» не будет, а лишь загорится лампочка. Мощности лампочки ватт 60-75, или даже 40, вполне достаточно. Принцип тут следующий — начинать лучше с меньшей мощности, и если ЭПРА в целом ведет себя адекватно, то можно пробывать с большей мощностью лампочки, и затем уже напрямую в сеть.

    И еще полезно увеличить конденсатор фильтра, из расчета 1 мкФ на 1 Вт мощности ЭПРА, или попросту какой влезет. Очень тяжелый у него режим, размах пульсаций на нем под 100 В!.. Только тут нужно не забыть про бросок тока при включении, ведь ограничительного резистора штатно может и не быть, или потребуется замена его на помощнее.

    Админ,обратная замена (колба КЛЛ к ЭПРА прямых ламп) допускается,так как это абсолютно идентичные ЭПРА,только формой платы отличаются.кстати если приспособить колбу от КЛЛ к ЭПРА обычных прямых ламп типа ЛБ20 и тому подобных то и колба и ЭПРА проживет намного дольше(В КЛЛ плохо то что при эксплуатации лампы цоколем вверх ЭПРА ПРОСТО СЖАРИВАЕТСЯ от тепла колбы,поэтому и выходит из строя

    Эдуард, нельзя так делать! Режимы колб КЛЛ и прямых ламп различаются, о чем собственно я выше уже говорил. В данном случае мы перегрузим «тонкую» трубку колбы, жить она будет ярко, но недолго.

    А вот про эксплуатацию цоколем вверх — согласен.

    Я ремонтировал клл 55 вт, вместо штатного эпра поставил от лампы 30 вт, только заменил транзисторы на более мощные с13007 и конденсатор фильтра на 47 мкф. Работает более полугода и по сей день. Уменьшения яркости не заметно. На работе надоели жужжащие светильники 2х36 вт. У меня были эпра от клл 105 вт с колбой 6U. Переделал 3 светильника — работают прекрасно уже года два. Поменял 2 или 3 лампы за все время из-за обрыва накала.

    Спасибо за статью.
    В абзаце где говорится про трансформатор, на картинке стрелкой указано на дросель. Трансформатор находится за ним, намотан на феритовом кольце.

    Спасибо за статью. Я столкнулся с тем, что при выключении лампы в комнате она начинает моргать с периодом в 5-10 секунд, что это может быть. Лампа новая.

    Были сданы на утилизацию более 20 ламп 30-55 ватт. Стал разбираться. Причина выхода из строя у всех одна, сгорела ЭПРА, нити накала целы. Видно стояли в герметичных светильниках, отсюда перегрев. По поводу использования ЭПРА с трубчатыми лампами 18 Ватт, 2,5 года полет нормальный, при условии использования ЭПРА от 18 Ваттной сберегающей лампы. Ставил от более мощной 20-26 Ватт хватает на пол года и перегорает спираль на трубчатой лампе. Так-же использую исправные ЭПРА как электронный трансформатор со стабилизатором на 12 Вольт для светодиодов и светодиодной ленты
    2 года, пока без претензий. Только пришлось на транзисторы закрепить радиаторы. Также использую востановленные лампы с разными колбами и ЭПРА, но одинаковой мощности, 3-4 года уже работают. Буду пробовать зажигать лампы с шунтом, пробовал без шунта, греются.

    Спасибо, вы были правы, сейчас фазу пустил через выключатель лампа перестала моргать, но по ней проходят какие то всполохи. Это наверное из-за низкого качества самой лампы, как вы уже писали.

    Впаял резистор, лампа посветила минут пять, пукнула и потухла, горячущая была. Я думаю тут не берётся в расчёт сопротивление холодной и горячей спирали. Когда спирали нагреваются сопротивление их растёт, а резистор как был 10 Ом так и остался. Может для маломощных не подходит такой способ или надо поиграть с сопротивлением резюка. Лампа 11 W.

    Попробую внести скромную лепту в тему)) причина как минимум 8 из 10 неисправностей в схемке ЭПРА-это пробой высоковольтного конденсатора в цепи поджига(тот что на 1кВ) Пробовал починить неисправные КЛЛ-почти все ожили после его замены.

    Напряжение сети в моем доме 259В, КЛЛ перегорают от перегрева. Могу ли я попробовать их переделать под завышеное напряжение отмотав провод на выходе повышающего трансформатора ЭПРА?

    Ярославу 20.05.2015 в 16:13
    А если напряжение восстановится, будете доматывать? А как остальные приборы квартиры, наверно тоже страдают?
    На первый случай срежьте 10-15В на всей квартире автотрансформатором, непрерывно снимайте статистику напряжения сети, а дальше видно будет.

    Ярослав, обратитесь в электросети — 259 (В) — это величина напряжения выше предельно-допустимой нормы. Пусть снижают, т.к. это является нарушением.

    Спасибо за советы, но я живу на хуторе, где 10 дворов. Напряжение не ниже 250В уже много лет, заявления не помогают. Разве что собирать какие нибудь бумажные доказательства и обращаться в суд. Каждый телевизор работает через отдельный стабилизатор. Техника времен советского союза такого напряжения не боится, кроме пылесоса — сгорел через несколько минут работы, а в городе, где напряжение в норме работал долгие годы. Лампы накаливания светят ярче и быстрее перегорают. Так что задумался над переделкой техники. Насчет доматывания — думаю не понадобится, поскольку заниженое напряжение не будет так критично как завышеное. Современное радио уже переработал, добавив в схему микросхему стабилизатора КРЕН142.

    Найдите мощный автотрансформатор и питайте все, если у вас таки постоянно 250.

    Смотрю тема актуальна до сих пор, поэтому вопрос! Опытным путём сам пробовал делать эти шунтирования пол года назад. Лампа в районе цоколя разогревается до высокой температуры и в итоге через пару часов работы выгорает схема, что именно не ковырял. Себе представляю чисто теоретически что лампы в потолочных светильниках трубки которые (20,40,80) имеют тот-же принцип как и энергосберегайки. На потолочные собирал схему с умножителем на 4х диодах и ёмкостях, применяется в случае обрыва нитей накала, статей полно в сети. Но вот не рванёт ли эта мелкая трубочка от энергосберегайки если её оживить схемой на умножителе? Кто пробовал???

    А купить(или собрать)стабилизатор не проще? есть же любительские несложные схемы стабилизаторов как раз на основе автотрансформатора с электронным переключением отводов

    Хотел б видеть…Трансформатор с четырьмя- пятью отводами мало даст пользы, т.к. слишком «широкие» будут ступени регулировки выходного, и даже такое надо уметь мотать, отводы делать, ой, не так это просто. Схемы есть, не вопрос, но это тоже все привязать надо к автотрансформатору, найти хорошие, качественные реле, создать схему, не допускающую закороток секций тр-ра при переходе со ступени на ступень и много раз за сутки. Чесслово- проще найти хороший готовый.

    Коллеги у меня есть штук пять рабочих колб и несколько различных балластов, все от ламп 15-20Вт. Но вот подзабыл как подключать нити колбы к балласту, ибо последний раз ремонтировал года 2 назад. Имеет ли значение куда какую нить, так сказать есть ли «+» и «-» у них или без разницы куда прикручивать? И еще нити нужно обязательно прикручивать или можно припаять к балласту?

    Евгений, + и — нет, можете прикручивать как удобно, одну пару слева, вторую справа от конденсатора. На плате должны быть соответствующие штыри.
    Я обычно штыри менял на новые, т.к. старые в окисле.
    Чтобы не повредить колбу, я особо не прилагал усилий к нитям, поэтому накрутить качественно не всегда получается, особенно на маленьких платах. Следовательно в дополнение еще пропаивал немножко.

    По совету автора ремонтировал лампы шунтированием сгоревшей спирали сопротивлением. В итоге лампа работает максимум 3 часа и перегорает. Не вижу смысла ковыряться.Тем более светодиодные уже менее 200 рублей стоят, нужно переходить на современные технологии. А вообще сайт полезный и нужный,спасибо автору за труд.

    К сожалению, шунтирование чревато и чаще результат будет отрицательным. Такие лучше сразу откладывать в коробку и потом сдавать в пункт сбора.

    А вообще предыдущий правильно отметил — надо уходить на светодиодные: на AliExpress «кукурузы» 25 Вт по 130 рублей.

    Причем в отличие от КЛЛ нет опасности, что разобьется.

    И главное — возможный ремонт на порядок проще: никаких ВЧ-генераторов — простое понижение до напряжения питания гирлянды.

    А уж если сдох диод (тёмная точка), то там же на Ali выписать рулончик SMD5730 (100 шт) для возможного ремонта.

    1- кукурузы ваши тоже иногда питают через более сложный балласт, чем просто конденсатор, и ВЧ. там тоже есть.
    2- деградация кристаллов в простых схемах питания- явление традиционное, выгорание- в дешевых массово.
    Если вспомним разговор о ЛЛ и проч, то тут аналогично- хрошие СД-светильники не могут дешевыми быть.
    3- Али и проч. продадут что угодно, а будуд ли ВАХ этих диодов близки вашим старым?
    4- опасности разбития нет, а нагрев?

    Здравствуйте, в статье ошибка. На одном из фото показан не тороидальный трансформатор, а выходной дроссель. Трансформатор, как видно из названия, имеет кольцеобразный сердечник.

    Артем, что такое ТОР я знаю и давно, но если в проспекте прописано такое, то что делать обывателю?

    Доброго времени суток!
    Я в последнее время столкнулся с такой проблемой. По какой то причине начинают перегреваться и выходить из строя нити накала лампы. Т.е. места в колбе темнеют а пластик в этом месте аж обугливается.
    В чём же может быть дело? Если шунтирующие колбу конденсаторы не пробиты и РТС в норме.

    На картинке *29.jpg неверно указан торроидальный трансформатор.
    Стрелка указывает на дроссель, а сам трансформатор частично виден
    на том-же снимке.

    Выход из строя батареи аккумуляторного шуруповерта или другого электроинструмента – событие не самое приятное, особенно если учесть, что стоимость замены этого элемента соизмерима с ценой нового прибора. Но быть может, незапланированных расходов удастся избежать? Это вполне возможно, если заменить аккумулятор простеньким самодельным энергосберегающим блоком питания импульсного типа, с помощью которого инструмент можно будет заряжать от сети. А комплектующие для него можно найти в доступном и повсеместно распространенном изделии – это .

    Источник балласта энергосберегающей лампочки

    ИБП из люминесцентной лампы своими руками

    В большинстве случаев для сборки ИБП электронный дроссель эпра следует лишь немного изменить (при двухтранзисторной схеме) за счет перемычки, а затем подключить к импульсному трансформатору и выпрямителю. Некоторые компоненты просто удаляются за ненадобностью.

    Блок питания самодельный

    Для слабых блоков питания (от 3.7 в до 20 ватт), можно обойтись без трансформатора. Достаточно будет добавить несколько витков провода на магнитопровод имеющегося в балласте лампы дросселя, если, конечно, там есть для этого место. Новую намотку можно сделать прямо поверх существующей.

    Для этого отлично подойдет провод марки МГТФ с изоляцией из фторопласта. Обычно провода требуется мало, при этом почти весь просвет магнитопровода занимает изоляция, что и обуславливает малую мощность таких устройств. Чтобы увеличить ее, понадобится импульсный трансформатор.

    Импульсный трансформатор

    Особенностью описываемого варианта ИБП является способность до некоторой степени подстраиваться под параметры трансформатора, а также отсутствие цепи обратной связи, проходящей через этот элемент. Такая схема подключения позволяет обойтись без особо точного расчета трансформатора.

    Как показала практика, даже при грубых ошибках (допускались отклонения свыше 140%) ИБП можно дать вторую жизнь и он получался работоспособным.

    Трансформатор изготавливается на базе все того же дросселя, на котором наматывается вторичная обмотка из лакированного обмоточного медного провода. При этом важно уделить особенное внимание межобмоточной изоляции из бумажной прокладки, ведь «родная» обмотка дросселя будет работать под сетевым напряжением.

    Даже если она покрыта синтетической защитной пленкой, поверх нее все-равно необходимо намотать несколько слоев электрокартона или хотя бы обычной бумаги общей толщиной 100 мкм (0,1 мм), а уже поверх бумаги можно укладывать лакированный провод новой обмотки.

    Диаметр провода должен быть наибольшим из возможных. Витков во вторичной обмотке будет не много, поэтому их оптимальное количество можно будет подобрать опытным путем.

    Используя указанные материалы и технологию можно получить блок питания мощность 20 или чуть более ватт. В данном случае ее значение ограничивается площадью окна магнитопровода и, соответственно, максимальным диаметром провода, который удается там разместить.

    Выпрямитель

    Во избежание насыщения магнитопровода в ИБП применяют только двухполупериодные выходные выпрямители. В том случае, если импульсный трансформатор работает на понижение напряжения, наиболее экономичной является схема с нулевой точкой, но для ее реализации понадобится сделать две полностью симметричные вторичные обмотки. При ручной намотке можно выполнить обмотку в два провода.

    Стандартный выпрямитель, собранный по схеме «диодный мост» из обычных кремниевых диодов, для импульсного ИБП не подходит, поскольку из 100 Вт передаваемой мощности (при напряжении 5 В) на нем будет теряться около 32 Вт или более. Собирать же выпрямитель на мощных импульсных диодах будет слишком дорого.

    Наладка ИБП

    После сборки ИБП его необходимо подключить к максимальной нагрузке и проверить, насколько сильно греются транзисторы и трансформатор. Предел для трансформатора – 60 – 65 градусов, для транзисторов – 40 градусов. При перегреве трансформатора увеличивают сечение провода или габаритную мощность магнитопровода, либо выполняют оба действия совместно. Если трансформатор сделан из дросселя балласта лампы, увеличить сечение провода, скорее всего, уже не получится и придется ограничивать подключаемую нагрузку.

    Как сделать светодиодный БП с повышенной мощностью

    Иногда стандартной мощности электронного балласта лампы бывает недостаточно. Представим себе ситуацию: имеется 23 Вт, а необходимо получить источник питания для зарядного устройства с параметрами 12В/8А.

    Для того чтобы осуществить задуманное, придется раздобыть компьютерный блок питания, оказавшийся по каким-либо причинам невостребованным. Из этого блока следует изъять силовой трансформатор вместе с цепочкой R4C8 , которая выполняет функцию защиты силовых транзисторов от перенапряжения. Силовой трансформатор следует присоединить к электронному балласту вместо дросселя.

    Опытным путем было установлено, что данный тип ИБП позволяет снимать мощность до 45 Вт при незначительном перегреве транзисторов (до 50 градусов).

    Чтобы избежать перегрева, в базах транзисторов необходимо установить трансформатор с увеличенным сечением сердечника, а сами транзисторы установить на радиатор.

    Возможные ошибки

    Как уже говорилось, включение в схему в качестве выходного выпрямителя обычного низкочастотного диодного моста нецелесообразно, а при повышенной мощности ИБП делать этого тем более не стоит.

    Также бессмысленно пытаться ради упрощения схемы наматывать базовые обмотки непосредственно на силовом трансформаторе. В отсутствие нагрузки будут иметь место значительные потери из-за того, что в базы транзисторов будет поступать ток максимальной величины.

    Применяемый трансформатор с увеличением тока нагрузки увеличивает и ток в базах транзисторов. Практика показывает, что при достижении мощностью нагрузки значений в 75 Вт в магнитопроводе трансформатора имеет место насыщение. Это приводит к ухудшению характеристик транзисторов и их перегреву.

    Во избежание этого можно самому намотать трансформатор тока, в два раза увеличив сечение сердечника или сложив вместе два кольца. Также можно в два раза увеличить диаметр провода.

    Существует способ избавиться от базового трансформатора, выполняющего промежуточную функцию. Для этого токовый трансформатор через мощный резистор подключают к отдельной обмотке силового обогревателя, реализуя схему обратной связи по напряжению. Недостатком данного варианта является то, что токовый трансформатор при этом постоянно работает в режиме насыщения.

    Нельзя подключать трансформатор параллельно с имеющимся в балластном преобразователе дросселем. Вследствие уменьшения суммарной индуктивности будет увеличена частота блока питания. Такое явление приведет к увеличению потерь в трансформаторе и перегреву транзисторов выходного выпрямителя.

    Следует учитывать повышенную чувствительность диодов Шоттки к превышению значения обратных напряжения и тока. Попытка установить, скажем, 5-вольтовый диод в 12-вольтовую схему, скорее всего, приведет к выходу элемента из строя.

    Не пытайтесь заменить транзисторы и диоды отечественными, например, КТ812А и КД213. Это однозначно приводит к ухудшению рабочих характеристик устройства.

    Как подключать ИБП к шуруповерту

    Электроинструмент необходимо разобрать, отвинтив все шурупы. Обычно корпус шуруповерта состоит из двух половинок. Далее следует найти провода, которыми двигатель подключается к батарее. Соединить эти провода с выходом ИБП можно с помощью пайки или термоусадочной трубки, вариант со скрутками нежелателен.

    Для ввода провода от блока питания в корпусе инструмента необходимо выполнить отверстие. Важно предусмотреть меры, предотвращающие вырывание провода в случае неосторожных движений или случайных рывков. Самый простой вариант – обжать провод внутри корпуса у самого отверстия клипсой из сложенного пополам коротенького отрезка мягкой проволоки (подойдет алюминий). Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

    Как видно, энергосберегающая лампочка, даже отработавшая положенный ей срок, может принести немалую пользу своему владельцу. Собранный на базе ее комплектующих ИБП может с успехом применяться в качестве источника энергии для аккумуляторного электроинструмента или зарядного устройства.

    Видео

    Данное видео расскажет Вам как собрать блок питания (бп)из энергосберегающих ламп.

    Техническая информация : → Из сгоревшей энергосберегающей лампы изготовить блок питания

    В этой публикации размещен материал для ремонта или изготовления импульсных блоков питания разной мощности на базе электронного балласта компактной люминесцентной лампы.

    Импульсный блок питания на 5… 20 Ватт вы сможете изготовить за короткое. На изготовление 100-ваттного блока питания может понадобится до нескольких часов.

    Построить блок питания будет несложно, умеющим паять. И несомненно, это сделать несложно, чем найти низкочастотный подходящий для изготовления трансформатор нужной мощности и перемотать его вторичные обмотки под нужное напряжение.

    В последнее время получили широкое распространение Компактные Люминесцентные Лампы (КЛЛ). Для уменьшения размеров балластного дросселя в них используется схема высокочастотного преобразователя напряжения, которая позволяет значительно снизить размер дросселя.

    В случае выхода из строя электронного балласта, его можно легко отремонтировать. Но, когда выходит из строя сама колба, то лампочку приходится выбрасывать.


    Однако электронный балласт такой лампочки, это практически готовый импульсный Блок Питания (БП). Единственное, чем схема электронного балласта отличается от настоящего импульсного БП, это отсутствием разделительного трансформатора и выпрямителя, если он необходим.


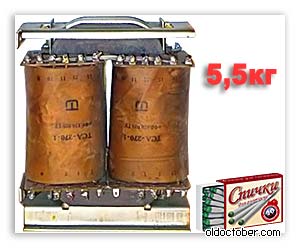

    В последнее же время, радиолюбители порой испытывают трудности при поиске силовых трансформаторов для питания своих самодельных конструкций. Если даже трансформатор найден, то его перемотка требует использования необходимый по диаметру медные провода, да и массо - габаритные параметры изделий, собранных на основе силовых трансформаторов не особо радует. А ведь в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания. Если же для этих целей использовать балласт от неисправных КЛЛ, то экономия составит определенную сумму, особенно, если речь идёт о трансформаторах на 100 Ватт и больше.


    Отличие схемы КЛЛ от импульсного БП.

    Это одна из самых распространённых электрических схем энергосберегающих ламп. Для преобразования схемы КЛЛ в импульсный блок питания необходимо установить всего одну перемычку между точками А – А’ и добавить импульсный трансформатор с выпрямителем. Красным цветом отмечены элементы, которые можно будет удалить.


    А это уже законченная схема импульсного блока питания, собранная на основе КЛЛ с использованием дополнительного импульсного трансформатора.

    Для упрощения, удалена люминесцентная лампа и несколько деталей, которые были заменены перемычкой.

    Как видите, схема КЛЛ не требует больших изменений. Красным цветом отмечены дополнительные элементы, привнесённые в схему.



    Какой мощности блок питания можно изготовить из КЛЛ?

    Мощность блока питания ограничивается габаритной мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и величиной радиатора охлаждения, при его использовании.

    Блок питания небольшой мощности можно построить, намотав вторичную обмотку прямо на каркас уже имеющегося дросселя из состава блока лампы.


    В случае если окно дросселя не позволяет намотать вторичную обмотку или если требуется построить блок питания мощностью, значительно превышающей мощность КЛЛ, то понадобится дополнительный импульсный трансформатор.

    Если требуется получить блок питания мощностью свыше 100 Ватт, а используется балласт от лампы на 20-30 Ватт, то, скорее всего, придётся внести небольшие изменения и в схему электронного балласта.

    В частности, может понадобиться установить более мощные диоды VD1-VD4 во входной мостовой выпрямитель и перемотать входной дроссель L0 более толстым проводом. Если коэффициент усиления транзисторов по току окажется недостаточным, то придётся увеличить базовый ток транзисторов, уменьшив номиналы резисторов R5, R6. Кроме этого придётся увеличить мощность резисторов в базовых и эмиттерных цепях.

    Если частота генерации окажется не очень высокой, то возможно придётся увеличить емкость разделительных конденсаторов C4, C6.

    Импульсный трансформатор для блока питания.

    Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора. А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Блоки питания, собранные по этим схемам прощают ошибки в расчётах до 150% и выше.

    Для увеличения мощности блока питания пришлось намотать импульсный трансформатор TV2. Кроме этого, я увеличил ёмкость конденсатора фильтра сетевого напряжения C0 до 100µF.

    Так как КПД блока питания вовсе не равен 100%, пришлось прикрутить к транзисторам какие-то радиаторы.
    Ведь если КПД блока будет даже 90%, рассеять 10 Ватт мощности всё равно придётся.

    Мне не повезло, в моём электроном балласте были установлены транзисторы 13003 поз.1 такой конструкции, которая, видимо, рассчитана на крепление к радиатору при помощи фасонных пружин. Эти транзисторы не нуждаются в прокладках, так как не снабжены металлической площадкой, но и тепло отдают намного хуже. Я их заменил транзисторами 13007 поз.2 с отверстиями, чтобы их можно было прикрутить к радиаторам обычными винтами. Кроме того, 13007 имеют в несколько раз бо’льшие предельно-допустимые токи.
    Если пожелаете, можете смело прикручивать оба транзистора на один радиатор. Я проверил, это работает.

    Только, корпуса обоих транзисторов должны быть изолированы от корпуса радиатора, даже если радиатор находится внутри корпуса электронного устройства.

    Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика). Допускается использование теплопроводной пасты КПТ-8, так как она не проводит ток.


    Внимание! Транзисторы находятся под напряжением сети, поэтому изоляционные прокладки должны обеспечивать условия электробезопасности!


    На чертеже изображено соединение транзистора с радиатором охлаждения в разрезе.

    1. Винт М2,5.
    2. Шайба М2,5.
    3. Шайба изоляционная М2,5 – стеклотекстолит, текстолит, гетинакс.
    4. Корпус транзистора.
    5. Прокладка – отрезок трубки (кембрика).
    6. Прокладка – слюда, керамика, фторопласт и т.д.
    7. Радиатор охлаждения.

    А это действующий стоваттный импульсный блок питания.
    Резисторы эквивалента нагрузки помещены в воду, так как их мощность недостаточна.


    Мощность, выделяемая на нагрузке – 100 Ватт.
    Частота автоколебаний при максимальной нагрузке – 90 кГц.
    Частота автоколебаний без нагрузки – 28,5 кГц.
    Температура транзисторов – 75ºC.
    Площадь радиаторов каждого транзистора – 27см².
    Температура дросселя TV1 – 45ºC.
    TV2 – 2000НМ (Ø28 х Ø16 х 9мм)

    Выпрямитель.

    Все вторичные выпрямители полумостового импульсного блока питания должны быть обязательно двухполупериодным. Если не соблюсти это условие, то магинтопровод может войти в насыщение.

    Существуют две широко распространённые схемы двухполупериодных выпрямителей.

    1. Мостовая схема.
    2. Схема с нулевой точкой.


    Мостовая схема позволяет сэкономить метр провода, но рассеивает в два раза больше энергии на диодах.

    Схема с нулевой точкой более экономична, но требует наличия двух совершенно симметричных вторичных обмоток. Асимметрия по количеству витков или расположению может привести к насыщению магнитопровода.
    Однако именно схемы с нулевой точкой используются, когда требуется получить большие токи при малом выходном напряжении. Тогда, для дополнительной минимизации потерь, вместо обычных кремниевых диодов, используют диоды Шоттки, на которых падение напряжения в два-три раза меньше.

    Пример.
    Выпрямители компьютерных блоков питания выполнены по схеме с нулевой точкой. При отдаваемой в нагрузку мощности 100 Ватт и напряжении 5 Вольт даже на диодах Шоттки может рассеяться 8 Ват.
    100 / 5 * 0,4 = 8 (Ватт)
    Если же применить мостовой выпрямитель, да ещё и обычные диоды, то рассеиваемая на диодах мощность может достигнуть 32 Ватт или даже больше.
    100 / 5 * 0,8 * 2 = 32 (Ватт).
    Обратите внимание на это, когда будете проектировать блок питания, чтобы потом не искать, куда исчезла половина мощности.


    В низковольтных выпрямителях лучше использовать именно схему с нулевой точкой. Тем более что при ручной намотке можно просто намотать обмотку в два провода. Кроме этого, мощные импульсные диоды недёшевы.


    Как правильно подключить импульсный блок питания к сети?

    Для наладки импульсных блоков питания обычно используют вот такую схему включения. Здесь лампа накаливания используется в качестве балласта с нелинейной характеристикой и защищает ИБП от выхода из строя при нештатных ситуациях. Мощность лампы обычно выбирают близкой к мощности испытываемого импульсного БП.
    При работе импульсного БП на холостом ходу или при небольшой нагрузке, сопротивление нити какала лампы невелико и оно не влияет на работу блока. Когда же, по каким-либо причинам, ток ключевых транзисторов возрастает, спираль лампы накаливается и её сопротивление увеличивается, что приводит к ограничению тока до безопасной величины.

    На этом чертеже изображена схема стенда для тестирования и наладки импульсных БП, отвечающая нормам электробезопасности. Отличие этой схемы от предыдущей в том, что она снабжена разделительным трансформатором, который обеспечивает гальваническую развязку исследуемого ИБП от осветительной сети. Выключатель SA2 позволяет блокировать лампу, когда блок питания отдаёт большую мощность.


    А это уже изображение реального стенда для ремонта и наладки импульсных БП, который я изготовил много лет назад по схеме, расположенной выше.


    Важной операцией при тестировании БП является испытание на эквиваленте нагрузки. В качестве нагрузки удобно использовать мощные резисторы типа ПЭВ, ППБ, ПСБ и т.д. Эти «стекло-керамические» резисторы легко найти на радиорынке по зелёной раскраске. Красные цифры – рассеиваемая мощность.


    Из опыта известно, что мощности эквивалента нагрузки почему-то всегда не хватает. Перечисленные же выше резисторы могут ограниченное время рассеивать мощность в два-три раза превышающую номинальную. Когда БП включается на длительное время для проверки теплового режима, а мощность эквивалента нагрузки недостаточна, то резисторы можно просто опустить в воду.

    Будьте осторожны, берегитесь ожога!

    Нагрузочные резисторы этого типа могут нагреться до температуры в несколько сотен градусов без каких-либо внешних проявлений!

    То есть, ни дыма, ни изменения окраски Вы не заметите и можете попытаться тронуть резистор пальцами.

    Как наладить импульсный блок питания?

    Собственно, блок питания, собранный на основе исправного электронного балласта, особой наладки не требует.
    Его нужно подключить к эквиваленту нагрузки и убедиться, что БП способен отдать расчетную мощность.
    Во время прогона под максимальной нагрузкой, нужно проследить за динамикой роста температуры транзисторов и трансформатора. Если слишком сильно греется трансформатор, то нужно, либо увеличить сечение провода, либо увеличить габаритную мощность магнитопровода, либо и то и другое.
    Если сильно греются транзисторы, то нужно установить их на радиаторы.
    Если в качестве импульсного трансформатора используется домотанный дроссель от КЛЛ, а его температура превышает 60… 65ºС, то нужно уменьшить мощность нагрузки.
    Не рекомендуется доводить температуру трансформатора выше 60… 65ºС, а транзисторов выше 80… 85ºС.

    Каково назначение элементов схемы импульсного блока питания?

    R0 – ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.
    VD1… VD4 – мостовой выпрямитель.
    L0, C0 – фильтр питания.
    R1, C1, VD2, VD8 – цепь запуска преобразователя.
    Работает узел запуска следующим образом. Конденсатор C1 заряжается от источника через резистор R1. Когда напряжения на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор отпирается сам и отпирает транзистор VT2, вызывая автоколебания. После возникновения генерации, прямоугольные импульсы прикладываются к катоду диода VD8 и отрицательный потенциал надёжно запирает динистор VD2.
    R2, C11, C8 – облегчают запуск преобразователя.
    R7, R8 – улучшают запирание транзисторов.
    R5, R6 – ограничивают ток баз транзисторов.
    R3, R4 – предотвращают насыщение транзисторов и исполняют роль предохранителей при пробое транзисторов.
    VD7, VD6 – защищают транзисторы от обратного напряжения.
    TV1 – трансформатор обратной связи.
    L5 – балластный дроссель.
    C4, C6 – разделительные конденсаторы, на которых напряжение питания делится пополам.
    TV2 – импульсный трансформатор.
    VD14, VD15 – импульсные диоды.
    C9, C10 – конденсаторы фильтра.

Еще на эту тему:

Скачать Driver Sweeper – программа для удаления драйверов из OC Windows Скачать программу для удаления драйверов карты Скачать Driver Sweeper – программа для удаления драйверов из OC Windows Скачать программу для удаления драйверов карты
Выкидывает на рабочий стол Sniper Elite V2 Что делать если лагает sniper elite 3 Выкидывает на рабочий стол Sniper Elite V2 Что делать если лагает sniper elite 3
Поиск похожей фотографии в интернет Поиск похожей фотографии в интернет
