Антенна для дачи из пивных банок. Как сделать антенну из пивных банок для телевизора. Самодельная антенна. Видео

Как ни странно, но иной раз устройство, сделанное своими руками из подручных средств более действенно, чем специальное приспособление. Это касается телевизионных антенн. Все мы сталкивались с плохим приемом транслируемых каналов. Залезали на крышу, пытались направить в нужную сторону стационарную антенну – результат нулевой. Это, в основном, касается жителей частного сектора или приусадебных участков в небольших населенных пунктах.

И редко кто задумывался, что кардинально исправить ситуацию возможно, имея на руках пустые жестяные пивные банки. И удовольствие получил, и с толком использовать можно. Буквально за считанные минуты, обладая минимальными знаниями и опытом, можно стать счастливым обладателем настоящей ТВ-антенны, которая по качеству не уступает промышленным образцам.

Многие не задумываются, каким образом показывает телевизор, и что ему для этого нужно. Мы просто сидим напротив него и наслаждаемся любимыми фильмами или аналитическими передачами. Однако возникают моменты, когда, будучи на природе, очень хочется посмотреть футбольный матч любимых команд, а улавливающее устройство при себе отсутствует. Такая ситуация может произойти и на даче, и в центре города, когда провод либо сносит ветром, либо его отрезают злостные хулиганы. Необходимо быстро отреагировать на серьезную ситуацию и найти правильный выход. Чтобы не пропустить футбол, нужно иметь при себе несколько алюминиевых банок. И не важно, с каким содержимым: пивом, лимонадом, безалкогольным или слабоалкогольным напитком. Подойдут любые.

Еще в древности греки усики насекомых называли антеннами. И не удивительно, ведь у них много общего, как показала практика. Благодаря таким усикам живые существа улавливали сигналы, тем самым понимая, что вокруг них происходит. Задача телевизионных антенн практически такая же: ловить радиоволны и усиливать их.

Улавливающие устройства разделяются на два вида:

• комнатные;
• наружные.

Наружная самодельная антенна

Наружная антенна представляет собой провод, который одним концом подсоединен к телевизору, а вторым – выходит на крышу. Специалисты сходятся во мнении, что чем длиннее кабель, тем качественнее прием. Принимающие комнатные устройства разнятся формой. Самыми востребованными являются подставки с двумя ответвлениями, которые визуально напоминают усики насекомых.

Если принято решение сделать своими руками антенну из пивных банок, стоит позаботиться об их приобретении. Иной раз большого выбора нет, и приходится довольствоваться тем, что есть в магазине либо уже в мусорном ведре. Однако, необходимо знать следующее. Банки могут быть как полностью алюминиевыми, так и с жестяными вставками. Это может повлиять на способ крепления кабеля к ним. Алюминий практически не поддается пайке, поэтому прибегают к помощи саморезов. Жестянки – другое дело. Несколько движений паяльником и приемное устройство готово к использованию. Наличие либо отсутствие железных элементов можно определить, используя магнит. Алюминий притягиваться не станет, а жесть – притянется.

Стоит отметить, что чем больше объем банки, тем лучше прием. Поэтому необходимо остановить свой выбор на литровых экземплярах. При их отсутствии можно довольствоваться поллитровыми или даже 0,25 мл. Если пивных банок не достать, в ход могут пойти алюминиевые старые кастрюли.

Кабель можно найти:

• плоский двухжильный;
• коаксиальный, включающий в себя жилу и экран.

При наличии вариантов, стоит остановить свой выбор на коаксиальном, который лучше всего подходит для этих целей. При этом такой кабель необходимо с одного конца разделить отдельно на жилу (центральный проводник), и отдельно на экран.

Держатель может представлять собой обычную палку. По длине она должна вмещать две банки плюс расстояние между ними около 10 сантиметров. Подойдет вешалка для кофт и курток. Такая конструкция легко вешается на карниз, крепится к стеллажным полкам либо подвешивается к экзотическим оленьим рогам (при их наличии).

Крепление под антенну может быть самым элементарным

Стоит отметить, что самым оптимальным местом размещения приемного устройства считается непосредственная близость к окну. Прием будет намного лучше, чем при антенне, находящейся глубоко в доме.

Для изготовления простой антенны с использованием пустых пивных банок понадобится всего минут 10 – 15. Однако стоит запастись следующими инструментами и материалами:

• пивными банками в количестве двух штук. Причем по объему они могут быть поллитровыми, 0,75 мл либо литровыми. Можно довольствоваться и меньшими объемами;
• изоляционной лентой либо скотчем;
• шурупами – саморезами (2 штуки);
• антенным кабелем;
• штекером;
• палкой (тремпелем);
• отверткой;
• паяльником с канифолью или оловом.

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

1. Прежде нужно определиться с длиной кабеля. На этот показатель влияет предполагаемое место размещения будущего приемного устройства. Можно устанавливать антенну изнутри помещения, возле окна либо в непосредственной близости к телевизору. Можно вынести конструкцию на улицу и устанавливать на крыше. Как правило, длина кабеля составляет от полутора до пяти метров.
2. Один конец кабеля оснащается штекером, второй конец освобождается от внутренней жилы где-то на расстоянии от 5 до 10 сантиметров.



   Как зачистить телевизионный кабель

3. Оплетка расплетается и скручивается особняком от главной жилы.

4. Оплетка ни в коем случае не должна касаться главной жилы. При этом оставляется 2 см изоляционного пластикового слоя.
5. Готовятся пивные банки - их нужно опустошить. Пустые банки тщательно промываются водой, хорошо высушиваются.

6. Подсоединяем чистые сухие банки к кабелю, используя один из выбранных способов.

7. В основном телевизионная антенна готова к применению. Дело осталось за малым – соорудить конструкцию. В ход могут пойти любые рейки, небольшие дощечки, тремпель (плечики), пластиковые трубки. К этим нехитрым держателям при помощи скотча либо изоленты приматываем наши пивные банки. Промежуток между банками выбирается экспериментальным способом. Подключаем вновь созданную антенну к телевизору. Непрочно крепим банки и начинаем их двигать по планке (доскам, палкам) и ждем, когда сигнал станет самым оптимальным. Как только «поймали» лучший сигнал, приматываем банки серьезно. Минимальное расстояние, с которого стоит начинать движение банок, различное, в зависимости от объема. При наличии 0,75 литровых банок движение начинается с расстояния 7,5 см. Чтобы было удобно двигаться по комнате с кабелем, его стоит примотать к той же палке, используя изоляционную ленту либо обычный скотч.

8. Телевизионная антенна готова. Последний штрих – воткнуть ее в гнездо телевизора, определить ей оптимальное место дислокации и смотреть передачи в качественном изображении.

Полезные видео-инструкции по изготовлению антенн из банок:

Диапазон приема антенны

Стоит отметить, что банки из-под пива – самый доступный материал для изготовления телевизионной антенны. Однако, такое приемное устройство имеет и определенные недостатки, к которым относится, прежде всего, реальное отсутствие возможности принимать сигналы на дециметровых волнах. Метровый диапазон такие антенны не потянут по своим характеристикам. Технология создания антенны из пивных банок подходит и для создания аналогичных устройств из металлических трубочек. Но вначале необходимо определиться с частотой вещания. Этот показатель имеет прямое отношение к размерам металлических цилиндров. Полоса вещания происходит на частотах от 50 до 230 мГц и подразделяется на 12 каналов.

Частота оказывает влияние также на длину вибраторов и размер кабеля для приемного устройства. Частота в 50 мГц предполагает длину вибратора в 271 – 276 сантиметров, а также соотношение провода 286 сантиметров к 95 сантиметрам.

Прежде чем приступить к изготовлению телевизионной антенны из пивных банок своими руками, нужно определиться изначально, где у антенны будет постоянное место дислокации. При выборе места на открытом воздухе, стоит позаботиться, чтобы сильные порывы ветра и неблагоприятные погодные условия не оказывали негативного воздействия на работу приемного устройства. Несмотря на то, что алюминий не боится коррозии, все же нужно покрыть его поверхность соединением цапон – лака.

Цапон-лак

Некоторые прибегают к более действенным мерам, создавая что-то наподобие чехла. Для этого потребуется обычная пластиковая бутылка. Предпринимаются следующие шаги:

1. При помощи острого предмета у бутылки отрезаются горлышко и дно.
2. В том месте, где выходит кабель, проделывается отверстие.
3. После подсоединения кабеля отверстие обрабатывается при помощи горячей воды.

Не только пивные банки, изготовленные из алюминия, применяются для создания телевизионного приемного устройства. Можно взять за основу иные жестянки, например, из-под консервированного горошка, маслин или оливок, бобовых. Их использовать намного удобнее, так как они поддаются пайке. Однако основным недостатком является возможность проявления ржавчины при большой влажности. Об этом стоит знать и учитывать при изготовлении антенного устройства.

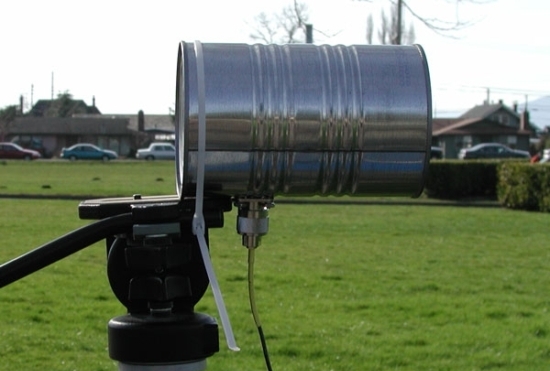

Из жестяных банок также можно изготавливать антенны

Чтобы создать антенну, нужно:

1. полностью срезать крышку;
2. при наличии на банке лакового покрытия либо красящих веществ, следует тщательно ее очистить от них;
3. к первой баночке припаивается жила, ко второй – экран;
4. полученное устройство прикрепляется к палке и фиксируется при помощи скотча либо изоленты.

Полезная информация!

Чтобы дождевая водичка не скапливалась внутри банок, стоит в той стороне, которой банки направлены к земле, сделать несколько отверстий.

Чтобы собственноручно создать антенну из такого материала, следует иметь в наличии:

• кабель телевизионный;
• трубы, изготовленные из стали, алюминия, латуни, меди;
• полосы металлические;
• текстолит;
• штангу.

Из вышеуказанного материала можно соорудить вполне серьезное устройство. Принцип сборки практически ничем не отличается от баночного варианта. Определимся с порядком действий:

1. Берутся трубки и их концы расплющиваются.
2. На кусочке текстолита располагаются два цилиндра, расстояние между которыми должно составлять около 7 сантиметров.
3. К металлическим полосам они крепятся с использованием хомутов.
4. Что касается провода, то его припаивают таким же образом, как и при использовании пивных банок.
5. Участок спайки лучше всего обработать нитролаком, эпоксидной смолой либо силиконом.
6. Антенна тщательно крепится к штанге.
7. Берется свободный конец провода и к нему припаивается разъем, который после вставляется в гнездо телевизора.

Заключение

Существует технология изготовления полезных вещей собственными руками, не тратя значительные средства и много свободного времени. Речь идет, в том числе, об использовании банок из-под пива для создания принимающего устройства. Можно потратить четверть часа и наслаждаться телевизионными программами достойного качества.

Как сделать антенну из пивных банок: пошаговая инструкция с фото и видео

Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

Антенны для телеприемника можно разделить на несколько типов.

1. Всеволновая антенна – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
2. Логопериодическая диапазонная антенна также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
3. Дециметровая антенна . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

Всеволновая антенна

Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

Из двух лепестков

На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем. Можно применить и другие .

В форме бабочки

Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

1. Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.



2. Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
3. По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.


4. После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.


5. Придайте отрезкам V-образную форму . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.


6. Соедините все элементы согласно приведенному ниже рисунку.


7. Далее нужно приобрести гнездо для подключения к нему штекера.

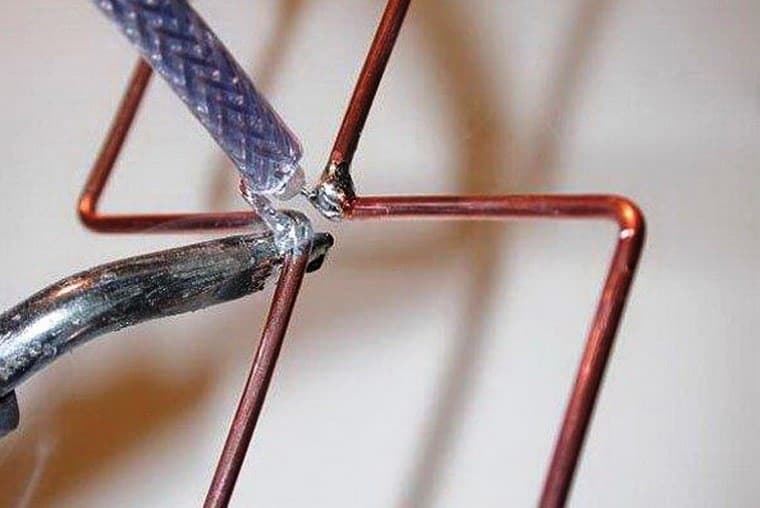

8. Кабель нужно припаять к контактам катушки, как на рисунке.


9. Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.

10. Прикрутите гнездо на дощечку и соедините все элементы.




На этом все — вы сделали антенну для телевизора своими руками.

Из пивных банок

Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам . А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

Также будет необходимо приготовить обычный деревянный тремпель , пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

Для наглядности всего процесса можно посмотреть видео .

Логопериодическая антенна

Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона. Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов . Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

• приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
• также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
• сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
• закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя. Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну. Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

О полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

Антенна из пивных банок

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

Две пустые пивные банки
скотч или изолента
два шурупа-самореза
антенный кабель
штекер
палка
отвертка

Шаг 1

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

Шаг 2

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Не делайте такую антенну за один день, это вредно для печени!

Однажды мне по электронной почте пришло письмо от посетителя сайта Наиля, как оказалось рукодельного домашнего мастера, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В Интернете я не раз сталкивался с описаниями по изготовлению телевизионных антенн из алюминиевых банок от пива, но относился к подобным самодельным антеннам с большим недоверием.

Ведь для того чтобы разработать конструкцию и рассчитать геометрические размеры антенны необходимо знать теоретические основы техники СВЧ и методику расчета. После разработки и изготовления телевизионной антенны нужно ее настроить и определить с помощью дорогостоящих измерительных приборов, насколько реальные технические характеристики антенны соответствуют заданным параметрам.

В заключение необходимо провести испытания в реальных условиях. Только после проведения перечисленных работ можно судить о целесообразности применения телевизионной антенны в тех или иных условиях приема телевизионного сигнала. Такая работа по силам только коллективу высококвалифицированных радиоинженеров. Достоверную информацию о качестве работы телевизионной антенны из пивных банок найти в Интернете не представилось возможным.

Наиль уже принимал в своем дачном домике телевизионный сигнал с помощью сделанной своими руками антенны из двух пивных банок по чертежам, взятых из Интернета. Антенна была установлена внутри дачного домика. Хорошо телевизор показывал только три цифровых телевизионных канала вместо доступных для приема тридцати.

В надежде сэкономить средства и получить возможность смотреть все тридцать каналов Наиль решил изготовить многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Наиля возник ряд вопросов, за ответами на которые он обратился ко мне. Я согласился ему помочь, так как представилась возможность получить ответ на интересующий многих вопрос: Антенна из пивных банок это миф или реальность?

Изготовление мачты для телевизионной антенны

Поднять антенну на высоту можно установив ее на крыше дачного домика или на отдельно стоящую мачту. Наиль решил не портить кровлю, и установить антенну на изготовленную своими руками мачту, закрепленную на стене дачного домика.

Опорный и удерживающий мачту в вертикальном положении кронштейны были с помощью электродуговой сварки сделаны из стальных отрезков уголков, трубы и листового материала.

На этой фотографии показан внешний вид снизу готового для установки опорного кронштейна. Для опоры мачты в вертикальном направлении ко дну цилиндра приварен подпятник. Получился стакан. Для стока воды при выпадении осадков в дне стакана сделано отверстие. Для фиксации мачты на боку стакана были сделаны два отверстия, на которые соосно наварены гайки. Закрутив болты в гайки можно зажать трубу мачты в стакане и тем самым исключить ее вращение при воздействии ветра на антенну.

Один из фиксирующих мачту ботов с накрученной на него гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае попадании молнии в мачту. Молниеотвод, направляя электрический ток от молнии в землю, защищает телевизор от серьезной поломки, исключая попадание высокого напряжения молнии на его антенный вход.

Удерживающий верхний кронштейн изготовлен такой же конструкции, но без подпятника и приваренных гаек. На мой взгляд, реализованная Наилем конструкция крепления мачты получилась простой, функциональной и очень надежной.

Мачта сделана из стальной трубы длиной около 2,5 метров, что позволит, с учетом высоты крепления кронштейнов на домике, поместить антенну на высоте более 4 метров над уровнем земли. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала с телевышки на антенну из пивных банок. Для крепления антенны на мачте к ней были приварены два болта с резьбой.

На фотографии представлена готовая для установки мачта. На болтах с помощью гаек закреплены хомуты для крепления антенны из пивных банок. Для хорошего прилегания и надежного крепления антенны к мачте на хомуты установлены резиновые прокладки.

Изготовление антенны из пивных банок

На основании рекомендаций, приведенных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок. Авторы статей утверждают, что это оптимальное количество банок для антенны, обеспечивающее хорошее согласование по волновому сопротивлению с кабелем и такая антенна, за счет суммирования ЭДС с пар банок, имеет даже неплохой коэффициент усиления. Геометрические размеры антенны я не привожу по причине, изложенной в конце статьи.

Для обеспечения расположения банок относительно друг друга на заданном расстоянии из пластиковых труб было изготовлено основание, показанное на фотографии.

На основании с помощью трех колец изолирующей ленты были закреплены восемь пивных банок. Электрическое соединение между банками было выполнено с помощью двух одножильных проводов для электропроводки в изоляции методом пайки.

Одним проводом желтого цвета с зеленой полосой были соединены между собой верхняя левая банка, две правых средних и левая нижняя. Вторым проводом белого цвета соединены между собой остальные банки. Работа антенны проверялась также при соединении всех левых банок к одному проводу, а правых к другому.

Телевизионный кабель центральной жилой был припаян к проводу белого цвета, а медная его оплетка к проводу желтого цвета. Фольга осталась свободной.

После сборки антенны из пивных банок она была закреплена с помощью хомутов саморезами на мачте и для красоты окрашена из баллончика серебристой краской.

Мачта с антенной из пивных банок, была установлена в кронштейны. Осталось только точно направить антенну на телевышку, оценить количество принимаемых телевизионных каналов и качество транслируемых телепередач.

Заключение Наиля о работе телевизионной антенны
сделанной из пивных банок

Проверка работы антенны из восьми пивных банок показала, что вместо ранее нормально показывающих 3 телевизионных каналов телевизор стал показывать 6 и еще 13 в черно-белом изображении. Изменение схемы соединения банок (все левые банки были соединены между собой и далее к центральной жиле, а все правые к экранирующей оплетке) на результат работы антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте принимала больше каналов, чем новая из 8 пивных банок.

Купил и установил на мачту антенну промышленного изготовления Локус 25.62 и теперь телевизор в цифровом качестве показывает 30 каналов! Все члены моей семьи счастливы, хотя жаль, что мой эксперимент не удался!!!

Если нужно срочно из подручных материалов сделать телевизионную антенну для приема нескольких каналов, то антенна из двух банок вполне подойдет. Если хочется смотреть все доступные телевизионные каналы в цифровом качестве, то советую купить антенну промышленного изготовления или изготовить самостоятельно телевизионную антенну, проверенную временем.

Выражаю огромную благодарность Наилю за присланные фотографии и результаты эксперимента.

Бывает такое, что штатная телевизионная антенна плохо принимает ТВ сигнал из-за удалённости от телевышки или плохого качества самой антенны, в таких случаях нас может выручить самодельная телевизионная антенна из пивных банок. Такая конструкция очень простая и изготавливается за несколько минут из подручных материалов и для этого не нужно никакого особого опыта в технике. Такая ТВ-антенна из пивных банок подойдёт для приёма как аналогового так и цифрового вещания и в случае последнего наша антенна будет принимать лучше, чем телескопическая которая входит в зачастую в комплект приёмника цифрового ТВ.

Для того чтобы сделать ТВ-антенну из пивных банок нам понадобится:

• 2 пивные банки, желательно по 0,75-1л но подойдут также и 0,5л;
• Скотч или изолента;
• Деревянная вешалка или подходящая рейка, доска, пластиковая трубка;
• Паяльник с канифолью и оловом (не обязательно);
• 1,5-5 метров антенного кабеля;
• 2 самореза типа «клоп»;
• Отвёртка.

Как сделать антенну для телевизора своими руками, пошаговая инструкция:

Для начала выберите кабель нужной Вам длины, всё зависит от того где будет размещаться антенна, внутри помещения или снаружи на мачте. Возле окна или возле самого телевизора. После этого на один конец кабеля насаживаем штекер, а на втором освобождаем внутреннюю жилу, сантиметров на 5-10, при этом оплётку расплетаем и скручиваем отдельно от центральной жилы. Следите за тем, чтобы оплётка не соприкасалась с центральной жилой, можно оставить от 1 см до 2-х изоляционный пластиковый слой.

Подготовим наши пивные банки, для этого промоем их в горячей воде и высушим, затем у нас есть несколько способов подсоединения банок к кабелю. Первый – это припаять центральную жилу кабеля к верхней части (там, где открывашка) к одной банке и также к другой пивной банке припаиваем оплётку, здесь стоит отметить, что припаять кабель к алюминиевой пивной банке обычной канифолью довольно тяжело при этом нужно зашкурить место пайки наждачной бумагой но лучше взять активный флюс, такой как ЛТИ-120. Второй – завинчиваем отвёрткой саморезы в одну и вторую банку, не докручивая до шляпки пару миллиметров и приматываем концы ТВ кабеля к этим саморезам по такому принципу как и в первом способе, затяните теперь саморезы сильнее. И третий способ – это самый простой, если на банках остались хвостики- открывашки то можно концы кабеля намотать прямо на них.

ТВ-антенна из пивных банок практически готова. Теперь возьмём деревянную вешалку или же любую рейку или небольшую доску, пластиковую трубку и с помощью скотча или изоленты приматываем пивные банки к ней. Расстояние межу банками нужно подобрать экспериментальным путём подключив нашу ТВ-антенну к телевизору и двигая банки вдоль доски, когда сигнал будет самый лучший приматываем банки в этом месте «навечно». Для начала при настройке расстояния можно взять за такой ориентир: для банок с объемом 0,75л подходит расстояние в 7,5 см. Для того чтобы кабель не оторвался при активном использовании антенны, когда будете перемещать её для того чтобы поймать наилучший сигнал то кабель лучше с помощью скотча или изоленты прикрутить к той же доске или вешалке.

Всё, теперь наша ТВ антенна из пивных банок созданная своими руками готова. Осталось втыкнуть её в антенное гнездо телевизора и подобрать ей самое лучшее для приёма телевизионных станций место и наслаждаться просмотром ТВ передач.

Фантазии людей по поводу построения баночных антенн нет предела и Вы можете посмотреть варианты готовых конструкций подобных ТВ антенн на фотографиях ниже.
