5 я категория витой и 5e отличие. Что такое витая пара? Категории кабеля витая пара

Кабель витая пара – это одна или несколько пар скрученных между собой с заданным шагом изолированных проводов помещенных в общую пластиковую оболочку.

При организации кабельных или локальных сетей в быту и небольших офисах о категории сетевого кабеля можно не задумываться, так как на небольших расстояниях и малых скоростях передачи информационных данных этот вопрос не актуален. Сети можно делать практически из любого кабеля, вилок и розеток RJ45, которые предлагает рынок.

В настоящее время для создания компьютерных сетей, как правило, используется неэкранированный кабель витая пара категории CAT5, как недорогой и обеспечивающий достаточную для потребителя скорость передачи данных. Кабель витых пар категории CAT5 Вы видите на фотографии.

Категории lan кабеля витая пара классифицированы в спецификации EIA/TIA-568 и в международном стандарте ISO 11801. В России действует два госта ГОСТ Р 53246-2008 (копия американского ANSI/TIA/EIA-568B) и ГОСТ Р 53245-2008 (разработан на основе технического регламента одного из крупных производителей кабелей витых пар). На странице я привел только часть информации из документов, которая поможет создать компьютерную сеть со знанием дела.

Если вы определились с категорией кабеля витая пара, то можете приобрести его в магазине Lan-art , оставив онлайн заявку на доставку в любую точку России и стран СНГ.

Виды экранирования кабеля витая пара

Конструкцию lan кабеля витая пара обуславливает требуемая скорость передачи данных. Кабель бывает неэкранированный, экранированный и обозначается следующим образом.

Экран выполняет сразу две задачи, снижает излучение электромагнитных полей самими витыми парами в окружающее пространство и защищает их от внешних электромагнитных полей. Экранированный utp кабель применяется исключительно при прокладке магистральных линий и в производственных помещениях с большими электромагнитными полями. В быту и офисах, как правило, используется не экранированный кабель UTP.

Виды жил кабелей витая пара

Жилы витых пар в lan кабелях бывают двух видов, из одиночного проводника и многожильные. Диаметр жил в одножильных витых парах составляет 0,51 мм. Кабели с одножильными проводниками применяют для монтажа сетей в коробах, кабель - каналах и по стенам. К тому же его легче монтировать в коммуникационных приборах.

С многожильными проводниками кабель применяют только там, где он может подвергаться частым изгибам, например, соединять компьютер с розеткой стандарта RJ, их еще называют патч-кордами. Затухание сигнала в кабеле из многожильных витых пар больше, чем у кабеля, сделанного из одножильных проводников. Для обжатия многожильных витых пар нужны специальные коннекторы 8P8C стандарта . Они отличаются тем, что зубцы в ламелях разведены в стороны, как у пилы.

Цвет оболочки кабеля витая пара в зависимости от назначения

Оболочка utp кабеля витая пара, как правило, изготавливается из поливинилхлорида с добавлением мела для хрупкости при зачистке и бывает разных цветов, которые обозначают область применения.

Маркировка кабеля витая пара

По форме lan кабель витая пара бывают круглый и плоский. На оболочке кабеля через каждый метр или фут (0,3 м) наносится маркировка, в которой указан производитель, категория кабеля, метраж и другая информация. Это позволяет определять протяженность проложенной линии без линейки.

Как видно из маркировки на фото, данный кабель предназначен для работы при температуре окружающей среды до 75°С, UTP – без экранирования, 4PR – имеет 4 витые пары, EIA/TIA-568 – соответствует спецификации EIA/TIA-568, метки на кабеле в футах.

Внутри оболочки, параллельно витым парам часто можно встретить капроновую нить, которая служит для повышения механической прочности кабеля в целом, а также позволяет разрезать вдоль оболочку при разделке кабеля без повреждения витых пар. Для этого нужно на пару сантиметров освободить витые пары от оболочки, взяться за нить и потянуть ее в обратную сторону. Оболочка легко прорежется вдоль кабеля. Эту нить еще называют разрезной.

Категории кабеля витая пара

По мере совершенствования технологических возможностей количество категорий увеличивалось, и в настоящее время достигло семи. Главным критерием для отнесения utp кабеля к одной из категорий является его скоростные возможности по передаче информационных данных. Скорость измеряется, в Мбит/сек. Чем число больше, тем больший объем информации способен пропустить кабель витых пар в единицу времени.

Витые пары в lan кабеле имеют волновое сопротивление 100±25 Ом, все дополнительные соединения , в том числе и скрутки, вносят изменение в величину сопротивления, что снижает скорость передачи данных. Особенно актуально влияние на протяженных участках сетей.

В настоящее время на практике повсеместно для построения локальных сетей и Интернет применяется lan кабель витая пара категории САТ5е, данные передаются, как правило, только по 2 парам , оранжевого и зеленого цвета.

Кабель витая пара шестой категории CAT6

Кабель витых пар шестой категории CAT6 легко отличить от кабеля пятой категории, даже не разбираясь в маркировке.

На фотографии видно, что пары проводов в кабеле витая пара шестой категории CAT6 свиты с более частым шагом и по центру кабеля имеется, в отличие от кабеля CAT5, дополнительная изоляция между парами. Такая конструкция позволяет снизить перекрестные помехи и тем самым увеличить скорость передачи информационных данных.

На данный момент в локальных сетях (стандарт Gigabit Ethernet 1000BASE-T) используется кабель типа UTP, он же «витая пара» (на английском - UTP, unshielded twisted pair), состоящей из 8 жил.

Состоит из четырех пар особо скрученных в спираль покрытых изоляцией проводков, по которым передается цифровой сигнал в локальной сети, структурированных кабельных системах, системах безопасности и видеонаблюдения, и даже телефонии (слаботочка одним словом).

Кабель, он же патч-корд, обжимается кусачками, с надетыми розетками на 8 пин тип RJ-45 для локалки или на 5 пин RJ-11 для телефонов (в основном используются два в лапше). Так какая же максимальная длина?

Обжатие патч-кордов 5 категории

Процесс зажатия кусачками розетки на проводе называется обжимом, раньше назывался распайкой. В крайних случаях, вместо кусачек, можно взяв плоскую (шлицевую отвертку), которую придется установить шлицем на впадину и ударив молотком, при должной сноровки можно получить тот же результат, что и при использование кусачек (кримпер).

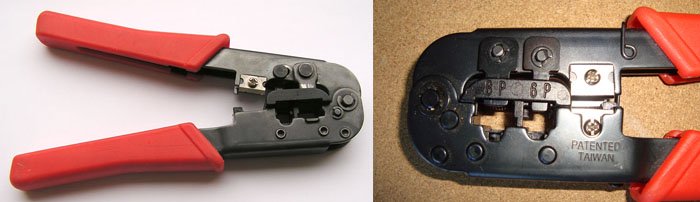

Обжимной инструмент (кримпер)

Ну и как выглядит обжимной инструмент "кримпер" - он же кусачки или обжимник.

Забивка в 110 тип - Krone

Так же, если кабель разводится под розетки то его забивают инструментом типа такого: сенсорный инструмент Krone LSA-PLUS 6417 2 055-01 то, тогда забивается аналогично, только на две стороны, и по разметке модуля.

Стандарты TIA/EIA-568A, TIA/EIA-568B

На данный момент есть два стандарта обжима «витой пары» для 8-контактных разъемов RJ-45: TIA/EIA-568A и TIA/EIA-568B, отличающиеся положением 4 из 8 жил. Так вот, выбор здесь достаточно простой.

СтандартTIA/EIA-568A

Образец обжатия ашки.

Стандарт TIA/EIA-568B

Ну, а это соответственно, бэшка.

Перекрёстный кабель (crossover cable), перевернутый/обратный патч-корд.

Если локальная сеть состоит только из двух устройств (компьютер соединен с компьютером, или компьютер подключен к принтеру или к сканеру), соединение между ними, то с одной стороны ставим TIA/EIA-568A (ашку), а с другой TIA/EIA-568B (бэшку). Его еще раньше называли кросс-овер, (не машина), или обратный/перевернутый патч-корд.

Соединение через коммутатор

Когда все компьютеры в офисе или дома воткнуты в роутер, маршрутизатор, или свитч (выберите, что понравилось), то лучше выбрать один из двух на обоих хвостовиках. Мнений будет масса, но чаще всего ставят бэшку, исключение в том случае, если до вас кто то уже развел сеть на А, тогда чтобы не городить огород лучше остальное сделать так же. Хотя современные свитчи научились определять сигнал самостоятельно.

Максимальная длина пятой категории для локальной сети

Мнения, что стандарты для разных длин кабеля, кроме как заблуждениями, прокомментировать сложно - технически одно и тоже. По спецификации на 5 категорию, на дистанции около 100 метров можно запустить 100 мегабит, а если хорошим кабелем, типа такого, как кабель AMP 57535-5 UTP Cat.5e Box 305m 5YW , то удалось завесить на 117 метрах, ну и свитч, соответственно подороже D-Link.

Организация Electronic Industries Alliance (EIA) рекомендует, стандартизирующую сеть на витой паре использовать стандарт TIA/EIA-568A, а вариант TIA/EIA-568B предусматривает для совместимости с некоторыми типами оборудования.

Между тем, на практике большинство компаний использует стандарт TIA/EIA-568B, поскольку он совпадает с широко распространенным ранее стандартом AT&T 258A. Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают.

Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

CAT1 (частотная полоса - 0,1 МГц).

Одну пара и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель (у нас был до лапши, чаще всего круглый), который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скручивания. Не подходит для современных систем и имеет большое влияние помех.

CAT2 (частотная полоса - 1 МГц).

Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей.

Обладает скоростью передачи данных до 4 Мбит/с. Не годиться для построения современных сетей.

CAT3 (частотная полоса - 16 МГц. Класс «С»).

Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.

CAT4 (частотная полоса - 20 МГц).

В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.

CAT5 (частотная полоса - 100 МГц. Класс «D»).

Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.

CAT5e (частотная полоса 125 МГц).

Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.

CAT6 (частотная полоса 250 МГц. Класс «E»).

Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до до 10 Гбит/с протяженностью не более 55 метров. CAT6a (частотная полоса 500 МГц. Класс «EA«). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.

CAT7 (частотная полоса 600 - 700 МГц. Класс «F»).

Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).

CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA«).

Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

В разных сферах радиоэлектроники и компьютерной техники для передачи высокочастотных сигналов необходима . И чтобы определиться с выбором той или иной маркировки провода, необходимо хотя бы немного ориентироваться в их физических и технических параметрах. Нижеприведённая статья предназначена для ознакомления с категориями LAN-кабелей.
Следует отметить, что все виды LAN-кабелей классифицированы. И каждая категория таких проводов предназначена для определённых сфер применения. Для начала нелишне заметить, что существуют неэкранированные и экранированные витая пара. Среди первых можно выделить маркировку UTP, а в сфере экранированных — категории FTP и STP.
Наиболее востребованные среди провайдеров модели - 4, 4. А так же стоит отметить что сейчас идет замещение UTP 4 Cu, на UTP 4 CCA ("омедненка"). Однако существуют и другие характеристики коаксиальных кабелей и проводов, определяющие их назначение и обозначение.

Различия по техническим параметрам
Коаксиальные кабели классифицируются также по скорости передачи информационных данных. Такие параметры измеряются в Мегабит/сек. А категории кабелей обозначаются аббревиатурой CAT, к которой дописывается цифра от 1 до 7. Например, шнуры ниже CAT-5, широко распространённые в телефонии и радиосвязи, имеет низкую скорость передачи информации. Поэтому для компьютерной техники и видеосвязи они непригодны.
В настоящее время широко используются интернет-кабели, имеющие обозначения CAT-5 и выше. Следует отметить, что чем больше число, стоящее после аббревиатуры CAT, тем у кабеля выше потенциальная скорость передачи информационных данных и возможная полосная рабочая частота, измеряемая в Мегагерцах. Это не случайность, а закономерный факт, так как цифра, стоящая после CAT, указывает на номер категории. И с возрастанием последней у кабеля должны быть выше качество изолирования проводников и способность к помехоподавлению (XT).
Нижеприведённая таблица послужит хорошим руководством для выбора коаксиального кабеля в каждом конкретном случае. Следует обратить внимание на то, что здесь указаны номинальные технические характеристики кабелей. Поэтому некоторые любители риска могут использовать шнур Cat-5 для устройств со скоростью передачи информации выше 1 гигабита в секунду. Нелишне отметить, что подобные эксперименты могут негативно отразиться на работе оборудования.
Нелишне заметить, что использование кабеля с обозначением Cat-6 не гарантирует передачу информации со скоростью 1 Гигабит/сек. Ведь для этого необходимо иметь соответствующие настройки в сетевой карте, операционную систему, сетевое оборудование и розетки.
Касаясь различий между категориями Cat-5 и Cat-5e, необходимо уточнить, что к шнурам последнего типа применяются более высокие требования по показателям в области перекрёстных помех. В последнее время производители кабелей всё чаще заменяют Cat-5 на Cat-5e, которые именуются ещё 5 Enhanced. Однако других отличий у данных модификаций не имеется.
Маркировка LAN-кабелей Cat-6, работающая на частоте не выше 250 МГц, также подверглась модернизации. Категориям, прошедшим испытания на частоте 500 Мегагерц, была присвоена модификация Augmented Category 6. В последней категории, именуемой также Cat-6a, устранены возможности возникновения внутренних помех. Благодаря этому потенциальная скорость передачи сигналов на значительных расстояниях возросла до 10 Гигабит в секунду.
Различия кабелей по физическим параметрам
Главными механическими свойствами кабеля, повышающими скорость передачи информации и устраняющими помехи, являются частота свивания внутренних проводников (попарно) и качество их изоляции. Впервые помехоподавляющие особенности скрученных изолированных проводов обнаружил американский учёный шотландского происхождения Грейам Белл. Это было почти полтора столетия назад.
За это время наука шагнула далеко вперёд. И теперь витая пара проводников является «краеугольным камнем» для всех коаксиальных кабелей. Открытое Грейамом Беллом явление существенно снижает риск возникновения внутренних и внешних помех. И чем больше витков в паре проводников на единицу длины, тем выше помехоподавляющие свойства кабеля. Поэтому категории Cat-5 и Cat-6 отличаются друг от друга толщиной оплётки и числом витков.
Как правило, у каждой пары проводников в кабелях, маркированных Cat-5(e), на 10 миллиметров приходится 1,5-2 витка, а у категории Cat-6 этот показатель превышает 2. Однако у каждого производителя имеются свои уникальные стандарты, отличные от их конкурентов. Это относится и к наличию в интернет-кабеле нейлоновой нити. Она повышает прочность изделия и упрощает монтажные работы с кабелем. Однако нейлоновая нить присутствует далеко не во всех изделиях. Наиболее часто она встречается в модификациях Cat-5e.
Второе физическое свойство кабеля, повышающее качество передачи сигнала, — толщина оплётки. Чем она больше, тем меньше высокочастотных помех возникает при увеличении частоты. Тонкая оплётка характерна для категории Cat-5e.
Экранирование кабеля: причины и преимущества

С повышением частот, на которых функционирует современная компьютерная техника, помехоподавляющих свойств витых пар в интернет-кабелях стало явно недостаточно. И для повышения качества сигналов витковые пары стали оборачивать фольгой. Такие кабели обычно используются на улицах, вблизи электроподстанций, ЛЭП и других источников высокой частоты. Однако в настоящее время продолжают применяться и модификации, не имеющие экранированных витковых пар. Обычно такие кабели прокладываются внутри квартир и офисов, в местах, защищенных от помехоизлучения.
Среди производителей витой пары имеются такие, которые изолируют содержимое изделий внешним экраном, находящимся сразу под слоем наружной изоляции. Такое преимущественное отличие имеется у маркировки Screened STP cable.
Одножильные и многожильные проводники LAN-кабелей
Проводники, находящиеся внутри витой пары, бывают двух видов: цельными и скрученными. Первый можно назвать одножильным, потому что он представляет собой одну жилу из тонкой медной проволоки. Второй часто именуют многожильным, так как этот проводник выполнен из очень тонких медных проводников, скрученных между собой.
Кабели с цельными проводниками рекомендуется использовать в местах, где первые находятся в неподвижном состоянии. В этом случае данный LAN-кабель будет служить долго и надёжно. В местах, где шнур часто передвигается и изгибается, целесообразно использовать более гибкие кабели с многожильными проводниками.

Ежедневно мы можем в полной мере оценивать все многочисленные преимущества всемирной компьютерной сети, и далеко не последнюю роль в этом играет информационный LAN-кабель. Тот самый, который можно увидеть в большинстве современных офисов – именно он соединяет различные устройства между собой. В широком обиходе этот кабель принято называть витой парой, и на современном рынке представлено несколько типов данного кабеля. В число самых распространенных и популярных среди пользователей входит витая пара 5е UTP. В чем же заключаются особенности этого кабеля и почему его так часто применяют в компьютерных сетях?

Про кабели расскажет специалист компании сетевого оборудования https://e-server.com.ua.

Если необходимо узнать все технические характеристики информационного кабеля, достаточно внимательно рассмотреть его поверхность. Здесь можно увидеть множество цифр и букв, которые расскажут об изделии практически все. И если среди этих "шифров" встретятся обозначения UTP и cat. 5e, то можно смело утверждать, что это неэкранированная витая пара категории 5е. А что скрывается за этими характеристиками – мы и расскажем далее в статье.

Кабель витая пара UTP 5е имеет стандартную структуру провода для передачи данных. Его основным функциональным элементом служат медные проводники. В кабелях 5е категории традиционно используется восемь тонких проводников. Таким образом формируется четыре пары медных проводов, скрученных между собой. Попарное скручивание помогает уменьшить искажения сигнала, проходящего по кабелю. Каждый проводник имеет изоляцию толщиной примерно 0,2 миллиметра. Внешняя оболочка витой пары изготовляется из полипропилена или ПВХ, и толщина ее составляет примерно полмиллиметра.

Сокращение UTP означает "unshielded twisted pair", что переводится как "неэкранированная витая пара". Такой кабель можно прокладывать на участках, на которых отсутствуют какие-либо существенные внешние влияния. Источниками таких влияний могут быть силовые кабели или мощные электрические приборы. Электромагнитные излучения, исходящие от них, искажают сигнал и ухудшают работу системы в целом. И если необходимо проложить кабельную линию в подобных условиях, используется другой тип витой пары – FTP, то есть, экранированный защищенный кабель. Витая пара UTP проще в устройстве, монтаже и дальнейшей эксплуатации.

Кабель витая пара UTP категория 5е относится к самой широко используемой категории информационных кабелей. Категория – это характеристика, описывающая основные возможности кабеля – его рабочую частоту и скорость передачи данных. Сегодня категории с первой по четвертую практически не применяются или используются, но не в компьютерных, а в телефонных сетях. Категория 5е уже много лет сохраняет статус оптимального решения для домашних локальных сетей и небольших офисных телекоммуникационных систем. Рабочая полоса частот кабелей данной категории составляет 125 МГц. Кабель витая пара UTP кат 5е может передавать данные со скоростью до 100 мегабит в секунду, если используются только две пары проводников. При четырех активных парах скорость передачи данных может достигать 1000 Мбит/с. Этих показателей вполне достаточно для большинства сетей со стандартными потребностями.

Витая пара - (англ. twisted pair) — представляет собой кабель, в структуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку. Скручивание проводов одной пары производится с целью увеличения уровня связи между ними. Благодаря чему электромагнитные помехи влияют в равной степени на оба провода, уменьшаются взаимные наводки при передаче дифференциальных сигналов, а также снижается влияние электромагнитных помех от внешних источников.

- (англ. twisted pair) — представляет собой кабель, в структуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку.

Скручивание проводов одной пары производится с целью увеличения уровня связи между ними. Благодаря чему электромагнитные помехи влияют в равной степени на оба провода, уменьшаются взаимные наводки при передаче дифференциальных сигналов, а также снижается влияние электромагнитных помех от внешних источников. Для уменьшения связи между различными парами кабеля, так называемого «периодического сближения проводников различных пар», в кабелях UTP категории 5 и выше провода каждой пары свиваются с различным шагом.

Используется, в основном, как часть СКС - структурированных кабельных систем, а именно для передачи данных в таких компьютерных и телекоммуникационных технологиях, как Arcnet, Ethernet и Token Ring. Данный кабель имеет небольшую стоимость, легко монтируется, а также совместим со многими типами оборудования (для подключения используется разъем 8P8C). Поэтому на сегодняшний день он является лучшим выбором для пользователей любого типа.

Конструкция кабеля

Состоит кабель из:

• Проводник в изоляции,
• Внешняя пластиковая оболочка
• разрывная нить
• защитный экран. (cat.5)и выше

Проводники

В качестве проводников используются как монолитные медные жилы, толщина которых составляет 0.4 - 0.6 мм, так и пучки, состоящие из множества жил. Размеры выражаются либо с помощью привычной для нас метрической системы, либо в соответствии с американскими стандартами калибровки проводов AWG. Например, в обычных четырехпарных кабелях применяются проводники, имеющие диаметр жилы 0.51 мм. По американской системе это будет составлять 24 AWG.

Изоляция проводников

Изоляционный материал обычно изготавливают из поливинилхлорида (английская аббревиатура PVC). Для более качественных кабелей 5-ой категории используется полипропилен, полиэтилен. Кабель наивысшего качества выпускают с изоляцией из ячеистого (вспененного) полиэтилена, обеспечивающего кабель низкими диэлектрическими потерями, или же тефлона. Толщина изоляции проводников составляет — 0,2 мм.

Разрывная нить

Разрывная нить, используемая в кабеле, позволяет добраться до сердечника, не нарушая изоляцию жил. Как правило, данная нить изготавливается из капрона, так как этот материал достаточно прочен и не позволяет кабелю растягиваться.

Внешняя оболочка

В большинстве случаев внешняя оболочка изготавливается из поливинилхлорида с примесью мела. Также при производстве оболочки используются полимеры, не поддерживающие горения и не выделяющие при нагреве галогены (это кабели с маркировкой LSZH). Данный вид кабеля просто незаменим в закрытых областях, где наблюдается циркуляция воздуха от эксплуатируемых систем вентиляции и кондиционирования, и где разрешается использование только кабелей с оболочкой, не поддерживающей горение и не выделяющей дым!

При использовании в разных условиях, к внешней оболочке могут предъявляться особые требования. Так, например, кабель для наружной прокладки обязательно снабжается гидрофобной оболочкой из полиэтилена, которая, может покрываться вторым слоем поверх обычной ПВХ-оболочки. Плюс к этому, возможно заполнение пустоты в кабеле гидрофобным гелем. Ну, и наконец, кабель может быть бронирован гофрированной лентой или же стальной проволокой.

Цвет внешней оболочки

Цвет оболочки указывает на особенности функционального назначения того или иного вида кабеля и значительно облегчает их идентификацию, как при монтаже, так и при обслуживании.

Серый - самый распространённый цвет кабеля. Материал - ПВХ (PVC). Применяется, как правило, в помещениях.

Чёрный - кабель для внешней прокладки. Материал - полиэтилен (PE). Применяется во влажных помещениях, подвалах, сырых стояках, на улице и открытом воздухе.

Маркировка

Маркировка включает в себя такие обязательные составляющие:

• производитель
• тип кабеля
• метровые или футовые метки

Виды

Моножильный кабель

В данном случае каждый провод включает в себя лишь одну медную проволоку, называемую жила-монолит. Моножильный кабель лучше всего подходит для прокладки в стенах, коробах и т.п. с последующим терминированием розетками. Это вызвано тем, что довольно толстые медные жилы, при частых изгибах, легко ломаются. Данный кабель, как правило, не контактирует напрямую с подключаемым оборудованием, для этих целей лучше подходит многожильный кабель.

Многожильный кабель

Многожильный кабель, соответственно, состоит из нескольких проводников. Данный тип отлично подходит для тех условий, когда кабель подвергается изгибам и скручиваниям, но, в тоже время, он не совместим с «врезанием» жил в разъем розетки, так как тонкие жилы не предназначены для этого - они попросту ломаются. В общем, многожильный кабель является идеальным решением для соединения оборудования с розетками. Однако, большая величина затухания сигнала у кабеля, по сравнению с моножильным типом, ограничивает максимально возможное расстояние от оборудования до розетки, и составляет 120 метров.

В зависимости от наличия, а также вида установленной защиты (экранирования) против различного рода электромагнитных помех, выделяют следующие типы кабеля:

• Неэкранированный кабель (англ. UTP). Как понятно из названия - данный тип не имеет защиты от помех.
• Фольгированный кабель (англ. FTP, или же F/UTP). В данном случае, защитный экран представляет собой слой фольги.
• Экранированный кабель (англ. STP). Каждая пара проводников имеет свою защиту в виде экрана.
• Фольгированный экранированный кабель (англ. S/FTP или же SSTP). Данный тип подразумевает фольгированную защиту каждой пары проводников и помещение их во внешний медный экран.
• Двойной фольгированный кабель (англ. SFTP). От предыдущего данный тип отличается тем, что защите подвергается не каждая пара проводников, а все проводники, т.е. у них два общих внешних экрана - из фольги и из меди.

Кабель экранируется с целью защиты от электромагнитных помех. Стоит отметить, что экран непосредственно соединяется с неизолированным дренажным проводом, служащим для предотвращения разрыва и растяжения экрана.

Категории кабеля

Категория кабеля определяется максимальным пропускаемым диапазоном частот и зависит от количества витков на одну единицу длины. Всего доступно 7 категорий (CAT1 - CAT7), каждая из которых регламентирована с помощью определенных актов:

1. Стандарт EIA/TIA 568 (стандарт использования проводки в зданиях коммерческого типа, принятый в США);

2. Международный стандарт ISO 11801;

3. Перевод американского стандарта ANSI/TIA/EIA-568B -ГОСТ Р 53246 - 2008 ;

4. Перевод одного из возможных руководств изготовителя - ГОСТ Р 53245 - 2008.

Характеристики категорий кабеля

• CAT 1 (частотная полоса 0.1 МГц) - представляет собой стандартный телефонный кабель, основное предназначение которого - передача голоса или же цифровых данных с использованием модема. Состоит лишь из одной пары проводов. Ранее использовался в США в «скрученном» виде, в России же, данный тип кабеля используется до сих пор и без скруток. Единственный минус данного типа - он менее надежен по отношению к помехам.
• CAT 2 (частотная полоса 1 МГц) - данный тип кабеля является устаревшим, иногда использующимся в телефонных сетях. Встречается в технологиях Arcnet и Token Ring и состоит из двух пар проводников. Передача данных поддерживается на скорости до 4Мбит/с.
• CAT 3 (частотная полоса - 16 МГц) - существуют как 4-х парные, так и 2-х парные кабели данного типа. Используется для создания телефонных, а также локальных сетей на базе 10BASE-T. Скорость передачи данных составляет 10 - 100 Мбит/с на расстоянии не более 100 метров используя технологию 100BASE-T4. От других данный тип кабеля отличает его совместимость со стандартами IEEE 802.3.
• СAT 4 (частотная полоса 20 МГц) - в настоящее время не используется. Раньше этот 4-парный кабель, со скоростью передачи данных до 16 Мбит/с, применялся в технологиях 100BASE-T4 и 10BASE-T.
• CAT5 (частотная полоса 100 МГц) - использовался в телефонных линиях и для создания сетей 100BASE-TX. Скорость передачи данных составляет - до 100 Мбит/с
• CAT5e(от англ. Expanded. частотная полоса 125 МГц) - данный тип представляет собой усовершенствованный кабель пятой категории, т.е. обладает лучшими характеристиками. Состоит из четырех скрученных пар, скорость передачи достигает 1000 Мбит/с. На данный момент является самым распространенным типом кабеля, используется для создания локальных компьютерных сетей.
• CAT 6 (частотная полоса 250 МГц) - широко используется в сетях Ethernet. Состоит из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с. Данный стандарт можно использовать в приложениях, работающих на высоких скоростях, до 40 Гбит/с. Как стандарт был установлен в 2008 году.
• CAT7 (частотная полоса до 700 МГц) - кабель данной категории снабжён несколькими экранами, один из которых общий, а остальные расположены вокруг каждой из пар. Седьмая категория - это уже ни UTP-кабель, а S/FTP (ScreenedFullyShieldedTwistedPair). Полностью экранированный кабель из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с.

Схема обжима

Существуют два типа обжима кабеля, используя разъем 8P8C:

Прямой - обеспечивает непосредственную связь оборудования и коммутатора/концентратора

Перекрестный - предполагает соединение нескольких сетевых карт компьютеров, т.е. подключение типа компьютер-компьютер. Для осуществления данного соединения необходимо создание перекрестного кабеля. Помимо соединения сетевых плат, применяется для соединения старых типов коммутаторов/концентраторов. Если сетевая карта обладает соответствующей функцией, то она может автоматически подстроиться под тип обжима.

Прямой кабель(straight through cable):

Обжим с использованием стандарта EIA/TIA-568A

Обжим по стандарту EIA/TIA-568B (чаще находит применение)

Перекрёстный кабель (crossover cable)

Обжим для достижения скорости 100 Мбит/с

Указанные схемы могут обеспечить, как 100-мегабитное, так и гигабитное соединение. Для достижения 100-мегабитной скорости достаточно использовать 2 пары из 4 - зеленую и оранжевую. Остальные две пары могут быть использованы для подключения другого ПК. Некоторые пользователи разделяют конец кабеля, получая «двойной» кабель, однако характеристики у данного кабеля будут как у одинарного, и его использование может привести к ухудшению качества и скорости передачи данных.

ВАЖНО! Кабель, обжатый вопреки требованиям стандарта - может работать неправильно! Что будет выражаться в большом проценте потерь передаваемых данных или же в полной неработоспособности кабеля (всё зависит от его длины).

Для проверки правильности и эффективности обжатия кабеля, используются специальные кабельные тестер. В комплект этого устройства входят передатчик и приемник. Передатчик подает сигнал на каждую из жил кабеля и дублирует передачу индикацией при помощи светодиодов на приемнике. Если все 8 индикаторов загораются по порядку, значит, проблем нет, и обжатие кабеля произведено правильно.

Варианты выбора схемы перекрестного соединения жил ограничиваются Power over Ethernet, стандартизированным по IEEE 802.3af-2003. Данный стандарт начинает функционировать автоматически, если жилы в кабеле подсоединяются «один к одному».

Назначение пар кабеля:

• Первая и вторая пары (TDP-TDN) - используется для осуществления передачи данных от MDI к MDI-X.
• Третья - шестая пары (RDP-RDN) осуществляют передачу данных по обратному каналу (от MDI-X к MDI)
• Четвертая и пятая, а также седьмая и восьмая пары являются двунаправленными, и, обычно, находят применение в определенных случаях.

Монтаж

При монтаже кабеля не стоит допускать изгибов, составляющих более восьми внешних диаметров: сильный изгиб может стать причиной увеличения наводок или к разрушению самого кабеля.

Всегда стоит следить за целостностью экрана (если у вас экранированный кабель), так как его деформации могут привести к снижению устойчивости кабеля к помехам. Также необходимо обратить внимание на то, чтобы дренажный провод был соединен с экраном разъема.

Отличие категории 5 от 5е.

Вопрос:

Ответ:

Категория 5е (5 enhanced) является усовершенствованием Категории 5 с целью обеспечения возможности передачи сигналов 1Гбит Ethernet. Основное конструктивное отличие кабеля UTP кат 5е от кабеля CAT5 состоит в том, что в кабеле категории 5е различается шаг скрутки проводников в парах, что позволяет значительно снизить взаимное влияние пар друг на друга.
