Пуск короткозамкнутого электродвигателя с переключением со звезды в треугольник
применяют для снижения пускового тока, который в 5 – 7 раз превышает рабочий ток двигателя. У двигателей сравнительно большой мощности пусковой ток настолько велик, что может вызвать перегорание , отключение автомата и привести к значительному снижению напряжения. Уменьшение напряжения снижает накал ламп, уменьшает вращающий момент электродвигателей 2 , может вызвать отключение контакторов и магнитных пускателей. Поэтому стремятся уменьшить пусковой ток, что достигается несколькими способами. Все они в итоге сводятся к понижению напряжения в цепи статора на пуска. Для этого в цепь статора на период пуска вводят реостат, дроссель, автотрансформатор либо переключают обмотку со звезды в треугольник. Действительно, перед пуском и в первый период пуска обмотки соединены в звезду. Поэтому к каждой из них подводится напряжение, в 1,73 раза меньшее номинального, и, следовательно, ток будет значительно меньше, чем при включении обмоток на полное напряжение сети. В процессе пуска электродвигатель увеличивает вращения и ток снижается. Тогда обмотки переключают в треугольник.
Предупреждения:
1. Переключение со звезды в треугольник допустимо лишь для двигателей с легким режимом пуска, так как при соединении в звезду пусковой момент примерно вдвое меньше момента, который был бы при прямом пуске. Значит, этот способ снижения пускового тока не всегда пригоден, и если нужно снизить пусковой ток и одновременно добиться большого пускового момента, то берут электродвигатель с фазным ротором, а в цепь ротора вводят .
2. Переключать со звезды в треугольник можно только те электродвигатели, которые предназначены для работы при соединении в треугольник, то есть имеющие, обмотки, рассчитанные на линейное напряжение сети.
Переключение с треугольника в звезду
Известно, что недогруженные электродвигатели работают с очень низким коэффициентом мощности cos φ . Поэтому рекомендуется недогруженные электродвигатели заменять менее мощными. Если, однако, выполнить замену нельзя, а запас мощности велик, то не исключено повышение cos φ переключением с треугольника в звезду. Нужно при этом измерить ток в цепи статора и убедиться в том, что он при соединении в звезду не превышает при нагрузке номинального тока; в противном случае электродвигатель перегреется.
1 Активная мощность измеряется в ваттах (Вт), реактивная – в вольт-амперах реактивных (вар), полная – в вольт-амперах (В×А). Величины в 1000 раз большие соответственно называют киловатт (кВт), киловар (квар), киловольт-ампер (кВ×А).
2 Вращающий момент электродвигателя пропорционален квадрату напряжения. Следовательно, при снижении напряжения на 20% вращающий момент снижается не на 20, а на 36% (1² - 0,82² = 0,36).
Вспомним вкратце. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения . В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса. Это сделано с целью создания вращающегося магнитного поля.
Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:
С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 - начала обмоток, U2, V2, W2 – конец обмоток.
Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.
Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку. Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.
Всего на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.
Разберем каждый случай отдельно.
Пример
Если в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).
Для наглядности рассмотрим пример. Допустим, у нас имеется, на табличке которого указано напряжение 220/380 (В).
Что это значит?
А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.
Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше. А на их начала подать трехфазное напряжение сети.
Из рисунка выше видно, что напряжение на фазной обмотке составляет 220 (В), а линейное напряжение между двумя фазными обмотками составляет 380 (В).
На клеммнике соединение звездой обмоток будет выглядеть следующим образом.
Вернемся к нашему примеру.
Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.
Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.
- конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)
- конец обмотки фазы «В» С5 (V2) необходимо соединить с началом обмотки фазы «С» С3 (W1)
- конец обмотки фазы «С» С6 (W2) необходимо соединить с началом обмотки фазы «А» С1 (U1)
Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.
Из рисунка видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).
На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:
В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).
Частный случай
Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.
Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.
В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).
Выводы
В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.
При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.
При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение. Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).
В связи с вышесказанным, принято асинхронные двигатели средней мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника. Эту схему мы с Вами рассмотрим в ближайших статьях. Следите за обновлениями на сайте.
P.S. А что делать, когда вывода фазных обмоток асинхронного двигателя не про маркированы соответствующим образом? Об этом Вы узнаете в моей статье про. Чтобы не пропустить выход новой статьи, то подпишитесь. Форма подписки расположена в конце статьи или в правом сайтбаре.
В трехфазных цепях применяют два вида соединений генераторных обмоток – в звезду и треугольник (рис. 1).
При соединении в звезду все концы фазных обмоток соединяют в один узел, называемый нейтральной
или нулевой точкой
, и обозначают, как правило, буквой O.
При соединении в треугольник обмотки генератора соединяют так, чтобы начало одной соединялось с концом другой. ЭДС в катушках в этом случае обозначают соответственно E BA , E CB , E AC . Если генератор не подключен к нагрузке, то по его обмоткам не протекают токи, т.к. сумма ЭДС равна нулю.
Рис. 1
Соединение резисторов треугольником: а - расположение резисторов вдоль сторон, б - параллельное расположение резисторов
В звезду и треугольник включаются и сопротивления нагрузки так, как показано на рис. 2. Фазные сопротивления Z a, Z b, Z c, Z ab, Z bc, Z ca , соединенные в треугольник или в звезду, называют фазами нагрузки .
Рис. 2 Соединения нагрузки в звезду и треугольник
Существует пять видов соединения генераторов с нагрузкой : звезда – звезда с нулевым проводом, звезда – звезда без нейтрального провода, треугольник – треугольник, звезда – треугольник и треугольник – звезда (рис. 3).
Соединительные провода между началами фаз нагрузки и началами фаз генератора называют линейными проводами . Как правило, начала фаз генераторов обозначают заглавными буквами, а нагрузки – прописными. Провод, соединяющий нулевые точки генератора и нагрузки, называют нулевым или нейтральным проводом .
Направление токов в линейных проводах принято выбирать от генератора к нагрузке, а в нулевом – от нагрузки к генератору. На рис. 3 Uab(AB)
, Ubc(BC), Uca(CA)
, Ia, Ib, Ic
– линейные напряжения и токи. Ua(A)
, Ub(B), Uc(C)
, Iab, Ibc, Ica
– фазные напряжения и токи.
Линейные напряжения (напряжения между линейными проводами) – это разность соответствующих фазных напряжений Uab - Ua - Uc , Ubc = Ub - Uc, Uca = Uc - Ua
Линейные токи при принятых направлениях токов (рис. 3) определяются по Ia = Iab - Ica, Ib = Ibc - Iab, Ic = Ica - Ibc
Таким образом, фазные напряжения на генераторе – это напряжения, приложенные к обмоткам генератора U AO , U CO , U BO , а напряжения фаз нагрузки – это напряжения на соответствующих сопротивлениях UaO1, UbO1, UcO1 . Фазные токи – это токи, протекающие в фазах генератора или нагрузки. Следует отметить, что фазные и линейные напряжения в треугольнике равны, так же как фазные и линейные токи в звезде.
Различают несколько типов электродвигателей – трехфазные и однофазные. Главное отличие трехфазных электродвигателей от однофазных заключается в том, что они более производительные. Если у вас дома есть розетка на 380 В, то лучше всего купить оборудование с трехфазным электродвигателем.
Использование такого типа двигателя позволит вам сэкономить на электроэнергии и получить прирост мощности. Также вам не придется использовать различные устройства для запуска двигателя, так как благодаря напряжению в 380 В вращающее магнитное поле появляется сразу после подключения в электросеть.
Схемы подключения электродвигателя на 380 вольт
Если у вас нет сети на 380 В, то вы все равно сможете подключить трехфазный электродвигатель в стандартную электросеть на 220 В. Для этого вам понадобиться конденсаторы, которые нужно подключить по данной схеме. Но при подключении в обычную электросеть вы будете наблюдать потерю мощности. Об этом бы можете почитать .Электродвигатели на 380 В устроены таким образом, что в статоре у них есть три обмотки, которые соединяются по типу треугольника или звезды и уже к их вершинам осуществляется подключение трех различных фаз.
Нужно помнить, что, используя подключение по типу звезды, ваш электродвигатель не будет работать на полную мощность, но зато его запуск будет плавным. При использовании схемы треугольник вы получите прирост мощности по сравнению со звездой в полтора раза, но при таком подключении возрастает шанс повредить обмотку при запуске.
Перед использованием электродвигателя нужно в первую очередь ознакомиться с его характеристиками. Все необходимые сведения можно найти в техпаспорте и на шильдике двигателя. Особое внимание следует обратить на трех фазные двигатели западноевропейского образца, так как они предназначены для работы от напряжения в 400 или 690 вольт. Для того, чтобы подключить такой электродвигатель к отечественным сетям, необходимо использовать только подключение по типу треугольник.
Если вы хотите сделать схему треугольник, то вам необходимо соединить обмотки последовательно. Нужно соединить конец одной обмотки с началом следующей и затем к трем местам соединений нужно подключить три фазы электросети.
Подключение схемы звезда-треугольник.
Благодаря этой схеме мы можем получить максимальную мощность, но у нас не будет возможности изменить направление вращения. Для того, чтобы схема заработала будут нужны три пускателя. На первый (К1) с одной стороны подключается питание, а с другой подключаются концы обмоток. К К2 и к К3 подключаются их начала. С пускателя К2 начала обмоток присоединяются на другие фазы по типу соединения треугольник. Когда К3 включается, то все три фазы закорачиваются и, в итоге, электродвигатель работает по схеме звезда.
Важно, чтобы К2 и К3 не запускались одновременно, так ка это может привести к аварийному отключению. Данная схема работает следующим образом. При запуске К1 реле временно включает К3 и запуск двигателя происходит по типу звезда. После запуска двигателя отключается К3 и запускается К2. И электромотор начинает работать по схеме треугольник. Прекращение работы происходит путем отключения К1.
Как подключить двигатель по схеме “Звезда-Треугольник”
По схеме подключения двигателей “звезда-треугольник” написано предостаточно. Но в каждой статье есть неточности и ошибки. Авторы просто переписывают друг у друга. Подозреваю, что большинство из них ни разу в жизни не подключали двигатель, а название схемы для них – лишь геометрические фигуры. Поэтому решил последовать народной мудрости “хочешь сделать хорошо – сделай это сам”, и написать эту статью.
Рассказываю, полагаясь на свой опыт и понимание вопроса. Как всегда, буду давать теорию и показывать, как это выглядит на практике.
Для начала, если кто совсем не в теме, из какой области знаний вообще это всё? Речь идёт об одном из распространенных способов подключения трехфазного асинхронного электродвигателя, при котором обмотки двигателя сначала подключаются к питающей сети по схеме “звезда”, а потом – по схеме “треугольник”. В молодых пытливых умах сразу возникнет вопрос – “Зачем это нужно?” ОК.
Зачем нужна схема “Звезда – Треугольник”?
Корень проблемы кроется в пусковых токах и чрезмерных нагрузках, которые испытывает двигатель, когда на него подают питание напрямую. Да что там двигатель – весь привод при пуске скрежещет и содрогается!
ВАЖНО! Если дочитали досюда, . Там очень подробно о том, откуда они берутся, как их узнать, посчитать и измерить.
Особенно это критично там, где нет понижающей передачи – редуктора или ремня на шкивах.
Особенно это важно там, где на валу двигателя насажено что-то массивное – крыльчатка или центрифуга.
Подписывайтесь! Будет интересно.
Особенно это значимо там, где мощность двигателя – более 5 кВт, а скорость вращения большая (3000 об/мин).
Вот такие кабанчики не любят, когда их включают в сеть напрямую
Привод отличается от двигателя, как колесо от покрышки и как .
Так вот, для того, чтобы уменьшить мощность на валу двигателя во время пуска, его включают сначала на пониженное напряжение, он не спеша разгоняется, а потом врубают по полной, на номинальную мощность. Реализуется это не изменением напряжения реостатами и трансформаторами, а более хитро. Но по порядку.
Схемы “Звезда” и “Треугольник”
У любого классического трехфазного двигателя есть три обмотки статора. Они могут иметь разную конфигурацию в пространстве, дополнительные выводы, но их три.
Схема обмоток статора с выводами для трехфазного асинхронного двигателя
Как подключить все эти 6 выводов, если у нашего источника питания всего 3 фазы?
Короче, вот простейшая схема:

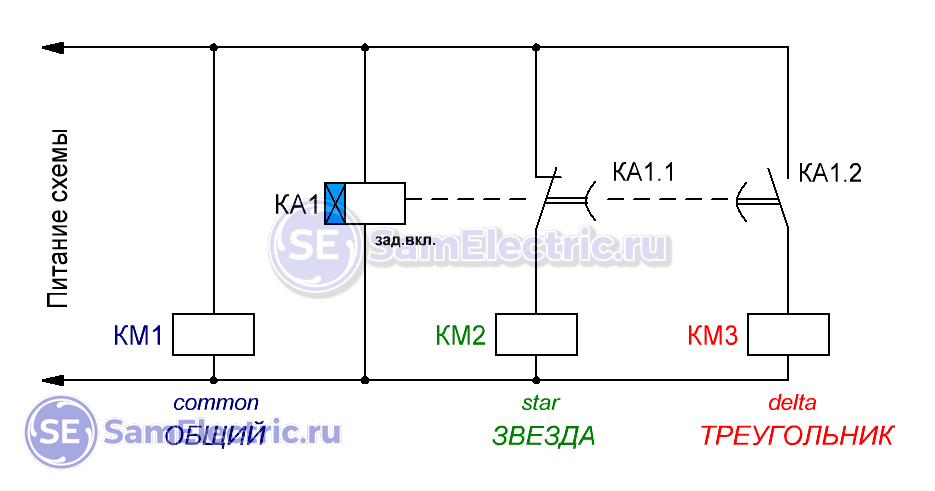

Схема управления “Звезда-Треугольник” с реле времени. Простейшая теоретическая
В контактах с временной задержкой все постоянно путаются. У меня – правильно)
Что такое КМ1, КМ2, КМ3, вы уже знаете, а вот КА1 – это реле времени с задержкой при включении. Реле может быть любым, хоть электронным, хоть пневматическим типа ПВЛ. Главное, чтобы контакты переключались из исходного состояния через время задержки после подачи питания на КА1.
Подавать питание на схему (запускать двигатель) можно любыми способами – хоть тумблером, хоть .
Минус такой схемы – есть опасность конфликта между КМ2 и КМ3. Поэтому я не очень люблю такую схему, т.к. она работает “на грани”, и её безаварийность очень зависит от механики и конструкции контакторов. Из-за этого могут подгорать контакты, а может и выбивать вводной автомат. Поэтому обязательно необходима блокировка (электрическая и желательно механическая):

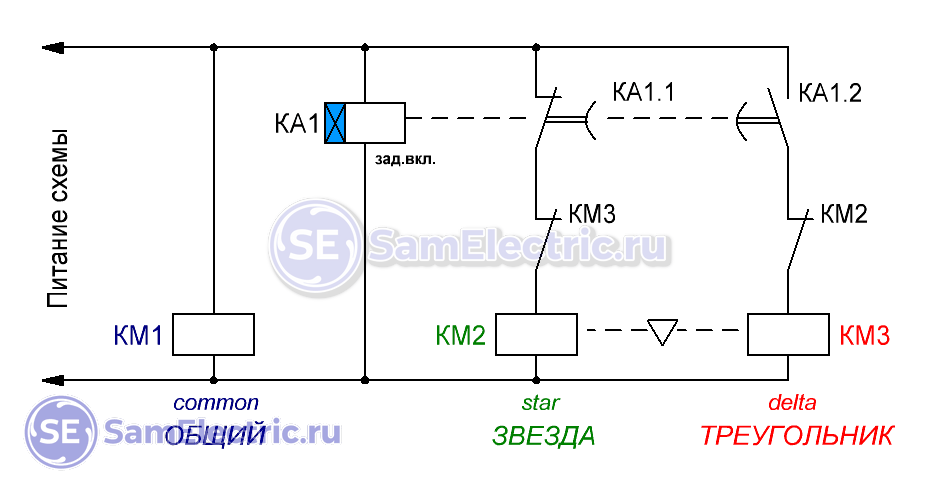

Практическая схема “Звезда-треугольник” с блокировкой
Блокировка реализована на НЗ контактах, подробно об этом и не только . Между катушками показана механическая блокировка, не путать со схемой “Треугольник”!
Это реальная схема, можно её применять. Если что не понятно – спрашивайте.
Кстати, вместо КА1.1 можно поставить НО контакт с задержкой Отключения. То есть, включается сразу после подачи питания, выключается – через время. Но для этого нужно два отдельных реле времени с разными принципами работы, которые должны быть синхронизированы для гарантированной паузы. Именно так и реализуется в специализированных реле времени “Звезда-Треугольник”.
Да, ещё замечание. Иногда включение питания общего контактора КМ1 реализуют не напрямую, а через НО контакт “Звезды” КМ2, затем КМ1 становится на самоподхват через свой НО контакт. Это необходимо для дополнительной проверки работоспособности реле времени КА1.
Временные диаграммы работы схемы “Звезда-Треугольник”
С привязкой к моей схеме управления, диаграммы включения контакторов:

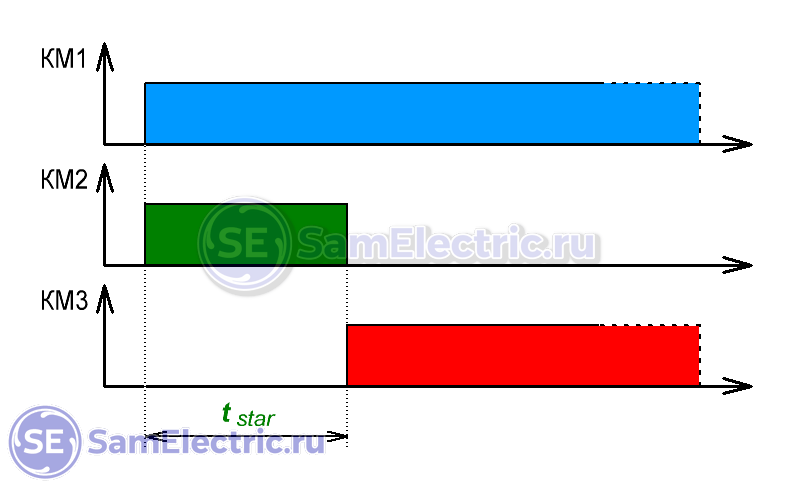

Временные диаграммы схемы управления звезда-треугольник
Тут вроде всё понятно, но есть одно важное замечание. Ещё раз. Между зеленой и красной областями обязательно нужен небольшой зазор (пауза). Его может не быть (пауза = 0), но эти области могут налазить друг на друга, если используются контакторы с катушкой постоянного тока (=24 VDC). В особенности при использовании обратновключенного диода (а он обязателен!), время выключения может быть больше времени включения в 7-10 раз!
Это я к тому, что однажды мучался с такой схемой, в ней выбивал периодически вводной автомат. Поставили спец.реле с паузой, проблема была решена!
Реальный пример схемы
Вот реальный пример такой схемы на электронном реле времени:

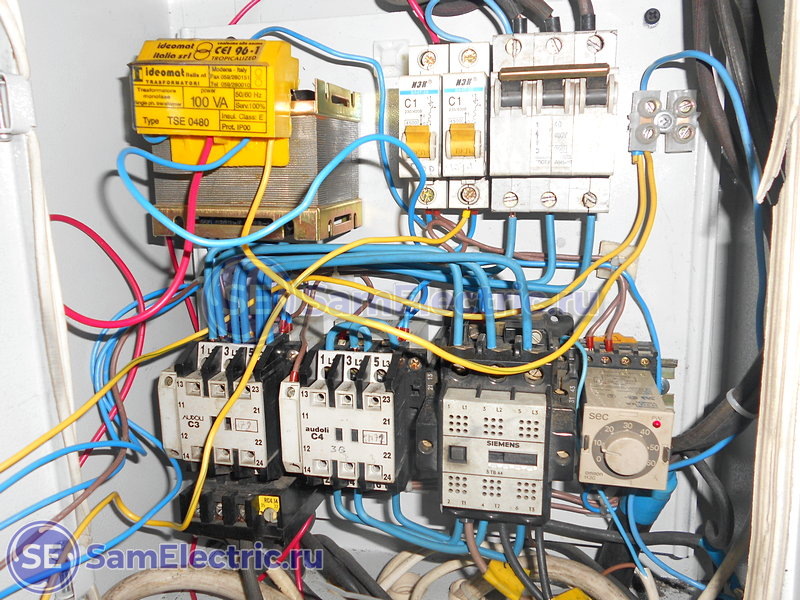

Фото схемы звезда-треугольник с управлением на таймере и гальванической развязкой на трансформаторе.
Слева направо в нижнем ряду: КМ1, КМ2, КМ3, КА1.
А вот пример схемы с управлением от контроллера:
Звезда-треугольник, компрессор, управление от программы контроллера
Видео, как щёлкают контакторы в этой схеме:
Вот как красиво оформили схему немцы в своём компрессоре:
Схема компрессора Звезда – Треугольник
На входе схемы – три провода, на выходе – шесть. Всё сходится)
Как переключить схему двигателя в “Звезду” и в “Треугольник” вручную
Если не нужна никакая автоматика, а двигатель работает постоянно в “Звезде” или в “Треугольнике”, то используя рожковый ключ, можно переключить схему соединения обмоток вручную.
Шильдик двигателя 220 / 380 В 0,37 кВт
На оборотной стороне крышки борно, как обычно, приведена схема:
Схема подключения 220 – 380 на крышке двигателя
Двигатель питался напрямую от трехфазной сети 380 В через контактор и был собран в “Звезду:

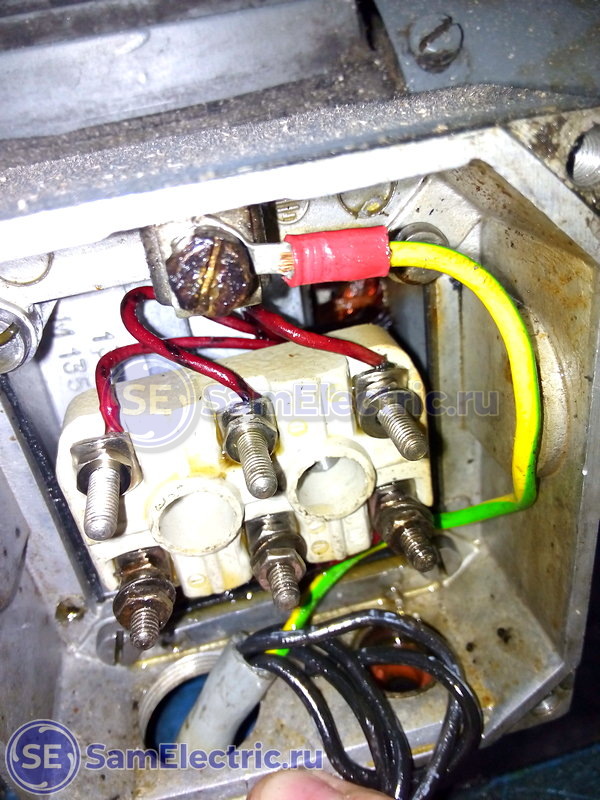

Клеммы двигателя в подключены в схеме “Звезда”
Откручиваем гайки М4, снимаем перемычки и провода питания:
Разбираем схему, откидываем провода
Собираем схему в треугольник, на пониженное напряжение 220 В:
Собираем треугольную схему на 220 В
Переделка понадобилась в связи с тем, что нужно изменить скорость вращения двигателя, а для этого применить частотник. А частотники на такую мощность, как правило, однофазные. В результате – поехали!
Кстати, по частотникам планирую цикл статей, подписывайтесь !
Особенность работы в “Звезде”
В соответствии с ГОСТ 28173 (МЭК 60034-1) двигатели могут эксплуатироваться при отклонении напряжения ± 5 % или
отклонении частоты ± 2 %. При этом параметры двигателей могут отличаться от номинальных, а превышения температуры обмоток могут быть более предельного по ГОСТ 28173 (МЭК 60034-1) на 10 °С.К чему это я? Дело в том, что при пуске, когда двигатель работает в “Звезде”, он работает не в режиме (напряжение отличается на 70%!), что может привести к его перегреву, если это будет длиться долго. Будьте внимательны, защищайте двигатель от перегрева и перегрузки! Но это уже совсем другая история)
