Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать - 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
2 подготовленных пивных банки (пустые, вымытые и высушенные);
от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
шуруповерт;
деревянный тремпель (вешалка);
изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:
Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.
Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.

Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
кусок металлической (либо деревянной) пластины 15*15 см;
электрическая дрель с набором сверл (желателен сварочный аппарат);
маленькие болтики;
молоток;
железная труба;
телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.

Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.

Из материалов Вам понадобятся:

Скотч
Картон
Канцелярский нож
Фольга
Степлер
Ножницы
Маркер
Рулетка
Клей (карандаш или ПВА)

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

4-х метровый провод из меди, сечением 4 мм.кв;
доска произвольной толщины, длиной 55 см и шириной 7 см;
саморезы по дереву;
линейка либо рулетка;
простой карандаш;
шуруповерт;
паяльник;
антенный штекер.

Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо выпрямить и разрезать на 8 равных кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.

Отрезаем еще 2 куска провода длиной по 22 см и делим их на 3 равных части, слегка сгибаем и в этих местах, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и направление, где прием сигнала наилучший, и устанавливаем устройство.

Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.

Похожие материалы:

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

2.Телевизионная антенна ДМВ «Народная» своими руками

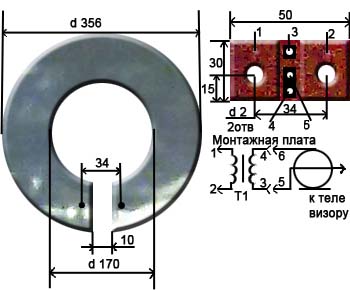

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

Антенна от пользователя Евген :
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

Самодельная телевизионная антенна настраивается на прием эфирных сигналов не хуже покупных. Однако отличается большим качеством и экономичностью.

Сделать такое устройство из подручных материалов и установить его в подходящем месте сможет каждый умелец.

Коротко о современных антеннах

Современные приемники действуют в ДМВ-диапазоне и отличаются большим уровнем распространения сигнала и использованием маломощных датчиков.

Однако наиболее популярным становится цифровое телевещание, которое имеет ряд преимуществ:

Стойкость к помехам или к прочим кабельным искажениям;
Высокая четкость и резкость изображения;
Возможность выбора наиболее интересных каналов.
Несложность конструкции, позволяющая сделать такое оборудование в домашних условиях и при помощи подручных материалов.

Виды антенн

Существует большое количество вариантов устройств антенны, у каждой из которых есть свои преимущества и недостатки. Перед тем, как приступить к изготовлению приемника, необходимо определиться с видом модели: всеволновая, логопедическая или зигзагаобразная.

Сделать всеволновую антенну можно за час и из дешевых материалов. Она частотонезависимая и отлично принимает сигнал в черте города, а в удаленных от мощных приемников населенных пунктах окажется бесполезной.

Универсальна, но не богата на большое количество принимаемых каналов логопедическая антенна.

Несложная конструкция и средние характеристики обеспечивают стабильный прием.

Антенна в форме буквы «Z» потребует большое количество времени и материалов, что окупается широким приемным диапазоном.

Необходимый уровень подготовки

Несмотря на простоту большинства антенн, всё же требуется достаточный опыт, ориентирование в высшей математики и электродинамике. Данные знания помогут лучше разбираться в схемах и чертежах и понимать все используемые термины.

Однако и у неподготовленных, но целеустремленных рукодельников есть шансы собрать качественную цифровую антенну.

В первую очередь, необходимо ознакомиться с фото устройства антенн и основными терминами, встречающимися в инструкциях:

«КУ» – обозначение силы мощности устройства, обозначающая соотношение принятого сигнала к основному ее «лепестку»;
«КНД» – коэффициент пропорции площади телесного круга антенны к уровню наклонности угла всех лепестков устройства;
«КЗД» – соотнесение принятого на главный листок сигнала и совокупной мощности устройства.

Также следует учитывать следующие моменты:

Мощность диапазонной антенны зависит от уровня полезного сигнала.
Указанные характеристики не всегда взаимосвязанные, что требует особого внимания при наладке оборудования.
Каждый элемент устройства надежно приваривается или спаивается с соседним.
Уличные узлы основательно фиксируются всевозможными креплениями.
В местах нулевого потенциала обязательно использования цельного гнутого металла.
В качестве центрального стержня чаще всего используется медный или другой устойчивый к коррозии коаксиальный кабель.
Соединять элементы рекомендуется паяльным аппаратом в 40 В, при одновременном использовании легкоплавных припоев и флюс-пасты.
Для наружной антенны обязательна наладка качественной защиты соединений от осадков, температурных перепадов и прочих негативных природных воздействий.

Схема всеволновой антенны

Чтобы сделать всеволную цифровую антенну потребуется 2 треугольные металлические пластины или квадратный стеклотекстолит со светоотражающим покрытием, а также 2 деревянные рейки сечением 2-3 см и проволока.

Подготовить все необходимые материалы и инструменты, в числе которых паяльный или сварочный аппарат, проволока, линейка, метр, пассатижи, защитные очки, веревка, ножницы.
Расположить пластины под углом в 90 градусов так, чтобы ширина устройства равнялась высоте.
Зафиксировать при помощи паяльного аппарата.
Приложить кабель к точке нулевого потенциала, но не припаивать, а привязать.

Антенна из пивных банок

Хорошим приемом сигнала цифрового телевидения обладают жестяные банки из-под пива или газировки, что делает их отличным материалом для самодельной антенны.

Обратите внимание!

Данный материал используется для увеличения диаметра плеч на линейном вибраторе, что усиливает качество сигнала и дает возможность прямого подключения к кабелю.

Оптимизация старой антенны

Для приема более качественного цифрового сигнала можно модернизировать антенну аналогового телевидения и сделать из нее приемник Т2. Главным требованием будет строгое соблюдение всех размеров оборудования: наружная сторона квадрата – 14 см, внутренняя – 13 см, зазор в 2 см и проволока длиной 115 см. Далее все элементы зачищаются, спаиваются и соединяются с телевизионным кабелем.

Поняв принцип действия антенны, можно экспериментировать с ее конструкцией, настраиваясь на новые каналы и улучшая качество уже принятых.

Задействовать можно любые подручные материалы, например, для изготовления антенны для модема пригодится коробка из-под лазерных дисков.

Фото антенны своими руками

Обратите внимание!

Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

Антенны для телеприемника можно разделить на несколько типов.

Всеволновая антенна – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
Логопериодическая диапазонная антенна также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
Дециметровая антенна . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

Всеволновая антенна

Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

Из двух лепестков

На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем. Можно применить и другие .

В форме бабочки

Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.
Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.
После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.
Придайте отрезкам V-образную форму . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.
Соедините все элементы согласно приведенному ниже рисунку.
Далее нужно приобрести гнездо для подключения к нему штекера.
Кабель нужно припаять к контактам катушки, как на рисунке.
Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.
Прикрутите гнездо на дощечку и соедините все элементы.

На этом все — вы сделали антенну для телевизора своими руками.

Из пивных банок

Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам . А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

Также будет необходимо приготовить обычный деревянный тремпель , пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

Для наглядности всего процесса можно посмотреть видео .

Логопериодическая антенна

Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона. Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов . Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя. Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

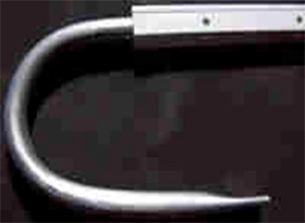

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну. Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне . Формат такой передачи называется DVB - T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB - T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV , которые предлагают производители:

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

После промывки и просушки металлических банок, DVB - T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе .

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

Проволока из меди с диаметром 3−5 миллиметров.
Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
Паяльник с припоем.
Скотч или изолента.
Штекер.
Болты для сборки.
Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка - к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля .

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.
