Антенна цифрового телевидения DVB-T2. Самодельные антенны: уличные, домашние Дмв антенна тройной квадрат

Рамочные антенны

Обычный петлевой вибратор может быть трансформирован в квадратную рамку, периметр которой примерно равен длине волны (рис. 1).

Рис. 1 Трансформация петлевого вибратора в квадратную рамку.

Антенны такого типа называются петлевыми или рамочными. Для приема телевизионных программ чаще всего используются двухэлементные и трехэлементные рамочные антенны, которые иначе называют “двойной квадрат” и “тройной квадрат”. Эти антенны отличаются простотой конструкции, довольно высоким усилением и узкой полосой пропускания.

Узкополосные антенны по сравнению с широкополосными обеспечивают частотную избирательность. Благодаря этому на вход телевизионного приемника не могут проникать мешающие сигналы от других телевизионных передатчиков, работающих на близких по частоте каналах. Это особенно важно в условиях слабого сигнала. Часто возникает необходимость приема слабого сигнала от удаленного передатчика при наличии близко расположенного мощного передатчика другого канала. При таких условиях частотной избирательности телевизионного приемника может не хватить. Кроме того, интенсивный мешающий сигнал, поступая на первый каскад приемника (или антенного усилителя), приводит к перекрестной модуляции полезного сигнала мешающим сигналом. В последующих каскадах избавиться от этого уже невозможно. Поэтому в таких случаях следует применять узкополосные антенны.

Двухэлементная рамочная антенна изображена на рис. 2. Рамки антенны имеют квадратную форму, а по углам могут иметь закругления произвольного радиуса, не превышающего примерно 1/10 стороны квадрата. Рамки выполняют из металлической трубки диаметром 10 -20 мм для антенн 1-5-го каналов или 8-15 мм для антенн 6-12-го каналов. Металл может быть любым, но предпочтительнее медь, латунь иди алюминий.

Рис. 2. Двухэлементная рамочная антенна.

Для дециметрового диапазона рамки выполняют из медного или латунного прутка диаметром 3-6 мм. Верхняя стрела соединяет середины обеих рамок, а нижняя изолирована от вибраторной рамки и крепится к пластине, изготовленной из текстолита или органического стекла. К этой же пластине крепятся концы вибраторной рамки винтами с гайками, для чего концы ее можно расплющить. Стрелы могут быть изготовлены из металла или изоляционного материала. В последнем случае специально соединять между собой рамки нет необходимости. Мачта должна быть деревянной, по крайней мере ее верхняя часть. Металлическая часть мачты должна заканчиваться на 1,5 м ниже антенны. Рамки антенны располагают друг относительно друга так, чтобы их геометрические центры находились на горизонтальной прямой, направленной на передатчик.

Кабель подключается к концам вибраторной рамки с помощью четвертьволнового короткозамкнутого симметрирующего шлейфа, который изготавливается из того же кабеля. Шлейф и кабель должны подходить к антенне вертикально снизу, расстояние между ними должно быть постоянным по всей длине шлейфа, для чего можно использовать распорки из текстолита. Можно также закрепить кабель и шлейф на изоляционной пластине, к которой крепятся нижняя стрела и концы вибраторной рамки. При этом в пластине сверлят небольшие отверстия, а кабель и шлейф привязывают к ней капроновой леской. Использовать металлические элементы крепления нежелательно.

Для обеспечения жесткости можно выполнить шлейф из двух металлических трубок, соединенных верхними концами с концами вибраторной рамки. В этом случае кабель пропускают внутри правой трубки снизу вверх, оплетку кабеля припаивают к правому, а центральную жилу к левому концам вибраторной рамки. Трубки шлейфа в нижней части замыкаются перемычкой, перемещением которой можно подстроить антенну на максимум принимаемого сигнала.
Размеры двухэлементных рамочных антенн, рекомендуемые для метровых телевизионных каналов, приведены в таблице 1.

Таблица 1. Размеры двухэлементных рамочных антенн метровых волн, мм

В = 0,26L, Р = 0,31L , А = 0,18L , где L - средняя длина волны принимаемого частотного канала, которая приведена . Длина шлейфа для этой антенны берется из таблицы 1 (параметр Ш).

Размеры двухэлементных рамочных антенн для дециметровых волн приведены в таблице 2. Поскольку в этом диапазоне полоса пропускания антенны охватывает сразу несколько частотных каналов, размеры даются не для одного канала, а для группы соседних частотных каналов.

Рамочная антенна “двойной квадрат” по сравнению с двухэлементной антенной типа “волновой канал” имеет большее усиление (примерно на 1,5 дБ). Сказанное относится к антеннам, имеющим одинаковую длину. Усиление антенны во многом определяется расстоянием между элементами антенны. Оптимальные с этой точки зрения расстояния находятся в пределах 0,12....0,15L .

Таблица 2. Размеры двухэлементных рамочных антенн дециметровых волн, мм

Конструкция трехэлементной рамочной антенны “тройной квадрат” изображена на рис. 3.

Рис. 3. Антенна “тройной квадрат”.

Антенна содержит три квадратные рамки, причем рамки директора и рефлектора являются замкнутыми, а рамка вибратора в точках а - а" разомкнута. Рамки расположены симметрично, так что их центры находятся на горизонтальной прямой, направленной на телецентр, и крепятся к двум стрелам в серединах горизонтальных сторон. Верхняя стрела выполнена из того же материала, что и рамки. Практика показала, что антенна работает лучше, если нижняя стрела выполнена из изоляционного материала (например, из текстолитового прутка). Верхняя стрела припаивается к рамкам, а нижняя может крепиться к рамкам с помощью заливки точек соединения эпоксидной смолой. Антенна крепится к мачте из изоляционного материала. Как и в случае “двойного квадрата”, для симметрирования используется четвертьволновый короткозамкнутый шлейф, выполненный из отрезка того же кабеля.

Существует также простая конструкция трехэлементной рамочной антенны дециметрового диапазона из одного куска толстого провода, изображенная на рис. 4.

В точках А, Б и В провода необходимо спаять. Вместо шлейфа, выполненного из куска коаксиального кабеля, используется четвертьволновый короткозамкнутый мостик той же длины, что и шлейф. Расстояние между проводами мостика остается прежним - 30 мм. Конструкция такой антенны оказывается достаточно жесткой и необходимость в нижней стреле отпадает. Кабель подвязывают к правому проводу мостика с

Рис. 4. Вариант антенны “тройной квадрат”.

наружной стороны. При подходе кабеля к вибраторной рамке оплетка его припаивается к точке а, центральная жила - к точке б. Левый провод мостика закрепляется на мачте. Необходимо лишь обратить внимание на то, чтобы в пространстве между проводами мостика не располагались ни кабель, ни мачта. С описанием конструкции трехэлементной антенны из одного куска провода можно также познакомиться , с конструкцией шестиэлементной - .

Входное сопротивление антенны, как и ее усиление, также определяется расстоянием между элементами антенны. На рис.5 приведены зависимости усиления и входного сопротивления от расстояния между ее элементами.

Например, при расстоянии между рефлектором и вибратором 0,11L получаем, что входное сопротивление антенны равно 65 Ом, а усиление

Рис. 1.5. Зависимости усиления и входного сопротивления рамочных антенн от расстояния между элементами (верхний рисунок: 1 - “тройной квадрат”, 2 - “двойной квадрат”; нижний рисунок: 1 - одиночная антенна типа “квадрат”, 2 - “двойной квадрат”, 3 - расстояние S = 0,11L соответствует максимальному усилению).

по сравнению с полуволновым диполем равно 5,5 дБ (для “двойного квадрата”) и 6,6 дБ (для “тройного квадрата”). Следует заметить, что приводимые в популярной литературе значения коэффициента усиления рамочных антенн сильно завышены и достигают 14 дБ.

Двухэлементная и трехэлементная рамочные антенны имеют довольно узкий главный лепесток диаграммы направленности и поэтому должны тщательно ориентироваться.

Настройка антенны производится путем изменения длины шлейфа, подключенного к рефлектору. Наиболее оптимальная длина рефлектора на 4% больше длины вибратора.

При расчете антенны типа “тройной квадрат” можно пользоваться следующими формулами: В = 0,255L ; Р = 0,261L ; Д = 0,247L , где L - длина волны. Оптимальное расстояние между элементами А = 0,11....0,15L .

Исследования показали, что переход от двухэлементной антенны типа “квадрат”, содержащей вибратор и рефлектор, к трехэлементной антенне приводит к выигрышу в усилении на 1,7 дБ. Аналогичная процедура для антенны типа “волновой канал” дает выигрыш 2,7 дБ. Следует также отметить, что антенна “тройной квадрат” имеет более узкую полосу рабочих частот, чем антенна “двойной квадрат”. Размеры антенн типа “тройной квадрат” для диапазонов метровых и дециметровых волн приведены в таблицах 3 и 4.

Рамки и верхнюю стрелу антенны метровых волн для достаточной прочности выполняют из трубки диаметром 10... 15 мм, а расстояние между концами вибраторной рамки увеличивают до 50 мм.

Таблица 3. Размеры трехэлементных рамочных антенн метровых волн, мм

С поддержкой DVB-T2 и естественно ему понадобилась антенна, которую естественно нужно сделать своими руками. О том как сделать антенну для DVB-T2 своими руками и пойдет речь дальше.

Для начала я решил протестировать антенну биквадрат Харченко или в просто народе «восьмерка». Для изготовления нам понадобиться медная или алюминиевая проволока диаметром 2-5 мм. У меня под рукой был ВВГ на 2.5 квадрата и я решил попробовать сделать антенну для DVB-T2 из него.

Расчет антенны

Узнаем свои частоты обоих пакетов DVB-T2 в своей местности. Для этого можно перейти на сайт Интерактивной карты ЦЭТВ и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещает и на каких частотах. У нас в пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь зная частоты пакетов нам нужно рассчитать длину стороны квадрата нашей DVB-T2 антенны. Она равна четверти длины волны.

То есть для наших 586МГц: 300000000/586000000=0,51 метр. Четверть длины волны соответственно 0,51/4=0,127 метра или 12,7 см.

Для второго мультиплекса 666МГц рассчитываем аналогично и получаем 11,2 см.

Нас интересует L1. H и B для антенны с рефлектором (решетка), усиливает сигнал. Я делал без него.

Теперь если мы делаем антенну на два пакета каналов DVB-T2, определяем среднюю длину. То бишь складываем наши длины и делим пополам.

L1=(12,7+11,2)/2=11,95 округляем до 12 см.

Сборка антенны для DVB-T2

Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.

Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.

Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.

Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.

Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.

Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.

Тестирование самодельной антенны на самодельном телевизоре

Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно .

Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.

Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.

Тогда я притащил свой самодельный телик в бытовку, а антенну повесил внутри бытовки на дверь. Телевизор продолжал уверено принимать сигнал.

Также можно сделать антенну биквадрат Харченко для 3G, 4G или Wi-Fi, только необходимо пересчитать на соответствующую частоту.

Одним из достаточно распространенных типов антенн являются рамочные антенны «тройной квадрат». Причем это относится не только к телевизионному приему, но к различным видам беспроводной связи — Wi-Fi, 3G и др.
Способствуют этому сравнительная простота изготовления (можно сделать из одного куска провода), компактность и при этом достаточно высокие технические характеристики.

Однако при всём этом абсолютное большинство и наших, и зарубежных производителей по каким-то причинам игнорируют производство рамочных антенн «тройной квадрат» или хотя бы «двойной квадрат».
Видимо, это связано с лишними затратами и сложностью при массовом производстве.

Поэтому и во времена СССР, и в нынешние времена данные антенны изготавливаются вручную преимущественно только самими людьми.

Единственный известный пример заводского изготовления наружной антенны ДМВ «тройной квадрат» — от старейшего :

Но при этом в Интернете не удалось найти какой-либо магазин, продававший бы данную наружную модель, возможно из-за высокой стоимости у производителя.

И когда рассматривал в Интернете фото различных вариантов «тройного квадрата», случайно наткнулся на одну из фотографий комнатной антенны «тройной квадрат» промышленного изготовления.
И как оказалось продается недалеко, поэтому сразу же была приобретена за 393 р.

Антенна «Сигнал 3.0» поставляется в небольшой красочной картонной коробке размером с книгу. Обтянута предохранительной пленкой:

На упаковке показана сама антенна в сборе и значки основных цифровых телевизионных стандартов.
И с обратной стороны — полностью аналогично (защитная пленка снята):

Конечно же сразу обращают на себя надписи: «КАЧЕСТВЕННАЯ КОМНАТНАЯ ДМВ АНТЕННА » и «ТРОЙНОЙ КВАДРАТ СНОВА В РОССИИ! ».

Так же и по бокам — указаны основные преимущества и функции:
И здесь отмечу: — Схема CMT, специально для приема цифровых и/или HD-каналов.
Однако, к сожалению, так и не удалось понять, что означает аббревиатура СМТ (не уверен даже — латинскими или русскими). Возможно, CMT может означать Cellular Mobile Telephone, т.е. сотовый телефон, и речь идет о фильтрации помех от GSM (но это лишь предположение).

Открываем коробку и видим пакет с комплектующими:

Быстро собрать антенну поможет описание:

Рассмотрим составные части и начнем с основы — пластиковая подставка с квадратными отверстиями для фиксации центральной стойки. Размеры — 168 x 94 мм:

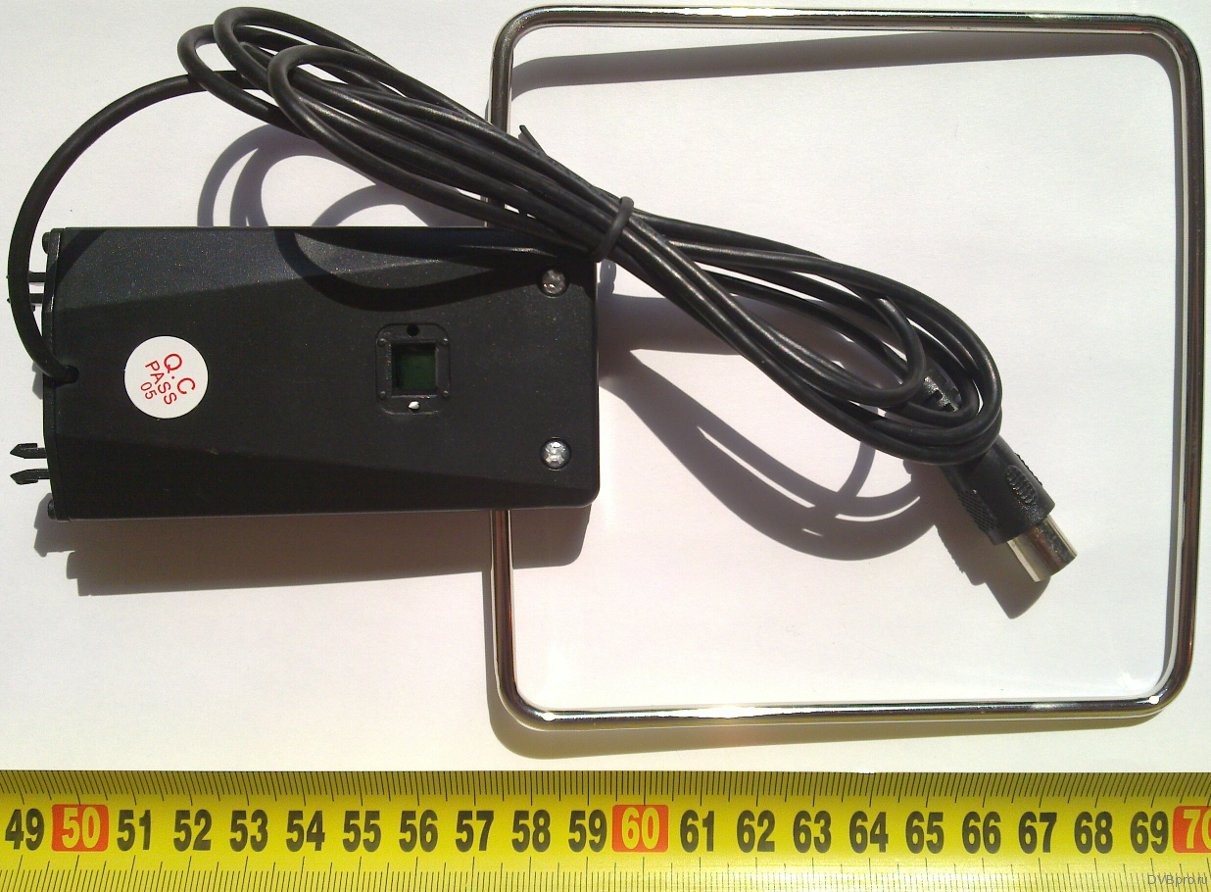

Пластиковая центральная стойка с кабелем и центральной рамкой — активным вибратором (сторона квадрата — 126 мм):

Задняя рамка — рефлектор (сторона квадрата — 154 мм) с нижней пластиковой распоркой:


Передняя рамка — директор (сторона квадрата — 108 мм) так же с пластиковой распоркой:

Исходя из этих размеров видно, что антенна рассчитывалась как обычно на середину диапазона ДМВ (приблизительно 38 канал).

Во всех рамках использована стальная нержавеющая проволока диаметром 4 мм.

И последняя деталь — верхняя пластиковая распорка для скрепления всех трёх рамок между собой:

Коаксиальный кабель имеет длину 1.43 м. Используется 50-омный RG174 COAXIAL CABLE:
что довольно странно, т.к. даже в описании отмечено: «хорошо согласуется с кабелем 75 Ом», но по непонятной причине использован кабель с волновым сопротивлением 50 Ом.
Попутно отмечу, что и некоторые известные отечественные производители также не брезгуют использовать более дешевый — 50-омный кабель: например, у Locus L 405.05 также использован RG 174/U.

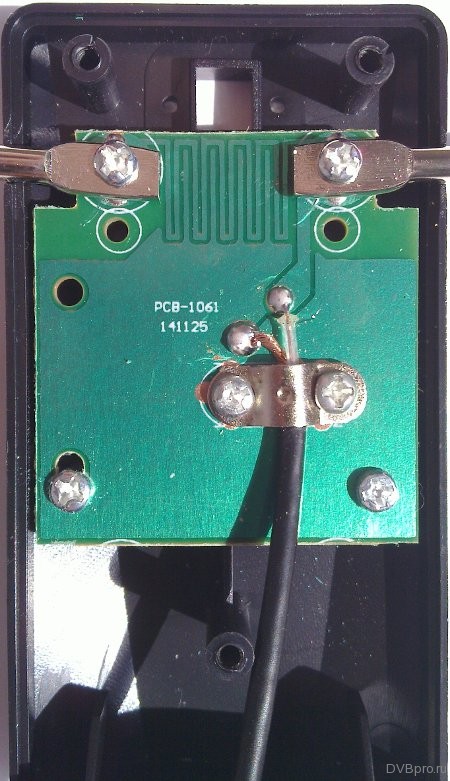

Центральная пластиковая стойка является держателем для активного вибратора антенны и содержит пассивную плату согласования:
в виде эквивалента полуволновой кабельной петли на односторонней печатной плате:

электрическая схема соединений:
Используемая плата имеет достаточно большую металлизированную площадь (43 х 32 мм), что вообще в антеннах и, в частности, в рамочных не приветствуется: внутри и снаружи рамки должно быть минимум проводящих поверхностей, а иначе ухудшаются характеристики антенны.

Разберем и нижнюю пластиковую распорку у рефлектора — увидим сплошное сварное соединение рамки:
т.е. как обычно у пассивных элементов рамка замкнутая — закрытая.

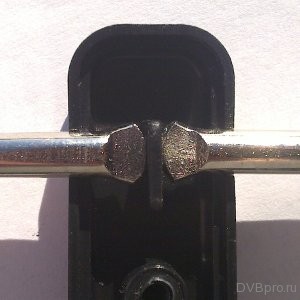

А вот передняя рамка (директор) разомкнутая — открытая:
Здесь имеется разрыв — изолятор толщиной около 1 мм.
Причины такого крайне редко применяемого решения были видимо как-то связаны с согласованием или чем-то иным.

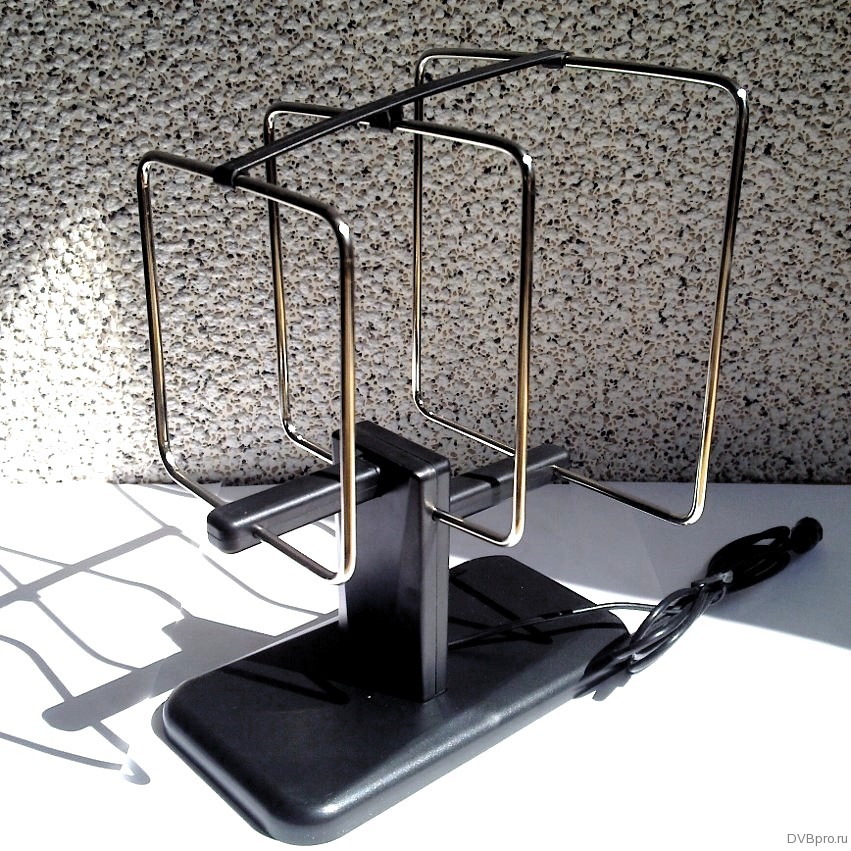

Наконец собираем всё вместе и получаем антенну «тройной квадрат»:

Измеренные габариты антенны — 168 х 157 x 228 мм.

Измеренная масса — около 300 г.

Вид сзади наглядно демонстрирует название «тройной квадрат»:

Спереди:

глядя с определенной точки, все три рамки практически сольются, спрятавшись за первой.

Сбоку:

Расстояние между задней рамкой и центральной — 78 мм, а между центральной и передней — 58 мм.

Интересно, отметить в описании, что «Тройной квадрат обладает малой парусностью» хотя для комнатной антенны этот показатель неактуален.

Еще раз напомню об оптимальном размещении любых комнатных антенн и особенно с пластиковыми окнами, а точнее — металло пластиковыми, т.к. рамы и створки содержат в себе металлический каркас, который препятствует прохождению сигнала.

Вообще, минимальная высота рамочной антенны должна быть не менее 0.1 λ, что для самого длинноволнового — 21 канала ДМВ составит 63 мм.
У «Сигнал 3.0» самая нижняя часть рефлектора имеет высоту — 67 мм, т.е. укладывается в минимум.

С глухой створкой — высоты антенны в принципе достаточно для приема:
А вот поворотная створка точно будет перекрывать обзор:

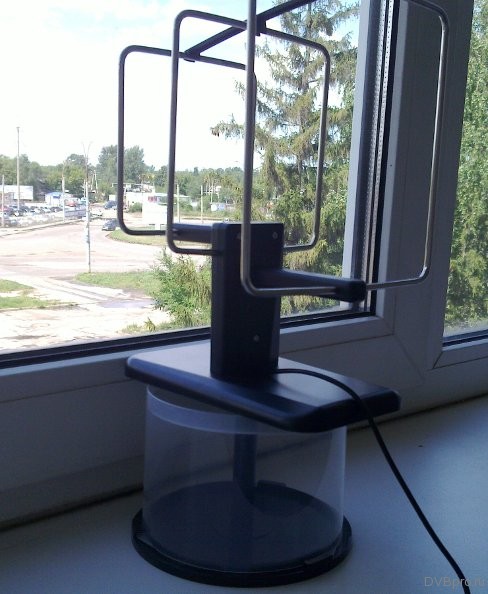

Поэтому в любом случае — желательно всё-таки поставить антенну на какую-нибудь подставку, к примеру, пустую пластиковую банку или пустую коробку:
Тем самым обеспечив бо льший уровень принимаемого сигнала.

Так же при приеме c любыми комнатными антеннами стоит обратить внимание на наличие на стеклах специального энергосберегающего покрытия на внутренней стороне стеклопакета (такие окна с улицы выглядят как зеркальные):
или энергосберегающей термопленки:
Причем зачастую еще и особо отмечается:

• исключают утечку информации по электромагнитным полям
• защита от энергии в радиочастотном диапазоне (микроволновое излучение)

Всё это достигается за счет наличия металлов, которые конечно препятствуют приему сигнала. И если со связью GSM сигнала еще хватает (вышки стоят чуть ли не на каждом высотном доме), то с телевизионным приемом, Wi-Fi, 3G могут возникать проблемы из-за ослабления сигнала.

Вот, к примеру, городской эфир принятый антенной «Сигнал 3.0» (напомню, что крайний справа синий столб — это как раз уровень сигнала GSM — у него с тонировкой точно проблем быть не должно):

Например, компания ZyXEL потери эффективности для сигнала Wi-Fi:

Конечно, частоты ДМВ 470 — 862 МГц находятся ниже, чем Wi-Fi 2.4 ГГц, но вcё это также стоит учитывать.

А проверить это можно и самим: при одном и том же расположении антенны смотреть на шкалу Качество — с открытым и закрытым окном.
Если сигнал значительно ослаб — значит у вас металлизированные стекла или пленка.

Именно поэтому-то так важно выбирать антенны с высоким — собственным коэффициентом усиления, а не какие-то простейшие (но при этом еще и дорогие) — лишь с одиночной рамкой и мощным усилителем:
и вплоть до вот таких моделей, выпускаемых теми же производителями:
О каких уж тут характеристиках можно говорить. Одна сплошная бутафория.

Как отмечал еще (Karl Rothammel):

Eine gute Antenne ist der beste Hochfrequenzverstärker.

Хорошая антенна — лучший усилитель высокой частоты.

Выбирая заведомо слабую, не стоит надеяться на то, что потом всё исправит мощный усилитель. Скорей наоборот — может испортить, причем как при очень слабом принятом сигнале, так и при сильном сигнале.

Попутно замечу, что вопрос металлизированных пленок/стекол касается и приема в автомобиле, поэтому автолюбителям в таких случаях иногда приходится ставить уже только внешние антенны, причем напомню, что для телевещания используется горизонтальная поляризация, поэтому автомобильные антенны должны уметь принимать горизонтальную поляризацию, а не просто пытаться принять на вертикальный штырь.

Как уже отмечал, для правильного ориентирования антенны важно знать направление до ближайших вышек. В этом поможет сервис , позволяющий определить точное направление (азимут) и расстояние до двух ближайших вышек: надо ткнуть мышкой на свой дом, и всё покажет, например:

Чёрный конец стрелки показывает, где именно вышки находятся.

Однако в данном конкретном примере для подмосковного Раменского — ни Богатищево, ни Бутово не являются вышками для Раменского, потому что они маломощные, находятся всё-таки на уже значимом расстоянии и предназначены для своих районов, а вот чуть более дальное и мощное Останкино как раз и обеспечивает зону уверенного приема для Раменского.

Т.е. показываемые сервисом ближайшие вышки не всегда являются вашими и обеспечивающие вам уверенный прием.
А вот, например, если ткнуть в соседний Жуковский, то уже покажет Бутово и правильное Останкино.

По-умолчанию, сервис открывается, используя подложку Google Карты, но лучше выбрать вариант Яндекс.Карты:
в этом случае населенные пункты и дома нанесены более подробно.

И кроме этого, если прием где-то на дачах, то можно искать и непосредственно по спутниковому снимку:
и лучше выбирать вариант Гибрид — это Схема + Спутник.

Кнопка Определить местонахождение позволит быстрее перейти на ваш населенный пункт:
Но конечно делает она это, ориентируясь на ваш , выданный вашим провайдером, а IP не всегда соответствует даже вашему региону, не говоря уж о конкретном городе.
Например, от Билайна вы можете получить практически любой IP-адрес из зоны его присутствия на территории нашей страны.

Поэтому лучше самим набрать вверху в строке поиска свою деревню, станицу, село и нажать Найти. Если деревень с таким названием несколько, то можно выбрать из списка или просто дополнительно указать свой район и область.

Параметры приема : лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км) находится на расстоянии около 15 км.
А дальний передатчик: 5 кВт (зона около 60 км) — на расстоянии порядка 80 км.

В качестве тестового приемника как обычно использовался . У кого также есть приставки на процессоре Novatek, знают, что шкала Качество рассчитана программистами таким образом, что устойчивое изображение появляется при достижении примерно 40 % шкалы Качество.

С ближним передатчиком шкала Качество составила около 42%.

А если вынести антенну на вытянутой руке, то увеличилось до 45-50%, а с дальним передатчиком — 64%.
Для сравнения тут же подключалась : ближний — 55-65%, а с дальним — 78-80%.

Неслучайно сравниваю с логопериодической Дельта К131, т.к. цель покупки «тройного квадрата» была — еще бо льшее увеличение уровня сигнала, но ситуация оказалась обратной.

Причем в последующем проверял в самых разных зданиях, с различными передатчиками (частотами), но везде было одно и то же: «тройной квадрат» Сигнал 3.0 всегда показывал шкалу Качество на 10-12% ниже, чем логопериодическая Дельта К131.
А должно быть наоборот — рамочная антенна «тройной квадрат» должна иметь бо льшее усиление, чем комнатная логопериодическая.

Уже засомневался и в приставке, поэтому попробовал с приставкой на MStar, но, хотя шкала была распределена по-другому, принцип не изменился: Сигнал 3.0 показывал меньшие %, чем Дельта К131.

Сразу отмечу то, что «…усиление по сравнению с полуволновым диполем равно 5,5 дБ (для “двойного квадрата”) и 6,6 дБ (для “тройного квадрата”).
Следует заметить, что приводимые в популярной литературе значения коэффициента усиления рамочных антенн сильно завышены и достигают 14 дБ. »
С чем, кстати, регулярно сталкивались желающие повторить данный высокий показатель, но, к сожалению, как ни старались, конечно же не получали столь значительных цифр, и разочаровались, списывая всё на свои «кривые» руки при изготовлении и настройке.

Поэтому указанные в описании характеристики воспринимал просто как ошибку:

И не ждал от «тройного квадрата» каких-то рекордов, но хотя бы 8-9 дБи (в сравнении с 6 дБи у К131) он всё-таки должен был обеспечить, но, к сожалению, Сигнал 3.0 не обеспечивал.

Вообще, те характеристики видимо также брались из некоторых выпусков популярной литературы еще советского времени, где «тройному квадрату» приписывалось вплоть до 14 дБи, но анализ и практика охладили эту планку до 8-9 дБи.

Из той же литературы и другие завышенные характеристики, а также непонятно для чего указанная — Максимальная подводимая мощность 100 Вт , которая, вероятно, определяется таковыми параметрами кабеля RG-174, тем не менее эта характеристика лишена смысла для антенны, изначально заявленной как приемная.

А, вообще, можно наглядно проследить по шагам, как меняется диаграмма направленности, начиная от — одиночной рамки, затем добавив сзади — рефлектор, и наконец установив спереди — директор:

И тоже самое для вертикальной плоскости (в обоих случаях антенна показана условно):

И, как видно, указанные в таблице выше характеристики:

Сектор в E-плоскости по уровню -3 dB — реально не 60°, а лишь 76° (уровень -3 dB — это красная пунктирная окружность)
и Сектор в H-плоскости по уровню -3 dB — не 68°, а лишь 90°.

тоже самое касается КСВ и Отношение вперед/назад — вообще все перечисленные выше показатели оказались скромнее.

Чтоб уровнять шансы, даже взял коаксиальный кабель 75 Ом от Дельта К131, однако значимых результатов это не принесло.

В целом оценил бы усиление антенны как не более 6 дБи.

И анализируя причины отсутствия пусть не ошибочно гипотетических 14 дБи, но хотя бы получения законных 8-9 дБи (как и оценивается обычный «тройной квадрат»), дошел до той детали, о которой уже упоминал выше:
Если сломать чёрный пластиковый изолятор и соединить вместе, т.е. сделать рамку директора замкнутой — закрытой (как это обычно всегда и делается):
То получим дополнительно к усилению +1 дБ.
Как уже отмечал выше, не совсем понятно по каким причинам понадобилось такое нестандартное решение — сделать рамку директора разомкнутой, т.е. — открытой.

Соответственно, сделав перемычку, показатели шкалы Качество возросли на 5-10%.

Потому что диаграмма стала у же, антенна стала более направленной, поэтому и возрос коэффициент усиления (красным отмечен этот злосчастный пластиковый изолятор):

Соответственно, и в вертикальной плоскости также сузилось:

Видно, что Сектор в E-плоскости уменьшился с 76° до 72°,
а Сектор в H-плоскости — с 90° до 86°.

Конечно, это не те гипотетические узкие 60° и 68°, указанные в Характеристиках, но уже лучше, чем исходный вариант антенны — с открытым директором.

Шкала Качество выросла, но, к сожалению, лишь почти приблизилась к показаниям Дельта К131. Повторюсь: должно быть наоборот — логопериодическая Дельта К131 со своими 6 дБи должна давать чуть меньший уровень, чем рамочная антенна «тройной квадрат» 8-9 дБи.

Но видимо конкретная реализация конструкции антенны не всегда бывает удачной, и те или иные недочеты ослабляют потенциально более сильную антенну.

Сканируя антенной эфир, обратил внимание, что все нижние частоты (от начала ДМВ и ниже) имеют явный прием сигналов МВ:

А ведь это антенна ДМВ — и диапазона МВ тут должно быть минимум. Для сравнения — у Дельта К131:

Пытаясь понять причины, всё сходилось только к устройству согласования, напомню, применяется эквивалент полуволновой кабельной петли, выполненный в печатном виде:

Однако обычно с рамочными антеннами применяется симметрирующий шлейф в виде λ/4-короткозамкнутого мостика:
Из куска толстой проволоки сделал шлейф, причем даже кабель подключил всё тот же 50 Ом.
И еще раз — эфир с ранее имеющейся платой:

И без платы — с короткозамкнутым мостиком:

Прием в диапазоне МВ стал поспокойнее.
Конечно, небольшая печатная плата гораздо компактнее, чем длинный шлейф, но зато конечный результат больше понравился.

Замечу, что так и не удалось выяснить производителя данной модели, т.к. ни на упаковке, ни в описании, вообще нигде абсолютно ничего не сказано. Нет ни штрихкодов, ни хоть каких бы то ни было реквизитов, ни даже хотя бы страны, где она изготовлена. Но что-то подсказывает, что заказы на её сборку/упаковку размещаются на одной из многочисленных фабрик где-то в Китае.

Положительное : компактная, единственная фабричная модель рамочной антенны «тройной квадрат», использование пластиковых распорок, лучше, чем антенна с одиночной рамкой, пассивная, недорогая.
Отрицательное : ошибочно завышенные и реально — непроверенные показатели, использование кабеля с волновым сопротивлением 50 Ом, а не 75 Ом и длиной чуть меньше 1.5 м, некоторые недочеты при проектировании и фактической реализации.

В целом, даже несмотря на некоторые выявленные недочеты, считаю, что данный вариант антенны, относящийся к типу «тройной квадрат», может активно применяться для приема, тем более с учетом небольшой цены — ведь даже простейшие одиночные рамки предлагаются в 2-3 раза дороже, но конечно же не давая при этом в 2-3 большего усиления.
Ну а если незначительно доработать, то усиление может еще немного добавиться.

Добрый день, В.Ю.
Посетитель в последних постах с опытом по радиоантеннам FM диапазона это и есть я. Антенна оказалась простой в изготовлении и решил повторить для FM приема и сравнить с ранее изготовленными, на слух, по приборам, удобству эксплуатации. Целью было получение сигнала с минимумом помех для качественного звучания радио в стерео режиме. Изготовил две антенны. Первая из провода 3 мм толщиной. Вторая - из металлопласта. Из металлопласта оказалась чуть лучше по уровню принимаемых сигналов. На слух - меньше низких частот, больше высоких и отчетливость каждого инструмента в оркестре.
Метод измерений - есть приемник с индикатором уровня сигнала в децибелах. Нумеруем станции FM диапазона и смотрим уровень принимаемого сигнала от станции в Дб, затем все значения суммируем. Получаем числовое значение антенны по параметру уровень принимаемого сигнала. Все антенны ставились в одинаковые условия по направлению. Проволочная на окне длиной 303 см в виде прямоугольника с разрывом по большей стороне в 2 см (51 см х 102 см) - имеет значение 491 Дб, направленная петлевая рамочная фазированная антенна из провода - 459 Дб, такая же из металлопласта - 485 дб. Как видно из представленных значений металлопластовая антенна сопоставима с полноразмерной рамкой равной длине волны середины FM диапазона.
Теперь по технологии изготовления. она несколько отличается от Вашей и сделана без пайки. Основанием является рейка (30 х 6 х 3 см). Осталась от ремонта (2 шт). Проволочная антенна - длина окружности 75 см (четверь волны середины FM диапазона). Две окружности одинаковой длины. Берем саморез светлый (не темный - у него головка под конус) с плоской головкой под крестообразную отвертку. Делаем в рейке отверстие сверлом или иным способом, чтобы проволока заходила в отверстие с небольшим сопротивлением. Можно немного изогнуть концы провода для этой цели. Два конца петли засовываем в отверстие рейки и не соединяем их между собой (оставляем 5 мм между концами петли). Так же делаем со второй петлей на другом конце рейки. Расстояние от конца рейки 1 см. Вкручиваем саморезы сверху рейки таким образом, чтобы своим концом саморез входил в провод петли на конце. Этим обеспечиваем контакт коаксиала с рамкой. Под саморезы накручиваем центральную жилу коаксиала и оплетку с разных сторон рамки. Например, центральная жила слева, а оплетка справа по направлению от начала рейки к ее концу. Между рамками укладываем коаксиал и крепим его к саморезам (накручиваем под шляпку самореза). Вторая петля крепится также и концы коаксиала крепятся под саморезы крепления второй петли. Спуск в виде коаксиала - у меня получился длиной 7,5 метров, крепим под саморезы одной из рамок (центральня жила слева, а оплетка - справа. Все затягиваем - саморезы обеспечивают шляпкой контакт проводов между собой, а концем - контакт с петлей. Расстояние между саморезами - 2 см Другой конец коаксиала подключаем в приемник через необходимый вам разъем. Все - антенна готова.
Металлопласт отличается по технологичности. Труба 20 мм, тоже после ремонта. Согнулась в кольцо без проблем. Длина петли 75 - 1,5 см (как рекомендовалось в статье) = 73,5 см. Крепление петли к рейке тоже саморезом, но большего размера, чтобы он прошел насквозь металлопласта и хорошо был закреплен к дереву, на 10-15 мм. Между концами одной петли расстояние 1 см. Саморезы от конца петли еще на расстоянии 0,5 см. Получаем между саморезами одной петли расстояние 2 см. Между петлями прокладываем кусок металлопласта и крепим его саморезами к рейке, так, чтобы внутрь можно было просунуть коаксиал. Соединяем коаксиал так же, как и в первом случае на концы петли центральная жила и оплетка. Трубка между петлями антенны заземляем (соединяем с оплеткой). Просовываем кусок коаксиала в трубу между петлями, соединаем ц.ж. и оплетку. Коаксиал снижения также соединяем с саморезами одной из петель (ц.ж. и оплетка). Концы петель очищаем предварительно от винила до алюминия, чтобы шляпка самореза прижимала провода к алюминию и одновременно крепила петлю к деревянной рейке.
С уважением, Андрей

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая , легкоповторяемая и крепкая антенна ДМВ диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка «, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1 . Размеры лично я точно не выдерживал.
2 . Рефлектор отсутствует.
3 . Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.
Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.
